Как собрать турбо двигатель 16 клапанный

Устанавливаем блок на 16 клапанов

Тут потребуются знания устройства двигателя. При наличии таких навыков можно смело все сделать самому. Приобретя блок, определяемся с желаемым объемом. При необходимости цилиндры растачиваются, пока блок еще не установлен.

После расточки подбираются нужные по размеру поршни. Здесь все просто – растачиваем стенки на станке до стандартных размеров. Придется докупить нужные детали, подходящие для обновления. Здесь следует быть внимательным — между ними и аналогами на восемь клапанов существуют отличия. После этого старый блок демонтируется, на его место устанавливается новый. При этом некоторые элементы пока не монтируются:

ГБЦ;
шестеренки;
ремни и т. д.

Установленный блок соединяется с коробкой переключения скоростей, продолжается дальнейшая сборка.

Но на этом перечень комплекта не заканчивается. После завершения сборки встанет остро вопрос – какой подойдет бензонасос, чтобы в мотор поступало достаточное количество горючего. Рекомендуемый насос – «волговский». Производительность его выше «жигулевского», подойдет лучше всего. Еще одной приятной неожиданностью является то, что установку его можно провести самостоятельно.

Понадобится так же заменить генератор на более мощный. Лучше всего, если он будет от Нивы. Помните, что кроме названных деталей потребуют замены:

приводные ремни и цепи от распределительного и коленчатого валов;
маховик;
вставку выжимного цилиндра;
электронный блок управления;
вставить в каждую камеру сгорания по форсунке.

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Можно выделить несколько основных причин, по которой предпочтение отдаётся турбодвигателю, а не атмосферному: Основной причиной, – которая движет людьми в погоне за мощностью, сильно ограниченные возможности атмосферного двигателя при определенном объёме. Естественно турбо двигатель, тоже имеет свои границы, но он может поднять мощность в несколько раз, тогда как атмосферный двигатель едва ли сможет преодолеть предел в два раза от стоковой мощности.

Но ведь не все строят автомобиль выходного дня с мощностью в сотни лошадиных сил, что тогда останавливает людей которые эксплуатируют автомобиль каждый день доработать атмосферный двигатель, нежели вкладывать деньги в установку турбо? На это так же есть свои причины, связанные с недостатками сильно «раскрученных» атмосферников, вот основные из них:

Отсутствие момента на низах. Сильно «раскрученный» атмосферник, едет лишь на высоких оборотах, что абсолютно не удобно при езде в гражданском режиме (светофоры, пробки и т.д.);
Высокий холостой ход (ХХ), порой плавающие обороты ХХ. А это опять же весьма неудобно при использовании автомобиля каждодневно (повышенный расход и т.д.).

Я специально не затрагиваю некоторых причин, которые могут выделить гиганты авто производители, серийно выпускаемы автомобили, и указывающие эти плюсы в своих рекламных буклетах. Но едва эти причины как–то повлияют на человека решившего дорабатывать двигатель ВАЗ. Например: экологичность турбо двигателя, экономичность (в процентном пересчёте на разницу от мощности), повышение КПД и т.д.

Турбо под капотом ВАЗ 2110

Каждый, кто решил, что под капотом его ВАЗ 2110 должна «поселиться» турбина должен понимать, что установка данного девайса, потребует серьёзных вмешательств не только в работу самого двигателя, но и при достигнутой мощности, обязательным будет доработка: подвески, тормозов и возможно трансмиссии (в зависимости от желаемого результата и в большей мере от полученной мощности).

Турбо кит на ВАЗ 16v до 250 л.с.

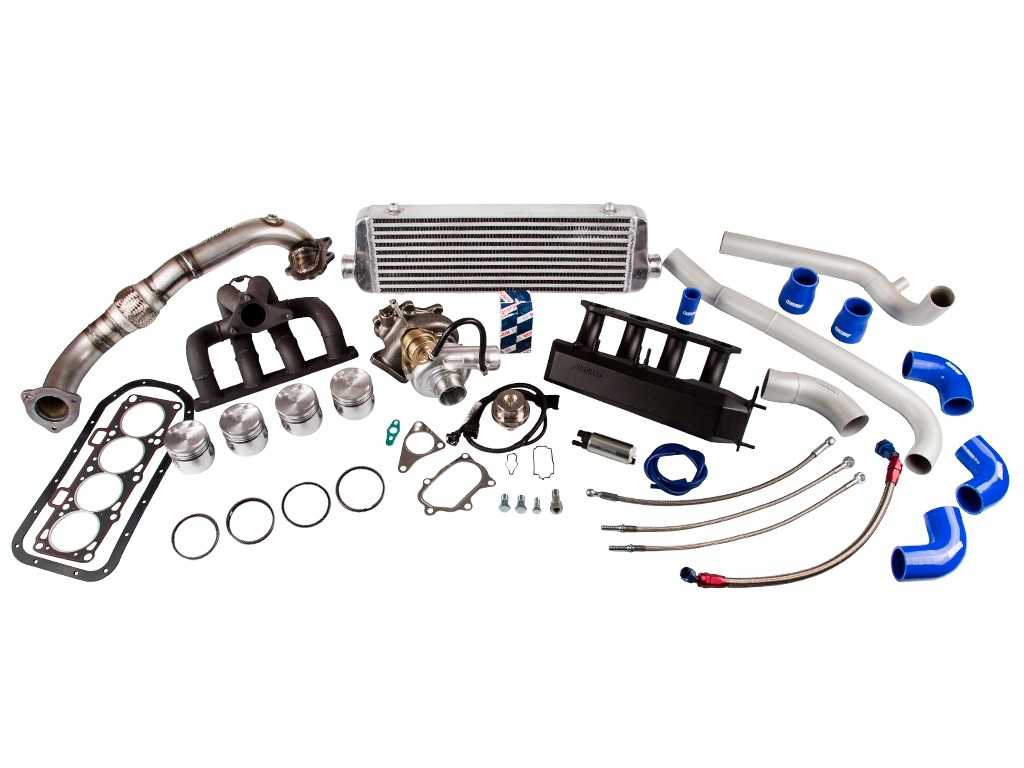

Комплект деталей для установки турбо наддува на автомобили ВАЗ 2110 — 2112. Предназначен для автомобилей с 16 клапанным двигателем. Установка позволяет добиться увеличения мощности автомобиля до 250 лошадиных сил. Заявленная мощность достигается установкой турбокомпрессора TD05H-16g. Давление наддува 1 бар.
Комплект состоит из следующих деталей:

Турбокомпрессор Mitsubishi TD05H — 16G style	1	шт.
Турбоколлектор 16 кл. фланец Subaru, бюджетный	1	шт.
Шпилька М10	3	шт.
Болт М10 х 30 х 1,25	2	шт.
Гайка М10х1,25	8	шт.
Приемная труба ВАЗ, TD04L, бюджетная	1	шт.
Болт банджо М10×1,5	1	к-т
Шланг маслоподачи Clubturbo (длинна 50 см) 10-14 мм	1	шт.
Болт забора масла из ГБЦ ВАЗ для подачи в турбокомпрессор	1	шт.
Шайба медная 10 мм	2	шт.
Шайба медная 14 мм	6	шт.
Болт банджо М14×1,5	2	к-т
Шланг подачи тосола Clubturbo 14 мм	2	шт.
Комплект слива масла с турбины универсальный	1	шт.
Пайпинг ВАЗ 2110 — 2112, комплект с силиконом	1	шт.
Патрубок силиконовый, 28 мм	1	шт.
Хомут 25/40	2	шт.
Blow off Forge	1	шт.
Интеркулер фронтальный (700x180x65), входа 51 мм	1	шт.
Ресивер Clubturbo Трапеция 16v	1	шт.
Датчик температуры воздуха	1	шт.
ДАД Motorola 6250 (1,5 бара)	1	шт.
Жгут проводов для перехода ДМРВ – ДАД+ДТВ	1	шт.
Форсунки топливные Bosch 430 сс (Комплект 4 штуки)	1	к-т
Насос топливный погружной 255 л/час CreditParts GSS342, серебро	1	шт.
Поршни турбо ВАЗ 2112 Ф 82,0 мм (комплект 4 штуки)	1	к-т
Кольца поршневые 82,0 мм ВАЗ (1,5/2,0/3,947), комплект на 4 цилиндра	1	к-т
Комплект прокладок для двигателя ВАЗ 2112	1	шт.
Прокладка ГБЦ ВАЗ 2112	1	шт.
Прокладка масляного поддона ВАЗ 2108	1	шт.
Шпилька М6*22	2	шт.
Гайка М6 с юбкой	2	шт.
Шланг силиконовый вакуумный, 4мм (синий)	2	м

ЦЕНА 67 500Р

О выборе систем турбонаддува

В настоящее время автолюбителям нет необходимости конструировать турбины самостоятельно, поскольку на рынке запчастей представлен широкий ассортимент уже готовых систем. Но при таком обилии неизбежно возникнет вопрос: какую систему выбрать? Для ответа на этот вопрос водитель должен определиться с тем, как сильно он собирается переделать двигатель, т. е. насколько глубокой будет модернизация. Определившись со степенью вмешательства в двигатель, можно переходить к турбинам, которые бывают двух видов:

турбины пониженной мощности. Эти устройства редко создают давление выше 0.6 бар. Чаще всего оно варьируется в пределах от 0.3 до 0.5 бар. Установка турбины пониженной мощности не предполагает серьёзного вмешательства в конструкцию мотора. Но и прирост производительности они дают незначительный — 15–18%.
мощные системы турбонаддува. Такая система способна создать давление от 1.2 бар и более. Чтобы установить её в двигатель, водителю придётся серьёзно модернизировать мотор. Параметры мотора при этом могут измениться, причём не факт, что в лучшую сторону (особенно это относится к показателю СО в выхлопном газе). Однако мощность двигателя при этом может возрасти на треть.

Что подразумевается под модернизацией

Прежде чем дело дойдёт до установки турбины, водителю придётся провести ряд подготовительных процедур:

монтаж кулера. Это устройство для охлаждения воздуха. Так как система турбонаддува работает на горячем выхлопном газе, она сама постепенно нагревается. Её температура может достигать 800°С. Если турбину своевременно не охладить, она попросту сгорит. Кроме того, двигатель тоже может пострадать. Так что без дополнительной системы охлаждения не обойтись;
карбюраторную «шестёрку» придётся переделать в инжекторную. У старых карбюраторных «шестёрок» впускные коллекторы никогда не отличались прочностью. После установки турбины давление в таком коллекторе возрастает примерно в пять раз, после чего он разрывается.

Все вышеперечисленные моменты говорят о том, что ставить турбину на старенькую карбюраторную шестёрку — решение, мягко говоря, сомнительное. Владельцу такой машины будет гораздо целесообразнее поставить на неё турбокомпрессор.

В некоторых случаях вместо турбины целесообразнее поставить турбокомпрессор

У такого решения есть сразу несколько плюсов:

водителя больше не будет волновать проблема высокого давления во впускном коллекторе;
отпадает необходимость в установке дополнительных систем охлаждения;
не нужно будет переделывать систему подачи топлива;
установка компрессора обходится вдвое дешевле, чем установка полноценной турбины;
мощность мотора увеличится на 30%.

Установка турбины на ВАЗ

Обычно турбины ставят только на инжекторные двигатели, но при некоторых стараниях возможна установка турбонаддува на карбюратор. Конечно, карбюратор не отвечает всем требованиям подачи топлива для турбины. Причин тут две: недостаточная величина расхода воздуха для взаимодействия карбюратора и турбины и несочетаемость работы турбонаддува с промежуточным охладителем.

Турбина на машине

Возможны два варианта установки турбокомпрессора на карбюратор.

Поместить систему протяжки воздуха перед турбонагнетателяем и пропустить топливовоздушную смесь сквозь всю цепь.
Установить систему продавливания воздуха, разместив карбюратор после нагнетателя.

Оба варианта установки турбины на карбюратор обладают своими плюсами и минусами. Причем при монтаже системы, продавливающей воздух, нужно учитывать, что двигатель будет эффективным только в теплую погоду.

В отличие от обычного механического тюнинга деталей, турбонаддув на ВАЗ 2106 изменяет силовой агрегат достаточно кардинально. Следует учесть, что любое вмешательство в конструкцию и работу двигателя может сократить срок его службы. Турбина на ВАЗ устанавливается в комплекте с дополнительными деталями, без которых ее работа будет просто некачественной. Так, вместе с турбиной рекомендуется устанавливать кулер, который будет охлаждать воздух.

Установка турбины является достаточно серьезным и нелегким делом, лучше его доверить профессионалам или хотя бы руководствоваться советами специалистов. Некоторые детали могут не подходить по размерам и требовать подгона, даже если производитель обещает полное соответствие. Например, частенько приходится подгонять воздуховод. По завершении установки турбины на ВАЗ 2106 необходимо настроить двигатель для работы в новых условиях.

Как установить воздушный нагнетатель своими руками

Как самостоятельно выставить зажигание на ваз 2106

Существует несколько подходов, позволяющих установить механический нагнетатель воздуха на автомобили семейства ВАЗ своими руками. Это изготовление самим такого устройства, обеспечивающего режим турбо или форсирование двигателя, или использование готового КИТ-набора.

Самодельный нагнетатель на ВАЗ

При таком подходе определяющим будет механический нагнетатель воздуха. Именно от него зависит вся будущая конструкция. Главное – найти соответствующий требованиям воздушный нагнетатель от импортного автомобиля, или придется использовать самодельный. Возможно и такое, причем в этом случае применяются подходящие детали и узлы от совершенно неожиданных устройств, например, пылесоса.

Изготавливая подобный самодельный воздушный нагнетатель, необходимо учитывать буквально все – габариты, вес, размещение в подкапотном пространстве, как и где будет располагаться приводной шкив и ремень, производительность этого устройства, режимы работы (кратковременный или продолжительный), возможность смазки и многое, многое другое. После того, как появится ясность с компрессором, необходимо рассчитать реализацию турбо режима для двигателя.

Даже приведенный далеко не полный перечень вопросов показывает, что изготовить самодельный воздушный нагнетатель на ВАЗ любого семейства, хоть 2107,2106, хоть 2114, 2112, достаточно сложно, но возможно. Примером может послужить фото, показывающее, что такая работа успешно выполнена. Правда, это не ВАЗ, но важен сам факт – изготовить самодельный воздушный компрессор, в котором его приводной узел подсоединен к коленвалу двигателя, – возможно.

Приводной нагнетатель своими руками – из КИТ-набора

Да, есть в продаже такие комплекты, позволяющие своими руками реализовать режим турбо в автомобилях ВАЗ 2107, 2106, 2114, 2112. Как правило, он включает в себя все нужное для сборки и установки подобного устройства на автомобиль – сам компрессор, ремни, приводной узел, кронштейны и воздуховоды. Что собой представляет подобный комплект, позволяет понять приведенное фото.

В качестве достоинств реализации режима турбо таким образом, стоит отметить его заточенность именно на автомобили ВАЗ той или иной модели (2107, 2106, 2114, 2112). К преимуществам подобного подхода следует также отнести то, что при некоторых условиях, когда уровень создаваемого дополнительного давления не больше половины бара, не требуется вмешательства в топливную систему автомобиля.

Расписывать порядок реализации режима турбо из подобного набора нецелесообразно, в каждом из них есть своя инструкция по сборке. К недостаткам можно отнести страну-изготовителя, но здесь уж как повезет. Как выглядит автомобиль после доработки и как ее выполнить, дополнительно поможет понять видео » alt=»»> Один из доступных автолюбителям способов форсировать мотор старого автомобиля и придать ему новую жизнь – поставить нагнетатель воздуха. Эту работу можно выполнить и своими руками, если использовать имеющиеся в продаже КИТ-наборы на автомобили ВАЗ.

С чего начать?

Для тюнинга подходит далеко не любая машина

Важно обязательно обращать внимание на состояние авто. Лучше разобрать автомобиль до основания. Главная проблема – это коррозия

Нужно понимать, что металл на автомобилях от «АвтоВАЗа» достаточно тонкий, и высокие нагрузки ему противопоказаны. Стоит приложить серьезную нагрузку, и ржавый металл буквально порвет

Главная проблема – это коррозия. Нужно понимать, что металл на автомобилях от «АвтоВАЗа» достаточно тонкий, и высокие нагрузки ему противопоказаны. Стоит приложить серьезную нагрузку, и ржавый металл буквально порвет.

Начать следует с замены металла в моторном отсеке на более мощный. Когда все неисправности кузова отремонтированы, можно продолжить тюнинг дальше. Если автомобиль куплен специально для тюнинга, то первым делом нужно заставить его двигаться в стоковом состоянии. Далее меняют электропроводку, приводят в хорошее состояние двигатель или же меняют его на шестнадцатиклапанный. Также проводят ревизию тормозной системы и трансмиссии.

Это и есть первый пункт, с которого начинается инструкция по турбированию. Когда железо вернулось в идеальное, близкое к заводскому состояние, можно продолжить дальше. Тем более мы уже достаточно знаем об оборудовании для туробонаддува.

С чего начать?

Для тюнинга подходит далеко не любая машина

Турбины для автомобилей ВАЗ

Вариантов для установки турбины на модель 2114 много. Теоретически адаптировать можно что угодно, но лучше всего 8-клапанному двигателю подойдут следующие модели:

Garret 1752;
Mitsubishi TD04 (устанавливалась на автомобили Mitsubishi Lancer EVO, Subaru Impreza WRX, некоторые другие модели);
IHI VF10 (этой моделью комплектовались машины Subaru Legacy I поколения), как вариант VF11-20 (сток для Легаси II поколения);

Список можно расширить десятками позиций, в том числе, более мощными турбинами TD05, TD06, VF23-30.

Тем более, если недостаточно денег на новое оборудование, несложно найти б/у киты в достойном состоянии в связи с переходом их владельцев на более мощное оборудование

Изменение впускной системы

Более существенным изменением можно назвать модернизацию впускной системы. Этот метод позволяет существенно повысить мощность установленного двигателя. Суть метода заключается в улучшении наполняемости цилиндров, для чего снижается сопротивление во впуске.

При рассмотрении особенностей работы двигателя отметим нижеприведенные моменты:

1. Во время движения поршня к нижней точке возникает сопротивление на пути воздушного потока, что и приводит к пропаданию нескольких лошадиных сил. 2. Для того чтобы снизить сопротивление впускная система должна иметь меньшее количество стыков и неровностей. Стоит отметить, что для выявления неровностей следует использовать сверхточные измерительные приборы, так как отклонение всего нескольких десятых миллиметра может привести к потери мощности.

Кроме этого тюнинг двигателя ВАЗ 2114 предусматривает установку фильтра большего размера или с нулевым сопротивлением. Как не странно, использование более дорого фильтра позволяет существенно повысить мощность. Большое сопротивление приводит к потери мощности. Однако не стоит пренебрегать защитой двигателя от попадания примесей мелкой фракции. Устанавливаемый фильтр должен справляться с поставленными задачами по очистке потока и топлива.

Монтаж

Нужно помнить, что оснащение двигателя системой турбонаддува — это достаточно длительный процесс. Хоть производители наборов и говорят, что можно обойтись без модернизации двигателя, это не совсем так. С чего начать? Конечно же, с покупки необходимых запчастей и подготовки мотора. Необходимо заменить поршни, кольца, прокладку ГБЦ, топливный регулятор, дроссель, а также трубки и прочие детали. Все эти механизмы должны быть максимально надежными.

Также нужно помнить, что постройка мощного авто может существенно различаться в зависимости от модели турбины. Инструкция будет достаточно усредненной. К примеру, для того чтобы построить турбо ВАЗ-2106, сперва необходимо заменить мотор.

Нужно установить 16-клапанный инжекторный агрегат. Первым делом нужно подготовить двигатель. Мотор разбирают, проводят проверку цилиндров, коленчатого вала, шатунов, масляного насоса. Если необходимо, выполняют шлифовку блока. Поршни следует приобретать после того, как будут подготовлены цилиндры.

Далее собирают навесное оборудование. На этом этапе устанавливают форсунки, меняют топливный насос. Затем устанавливают ресивер, выпускной коллектор и применяют турбину. Также монтируют все стальные элементы. И, наконец, последний этап — настройка. От того, как профессионально и правильно будет выполнена регулировка, будет зависеть максимальная мощность, крутящий момент и другие характеристики мотора. Если все операции по подготовке и сборке системы можно сделать своими руками, то для настройки лучше обратится к профессионалам (особенно, если ВАЗ турбо на газу). Кстати, сейчас много споров по поводу того, можно ли на «турбу» ставить ГБО. Специалисты говорят, что октановое число у такой смеси более 102. Поэтому газ работе такого силового агрегата не навредит.

Установка турбины – самый распространенный способ улучшения мощностных характеристик автомобилей ВАЗ. Атмосферная доработка двигателя расточкой ГБЦ, спортивной выхлопной системой и спортивными валами выйдет бюджетнее, но она ограничена лимитом в 120-130 л.с. Правильное турбирование позволяет снять с машины более 200 лошадей.Выбирая между турбированием и атмосферником, исходите из задач, возлагаемых на автомобиль. Доработка атмосферного двигателя позволяет не теряться в городском потоке среди более мощных иномарок. Турбо лучше для участия в гоночных заездах.

К тому же легализовать в России турбо-двигатель на ВАЗ практически невозможно.

Установка турбины на любой автомобиль начинается с тщательного изучения матчасти. Нельзя просто прийти в магазин и купить готовый комплект. А даже если можно, систему все равно придется дорабатывать.

Турбированный двигатель ВАЗ 2114

Если беретесь за эту задачу, учтите следующее:

Ряд стоковых узлов ВАЗ 2114 непригодны для автомобиля мощностью свыше 150 л.с. Без переоснащения подвески и тормозов, установки колес большей ширины с турбо-двигателем обойтись не получится.
Доработка иномарок отчасти проще, если у тюнингуемой модели есть «старшие» братья с турбодвигателями. Тюнинг обычно сводится к поиску, покупке и подгонке готовых заводских узлов. С автомобилями тольяттинского производства сложнее – турбины на ВАЗе не ставят. К счастью, в крупных городах есть тюнинг-ателье, которые занимаются разработкой и производством тюнинговых деталей. Правда, их продукция, в основном, нелицензирована, поэтому с легализацией изменений будут проблемы.
Правильный выбор турбины – залог успешного турбо-тюнинга. Прежде чем реализовывать мечту, рекомендуем ознакомиться с краткими описаниями турбин, используемых для доработки ВАЗ.
