Краткое описание двигателей змз

Причины поломок системы ГРМ

Как же все-таки этого избежать. Во-первых, пробег  300-400 тысяч километров для этого двигателя не предел он может, при грамотной эксплуатации, прослужить гораздо больше, но механизмы привода ГРМ должны меняться не более чем через 200 тысяч километров. Во вторых, во время работы двигателя гидронатяжители держат цепь в натянутом положении, но если представить себе, что на какое то мгновение они перестанут работать то цепь непременно заклинит , так как звенья цепи набегут друг на друга, тем более если вы едете на скорости и у вас возникла необходимость переключения передачи.

Падение давления масла может произойти по причине низкого давления в системе и при сбросе газа давление будет ниже нормативного, либо в масляный канал попала стружка или частицы нагара. Поэтому  двигатель необходимо содержать в чистоте, регулярно проводить ТО и не скупиться на хорошее моторное масло. В иномарки мы не заливаем масло м-8. Тем более, как только эти моторы появились, владельцы старались заливать в них самое лучшее и дорогое масло, которое было в продаже

Почему же сейчас мы на это не обращаем внимание. Существуют еще причины, по которым ГРМ выходит из строя

Это заклинивание распредвалов, осевое смещение распредвалов, ослабление осевой фиксации ведомой и ведущих звездочек. Все эти неисправности являются следствием  слабого натяжения цепи, в результате чего возникает вибрация и большая амплитуда биения цепи, что приводит к плачевным результатам. Так что при появлении малейших стуков или каких-то посторонних звуков в области передней крышки сразу же проверяйте состояние, в котором находятся цепи ГРМ.

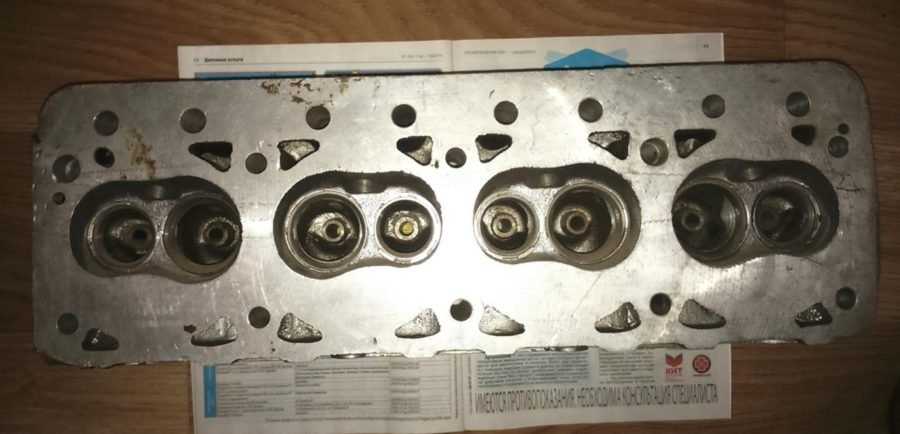

Конструкция ГБЦ ЗМЗ 402

ГБЦ данного двигателя общая для четырёх цилиндров. Отливается она, из особо прочного сплава алюминия, под высоким давлением. Сёдла для клапанов вставные, выполненные из особо прочного чугуна. Материалом изготовления втулок клапанов является металлокерамика.

При сборке ГБЦ используется уникальная технология, втулки и сёдла клапанов охлаждают, а головку нагревают. Метал головки дополнительно обжимается вокруг сёдел клапанов, при помощи оправки. Сёдла и втулки проходят тонкую обработку совместно с головкой БЦ.

ГБЦ ЗМЗ 402 к БЦ крепиться с помощью десяти шпилек, выполненных из стали, их диаметр составляет 12 мм. Для упрочненния, под гайки, устанавливаются стальные специальные шайбы.

Между ГБЦ и БЦ находиться асбестовая прокладка, она имеет графитовое покрытие и каркас из металлического армирования. Окна прокладки предназначенные для камер сгорания окантовываются жестью. Высота прокладки в сжатом виде не более 1.5 мм.

Теория ДВС: ГБЦ ЗМЗ-402

Правильно установить головку БЦ на блок, помогают два штифта, закрепленные в БЦ. Головки БЦ 402 и 4021 движков отличаются по размерам камер сгорания. Большая степень сжатия 402 мотора достигается благодаря увеличенной фрезеровки нижней части головки. Благодаря этому высота головки 402.10 движка меньше высоты 4021.10 мотора, 94.4 мм., и 98 мм., соответственно. Разница по высоте составляет 3.6 мм. За счёт этого получается СС 8.2:1, позволяющая 402 мотору работать на АИ 92 бензине. Вместо 4021 мотора, имеющего СС 6.7:1, и работающего на 76 бензине.

Форкамерный двигатель ЗМЗ 4022.10

В 1981 году Заволжский автозавод с целью повышения мощности силового агрегата создает новый экспериментальный двигатель, который получился переходным между ЗМЗ 24 и ЗМЗ 402. Мотор был задуман для новой «Волги» ГАЗ 3102, но он также устанавливался опытной партией и на «двадцать четвертые». В частности, в такси такие машины эксплуатировались.

Так выглядит новая Волга Газ 3102

Блок цилиндров ЗМЗ 4022.10 внешне почти не отличим от 402-ого двигателя, но был абсолютно другим внутри. Все отличия заключались в посадке цилиндров и в самих гильзах.

В отличие от легкосъемных гильз моторов 24 и 402, которые уплотнялись с блоком через медную прокладку, гильзы в блоке форкамерного двигателя фиксировались двумя резиновыми кольцами. Они «сидели» в посадочном месте так жестко, что их невозможно порой снять даже съемником. Кстати, такие блоки называли «кокильные».

Головка блока имела свою, особенную конструкцию. На каждый цилиндр была добавлена маленькая камера сгорания и один небольшой клапан. Принцип заключался в том, что горючая смесь сначала поджигается в этой камере (форкамере). Затем за счет «взрыва» происходит усиление воспламенения основной смеси, что способствует повышению мощности ДВС.

Следует отметить, что паспортная мощность данного агрегата была заявлена 105 л.с. на 93-ем бензине, и мотор действительно был очень резвым и оборотистым.

Определить форкамерный двигатель на машине можно было сразу, открыв капот. Этот мотор выдавала алюминиевая клапанная крышка, которую невозможно спутать со штампованной стальной крышкой 24 и 402.

Соответственно, у ЗМЗ 4022.10 имелись свои детали, которые не взаимозаменяемы ни с какими другими:

• Совмещенный впускной и выпускной коллектор;
• Карбюратор;
• Ось коромысел;
• Головка блока цилиндров;
• Форкамерные клапана;
• Клапанная крышка;
• Прокладка коллектора.

В этом списке нет блока цилиндров и гильз поршневой группы. Дело в том, что блок и гильзы нашли свое применение в двигателях ЗМЗ 402.

Установленный мотор ЗМЗ 402

Мотор ЗМЗ 4022 оказался не слишком удачной задумкой. Он был очень капризным в настройках топливной системы. Довольно часто двигатели отказывались запускаться, приходилось часами крутить стартер, чтобы оживить мотор. Запуск мог произойти неожиданно, и в чем дело, понять не мог никто. По этой причине через три года решили отказаться от таких моторов.

На складах ЗМЗ оставались кокильные блоки и поршневые группы от мотора ЗМЗ 4022.10, и эти детали пустили в серию. Поэтому периодически при ремонте «четыреста второго» двигателя обнаруживалось, что на моторе стоит подобный агрегат. Внешне такой мотор можно определить по характерной отливке блока, и то не сразу, только опытным глазом.

Те ДВС, которые преподносили сюрпризы с запуском, все-таки «оживляли», метод был элементарный – брали ГБЦ всю в сборе от ЗМЗ 402 и переставляли. Правда, это стало возможно только после того, как пошел в серию 402-ой двигатель.

Двигатель ЗМЗ-406

ЗМЗ-406 — линейка рядных 4-цилиндровых 16-клапанных бензиновых автомобильных двигателей внутреннего сгорания производства ОАО «Заволжский моторный завод». Двигатель ЗМЗ-406 первоначально проектировался для установки на перспективную модель ГАЗ-3105. Первые прототипы двигателя появились в 1993 году, начало мелкосерийной сборки в 1996 году, выход на главный конвейер в 1997 году. Двигатель изначально создавался под современные системы питания и зажигания, управляемые микропроцессором; карбюраторные варианты появились позже (инжекторная версия — ЗМЗ-4062.10, карбюраторные — ЗМЗ-4061.10 и 4063.10). Впервые в российском двигателестроении в конструкции ЗМЗ-406 были применены: 4 клапана на цилиндр, гидротолкатели, 2-ступенчатый цепной привод 2 распредвалов, электронная система управления впрыском топлива и зажиганием.

Производство
Марка двигателя	ЗМЗ-406
Годы выпуска	1997-2008
Материал блока цилиндров	чугун
Система питания	инжектор/карбюратор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	4
Ход поршня, мм	86
Диаметр цилиндра, мм	92
Степень сжатия	9.3 8*
Объем двигателя, куб.см	2286
Мощность двигателя, л.с./об.мин	100/4500* 110/4500** 145/5200
Крутящий момент, Нм/об.мин	177/3500* 186/3500** 201/4000
Топливо	92 76*
Экологические нормы	Евро 3
Вес двигателя, кг	185* 185** 187
Расход топлива, л/100 км — город — трасса — смешан.	13.5 — —
Расход масла, гр./1000 км	до 100
Масло в двигатель	5W-30 / 5W-40 / 10W-30 / 10W-40 / 15W-40 / 20W-40
Сколько масла в двигателе	6
При замене лить, л	5.4
Замена масла проводится, км	7000
Рабочая температура двигателя, град.	~90
Ресурс двигателя, тыс. км — по данным завода — на практике	150 200+

* — для двигателя ЗМЗ 4061.10 ** — для двигателя ЗМЗ 4063.10

Особенности конструкции

Официально двигатель ЗМЗ 406 стал третьим после 24Д и 402 в линейке силовых приводов Заволжского завода. Получил микропроцессорное зажигание, схему газораспределения DOCH с двухступенчатым цепным приводом.

Разработчиками по-прежнему использована рядная схема двигателя с 4 цилиндрами, но распредвалов стало два, они расположены сверху, внутри ГБЦ. Степень сжатия ДВС увеличена проектировщиками завода до 9,3 в базовой версии 4062.10 за счет центрального расположения свечи внутри камеры сгорания.

Конструкция газораспределительного механизма

Натяжитель цепи ГРМ

Натяжители цепи автоматические, двойного действия – предварительный натяг пружиной, во время работы гидравликой. Степень очистки масла увеличена путем установки полнопоточного одноразового фильтра. Для навесного оборудования предусмотрен отдельный клиноременный привод. Прошивка ЭБУ соответствует версиям СОАТЭ, ИТЭЛМА VS5.6, МИКАС 5.4 или 7.1

Преимущества и недостатки двигателя

Прежде чем говорить про замену масла в моторе Газели, стоит узнать, насколько хорошим или плохим является этот двигатель. Так вы будете лучше понимать, в какой модификации лучше приобретать машину.

К сильным сторонам семейства 405 относят:

1. наличие доработанной головки блока цилиндра с использованием двухслойной прокладки из металла, дополненной пружинящими компонентами;
2. общий вес блока цилиндров снизился на 1,35 килограмма по сравнению с предшественником;
3. применяется каталитический трёхкомпонентный тип нейтрализатора, позволяющий соответствовать требованиям Евро 3;
4. за счёт доработок снизился расход по трассе до показателя 8,8 литра на 100 километров пробега;
5. применяется система доочистки масла.

Некоторые относят факт применения микропроцессора для управления углом опережения зажигания к преимуществам, другие называют его недостатком. Система работает лучше и эффективнее, но отремонтировать этот узел в условиях трассы, когда машина застряла, невозможно.

При этом гидрокомпенсация теплового зазора в клапанах привела к снижению затрат на содержание Газели. Так что посещать автосервис с целью отрегулировать клапаны, как это происходило раньше, теперь не требуется.

Это откровенно неплохой мотор, который отлично подходит для автомобиля Газель. Из его технических характеристик выделим следующие:

1. степень сжатия составляет 9,4;
2. рабочий объём 2,4 литра;
3. крутящий момент достигает 211 Нм;
4. мотор выдаёт 152 лошадиные силы мощности.

С таким двигателем Газель уверенно чувствует себя в пределах города и на трассе. Если использовать подходящие и соответствующие требованиям моторные масла, удастся минимизировать загрязнение мотора, уменьшить трение между контактирующими поверхностями и продлить срок службы силового агрегата.

Это интересно: Рейтинг лучших моделей ламп для противотуманных фар

Двигатель 406: характеристики

Итак, как уже было сказано, это бензиновый 4-тактный рядный мотор. Диаметр цилиндра составляет 90 мм. Цилиндры имеют объем в 2,3 л. Степень сжатия двигателя составляет 9,3. Цилиндры работают в порядке 1-3-4-2. Коленчатый вал вращается в правую сторону. Мощность, на которую способен этот мотор, составляет 110 л. с. Двигатель работает на 92-м бензине. Система питания осуществляется посредством впрыска в трубу.

Система смазки в данном агрегате комбинированная. Масло разбрызгивается на детали трения принудительно, под давлением. Охлаждение мотора — жидкостное, принудительное.

Двигатель ЗМЗ 406

Это следующая ступень развития двигателей для «Газели», которая пришла на смену ЗМЗ 402.

Несмотря на небольшие отличия в цифрах между ними, данный мотор претерпел кардинальные изменения по сравнению с предшественником.

К главным отличиям следует отнести следующие изменения:

• изменение расположения распредвалов;
• 16-ти клапанный мотор;
• установлены гидрокомпенсаторы, что позволяет избежать постоянной необходимости в их регулировке;
• значительно улучшенный привод ГРМ, рабочий ресурс которой составляет 100.000 км пробега, но в большинстве случаев может выдерживать нагрузки и в два раза больше. Распределительный вал двигателя приводится во вращение шестернями с косыми зубьями. При этом на коленчатый вал насажена стальная шестерня, а на распределительный для обеспечения бесшумной работы — текстолитовая с чугунной ступицей.

Но несмотря на общее улучшение в конструкции и использование более надежных компонентов, данный двигатель ГАЗ имеет и ряд серьезных недостатков, из-за которых приходиться довольно часто контролировать гидронатяжители и состояние цепей.

В то же время сложно переоценить нововведения в производстве двигателей ГАЗ, особенно если сравнивать ЗАЗ 406 с классическим ЗАЗ 402.

Модификация ЗМЗ 406

Модификаций двигателя ЗМЗ 406 всего три:

ЗМЗ 4061.10

Двигатель машины ГАЗ работает на 76-м бензине, имеет карбюраторный тип. На данный момент встречается редко, так как производился в меньших количествах, чем другие модификации и в наше время морально устарел;

ЗМЗ 4062.10

Одна их самых распространенных модификаций мотора ЗАЗ. Используется данный двигатель Газели и на Волгах. Имеет инжекторный тип работы;

ЗМЗ 4063.10

Одна из последних модификаций вышеупомянутого мотора, работающая на 92-м бензине. Данный двигатель ГАЗ работает на карбюраторной схеме.

Поломки ЗМЗ 406

Данный тип мотора может иметь следующие неисправности:

• несмотря на более крепкий материал, используемый для гидронатяжителей – металлические цепи, они также имеют некоторые минусы, с которыми водитель мог не сталкиваться при эксплуатации веревочной передачи. Цепи ГРМ на моторе могут со временем прозаклинивать. Такая неисправность приводит к возникновению нездорового шума, появляются колебания в работе движка, приводящие к разрушению башмака или перескакиванием цепи;
• перегрев двигателя ЗМЗ 406. Одна из часто встречающихся неисправностей, которая появляется при загрязненности радиатора или неисправной работе термостата. Стоит заменить охлаждающую жидкость на новую;
• из-за износа гидрокомпенсатора может возникнуть стук в двигателе. С такой неисправностью чаще всего сталкиваются владельцы ЗМЗ 406 и мотора ГАЗ 3307.
  Также данная неисправность появляется при поломке шатунных вкладышей, поршней и поршневых пальцев.

Смотрите, какая тема — Замена двигателя — нужно ли оформлять в ГИБДД?

10 июля 2021 года в Приказ №1001 были внесены изменения, согласно которым двигатель среди многих автолюбителей закрепился как номерной агрегат. А после 7 октября 2021 года указанный документ вовсе утратил силу, а на смену ему пришёл обновлённый Приказ №399, который ещё раз изменил порядок смены мотора.

И, если раньше замена двигателя требовала оформления в ГИБДД с документами о высвободившемся агрегате, то сегодня, на 2021 год, после замены — например, контрактного узла – вообще нужно регистрировать такие изменения в конструкции официально.

Но всё не так сложно, как Вы подумали! Если модель и технические характеристики мотора такие же, то дело за малым

Что за изменения?

Речь идёт о списке условий, на основании которых автомобиль не может быть поставлен на учёт в ГАИ. Если раньше основными требованиями были совпадение VIN-номеров на кузове и агрегатах, где такой номер выбивался при регистрации машины и указанных в документах, то на сегодня сверяются с внесёнными в документы номера двигателя, кузова, рамы и кабины.

обнаружены признаки скрытия, подделки, изменения, уничтожения идентификационных номеров транспортных средств, номеров узлов и агрегатов (кузова, рамы, кабины, двигателя), идентифицирующих транспортное средство, либо подделки представленных документов, несоответствия транспортных средств и номерных агрегатов сведениям, указанным в представленных документах, или регистрационным данным, а также при наличии сведений о нахождении транспортных средств, номерных агрегатов в розыске или представленных документов в числе утраченных (похищенных), за исключением транспортных средств с изменённой маркировкой транспортных средств и номерных агрегатов в результате естественного износа, коррозии, ремонта или возвращённых собственникам или владельцам после хищения, при условии их идентификации;

ЭТО ИНТЕРЕСНО: Какое давление в шинах на газ 3309

Таким образом, двигатель на 2021 год не является номерным агрегатом, но при регистрации автомобиля номер мотора в обязательном порядке сверяется с указанными в документах.

Нужны ли документы на меняющийся мотор?

Всё очень просто! У любого двигателя, в том числе контрактного, ввезённого из-за рубежа, помимо его идентификационного номера, есть модель, которая указана на моторе. На 2021 год двигатели не высвобождают при утилизации – то есть нельзя получить справку на высвободившийся двигатель, даже если он вполне себе целый, при утилизации машины. Логично и то, что при замене двигателя на такой же не нужны никакие документы.

При этом, документы на двигатель не требуются при выполнении следующих условий:

Такое положение дел стало возможным, начиная с 7 октября 2018 года, когда вступил в силу новый Приказ №399, где законодатели прямым текстом прописали:

В случае замены двигателя транспортного средства на аналогичный по типу и модели, внесение сведений в банки данных о владельцах транспортных средств о его номере осуществляется регистрационным подразделением Госавтоинспекции при производстве регистрационных действий на основании результатов осмотра без представления документов, удостоверяющих право собственности на него.

Более того, в новом правовом акте чётко предписан запрет требовать документы на новый агрегат.

Порядок оформления замены двигателя в ГИБДД

Таким образом, инструкция для оформления в ГАИ замены контрактного или любого другого двигателя выглядит очень просто и состоит всего из 2 пунктов:

1. Вы меняете сам двигатель в сервисном центре.

А вот свидетельство о регистрации транспортного средства менять не придётся, потому как в этот регистрационный документ с недавних пор не вносится номер двигателя.

В случае, если таковую требуют у Вас, то Ваша цель — получить письменный отказ (после написания письменного заявления, конечно же), после чего обращаться в суд для решения этой проблемы.

Но судебной практики по таким решениям практически нет. Именно поэтому в МРЭО ГИБДД на сегодняшний день по вопросу замены двигателя могут выдвигаться самые разные требования – от незаконных до абсурдных, и не только касательно контрактных моторов.

Также предлагаем ознакомиться с нашей специальной статьёй о замене двигателя на более мощный или с другими техническими характеристиками. В таких случаях Вам потребуется пройти весь формальный процесс официального внесения изменений в конструкцию авто.

Следить за изменениями этой статьи

Модификации двигателя ЗМЗ 406

Вообще силового агрегата под точной маркировкой ЗМЗ 406 не существует. Это обобщённое название нескольких, очень похожих друг на друга двигателей.

Вот их основные различия:

1. ЗМЗ 4061 10 — это 16-ти клапанный двигатель объёмом 2.3 литра имеет степень сжатия 8:1. В системе питания установлен карбюратор. Столь низкая степень сжатия позволяет использовать в качестве горючего бензин с октановым числом АИ 76.
2. ЗМЗ 4062 10 — это такой же 16-ти клапанный двигатель с таким же объёмом. Только степень сжатия у этого движка 9.3:1. Система питания данного ДВС инжектор и электронное управление впрыском горючего.
3. ЗМЗ 4063 10 этот мотор отличается от предыдущего, карбюратором в системе питания. Степень сжатия 9.3:1 гарантирует чёткую работу ДВС на бензине АИ 93.

Карбюраторные модели ДВС значительно отличаются по мощности от инжекторных зарубежных аналогов. Так например ДВС выпускаемые в Европе с объёмом 2.3 литра, развивают мощность до 150 л., сил и крутящий момент более 200 Нм. Мощность отечественных карбюраторных ЗМЗ 406 с таким же объёмом, всего лишь 100 л., сил. Добиться лучших технических показателей удалось, создав инжекторную модель ЗМЗ 406. Её технические характеристики близки к европейским показателям.

характеристика, описание, ремонт, обслуживание, тюнинг

Двигатель ЗМЗ 523 выпускаемый Заволжским моторным заводом пришёл на смену морально устаревшим силовым агрегатам 511/513. Так, мотор предназначался для установки на грузовые автомобили компании ГАЗ и автобусы Павловского автобусного завода.

Технические характеристики

Силовой агрегат ЗМЗ 523 обладает высокими техническими характеристиками. Это была последняя версия карбюраторных усиленных двигателей для грузовых транспортных средств и автобусов от Заволжского моторного завода. Так, конструкторы, при разработке движка, учли недоработки прошлого и сделали улучшенную конструкцию.

Итак, рассмотрим, основные технические характеристики 523-го силового агрегата:

Наименование	Характеристика
Тип	Рядный
Топливо	Бензин
Система впрыска	Карбюратор
Объем	4,67 литра
Мощность	130 лошадиных сил
Количество цилиндров	4
Количество клапанов	16
Диаметр цилиндра	92,0 мм
Расход	20,4 литра на 100 км
Система охлаждения	Жидкостное, принудительное
Порядок работы цилиндров	1-5-4-2-6-3-7-8

Двигатель с маркировкой 523, который предназначен для установки на грузовые автомобили ГАЗ-3307 и автобусы ПАЗ. Это 8-цилиндровый V-образный мотор с повышенными техническими характеристиками. Правая и левая головки блока цилиндров идентичные, которые имеют высокотурбулентные камеры сгорания и впускные клапана винтового типа.

Двигатель сам по себе дешёвый, а за счёт простой конструкции, неприхотливый в обслуживании. Но, в связи с большим расходом горючего, считается, что данный движок морально устарел, поскольку в связи с высокой стоимостью ГСМ, его эксплуатация экономически нецелесообразна.

Ремонт и обслуживание

Обслуживание силового агрегата проводится по стандартной схеме, которая разрабатывалась для 511/513. Смена моторного масла и фильтров должна проводиться каждые 15 000 км пробега. Неприхотливость мотора упрощает выбор материалов для проведения ТО.

Так, обычно владельцы транспортного средства заливают в двигатель 10 литров минерального масла, по типу М10 (достаточно распространённая и дешёвая смазки для автомобилей грузового типа).

За счёт простой конструкции движок легко ремонтируется. Так, замена водяного насоса проводится достаточно быстро без особых усложнений. Регулировка зажигания и клапанов, также не доставляет хлопот.

Доработка движка

Не часто можно встретить тюнинг двигателя 523, поскольку мотор используется в основном на автобусах. Так, доработкой может стать установка моновпрыска, но для этого необходимо заменить родные головки блока цилиндров.

Двигатели ЗМЗ: модификации, характеристики

ОАО «Заволжский автомобильный завод» является одним из лидеров среди российских производителей двигателей внутреннего сгорания. На сегодняшний день заводом выпускаются двигатели более 80 различных модификаций: — ЗМЗ-406 — семейство бензиновых 4-цилиндровых 16-клапанных инжекторных двигателей; — ЗМЗ-402 — семейство бензиновых 4-цилиндровых карбюраторных двигателей; — V-образные бензиновые 8-цилиндровые карбюраторные двигатели; — модифицированные дизельные 4-цилиндровые двигатели ЗМЗ-5143, ЗМЗ-5148.

Благодаря широкому ассортименту модификаций можно подобрать оптимальный двигатель практически для любого транспорта, будь то легковой автомобиль, внедорожник, автобус или грузовик. Кроме этого, двигатели ЗМЗ могут быть адаптированы и для установки на специальные виды транспорта, среди которых катера, яхты, спецтехника, экспериментальный транспорт и т.д.

Основные характеристики и особенности ЗМЗ-405 (406)

Двигатель ЗМЗ-405 наиболее распространенный на автомобилях «Газель», «Соболь», «Баргузин» начал выпускаться с 2000 года. Первым автомобилем, на котором устанавливался 16-ти клапанный, четырех цилиндровый инжекторный двигатель с верхним расположением двух распределительных валов явился ГАЗ-3111 «Волга» бизнес-класса.

С 2004 года массово устанавливался на автомобилях «Газель» с различными модификациями.

Разработанный ЗМЗ-406 появился в составе автомобиля ГАЗ-3102 «Волга» с установленной инжекторной системой. На автомобилях «Газель» двигатель ЗМЗ-406 работает с использованием карбюратора К-151 и электронной системой управления зажиганием. Блок управления МИКАС 5.4, МИКАС-7.1, ИТЭЛМА VS 5.6 или СОАТЭ на основе полученных сигналов с датчиков положения коленчатого вала, температуры охлаждающей жидкости, абсолютного давления и детонации распределяет точное образование искры на электродах свечей и производит на разных режимах двигателя коррекцию угла опережения зажигания. Это наиболее простой вариант использования электронной системы управления, так как блок не участвует в регулировании топливоподачи.

Основные характеристики двигателя ЗМЗ-406:

— конфигурация – рядный;

— блок цилиндров – чугун;

— число цилиндров – 4;

— диаметр – 92 мм;

— объем – 2,28;

— ход поршня – 86;

— степень сжатия – 9,3;

— материал ГБЦ – алюминий;

— максимальная мощность – 145 л.с. при 5200 об/мин;

— годы производства – 1993-2008.

Одной из особенностей 406-го (и 405-го, соответственно) явилось внедрение в систему газораспределительного механизма гидрокомпенсаторов, исключающая регулярную регулировку тепловых зазоров клапанов. Удачная конструкция гидрокомпенсаторов позволила корректно выстраивать зазоры на разных режимах двигателя.

В приводе газораспределительного механизма для обеспечения синхронного вращения двух распределительных валов используются две цепи – нижняя и верхняя. Нижняя цепь передает вращение от коленчатого вала промежуточному. От промежуточного вала верхняя цепь передает вращение двум распределительным валам – впускному и выпускному. Согласно инструкции завода-изготовителя замена цепей производится через каждые 75 тыс. км пробега, но часто при проверке натяжения выявляется, что пробег для замены можно увеличить и в реальной эксплуатации цепи работаю без замены до 250 тыс. км. Возникают и совершенно противоположные случаи, когда цепи вытягиваются, не достигнув установленного предельно допустимого пробега. Причинами быстрого износа цепей служат использование материала коммерческого производства (контрафактные) и импортного изготовления. Необходимо отметить, что двигатели ЗМЗ-406 и ЗМЗ-405 работают великолепно в случае использования при ремонте оригинальных запасных частей, производимых Заволжским моторостроительным заводом.

Основные характеристики двигателя ЗМЗ-405:

— конфигурация – рядный;

— блок цилиндров – чугун;

— число цилиндров – 4;

— диаметр – 95,5 мм;

— объем – 2,46;

— ход поршня – 86;

— степень сжатия – 9,4;

— материал ГБЦ – алюминий;

— максимальная мощность – 152 л.с. при 5200 об/мин;

— годы производства – с 2000.

Особенности конструкции

Кроме микропроцессорного управления КМПСУД, двигатель ЗМЗ 409 имеет следующие нюансы:

• цилиндры изготовлены в чугунном блоке ;
• крышки подшипников не обладают взаимозаменяемостью, так как подогнаны по месту;
• масляный картер сделан из отдельной детали, что облегчает промывку системы смазки и замену масла;
• ГБЦ имеет оригинальные размеры, от предыдущих серий не подходит;
• распредвалы, не только обеспечивают вертикальное перемещение гидротолкателей, но и вращают их для равномерного износа;
• благодаря гидрокомпенсаторам отпадает необходимость периодической регулировки зазоров клапанов.

Блок цилиндров

ГБЦ ЗМЗ 409

Конструкция двигателя ЗМЗ 409

Неисправности и ремонт двигателя Волга/Газель ЗМЗ-402

Двигатель ЗМЗ-402 один из самых известных и массовых моторов из Заволжья, представляет собой алюминиевый блок, с мокрыми гильзами из чугуна, с нижним расположением распредвала, клапана в движение посредством штанг и коромысел, по сути, это слегка доработанный ЗМЗ 24Д, в котором изменили выпускной коллектор, шпильки ГБЦ, установили распредвал с подъемом 9.5, вместо 9 мм, немного подкорректировалась сама головка, поменяли маслянный насос, а так же изменены другие, менее значимые, вещи. Двигатель ЗМЗ-402 есть высшая точка развития мотора ГАЗ 21, того самого движка конструкции 50-х годов…

Модификации двигателя ЗМЗ 402:

1. ЗМЗ 402.10 — основной и самый распространенный движок, СЖ 8.2, использует 92-й бензин. Используется на Волгах 2. ЗМЗ 4021.10 — мотор со сниженной СЖ до 6.7, под 76-й бензин. Используется на Волгах 3. ЗМЗ 4022.10 — двигатель с с форкамерно-факельным зажиганием. Этот тип мотора отличался другой ГБЦ, впуском, выпуском, другим распредвалом, измененным карбюратором и, в целом, более сложной конструкцией. Все эти нововведения должны были повысить тахнические характеристики, экономичность, токсичность и прочее. На выходе получился конструктивно сложный мотор, экономичность была не столь заметна и требовались дальнейшие работы по его совершенствованию, поэтому в 1992 году, производство форкамерных двигателей было свернуто. 4. ЗМЗ 4025.10 — аналог ЗМЗ 4021.10, но для автомобилей семейства Газель. 5. ЗМЗ 4026.10 — аналог ЗМЗ 402.10, но для автомобилей семейства Газель.

Неисправности двигателей ЗМЗ 402

1. Самым известным слабым местом 402-го движка является задний сальник коленвала, который не что иное, как веревка пропитанная графитовой смазкой, держит она до 2500 об/мин, после превышения данного порога, ее свойства теряются и она начинает гнать масло наружу. Замена сальниковой набивки на ЗМЗ 402 решает все вопросы. 2. Конструкция от карбюратора до головы так же кривая, поэтому на холостых в цилиндры смесь подается не совсем равномерно, отсюда на холостом ходу у ЗМЗ-402 различные дергания, вибрации и прочие прелести жизни. 3. Стук двигателя ЗМЗ-402, обычно в этом виноваты неотрегулированные клапана, работы по регулировке зазоров клапанов, нужно проводить каждые 15000 км, некоторые владельцы ставят гидрокомпенсаторы на змз 402 и вопрос частично решается. Если же клапана в норме, тогда стук провоцирует распредвал либо шатунные вкладыши. 4. Вибрация ЗМЗ 402. Обычно ее провоцируют подушки, если же опоры в норме, тогда дело в дисбалансе КШМ, карбюраторе или системе зажигания. 5. Перегрев двигателя. Для ЗМЗ-402 данное явление норма, проблема в термостате, помпе либо воздушная пробка в системе охлаждения. В принципе, конструкция системы охлаждения 402-го мотора такова, что центральная часть ГБЦ греется сильнее и со временем происходит вдавливание шайб и ослаблением гаек, если их своевременно не подтянуть, вас ждет прогар прокладки.

Вышеназванные неисправности, естественно, не все, это самые основные и наиболее распространенные проблемы, список можно продолжать вечно, но владелец автомобиля с двигателем ЗМЗ-402 должен четко понимать — он обладатель ретро мотора и нужно быть готовым к любым его капризам. Плюсы у двигателя ЗМЗ 402 тоже есть, это простота, живучесть и ремонтопригодность, достать запчасти на Волгу/Газель не проблема в любое время дня и ночь, в любой точке СНГ. Приличный ресурс, если за мотором следить, передвигаться аккуратно и не выкручивать его без причины, то прослужит от 200 и более тыс.км. В общем и целом, по меркам 60-70х годов, мотор хороший, но время идет, все развивается, совершенствуется и по меркам XXI века, его место в музее, куда он и был отправлен в 2006 году. У 402-го движка есть много копий, это двигатели производства УМЗ 451, 414, 417, 421,некоторые из них выпускаются и по сей день, у всех этих моторов был один общий прародитель — ГАЗ 21 и конструкция практически один в один. В 1997 году на ЗМЗ был разработан преемник 402-го — ЗМЗ-406, об этом 16 клапанном моторе читаем здесь.

История[ | ]

Конструктором Г.В. Эвартом для «Волги» был разработан совершенно новый двигатель, верхнеклапанный, с полусферическими камерами сгорания, расположенными не в ряд, а под углом клапанами, впускным коллектором на левой и выпускным на правой стороне головки цилиндров, цепным (а не шестерёнчатым) приводом высоко расположенного распредвала. Такие двигатели устанавливались на прототипы 1954—1955 годов.

В процессе испытаний, однако, он показал себя недостаточно экономичным и не развивал достаточного крутящего момента на малых оборотах с полной нагрузкой, и впоследствии его так и не смогли довести до должного уровня. На серийных ГАЗ-21 использовался перепроектированный вариант этого мотора, разрабатывавшийся для не пошедшей в серию «полуторки» ГАЗ-56 и имевший более традиционную конструкцию: расположенные в ряд клапана, распредвал с приводом бесшумной текстолитовой шестернёй, клиновые камеры сгорания и впускным и выпускным коллекторами справа.

Для тех лет и он был сравнительно прогрессивен, а по отдельным конструктивным решениям мог быть назван передовым, хотя его степень форсирования и мощностная отдача были относительно невелики.

Это был цельноалюминиевый (тогда — очень редко встречающееся решение) бензиновый мотор с «мокрыми» гильзами цилиндров, пятиопорным коленчатым валом (редким тогда на двигателях массовых машин), «нижним» распредвалом и рядно расположенными в головке клапанами, приводимыми в движение посредством штанг через коромысла. Камеры сгорания были клинового типа.

Несмотря на своё сравнительно высокое техническое совершенство для тех лет, он оставался четырёхцилиндровым и относительно скромным по рабочему объёму; следовательно, по плавности работы и мощностной отдаче (в абсолютных цифрах, но не удельных, по отношению к рабочему объёму) уступал силовому агрегату ещё довоенной модернизированной «Эмки» ГАЗ-11-73 того же класса с 3,5-литровым шестицилиндровым двигателем ГАЗ-11 (типа Dodge D5) мощностью в 76 л.с. с возможностью форсирования.

Десятого октября 2020 года на главном конвейере Заволжского моторного завода в корпусе №5 был собран последний экземпляр двигателя семейства ЗМЗ-402. Он прошел под порядковым номером 6 125 136, символизирующим общее количество двигателей семейства ЗМЗ-402, собранных за все годы их выпуска.

ЗМЗ-24Д

Исходный проект включал в себя также электромуфту вентилятора, которая управлялась датчиком, включавшим вентилятор системы охлаждения только при достижении охлаждающей жидкостью определённой температуры, что позволяло улучшить температурный режим двигателя и снизить расход топлива — в серию эта система не пошла (впоследствии, такая система устанавливалась на первые «Волги» ГАЗ-24, но показала себя плохо и с 1972 года устанавливать её перестали).

Четырёхцилиндровый рядный двигатель жидкостного охлаждения с электронным зажиганием (используется коммутатор). Интересной особенностью является наличие маслорадиатора.

Базовый двигатель семейства ЗМЗ-402.10 в заводской комплектации использовал бензин с октановым числом 92, но варианты для такси (ЗМЗ-4021.10) и «Газелей» были рассчитаны на топливо с ОЧ 80 (76 по моторному методу определения октанового числа). В процессе эксплуатации многие владельцы также переделывали двигатели, изначально рассчитанные на высокооктановый бензин, под более дешёвое и доступное низкооктановое топливо.

Конструкция в значительной степени архаична и не претерпела серьёзных изменений с 50-х годов. Так, например, используется коромысло-штанговый ГРМ с нижним расположением распределительного вала (OHV), схема, считавшаяся морально устаревшей даже в СССР уже в 70-е годы по причине высокой массы деталей ГРМ, приводящей к недостижимости высоких оборотов (при этом широко использовавшаяся даже за рубежом вплоть до 1990-х годов, особенно в США, где такие двигатели выпускаются и в наше время — Просьба уточнить понятие «наше время» и подобные модели американских двигателей). Ford Cologne 4.0 L — Pushrod Engine (1962-2011), GM 6.2 LS Series\LT1\Ecotec V8 (c 1972 до настоящего времени на Tahoe\Corvette\Colorado\Silverado\Eldorado), Дизельные двигатели Cummins iSBE, YQB, ISF; Caterpillar 3114/16/26, MAND0836LOH
