Ступица и подшипник заднего колеса

Аналоги запчастей

Поскольку оригинальные детали от концерна Toyota имеют высокую цену, то многие владельцы ищут комплектующие от альтернативных поставщиков. На рынке запасных частей присутствуют изделия от заводов из Китая, Европы и Юго-Восточной Азии. Общим недостатком совместимой продукции является нестабильное качество (даже в пределах одной партии), поэтому использование таких узлов чревато дополнительными затратами на повторный ремонт.

Fenox

Под брендом Fenox, заявленным как российско-белорусский, поставляются китайские комплектующие.

Fenox поставляет китайские комплектующие.

Детали упакованы в коробки с оригинальной маркировкой (под одним артикулом могут поставляться изделия от различных производителей, что негативно сказывается на качестве). Компоненты подойдут для проведения бюджетного ремонта или перед продажей автомобиля, но ресурс подвески составит от 5 до 15 тыс. км (в зависимости от условий эксплуатации).

TRW

Американский бренд TRW Automotive поставляет комплектующие на конвейеры заводов и на рынок запасных частей. Качество изделий зависит от места изготовления (часть деталей от китайских предприятий компания упаковывает в свою тару и реализует как собственную продукцию).

JapanParts

Компания имеет итальянскую регистрацию и относится к категории фирм, которые упаковывают изделия производителей из Юго-Восточной Азии в оригинальную тару с собственной маркой. Покупатели отмечают нестабильное качество комплектующих, которое зависит от партии и поставщика. Преимуществом являются низкая цена и наличие деталей на складах (срок доставки варьируется от 1 до 3 дней). Комплектующие JapanParts подойдут для проведения бюджетного ремонта, но ресурс ходовой части не превысит 1,5–2 лет.

Изделия JapanParts имеют низкую цену.

Masuma

Японский поставщик предлагает комплектующие, изготовленные на заводах в Юго-Восточной Азии. Детали соответствуют по габаритам и материалу заводским образцам и выдерживают жесткие условия эксплуатации. Металлические поверхности покрыты грунтом и дополнительным слоем ударопрочной эмали, защищающей материал от воздействия дорожных реагентов и воды. Компания Masuma использует морозоустойчивую резину, которая не трескается при циклических перепадах температуры.

Febest

Компания зарегистрирована как немецкая, но производственные мощности расположены на территории Китая. Продукция отличается низкой ценой и подходит для проведения экстренного ремонта или восстановления ходовой части перед продажей автомобиля. Часть комплектующих под маркой Febest изготовлена на крупных заводах и имеет хорошее качество, но основная масса деталей выходит из строя через 2–3 года эксплуатации.

Febest подходит для экстренного ремонта.

ASVA

Под маркой ASVA поставляются комплектующие, изготовленные несколькими китайскими предприятиями. Покупатели отмечают повышенную жесткость используемой резины, что негативно влияет на комфорт и ресурс. Лакокрасочное покрытие не отличается высокой прочностью, следы коррозии образуются на рычагах через 2–3 месяца зимней эксплуатации (дорожные реагенты ускоряют процесс гниения металла).

Замена ступичного подшипника Тойота Королла

4202 Просмотров 02 Апр 20

Автомобили Тойота Королла отличаются высокой надежностью. Однако и эти, бесспорно, надежные авто могут выходить из строя. К примеру, появляется скрежет и шум в местах, где расположены колеса транспортного средства.

Нельзя халатно отнестись к возникновению неисправности: если проигнорировать «симптомы» (а причиной возникновения шума могут быть как камни, так и изношенные тормозные колодки), то можно «нарваться» на более серьезные проблемы.

Стоит отметить, что подшипник передней ступицы меняется точно так же, как и задней ступицы, так как конструкция этого приспособления на автомобилях Тойота Королла 150, 110, 121, 120 абсолютно идентична как спереди, так и сзади.

Процесс замены

Для того чтобы заменить подшипник ступицы (задний либо передний), необходимо выполнить определенный ряд действий. Для начала необходимо поднять автомобиль с использованием домкрата, потом следует открутить колеса, а после снять суппорты, а также снять гайку, которая держит ступицу.

После следует снять шаровую опору, далее с помощью молота нужно «выбить» ступицу из опоры. Следующим шагом является рассоединение подшипника на две части: внутреннюю и внешнюю. После этого следует внимательно осмотреть детали на наличие трещин, если их не обнаружили, то можно приступать к установке нового элемента.

Он устанавливается на внешнюю часть, перед установкой ее необходимо обработать веществом ВД40. Далее остается лишь поставить с помощью молотка. Сбор конструкции осуществляется в обратном порядке.

Процесс надо проводить аккуратно, стараясь не повредить датчики антиблокировочной системы.

Оборудование для замены

Для того чтобы заменить ступичный подшипник, понадобится:

Головка на 30, с ее помощью можно будет открутить ступичную гайку, также здесь сложно обойтись без массивного воротка.

Ключ на 17, необходимый для откручивания скобы суппорта.

Ключ на 10, с его помощью можно демонтировать датчик антиблокировочной системы.

Рычаг, необходимый для того, чтобы сорвать ступичную гайку.

Молот, для установки нового подшипника.

Плюсы и минусы установки детали в автосервисе

Итак, замена ступичного подшипника на автомобилях Тойота Королла в 120 и 150 кузов – процесс, требующий не только физической силы, но и аккуратности.

В противном случае вместо того, чтобы устранить неисправность, можно еще сильнее усугубить поломку.

Данный процесс можно выполнить и в сервисном центре, плюсом этого является стопроцентный гарантированный результат, а также возможность не задумываться о том, как заменить ступичный подшипник на Тойота Королла.

Важно помнить и о возрасте автомобиля, например, модели 2008 года выпуска в первую очередь подвержены износу ступичного подшипника (по сути, эта деталь является заменяемым расходным материалом)

Заключение

Замена подшипника ступицы имеет большое значение для обеспечения безопасности при эксплуатации автомобиля: сложно представить, к каким страшным последствиям приведет резко заклинившее колесо на большой скорости.

Также стоит с высокой долей ответственности отнестись к сбору ступичного механизма: недотянутый болт, плохо закрепленный тормоз либо неправильно установленная деталь приведут к возникновению неисправности в самый неподходящий момент.

А вот уже сама неисправность может привести к фатальным последствиям.

Подшипник передней ступицы

С прошлого лета заменил уже 4 раза правый передний ступичный подшипник, после замены уже через 2-3 тысячи начинает гудеть. Что его выводит из строя у меня, как думаете? Ставил первые 2 раза оригинал, следующие 2 раза аналог. Результат один.

В этой теме 37 ответов

Следите за теми кто меняет Вам подшипники. Эти деятели могут поставить без промывки и смазки. Они идут в консерванте (Чтобы не ржавел),промыть в керосине и обильно смазать. консервант ходит не долго..)))

А гул должен быть постоянным? У меня слева ритмичный шум и вибрация появляются на скорости 70-80км/ч. В ДТП была машина- удар справа, но там я ступицу контракт ставил. И еще, когда слаб задом с выкрученным рулем-появляется треск или хруст раза 4, что может быть?

Текст сообщения был изменен пользователем 21 окт 2016 в 21:34:37

а цикличный гул, тоже от шруса?

У нас 1500 беруз за каждую сторону. Вот и получается, 3000.Такая же проблема. Три раза менял. Первые два раза хватило на год. Третий раз съездил в отпуск, проехал 3200 км. Появился вой. Вот и не могу понять. В чем дело. Почему они выходят из строя.

Яуже 5 -й поменял! ))) там дело в смазке!Я последний вскрыл б/у там ее нет! Один ряд смазан, а второй почти сухой и шарики съело с одной стороны. Купил новый, вскрыл. точно один ряд в смазке. другой сухой. По середине смазка есть. Но в б/у она там так и лежала новенькая ) короче вытер это говно, промыл бензом и литола 24 напихал. Пока все норм. Меняйте смазку. Это их бизнес. Меньше смазки -больше покупают подшипники. Но вскрывать аккуратно поддеть отверткой, чтоб не гнуть край внутренней обоймы. Она к сальнику подшипника прижимается, долдна быть ровной иначе вода, грязь будет попадать. Перетянуть его не возможно. Ступица упирается в гранату. Затягивать только воротком от руки. Без труб и усилителей всяких. Мне один рукожоп на сто затянул. открутили с трудом трубой 2 метра! меняю теперь сам. Вместо пресса болт и шайбы. С ним на москвиче раньше салейнтблоки прессовал)

Домкрать машину, крути колесо) шум если есть то подшипник. Люфт проверь. Хруст это уже если пошипнику вообще жопа. Так и колесо оторвет. Либо гранате капец. Она хрустит в повороте. Пыльники проверь. Может их нет на гранатах)

Нет участников автоклуба

по данным активности за последние 5 минут.

Поздравляем с днем рождения!

serg413

Исполнилось: 50 Возраст: 50

Исполнилось: 39 Возраст: 39

Исполнилось: 32 Возраст: 32

Всего 30 именниников. В списке наиболее активные.

Частозадаваемые вопросы:

— Сзади шумит, воет, как троллейбус, что это может быть? В 90% случаев — это вышел из строя подшипник муфты, у одних он выходит из строя в промежутке 40-70 тысяч км, у других владельцев Рав четвертого может и до 150 тысяч км прослужить. Ну, а если Вы рыбак и охотник, то лучше периодически контролировать состояние этого подшипника, и не допускать попадения воды! Простыми словами, спуская лодку в воду, не топите редуктор в воде. — Какой размер подшипника на моем автомобиле? Toyota Rav-4 (III) выпускался с 2005 по 2011 годы. 2006 — 2008 г.в. — подшипник в размере 120х95х17мм, а 2009-2011 г.в. подшипник 120х95х13мм. Поэтому при самостоятельном ремонте, подшипник муфты лучше купить заблаговременно. — Был на диагностике у официального дилера Toyota, он утверждает, что муфта ремонту не подлежит, только ее полная замена, это правда? Правда в том, что подшипник, который установлен в муфте меняется, нужнен хороший механик и соответствующее оборудование! — Какие подшипники Вы можете предложить для установки? Мы работаем с официальными дистрибьюторами в России таких известных фирм, как ISB, NSK, SKF и NTN (Япония и Франция). Мы не продаем поддельные подшипники из Китая, как это могут делать Наши конкуренты, лучше один раз установить качественный подшипник, чем потом полностью заменить муфту! — Из чего формируется цена? а) Курс валют играет существенную роль на формировании цены; б) Подшипник в размере 120 95 13 мм — довольно редкий, изготавливают его несколько заводов, в наличии у поставщиков их нет, да и под заказ в пределах месяца обычно. У нас всегда в наличии! — В моем городе никто не берется ремонтировать муфту. Могу ли я отправить её Вам, Вы осуществите замену подшипника и вышлите обратно? Да, конечно, Вы можете снять муфту с автомобиля, это в состоянии сделать практически любой автосервис, и отправить её нам Деловыми Линиями или курьерской службой СДЭК, мы произведем замену проблемного подшипника и отправим отремонтированную муфту обратно в тот же день! — Я приеду к Вам на замену большого подшипника муфты, сколько это по времени? Приезжайте, замена осуществляется в течении двух часов. Покажем Вам новый подшипник, увидите состояние старого, ответим на интересующие Вас вопросы

Важно, при замене подшипника необходимо подготовить поверхность, не должно быть инородних тел (песок, стружка, грязь), после чего Мы уже запрессовываем новый подшипник в его законное место, работы по замене, доверяйте опытным мастерам! Ни в коем случае НЕЛЬЗЯ использовать кувалду или молоток, только пресс! — Другие модели Toyota с муфтой заднего привода ремонтируете? Да, мы осуществляем ремонт муфт и других моделей toyota: Sienna, Opa, Caldina, Ipsum, Gaia, Nadia, Estima, Noah/Voxy, ISIS, Venza, Wish. И аналогичные модели, на самом деле помимо Toyota схожие муфты и у Lexus RX270/350/450H , ремонт которых, мы тоже можем произвести! — Осуществляете ли Вы доставку по России и другие страны? Да, конечно, отправляем Деловыми Линиями, DPD, DHL, СДЭК, Почта России, Почта EMS

— Как быстро формируется заказ и его оправка? Обычно отправка осуществляется день в день, либо на следующий рабочий. По факту отправки предоставляем Вам номер накладной, по которому можете следить за перемещением Вашей посылки! — Как можно оплатить товар? Мы принимаем переводы на карту Сбербанка России, Яндекс Деньги, Web Money. — Я могу быть уверен, что Вы честные люди? Да, можете быть уверенны — Нам можно доверять, работаем с 2011 года, кроме того, у нас есть Бизнес-Аккаунт

на Drive2.ru.

Выкупаем неисправные муфты:

Покупаем неисправные и вышедшие из строя муфты подключения полного привода (4WD): 1. Выкупаем неисправные муфты за наличные, Вам вовсе не нужно приезжать к нам для оценки стоимости муфты, можно прислать фотографии на WhatsApp, мы произведем оценку и наш курьер приедет за муфтой, а деньги отправим Вам на банковскую карту; 2. Можем принять Вашу муфту в зачет нашей восстановленной. Мы работаем с 2011 года, за это время через нас прошло колоссальное число муфт и агрегатов, поломки и неисправности бывают разного вида и характера: — износ фрикционов; — поломка вала муфты; — треснутые кожуха муфт; — изношенные подшипники; — сгоревшие магниты и фишки; — сорванные шлицевые соединения; — съеденные посадочные места подшипников; Присылайте фотографии Ваших муфт, в большинстве случаев, Мы выносим положительное решение и выкупаем неисправные муфты!

Плюсы и минусы вискомуфты

Малое количество движущихся частей — меньше вероятность поломки и более высокая надежность.
Скорость силовой установки напрямую не связана с условиями приводного вала (например, силовая установка может продолжать работать без остановки, даже если трансмиссия остановлена).
Имеет потенциал для временного увеличения выходного крутящего момента.
Эффективные передаточные числа можно легко изменить, изменив диаметр сопла по принципу Бернулли.

Вискомуфта на Kia Sorento

• Между двумя валами всегда имеется некоторое скольжение, что приводит к снижению эффективности.
• Ограниченность применения.
• Сложнее проектирования и производства.

Замена подшипника вискомуфты вентилятора на Мицубиси Паджеро

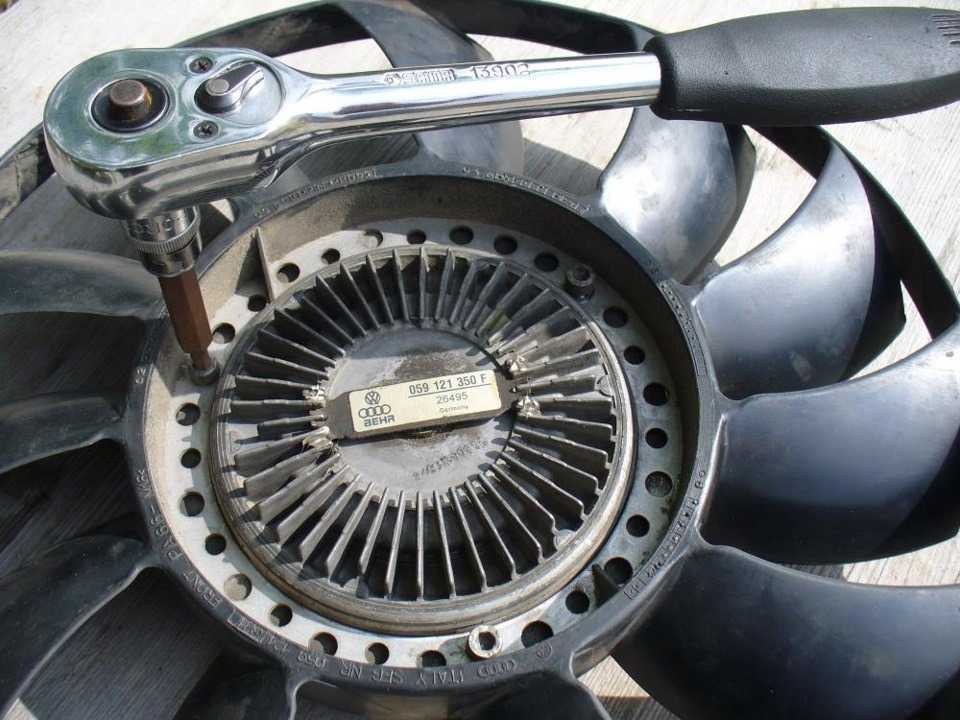

вентилятор Чтобы начать ремонт вискомуфты, нужно открутить три болта, которые удерживают деталь в моторном отсеке. После этого сливается масляная жидкость и снимается подшипник с помощью съёмника

Обратите внимание: использование подручных средств вместо специального инструмента может вывести узел из строя. Ремонт вискомуфты заканчивается установкой нового подшипника и заливанием силиконовой жидкости

Таким образом, основной трудностью при проведении таких манипуляций является поиск съёмника, который продаётся далеко не в каждом специализированном магазине.

Также обратите внимание на следующие два фактора:

1. Далеко не каждая вискомуфта имеет отверстие для заливки масла. Если вы новичок, не пытайтесь провести эту процедуру самостоятельно.
2. Во время манипуляций с диском запрещено применять силу, так как он может деформироваться и дальнейший ремонт будет невозможен.

сточенная развальцовка Перед тем как приступать к ремонту, необходимо узнать точное название смазывающей жидкости вискомуфты (на случай, если во время манипуляций вы снимете этот защитный слой). После этого:

1. Открутите три болта, которые крепят крыльчатку.
2. Выкрутите три болта, которые фиксируют крышку.
3. Снимите муфту и уберите верхний диск, блокирующий работу вентилятора.
4. Сточите развальцовку на валу. Крышка
5. Сточите подшипник, чтобы предотвратить ещё большее повреждение вискомуфты.
6. Купите подшипник закрытого типа без видимых шариков.
7. Смажьте гнездо герметиком перед посадкой подшипника.
8. Соберите и установите в автомобиль.

Задние рычаги Тойоты РАВ4

Элементы подвески установлены на пространственном стальном подрамнике, прикрепленном к лонжеронам кузова. В рычагах установлены резиновые шарниры (сайлентблоки), обеспечивающие подвижность элементов в ограниченных пределах. В схему ходовой части входят асимметричные поперечные элементы, дополненные продольным рычагом с опорой, крепящейся к днищу кузова. Конфигурация деталей зависит от поколения кроссовера.

Верхний поперечный

Верхний рычаг оснащен парой резиновых шарниров и изготовлен по технологии горячей штамповки. Элемент обеспечивает позиционирование кулака с тормозным механизмом и колесом. На машинах I и II поколений амортизатор крепился к чашке в кузове, начиная с III генерации верхняя точка фиксации стойки расположена на подрамнике рядом с шарниром тяги.

Верхний поперечный рычаг изготовлен по технологии штамповки.

Нижний поперечный

Нижний элемент выполнен по технологии штамповки из толстостенного стального листа и имеет кольцевую выемку для установки пружины. Рычаг качается в вертикальной плоскости на шарнирах вместе с кулаком и колесом.

Продольный

Продольный элемент жестко крепится болтами к кулаку. Противоположный конец оснащен шарниром, обеспечивающим вертикальный ход подвески. Подвижная опора установлена в штампованном кронштейне, прикрученном к усилителю на нижней части лонжерона кузова.

Продольный рычаг крепится болтами к кулаку.

Обслуживание заднего редуктора

Поломку редуктора и муфты можно избежать, если вовремя обслужить узел. Если появляется небольшая течь, то достаточно сразу поменять сальник. Он также защищает детали от попадания грязи и влаги.

Но предугадать выход из строя заднего моста не всегда получится, так как главный признак поломки – это гул и посторонний шум. А если он появился, то нужна только замена подшипника вискомуфты Рав 4.

В автосервисах утверждают, что ремонт заднего редуктора Тойота Рав 4 часто приходится делать из-за того, что машина попадала в большие лужи. Поэтому при обслуживании узла обязательно нужно использовать качественную смазку, которая должна обладать водоотталкивающими свойствами.

Неисправности: причины и последствия

При длительной эксплуатации происходит износ амортизаторов. Нагрузки и вибрации начинают передавать кузову колебания по непредсказуемой амплитуде, приводят к раскачиванию автомобиля и снижению его устойчивости при движении. Снижается сцепление с дорожным полотном и увеличивается тормозной путь. Неисправные детали приводят к износу деталей ходовой части и шин.

Причины неисправностей и пути их устранения могут быть разными.

Необходимые меры, если вытекает жидкость из резервуара:

• Излишнее количество жидкости – обеспечить нужный уровень.
• Ослабление гайки резервуара – подтягивание детали.
• Повреждение резервуара в зоне уплотнительного кольца – решают заменой резервуара.
• Повреждения на штоке и хромовом покрытии – заменой сальника и штока.
• Износ и деформация уплотнительного кольца – требуется замена кольца.
• Большие гофры на сальнике штока, его износ или повреждение – замена сальника.

Другие характерные особенности неисправности стоек Тойоты:

• Снижение плотности и потеря свойств жидкости в течение длительного использования.
• Недостаточное сопротивление на прямом ходу из-за плохой герметичности клапана, при повреждении деталей или уменьшении жесткости пружины клапана сжатия.
• То же — на обратном ходу — происходит при утечке рабочей жидкости, износа направляющей втулки, штока, выходе из строя дисков клапана сжатия.
• Стук, возникающий во время езды.

При всех неисправностях требуется замена изношенных и поврежденных деталей и контроль уровня и состояния рабочей жидкости. Купить запчасти несложно, но поменять их качественно не всегда получится.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Устройство и принцип работы

Конструкция состоит из чередующихся круглых пластин, которые имеют вставки или перфорации. Пластины монтируются в герметичном барабане и расположены очень близко друг к другу. Барабан заполнен силиконом или дилатантной жидкостью. Когда два набора пластин вращаются в унисон, жидкость остается прохладной и находится в жидком состоянии. Когда пластины начинают вращаться с разными скоростями, эффект сдвига лапок или перфораций на флюиде заставляет жидкость нагреться и затвердеть. Силикон при нагревании превращается в почти твердое тело, вязкость дилатантов также быстро увеличивается при разнице крутящего момента. Жидкость в затвердевающем состоянии «склеивает» пластины вместе и передает мощность от одного набора к другому. Размер вкладок или перфораций на пластинах, а также количество используемых пластин и вид жидкости определяют силу и время старта механической передачи.

4. Ступицы осей

Ступица передней оси

Примечание: Порядок выполнения работ для левой и правой стороны одинаков. Ниже рассмотрен порядок выполнения работ для левой стороны.

Составные элементы

 — Деталь однократного применения.

— Универсальная консистентная смазка.

— Не смазывайте резьбовые части.

*а — Для диаметра шлица ступицы колеса 26 мм.

*b — Для диаметра шлица ступицы колеса 30 мм.

1. Ступица переднего левого колеса в сборе.
2. Гайка вала передней левой полуоси.
3. Передний тормозной диск.
4. Левый суппорт переднего дискового тормоза в сборе.
5. Передний гибкий шланг.
6. Левый нижний рычаг передней подвески № 1 в сборе.
7. Передний левый датчик частоты вращения.
8. Наконечник левой рулевой тяги в сборе.
9. Передний амортизатор в сборе с цилиндрической винтовой пружиной.
10. Левый передний приводной вал в сборе.
11. Защитный кожух переднего тормоза.

Проверка без снятия с автомобиля

1. Снимите переднее колесо.

2. Отсоедините передний шланг.

3. Отсоедините левый суппорт переднего дискового тормоза в сборе.

4. Снимите передний диск.

5. Проверьте люфт подшипника ступицы переднего колеса:

С помощью индикатора часового типа проверьте люфт вблизи центра ступицы переднего колеса в сборе. Если люфт превышает максимально допустимый, замените ступицу переднего колеса в сборе.

Примечание: — Максимальное значение: 0,05 мм. — Индикатор часового типа должен устанавливаться перпендикулярно поверхности, на которой проводятся измерения.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Замена задних рычагов на Тойоте РАВ4 своими руками

Для проведения самостоятельного обслуживания потребуется гаражный бокс со смотровой ямой или подъемник. Автомобиль необходимо зафиксировать упорами под колесами либо установить на опоры. Для разборки и сборки потребуется набор гаечных ключей (рекомендуется предусмотреть динамометрический рычаг для обеспечения требуемого момента затяжки). Поскольку резьбовые соединения под днищем кузова покрыты слоем грязи и ржавчины, понадобится металлическая щетка, ветошь и жидкость для удаления следов коррозии (например, стандартная WD-40).

Верхний поперечный рычаг

Для замены верхнего рычага необходимо (на примере машины выпуска 2013 г.):

1. Отвернуть крепления колеса и снять диск со ступицы.
2. Открутить гайки, удерживающие провод датчика ABS, а затем снять кабель с рычага подвески.
3. С помощью подкатного домкрата с деревянным бруском или гидравлической стойки установить подвеску в положение, соответствующее нормальному.
4. Отвернуть 2 болта, удерживающих тягу на подрамнике и кулаке. Поскольку в конструкции использованы самоконтрящиеся крепления, следует проворачивать болт, одновременно удерживая гайку торцевой головкой.
5. Очистить посадочные поверхности и отверстия от грязи, а затем установить новый рычаг.
6. Вставить болты в отверстия и осуществить предварительную затяжку.
7. Установить подвеску в нормальное положение (соответствующее нагрузке от веса снаряженного автомобиля), а затем осуществить финишную затяжку моментом 90 Н*м (вращать следует головку болта, удерживая гайку ключом или головкой).
8. Установить на место кабель датчика ABS, затянув гайки моментом 5 Н*м.
9. Смонтировать на ступицу колесо и снять автомобиль с домкратов.
10. Проверить и отрегулировать угол установки колес в условиях специализированного сервиса.

Для замены верхнего рычага необходимо снять диск со ступицы.

Нижний поперечный рычаг

Чтобы заменить развальные поперечные элементы подвески, необходимо (на примере машины выпуска 2013 г.):

1. Ослабить затяжку гаек, поднять автомобиль на подъемнике и снять заднее колесо.
2. С помощью пары гаечных ключей отвернуть крепление развального рычага к подрамнику.
3. Используя монтажную лопатку извлечь болт из отверстия и вывести тягу из скобы.
4. Установить гидравлическую опору под нижнюю точку крепления амортизатора, а затем вывести подвеску в нормальное положение.
5. Торцевой головкой отвернуть болт крепления амортизатора к кулаку.
6. Отвести корпус стойки, отвернуть крепление развального рычага.
7. Вынуть шаровой палец тяги съемником из посадочного отверстия.

Для снятия нижнего рычага потребуется (на примере RAV4 II поколения):

1. Отвернуть гайку стойки стабилизатора и болт крепления рычага к кулаку.
2. Вынуть из посадочного отверстия пружину подвески и отвести рычаг вниз.
3. Вынуть плавающий шарнир из отверстия с помощью оправки (например, из стальной трубы подходящего размера). Производитель не поставляет оригинальные сайлентблоки, предлагая замену кулака в сборе, поэтому для выполнения работ потребуются комплектующие от стороннего поставщика.
4. Нанести на корпус шарнира тонкий слой смазки и вставить на место, а затем собрать узел в обратной последовательности.

Продольный рычаг

Чтобы поменять продольный элемент задней подвески, необходимо (на примере автомобиля 2007 модельного года):

1. Демонтировать колесо, а затем отвернуть болты крепления троса ручного тормоза.
2. Установить подвеску в положение, соответствующее нагрузке весом снаряженного автомобиля (например, с помощью домкрата, установленного под фронтальную часть тормозного диска).
3. Отвернуть болты крепления рычага от кулака, а затем демонтировать элемент с кузова вместе с кронштейном.
4. Установить новую деталь на место и затянуть крепления.
5. Закрепить трос ручного тормоза, убрать домкрат и установить на место колесо.

При выполнении работ, связанных с задней подвеской на кроссовере RAB-4 2008 года выпуска (и любым автомобилем с рычажной независимой конструкцией), возможно нарушение углов установки колес. Некоторые владельцы предварительно наносят метки на эксцентрики и подрамники, соответствующие корректной регулировке. После окончания работ болт устанавливают в исходное положение. Для улучшения управляемости и снижения скорости износа покрышек рекомендуется проверить угол на стенде, поскольку новые шарниры и рычаги могут негативно повлиять на регулировку.

Самостоятельный ремонт

Чтобы заменить подшипник электромуфты в Рав 4 своими руками, понадобится пневмопистолет и пресс. Также стоит заранее обзавестись новым ремкомплектом. Детали лучше всего подбирать по VIN-коду автомобиля, сопоставляя его с артикулами. В большинстве «рафов» в заднем редукторе стоит подшипник размером – 120х95х17 миллиметров.

После этого можно приступать к пошаговому ремонту:

Снимаем карданный вал и отводим его в сторону

Отвинчиваем муфту, отсоединяем колодку ее активации, а также резиновый патрубок.
Основной механизм ставим на ровную поверхность и осторожно извлекаем муфту, чтобы не разлить масло. Если это произошло, то можно просто долить необходимое количество.
Деталь под пресс устанавливаем кверху шпильками и выдавливаем старый подшипник, также снимаем металлический пыльник.
Весь механизм промываем от грязи и смазки, запрессовываем подшипник

Сажать его лучше на санитарный автомобильный герметик.

Новый подшипник забивать не рекомендуется из-за высокого риска повреждения. Если других вариантов нет, то делать это можно только по внешней обойме, иначе запчасть может шуметь во время работы и ее срок службы сократится.

Recommendations

Comments 25

спасибо, также хочу сделать

Здравствуйте Игорь, как по истечению шести лет ведут себя подшипники?

Добрый Хорошо, у меня самая первая разработка на трех подшипниках, отхолили 160000, залазил недавно уже есть небольшой люфтик. А так я доволен

Добры день. Подскажи пожалуйста сам процесс замены подшипника понятен но есть вопросы: 1. подшипник 6203 по наружному диаметру подходит без доработок (с внутренним все понятно). 2. подшипники 3 шт. сажаются на край вала поочередно так чтобы в начале было место сделать фиксатор (с начало сажаем на вал потом в корпус). 3. много ли надо протачивать вал. 4. сальника спереди есть.

добрый, вы сразу старый извлеките…

А номер оригинального подшипника какой? Как его вообще выпрессовать-то?

не помню обратным молотком…

ох уж геморр, хрен где его найдёшь…

а зачем его искать

треугольный подшипник бьётся и заказывается, а тут-ничего не найдёшь и не закажешь.

я в своё время находил, цена порадовала…160$

а как находил?если его нету в каталоге или я ошибаюсь? только для ARR мотора треуголный

мне помогал гуру запчастей ))

дружище, работал на фирме раньше по зч счас тарюсь у рэдхота, знаеш такого

Еще год назад во время ремонта двигателя были замечены посторонние звуки, издаваемые подшипником шкива вискомуфты (что-то похожее на рассыпавшийся сепаратор). Кроме того, у этого подшипника был небольшой люфт. Но в тот момент заниматься еще и этой деталью уже не было сил.

А сейчас с приближением тепла вискомуфта перестала справляться со своей задачей, поэтому я решил одним махом разобраться и с ней (об этом будет отдельная запись), и с её подшипником.

Собрался с мыслями и отдал автомобиль в работу.

И вот уже снято практически все, что нужно и перед нами крышка двигателя с интересующим нас подшипником.

Оригинальные запчасти

Подбор комплектующих осуществляется по каталогу, в котором необходимо указать VIN автомобиля либо ввести год выпуска, мощность двигателя и тип трансмиссии. Оригинальные запасные части маркируются QR-кодом, снижающим риск подделки. Если считанный мобильным телефоном рисунок не расшифровывается или выводится информация о другой детали, то следует отказаться от покупки и использования подобной продукции.

Перечень артикулов оригинальных деталей для кроссовера RAV4 выпуска 2006 г.:

• тяга регулировки схождения 48710-42020 (одинаковая слева и справа);
• левый поперечный рычаг 48790-42020 (называется владельцами “бумерангом” из-за конфигурации, справа ставится деталь с артикулом 48770-42020);
• болты крепления “бумерангов” 91672-L1265 с ответными гайками 90178-12009.

Внутри опор на “бумерангах” имеются шаровые пальцы, закрытые резиновым пыльником. Производитель закладывает при сборке в полость консистентную смазку, защищающую поверхности от коррозии и абразивного износа. Владельцы автомобилей добавляют или меняют смазку (например, на ШРБ-4), что позволяет увеличить ресурс комплектующих.

Подводим итоги

Такое устройство как вискомуфта не только регулирует работу вентилятора охлаждения, но и используется в трансмиссии для передачи крутящего момента на проскальзывающие колеса. Для её ремонта необходимо приобрести новый подшипник, силиконовую смазку и съёмник. Во время манипуляций необходимо быть осторожным, чтобы не повредить диски. Если это произошло, потребуется полная замена узла. Самостоятельная замена подшипников обойдётся вам гораздо дешевле, чем услуги СТО. Дело в том, что большинство дилеров просто устанавливают новый узел, который стоит в десятки раз больше.

В автомобильных системах для передачи крутящего момента используются вращающиеся вискомуфты с чередующимися перфорированными пластинами, заполненные вязкими жидкостями. Оригинальная идея и разработка автоматических сцеплений в системах передачи транспортных средств принадлежит Тони Ролту.

Конструкций компонента предусмотрено большое количество внутренних пластин, расположенных с возможностью перемещения по ведущем валу, и множество внешних пластин, закрепленных на ведомом валу с заданными интервалами. Компоненты объединены друг с другом попеременно и размещены в корпусе, который заполнен вязкой рабочей жидкостью для передачи крутящего момента. При такой компоновке сила сдвига, то есть крутящий момент, генерируется в указанных группах пластин из-за разности оборотов между ведущим валом и ведомым валом, чтобы передавать крутящий момент на ведомый вал.
