Как понять, что метки сбиты, симптомы
После замены ремня может возникнуть ситуация, что установка меток произошла неправильно. Как это определить рассказано ниже.
- Пропадает тяга, приёмистость.
- Автомобиль начинает медленнее разгоняться.
- Двигатель перегревается.
В завершении статьи хотим отметить, что правильно выставить меткам ГРМ сможет не каждый автовладелец. Необходимо владеть информацией о работе двигателя и его конструктивных особенностях. Если вы не хотите потратить ни один час на наладку работы механизмов, рекомендуем обратиться к специалистам.
Выставление меток ГРМ на ВАЗ-2108, 2109 и 21099 необходимо для правильной синхронизации коленвала и распредвала двигателя. От этого зависит, заведётся ли вообще двигатель. Так как на этих автомобилях устанавливается один и тот же двигатель- 4-х цилиндровый 8-ми клапанник, то на его примере и рассмотрим всю процедуру выставления меток ГРМ.
ВМТ — Верхняя мертвая точка
Калькулятор расчета рабочего объёма двигателя внутреннего сгорания
Калькулятор для расчета рабочего объема цилиндров двигателя автомобиля
Верхняя мёртвая точка (она же ВМТ) — это наивысшая точка, в которой поршень может находиться относительно оси коленвала. Но так как двигатели могут иметь разную конструкцию и расположение, самым корректным будет определение, что ВМТ это “положение поршня, в котором любая его точка находится на максимальном расстоянии от оси вращения коленчатого вала”.
Проходя рабочий цикл поршень дважды попадает в ВМТ — в конце тактов сжатия и выпуска. По умолчанию за ВМТ принимается положение поршня в конце такта сжатия.
Регулировка зажигания ВАЗ 2106
Выставить зажигание – это полдела, потому что дальше его нужно регулировать. После того, как завели двигатель, необходимо его прогреть, разогнать до 40 км/ч на третьей передаче, затем включить четвертую и надавить на педаль газа примерно на половину хода, можно на три четверти, но не в пол. Есть пара сценариев развития событий, каждое и которых требует своего решения.
- Кратковременная детонация, которая исчезает через пару секунд. Это нормально, так и должно быть. Если она проходит в течение 4-5 секунд, то последующая регулировка зажигания не требуется.
Длинная детонация. Это говорит о том, что зажигание слишком раннее. Для того, чтобы сделать его позже, надо остановиться, ослабить крепление корпуса трамблера, удерживая его рукой, а затем провернуть на одно деление на корпусе в сторону «+». Дальше проделать такую же операцию, если детонация длится больше указанного выше времени.»
Отсутствие детонации. Это тоже не очень хорошо. В таком случае, надо остановиться и крутнуть трамблер в сторону «-».
Как выставить зажигание на ВАЗ 2106 видео:
Источник
Как выставить зажигание на ямз 236
ПРОВЕРКА И РЕГУЛИРОВКА УГЛА ОПЕРЕЖЕНИЯ ВПРЫСКИВАНИЯ ТОПЛИВА ДВИГАТЕЛЕЙ ЯМЗ-236Н, ЯМЗ-236НЕ2, ЯМЗ-236НЕ, ЯМЗ-236БЕ2, ЯМЗ-236БЕ, ЯМЗ-236Б
Для регулировки угла опережения впрыскивания топлива на картере маховика предусмотрены два люка (см. рис. 63), а на маховике в двух местах нанесены значения углов. Для нижнего указателя 3 эти значения выполнены на маховике в цифровом выражении, а для бокового указателя 4-в буквенном выражении,
при этом, букве «А» соответствует значение в цифровом выражении 20°; букве «Б»-15°; букве «В»-10°; букве «Г»-5°.
Вращать коленчатый вал двигателя по часовой стрелке (если смотреть со стороны вентилятора) до совмещения меток на шкиве коленчатого вала и крышке шестерен распределения или на маховике с указателем, соответствующих установочному углу опережения впрыскивания топлива:
Рис. 63. Совмещение рисок на маховике с указателями картера маховика: 1-картер маховика; 2-маховик; 3, 4-указатели картера маховика; 5-пробка верхнего люка; А-направление вращения коленчатого вала
При этом клапаны в 1-ом цилиндре должны быть закрыты.
Вращать коленчатый вал можно ключом за болт крепления шкива коленчатого вала или ломиком за отверстия в маховике (рис. 61) при снятой крышке люка картера маховика.
В момент совмещения меток должны совместиться метка «А» на торце муфты (рис. 64, 65) с риской «Б» на указателе. Если метки не совместились необходимо произвести регулировку.
Порядок регулировки угла опережения впрыска двигателей ЯМЗ-236НЕ2,БЕ2 (рис. 64):
• ослабить затяжку болта 2 клеммового соединения: фланец 3 — ведущая полумуфта 1;
• поворотом демпферной муфты совместить указанные метки;
• не сбивая совмещенного положения меток, затянуть болт клеммового соединения моментом 16.18 кгс-м. При этом отклонение пакета пластин от положения в одной плоскости должно быть в пределах ±1 мм. Замер производить вблизи мест крепления пластин. В случае появления гофр на пластинах 4, их устранение производится путем поочередного ослабления и последующей затяжки моментом 11.12,5 кгс-м четырех болтов 5 крепления пластин к фланцу полумуфты и к демпферной муфте;
• проверить правильность установки угла опережения впрыскивания.
Рис. 64. Муфта привода топливного насоса высокого давления двигателей ЯМЗ-236НЕ2,БЕ2: 1-ведущая полумуфта; 2-болт клеммового соединения; 3-фланец полумуфты; 4-пластины привода; 5-болты крепления пластин привода; 6-шайбы; 7-демпферная муфта; 8-указатель; 9- топливный насос высокого давления; А-метка на демпферной муфте; Б-метка на указателе
Рис. 65. Муфта привода топливного насоса высокого давления двигателей ЯМЗ-236Н,Б,НЕ,БЕ: 1-вал привода; 2-пластины привода; 3-ведущая полумуфта; 4-болты; 5-болт клеммового соединения; 6-болты; 7-полумуфта ведомая; 8-муфта опережения впрыска топлива; 9-топливный насос высокого давления; А-метка на муфте; Б-метка на указателе
Порядок регулировки угла опережения впрыска двигателей ЯМЗ-236Н,Б,НЕ,БЕ (рис. 65):
• проверить плотность посадки полумуфты 3 на валу привода 1 и затяжку клеммового болта 5 (момент затяжки 43,2.58,9 Н-м (4,4.6 кгс-м));
• отвернуть (ослабить) два болта 4 и поворотом муфты опережения за счет овальных отверстий на фланце полумуфты совместить метки «А» и «Б»;
• не сбивая совмещенного положения меток, затянуть болты 4 привода моментом затяжки 43,2.58,9 Н-м (4,4.6 кгс-м). При этом отклонение пакета пластин от положения в одной плоскости должно быть в пределах ±1 мм. Замер производить вблизи мест крепления пластин;
• провернув коленчатый вал, проверить правильность установки угла опережения впрыскивания. Несовпадение рисок должно быть не более одного деления или 1° поворота коленчатого вала.
Проверить наличие масла в муфте опережения впрыска топлива (двигатели ЯМЗ-236Н,Б,НЕ,БЕ), и, при необходимости, долить масло. Для контроля установить муфту отверстиями в верхнее положение и вывернуть пробки. При медленном повороте муфты на 70° из одного отверстия должно начать вытекать масло. После доливки масла пробки завернуть.
Фиксация поршня 1-го цилиндра в положении ВМТ такта сжатия
Фиксация поршня 1-го цилиндра в положении ВМТ такта сжатия
Что бы провести процедуру открепления ремня привода распределительных валов, в положении ВМТ фиксируется поршень 1-го цилиндра, что бы не нарушить фазы распределения газа, в противном случае мотор будет плохо функционировать.
Проставляйте ВМТ такта сжатия, опираясь на отметки колёс распределительных валов. Смотрите за тем, что бы отметки совпадали. В случае несавподания нарушена установка фаз (не зафиксирован в ВМТ поршень). Снимите ремень ГРМ и прокрутить коленчатый вал пока отметки не совместятся.
Полезные советы
Из-за трудностей прокручивания коленчатого вала в машинах с механической коробкой передач, можно сделать следующим образом:
1. Выберете передачу (советуем 4-ую). Не спеша проедьтесь на машине, пока отметки на колёсах и тыльной крышки ремня ГРМ не совпадут.
2. Выберете передачу. Переднее колесо в подвешенном состоянии прокручивайте, пока отметки не совпадут.
Отметки ВМТ моторов ВАЗ-21116 и ВАЗ-11186 находятся на выступе и на тыльной крышке ремня ГРМ.
Отметки ВМТ моторов ВАЗ-21126, ВАЗ-21127 находятся на выступах (А) и на тыльной крышке ремня ГРМ (Б).
В машинах с механической коробкой передач, отметки на маховике и шкале заднего щитка сцепления картера.
Примечание
На изображениях коробка передач снята.
Вспомогательные отметки нанесены на колесо коленчатого вала, и крышку масляного насоса. Данные метки можно увидеть, при снятом колесе привода генератора.
Что бы узнать совпадают отметки или нет, сделайте следующим образом.

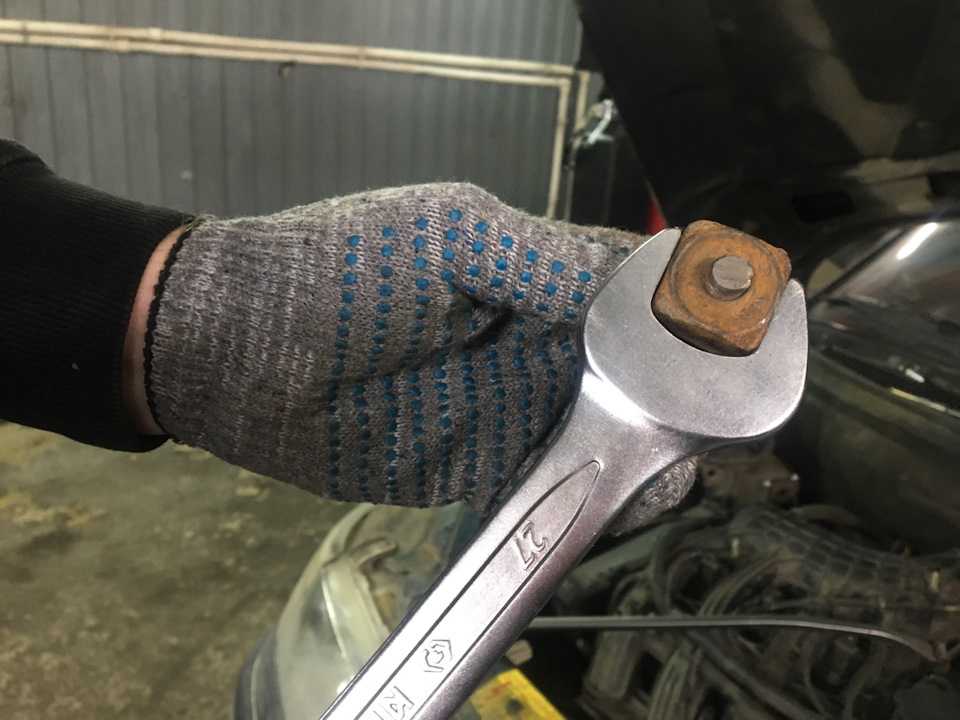

Возьмите накидной ключ «на 17», торцовый ключ «на 10».
1. Открепите провод от батареи аккумулятора (клемма «минус»)
2. Под колёса положите «башмаки», рычаг передач поставьте на нейтральную позицию.
3. Открыв капот, вывинтите 4-ре скрепляющих болта верхней части передовой крышки привода ГРМ.
4. Открепите её.
5. Прокручивайте коленчатый вал за скрепляющий болт, пока отметки крышки привода не совпадут.
6. Снимите пробку в картере сцепления, проследите за совпадаемостью отметок на маховике.
7. В случае несовпадаемости открепите ремень ГРМ от колёс распределительного вала. Прокрутите распределительный вал до сходного положения отметок на задней крышке привода и его колесе.
Что бы проследить сходство положений отметок ВМТ моторов ВАЗ-21126, ВАЗ-21127, возьмите накидной ключ «на 17», шестигранный ключ «на 5», ключ TORX T30 и крестообразную отвёртку.
1. Открепите провод от батареи аккумулятора (клемма «минус»)
2. Открепите правую часть брызговика.
3. Открыв капот шестигранным ключом «на 5» вывинтите 5-ть болтов крепления верхней передовой крышки ремня ГРМ.
4. Затем, уберите крышку.
5. Прокрутите коленчатый вал за скрепляющий болт, пока отметки на колёсах распределительных валов и на тыльной крышке не совпадут.
6. Если машина с механической коробкой передач, достаньте пробку (находиться в проёме картера сцепления).
7. Проследите за сходным положением отметок на маховике.
Примечание
На изображениях термостат снят.
8. Проследите за положением отметок колёс и тыльной крышки привода.
9. Если положения отметок не совпадают, открепите ремень ГРМ от колёс распределительных валов. Затем, прокрутите распределительные валы, пока отметки на колёсах и тыльной крышке привода не сойдутся в сходном положении.
Приведение поршня первого цилиндра в положение верхней мертвой точки (ВМТ) Honda Civic
Приведение поршня первого цилиндра в положение верхней мертвой точки (ВМТ)
|
Приведенное ниже описание процедуры составлено на основании предположения о правильности установки ВВ свечных проводов и распределителя зажигания. Если возникает необходимость приведения двигателя в ВМТ с целью корректировки положения распределителя, положение поршня в первом цилиндре двигателя может быть качественно определено путем отслеживания изменения компрессионного давления через свечное отверстие. Далее необходимо добиться совмещения соответствующих установочных меток (см. параграф 9). |
Необходимость в приведении поршня(ей) в положение ВМТ возникает при проведении многих процедур, в частности таких как снятие/установка распределительного вала, компонентов привода ГРМ и распределителя зажигания.
| Порядок выполнения | |||||
|
Проводим установку на ВАЗ 2101-ВАЗ 2107
Примечание! Начните со снятия головки блока цилиндров с двигателя автомобиля! (Подробнее описано в статье: «Про фазы газораспределения по меткам» в пунктах «1-10»).
Способ 1
Стоя рядом с подкапотным пространством просуньте руку глубоко вниз и проверните специальным ключом по часовой стрелке гайку крепления шкива коленвала. Она указана красным на фото ниже.
Примечание! При отсутствии вышеописанного инструмента воспользуйтесь головкой «на 36», сняв сперва защиту картера (этот процесс подробно описан в статье: «Замена защиты картера»). Теперь с помощью головки проверните гайку коленвала, но только уже не с верхней, а с нижней части автомобиля.
Проворачивайте его жл момента, пока метки не установятся относительно вторых меток. (Про установку меток газораспределения читайте в рубрике под названием: «Как понять что метки совпали?»)
Метод 2
Сядьте в автомобиль, включите четвёртую передачу, проедьте несколько метров до того, пока все метки не совпадут между собой.
Способ 3
Вам понадобится домкрат. Воспользовавшись им, вывесите одно из задних колёс автомобиля, включите 4-ю передачу и рукой прокрутите по ходу движения автомобильное колесо.
Примечание! Во всех способах, прокручивать колесо необходимо до момента схождения меток!
Как убедиться, что метки совпали?
1) После снятия головки воспользуйтесь одним из трех вышеперечисленных способов по выставлению меток.
2) Проверьте установились ли метки газораспределительного механизма относительно корпусных меток, для этого:
• Подойдите к подкапотному пространству автомобиля и сверьте совпадение метки звездочки распределительного вала с меткой на корпусе.
• Если метка распредвала сошлась, сразу же проверьте совпадение отметки звездочки коленвала с длинной меткой на крышке распредвала.
Примечание! В случае, если метки на одной из звездочек совпадают, а на другой нет, произведите действия из публикации «Работаем с фазами газораспределения по меткам».
Источник
Печка ВАЗ-2110 дала сбой: определяем и устраняем причины
Если печка перестала правильно функционировать – это не значит, что сломалась вся система. Зачастую выход из строя одного из конструктивных элементов отопителя ведёт к её неправильной работе. Причин поломки может быть достаточно много, как и свидетельствующих об этом симптомов. Печка может дуть холодным воздухом, либо не дуть вообще. К наиболее распространённым причинам стоит отнести:
- Неисправность привода;
- Проблема с заслонками печки;
- Негерметичные воздуховоды;
- Образование воздушной пробки в радиаторе;
- Неисправность термостата.
Отличительной конструкционной особенностью печки «десятки» считается отсутствующий краник отопителя. Такая система намного сложней в плане устройства, но и в разы эффективнее. Работа системы заключается в циркуляции охлаждающей жидкости по большому кругу с постоянным заходом в . Поступающий в салон автомобиля воздух регулируется заслонкой с приводом. Весь процесс возможен благодаря микродвигателю, который управляется в ручном, либо в автоматическом режиме. Если печка дует холодным воздухом, то неисправность следует искать именно в этих составляющих .
Если печка дует холодом, то первым делом необходимо убедиться в том, что привод изменяет положение заслонок или пытается это сделать. Чтобы проверить работоспособность устройства достаточно включить зажигание и начать вращать переключатель. Во время вращения переключателя положений убедитесь в том, что микродвигатель работает, а сами заслонки перемещаются. Если этого не происходит, то необходимо полностью демонтировать печку.
Первые серии ВАЗ-2110 включали в себя отопители салона с пластиковыми заслонками. После производитель стал оснащать печки металлическими экземплярами, они более надёжны, и не так часто заклинивают, как пластиковые. Под воздействием высоких температур пластиковые заслонки медленно деформируются. Именно деформация способствует их заклиниванию.
Если заклинит одну заслонку, то горячий воздух в салон поступать не будет. Кроме их заклинивания также возможно загрязнение пылью, образование ржавчины на металлических элементах. Всё это препятствует свободному перемещению заслонок. Работают ли эти элементы исправно или нет, можно понять во время их перемещения. Неисправные заслонки во время своего движения издают посторонние звуки. Решается проблема довольно просто, но необходимо полностью разбирать печку, ремонтировать заслонки с помощью подручных средств, либо полностью их заменять.
Зачем нужна
Для чего нужная эта точка? Мотор – сложная система взаимодействующих элементов. Для соблюдения точной последовательности работы каждой детали, они отрегулированы специальным образом на заводе. Для регулировки, при сборке (или после ремонта) по ВМТ цилиндра настраивают работу системы газораспределения.
При нахождении поршня первого цилиндра в ВМТ, его впускные и выпускные клапаны закрыты полностью, остается только небольшой зазор (на расширение) между клапаном и коромыслом. Таким же образом регулируют остальные клапаны. Нахождение ВМТ поршней необходимо для регулировки моторов после ремонта или по графику ТО.
Зачем нужна метка маховика
В частности, по этой метке удается выставить вмт, что, в свою очередь, помогает грамотно установить, к примеру, ремень грм. Неправильность выставления меток приводит к катастрофическим последствиям – это следует помнить всегда.
Пошаговый алгоритм выставления меток грм выглядит примерно следующим образом:
- подготавливается нужный инструментарий, включающий плоскую отвертку, ключ «десятку» и подъемник;
- затем правая часть автомашины поднимается с помощью домкрата;
- снимается защита ГРС механизма, расположенная под капотом транспортного средства;
- вращается колесо машины до тех пор, пока распредвальная метка не совпадет с рисками на ГБЦ и шкиве кривошипного вала.
Вот тут и приходит «время маховика». Если его метка не совпадет с корпусом (блоком), то всем проведенным выше манипуляциям, грош цена. Увидеть метку получится через отверстие, надо будет заранее снять заглушку с КПП.
Метка маховика должна совпасть с блоком. Ассистент должен вращать коленвал, автовладелец – смотреть внимательно.
По этой же метке выставляется регулировка, если рвется приводной ремень или проводится настройка после ремонта ГБЦ.
Установка меток на силовом агрегате автомашины помогает правильно выставить УОЗ, согласовать работу ГРС механизма и системы впрыска.
Замена ремня ГРМ 16 кл двигатель — Лада 2112, 1.6 л., 2007 года на DRIVE2
Замена ремня ГРМ ВАЗ 2112 1.6 16 кл.
1. Снимите кожух ремня газораспределительного механизма. Защита ремня привода ГРМ, закрепленная шестью болтами. Снимаем фишку с датчика коленвала, откручиваем болт и снимаем датчик.
2. Отсутствует зуб на шкиве, это недаром, это позволяет датчику коленвала определять верхнюю мертвую точку, а также позволяет заблокировать коленвал, открутить – затянуть болт шкива.
3. После этого шкив совмещается с отверстием для датчика коленчатого вала, и через отверстие для датчика вставляется подходящая трубка или другой подходящий предмет, в моем случае это шестигранник, шкив блокируется, а затем открутил и снял.
4. Ослабьте гайку ролика натяжителя и снимите старый ремень привода ГРМ.
5. Устанавливаем новый ремень, ремень можно установить, сдвинув правый распредвал гаечным ключом, а можно снять ролик натяжителя как угодно.
6. Закручиваем болт шкива обратно и выравниваем шестерню привода ремня ГРМ по меткам. Если на корпусе маслонасоса отметок нет, ставим отметки на маховик и для одного делаем отметку на маслонасосе зубилом, так будет удобнее.
7. Стыкаем метки шкивов распредвалов, чтобы не потерялась шестерня привода ремня ГРМ
8. Специальным ключом натяните ремень с натяжным роликом. Если ключа нет, не волнуйтесь, вы можете затянуть его двумя гвоздями и отверткой между ними, или вы можете взять стальную вилку, полностью удалить два центральных зубца, укоротить два внешних пополам и сложить. Не забудьте затянуть гайку натяжителя. (Чтобы натянуть ремень, поверните ролик натяжителя против часовой стрелки (примерно на 10-15 °), чтобы ослабить – по часовой стрелке)
9. Проверяем коленвал на два полных оборота и проверяем метки, если все три метки совпадают, ставим шкив на место, не забываем ремень генератора и датчик коленвала, потом кожух ремня и можно заводить двигатель.
Натяжение ремня ГРМ
1. Проверьте натяжение ремня. Правильно натянутый ремень должен поворачиваться на 90 ° от усилия пальца (1,5-2 кгс) посередине между шкивами коленчатого и распределительного валов.
2. Провожу двумя пальцами между распредвалами и вверх-вниз. 5-6 мм качается вперед-назад, потом ухожу.
3. Отрегулируйте натяжение ремня газораспределительного механизма с помощью подходящего приспособления. Наиболее правильное натяжение ремня равно силе 2 кгс. Добившись этого, прикручиваем фиксирующую гайку.
4. Метод ручной проверки подробно описан в «Руководстве». Он включает в себя проверку натяжения зубчатого ремня в центре разветвления между шкивами распределительного вала. Он должен быть таким, чтобы прогиб ремня составлял 5,4 мм под действием предмета шириной 3 мм с силой 10 кг. Допускаются отклонения в любую сторону не более 0,2 мм. Двигатель должен иметь температуру «окружающего воздуха» (+ 15-30 ° С). Ремень, который слишком натянут, порвется – сила струн ограничена. И чем сильнее натянут ремень, тем быстрее порвутся нити. Даже ослабленный ремень не будет ходить долго, потому что при входе в шкив зубцы ремня не попадают в канавки зубьев шкива – происходит подрез и последующий отрыв зубьев от основания.
Обновления в темах
Загрузка…
-
Список форумов По жизни с BMW Ремонт и обслуживание BMW
|
вообщем пришло время замены цепи , разобрал все необходимое снял цепь не распредвал не коленвал при снятии не стронулись с мест но всеже для успокаения хочу проверить метки при установки новой цепи !!!подскажите как найти эти метки и выставить их |
|
|
|
Что же ни кто не сталкивался с этим ! Все на станции гоняют |
|
Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 28 |
Вы не можете начинать темыВы не можете отвечать на сообщенияВы не можете редактировать свои сообщенияВы не можете удалять свои сообщенияВы не можете добавлять вложения
Для чего необходимо правильно выставить метки
Для правильной работы газораспределительного механизма автомобиля необходимо, чтобы закрытие и открытие клапанов происходило в строго определённой последовательности. Малейшая неточность работы распредвала и коленвала приводит к тому, что процесс газообмена в цилиндрах нарушается, и двигатель перестаёт работать в правильном режиме.
Ремень ГРМ – это резинотехническая деталь, которая в процессе эксплуатации может изнашиваться, растрескиваться, рваться и т. д. Поэтому необходимо производить своевременную замену элемента.
В процессе установки нового следует правильно выставить метки. Это необходимо для того, чтобы с первых секунд запуска двигатель работал корректно. При неправильной установке могут возникнуть серьёзные проблемы, вплоть до поломки двигателя.
Как выставить метки грм на ВАЗ
В этой статье показано как выставить метки ГРМ на ВАЗ 2109. Замена ремня ГРМ является одной из самых важных процедур технического обслуживания автомобиля. Потому что обрыв ремня ведёт к поломке двигателя. Вконечном счёте данный вид работ не требует больших материальных затрат и умения квалифицированного специалиста
Очень важно понимать процессы, происходящие в работающем двигателе, Чтобы правильно с ориентировать порядок проведения работ по замене ремня ГРМ
Как выставить метки грм ВАЗ
Поршень в момент сжатия топлива должен находиться в верхней мертвой точке. Соответственно на зубчатом шкиве коленвала имеется метка. При совмещении которой с меткой на передней крышке двигателя фиксируется данное положение. В момент нахождения поршня в верхней мёртвой точке. Клапана данного цилиндра в головке блока должны быть полностью закрыты.
Этому соответствует также определённое положение распредвала. Которое отмечено меткой. Выставлять метки необходимо по первому цилиндру двигателя. То есть поршень первого цилиндра находится в ВМТ. Клапана полностью закрыты. Необходимо также понимать, что следующее положение поршня, при котором происходит сжатие топлива и метки расположены правильно.
Соответствуют одному обороту распредвала и двум оборотам коленвала. Вследствии этого метка коленвала дважды совмещается с меткой на передней крышке двигателя. А правильное её положение соответствует тому когда поршень находится в ВМТ в момент сжатия топлива. И клапана первого цилиндра закрыты полностью. Если все это понимать то сам процесс установки ремня не вызовет ни каких затруднений. Возьмите любой существующий двигатель внутреннего сгорания. Все эти процессы останутся неизменными. Различие лишь в конструкции привода грм. Либо это ремень либо цепь либо шестерни. Нам остаётся разобраться лишь в нюансах характерных для каждого типа двигателя.
Разборка ГРМ
Я хотел бы рассказать об устройстве ГРМ двигателя установленного на автомобиль ВАЗ 2109. С головкой блока цилиндров имеющую 8 клапанов. То есть каждый цилиндр имеет один выпускной и один впускной клапан. Соответственно работу этих клапанов обеспечивает один распредвал.
И так с чего начать разбирать механизм привода ГРМ. На данном автомобиле удобнее будет снять переднее правое колесо. Внизу снять защитный кожух. Это нам необходимо, для того чтобы получить доступ к шкиву привода генератора. И зубчатому шкиву привода распредвала. Поэтому сняв защитный щиток мы сможем открутить болт крепления шкива привода генератора . Предварительно необходимо ослабить натяжение ремня генератора, и снять ремень. Затем снимаем пластмассовый защитный кожух сверху. Он держится на трёх крепёжных болтах. Ослабляем гайку крепления натяжного ролика, после этого ремень легко снимается с зубчатых шкивов.
Замена ролика
Прежде всего необходимо заменить натяжной ролик на новый. Поэтому устанавливаем дистанционную шайбу. Сам ролик и притягиваем ролик крепёжной гайкой.
Желательно заодно поменять и помпу, не больших денег она стоит. А вреда может принести очень много в случае выхода из строя.
Устанавливаем коленчатый вал по метке
Теперь необходимо правильно установить коленчатый вал. Для этого прокручиваем до совмещения метки на зубчатом шкиве и передней крышке двигателя.
Поршень находится в верхней мёртвой точке. Этому положению также соответствует риска на маховике. Которая совмещается с центральной прорезью шкалы установки зажигания. Её хорошо видно через смотровое окно в корпусе кожуха маховика.
Установка распредвала по метке
Следующим этапом устанавливаем метку зубчатого шкива привода распредвала. Совмещая её с выступом на защитном кожухе ГРМ. Это положение распредвала соответствует моменту сжатия топлива в камере сгорания. И клапана в цилиндре при этом закрыты.
Установка ремня
Устанавливаем зубчатый ремень, так как показано на фотографии. Пропуская его через помпу и натяжной ролик.
Устанавливаем на своё место шкив привода генератора. Натягиваем ремень при помощи натяжного ролика. Для этого у ролика имеются специальные отверстия.
После того как мы натянули ремень и зафиксировали натяжной ролик
Важно ещё раз проверить соответствуют ли метки правильному положению. Для этого проворачиваем коленчатый вал несколько раз и совмещаем метки
Если они встали правильно
Закрываем верхний защитный кожух, устанавливаем нижний кожух и колесо. Всё, двигатель можно заводить
Если они встали правильно. Закрываем верхний защитный кожух, устанавливаем нижний кожух и колесо. Всё, двигатель можно заводить.
Источник
Замена ремня ГРМ без меток
В некоторых случаях необходимо произвести установку ремня при отсутствии меток.
Для этого потребуются:
- Штангенциркуль.
- Отвёртка
Первым делом снимите защитную крышку ремня, выкрутите свечи.
Рассмотрим подробно процесс замены ремня без меток на 8-ми клапанном двигателе.
- Необходимо выставить распределительный вал в перекрытие, например, удобно выбрать второй цилиндр. Для этого вам потребуется штангенциркуль и отвёртка. Медленно крутите по часовой стрелке распредвал и смотрите положение перекрытия. Для этого воспользуйтесь штангеном. Поставьте его на компенсаторы и вращайте распредвал до той точки, когда компенсаторы будут на одинаковой высоте. То есть положение у штангена должно быть прямое, а не скошенное.
- После определения перекрытия необходимо выставить ВМТ (верхнюю мёртвую точку) второго цилиндра. Вставляем отвёртку в свечной канал. Медленно вращаем двигатель, только по ходу движения двигателя, чтобы поршень поднимался вверх. В определённый момент вы почувствуете, что маховик стал легко вращаться. После этого необходимо рукой почувствовать нижнюю и верхнюю точку и выставить верхнюю.
- После настроек оденьте новый ремень, чтобы он совпал возможно потребуется немного провернуть его. А также натяните его.
- Следущая стадия — проверка установки ремня. Вращайте маховик, ищите на нём риску. Устанавливайте её в верхнее положение и проверяйте метки на распредвале. В случае если настройка произведена неточно, риски будут уезжать.
На 16-клапанном моторе (2 распредвала) установка выполняется по тому уже принципу.
Принцип работы
Распределительный вал двигателя, располагаемый в блоке цилиндров, приводится в движение зубчатой или цепной передачей от коленвала.
Вращаясь, распредвал проворачивает располагающиеся на на нем кулачки, которые попеременно воздействуют на впускные и выпускные клапана цилиндров, обеспечивая их открывание-закрывание в определенном порядке, уникальном для каждой модели ДВС.
Рабочий цикл двигателя (поочередное движение каждого из клапанов цилиндров) осуществляется за 2 оборота коленвала. За это время распределительный вал должен выполнить только один оборот, поэтому его шестерня имеет вдвое больше зубьев.
В одном ДВС может быть больше одного распределительного вала. Их точное количество определяется конфигурацией двигателя. Наиболее распространенные бюджетные рядные моторы, имеющие по паре клапанов для каждого цилиндра, оборудуются только одним распредвалом. Для систем с двумя парами клапанов нужно использовать уже два распределительных вала. Например, силовые агрегаты с другим расположением цилиндров имеют или единственный распределительный вал, установленный в развале, или пару – для каждой головки блока отдельно.
