Как установить зажигание на калине 8 клапанов видео

8988кккк8

Накидным ключом «на 15» ослабляем болт крепления натяжного ролика…

Замена ремня ГРМ ВАЗ 2112 1,6 16 кл.

1. Снимаем защиту ремня ГРМ. Защита ремня ГРМ, крепится шестью болтами.Снимаем фишку с датчика коленвала, откручиваем один болт и извлекаем датчик.

2. На шкиву отсутствует один зубчик, это неспроста, это позволяет датчику коленвала определять верхнею мертвую точку, а также позволяет заблокировать коленвал, для того, что бы открутить — закрутить болт крепления шкива.

3. Делается это так, шкив совмещается с отверстием для датчика коленвала и через отверстие под датчик, вставляется подходящего размера трубка или другой подходящий предмет, в моем случае это шестигранник, шкив блокируется, а затем откручивается и снимается.

4. Ослабляем гайку натяжного ролика и снимаем старый ремень ГРМ.

5. Устанавливаем новый ремень, ремень можно установить, прокручивая правый распредвал ключом, а можно снять натяжной ролик, кому как удобнее.

6. Закручиваем обратно болт крепления шкива и совмещаем по меткам шестерню привода ремня ГРМ. Если метки на корпусе масленого насоса нет, выставляем метки на маховике и за одно, зубилом делаем метку на масленом насосе, так будет удобней.

7. Совмещаем метки шкивов распредвалов, так, что бы не сбилась шестерня привода ремня ГРМ

8. С помощью специального ключа натягиваем ремень натяжным роликом. Если ключа нет, не расстраивайтесь, натянуть можно с помощью двух гвоздей и отвертки между ними, а можно взять стальную вилку, два средних зуба удалить полностью, а два крайних укоротить напополам и загнуть. Обязательно не забыть затянуть гайку натяжного ролика. (Для натяжения ремня поверните натяжной ролик против часовой стрелки (примерно на 10–15°), для ослабления – по часовой стрелке)

9. Проворачиваем коленвал в два полных оборота и проверяем метки, если все три метки совпали, ставим шкив на место, не забываем про ремень генератора и датчик коленвала, далее защиту ремня и можно запускать двигатель.

1. Проверьте натяжение ремня. Правильно натянутый ремень должен поворачиваться на 90° от усилия пальцев (1,5–2 кгс) посередине между шкивами коленчатого и распределительного валов.

2. Беру двумя пальцами между распредвалов и вверх вниз. 5-6 мм колебается туда-сюда, тогда оставляю.

3. Отрегулировать натяжение ремня ГРМ при помощи специального прибора. Самое правильное натяжение ремня равно усилию 2кГс. Достигнув этого результата закрепляем крепежную гайку.

4. в «Руководстве», подробно описан метод ручной проверки. Он предусматривает проверку натяжения зубчатого ремня в средней части ветви между шкивами распределительных валов. Оно должно быть таким, чтобы под действием предмета шириной 3 мм с усилием в 10 кг прогиб ремня составлял 5,4 мм. Допускаются отклонения в любую сторону не более 0,2 мм. Двигатель должен иметь «комнатную» температуру (+15-30°С). Перетянутый ремень обрывается — прочность нитей корда ограниченна. И чем сильнее натянут ремень, тем быстрее порвутся нити. Ослабленный ремень тоже долго ходить не будет, т.к. при заходе на шкив зубья ремня не попадают во впадины зубьев шкива – происходит подрез и последующий отрыв зубьев от основы.

Выставляем зажигание на инжекторном двигателе

Как видно из приведённой схемы, которая реализована в инжекторных восьмиклапанниках, для корректной работы системы зажигания электронному блоку управления двигателем необходимо подать нужную информацию с датчиков. Основной датчик для работы системы — датчик положения коленчатого вала. Он находится на отливе блока цилиндров рядом со шкивом привода генератора, слева от него, если смотреть в торец коленвала.

Датчик положения коленчатого вала

На шкиве коленвала установлен задающий зубчатый диск, который генерирует электромагнитные колебания, а датчик преобразует их в импульс, этот импульс подаётся на ЭБУ. Блок управления, отталкиваясь от положения коленвала, подаёт сигнал на модуль зажигания, который и распределяет искру между свечами.

  1. Снимаем защитный кожух с привода газораспределительного механизма.

    Снимаем защитный кожух ГРМ

  2. Контролируем зазор между датчиком и задающим зубчатым диском. Он не должен быть больше 0,5-0,7 мм, в противном случае импульс от датчика на ЭБУ будет слишком слабым, а это чревато пропусками в искрообразовании.

    Схема поступления сигнала от датчика коленвала: 1 – задающий диск коленчатого вала; 2 – датчик положения коленвала; 3 – угол поворота коленчатого вала; 4 – выходной сигнал датчика положения коленвала

  3. Если зазор между датчиком и диском в норме, контролируем соответствие меток. Это необходимо для того, чтобы убедиться в том, что шкив на коленвале не сместился на шпонке. В таком случае датчик будет давать неверные показания и система подачи топлива и система зажигания не смогут работать корректно.
  4. Совмещаем метку на маховике с меткой на картере КПП. Для этого существует лючок, в котором видно обе метки. Проворачивая коленвал, добиваемся полного совмещения двух меток.

    Совмещаем метку на маховике с меткой на картере КПП

  5. Вторая метка находится на шкиве масляного насоса, она в этот момент должна совпадать с приливом на блоке цилиндров.

    Контролируем совпадение меток на шкиве масляного насоса и прилива на блоке цилиндров

  6. Третья метка находится на зубчатом шкиве привода распредвала. Она должна совпасть с приливом на головке блока (крышки ремня ГРМ). Подробнее о натяжении ремня ГРМ здесь.

    Контролируем совпадение меток на зубчатом шкиве привода распредвала и крышке ремня ГРМ

Если три метки совпали, значит в этот момент поршни первого и четвёртого цилиндров находятся в верхней мёртвой точке. Именно в этот момент пропуск между зубьями на задающем диске должен совпадать с приливом на блоке цилиндров, а 20-й зуб от пропуска — с датчиком положения коленвала. Именно в этот момент датчик подаёт импульс на блок управления двигателем, указывая ему, что поршень первого цилиндра находится в верхней мёртвой точке такта сжатия.

Проверяем выполненную работу. Пошаговая инструкция

Как видно из приведённой выше схемы, система зажигания состоит из высоковольтного и низковольтного контуров. В связи с этим есть несколько моментов, которые надо знать при проверке системы.

Для проверки состояния системы будут необходимы плоскогубцы с изолированными ручками, штатный набор инструментов и мультиметр

Обращаем внимание, что проверяем мы только работу цепей, а не работу микропроцессорной части. Для этого необходимо компьютерное оборудование и специальная подготовка

  1. Проверяем при отключённом зажигании контакты на всех разъёмах в системе. В первую очередь — плотность посадки и контакт высоковольтных проводов в модуле зажигания.
  2. Снимаем колодку с модуля и проверяем напряжение на клеммах С и В. Мультиметр выставляется в режим контроля низкого переменного тока. Подробнее см. «проверка модуля зажигания«.

    Проверяем напряжение на клеммах С и В модуля зажигания

    Проверка 2 и 4 контакта катушки зажигания мультиметром

  3. Проверяем высоковольтные провода. Для этого вставляем в колпачок заведомо рабочую свечу и плотно прикладываем её к блоку цилиндров или к головке. Проворачиваем двигатель стартером, при исправном проводе должная проскочить искра. Так проверяют все четыре провода высокого напряжения.

    Проверяем провода высокого напряжения

  4. Если искры нет ни на одном проводе, модуль зажигания подвергается детальной проверке, а чаще всего — замене.
  5. Если после проверки цепей и заведомо исправных свечах зажигания и выставленных метках двигатель не запускается или работает некорректно, причину следует искать в системе питания.

Таким образом можно своими руками проверить и выставить зажигание на ВАЗ-2114 с инжекторным 8-клапанным двигателем. Удачной всем работы!

Подготовительные работы

Визуальная проверка ремня осуществляется путем снятия пластиковой крышки, прикрученной болтами М6 с головкой под ключ 10 мм. Изделие, на котором имеются трещины, надрывы или отслоения, нужно менять сразу. Если при визуальном осмотре дефектов не обнаружено, то необходимо проверить натяжку, для чего на свободном участке повернуть ремень ГРМ вокруг своей оси. При хорошей натяжке он не повернется более чем на 90°.

Когда обнаружено слабое натяжение, надо подтянуть ремень, чтобы впоследствии он не перескочил на несколько зубьев, что сделает невозможной нормальную работу двигателя. Вопрос решается с помощью натяжного ролика, выдвигаемого вперед.

Если ролик выдвинут на максимум, то замена ремня ГРМ на авто Лада Калина неизбежна. Для этого потребуются такие инструменты:

  • стандартный набор гаечных ключей и головок с воротком и удлинителем;
  • отвертка;
  • домкрат;
  • пассатижи, имеющие тонкие сужающиеся губки, применяются для извлечения стопорных колец.

Автомобиль устанавливается над смотровой канавой и надежно фиксируется противооткатными башмаками. Затем надо поднять правую переднюю сторону машины и снять колесо. Чтобы добраться до шкива коленчатого вала, нужно обязательно демонтировать брызговики, установленные по бокам двигателя.

https://youtube.com/watch?v=lj_YpVhfTEA

Как установить момент зажигания на ВАЗ 2108-ВАЗ 21099?

  • Установка момента зажигания, и его проверка.
  • Дополнительная информация.

Установка момента зажигания, и его проверка:

Примечание! Прежде чем начать, обязательно для себя учтите один факт. Установка зажигания производится строго на холостом ходу, при этом вращение коленвала должно быть в районе «820-900» оборотов в мин!

1) Сперва отсоедините тоненький шланг, от штуцера вакуумного регулятора.

2) Далее для того что бы проверить момент зажигания, проделайте следующие операции:

• Подсоедините «плюсовой» зажим который идет от стробоскопа, к клеме «плюс» которая находится на аккумуляторной батареи.

• Затем подсоедините всё к той же аккумуляторной батареи, но только на этот раз уже к клеме «минус», зажим «массы» который идет от стробоскопа.

• Следом отсоедините кончик высоковольтного провода, от вывода крышки трамблера «первого цилиндра».

Примечание! Где располагается на крышки трамблера, вывод «первого цилиндра» вы сможете увидеть по маркировки, которая нанесена на самой крышки, подробнее смотрите фото:

• Теперь подсоедините к выводу «первого цилиндра» датчик который идёт от стробоскопа, а после того как датчик будет подсоединён, установите высоковольтный провод на этот датчик.

Контроль работоспособности зажигания

Результаты настройки зажигания необходимо протестировать в процессе движения машины. Перед этим предварительно прогрейте двигатель и после разгона 45-50 км/час, включив 4-ю передачу, энергично нажмите педаль «газа». При правильной регулировке зажигания в этот момент должны кратковременно (1-2 сек) появиться и сразу исчезнуть характерные хлопки в результате детонации с последующим энергичным набором скорости. Если это не произошло, проверните корпус трамблёра на 1 позицию против часовой стрелки. Когда детонация продолжается более 2 секунд, корпус необходимо провернуть по часовой стрелке на 1 деление.

Инструкция по снятию и установке ремня ГРМ на Ладе Калине

Первым делом необходимо , а затем открутить три болта крепления боковой крышки двигателя, под которой находится весь механизм ГРМ:

И снять ее, чтобы она нам больше не мешалась:

Когда ремень ослаблен, то его можно снимать со звезды распредвала, ролика и шестерни привода водяного насоса (помпы):

Но в данный момент снять его до конца не получится, так как снизу его блокирует шкив привода генератора, который необходимо открутить. Для большего удобства можно снять переднее правое колесо, предварительно подняв автомобиль домкратом. Таким образом доступ к гайке крепления шкива будет получше.

Теперь хочу обратить ваше внимание на тот факт, что на фото ниже будет показан восьмерочный вариант, а на Калине он совсем другой. Но суть снятия остается такой же: необходимо удерживать коленчатый вал от проворачивания и в этот момент откручивать болт

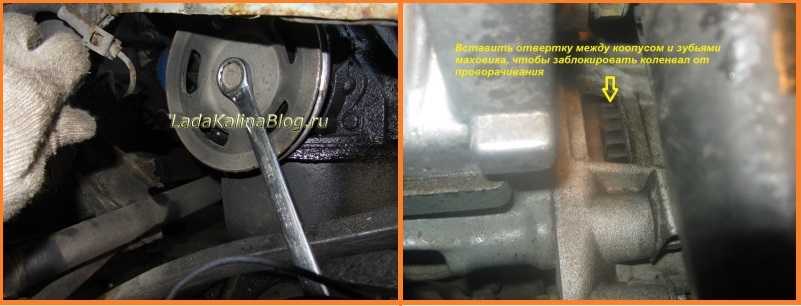

Блокировать коленвал можно толстой плоской отверткой, вставив ее конец в окно картера сцепления (где вы смотрели метку на маховике).

Отворачиваем болт до конца рукой, как показано на фото ниже:

И снимаем шкив с коленчатого вала Калины:

А вот теперь можно снимать полностью ремень ГРМ, так как больше его ничего не удерживает:

Натяжной ролик ремня также лучше менять заодно. Достаточно открутить гайку его крепления и снять его со шпильки, как это показано на фотографии ниже:

Обратите внимание, что под роликом находится толстая шайба, наглядно она показана ниже:

При установке сначала вставьте ее в натяжной ролик, и только после этого можно устанавливать ролик на свое место:

Прошу особо не обращать внимание на представленный на фото ролик, так как его происхождение мне вообще не известно. Обычно ставят другого типа с двумя отверстиями для натяжения под специальный ключ

А этот очень странный, и судя по всему вообще не с этой машины, так как поставить с ним ремень — это кошмар! Так, идем дальше!

Теперь можно устанавливать новый ремень ГРМ: Для этого сначала одеваем его на шестерню коленчатого вала внизу, затем сразу на звезду распредвала, чтобы натянуть большую ветвь:

В этот момент проследите внимательно за тем, чтобы шестерня коленвала не прокрутилась без звезды распредвала, иначе метки ГРМ собьются и придется выставлять их заново. Хоть это и не сложно, но лишняя потеря времени ни к чему. Затем можно одевать ремень с другого края на шестеренку помпы и на натяжной ролик. Посмотрите внимательно, чтобы все зубья плотно садились по шестерням, и затяните ролик до необходимого уровня, вставив в отверстия специальный ключ.

Хорошо натянутый ремень при работе двигателя не должен гулять волнами, как это часто бывает. То есть, на высоких и низких оборотах большая ветвь не должна отклоняться от прямой линии. Но в то же время нельзя его перетягивать. Обычно, при чрезмерной натяжке появляется характерный звук: гул от ролика. В таком случае необходимо слегка ослабить ремень.

На Ладе Калина рекомендуется производить замену ременной передачи через 40-50 000 км. Но это не значит, что за это время не нужно интересоваться состоянием ремня ГРМ. Очень даже нужно! Дело в том, что он может износиться раньше положенного ему срока, и тогда его придется менять на новый. Вот именно о замене ременя ГРМ мы и поговорим в этой статье. Здесь будет дана подробная инструкция, как провести ремонт подобной сложности самостоятельно.

Модуль зажигания

Ниже подробно описывается устройство модуля зажигания, признаки его неисправности, так же способы проверки для диагностики данной детали самостоятельно.

Устройство МЗ

Модуль зажигания представляет собой квадратную деталь внутри, которого находятся две катушки. Они представляют собой, обмотки из медной проволоки внутрь которых помещен стальной сердечник. Каждая катушка отвечает за работу двух цилиндров.

МЗ имеет вторичную и первичную обмотки, предназначенные для повышения напряжения, которое необходимо для образования мощной искры и воспламенения топливной смеси в камере сгорания.

Признаки неисправности МЗ

Модуль зажигания Калины имеет несколько типичных симптомов неисправности, таких как:

  • Троит двигатель автомобиля;
  • Рывки при движении;
  • Потеря мощности;
  • Тяжелый запуск двигателя;
  • Загорается «CHECK ENGINE»;

Чаще всего при обрыве одной из обмоток модуля зажигания из строя выходят сразу два цилиндра, так как они работают попарно. Если в автомобиле отказало сразу два цилиндра, то это явный признак поломки модуля зажигания.

Проверка

Проверка модуля зажигания подразделяется на два этапа: проверка внешнего состояния и проверка прибором.

Оценка внешнего состояния

Необходимо демонтировать модуль и провести его тщательный осмотр. На нижней части не должно быть каких-либо сколов, пробоев и т.п. повреждений. На верхней части, куда одеваются высоковольтные провода, не должно быть ржавчины, следов коррозии, а так же каких-либо сколов. Если внешне МЗ выглядит хорошо, то можно приступать к проверке мультиметром.

Проверка прибором

Проверка мультиметром производится путем замера сопротивления катушек и напряжения на цепи питания модуля зажигания. Данный способ поможет оценить состояние модуля, а так же его исправность.

Сначала необходимо проверить целостность цепи управления МЗ. Выставляем на приборе переключатель на измерение постоянного напряжения в диапазоне 20В. Включаем зажигание на автомобиле и подключаем щупы прибора к первым двум контактам на разъеме (как показано на фото). Прибор должен показать наличие напряжения в диапазоне от 11 до 13 Вольт.

Далее приступаем к проверке непосредственно модуля. Для этого выставляем переключатель прибора на измерение сопротивления в диапазоне до 200 Ом. Подключаем щупы прибора к выводам модуля, а именно к 1-3, 2-4 (как показано на картинке). Сопротивление на приборе должно быть не более 5 Ом

Следующим этапом будет проверка сопротивления на входе модуля зажигания. Для этого так же требуется установить переключатель мультиметра на измерение сопротивление в диапазоне 200 Ом. Щупы мультиметра необходимо подключить к крайним контактам модуля, прибор должен показать сопротивление не более 5 Ом.

Если в первом и втором случае замера сопротивления прибор показывает бесконечность, то есть единицу, это означает что обмотка катушки находится в обрыве и, следовательно, она неисправна.

Цена модуля зажигания калины

Чтобы исключить обрыв ремня ГРМ, завод-изготовитель рекомендует каждое ТО (каждые 15 тыс.км. пробега) выполнять проверку ремня. А замену производить через 75 тыс. км. пробега.

Чтобы правильно выполнить замену ролика ГРМ на Калине с 8 клапанным двигателем, и не повредить комплектующих системы газораспределительного вала, нужно иметь общее представление об этом техническом узле мотора.

Для общего представления данного технического узла достаточно знать следующие три пункта:

  • Основная функция роликов в системе ГРМ заключается в натяжении ремня, и удержания его для работы по заданной траектории. Помимо натяжения ремня, ролики также служат в качестве успокоителя ремня во время его работы.
  • Ролики — это механическое устройство, которое состоит из: центрального узла крепления. Данный узел представляет из себя металлический цилиндр, в центре которого со смещением высверлено отверстие под крепежный болт, или шпильку. Второй составляющей ролика является подшипник, поверх которого установлена рабочая поверхность. Она является отшлифованной цилиндрической накладкой, по которой движется ремень ГРМ.
  • Натяжители ремня ГРМ, как и сама система — находятся с правой стороны двигателя при открытии капота. Для защиты ее от повреждений, она закрывается специальным пластиковым кожухом. При снятии защитного кожуха можно увидеть два шкива, ниже которых установлены ролики. Как правило, в данной модели их два, но есть модификации двигателя, в которых установлен лишь один натяжитель ремня.

После того как автомобилист изучит данную информацию, можно приступить непосредственно к выполнению подготовительных работ перед заменой расходных комплектующих.

Раннее или позднее зажигание

Слишком ранний поджиг смеси в рабочих камерах цилиндров или слишком поздний является причиной плохой работой ДВС. Двигатель может не тянуть в гору, медленно разгоняться, сильно вибрировать и т.д.

Признаки не верно выставленного зажигания:

  • мотор заводится с трудом;
  • повышенный уровень расхода топлива;
  • мотор не может развить мощность;
  • в режиме холостого хода (ХХ) ДВС то глохнет, то перегазовывает;
  • мотор слабо реагирует на нажатие педали газа;
  • ДВС перегревается;
  • мотор детонирует.

Легко можно определить, что зажигание надо настраивать, если слышны хлопки из глушителя, автомобиль «чихает». В таком режиме рекомендуется не эксплуатировать машину, а сразу отрегулировать. Тем более, одним из признаков является детонация, которая может разрушить клапана, поршни и цилиндры.

Современные варианты двигателей: процесс регулировки УОЗ

Процесс отладки УОЗ требуется и на современных двигателях, которые оборудованы электронным впрыском. Это могут быть моторы, работающие, как на бензине, так и на дизеле. Контроль работы подобного устройства производится с помощью прошивок в бортовом компьютере. Вся система работы выглядит так: взаимодействуют между собой такие системы, как контроллер, электронные датчики в количестве нескольких штук и исполнительные устройства. Именно поэтому зажигание на машинах с подобными двигателями не выставляется.

Нормальную работу без сбоев обеспечивает бортовой компьютер – он получает сигналы от датчиков систем подачи топлива и зажигания, затем обрабатывает их. Далее проходит сверка с данными, записанными на топливных картах- механизмы, которые встроены в прошивку блока управления.

Также важно помнить, что основные сигналы в компьютер поступают от распредвала и уже знакомой системы — коленчатого вала. Прошивка учитывает их положение в момент осуществления впрыска бензина (дизеля), которую производит инжекторная форсунка

Непосредственный момент поджига важен в расчетах только для бензиновых двигателей. Учитываются и такие показатели, как обороты двигателя и его нагрузка.
Электронное управление процессом зажигания дает возможность проведения всех операций в компьютеризированной форме.

Изменить УОЗ и топливные карты можно только при помощи компьютера путем его перепрошивки. Подобная работа называется программным чип- тюнингом двигателя. Также его необходимо осуществлять, если в двигателе были произведены какие – либо изменения. Соответственно, в большинстве случаев сбои в работе системы зажигания происходят из-за проблем с электронной «начинкой» автомобиля. Проблемы устраняются после проведения диагностики – сбор и обработка сигналов, поступающих от датчиков. После того как проблема выявлена, производится ее устранение (не всегда самостоятельно). Правильность выставления меток на маховике и ГРМ, также как и карбюраторных двигателях, требуется учитывать.

Если мотор работает на дизеле, то дополнительно следует проверить провод ТНВД. В том случае, если опущены ошибки в выставлении меток, компьютер будет выдавать неправильные сигналы, сообщать о поломках. Это, в свою очередь, может повлечь за собой рассинхронизацию работы всех узлов и систем в двигателе.

Таким образом, о том, как выставить угол опережения зажигания необходимо знать каждому водителю.
