Снятие, Установка, Указания по регулировке фар Hyundai Elantra MD

СНЯТИЕ

1. Отсоедините отрицательную клемму аккумуляторной батареи.

2. Выверните 3 крепежных болта и отсоедините разъем передней фары (В).

Затем снять узел (А) передней фары.

— Старайтесь не поцарапать линзу передней фары и крыло.

Следите за тем, чтобы не повредить крепежный зажим (A).

3. Снять крышки ламп передней фары, повернув их против часовой стрелки.

Лампа передней фары (ближний свет)

1. Отключите питание лампы.

2. Отсоедините разъем.

3. Снимите пылезащитную крышку (A).

4. Отсоедините разъем.

5. Поверните лампу (А) против часовой стрелки, чтобы вынуть ее.

Фара дальнего света

1. Отключите питание лампы.

2. Снимите пылезащитную крышку (A).

3. Отсоедините разъем (A) и снимите фиксатор (B).

4. Выньте лампу (A).

Лампа указателя поворота

1. Отключите питание лампы.

2. Выньте гнездо и лампу (А) указателя поворота.

УСТАНОВКА

1. Установите лампы передней фары.

2. Подсоедините разъемы.

3. Вкрутите 3 болта передней фары.

4. Подсоедините отрицательный (-) вывод аккумуляторной батареи.

Указания по регулировке фар

Регулировка фар должна производиться при помощи специального оборудования в соответствии с инструкциями производителя такого оборудования.

При наличии нормативных требований в регионе эксплуатации автомобиля в отношении установки фар, необходимо производить регулировку в соответствии с этими требованиями.

Для регулировки передних фар попеременно вращать регулировочный механизм. Если не доступно оборудование для регулировки фар, действовать следующим образом.

1. Доведите давление в шинах до нормы, удалите из автомобиля любую нагрузку, кроме водителя, запасного колеса и инструментов.

2. Расположите автомобиль на ровной поверхности.

3. Начертите на экране вертикальные линии (вертикальные линии, проходящие через центры соответствующих передних фар).

4. Убедившись в исправном состоянии фары и АКБ, отрегулируйте фары так, чтобы область с максимальной яркостью находилась в месте с вертикальными линиями.

A: Вертикальная плоскость (ближний свет)

B: Горизонтальная плоскость (ближний свет)

C: Вертикальная плоскость (дальний свет)

Регулировка противотуманных фар

Регулировка противотуманных фар производится в том же порядке, что и регулировка фар автомобиля.

При достаточном заряде аккумуляторной батареи выполнить регулировку передних противотуманных фар, вращая отверткой регулировочный винт (А).

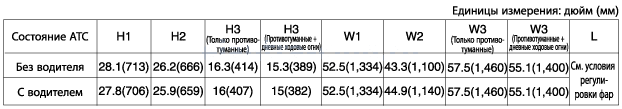

ЦЕНТР СВЕТОВОГО ПЯТНА ФАР И ПРОТИВОТУМАННЫХ ФАР

1. Передние фары (ближний свет)

A. Включите ближний свет при отсутствии водителя в автомобиле.

B. Линия обреза должна соответствовать линии обреза на рисунке.

C. Если установлен корректор наклона фар, установите регулятор на 0.

Тип для левостороннего управления

Тип для правостороннего управления

2. Включите противотуманные фары при отсутствии водителя в автомобиле.

Линия границы светового пятна должна находиться в допустимых пределах (темная зона).

Руководство по обслуживанию и ремонту Хендай Элантра

Регулировка дверей

Новые гидрокомпенсаторы против старых (видеообзор)

Устраняем СКРИП ЗАДНЕЙ ПОДВЕСКИ

Замена ламп в передних фарах

В передних фарах Хендай расположены по три светоэлемента, которые отвечают за ближний и дальний свет, а также за указатели поворотов. Для того чтобы их поменять не потребуется специального инструмента, замена ламп Элантра может проводится своими руками в условиях гаража или прямо на улице при условии достаточного освещения.

Для того чтобы начать замену открываем капот, выключаем зажигание и другое электрооборудование автомобиля. Фонарь ближнего света на Хендай Элантра находится в средней части блока фары. Снимаем пластиковую крышку, которая закрывает заднюю часть фары и защищает ее от попадания внутрь пыли и влаги. Внутри мы видим лампу ближнего света с клеммой питания, чтобы ее снять поворачиваем на 1/4 оборота против часовой стрелки и вынимаем наружу. После этого можно отсоединить клемму с проводами изменить лампочку ближнего света на новую.

Снимаем пластиковый чехол , который закрывает посадочное место для лампы ближнего света

Убираем скобу, которая прижимает цоколь

Лампы дальнего света расположены ближе к центральной линии автомобиля, их замена производится подобно ближнему свету с различием в типе элемента и способа крепления. Они прижимаются с внутренней стороны капота пружинной скобой, которую необходимо отодвинуть в процессе замены. Клемма с проводами питания подключается сзади.

Вынимаем лампу переднего поворотника

Для замены лампочек указателей поворотов необходимо снять пластиковую крышку, которая находится дальше от центральной линии машины. Под ней находится посадочное место с клеммой и проводами. Вынимаем старую лампу отключаем клемму и меняем ее на новую.

Устанавливая новые лампы, нужно проверять надежность подключения клемм питания — плохой контакт часто является причиной перегорания светоэлементов. Так же нужно плотно закрывать пластиковые крышки, чтобы внутрь фары не просочилась влага или не попала пыль. Перед началом движения необходимо проверить работоспособность всех осветительных приборов, включив зажигание и переключая все режимы их работы.

https://youtube.com/watch?v=shBnGf5NNOw

Замена ламп ближнего света Хендай Элантра 2005 заставит немного повозиться — просто засунуть руку сзади фары и достать лампочку H7 можно, но это весьма неудобно. Самостоятельно поменять лампы будет проще, сняв фару.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Лампы в передней блок-фаре

Примечание: Ниже описана замена ламп(ы) в левой блок-фаре. Замена ламп(ы) в правой блок-фаре выполняется аналогичным образом.

1. Определяем перегоревшую лампу. Затем выключаем зажигание и все электропотребители.

2. Открываем капот.

3. Чтобы произвести замену перегоревшей лампы на новую, необходимо снять переднюю блок-фару. Для этого выполняем следующие действия.

Примечание: Если получается дотянуться до лампы без снятия блок-фары, то фару снимать не требуется.

4. Ключом на 12 отворачиваем один задний болт крепления блок-фары.

5. Затем, ключом с головкой на 10 отворачиваем два передних болта крепления блок-фары.

6. После того, как мы отвернули все болты крепления, не перекашивая, извлекаем переднюю блок-фару из автомобиля по направлению вперед.

Примечание: Соблюдаем осторожность, чтобы не повредить лакокрасочное покрытие кузова автомобиля или поверхность блок-фары. 7

С обратной стороны блок-фары сжимаем стопорный язычок…

7. С обратной стороны блок-фары сжимаем стопорный язычок…

… и отсоединяем ее электрический разъем.

8. Окончательно снимаем блок-фару с автомобиля.

Выбираем лампы в фары Хендай Элантра

Для того чтобы разобраться какие лампы поставить в фары в Элантру нужно определиться по каким параметрам они различаются. Основная характеристика — тип лампы и цоколя, ее надо соблюдать всегда, иначе они не подойдут. В ближний свет подходят лампы H7 или H11 или H11B в зависимости от модификации. В дальний свет — H1. В повторителях поворотов в передних фарах — PY21W, мощностью 21Вт и напряжением 12В.

По производителям флагманами традиционно считаются Phillips, GE, Osram — ведущие компании по выпуску светотехники, в том числе и автомобильной. Их продукция обычно стоит достаточно дорого. Можно поэкспериментировать с более дешевыми брендами и компаниями отечественного производства, по отзывам лампы тройки ведущих фирм не всегда служат дольше российских или китайских.

Галогенные лампы H1 в дальний свет Хендай Элантра

Для фар ближнего и дальнего света актуальным бывает выбор оттенка свечения, обычно он бывает желтоватым или белым. Это влияет не только на внешний вид машины, но и на восприятие освещенного участка дороги в разных условиях. Оттенок света лампы зависит от температуры нагревания нити и изменяется в диапазонах:

  • 2300-3800К — желтоватый свет
  • 3900-4300K — белый свет
  • 4400-6000 — синеватый оттенок

Температура нагрева обычно указывается на упаковке

В настоящее время распространены автомобильные лампочки с колбой, покрашенной в определенный цвет (чаще всего синий, желтоватый или зеленоватый), предназначенные для тюнинга Хендай Элантра. Надо понимать, что данная технология во всех случаях снижает яркость свечения и освещенность дороги, поэтому даже дорогие светоэлементы с разноцветными колбами светят не всегда лучше более дешевых аналогов с прозрачными стеклами.
