Устройство вакуумного усилителя тормозов: проверка, принцип работы и ремонт

Разные виды насосов вакуумного типа

Насосные корпуса и детали, движущиеся внутри, изготавливают из металла, либо пластика высокой прочности. Главное их достоинство – умение противостоять агрессивным средам, которые содержатся в транспортируемых жидкостях. Важным считается прочность конструкции, точность стыковки элементов. В результате должно образоваться герметичное соединение, потоки молекул по системе будут двигаться в одном направлении. Выделяют несколько видов насосных устройств, у которых разный принцип функционирования.

Водокольцевой тип насоса

Устройство состоит из особого принципа действия. Как только срабатывает двигатель, с помощью крыльчатки вода рассредотачивается по стенкам внутри основной камеры для работы, образуя таким образом вакуумную среду. Из трубы приема поступает газ, затем он смешивается и выходит из выпускной трубы. Данные насосы применяют, чтобы очищать газы.

Что дает вода для работы конструкции:

1.жидкость способствует повышению герметичности устройства, не дает газу двигаться в обратную сторону.

2.вода служит для охлаждения, смачивания деталей, которые вращаются, так продлевается срок службы конструкции.

3.устройства с водой экономичны, долговечны.

4.существует возможность работы с газами совместно с частицами воды.

Внимание! Насосы применяют, чтобы перекачивать газы, которые включают примеси воды. Данный принцип работы используют в системах холодильников, кондиционеров

Пластинчато – роторный тип насоса

Насосы имеют корпус в форме цилиндра, внутри поверхность гладкая, имеет действующий ротор. Из-за смещенной оси получается разного размера зазор сбоку. Ротор оснащен подвижными пластинами, которые прижимаются к корпусу с помощью пружинок. Это позволяет разделить полость на секторы, у которых изменяется объем. Двигатель приводит в движение газы, разрежая среду в трубе приема, также высокое давление на выходной трубе.

Пластины выпускают из антифрикционных материалов, применяя масла с небольшой вязкостью. Данный тип насоса образует вакуум большой силы, но устройства не устойчивы к низкому качеству среды. Насосы надо чистить периодически, вода после этой процедуры загрязняется частицами смазки.

Мембранно – поршневый насос

Внутри насоса расположена мембрана в качестве движущегося элемента. Она приводится в работу рычажным механизмом. Мембрана должна отличаться прочностью к механическим нагрузкам. К стенкам внутри насоса ее надежно прикрепляют, а в центре ее крепят на движущейся шток. Это позволяет изменять размер пространства в рабочем отсеке.

Данные типы вакуумных насосов функционируют путем затягивания, и дальнейшего выталкивания транспортируемой среды. Если совместить две подобные мембраны в противофазе, то перекачиваемая жидкость начнет двигаться в нужную сторону. В конструкцию не входят вращающиеся элементы, поэтому детали не прикасаются, не трутся между собой.

Внимание! Важной деталью в насосах считается мембрана, она должна быть очень прочной, потому что постоянно двигается

Винтовой насос

Устройство приходит в действия с помощью вращающегося винта, который находится в середине рабочей полости. Вращаясь, винт выталкивает воду.

Устройство имеет такие детали, как:

1.один или два ротора.

2.статор.

3.привод движущегося типа.

Элементы конструкции точно подогнаны друг под друга, что не дает изменяться направлению движения транспортируемой среды. Во входящей трубе появляется вакуумная среда, на выпускном патрубке образуется избыток давления.

К плюсам данного насоса относятся:

1.низкий уровень шума при работе.

2.расход среды происходит равномерно.

3.можно перекачивать жидкую среду с помощью механического привода.

Внимание! Важно осуществлять своевременную смазку элементов, которые трутся между собой

Вихревый тип насоса

Корпус и лопасти образуют небольшой зазор, что позволяет эффективно направлять жидкость в одном направлении. Устройство имеет способность повышать давление, при этом иметь самовсасывающий эффект. Насосы просты в эксплуатации, в ремонте, но имеют низкий уровень КПД. Если внутрь попадут инородные мелкие фрагменты, то лопасти могут повредиться.

Проведение самостоятельной диагностики

Проверить вакуумный тормозной усилитель на нормальную работу можно следующими способами:

Другой вариант диагностики вакуумного усилителя

При заглушенном двигателе нужно нажать попробовать затормозить несколько раз. При исправной системе первое нажатие произойдет с легкостью, последующие — сложнее. Должен раздаться звук воздуха, засасываемого атмосферной полостью.
Выдернуть шланг от впускной заслонки при неработающем моторе. Если система была герметична и содержала вакуум, раздастся хлопок входящего туда воздуха.
Несколько раз выжать педаль тормоза при заглушенном двигателе. Оставить ногу на педали. Завести мотор, если система исправна — педаль, на которую приходилось давить с силой, плавно и быстро уйдет в пол.
Путем осмотра проверить шланг откачки воздуха и точку его соединения с усилителем на предмет возможного «подсоса».

4 простых теста для проверки вакуумного усилителя тормозов

Проверка вакуумного усилителя тормозов – процедура несложная, любой начинающий автолюбитель с ней легко справится. Снимать деталь с машины для проверки на неисправность нет необходимости. Для этого достаточно провести четыре простых теста, указывающих на наличие проблемы.

Тест № 1

Выполнить проверку несложно:

Запустите мотор автомобиля. Прогрейте его в течение нескольких минут.
Двигатель машины должен работать на холостых оборотах. С помощью инструмента (например, пассатижей) передавите патрубок отбора разрежения, ведущий от коллектора, либо отключите его от штуцера и заглушите последний деревянным клином.
Если нет перебоя в работе мотора – система герметична.
Повышение или стабилизация оборотов силового агрегата указывает на подсос воздуха через вакуумный усилитель тормозов или подающий шланг.

После того как вы провели проверку и определили неисправность усилителя, необходимо проверить шланг передачи вакуума. Для этого патрубок надо отсоединить и осмотреть на наличие повреждений. Далее изучите состояние хомутов. Если есть необходимость, замените их на новые.

Тест № 2

Заведите автомобиль, пусть он поработает некоторое время на холостых оборотах. Может понадобиться около семи минут. Затем заглушите двигатель и полностью выжмите педаль тормоза. Это создаст вакуум в усилителе тормозов. Далее педаль следует отпустить и тут же снова выжать.

Если при втором нажатии педали ее ход стал меньше, значит, вакуум не создается и есть проблемы в работе вакуумного усилителя тормозов. В случае, когда второе нажатие не отличается от первого, можно сделать вывод, что система исправна. Если результаты теста оказались недостаточно определенными, перейдите к следующему шагу.

Тест № 3

Нажмите на педаль тормоза около восьми раз. Сделайте это при заглушенном двигателе автомобиля. После этого еще раз выжмите педаль до упора и запустите двигатель машины. В случае, если нет проблем в работе вакуумного усилителя тормозов, в системе возникнет вакуум. Мембрана надавит на шток, тот оттянет за собой толкатель, соединенный с педалью. И в этот момент вы почувствуете, как педаль опустится еще ниже.

Если же педаль осталась на месте, это означает только одно – вакуум в системе не возник. Следовательно, существует неисправность, которая этому препятствует. В этом случае вам надо выполнить четвертую проверку.

Тест № 4

Этот способ проверки вакуумного усилителя тормозов позволит вам уточнить есть, ли утечки воздуха. Для этого заведите двигатель автомобиля, выжмите педаль тормоза до упора и заглушите двигатель.

Если в течение тридцати секунд вы не наблюдаете отклонения педали от максимально выжатого состояния, значит, проблем с вакуумным усилителем тормозов нет.

При возвращении педали в исходное положение под действием возвратной пружины мы делаем вывод, что давление внутри рабочей камеры возрастает, следовательно, есть неисправность механизма.

Принцип действия водяного насоса

Принцип работы вакуумного насоса для воды заключается в процессе вытеснения. При работе откачка воды осуществляется в результате изменения параметров рабочей камеры. Объем вакуума связан с уровнем герметичности рабочего пространства, которое регулируется, что позволяет снизить или увеличить давление в определённом месте до нужной величины.

Водяной вакуумный насос, принцип работы которого может заинтересовать потребителя, как правило, имеет цилиндрическую форму. Внутри располагается импеллер или вал с колесом, что обладает специальными лопастями. Импеллер выступает в качестве основного элемента. Колесо вращается в корпусе, который заполнен рабочей жидкостью. В результате вращательных движений лопасти захватывают воду, которая растекается по стенкам. Возникает центробежная сила, провоцирующая появление кольца из жидкости. Внутри образуется свободное пространство, которое называется вакуумом.

Устройство ВУТ

Этот узел состоит из пяти неизменных составляющих:

разделительная диафрагма из пластичного материала;
пружина возврата;
толкатель педального узла;
шток;
клапанный механизм.

На первый взгляд, вакуумник в моторном отсеке незаметен, так как он располагается в монолитном блоке с НТЦ между механизмом педали и главным цилиндром тормоза. Он представляет собой камеру, разграниченную перегородкой диафрагменного типа. Разделенные полости герметичны и равны. Одна сторона полости соединена с атмосферой, а другая с патрубком выпускного коллектора мотора, где во время работы возникает низкое давление, нежели в атмосфере.

Атмосферная часть расположена ближе к педали, а вакуумная размещается возле цилиндра. В задней атмосферном отсеке на корпусе имеется обратный клапан, который задерживает разрежение во всасывающей трубе двигателя и препятствует попаданию бензиновой смеси в узел. Степень разрежения в этой камере регулируется именно клапанным следящим механизмом. А в передней полости обратный клапан держит постоянное напряжение. Так, на перегородку с двух сторон давит одинаковое по значению давление. Сам клапан перемещается посредством толкателя, соединенного с педалью тормоза. Возвратная пружина отвечает за возвращение в исходное состояние диафрагмы после торможения. Когда машина требует наличия системы экстренного торможения, то на шток матируется специальный электромагнитный привод.

Признаки наличия неисправностей в вакуумном усилителе тормозов

При эксплуатации авто особое внимание нужно уделять вопросам герметичности конструкции и многочисленных трубок, которые подключены к ней. Определить неисправность системы можно по следующим признакам:

необходимость значительно увеличивать давления на тормозную педаль для более эффективного торможения;
сниженная величина хода тормозной педали;
торможение продолжается после отжатия педали;
неровность в оборотах двигателя по причине подсоса, идущего из вакуумного шланга;
присутствие дополнительных звуков, похожих на подсос, и производимых в процессе торможения;
полный отказ в работе усилителя.

Если усилитель выходит из строя, если двигатель просто глохнет, тормозная система обычно остаётся полностью исправной. Единственным фактором, которым выражается сбой в системе, является отсутствие усилий или увеличение их в процессе нажатия на педаль.

Необходимо очень внимательно следить за работой усилителя. Это одно из основных условий высокого уровня безопасности движения.

Описывая проблемы в работе с тормозным усилителем, можно рассмотреть некоторые причины выхода его из строя. Среди самых распространенных из них можно отметить следующие:

Потеря герметичности шланга.
Неисправность диафрагмы.
Потеря основных свойств встроенных клапанов.
Общее нарушение герметичности камер.
Поломка возвратной пружины.

Общий механизм работы тормозного усилителя давно полностью отработан. По этой причине основная масса автолюбителей достаточно редко сталкивается с проблемами и какими-либо неисправностями

Несмотря на это, систему торможения нужно время от времени тщательно тестировать, принимая во внимание общую важность её эксплуатации

Принцип работы вакуумных насосов

Вакуум формируется, когда механическим способом удаляют соединения из закрытого пространства. Это можно осуществить разными методами.

Функционирование насоса струйного типа базируется на выносе молекул газа с паровой либо водяной струей, которые имеют большую скорость и вылетают из эжектора. Дополнительно подключаются по бокам патрубки, чтобы создавалось разрежение.

Принцип работы вакуумного насоса.

Наиболее популярным является механический вариант устройства. В нем основной элемент является вращающимся либо двигается возвратно-поступательно. При этом периодически создается внутри механизма пространство, которое заполняется газовой смесью из патрубка с дальнейшим его выталкиванием через отверстие выхода. Конструкции таких насосов могут быть разными.

Схема водоснабжения с использованием вакуумного насоса.

Водокольцевой вакуумный насос. Принцип работы ВВН двойного действия

ВВН двойного действия (рис.2) работает так же, как и простого. Отличие заключается в том, что оси колеса 1 и корпуса 2, выполненного форме овального цилиндра, совпадают. Когда колесо вращается, внутренняя поверхность водяного кольца принимает форму овала 3 – и получается две полости. Из-за чего делается по два окна всасывания 4 и нагнетания 5.

Если вы подумали, что при прочих равных условиях быстрота действия этого ВВН должна быть в два раза больше, чем простого, то теоретически вы, конечно, правы, а на практике ошиблись. Из-за перемещения газа в мертвом объеме 6 обратно на всасывание и перетеканий через торцевые зазоры быстрота действия увеличивается всего в 1,4…1,5 раз. Зато овальная форма корпуса усложняет конструкцию, из-за чего увеличивается цена, и увеличивает вероятность разрыва потока вращающейся жидкости. Поэтому такая конструкция используется редко.

Ремонт ВУТ

Далеко не все автомобили позволяют вмешиваться в конструкцию ВУТ. Но иногда это возможно, например на старых вазовских моделях.

Регулировка штока

На некоторых автомобилях конструкция усилителя предусматривает возможность регулировать длину штока. Обычно нормируется его выступание за фланец усилителя в демонтированном состоянии. Проводить эту операцию приходится крайне редко, поскольку все усилители уже отрегулированы на заводе, а в дальнейшем эта величина не изменяется.

Но иногда подобной регулировкой удаётся уменьшить нежелательно большой свободный ход педали. Для этого ВУТ демонтируется, а длина штока изменяется его вращением при ослабленной контргайке.

В больших пределах делать это нельзя, поскольку либо недопустимо вырастет свободный ход, либо начнётся самопроизвольное срабатывание ВУТ с подтормаживанием колёс на ходу.

Обратный клапан

Эта достаточно простая деталь устанавливается между корпусом усилителя и вакуумным шлангом.

Проверить его просто, он должен пропускать воздух при продувке в одном направлении и блокировать при другом. При малейших сомнениях эту простейшую деталь надо заменить.

Шланги

Самым простым случаем может быть потеря герметичности подводящего разрежение шланга. Его несложно и недорого поменять на новый, никаких особых требований к нему, кроме бензостойкости и подходящих размеров не предъявляется.

Ремкомплект для ВУТ

Глубокий ремонт с использованием ремкомплекта можно рассматривать скорее как хобби, чем как действия, связанные с реальной необходимостью. Проще заменить узел в сборе. Тем не менее, ремкомплекты к старым машинам существуют.

Прежде всего в него входит резиновая диафрагма, разделяющая камеры. Иногда она рвётся при прочих исправных деталях. Также в составе комплекта имеются резиновые гофрированные чехлы штоков и уплотнительные кольца. Иногда ещё и обратный клапан вакуумного шланга.

Для замены всех этих деталей усилитель надо снять и разобрать. При разборке потребуется отогнуть завальцовку, соединяющую половинки корпуса, после чего разъединить корпус, придерживая возвратную пружину диафрагмы.

После замены резиновых деталей корпус собирается в обратном порядке и его половинки завальцовываются.

Ездить с неисправным усилителем категорически нельзя. Вся система тормозов рассчитана на его наличие и не сможет обеспечить безопасность при неполадках в одном из своих важных элементов конструкции.

Что такое вакуумный насос и для чего он нужен

Вакуумный насос: это электронное устройство, которое испытывает электрическое и механическое воздействие. Техобслуживание насоса производителем не предусмотрено, и его не будут проверять отдельно от всей вакуумной линии во время обычного осмотра.

При работе бензиновых двигателей создается разрежение, которого может быть недостаточно для функционирования вспомогательных систем автомобиля. Дизельные двигатели не создают вакуум в процессе работы. В обоих случаях применяются вакуумные насосы. Разрежение, которое образуется с их помощью, необходимо различным системам – тормозам, ОВК (комплекс отопления, вентиляции и кондиционирования) и т. д.

Электрический воздушный насос находится за двигателем возле противопожарного экрана, главного цилиндра и усилителя тормозов. Его легко найти благодаря двум насадкам на верхней части, а также специфической форме корпуса. Насос поддерживает постоянный объем вакуума в резервуаре, расположенном за передним бампером.

Ответы

Морковные жопки 7 (34781) 2 11 26 8 мес

В основном он влияет на тормоза. Если он навернётся, тормозов не будет. Ну точнее будут, но ооочень хреновые, как на заглушенном двигателе.

`Fjodor` 7 (23120) 2 2 9 8 мес

Первым делом в дизеле этот насос влияет на эффективность тормозов. Далее если турбина и остальные элементы управляются вакуумом то тачка вообще ехать не будет, если установлены вакуумные подушки двигателя то при утечке вся вибрация будет передаваться на кузов.

betka2 (26) 3 (755) 5 24 7 мес

Если тебя интересуют неисправности связанные с неработоспособностью вакуумной системы, то это: тугая педаль тормоза;если турбина с измен.геометрией, то она будет не додувать (тупая будет машина);глушиться машина будет с сильной вибрацией;Это все что вспомнил, когда слетела вакуумная трубка.

_exe 7 (34537) 2 6 48 8 мес

a gde tam vakumnii nasos?:)nasos visokogo davlenija znaju,vakumnogo neznajuvoobwe zacem v dvigatele vakum??

Гришандр (22) 6 (16382) 2 6 26 8 мес

негативно, удалял его на всех дизелях что были

Виды ассенизаторской техники

На заре развития ассенизаторской техники было реализовано два модельных ряда спецтехники. К первой группе относились машины, которые осуществляли отсос коллекторским способом, то есть, за счёт коллекторского двигателя. Второй вариант спецтехники, это встроенная вакуумная помпа, который чуть позже был признан технологичным и рациональным. В коммунальной сфере санитарные нормы для ассенизаторской машины отлично были реализованы на реализованной вакуумной технологии отсоса.

Вакуумный насос согласно общему технологическому строению создаёт разряжение внутри рабочей цистерны (полностью герметичная установка), вследствие чего происходит эффект всасывания ЖБО по специальному приёмному шлангу. Встроенные специальные датчики в автоматическом режиме управляют и регулируют режим наполняемости внутри цистерны, и при достижении определённого уровня емкости автоматически отключают работу вакуумного насоса.

Продолжительность работы системы всасывания зависит от общего объёма резервуара, согласно техническим данным спецтехники, средняя продолжительность полного заполнения цистерны составляет от 4 до 12 минут. По окончании процесса всасывания, транспорт своим ходом следует в пункт утилизации ЖБО или ТБО, производится опорожнение резервуара, причём самотёком или при помощи насоса.

В целом виды и типы спецтехники ассенизаторской машины имеют одинаковую схему работы, но отличаются по:

Объёму наполняемости цистерны;
Общая технологическая наполняемость емкости;
Габариты и размеры ассенизаторской машины;
Марка шасси, на которую устанавливается навесная техника.

Общее конструкционное строение спецтехники включает в себя несколько элементов:

Цилиндрический резервуар, который имеет монтаж под небольшим углом конструкционного наклона, для удобства слива самотёком;
Вакуумная помпа специального принципа действия;
Сигнальное звуковое и световое предохранительное оборудование;
Отсек с приёмным люком и встроенным всасывающим гофро-шлангом;
Технологический кран для работы системы трубопровода;
Вспомогательное навесное и электрооборудование.

Принципиальная часть работы ассенизаторской техники

Многие задаются вопросом, как работает ассенизаторская машина, и что нужно знать в процессе эксплуатации спецтехники. Интернет-журнал «О спецтехнике», который рассчитан на информацию об условиях аренды спецтехники в России и странах СНГ, готов предоставить вам подробные технические описания по каждой группе транспорта, используемый в качестве специализированной техники на правах аренды.

Как указывалось выше, ассенизаторская машина обустроена резервуаром или герметичной ёмкостью для утилизации откачанных ЖБО, вакуумным насосом, гофрированной трубой для откачки жидкости из септиков любой конструкции, выгребных ям, дренажный общих колодцев, сливных технологических комплексов, предусмотренные для станций автомоек, а также для природных водоёмов, небольших по размерам прудов и т.д. Общий принцип работы заключается в следующем:

Один конец рабочего рукава шланга подключают к цистерне машины, а второй конец опускают в место откачки ЖБО или иной жидкой суспензии;
При помощи вакуумного насоса происходит всасывание жидкости внутрь цистерны, причём допускается ее полное заполнение. Сигнально-предохранительное устройство автоматически отключит работу насоса в случае полного заполнения резервуара;
По окончании работы машина самоходом направляется на специальную площадку по утилизации, которая отвечает высоким санитарным нормативным требованиям экологической безопасности.

Параметр насоса	Модель КО-503	Модель КО-505А	Модель КО-510
КПД	0,8-0,9	0,8-0,9	0,8-0,9
Мощность	6 кВт	9 кВт	9 кВт
Число оборотов	1450 об/мин	1150 об/мин	1450 об/мин
Производительность помпы	240 м 3 в час	310 м 3 в час	360 м 3 в час
Вращение ротора по конструкции	Есть правый и левый вариант	Есть правый и левый вариант	Есть правый и левый вариант
Габариты	470225280 мм	520290300 мм	670338310 мм
Вес	90 кг	110 кг	125 кг

Конструкция ВУ

Для представления роли вакуумного усилителя в тормозной системе, нужно разобраться, как он работает. Такие знания сделают понятными проявления неисправностей.

Вакуумный усилитель собран в герметичном корпусе, разделенном на две камеры эластичной мембраной. Мембрана механически связана с тормозной педалью. Шток мембраны упирается в главный тормозной цилиндр.

Устройство вакуумного усилителя тормозов

До начала торможения клапан, связывающий камеру с атмосферой, закрыт, а клапан разрежения открыт. С обеих сторон мембраны одинаковое низкое давление, она находится в нейтральном положении. Главный цилиндр не нагружен и не оказывает воздействия на тормозную жидкость.

При нажатии на педаль клапан воздуха открывается, клапан разрежения перекрывается. Разница давлений в камерах вызывает изгиб диафрагмы в направлении главного тормозного цилиндра. Цилиндр давит на тормозную жидкость, передавая усилие к тормозам колес.

Сила воздействия зависит от разницы разряжения и атмосферного давления, а также от площади мембраны вакуумного усилителя. Усилие от нажатия педали составляет не более четверти силы, приложенной к главному тормозному цилиндру автомобиля.

Клапан воздуха закрывается при отпущенной педали, давление в камерах выравнивается через клапан разряжения. Под действием пружины мембрана занимает нейтральное положение. Колеса растормаживаются.

Важным элементом вакуумного усилителя является обратный клапан. Он открывается при низком давлении во впускном коллекторе и закрывается при высоком. Устанавливается на корпусе усилителя, иногда на патрубке.

Более детально об конструкции можно посмотреть в видео:

Признаки неисправности вакуумного усилителя тормозов и их проявления

Как определить неисправность вакуумного усилителя тормозов?

Наибольшее воздействие на работу тормозов оказывают неисправности комплектующих усилителя:

залипание обратного клапана из-за загрязнения;
разрушение патрубка на участке от коллектора до усилителя, ослабление затяжки уплотняющих хомутов;
разгерметизация диафрагмы.

При отказе клапана, порыве патрубка разрежение в камере низкого давления не создается. Торможение требует большого усилия нажатия на педаль. Автомобиль тормозит с запозданием. При разгерметизации патрубка происходит подсос воздуха в камеру впускного коллектора, это вызывает сбои в работе двигателя.

Важно
Проверить обратный клапан можно подув в него в сторону усилителя. Он должен быть закрыт

При втягивании воздуха в себя, он открывается.

При нарушениях в работе двигателя одновременно с ухудшением работы тормозов, осматриваются патрубки, подтягиваются хомуты.

Разрушение диафрагмы определить сложно, так как корпус вакуумного усилителя неразборный. При нарушении ее целостности высокое давление воздуха попадает к главному цилиндру. Возможно завоздушивание тормозной жидкости, что делает педаль мягкой.

Когда воздух попадает в тормозную систему, происходит нагрев и расширение воздушного пузыря. При этом педаль тормоза отжимает вверх, сжимает тормозные колодки.

Новый вакуумный усилитель

Проверка исправности ВУ

Не запуская двигатель, произвести два-три качка педали тормоза, до ее фиксации в верхнем положении. Удерживать ногу с усилием на педали.
Запустить двигатель. Педаль плавно проваливается вниз. Вакуумный усилитель исправен.

Нельзя забывать, что движение автомобиля с неисправными тормозами запрещено. Необходимо произвести ремонт самостоятельно или обратиться в автосервис.

Лафхаки по диагностике вакуумного усилителя

Поделиться с друзьями:

Что делать с неисправным устройством

Теперь мы узнали, как проверить усилитель тормозов.
Что предпринять дальше? На станции технического обслуживания вам, вероятнее
всего заявят, что эту систему целесообразнее поменять на новую. Но неисправное
устройство можно либо отремонтировать и отрегулировать, либо в процессе
реконструкции заменить некоторые компоненты. И лишь в особых ситуациях замене
подлежит весь механизм.

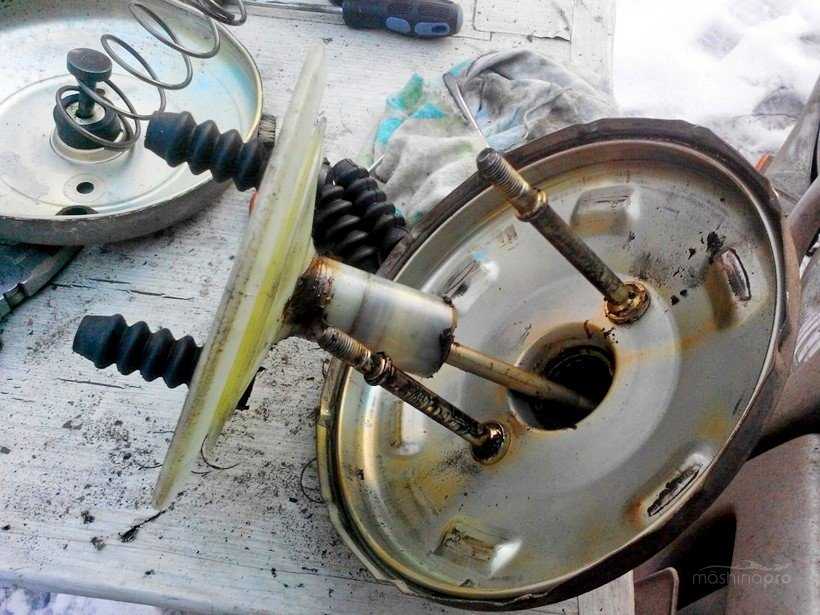

Разобранный вакуумный усилитель тормозов
Вакуумный усилитель тормозов в разборе

Регулировка
и ремонт

В ходе регулировки вакуумного помощника производится
наладка свободного движения педали тормоза. Для корректного его выставления
подгоняем длину штока

Используя регулировочный болт, проверяем зазор/выступ.
Важно правильно настроить положение самого болта – это позволит найти точное
мгновение открытия/закрытия клапанов

Ремонт
и замена

Негерметичный шланг в автомашине с бензиновым ДВС
или насос в дизельном авто нужно поменять. Если ослаблены держатели, их
необходимо затянуть. Если износились резиновые прокладки обратного клапана, используем
ремонтный набор, предварительно убедившись, что проблема только в них, а другие
компоненты ВУТ не повреждены. В принципе, обратный клапан можно заменить на
новый, так как стоит он относительно недорого, а его ремонт достаточно
трудоемкий.

С более серьезными проблемами, которые обнаружила
проверка узла, необходимо обращаться к специалистам. Потратив какую-то денежную
сумму, вы будете уверены в безопасности своей и пассажиров. Кроме того, после
реконструкции нужно сделать синхронизацию колес при замедлении движения,
проверить антиблокировочную систему и систему курсовой устойчивости. А это
проводится на стенде диагностики с применением специальных технических средств.

Причины проверки работоспособности вакуумного усилителя тормозов

Тормозная система машины полностью не откажет, даже если сломается усилитель, однако водителю придется приложить намного больше усилий для того, чтобы замедлить движение автомобиля. Явный признак выхода из строя ВУТ – педаль становится «жесткой», а эффективность торможения резко падает. Это приводит к созданию опасной ситуации на дороге.

Кроме того, проявляются и другие признаки:

свободный ход увеличивается до половины;
работа силового агрегата становится нестабильной, особенно это заметно на холостом ходу;
тормоза «заклинивает», то есть автомобиль продолжает замедляться даже тогда, когда педаль тормоза уже отпущена.

Важно. Проверку ВУТ необходимо проводить исключительно тогда, когда двигатель автомобиля заведен, поскольку правильно работать усилитель может только при подаче разрежения от мотора.. Рассмотри причины, по которым могут возникнуть указанные выше повреждения вакуумного усилителя:

Рассмотри причины, по которым могут возникнуть указанные выше повреждения вакуумного усилителя:

соединение шланга отбора вакуума неплотное, или происходит подсос воздуха через повреждение в шланге;
потеря герметичности из-за износа диафрагмы;
поломка воздушного клапана;
разгерметизация корпуса;
снижение упругости пружины.

Уплотнить соединение и заменить патрубок можно самостоятельно, только не забудьте проверить «вакуумник» на работоспособность. Однако если проверка показала, что сломался усилитель, то наверняка придется менять весь механизм.

Усилитель тормозов

Практически все современные машины оснащаются усилителями тормозов вакуумного типа. Они имеют довольно простую конструкцию, но при этом очень эффективны и достаточно надёжны.

Предназначение

ВУТ служит для передачи и повышения усилия от педали к главному тормозному цилиндру (ГТЦ). Иными словами, он упрощает действия водителя в момент торможения. Без него шоферу пришлось бы жать на педаль с неимоверной силой, чтобы заставить функционировать все рабочие цилиндры системы одновременно.

Устройство

Конструкцию ВУТ составляют:

корпус, представляющий собой герметичную металлическую ёмкость;
обратный клапан;
пластиковая диафрагма с резиновой манжетой и возвратной пружиной;
толкатель;
следящий клапан со штоком и поршнем.

Диафрагма с манжетой размещена в корпусе устройства и разделяет его на два отсека: атмосферный и вакуумный. Последний через односторонний (обратный) клапан подключён к источнику воздушного разрежения при помощи резинового шланга. В ВАЗ 2106 таким источником является труба впускного коллектора. Именно там во время работы силовой установки создаётся вакуум, который по шлангу передаётся к ВУТ.

Атмосферный отсек зависимо от того, в каком положении находится следящий клапан, может быть соединён как с вакуумным отсеком, так и с окружающей средой. Перемещение клапана осуществляется толкателем, который подсоединён к тормозной педали.

Диафрагма подсоединена к штоку, который предусмотрен для толкания поршня главного цилиндра. При её смещении вперёд шток надавливает на поршень ГТЦ благодаря чему происходит сжатие жидкости и нагнетание её к рабочим тормозным цилиндрам.

Пружина предназначена для возвращения диафрагмы в начальное положение по завершении торможения.

Как это работает

Функционирование «вакуумника» обеспечивает перепад давлений в его камерах. Когда мотор машины заглушён, оно равно атмосферному. При работающей силовой установке давление в камерах также одинаковое, однако там уже наблюдается разрежение, создаваемое движением поршней мотора.

Когда водитель жмёт на педаль, его усилие передаётся на следящий клапан через толкатель. Сместившись, он закрывает канал, который соединяет отсеки устройства. Последующий ход клапана выравнивает давление в атмосферном отсеке, благодаря тому что открывается атмосферный канал. Разница давлений в отсеках заставляет диафрагму изгибаться, сжимая возвратную пружину. При этом шток устройства нажимает на поршень ГТЦ.

Усилие, создаваемое «вакуумником», может превышать усилие водителя в 3–5 раз. Более того, оно всегда прямо пропорционально приложенному.

Расположение

ВУТ ВАЗ 2106 установлен в подкапотном отсеке машины с левой стороны моторного щита. Он закреплён четырьмя шпильками на пластине кронштейна педалей тормоза и сцепления. ГТЦ зафиксирован на корпусе «вакуумника».

Лучшие пластинчато-роторные модели

Pfeiffer Vacuum DuoLine

Технические характеристики:

габариты 127х172х61 см;
вес 9,6 кг;
расход 1,25 м3/час;
максимальное значение давления 3*10-3 МБар.

Пластинчато-роторная модель, которая рассчитана на обеспечение низкого и среднего вакуума. Устойчива практически ко всем агрессивным веществам, поэтому может использоваться почти в любых условиях. Модель обладает большим ресурсом и высокой надежностью. Может использоваться в качестве форвакуумного насоса. Конструкция подразумевает использование масла. Это не только продлевает срок службы устройства, но и обеспечивает более низкое давление, предотвращает утечки.

Elmo Rietschle V-VC 50-150
