Замена предохранителей mazda cx-5 с 2011 года

Блок в салоне

Находится под защитной крышкой на левой стойке около ноги водителя.

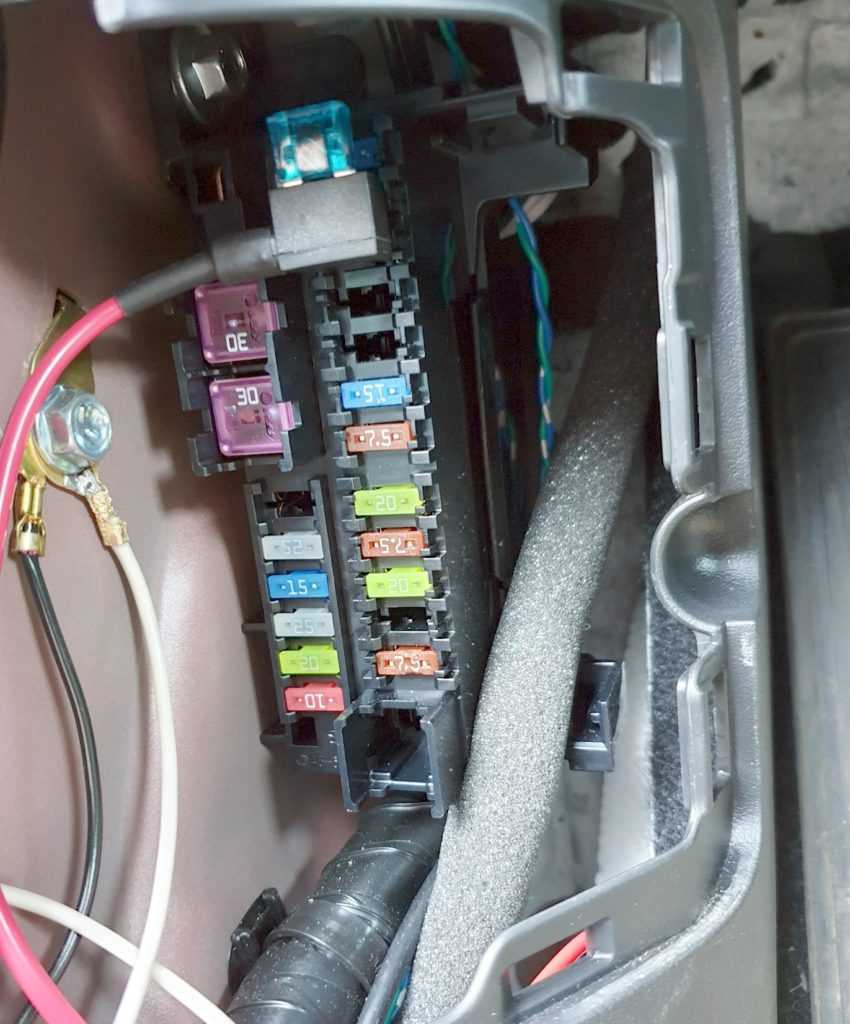

Фото — пример

Схема

Описание

1 30А P.SEAT D — Электропривод регулировки сиденья (для некоторых вариантов исполнения)
2 30А P.WINDOW 3 — Электрические стеклоподъемники
3 15А R.OUTLET3 — Дополнительные электрические розетки
4 25А P.WINDOW 2 — Электрические стеклоподъемники
5 15А SRS2/ESCL — Замок рулевого вала
6 25А D.LOCK — Центральный электрический замок
7 20А SEAT WARM — Электро подогрев сидений (для некоторых вариантов исполнения)
8 10А SUNROOF — Вентиляционный люк в крыше (для некоторых вариантов исполнения)
9 15А F.OUTLET — Передние электрические розетки (прикуриватель)
10 7,5А MIRROR — Электрический привод регулировки зеркал заднего вида
11 15А R.OUTLET1 — Задние электрические розетки (для некоторых вариантов исполнения)
12 Резерв
13 Резерв
14 Резерв
15 Резерв
16 Резерв
17 7,5А M.DEF — Электрический подогрев наружных зеркал
18 20А R.SEAT W — Подогрев сидений
19 Резерв
20 7,5А AT IND — Индикатор трансмиссии
21 30А P.SEAT Р — Электрический привод регулировки сиденья

Подходящие модели АКБ

Для японского компактного кроссовера производства компании Мазда можно подобрать как достаточно бюджетную батарею, так и аккумулятор премиального класса стоимостью более 10–15 тысяч рублей.

Аккумуляторы для бензиновых двигателей

Владельцам бензиновых версий Mazda CX-5 стоит присмотреться к следующим АКБ, представленным по мере возрастания стоимости:

  • Gentry 60R;
  • Тюмень Asia 60R;
  • Thomas Asia 60R;
  • Varta Blue D47;
  • Bosch S4 024;
  • Bost 70R;
  • TAB Polar S 65R;
  • Moratti Asia 65R;
  • Solite 65R;
  • Exide Premium EA654;
  • FB Super Nova 55D23L;
  • Exide Start Stop EFB EL604;
  • FB 7000;
  • Solite EFB Q85;
  • Deka 65R;
  • Alphaline AGM D23L;
  • Deka Intimidator AGM 60R;
  • Optima Yellowtop R3.7.

Диапазон цен представленных аккумуляторных батарей составляет от 4,5 до 18 тысяч рублей.

Аккумуляторы для дизельных двигателей

Ассортимент для дизельных версий популярного японского кроссовера Mazda CX-5 несколько иной. Здесь предпочтительными вариантами АКБ являются следующие модели батарей:

  • AkTex Classic Asia 70R;
  • Varta Blue E23;
  • Bosch S4 026;
  • Exide Excell EB704;
  • Solite 85R;
  • Cene 80R;
  • Exide Premium EA754;
  • FB Super Nova 80D26L;
  • Alphaline E-Nex DC24MF;
  • Bost EFB S95;
  • Solite EFB S95;
  • FB 9000;
  • Alphaline AGM D26L;
  • Deka Intimidator AGM 75R;
  • Optima RedTop R4.2.

Отличные аккумуляторы на любой бюджет. Но тут цены стартуют от 5,5 тысячи рублей, а самый дорогой из представленных вариантов обойдётся примерно в 17 тысяч рублей.

Что из всего этого разнообразия выбрать, каждый автовладелец будет решать самостоятельно.

Блок под капотом

Он устанавливается в левой части моторного отсека, рядом с аккумулятором.

Фото — пример исполнения

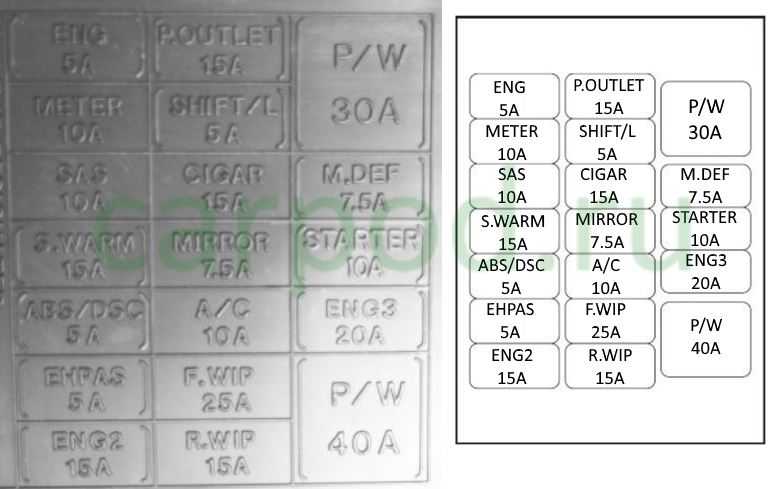

Пример схемы с крышки блока

Предохранители

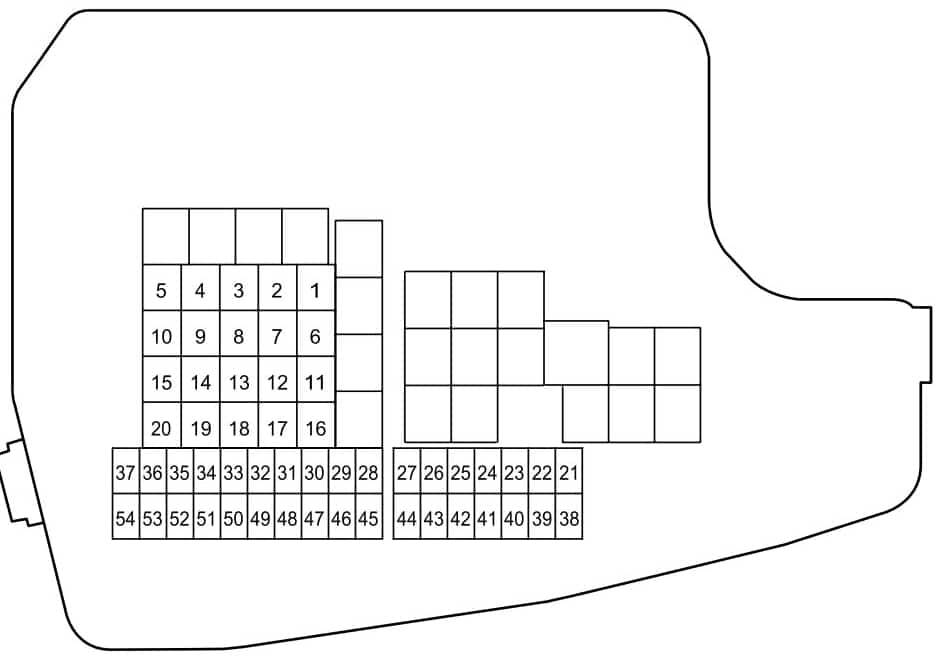

Схема предохранителей

Назначение предохранителей

1 30А ADD FAN GE — Вентилятор охлаждения двигателя
2 30А IG2 — Защита различных электрических цепей
3 30А INJECTOR — Система управления двигателем
4 40А FAN DE — Вентилятор охлаждения двигателя
5 30А P.WINDOW1 — Электрические стеклоподъемники
6 Резерв
7 40А ADD FAN DE — Вентилятор охлаждения двигателя
8 20А EVVT — Система управления двигателем
9 40А DEFOG — Электрический подогрев заднего стекла
10 40А DCDC DE — Защита различных электрических целей
11 30А FAN GE — Вентилятор охлаждения двигателя
12 Резерв
13 Резерв
14 Резерв
15 40А ENG.MAIN — Система управления двигателем
16 50А ABS/DSC M — Анти блокировочная тормозная система (ABS), противо заносная система (DSC)
17 50А CABIN +B — Защита различных электрических цепей
18 20А WIPER — Очиститель и омыватель ветрового стекла
19 40А HEATER — Отопитель / Кондиционер
20 30А DCDC REG — Защита различных электрических цепей
21 7,5А ENGINE IG1 — Система управления двигателем
22 15А C/U IG1 — Защита различных электрических цепей
23 H/L LOW L HID L — Фара (левая), фара ближнего света (левая)
24 15А H/L LOW R — Фара ближнего света (правая)
25 15А ENGINE 3 — Система управления двигателем
26 15А ENGINE 2 — Система управления двигателем
27 15А ENGINE 1 — Система управления двигателем
28 15А AT — Система управления коробкой передач, замок зажигания
29 20А H/CLEAN — Омыватель фар
30 7,5А А/С — Кондиционер
31 15А — AT PUMPСистема управления коробкой передач
32 10А STOP — Стоп-сигналы, задний противотуманный фонарь
33 15А R.WIPER — Очиститель заднего стекла
34 20А H/L HI — Фары дальнего света
35 15А HID R — Фара (правая)
36 15А FOG — Передние противотуманные фары
37 7,5А ENG.+B — Система управления двигателем
38 7,5А AUDIO2 — Аудиосистема
39 5А GLOW SIG — Система управления двигателем
40 7,5А METER2 — Комбинация приборов
41 10А METER1 — Комбинация приборов
42 7,5А SRS1 — Подушки безопасности
43 25А BOSE — Автомобили,оборудованные аудиосистемой Bose
44 15А AUDIO 1 — Аудиосистема
45 30А ABS/DSC S — Анти блокировочная тормозная система (ABS), противо заносная система (DSC)
46 15А FUEL PUMP — Топливная система
47 25А FUEL WARM — Подогрев топлива
48 TAIL — Габариты
49 Резерв
50 50А HAZARD — Фонари аварийной сигнализации, указатели поворота, передние и задние габаритные фонари, фонари освещения номерного знака
51 Резерв
52 15А R.OUTLET2 — Электрические розетки
53 15А HORN — Звуковой сигнал
54 15А ROOM — Плафон освещения салона

Реле

Схема реле

Обозначение реле

TNS RELAY (TAIL) РЕЛЕ TNS (ГАБАРИТОВ)
A/C RELAY РЕЛЕ КОНДИЦИОНЕРА
FUELINJECTOR RELAY РЕЛЕ ТОПЛИВНОГО ИНЖЕКТОРА
ELECTRIC AT OR OIL PUMP RELAY РЕЛЕ ЭЛЕКТРИЧЕСКОЙ ТРАНСМИССИИ ИЛИ РЕЛЕ МАСЛЯНОГО НАСОСА ТРАНСМИССИИ
HEADLIGHT HI RELAY РЕЛЕ ПЕРЕДНИХ ФАР
STARTER RELAY РЕЛЕ СТАРТЕРА
BLOWER RELAY РЕЛЕ ВЕНТИЛЯТОРА
ELECTRIC VARIABLE VALVE TIMING RELAY РЕЛЕ ЗАРЯДКИ ЭЛЕКТРИЧЕСКОГО КЛАПАНА
REAR WINDOW DEFROSTER RELAY РЕЛЕ РАЗМОРАЖИВАНИЯ ЗАДНИХ ОКОН
FUEL PUMP RELAY РЕЛЕ ТОПЛИВНОГО НАСОСА
OUTLET RELAY РЕЛЕ ЭЛЕКТРИЧЕСКИХ РОЗЕТОК
HEADLIGHT LO RELAY РЕЛЕ ФАРЫ (БЛИЖНИЙ)
IG1 RELAY РЕЛЕ ЗАЖИГАНИЯ
FRONT FOG LIGHT RELAY РЕЛЕ ПЕРЕДНИХ ПРОТИВО ТУМАННЫХ ФАР
COOLING FAN RELAY NO.2 РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА № 2
MAIN RELAY ГЛАВНОЕ РЕЛЕ
COOLING FAN RELAY NO. 3 РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА № 3
DRL RELAY РЕЛЕ ДХО
HORN RELAY РЕЛЕ СИГНАЛА
COOLING FAN ACC RELAY РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ

На этом всё. А если остались вопросы или знаете что можно сделать в неё лучше либо исправить — пишите в комментарии.

Блок под капотом

Под капотом мазда сх 7 предусмотрены два блока: (1) главный блок предохранителей и реле и (2) дополнительный блок реле.

Главный блок

Для доступа к блоку надо поднять защитную крышку.

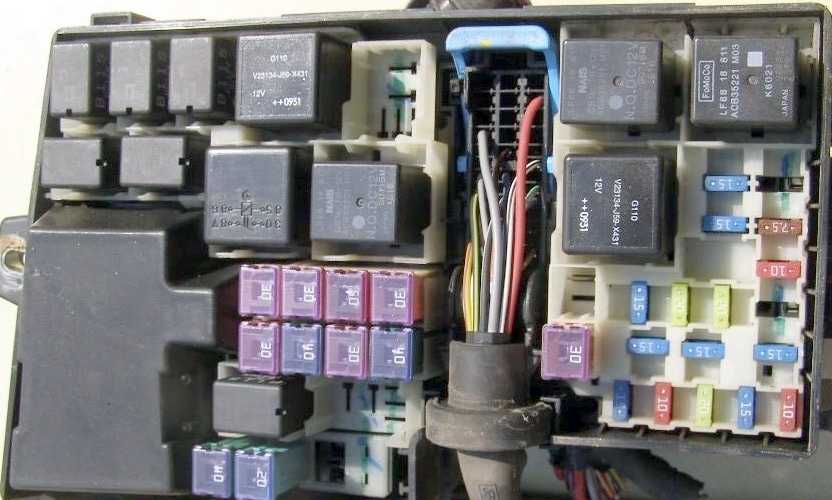

Фото — пример

Схема

Назначение предохранителей 1

1 40А IGN2 — Система зажигания
2 40А BLOWER — Электромотор вентилятора
3 60А BTN — Защита различных электрических цепей
4 40А FAN 2 — Вентилятор радиатора
5 40А IGN1 — Система зажигания
6 40А FAN1 — Вентилятор радиатора
7 40А P.SEAT — Сидение с электрическим приводом
8 30А INJ — Система впрыска топлива
9 20А ROOF — Люк крыши
10 30А BOSE — Аудиосистема Bose
11 30А ENGINE — Система управления двигателем
12 20А D.LOCK — Замки с электрическим приводом
13 30А P.WIND — Стеклоподъемники с электрическим приводом
14 30А FUEL PUMP — Топливный насос
14 40А IG KEY2 — Система зажигания
15 40А ABS1 — АБС
16 20А ABS2 — АБС
17 7,5А DSC — Система DSC
18 20А FOG — Противотуманные фары
19 30А DEF — Обогреватель заднего стекла
20 15А TNS — Стояночное освещение, освещение номерного знака, освещение системы входа
21 10А A/C — Кондиционер
22 20А ETC — Датчик положения педали акселератора
23 15А H/LH1 — Корректор света фар
24 15А DRL — Дневной свет фар
25 15А H/L LO RH — Правая фара ближнего света
26 15А H/L LO LH — Левая фара ближнего света
27 7,5А ENG BAR 2 — РСМ (модуль распределения питания)
28 10А ЕСМ — Система управления двигателем
29 15А ENG BAR 1 — Измеритель расхода воздуха, клапан EGR
30 20А RWIND2 — Стекло подъемники с электрическим приводом
31 10А STOP — Стоп-сигналы
32 20А HORN — Звуковой сигнал
33 25А ENGB+ — РСМ (модуль распределения питания)
34 10А HAZARD — Аварийная световая сигнализация, указатели поворота

Назначение предохранителей 2

1 PCS — Система пред аварийной безопасности
2 40А BLOWER — Электромотор вентилятора
3 30А FUEL PUMP — Топливный насос
4 40А FAN 2 — Вентилятор радиатора
5 40А IG KEY1 — Система зажигания
6 40А FAN1 — Вентилятор радиатора
7 30А P.SEAT (D) — Сидение водителя с электрическим приводом
8 30А INJ1 — Система впрыска топлива
9 P.SEAT — Сидение пассажира с электрическим приводом
10 30А BOSE — Аудиосистема
11 30 ENGINE — Система управления двигателем
12 20А D.LOCK — Замки с электрическим приводом
13 30А P.WIND — Стекло подъемники с электрическим приводом
14 40А IG KEY2 — Система зажигания
15 40А ABS1 — АБС
16 20А ABS2 — АБС
17 DSC — Система курсовой устойчивости
18 20А Н/L/ CLEAN/ ROOF — Очиститель фар головного освещения
19 30А DEF — Антиобледенитель заднего стекла
20 15А TNS — Стояночное освещение, освещение номерного знака, освещение системы входа
21 10А A/C — Кондиционер
22 20А TRAILER/TCM — ТСМ
23 15А HEAD HI RH — Правая фара дальнего света
24 15А HEAD HI LH — Левая фара дальнего света
25 15А HEAD LO RH — Правая фара ближнего света
26 15А HEAD LO LH — Левая фара ближнего света
27 20А ETC — Датчик положения педали акселератора
28 7,5А ENG BAR 2 — РСМ (модуль распределения питания)
29 10А ECM — Система управления двигателем
30 10А INJ1 — Система впрыска топлива
31 15А ENG BAR 1 — Измеритель расхода воздуха, клапан EGR
32 15А FOG — Противотуманные фары
33 10А STOP — Стоп-сигналы
34 20А HORN — Звуковой сигнал
35 25А ENGB+ — РСМ (модуль распределения питания)
36 10А HAZARD — Аварийная световая сигнализация, указатели поворота

Описание реле

R4 Реле обогрева заднего стекла
R5 Реле управления цепями ламп освещения
R6 Реле drive-by-wire
R7 Реле фар
R8 Резервное реле света фар
R9 Реле топливного насоса
R10 Реле стартера №2
R11 Реле вентилятора системы охлаждения № 2
R12 Реле вентилятора
R13 Реле управления скоростью топливного насоса
R14 Реле инжектора
R15 Реле стартера №1
R16 Главное реле
R17 Реле вентилятора системы охлаждения № 1

Блок с реле

Схема

Расшифровка

  1. Реле заднего противотуманного фонаря
  2. Реле противотуманных фар
  3. Реле кондиционера
  4. Реле звукового сигнала
  5. Реле стоп-сигналов

На этом мы заканчиваем, а если Вам есть что добавить, то мы будем рады комментариям.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

FakeHeader

Comments 6

Данное сообщение возникает если АКБ порядком изношен (возникает излишняя просадка напряжения например в момент запуска или срабатывания Ястоп), либо действительно требуется подзарядка. Если зарядка с соблюдением всех требований не приводит к полному (переодически возникает) исчезновению данного сообщения, то есть смысл замены АКБ, в противном случае можно оказаться в не удобной ситуации в самое не подходящее время. У меня при батсок 60-70 все равно возникало данное сообщение, после стоянки с музыкой или светом. С заменой АКБ проблема ушла.

А зачем это надо, в следующий раз аккумулятор будет дохлый, а предупреждения не будет и встанешь где-нибудь в чистом поле. Я бы проверил аккумулятор хотя бы вилкой нагрузочной. А если знаешь, что аккумулятору капец, забей тогда на это предупреждение и все. Или на продажу готовишь?

Случай похожий, всего в жизни машины выходила два раза: 1 — порвался ремень генератора, и благодаря этой бирке вовремя была исправлена неисправность. 2 — уже с периодичностью, и причина в том, что акб уже устал, больше 6 лет ходит, но мне помогает просто подзарядка не снимая акб с клемм, потом просто запуск автомобиля — бирка уходит и около трёх недель её нет. Понимаю, что не дело это, но акб нужно дожить до весны, а так как осталось немного, новый акб нет в планах на покупку

Рекомендации по выбору зарядных устройств

Некоторые автомобилисты не знают, что возобновление заряда АКБ – это совсем не трудоемкий процесс, так как зарядить аккумулятор на Мазда СХ-5 можно даже под капотом автомобиля. Автоматизированное зарядное устройство поможет быстро и бережно заполнить батарею. Наибольшей популярностью среди автовладельцев пользуется модель CTEK MXS 10. Она соответствует всем требованиям Мазда, а также имеет ряд преимуществ:

  • компактный размер;
  • разработана специально для свинцово-кислотных батарей;
  • брызгозащитная и пыленепроницаемая;
  • способна заряжать АКБ с емкостью до 200 А-ч;
  • имеет зарядный ток 10 А (именно такой рекомендует использовать производитель для постоянного тока);
  • датчик температуры, который может самостоятельно корректировать алгоритм наполнения батареи;
  • 8-этапный режим автоматической зарядки.

Характерные признаки неисправности АКБ Mazda CX 5

  • Мутная консистенция электролита в банке;
  • Свинец осыпается с пластин;
  • При зарядке кипят несколько банок;
  • Обильное кипение всех банок;
  • В процессе зарядки аккумулятора сила тока не уменьшается, а увеличивается;
  • При нагрузке вилкой силой тока в 100А, напряжение снижается до 10 Вольт;
  • Проверка состояния путем активации ближнего света на 4 – 5 минут. В исправном состоянии напряжение показывает не менее 12.2 В. При показателях ниже 12.0 В — батарея подлежит утилизации;
  • Проверка времени до полной разрядки при помощи лампочки 100 Ватт;
  • Проверка батареи на саморазряд: заряжаем по максимуму, после чего проводим контрольный замер. Если показатель свыше 0.4 В — источник питания подлежит замене;
  • В процессе зарядки батарея чрезмерно нагревается;
  • В пластиковом корпусе трещина, вмятина, прочие дефекты, что привело к утечке электролита;
  • Вблизи батареи слышен запах сероводорода;
  • Утечка электролита из-под пробки (крышки);
  • Напряжение на тоководах ниже 9.0 В;
  • На приборной панели загорелась лампа — индикатор, оповещающий об отсутствии заряда аккумулятора.

Блок предохранителей в моторном отсеке

Если не работают передние фары или другое электрооборудование, проверьте предохранители в подкапотном блоке. Для этого выполните следующие операции:

  • Установите выключатель двигателя в состояние OFF (Выключено).
  • Выключите все бортовые потребители электроэнергии.
  • Снимите крышку блока предохранителей.

Проверьте соответствующий предохранитель на целостность плавкой вставки.

ВАЖНО! При перегорании любого предохранителя необходимо заменить его новым, рассчитанным точно на такую же величину номинального тока. ОПАСНОСТЬ! Запрещается заменять главный предохранитель (MAIN) самостоятельно

Для его замены обратитесь на сервисную станцию официального дилера Mazda. Самостоятельная замена главного предохранителя представляет опасность, поскольку он защищает электрическую цепь с высокой токовой нагрузкой. Неправильная замена чревата поражением электрическим током или коротким замыканием и пожаром

ОПАСНОСТЬ! Запрещается заменять главный предохранитель (MAIN) самостоятельно. Для его замены обратитесь на сервисную станцию официального дилера Mazda. Самостоятельная замена главного предохранителя представляет опасность, поскольку он защищает электрическую цепь с высокой токовой нагрузкой. Неправильная замена чревата поражением электрическим током или коротким замыканием и пожаром.

Установите на место крышку и убедитесь в надежности ее фиксации.

Блок предохранителей в салоне

Он расположен на левой стойке, под панелью приборов, рядом с ногой водителя.

Описание

1 30А P. SEAT D — Электрорегулировка сиденья (некоторые версии)
2 30А P.WINDOW 3 — Электростеклоподъемники
3 15A R.OUTLET3 — Дополнительные электрические розетки
4 25А P.WINDOW 2 — Электростеклоподъемники
5 15A SRS2 / ESCL — Замок рулевого вала
6 25А D.LOCK — Центральный электрозамок
7 20А SEAT WARM — Сиденья с электрообогревом (в некоторых версиях)
8 FASTENER 10А — Вентиляционный люк в крыше (в некоторых модификациях)
9 15A F.OUTLET — Передние электрические розетки (прикуриватель)
10 7,5А MIRROR — Электропривод регулировки зеркал заднего вида.
11 15А R.OUTLET1 — Задние электрические розетки (на некоторых модификациях)
12 бронировать
13 бронировать
14 бронировать
15 бронировать
16 бронировать
17 7.5A M.DEF — Наружные зеркала с электрообогревом
18 20А R.SEAT W — Подогрев сидений
19 бронировать
20 7,5А AT IND — Индикатор трансмиссии
21 30A P.SEAT P — Электропривод регулировки сиденья

Замена аккумулятора

Потребность поменять устаревший аккумулятор на Mazda CX-5 возникает при снижении максимального уровня мощности ниже 25%. Установить емкость можно при помощи нагрузочной вилки либо другим способом. Аккумуляторная батарея, потерявшая более трех четвертей заряда восстановлению не подлежит. Конструкция автомобиля упрощена, поэтому можно осуществить установку даже при отсутствии опыта.

Ход замены аккумулятора включает:

  1. Предварительно требуется отключить от отрицательного контакта старой батареи датчик электрического тока для отключения питания бортового компьютера.
  2. Отсоединить все клеммы.
  3. Затем, требуется снять планку для фиксации.

Затем, требуется подождать около 5-10 минут, пока память импульсно-кодовой модуляции не будет очищена. Затем установите новый аккумулятор в порядке, обратном снятию старого.

Блок в салоне

Находится под защитной крышкой на левой стойке около ноги водителя.

Фото — пример

Схема

Описание

1 30А P.SEAT D — Электропривод регулировки сиденья (для некоторых вариантов исполнения)
2 30А P.WINDOW 3 — Электрические стеклоподъемники
3 15А R.OUTLET3 — Дополнительные электрические розетки
4 25А P.WINDOW 2 — Электрические стеклоподъемники
5 15А SRS2/ESCL — Замок рулевого вала
6 25А D.LOCK — Центральный электрический замок
7 20А SEAT WARM — Электро подогрев сидений (для некоторых вариантов исполнения)
8 10А SUNROOF — Вентиляционный люк в крыше (для некоторых вариантов исполнения)
9 15А F.OUTLET — Передние электрические розетки (прикуриватель)
10 7,5А MIRROR — Электрический привод регулировки зеркал заднего вида
11 15А R.OUTLET1 — Задние электрические розетки (для некоторых вариантов исполнения)
12 Резерв
13 Резерв
14 Резерв
15 Резерв
16 Резерв
17 7,5А M.DEF — Электрический подогрев наружных зеркал
18 20А R.SEAT W — Подогрев сидений
19 Резерв
20 7,5А AT IND — Индикатор трансмиссии
21 30А P.SEAT Р — Электрический привод регулировки сиденья

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Блок под капотом

Он устанавливается в левой части моторного отсека, рядом с аккумулятором.

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,1,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Пример схемы с крышки блока

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Предохранители

Схема предохранителей

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,1,0 —>

Назначение предохранителей

Схема реле

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,0,0 —>

Обозначение реле

p, blockquote 23,0,0,0,0 —>

TNS RELAY (TAIL) РЕЛЕ TNS (ГАБАРИТОВ)
A/C RELAY РЕЛЕ КОНДИЦИОНЕРА
FUELINJECTOR RELAY РЕЛЕ ТОПЛИВНОГО ИНЖЕКТОРА
ELECTRIC AT OR OIL PUMP RELAY РЕЛЕ ЭЛЕКТРИЧЕСКОЙ ТРАНСМИССИИ ИЛИ РЕЛЕ МАСЛЯНОГО НАСОСА ТРАНСМИССИИ
HEADLIGHT HI RELAY РЕЛЕ ПЕРЕДНИХ ФАР
STARTER RELAY РЕЛЕ СТАРТЕРА
BLOWER RELAY РЕЛЕ ВЕНТИЛЯТОРА
ELECTRIC VARIABLE VALVE TIMING RELAY РЕЛЕ ЗАРЯДКИ ЭЛЕКТРИЧЕСКОГО КЛАПАНА
REAR WINDOW DEFROSTER RELAY РЕЛЕ РАЗМОРАЖИВАНИЯ ЗАДНИХ ОКОН
FUEL PUMP RELAY РЕЛЕ ТОПЛИВНОГО НАСОСА
OUTLET RELAY РЕЛЕ ЭЛЕКТРИЧЕСКИХ РОЗЕТОК
HEADLIGHT LO RELAY РЕЛЕ ФАРЫ (БЛИЖНИЙ)
IG1 RELAY РЕЛЕ ЗАЖИГАНИЯ
FRONT FOG LIGHT RELAY РЕЛЕ ПЕРЕДНИХ ПРОТИВО ТУМАННЫХ ФАР
COOLING FAN RELAY NO.2 РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА № 2
MAIN RELAY ГЛАВНОЕ РЕЛЕ
COOLING FAN RELAY NO. 3 РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА № 3
DRL RELAY РЕЛЕ ДХО
HORN RELAY РЕЛЕ СИГНАЛА
COOLING FAN ACC RELAY РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ

p, blockquote 24,0,0,0,0 —> p, blockquote 25,0,0,0,1 —>

Давно собирался задать вопрос и все не доходили руки. Ситуация следующая — воткнул в прикуриватель (в салоне) насос и он его спалил. Думал сгорел предохранитель, а при прохождении ТО сказали, что дело не в предохранителе, а сгорела плата. Случай по словам ОД не страховой и покупать плату надо самому. В наличие тогда их не оказалась, а система заказа не работала, в итоге забил. Хочу понять — действительно ли случай не страховой? Ведь предохранитель должен был ее сберечь и обошлось бы все его заменой, а теперь я должен покупать плату.

Буду благодарен за высказанные мнения.

  • Откуда: Москва
  • Клуб RMC: Cx-5.ru
  • Машина: MAZDA CX-5 TOURING 2WD
  • Имя: Илья

, Главный аргумент будет у ОД это прикуриватель и ничего туда кроме прикуривателя сувать нельзя, для другого есть розетка.

Был как-то судебный случай, сгорела машина от прикуривателя, суд встал на сторону ОД и производителя.

Mazda CX-5 2.0 AT 2WD Arctic White + биксенон

  • Откуда: Одинцово
  • Клуб RMC: Cx-5.ru
  • Машина: MAZDA CX-5 2.5
  • Имя: Андрей

Так Вы сами то предохранитель проверяли?

Только не просто визуально, желательно прозвонить, иногда бывает невидимое повреждение.

  • Откуда: Питер
  • Клуб RMC: Cx-5.ru
  • Машина: MAZDA CX-5 2.0 ACTIVE 2WD
  • Имя: Юрий
  • Откуда: ЯНАО
  • Клуб RMC: Cx-5.ru
  • Машина: MAZDA CX-5 2.5 SUPREME 4WD
  • Имя: Андрей

Да это по японски электрическая розетка а по русски «прикуриватель» , у двух поочередно (задний вчера салонный сегодня) сгорели предохранители от авто насоса который на 15 ампер. Предохранители тоже на 15 ампер. Причем пользовался насосом на заднем несколько дней и на переднем (колесо пропускало а в шиномонтажку некогда ехать). Ну вообщем прочитал мануал купил предохранители. Проверил салонный сгоревший оказался визуально видно, под капотом который целый на вид был, заменил его тем предохранителем который запасной на крышке находится, и что вышло не работает передняя розетка, заменил на чешские «тесла» заработало. Менял на 20 ампер чтоб насос держали, а перед ТО поставлю на 15 ампер. Тоже думал, раз поменял предохранитель на новый и не работала розетка, что то сгорело.

  • Откуда: Москва
  • Клуб RMC: Cx-5.ru
  • Машина: MAZDA CX-5 TOURING 2WD
  • Имя: Илья

В машине есть 1 прикуриватель и 2 розетки (в подлокотнике и в багажнике) и на них написано 120W

FGIPO, 120W это 10 ампер, зачем сувать туда устройства 15 амперные (180W).

Предохранители Мазда СХ 5 защищают электрические цепи автомобиля от короткого замыкания. Предохранитель имеет плавкую вставку, которая перегорает и размыкает цепь, сохраняя элементы электрооборудования. При отказе кнопки, лампы или дополнительного оборудования необходимо проверить и заменить соответствующий предохранитель

Для этого важно знать расположение каждого

Снятие и замена АКБ Мазда 6 (GJ) 2012 — 2021

Замена АКБ Мазда 6 (GJ). Порядок выполнения работ:

1. Установите автомобиль на ровную поверхность, и откройте капот. АКБ Мазда 6 находится слева от блока предохранителей и позади корпуса воздушного фильтра двигателя.

2. Ключом или головкой на 10 мм выкрутите гайку «минусовой» клеммы АКБ.

3. Снимите с аккумулятора отрицательную клемму «–».

4. Гаечным ключом или головкой на 10 мм ослабьте 2 гайки на зажиме аккумулятора, повернув их против часовой стрелки. Снимите прижимную планку.

5. Вытяните прижимную планку и два крючка «J» со старой батареи, избегая при этом контакта со стойками или клеммами.

6. Откройте пластиковую крышку положительной клеммы аккумулятора «+».

7. Головкой на 10 мм выкрутите гайку на положительной клемме «+», повернув ее против часовой стрелки.

8. Снимите положительную клемму с аккумуляторной батареи.

9. Снимите корпус батарейного отсека и отложите его в сторону.

10. Вытяните АКБ Мазда 6 из моторного отсека и аккуратно поставьте ее на землю.

Во избежание вытекания кислоты, старайтесь не ронять и не опрокидывать старую батарею.

11. Удалите весь мусор из места расположения батареи.

12. Замените АКБ Мазда 6 на новую.

13. Установите ее на пластиковый поддон в отсеке двигателя.

14. Опустите на новую батарею корпус теплозащитного экрана.

15. Подключите обратно отрицательную и положительную клеммы АКБ Мазда 6. Зафиксируйте прижимной пластиной.

Старайтесь избегать чрезмерного затягивания клеммной гайки, потому что растрескивание клеммы аккумулятора может привести к утечке кислоты.

16. Проверьте на работоспособность новый автомобильный аккумулятор: запустите двигатель, включите фары и включите дальний свет. Не забудьте отрегулировать время на часах и запрограммировать свои любимые радиостанции перед началом движения.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ас ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
