Реле зажигания ВАЗ 2107: все секреты
Маленькие и незаметные детали автомобиля практически всегда игнорируются водителями, ведь ходовая часть или сам мотор кажутся более важными и требуют особой заботы. Однако большие проблемы с машиной чаще всего возникают из-за какой-нибудь «мелочи» — например, реле зажигания. Это миниатюрное устройство, которое на ВАЗ 2107 играет очень важную роль.
Реле зажигания ВАЗ 2107
На самых первых версиях ВАЗ не было блока предохранителей и реле, то есть питание подавалось на катушку через сам замок зажигания. Такая система запуска мотора «съедала» очень много электроэнергии, к тому же контакты быстро подвергались окислению и переставали нормально функционировать.
Принцип работы
Реле зажигания — это один из элементов всей системы зажигания. Эта система состоит из:
- свечей зажигания;
- распределителя;
- конденсатора;
- кулачка прерывателя;
- катушки;
- монтажного блока;
- выключателя.
В момент запуска двигателя питание от свечей попадает на реле зажигания, которое переключает энергию с некоторых цепей. Благодаря этому на катушку подаётся то количество питания, которое необходимо для штатного запуска мотора. Для равномерности подачи тока реле напрямую работает с распределителем и конденсатором.
Месторасположение реле в автомобиле
Любые проблемы с реле зажигания на ВАЗ 2107 начинаются с того, что водитель не может с первого раза завести двигатель. Сразу же возникают подозрения относительно работоспособности тех или иных узлов, но, как правило, первым делом проверке подвергается именно реле. На «семёрке» оно находится сразу же за приборным щитком и зафиксировано под торпедой. Такое расположение нельзя назвать удобным, ведь чтобы добраться до реле, потребуется снять приборную панель полностью.
Характеристики автомобильного реле
Так как реле призвано работать с высокими токами, то одной из важных характеристик является ток, с которым оно может работать. То есть встречается маркировка 20А, 30 А, 40 А и более
На этот показатель необходимо обращать внимание при подборе реле для нагрузки известной мощности. Ведь такие большие токи при бортовом напряжении в 12 вольт на самом деле выдают не такую уж большую итоговую мощность
То есть если у нас лампы на фарах по 55 Вт, то в сумме 110 Вт. По формуле P=U*I, получается ток 110:12=9,1 А. В итоге получается, что одно реле может разом коммутировать 2 группы фар, не более. Если это целая «люстра» то ток реле выбираем исходя из мощности нагрузки, используя формулу выше… Пример приведен.
Назначение и принцип работы реле
Что такое реле и для чего оно нужно
Реле — электрическое устройство (выключатель), предназначенное для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин. Типы реле могут различаться по управляющему сигналу и по исполнению, не будем останавливаться на этом, тем более все это есть на той же википедии. Отметим лишь, что наибольшее распространение получили электрические (электромагнитные) реле. Понять для чего нужно реле из определения трудно, поэтому разжуем на простых словах: Реле предназначено для коммутации больших токов нагрузки. Другими словами является переключателем, а еще проще — принцип работы реле — малым током (например сигналом кнопки) включать цепи с большим током. А используют реле, когда исполнительное устройство (стартер, генератор, вентилятор, обогрев зеркал, клаксон и т.д.) потребляет больший ток (до 30-40 ампер).
НАПРИМЕР: Для того чтобы с маленькой кнопочки завести двигатель, необходимо, чтобы включился стартер, который потребляет от 80 до 300 ампер. Если не использовать реле, тогда кнопка не выдержит большого тока и расплавится, также как и не предназначенная для больших токов проводка. Поэтому, делают подключение через реле (между кнопочкой и стартером устанавливают реле), которое по импульсу малого тока кнопки внутри себя замыкает мощные контакты, тем самым включая стартер. Как это происходит ?
Некоторые виды реле
- реле с пятью контактами (5ти контактное реле). Если на обмотку подан сигнал, то 30 контакт отключается от 87а и подключается к 87.
- реле с четырьмя контактами (4х контактное реле). Контакт 87а или 87 может отсутствовать, тогда реле будет работать только на включение или выключение (замыкание или размыкание) силовой цепи.
Все реле имеют контакты обмотки (85 и 86 контакты).
Особенности и срок службы реле
Особенности реле Если на корпусе реле изображен значок диода, значит при его включении необходимо соблюдать полярность на контактах управления.
Срок службы реле Если реле долго эксплуатировалось при коммутации силовых цепей в предельных режимах, то искра проскакивающая при замыкании или размыкании контактов создает нагар между контактами и из-за этого возможно исполнительное устройство не будет работать или будет работать не корректно. Плохой контакт выделяет на себе тепло. При этом в силовых цепях может повышаться потребляемый ток (при плохом контакте ток электродвигателя или лампочки становится импульсно-пусковым), что влечет разогрев мест плохого контакта в коммутируемых цепях и как следствие оплавление пластмассовых деталей крепления контактов. При оплавлении деталей крепления, контакты смещаются и добавляется процесс искрения, что еще больше разогревает место контакта.
Как часто в Вашей машине выходит из строя реле?
Лада 2114 ▲Kompressor▲ с416мр47 › Бортжурнал › Замена реле зажигания ВАЗ 2114
Салют! Спасибо, что читаем эту запись! Запись о том как поменять реле зажигания
в ВАЗ 2114. Это реле не давало Мне покоя в виде то работающеговентилятора печки (отопителя) , то нет, так же нормально не работали стеклоочистители и обогрев заднего стекла. После замены все работает как надо. Предыдущее реле было с завода и проработало почти 7 лет. Это Меня удивило.
Лада 2114 Самара, 2005
Комментарии 133
Здравствуйте у меня ваз 2114.Пропал плюс на модуль зажигания где посоветуете капать реле управления двигателем поменял предохранители впорядке.При повороте ключа релюшки щелкают, а на модуле зажигания плюса нет.
К электрику обращайтесь
Приветствую. У меня ваз 21120. Трабл вот в чем-запустил мотор, глушить, а он не глохнет, ключ вынул, а мотор и приборка работают, глуши путем внимания главного реле. При этом, ставлю новое реле на 30а ни чего не меняется, ставлю реле от форд на 40а, все работает в штатном, нормальном режиме, но мотор не запустить. Что это может быть, подскажите пжста
Доброго времени суток друзья! Привет Вам из Казахстана! Проблема в не работающем вентилятора охлаждения. Поменял датчик температуры, снял фишку датчика вентилятора мешалось. Всё собрал, по достижении высшей температуры жду включения вентилятора. Он не включается. Пришлось прибегнуть к принудительному включению вентилятора отсоединив фишку датчика. Машина ВАЗ 2114. Если была такая проблема поделитесь пожалуйста. С/у Тимур. Буду безмерно благодарен.
если на вентилятор радиатора ОЖ ДВС не подаётся сигнал, то это либо датчик ОЖ, либо реле вентилятора, либо предохранитель, либо ЭБУ не даёт сигнала включения. ИМХО.
День добрый не подскажите что може быть у меня ваз 2114, неделю назад машина сутки стояла и не завлась через 2 дня решил попробывать завести -заведась как не в чем не бывало, проездил неделю такая же ситуация машина сутки не заводилась опять не заводиься бензанасос в порядке гудит, стартер крутит но нет искры … ездил каждый день . Сырость дожди на улице только на что это влияет, что может быть мне послветовали реле посмотреть еще что можеь быть?
Добрый день! У меня Ваз 2114. При резком ускорении машина ускоряется слишком резво потом перестаёт, тяга пропадает. Останавливаюсь, обороты застывают на 2000об/мин, и не падают. У кого была такая проблема? Подскажите пожалуйста. Буду безмерно благодарен. С уважением Тимур.
А при выключении зажигания падают?
Да. Машина глохнет с содроганием. При повторном запуске заводиться.
Я бы сначала проверил метки грм.
Метки ГРМ? Вот не подумал. Спасибо Павел. Проверю и напишу ответ.
Что-то похожее у Меня было на 2114. Оказалось, что шкив генератора на коленвале сместился чуток, срезав шпильку.
Вот оно что. У меня с этим всё в порядке. По вашему совету провернул коленчатый вал. Ремень слетел на два зуба. Огромное Вам спасибо. Чек не погас думаю ошибка какая небудь. Но двигатель стал работать мягче.
PavelDotsenko
А при выключении зажигания падают?
Обороты чуток поплавают и и держитсься нормально.
Я бы сбросил клемму аккумулятора на несколько минут. Потом проверил бы клапан ВУТ и шланг для ВУТ.
Непременно сделаю. Но поясните что такое ВУТ.
PavelDotsenko
Я бы сбросил клемму аккумулятора на несколько минут. Потом проверил бы клапан ВУТ и шланг для ВУТ.
Это не Вакуумник?
PavelDotsenko
Я бы сбросил клемму аккумулятора на несколько минут. Потом проверил бы клапан ВУТ и шланг для ВУТ.
Где расположены и за что отвечают устройства?
Для начала предлагаем узнать, какие предохранители и реле за что отвечают, что являет собой электрическая распиновка устройств на инжекторном и карбюраторном ВАЗ 2107. Основная часть применяющихся деталей установлена в основном устройстве, которое располагается в подкапотном пространстве. Щиток находится прямо под лобовым стеклом, напротив кресла пассажира.
Если говорить непосредственно об инжекторе и карбюраторе, то электросхема устройств не зависит от вида системы подачи горючего. То есть и карбюраторные, и инжекторные версии авто могут оснащаться новыми и старыми блоками. В версиях машин, выпущенных позже, блок может быть установлен в салоне машины под бардачком.
Старого типа
Схема блока старого образца
| № | Для чего используется |
| 1 | Этот компонент предназначен для защиты электроцепи фар реверсивного хода, двигателя печки, лампочки на приборной панели, а также реле системы прогрева заднего стекла. |
| 2 | Необходим для защиты мотора щеток стеклоочистки, системы чистки ветрового стекла и оптики, если это предусмотрено производителем. |
| 3, 4 | Вспомогательные разъемы, могут использоваться при добавлении новых девайсов. |
| 5 | Работа системы обогрева заднего стекла. |
| 6 | Предназначен для обеспечения работы прикуривателя. Иногда этот предохранитель отвечает за магнитолу, зависит от авто. |
| 7 | Девайс применяется для обеспечения бесперебойной работы мотора вентилирующего устройства, охлаждающего радиатор, а также клаксона. |
| 8 | Аварийная световая сигнализация. |
| 9 | Бесперебойное функционирование противотуманной оптики. В некоторых «семерках» этот предохранитель отвечает за работу регулятора напряжения генератора. |
| 10 | Элемент отвечает за функционирование приборной комбинации, индикатор разряда аккумулятора на комбинации, а также прочие лампочки. |
| 11 | Стоп-огни, источники внутреннего света кузова авто. |
| 12 | Фара дальнего света, правая, обмотка активации реле системы чистки оптики. |
| 13 | Дальняя фара, левая, лампочка на контрольном щитке включения дальнего света фар. |
| 14 | Габаритное освещение, индикатор освещения номерного знака, лампа света под капотом. |
| 15 | Габариты, свет приборного щитка, вещевого ящика, прикуривателя. |
| 16, 17 | Предохранительный элемент ближнего света. |
| 18 | Устройство предназначено для защиты электроцепи лампочек фар ближнего освещения. |
| 19 | Этот элемент необходим для защиты цепи лампочек оптики дальнего света. |
| Резервное гнездо | Применялось для подсоединения реле мотора вентилятора ДВС в транспортных средствах, выпущенных до 2000 года. |
| 20 | Обеспечивает функциональность звукового сигнала (гудка). |
| 21 | Необходим для обеспечения работы систем очищения оптики, если машина оборудована омывателем. |
| 22 | Отвечает за работу системы обогрева заднего стекла. |
Нового типа
Устройство нового типа
Предназначение элементов в устройстве нового типа Ниже представлена таблица описания реле, отмеченных на схеме номерами 1-6.
| Номер | Описание |
| 1 | Обеспечивает функциональность системы обогрева стекла. |
| 2 | Данное реле применяется для защиты электродвигателя системы очистки оптики. Устанавливается не на все автомобили. |
| 3 | Обеспечивает функциональность рулевого гудка. На указанной схеме в месте установки устройства находится заглушка. |
| 4 | Необходимо для защиты мотора вентилятора силового агрегата. При поломке реле есть вероятность перегрева силового агрегата. |
| 5 | Данное устройство обеспечивает функциональность источников освещения дальнего света. |
| 6 | Реле защиты электроцепи фар ближнего освещения. |
Инжектор
Устройство инжекторного БП Как мы уже сообщили, инжекторные версии «семерок» имеют аналогичный с карбюраторами блок предохранителей. Разница в том, что инжекторные авто дополнительно оборудуются блоком реле, который располагается в салоне автомобиля под вещевым ящиком.
| Номер | Назначение |
| F1 | Необходим для обеспечения функциональности основного реле. |
| F2 | Это реле предназначено для защиты ЭБУ от скачков напряжения в электросети. |
| F3 | Используется для защиты цепи топливного насоса автомобиля. При выходе из строя элемента, автолюбитель не сможет завести мотор. |
| R1 | Основное реле. |
| R2 | Устройство, применяющееся для обеспечения работы топливного насоса. |
| R3 | Предохранительный элемент вентилятора радиатора мотора. |
Схема предохранителей и реле в Калине 1
Как было сказано ранее, в Lada Kalina первого поколения блоков предохранителей и реле три. Поэтому каждый следует рассмотреть отдельно.

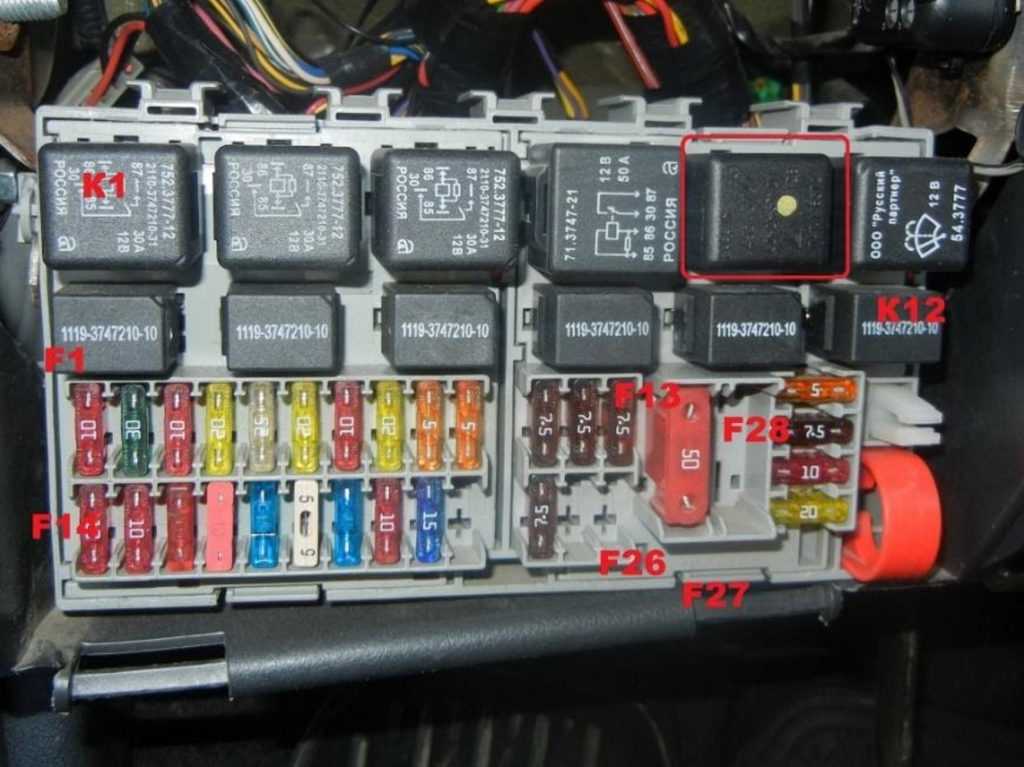

Основной блок
Чтобы понять какие предохранители установлены в основном блоке и за что они отвечают, следует ознакомится с таблицей:
| Номер | Ток срабатывания, А | За что отвечает |
| F1 | 10 | Аварийная сигнализация, указатели поворота, противоугонная система(иммобилайзер), щиток приборов |
| F2 | 30 | Электрические стеклоподъемники |
| F3 | 10 | Аварийная сигнализация |
| F4 | 20 | Омыватель и стеклоочиститель |
| F5 | 25 | ЭБУ электроусилителя руля и двигатель отопителя |
| F6 | 20 | Гудок |
| F7 | 10 | Плафоны освещения салона, щиток приборов |
| F8 | 20 | Нагревательный элемент обогрева заднего стекла |
| F9 | 5 | Габариты – правая сторона автомобиля |
| F10 | 5 | Габариты – левая сторона автомобиля |
| F11 | 7,5 | Блок управления иммобилайзера |
| F12 | 7,5 | Ближний свет – правая блок-фара |
| F13 | 7,5 | Ближний свет – левая блок-фара |
| F14 | 10 | Дальний свет – правая блок-фара |
| F15 | 10 | Дальний свет – левая блок-фара |
| F16 | 10 | ПТФ – правая сторона |
| F17 | 10 | ПТФ – левая сторона |
| F18 | 15 | Обогрев сидений |
| F19 | 10 | ЭБУ антиблокировочной системы |
| F20 | 15 | Прикуриватель |
| F21 | 10 | Выключатель заднего хода |
| F22 | 15 | Блок управления штатной сигнализацией |
| F23 | 25 | ЭУР |
| F24 | 7,5 | Эл. Магнитная муфта кондиционера |
| F25 | 30 | Питание электропакета |
| F26 | 25 | ЭБУ антиблокировочной системы |
| F27 | 50 | ЭУР |
| F28 | 40 | АБС |
Последние четыре предохранителя являются резервными и необходимы для замены перегоревших.
Чтобы узнать, какое реле и за что отвечает в Lada Kalina 1, достаточно изучить следующую таблицу:
| Номер | Обозначение |
| K1 | Стеклоочиститель фар |
| K2 | Электрические стеклоподъемники |
| K3 | Стартер |
| K4 | Дополнительное реле |
| K5 | Реле-прерыватель указателей поворота и аварийной сигнализации |
| K6 | Стеклоочиститель и стеклоомыватель |
| K7 | Дальний свет |
| K8 | Гудок |
| K9 | ПТФ |
| K10 | Обогрев заднего стекла |
| K11 | Элемент обогрева сидений |
| K12 | Муфта компрессора кондиционера |

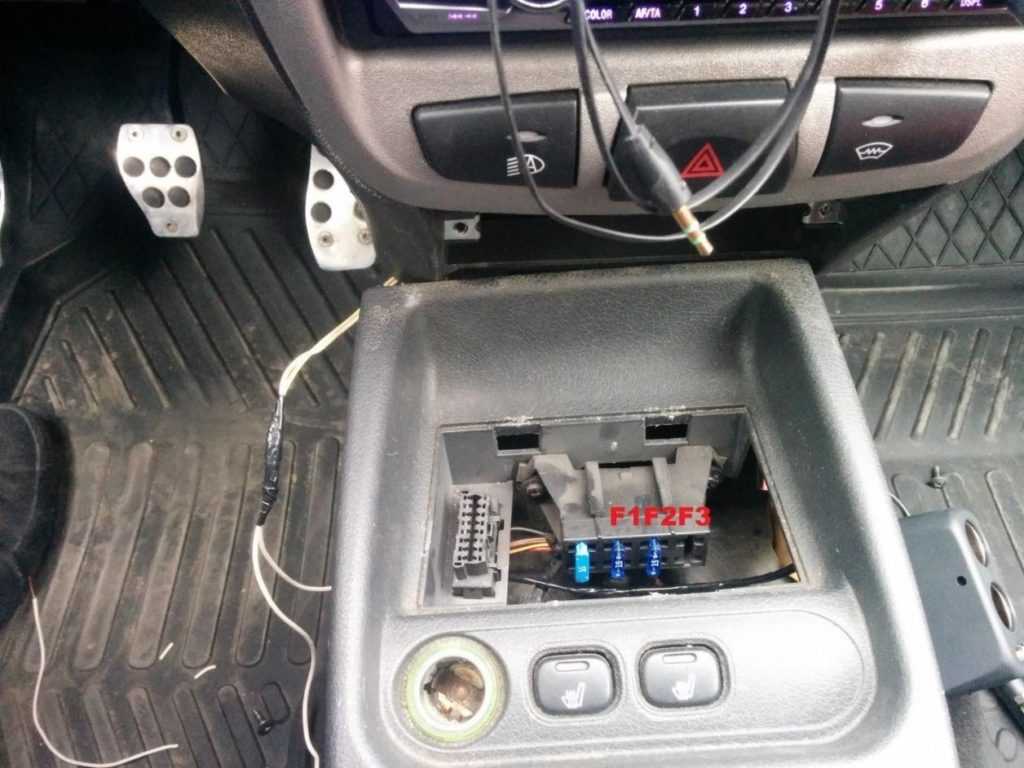

Блок предохранителей под прикуривателем
Здесь установлено всего три вставки. Назначение предохранителей – защита цепей системы впрыска двигателя.
| Номер | Ток | Обозначение |
| F1 | 15А | Цепь включения главного реле |
| F2 | 15А | Бензонасос |
| F3 | 15А | Постоянный «+» питания ЭБУ |

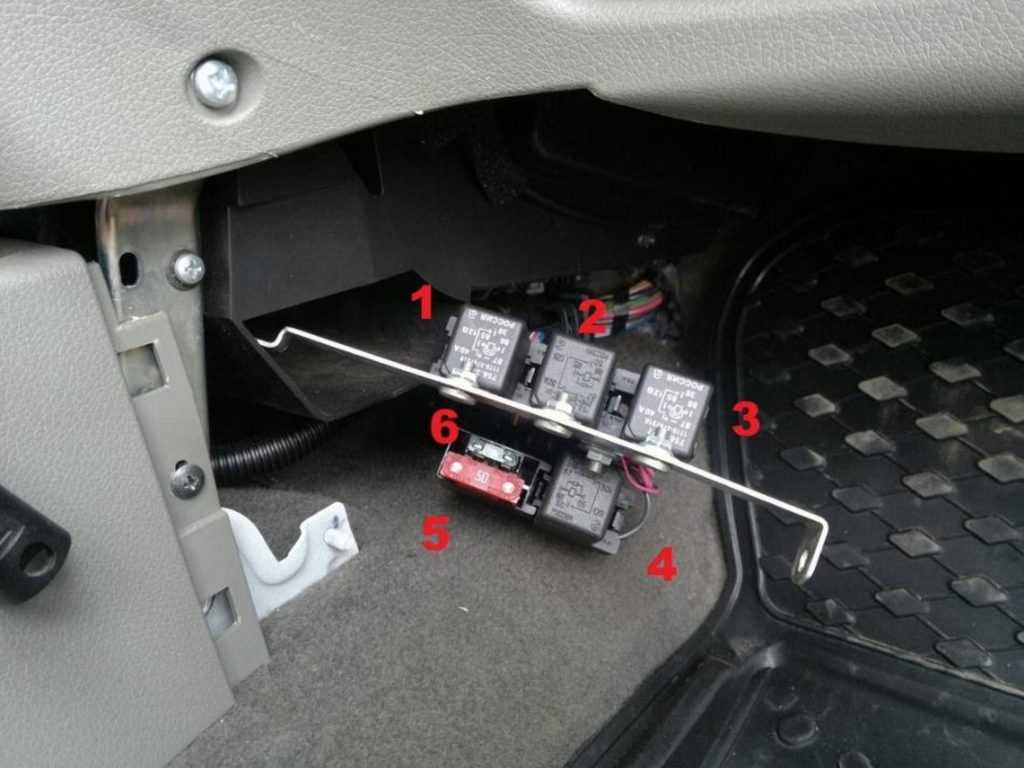

Блок предохранителей и реле под консолью
Замыкает силовые части системы впрыска двигателя. На втором поколении автомобиля, почти все реле и предохранители отсюда перейдут на основной монтажный блок.
| 1 | Низкая скорость вентилятора |
| 2 | Главное реле |
| 3 | Высокая скорость вентилятора |
| 4 | Реле топливного насоса |
| 5 | Предохранитель электровентилятора |
| 6 | — |
Подготовка к проверке
Перед тем, как проверить реле на работоспособность мультиметром, нужно понять, что вообще предстоит проверять. Для этого стоит воспользоваться даташитом (datasheet).
Они ищутся по маркировке на корпусе. Просто «забейте» в поисковик значение и найдете необходимый документ.
Иногда схема реле нанесена прямо на корпус, что удобнее. Гуглить в этом случае ничего не понадобится.
А как проверить твердотельное реле мультиметром, если ни даташитов, ни схемы нет? Придется визуально определять необходимые контакты:
Осмотр. Обычно управляющие контакты чуть светлее остальных, по этому маркеру можно сориентироваться. На схеме контакты выглядят так.
Изучение платы. Если реле впаяно, то можно найти на текстолите питающие дорожки. К тому же нередко производитель подписывает контакты.
Поиск схемы платы. Еще вариант – поискать эту плату с разбором комплектующих. В структурных схемах компоненты могут быть подписаны.
Что такое реле и как определить его контакты – понятно, осталось подготовить мультиметр. Единственное, что потребуется – проверка батарейки.
Она должна быть хорошо заряжена, иначе тестер «начнет врать».
Почему перегорают предохранители и какие симптомы
Предохранители никогда не перегорают без причины и Лада Калина – не исключение. Плавкие вставки защищают цепи от следующих неисправностей:
- Короткое замыкание.
- Перегрузка.
Задача предохранителя – спасти электрическую цепь: проводку, потребители и не допустить возникновения пожара, вызванного оплавлением проводов или иных частей электрической цепи.
Короткое замыкание – одна из причин оплавления вставки, которое чаще происходит из-за повреждения проводов, замыкания «плюса» на массу кузова или при ДТП, в результате которого жгут или отдельный провод перерубило частью кузова.
Перегрузки могут быть вызваны одновременной работой многих потребителей или при использовании низкокачественных компрессоров для подкачки шин, запитываемых от прикуривателя.
Есть и другая причина, которая происходит крайне редко – это использование китайских плавких вставок, ток срабатывания которых немного ниже, чем предусмотрено электрической цепью. Несмотря на то, что на корпусе вставки может быть указано 15А, на самом деле, эта цифра может быть занижена до 10.
Симптом сгоревшего предохранителя – полный отказ потребителя. К примеру, если прикуриватель не работает, то в 90% случаев, всему виной сгоревший предохранитель. Чтобы в этом убедиться, достаточно открыть крышку, достать плавкую вставку, руководствуясь таблицей и проверить ее целостность. Если визуально это сделать невозможно, допускается использование мультиметра в режиме прозвонки.
Исправный предохранитель должен прозваниваться, а перегоревший покажет на приборе обрыв. В случае, если замена вставки не помогла, придется диагностировать уже блок предохранителей или искать проблему в другом месте.
Где находится реле зажигания на ВАЗ 2115 и как его найти
После первых неудачных попыток запуска двигателя автомобиля ключом зажигания, не услышав привычных звуков работы стартера, большинство автолюбителей ищут причину неисправности в его поломке. Однако чаще причина – в реле зажигания.
Зачем нужно реле зажигания
Эта деталь устанавливалась и на прежних моделях автомобилей ВАЗ. При этом на ранних модификациях 2115 она может отсутствовать. В цепи стартера на ВАЗ-2115-01, 20, 21, 22 (инжектор, карбюратор) она присутствует.
Встречаются разные названия этой детали: реле зажигания, включения стартера, блокировки стартера, разгрузки выключателя зажигания или замка, главное реле.
Но в любом случае его назначение одинаково – облегчение пуска двигателя и защита стартера от износа и поломки, Он отключает питание электростартера после пуска двигателя, ограничивает токи, идущие через него, защищает от спекания контактов в замке зажигания или поворота ключа при работающем двигателе.
Кроме этого, он обеспечивает пуск стартера при включенном электрооборудовании автомобиля и слаборазряженном аккумуляторе.
Предохранители в цепи зажигания автомобилей этой модели отсутствуют.
Таким образом, эта недорогая деталь оберегает вас от дорогостоящего ремонта и облегчает запуск двигателя.
Изменения в коммутации и компоновке монтажных блоков
Так, в десятках первых лет выпуска предохранитель противотуманок располагался сразу за основным блоком, безо всякой платы, просто болтался на жгуте проводов. Позже его переместили сначала на отдельную плату с левой стороны центральной консоли, а потом в основной монтажный блок.
Как следствие, компоновка блока изменилась. Монтажный блок на 7 реле имеет каталожный номер 2110-3722010-08 , блок на 6 реле маркируется 2110-3722010, а самый новый блок получил артикул 2110-3722010-01 . Кроме этого, встречаются блоки без ножек реле включения передней оптики К1 ( 2110-3722010-12 ), есть блок с ножками, но без реле (ножки соединяются перемычками и чтобы самостоятельно установить реле головного света, перемычки нужно обрезать), в основном же попадаются блоки с ножками под реле без перемычек. Они предполагают либо установку реле К1, либо съёмных перемычек.
Как правильно выбрать реле
Итак, начнем с приведения информации об основных технических характеристиках реле, произведенных в нашей стране:
- Номинальное напряжением — 12В;
- Управляющий ток — не более 0,2А;
- Напряжение срабатывания — не менее 8,0В;
- Напряжение отпускания — 1,5 — 5,0В;
- Наибольший коммутируемый ток — 30А;
- Сопротивление обмотки — 80 Ом.
Производят отечественные реле в следующих видах:
- 3747-10 — пластиковый корпус, отсутствует ушко крепления;
- 3747 — пластиковый корпус, присутствует ушко крепления;
- 3747 — корпус выполнен из металла с ушком крепления;
- 3747 — 10 — корпус из металла, нет ушка крепления;
- 3747 — 10 — металлический корпус, отсутствует ушко крепления.
Прибегать к установке нового. более мощного реле необходимо, если вам нужно увеличить допустимое значение токов нагрузки (20-40А), что заметно больше, чем может обеспечить управляющий выход ( обычно не более, чем 0,2 А).
Как правило, силовые реле имеют две пары контактов: силовые и управляющие. Силовые контакты обозначаются цифрами 30, 87, 87а, в то время как управляющие имеют индексы 85 и 86.
Видео-обзор силовых реле для автомобиля:

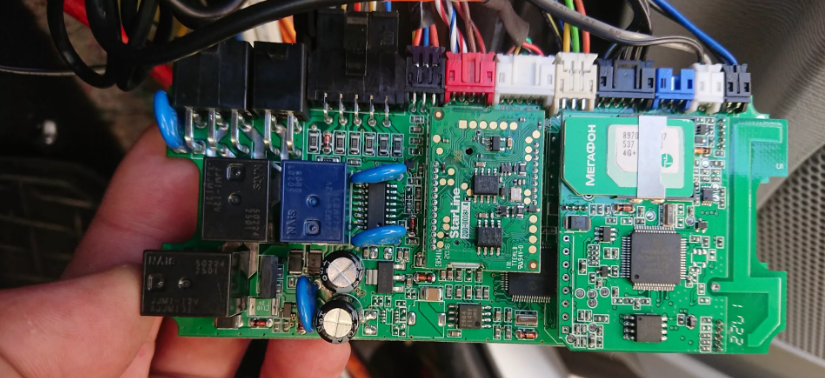

Конструкция оборудования
Система реле блокировки двигателя характеризуется достаточно простой конструкцией. Это коробочка небольших размеров, материалом производства которой является пластик. Она является блоком, с помощью которого на дистанции включается автоматическая блокировка мотора. Блок состоит из электронной платы и микросхем реле, которыми осуществляется контроль за определенными датчиками транспортного средства.
Модуль автоматической блокировки также состоит из комплекта проводов. С их помощью осуществляется подключение штатной электрической проводки транспортного средства и системы автозапуска. Благодаря небольшим габаритам данного приспособления его установка может осуществляться в любом удобном месте автомобиля. Место расположения коробки должно характеризоваться наличием точек, с помощью которых она будет подключаться к штатной проводке транспортного средства.
Работа блока автоматической блокировки мотора может осуществляться с использованием одного из двух режимов: дистанционного или автоматического. При использовании автоматического режима задать время блокировки двигателя можно по таймеру. Его программирование может осуществляться по температуре в салоне, заданному времени, температуре двигателя. Дистанционное управление двигателям транспортного средства осуществляется автовладельцем на расстоянии. С этой целью может использоваться как мобильный телефон, так и брелок автомобильной сигнализации.
Блок автоблокировки может подключаться по двум схемам. В первом случае производится автономное подключение вместе с автомобильной сигнализацией. Такая схема подключения применяется в таком случае, если транспортное средство характеризуется отсутствием охранной системы. В данном случае подключение устройства может осуществляться к автомобилям с турбированным или атмосферным, дизельным или бензиновым. Работа такого модуля может осуществляться с автоматической или механической коробкой передач.
Установка автоблокировки может осуществляться мастером без соответствующего опыта благодаря простоте
этой процедуры. С этой целью осуществляется применение модуля автоматической блокировки, а также блока обходчика иммобилайзера. Также можно использовать автосигнализацию, которая имеет данную функцию. При возникновении необходимости для установки системы автоблокировки можно обратиться за помощью к специалистам.
Законодательство
Перед практикой установки ДХО, хотелось бы немного остановиться на правовых нормах установки ДХО, а также правилах их работы.
Самое первое и основное правило – запрещена самовольная установка дополнительных световых сигналов на автомобиль. Да, вы правы, вы не имеете права устанавливать ДХО на свой автомобиль, если он не был укомплектован ими заводом изготовителем. Это будет расцениваться как внесение изменений в конструкцию транспортного средства. На каждое изменение конструкции транспортного средства должен быть получен сертификат, что само по себе дело не быстрое и не дешевое. В противном случае, сотрудники ДПС выпишут вам штраф, либо вовсе доставить ваш автомобиль на штрафстоянку.
Как же так? Мой сосед на «Оку» поставил ДХО и спокойно ездит! – спросите вы. Ему просто везет на лояльных сотрудников ДПС, которые не обращают внимания на его ДХО – отвечу я вам.
Еще раз — запрещена самовольная установка дополнительных световых сигналов на автомобиль, если он не был укомплектован ими заводом изготовителем. Поэтому, любые изменения конструкции транспортного средства вы производите на свой страх и риск. Совсем другое дело, если комплектация вашего автомобиля не включает в себя ДХО, но в более дорогих комплектациях вашей модели ДХО имеется. В этом случае, вы имеете право установить ДХО без каких-либо согласований с сертифицирующими органами.
Первое правило установки ДХО касается их расположения на кузове автомобиля (см. рисунок). Если кратко описать этот рисунок, то мы получим следующее:
- ДХО должны быть установлены на высоте от 250 до 1500 мм;
- Расстояние между близлежащими краями ДХО должно быть не менее 600 мм;
- Расстояние от внешней боковой поверхности автомобиля до близлежащего края ДХО должно быть не более 400 мм.
Теперь кратко пройдемся по правилам работы и использования ДХО:
- ДХО должны использоваться только в светлое время суток;
- Запрещено использование ДХО совместно с габаритными огнями, с ближним и дальним светом фар, а также с противотуманными фарами.
Все что не запрещено – разрешено. Вот так все просто
Отдельно хотелось бы остановиться на важном моменте, он касается использования ДХО совместно с дальним светом фар. Правило звучит примерно так: При кратковременном подаче сигнала дальним светом, при отключенных габаритных огнях и ближнем свете фар, ДХО не должны отключаться
Расшифрую: вы едете при отключенных фарах и габаритах, ДХО включены, когда вы сигналите дальним светом встречной машине о приближении к посту ДПС, ваши ДХО не должны отключаться.
Просто? Я тоже думаю, что ничего сложного тут нет. Зная законодательство и правила использования ДХО, мы готовы перейти к практике их подключения. Начнем от простого и неправильного, закончим сложным и правильным. Поехали!
Характеристики автомобильного реле
Так как реле призвано работать с высокими токами, то одной из важных характеристик является ток, с которым оно может работать. То есть встречается маркировка 20А, 30 А, 40 А и более
На этот показатель необходимо обращать внимание при подборе реле для нагрузки известной мощности. Ведь такие большие токи при бортовом напряжении в 12 вольт на самом деле выдают не такую уж большую итоговую мощность
То есть если у нас лампы на фарах по 55 Вт, то в сумме 110 Вт. По формуле P=U*I, получается ток 110:12=9,1 А. В итоге получается, что одно реле может разом коммутировать 2 группы фар, не более. Если это целая «люстра» то ток реле выбираем исходя из мощности нагрузки, используя формулу выше.. Пример приведен.
Как проверить электромагнитное реле
Давайте же проверим реле с помощью мультиметра и блока питания. Прозваниваем контакт 1 и 7 и смотрим, что у нас они звонятся, значит эти контакты соединены. Видно даже визуально.
Подаем напряжение на катушку 12 Вольт с блока питания и смотрим, что у нас получилось.
В результате у нас ярмо «приклеилось» к электромагниту (катушке) и потянула за собой коммутационный контакт. Цепь 1 и 7 у нас оборвалась, но зато восстановилась цепь контактов 7 и 4. Вот таким образом проверяются контакты реле.
Если контакты с налетом, то следует протереть их карандашным ластиком. Если прилично поджарились, а другого реле под рукой нет, то здесь поможет только шкурка-микронка. Но этот случай уже критический, так как наждачная бумага сдирает тонкий слой из благородного металла, которым покрыты «пипочки».
Целостность катушки реле проверяется с помощью мультиметра в режиме омметра. Для этого проверяем сопротивление катушки. Оно зависит от самого реле. У всех оно разное. Если сопротивления нет или оно очень маленькое — порядка пару Ом, то значит в катушке либо обрыв, либо короткое замыкание.
На схемах электромагнитные реле обозначаются вот так:
Также контакты обозначают уже просто цифрами. В данном случае:
11 — это общий контакт
11-12 — это нормально замкнутые контакты
11-14 — нормально разомкнутые контакты
Прямоугольником обозначается сама катушка реле, а выводы катушки обозначаются буквами A1 и A2.
При подаче напряжения на катушку в данном реле у нас контакт перекинется, то есть картина будет выглядеть следующим образом:
Без подачи напряжения:
После подачи напряжения:
Силовые предохранители
Основные предохранители питания и диагностический разъем находятся под крышкой рядом с прикуривателем.
 |
Цепи управления двигателем защищены тремя предохранителями, размещенными под крышкой в обшивке туннеля пола. Системные реле собраны в блок и установлены под центральной консолью. В агрегате также есть встроенный предохранитель электровентилятора системы охлаждения двигателя.
Замена главных предохранителей
- Подготовить автомобиль к работе и отсоединить клемму провода от отрицательной клеммы аккумуляторной батареи.
- Используя отвертку в качестве рычага, откройте и снимите крышку с центральной консоли.
В блоке предохранителей / реле есть пинцет для извлечения предохранителей из гнезда. Плохой предохранитель вызван перегоревшей резьбой.
Установите предохранитель на место, подключите аккумулятор и убедитесь, что двигатель работает нормально. После завершения проверки установите крышку на место.
Рекомендации по замене
Иногда провод предохранителя остается целым, а его соединение внутри предохранителя нарушается. Визуально выявить такую неисправность невозможно. В этом случае вы можете оценить состояние предохранителя с помощью омметра.
Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя. Во избежание поломки элементов системы управления двигателем не следует устанавливать предохранители с более высоким номиналом или самодельные.
Замена реле и дополнительного предохранителя
- Подготовить автомобиль к работе и отсоединить клемму провода от отрицательной клеммы аккумуляторной батареи.
- Снимите правую облицовку консоли панели приборов.
- Торцевым ключом отверните гайку крепления блока реле.
- Извлеките блок реле из-под консоли панели приборов.
- Отодвиньте агрегат в сторону по длине проводки.
Блок реле системы управления двигателем и дополнительный предохранитель: 1 — реле включения топливного насоса; 2 — предохранитель электровентилятора системы охлаждения (50А); 3 — реле включения электровентилятора системы охлаждения (низкая скорость); 4 — главное реле; 5 — реле электровентилятора системы охлаждения (высокая скорость)
Снимаем предохранитель электровентилятора системы охлаждения двигателя. Проверяем предохранитель и заменяем неисправный.
- Так же заменяем реле системы управления двигателем.
- Установите блок реле под центральную консоль и закрепите гайкой.
- Подключаем аккумулятор и убеждаемся, что система управления двигателем исправна.
- После завершения проверки установите правую облицовку консоли панели приборов.
Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя.
Ошибки при подключении
Чтобы избежать проблем, нужно учитывать основные ошибки и не допускать их:
- Плохой контакт соединений. Не стоит делать скрутки и обматывать их изолентой, это недолговечный вариант.
Следует подключать провода к реле через разъем для обеспечения надежного контакта.
- Установка реле в неподходящем месте. Если оно не закреплено и подвергается перепадам влажности, то может быстро выйти из строя.
- Использование тонких проводов. Они будут перегружаться и греться при работе, что со временем приведет к плавлению изоляции. Лучше купить вариант с запасом прочности.
- Отсутствие в системе предохранителя. При перепадах напряжения и замыканиях из строя выйдут фары или же может загореться проводка.
Подключить фары через реле несложно, так как все необходимое продается в автомагазинах, а схема очень проста. Главное – обеспечить надежный контакт соединений и проложить проводку аккуратно, чтобы она не повреждалась в процессе эксплуатации.
