Замена задних тормозных колодок KIA Rio

  • 33 1 30k
  • 180 21 210k

Фотоотчет с детальным описанием того, как проходит замена колодок задних барабанных тормозов Киа Рио.

Для замены, помимо самих колодок потребуются ступичные гайки, о которых лучше позаботиться заранее, тем более, что стоят они недорого.

Конструктив задних тормозов и ступиц неудобный. Тормозной барабан сам является ступицей, и усаживается на ось на двух подшипниках. Внутренний запрессован в барабан-ступицу и достаточно свободно садится на утолщенную часть оси, а внешний — конический. Все это поджимается гайкой со сминаемым буртиком, которая фиксируется от отворачивания смятием. От откручивания гайку предохраняет фигурная шайба, которая цепляется выступом за паз в оси. Таким образом колесо вместе с барабаном держатся на одной гайке на 21, которая еще и не затянута до упора, а регулирует прижим конического подшипника. В общем, ощущается некоторая хлипкость конструкции.

Какие задние тормозные колодки ставить на Kia Rio и когда менять?

Оригинальный номер 58315FDA01, средняя цена около 1663 руб.

  • SANGSIN SA134 — 793 руб.
  • KASHIYAMA K11177 — 840 руб.
  • Ween 1522461 — 720 руб.

Периодичность проверки — согласно регламента ТО, необходимо осуществлять проверку каждые 15 тыс.км.

Снимаем колесо, затем колпачок ступицы — сначала обстукиваем сбоку, затем плоской отверткой отжимаем. Колпачок набит смазкой подшипника, аккуратно отставляем в сторону. Расконтриваем и откручиваем ступичную гайку. В данном случае затяжка довольно слабая, замятый буртик не держит нагрузки — откручивается коротким воротком без особого усилия. Но расконтрить гайку все же прийдется, чтобы не портить паз на оси.

Подцепляем шайку и придерживая конический подшипник от выпадания, аккуратно снимаем барабан. Хотя можно вынять подшипник отдельно.

Легко покачивая, снимаем барабан. Возможно, потребуется обстучать щиток, чтобы колодки осели.

С правой стороны это выглядит так.

С целью ревизии был извлечен конический подшипник. Присутствует выкрашивание роликов, задиров нет — еще походит. Но смазку заменим на МС-1000.

Независимо от порядка снятия — разбираем колодки. Главное то — чтобы не выскочили пружинки, которые придерживают регулировочную планку. Колодки фиксируются на щитке штифтами на пружинных скобках — держим за штифт пассатижами, давим жалом плоской отвертки на скобку и поворачиваем ее (либо штифт) на 90 градусов. После снятия задней колодки с щитка — выводим соединенный с ней рычаг из зацепления с тросиком ручника. Щиток чистим от отложений, тщательно чистим и смазываем точки прилегания колодок — чтобы не подклинивали. Чистим и смазываем регулировочный механизм, пересаживаем рычаг со старой колодки на новую, устанавливаем все на место с новыми колодками.

Сначала колодки, обычно, собираются с пружинами и планками, а затем устанавливаются на щиток, но в даном случае будет удобнее действовать последовательно. Сначала ставим заднюю колодку на место, зацепив за тросик ручника, фиксируем штифтом. После чего вставляем механизм регулировки зазора и переднюю колодку, затем уже пружинки колодок и регулятора. Новые колодки слева и справа.

Теперь осталось поставить барабан и отрегулировать конический подшипник. Попутно можно заменить смазку подшипника. Основная сложность в этой операции — правильно затянуть ступичную гайки. Суть правильного натяга — выбрать люфт но не мешать вращению. Существует несколько простых способов затяжки. 1) Плавно закручивать гайку поворачивая и покачивая ступицу до тех пор пока не исчезнет люфт, после чего слегка поджать (градусов на 30). 2) Аналогично предыдущему, но затягивать гайку до упора (без фанатизма, конечно), после чего отпустить ее на 90 градусов, чуть поджать. После этого забиваем буртик в паз оси, набиваем колпачок смазкой и ставим его на место.

Порядок замены колодок по шагам

Замена колодок на дисковом и бараном тормозах различается, поэтому рассмотрим оба варианта по отдельности.

Замена на дисковых тормозах

Пошагово:

Установите авто на ровной площадке, поставить на первую передачу. Ручник не трогать! Под передние колеса подложить башмаки или клинья.
Поднимите капот, и откройте бачок на главном тормозном цилиндре. Проверьте уровень тормозной жидкости. Если близко к максимальной отметке – откачайте грушей.
Отпустите гайке на колесе

Полностью не откручивать!
Домкратом поднимите авто, открутите болты и снимите колесо.
Осторожно, что бы не повредить резиновые уплотнители, очистите суппорт от грязи металлической щеткой и тряпкой.
Открутите два болта крепления суппорта. Ключом на 17 или 19 нужно придерживать гайку, на 14 откручивать.
Подденьте отвёрткой, извлеките и подвесьте суппорт.
Замените колодки.
Выньте направляющие суппорта и проверьте смазку, при необходимости смажьте.
Проверьте резиновые уплотнители на направляющих и тормозном цилиндре

При необходимости замените.
Закрутите (утопите) поршень в цилиндр. Ни в коем случае не бить по нему! Для закручивания можно использовать круглогубцы, ножницы по металлу, ключ от болгарки или дисковой пилы. В тяжелых случаях, если поршень сильно закис, удастся сдвинуть только специальным ключом.
Установите суппорт, и закрутите болты.
Установите и прикрутите колесо.
Опустите машину. И не забудьте окончательно затянуть болты колеса!
Переходите на другую сторону машины.

Какие инструменты нужны для замены колодок

Замена колодок это несложная операция, поэтому и в наборе инструментов и материалов нет никакой экзотики. Нужны всего лишь:

  1. Трикотажные перчатки и ветошь.
  2. Автомобильный домкрат.
  3. Противооткатные упоры.
  4. Ключ для колес (баллонный).
  5. Ключи на 17 рожковый, и на 14 накидной.
  6. Шлицевая отвёртка.
  7. Мягкая щетка по металлу.
  8. Переставные клещи или раздвижные пассатижи, с захватом до 60 мм.
  9. Груша для отбора лишней тормозной жидкости.
  10. 50 см проволочки или канатика.
  11. Смазка для направляющих болтов.

Клещи или пассатижи нужны, чтобы задавить тормозной поршень в цилиндр. Инструмент нужен далеко не каждый день. Поэтому специально можно не приобретать. Утопить поршень можно и другим способом.

KIA Rio › Бортжурнал › Как поменять задние колодки Kia Rio 3

Всем привет! Как поменять задние колодки на KIA RIO 3 если ты нуб ВНИМАНИЕЯ это делал впервые и перед тем как что-то сделать, перечитал много статей, чем с вами и поделюсь.Для тебя я сделал 2 версии. 1

посмотреть видео 2. почтить

1. посмотреть видео 2. почтить

1. Посмотреть

Все началось с того, что меняя резину с зимы на лето, СТО-шники сказали о критическом состоянии задних колодок. А как позже оказалось, на 5-ом ТО их просто забыли поменять и они пробежали 80 000 и мне кажется – это рекорд! Я купил колодки за 15$ и выбор мой пал на HI-Q. Перед тем как менять колодки, вы сразу должны понять, что если это ваш первый раз, то по хорошему потратите по 30 мин на колесо, а на СТО займет 20 минут на ось и стоит замена будет 10$. СоветХорошо подумай, стоит ли минимум час твоего времени на замену колодок. Но если тебе как и мне интересно как все устроено, то вот пошаговая инструкция. Для работы тебе понадобится:

Колодки Баллонный ключ Домкрат Ключи (головка или рогатый) на 14 и 17 Круглогубцы По возможности Смазка Перчатки Щетка

1. Ослабеваем болты на колесе

2. Перед тем как поднять машину домкратом, подложи под передние колесо с двух сторон стопперы (кирпич, камень, что угодна чтобы машина не покатилась) После этого поднимаем машину, чтобы колесо повисло в воздухе.

3. Откручиваем колесо и снимаем его. (Колесо можно использовать как табурет, мне было удобно сидеть на нем) 4. Щеткой счищаем всю пыль, чтобы она не оседала на перчатках.

5. Откручиваем два болтика и снимаем тормозной суппорт

(снимайте его осторожно, скорей всего он так просто не сдастся и его стоит поддеть отверткой) После того как сняли суппорт положите его на тормозной диск, он там отлично становится и не будет вам мешать снимать колодки

Инструкция по замене колодок

Для замены колодок приготовим накидные ключи на 14 и 17мм, а так же ветошь и металлическую щетку.

Ослабляем колесные гайки. С помощью домкрата поднимаем колесо, на которым будем производить замену колодок. Далее открываем крышку бочка тормозной жидкости.

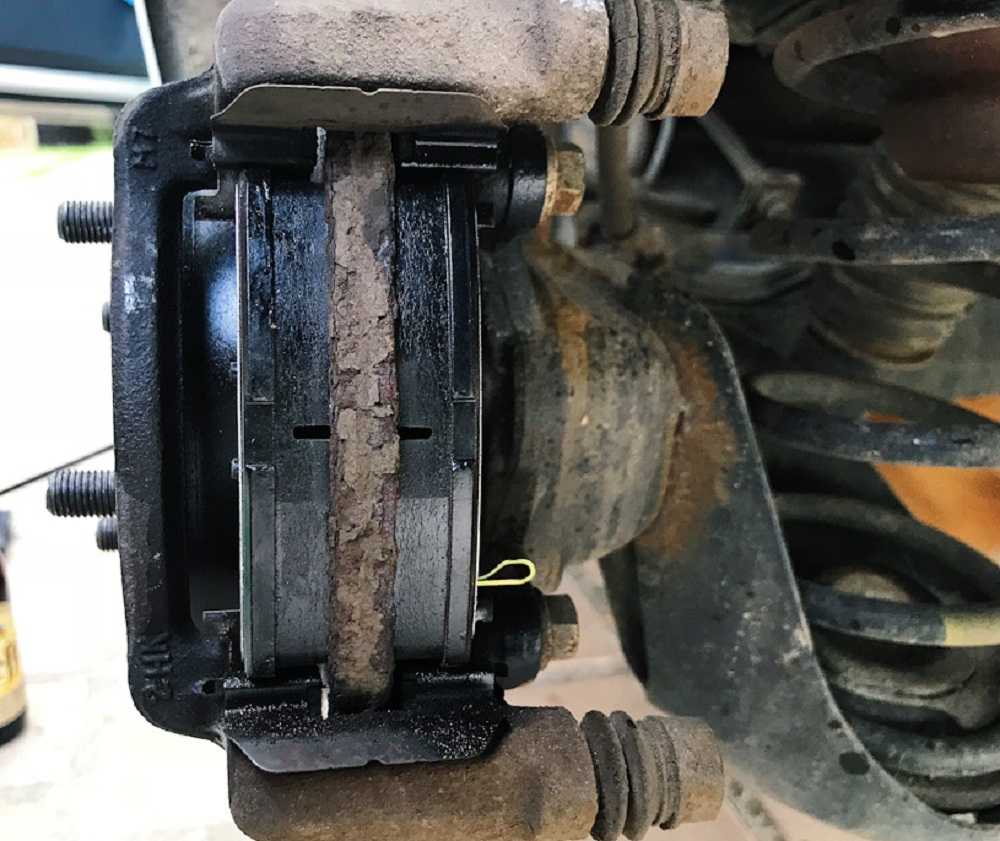

Откручиваем колесо и убираем его в сторону. Перед нами суппорт. Чтобы достать колодки потребуется открутить скобу суппорта.

С помощью ключей на 14 и 17 мм откручиваем нижний болт крепления скобы суппорта, а затем и верхний. После этого поднимаем скобу и убираем ее в сторону.

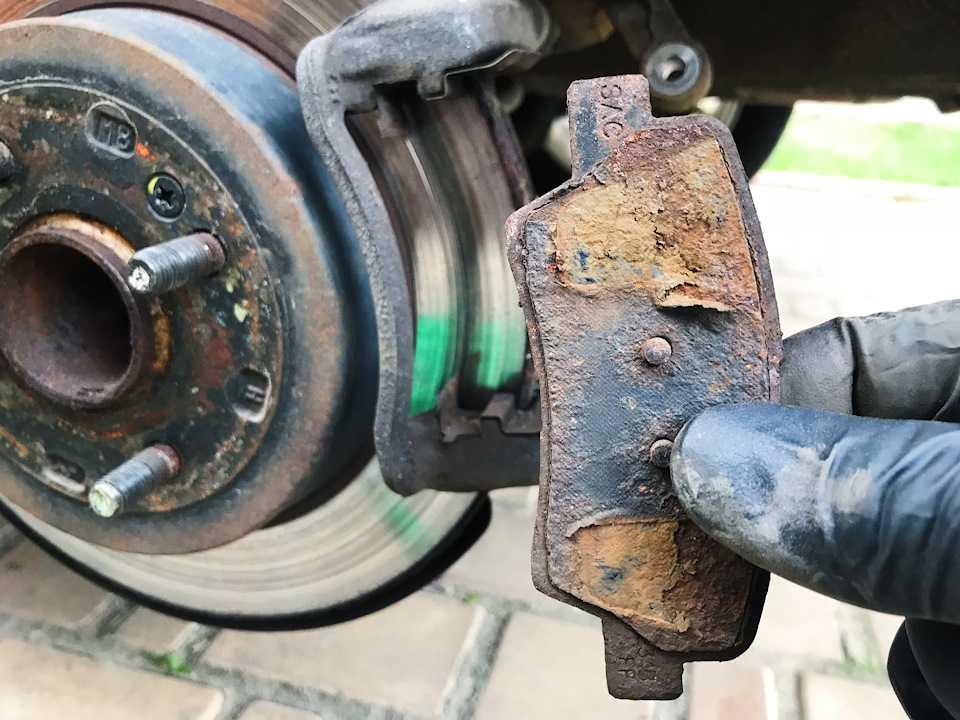

Далее вынимаем из пазов старые колодки, с помощью металлической щетки очищаем скобу и посадочные места колодок от мусора и пыли. Затем устанавливаем новые колодки.

Не лишним будет проверить состояние направляющих суппорта, а так же смазать их.

Чтобы установить скобу суппорта на место, потребуется утопить поршень в глубь цилиндра. Если в случае передних колодок он просто утапливается, то на задних суппортах поршень нужно крутить по часовой стрелке. Делается это при помощи круглогубцев или подручный средств.

Как только утопили поршень в глубь цилиндра, можно одевать скобу суппорта. При этом необходимо следить за состоянием тормозной жидкости. При вкручивании поршня она может подняться.

Установив скобу, закручиваем болты, проверяем уровень тормозной жидкости, закрываем бачок и устанавливаем колесо на место.

Перед первой поездкой следует несколько раз нажать на медаль тормоза для того, чтобы поршень в тормозном цилиндре принял свое рабочее положение.

Срок службы деталей

«Башмаки», по своей сути, — расходник тормозной системы машины. Они быстро стираются от трения при торможении, а также от внешних негативных факторов. Большая ошибка считать, что их заменяют только лишь после определенного количества км или со строгой периодичностью во времени.

Детали изнашиваются по-разному: передние стираются быстрее, чем задние. А все потому, что во время торможения сперва включаются передние тормоза, и лишь потом срабатывают задние.

Как поменять задние колодки на «Киа Рио» своими руками

Зная, как правильно поменять задние колодки на «Киа Рио», водитель может не переплачивать деньги в СТО.

Какие инструменты понадобятся

Список включает:

  • домкрат, «башмаки»;
  • набор накидных или рожковых ключей (вместо них иногда используют специальные головки и трещотку);
  • круглогубцы (в особо сложных случаях они оказываются бесполезными, и, чтобы утопить суппорты, приходится брать специальный ключ);
  • клизму или грушу;
  • мягкую тряпочку, газету или бумагу;
  • металлическую щетку;
  • шлицевую отвертку (в некоторых случаях может понадобиться шило).

Замена на дисковых тормозах

Повезло тем водителям, у которых все 4 тормоза дисковые: работа легче. Замена задних тормозных колодок на дисковых тормозах «Киа Рио 3» поэтапно:

Заехать на площадку (любую ровную поверхность), переключить движок на 1 передачу. Обязательно под передние колеса установить клинья. С ручника не снимать!
Откачать лишнюю тормозную жидкость из бачка.
Ослабить гайки колеса, но полностью не снимать.
Поднять машину домкратом, снять колесо.
Щеткой и тряпочкой счистить с суппорта всю грязь

Это нужно делать осторожно, чтобы не испортить мягкие уплотнители из резины.
Снять суппорт. Сперва открутить 2 болта, на которых он держится

Снять гайку ключом, убрать сам суппорт.
Сменить тормозные «башмаки».
Вынуть направляющие суппорта, почистить, смазать, поставить обратно.
Обязательно осмотреть прокладки на направляющих, а также тормозном цилиндре. Сменить, если нужно.
Вдавить поршень в цилиндр. Это выполняется круглогубцами, либо ключом от болгарки (или велосипедным). По цилиндру нельзя бить, он может расколоться.
Прикрутить суппорт и колесо на место.

Опустить авто. Проверить, хорошо ли затянуты болты колеса.

Замена на барабанных тормозах

Немного сложнее выглядит процесс замены задних тормозных колодок на корейце «Киа Рио», если сзади барабанные тормоза.

К списку инструментов нужно добавить ступичные гайки. Это расходник, их меняют после любого откручивания. Также нужны молоток, кубик из дерева размером 2х2 см. Ключи не нужны.

Этапы замены задних тормозных колодок «Киа Рио 3»:

  1. Заехать на ровное место, приглушить движок, а затем переключить на 1 передачу. Под передние колеса обязательно подложить колодки. С ручника не снимать!
  2. Снять колесо.
  3. Убрать грязь с барабана и защитного щитка.
  4. Снять с оси защитный колпачок. Для этого будет нужна отвертка и кусок чистой бумаги или ткани. Сначала отверткой колпачок несколько раз поддеть по периметру, после этого он легко соскальзывает с оси. Т.к. он полностью набит смазкой, его нужно положить на чистую поверхность. Для этого и пригодится кусок бумаги.
  5. Этой же отверткой или шилом нужно расконтрить буртик гайки, а затем с помощью ключа на 21 снять ее.
  6. Приложить к барабану кубик, постучать. Обстучать т.о. весь барабан.
  7. Снять барабан, поддерживая ключом наружную шайбу.
  8. Задние колодки «Киа Рио 3» присоединены к щитку 2 типами креплений — скобами и штифтами. Первые нужно повернуть на 90º, а потом открепить от штифта. Затем со стороны защитного щитка достать штифты.
  9. Снять колодки, а также планку и пружины. Перед разбором, на всякий случай, сфотографировать положение деталей.
  10. Отцепить трос ручного тормоза.
  11. Прицепить задний «башмак» к рычагу троса, поставить его на место. А потом закрепить на штифте с помощью скобы.
  12. Вставить планку.
  13. Поставить передний «башмак».
  14. Соединить все пружинами.
  15. Поставить барабан.
  16. Затянуть гайку ступицы. После правильно проведенной операции барабан крутится легко, не люфтит. Делается это в 2 этапа. Сначала гайку затянуть полностью, так, чтобы барабан немного подтормаживал. Затем гайку нужно расслабить на 15º.
  17. Законтрить гайку. Для этого достаточно приставить отвертку к буртику и немного по ней пристукнуть молотком.
  18. Вернуть колесо на место.
  19. Опустить авто. Подтянуть болты колеса.

Отрегулировать уровень тормозной жидкости, а затем завинтить крышку бачка.

Первые 100-150 км колодки притираются, поэтому не рекомендуется в это время резко тормозить.

Какие колодки для Kia Rio выбрать?

Ресурс расходных материалов – тормозных колодок, зависит не только от стиля езды, но и из-за материала, из которого они произведены. Не стоит приобретать детали с асбестовыми включениями (узнать их можно по характерным белым волоскам на поверхности). Они стираются быстрее, чем аналоги, почти в два раза.

Перед тем, как поменять передние тормозные на Киа Рио, само собой надо купить новый комплект. Лучше всего остановить свой выбор на оригинальных моделях, их артикулы для передних 581014LA00, для задних – 583021RA30. Производитель в данном случае рекомендует деталь производства компании Mando.

Кроме них, есть в достаточном количестве аналоги, цена которых существенно ниже, встречаются даже модели российского, ярославского производства. Выбирать лучше, исходя из их рейтингов и отзывов других водителей. Среди рекомендуемых — Sangsin Sp1399.

Киа Рио: замена тормозных колодок тормозного механизма переднего колеса

ПРИМЕЧАНИЕ Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой

Передние колодки HANKOOK FRIXA для Kia Rio имеют маркировку FPK01N.

Передние колодки HANKOOK FRIXA тюнинговой серии S1 для Kia Rio имеют маркировку S1K01N.

Проверяйте состояние тормозных колодок при каждом техническом обслуживании.

Тормозные колодки требуют замены при из­носе накладок (минимально допустимая тол­щина фрикционных накладок 2 мм), непроч­ном соединении накладок с основанием, за­масливании рабочих поверхностей, наличии глубоких борозд или сколов.

ПРЕДУПРЕЖДЕНИЯ

Заменяйтетормозныеколодкипередних тормозныхмеханизмовтолькокомплек­том — 4 шт. (подвенакаждуюсторону). Передзаменойтормозныхколодокпроверь­теуровеньтормознойжидкостивбачкеглав­ноготормозногоцилиндра. Еслиуровень близоккметкеMAX, необходимооткачать частьжидкости (например, медицинским шприцемилирезиновойгрушей), потому чтопослезаменыизношенныхколодокно­вымиуровеньподнимется.

Вампотребуются ключи«на 14, «на 17, ключдлягаекколес, большаяотвертка.

1. Ослабьте затяжку гаек крепления левого переднего колеса, подложите под задние ко­леса противооткатные упоры («башмаки»).

С помощью домкрата приподнимите перед­нюю часть автомобиля, установите на надеж­ные опоры, снимите левое переднее колесо.

2. Ослабьте затяжку болта крепления нижне­го направляющего пальца суппорта, удерживая палец от проворачивания вторым ключом.

2272-6-12-03-11

Для этого раздвижными пассатижами утапливаем поршень в цилиндр, стараясь не повредить пыльник.

Перед установкой очищаем от грязи и коррозии детали тормозного механизма, особенно посадочные места тормозных колодок в направляющих пластинах суппорта и направляющей колодок.

Для очистки тормозных механизмов запрещено применять бензин и дизельное топливо.

Если защитные чехлы направляющих пальцев были порваны, заменяем их новыми.

Собираем тормозной механизм в обратной последовательности.

После замены колодок на обоих передних колесах несколько раз нажимаем на педаль тормоза для установки зазоров между колодками и дисками.

Замена колодок тормозных механизмов передних колес Kia Rio

Когда менять передние тормозные колодки в Киа Рио

Многие водители при определении времени замены элементов комплектации Киа Рио привыкли ориентироваться на технические регламенты. Но автолюбителю придется ориентироваться на показания индикатора износа, установленного на все современные корейские автомобили этой марки.

Индикатор является небольшим металлическим датчиком. При достижении определенной степени износа, он входит в контакт с тормозным диском автомобиля и начинает «скрипеть». Толщина накладок при визуальном контроле не должна быть менее 1,5 мм.

Достижение крайней степени износа может привести к тому, что металл колодки прилипнет к диску, это вызовет блокировку тормозной системы. Торможение станет невозможным и автомобиль до замены деталей придется отбуксировать на стоянку.

Передние колодки изнашиваются быстрее, их необходимо менять каждые 60 тысяч км, задние имеют больший ресурс, их замена возможна раз в 100-120 тысяч км, но интенсивность эксплуатации и опасный, городской стиль езды могут сократить срок их жизни на 30-50%.

Среди них:

  • замена самого диска тормозного механизма;
  • появление на деталях подтеков масла;
  • наличие трещин, бороздок, сколов материала;
  • отделение основания от основного материала накладок.

Процесс замены передних колодок потребует небольших технических навыков и двух ключей – на 14 и на 17, а также отвертка с широким шлицевым лезвием. Алгоритм выполнения работы:

  • отворачиваются болты передних колес;
  • автомобиль ставится на подставку заводского производства или домкрат. Снимаем колеса;

берется ключ на 14. Болт крепления суппорта, находящийся снизу, отворачивается, при этом направляющий палец необходимо удерживать. Для этого понадобится ключ на 17;

  • тем же способом снимается верхний болт крепления;
  • продавить и снять поршень. Если уровень масла в нем максимальный – откачать при помощи шприца;
  • далее необходимо перейти к самим колодкам. Наружную и внутреннюю деталь руками нужно достать из направляющих;
  • нижнюю направляющую нужно вынуть, для этого в качестве рычага используется отвертка с плоским лезвием;
  • тем же способом вынимается верхняя пластина;
  • проводится диагностика чехла направляющего пальца, если он изношен – снимается и заменяется с обоих пальцев, верхний – имеет ярко-желтый цвет, нижний – металлический, серебряный. Пальцы лучше всего обработать смазкой для суппортов, а пыльники прочистить ваткой, если требуется только чистка, а не замена;
  • поршень, находящийся внутри цилиндра, отодвигается на максимально возможное расстояние, для этого потребуются пассатижи;
  • при помощи тряпок или ветоши очищаются все доступные элементы системы. Бензин и дизель использовать нельзя;
  • ставятся новые колодки.

Работа занимает 2-3 часа, в зависимости от квалификации и наличия навыков механика у водителя.

Некоторые автомобильные эксперты советуют проводить замену задних колодок одновременно с передними, по их мнению, замена только одной пары может привести к резкому изменению направления движения транспортного средства при экстренном торможении. Следовать ли этой рекомендации – решать самому автовладельцу.

Задние колодки заменяются точно так же, как и передние с одним лишь отличием – поршень не продавливается, а прокручивается по направлению часовой стрелки и утапливается, пока на поршне не начнет сворачиваться пыльник.

Знание того, как поменять тормоза Киа Рио, позволит водителю не зависеть от сервисов и не тратить средства на оплату услуг механиков.

Контролировать состояние наладок можно двумя способами – на слух и визуально.

На слух проще всего. Современные тормозные колодки оснащены акустическими индикаторами износа, которые при критическом состоянии накладок начинают издавать характерный звук трения металла – свист или скрежет.

С целью собственного успокоения можно периодически проводить визуальный контроль. Для этого нужно вывернуть вправо руль, снять правое колесо и через суппорт заглянуть на внутреннюю колодку. Критическим износом является толщина 2 – 3 мм, в этом случае требуется немедленная замена. При 5 мм толщине нужно заранее приготовить новые колодки и в удобный момент произвести замену.

Есть и другие случаи, когда необходима замена колодок. Это повреждение или замасливание накладок и замена тормозных дисков.

Какие колодки выбрать

Решение экономить на сервисе иногда играет злую шутку с автомобилистами. Поменять самому –верное решение. А вот купить дешёвые колодки, скорее всего будет неправильным. Конечно, на вид они одинаковые. Существенная разница в составе и качестве материала. Оригинальные сделаны качественно и адаптированы под конкретный автомобиль. Основными преимуществами хороших колодок являются:

  • Быстрое торможение;
  • Большой срок службы;
  • Минимальное влияние на тормозные диски и барабаны.

Проще можно сказать, что качественные колодки хорошо тормозят, реже заменяются и не портят поверхность барабанов или дисков.

Поэтому лучший выбор для дисковых и барабанных тормозов — колодки торговых марок Kia и Sangsin.

Эконом вариант приобретения колодок — фирм TRW, TSN, NiBK, Japan Parts, NK, Mando, Asin и Kashiyama.

Кроме двух лучших, качество остальных следует оценивать по стоимости. Чем ниже – тем хуже.

Порядок замены колодок по шагам

Замена колодок на дисковом и бараном тормозах различается, поэтому рассмотрим оба варианта по отдельности.

Замена на дисковых тормозах

Установите авто на ровной площадке, поставить на первую передачу. Ручник не трогать! Под передние колеса подложить башмаки или клинья.
Поднимите капот, и откройте бачок на главном тормозном цилиндре. Проверьте уровень тормозной жидкости. Если близко к максимальной отметке – откачайте грушей.
Отпустите гайке на колесе

Полностью не откручивать!
Домкратом поднимите авто, открутите болты и снимите колесо.
Осторожно, что бы не повредить резиновые уплотнители, очистите суппорт от грязи металлической щеткой и тряпкой.
Открутите два болта крепления суппорта. Ключом на 17 или 19 нужно придерживать гайку, на 14 откручивать.
Подденьте отвёрткой, извлеките и подвесьте суппорт.
Замените колодки.
Выньте направляющие суппорта и проверьте смазку, при необходимости смажьте.
Проверьте резиновые уплотнители на направляющих и тормозном цилиндре

При необходимости замените.
Закрутите (утопите) поршень в цилиндр. Ни в коем случае не бить по нему! Для закручивания можно использовать круглогубцы, ножницы по металлу, ключ от болгарки или дисковой пилы. В тяжелых случаях, если поршень сильно закис, удастся сдвинуть только специальным ключом.
Установите суппорт, и закрутите болты.
Установите и прикрутите колесо.
Опустите машину. И не забудьте окончательно затянуть болты колеса!
Переходите на другую сторону машины.

Замена на барабанных тормозах

Если вам не повезло и задний тормоз оказался барабанным, то замена будет чуть-чуть сложнее. Предварительно нужно приобрести ступичные гайки. Это расходный материал, и обязательно меняются после каждого откручивания.

Инструменты те же, за исключением ключей на 14, 17 и 19. Плюс – молоток и деревянный брусок 20х20 мм.

На ровной площадке заглушите двигатель, включите первую передачу и поставьте под передние колеса башмаки или клинья. Ручник не трогать! Открутите колесо.
Очистите от грязи барабан и защитный щиток.
Снимите металлический защитный колпачок с оси

Это делается осторожно поддевая по всему диаметру отверткой. Колпачок набит смазкой

Поэтому аккуратно отложите его в сторону, что бы в смазку не попали камешки и грязь.
Отвёрткой или шилом расконтрите буртик гайки и ключом (головкой) на 21 открутите её.
Прикладывая деревянный брусок обстучите молотком барабан.
Придерживая наружную шайбу, снимите барабан.
Колодки крепятся к щитку штифтами и фиксируются скобами. Скобы повернуть на 90 градусов и снять со штифта. Со стороны щитка вытащить штифты.
Снимите колодки вместе с планкой и пружинами.
Отсоедините тросик ручного тормоза.
Не забудьте как собраны колодки, планка и пружины.
Зацепите заднюю колодку за рычажок тросика, установите её на место и зафиксируйте на штифте скобой.
Вставьте планку.
Зафиксируйте на место переднюю колодку.
Скрепите всё пружинами.
Колодки на месте, ставьте барабан.
Теперь самая щекотливая операция – нужно затянуть новую гайку ступицы. Барабан должен вращаться легко и без люфта. Затяните до лёгкого подтормаживания барабана и отпустите на 15 градусов.
Законтрите гайку. Это можно сделать приставив отвёртку к буртику и слегка стукнув по ней молотком.
Установите и прикрутите колесо.
Опустите машину. И не забудьте окончательно затянуть болты колеса!
Перейдите на другую сторону.

Всё замена проведена. Не забудьте проверить уровень тормозной жидкости и закрыть крышку бачка.

Несколько раз нажмите на педаль тормоза. Новые колодки притрутся буквально за 100 — 150 км езды. Поэтому несколько дней не тормозите резко, поберегите колодки и диски/барабаны.

Не спеша, колодки на Киа Рио можно поменять буквально за час. Это не сложно сделать самостоятельно. Главное вовремя. Этим вы сэкономите деньги и обеспечите безопасность себе и своим пассажирам. Не верьте, что тормоза придумали трусы. Это был очень разумный человек.

Типичные признаки неисправности

При трении ухудшается состояние колодок. Продолжительность этого процесса зависит от стиля вождения: у приверженцев быстрой езды такие запчасти изнашиваются быстрее, у любителей ездить спокойно – медленнее.

Большинство тормозных колодок оснащаются так называемым «индикатором изнашивания». Это – полоса металла, что установлена ниже фрикционного материала.

Когда основная часть этого материала истирается, приходя в степень непригодности, торможение еще присутствует, однако уже не такое эффективное, как нужно. При этом во время нажатия на педаль тормоза появляется скрежет, свист и прочие посторонние звуки.

Если же в них не имеется такого индикатора, посторонние звуки становятся основным признаком износа колодок системы торможения, когда они приходят к практически полной непригодности.


Процесс прокачки тормозов на Киа Рио

Еще одним важным свидетельством проблем со всей системой торможения является увеличение усилия, которое необходимо прилагать при нажатии на соответствующую педаль, а также значительное увеличение пути торможения.

Появление легкой вибрации и биения педали при нажатии является свидетельством попадания между самой колодкой и диском частиц грязи. Обычно это приводит к их быстрому разрушению. Но следует отметить, что подобное также могут появляться и в случае проблем с цилиндрами этой системы, изнашивании суппорта и ступицы.

Признаком износа только одной из тормозных колодок является занос авто в одну сторону во время осуществления торможения. При резкой остановке даже на сухом дорожном покрытии могут происходить заносы или даже раскручивание машины.

Основным признаком последней стадии износа тормозных колодок является та ситуация, когда при отпускании педали она не возвращается в первоначальное положение. Это происходит как результат почти полного истирания фрикционной накладки: происходит сильный нагрев металла, что приводит к его прихватыванию до диска.

Следует отметить, что любое косвенное свидетельство износа части системы, обеспечивающей торможение, может также быть результатом выхода из строя какой-то другой детали: диска, ступицы и тому подобного.

Подтяжка троса на барабанной тормозной системе

Выполнение работ по регулировке ручника можно проводить при наличии таких инструментов:

  • ключ на двенадцать;
  • трещотка;
  • удлинитель трещотки;
  • отвертка.

Регулировка ручного тормоза возможна только при новом или слабо изношенном тросе.


Для того, чтобы выполнить подтяжку стояночника необходимо:

  1. Поднять автомобиль. Это можно сделать при помощи домкратов или поместив авто на подъемник.
  2. Опустить рукоятку ручника в нижнее положение.
  3. Произвести демонтаж задних колес машины.
  4. Провести настройку колодок и барабана с использованием регулировочной шестерни.
  5. При появлении люфта следует подтянуть центральный болт механизма фиксации тормозных тросов. Для этого придется использовать ключ на двенадцать.

Важно отметить, что при регулировке ручного тормоза крепления, находящиеся под подлокотником автомобиля, должны быть затянуты с одинаковой силой. Затяжку барабана и колодок следует производить пока между ними останется не более одного миллиметра расстояния

При этом обе детали не должны соприкасаться друг с другом

Затяжку барабана и колодок следует производить пока между ними останется не более одного миллиметра расстояния. При этом обе детали не должны соприкасаться друг с другом.

Какие колодки выбрать

С завода устанавливались оригинальные колодки Hyundai/KIA 58302 1RA30. Стоимость комплекта на данный момент от 2000 рублей. Однако помимо оригинала, можно выбрать и более дешевые аналоги, вполне хорошего качества.

  • Allied Nippon ADB32023 от 880 руб.
  • Avantech AV202 от 1000 руб.
  • Bosch 0 986 494 557 от 11000 руб.
  • Ferodo FDB4387W от 1100 руб.
  • Frixa FPH17R от 1350 руб.
  • LYNXauto BD3620 от 850 руб.
  • Sangsin Brake GP1401 от 1250 руб.
  • SCT Germany SP629 от 750 руб.

Решение экономить на сервисе иногда играет злую шутку с автомобилистами. Поменять самому –верное решение. А вот купить дешёвые колодки, скорее всего будет неправильным. Конечно, на вид они одинаковые. Существенная разница в составе и качестве материала. Оригинальные сделаны качественно и адаптированы под конкретный автомобиль. Основными преимуществами хороших колодок являются:

  • Быстрое торможение;
  • Большой срок службы;
  • Минимальное влияние на тормозные диски и барабаны.

Поэтому лучший выбор для дисковых и барабанных тормозов — колодки торговых марок Kia и Sangsin.

Эконом вариант приобретения колодок — фирм TRW, TSN, NiBK, Japan Parts, NK, Mando, Asin и Kashiyama.

Кроме двух лучших, качество остальных следует оценивать по стоимости. Чем ниже – тем хуже.

Правильная замена задних колодок Киа Рио

Автомобиль Киа Рио давно пользуется популярностью у россиян, поскольку зарекомендовал себя как экономичный и комфортный. Но, кроме этого, он также отличается своей неприхотливостью и простотой в обслуживании. Основную часть всех необходимых технических работ можно выполнить без обращения в службу сервиса.

Колодки можно отнести к одной из самых уязвимых мест в тормозной системе. Есть мнение, что колодки нужно менять по истечению определенного временного периода или пройденных километров. Однако данная версия не совсем верна.

Дело в том, что важным моментом является то, каким образом и в каких условиях производится эксплуатация автомобиля. В данной ситуации мы говорим о характерном образе вождения, дорожных, климатических, погодных условиях.

Состав тормозной колодки

Из чего состоит тормозная колодка? Представляет он собой 2 части – основной элемент, который крепится и накладка из фрикционного материала. Трение на данную накладку повышено. От того, из чего данная накладка выполнена, зависит ее износостойкость. Каждый производитель самостоятельно выбирает материал для изготовления фрикционной накладки.

https://www.youtube.com/watch?v=_IBzBUY42kg

Автомобили нашей современности оснащены датчиками износа. Выглядят они, как правило, как пластина из металла. Когда накладка истощена, стерлась, датчик задевает за тормозной диск, тем самым оповещая о необходимости замены колодки – вы услышите характерный визг.

Кроме этого, вы сможете определить необходимость замены, взглянув на колодку. Для этого вам понадобится снять колесо. Когда толщина фрикционной накладки составляет примерно 1,5 миллиметра, то ее необходимо заменить. Когда износ колодок визуально неравномерен, то речь идет о том, что суппорт работает неправильно.

При обнаружении стертых колодок задних Киа Рио имейте в виду, что показатель количества тормозной жидкости меньше необходимого уровня. С чем же связано данное явление? Дело в том, выход из цилиндра поршня осуществляется полностью. А для того, чтобы его протолкнуть, жидкости нужно больше.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ас ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
