Ваз 2111 8 клапанов инжектор: ремонт двигателя

Конструктивные особенности

Основная деталь двигателя — блок цилиндров (каталожный номер 11193-1002011), также отличается размерами от своего предшественника. Он имеет заводскую окраску синего цвета. Его высота, расстояние от оси коленвала до верхней плоскости, стала составлять 197.1 мм, против 194.8 мм на модели 2112.

Изменились размеры отверстий для болтов крепления головки блока, они с тали с резьбой М10×1.25. Опоры коренных подшипников на 124-ом моторе, со второй по пятую, стали оборудованы каналами, предназначенными для подачи масла, охлаждающего поршня во время работы.

Коленвал устанавливаемый такой же, как и на моделях 21126 и 11194, с отлитой на шестом противовесе маркировки 11183. За счет радиуса кривошипа 37.8 мм, обеспечили ход поршня 75.6 мм. На валу устанавливается шкив зубчатый, для ременного привода ГРМ. На ремне шириной 25.4 мм, имеются 136 зуба, параболической формы. Ресурс ремня —45 000 км пробега.

Шкив предназначен для привода дополнительных агрегатов с помощью клинового ремня. Применяются ремни трех типов, отличающиеся длиной, в зависимости от оборудования:

Если привод только на генератор — длина ремня 742 мм.
При наличии гидроусилителя руля — 1115 мм.
При наличии ГУРа и кондиционера 1125 мм.

Шкив сконструирован таким образом, что выполняет роль демпфера, снижая крутящие нагрузки, действующие на вал. Еще одна функция — определение положение коленчатого вала, при помощи датчика и зубчатого колеса, вмонтированного в демпфер.

На предыдущих моделях ВАЗ 16v без выемок или с выемками меньшей глубины, в такой ситуации, существовал риск загнуть клапана, что приводило к дорогостоящему ремонту. Так что, опасения и часто возникающие вопросы — гнет ли клапана на этом двигателе, снят.

Маслосъемные и компрессионные кольца производятся из стали или чугуна. Соединение поршней и шатунов осуществляется при помощи пальцев плавающего типа, диаметром 22 мм, длиной — 60.5 мм, с фиксацией стопорными кольцами. Пальцы и шатуны заимствованы от модификации ВАЗ 2110.

Головка блока на 16 клапанный мотор ЛАДА 21124 имеет увеличенную площадку стыковки фланца впускного коллектора. Оба распределительных вала, для выпускных и впускных клапанов, как и сами клапана, пружины, гидрокомпенсаторы также сохранились от предыдущей модификации двигателя.

Для того, чтобы избежать путаницы валы промаркированы цифровым кодом. Если он заканчивается на 14, то это вал выпускных клапанов, если на 15, то это впускной вал.

Еще одно отличие — на впускном валу, присутствует необработанная полоса, рядом с первым толкателем. Добавив в конструкцию гидрокомпенсаторы, производитель ушел от необходимости производить обслуживание клапанов в плане регулировки. Но, они весьма чувствительны к чистоте и качеству смазки. Некачественное масло быстро выведет детали из строя и подлежат замене, такой ремонт ВАЗ 124 не предусмотрен.

Пружинно-клапанная группа аналогична модели 2112. Клапана с одной пружиной и стержнями диаметром — 7 мм (на восьмиклапанных головках их диаметр — 8мм). На распредвалы установлены зубчатые шкивы с метками для установки фаз газораспределения. По сравнению с моделью 2112, метки смещены друг относительно друга на 2°.

Так же как и валы, шкивы имеют отличия в конструкции и в маркировке — на впускном, с задней стороны приварена планка, на выпускном она отсутствует. Оба шкива имеют на ступице метки в виде кружочков.

Правильная натяжка ремня производится посредством опорного и натяжного роликов с ребордами (для исключения возможности соскальзывания).

Прокладка ГБЦ производится из материала, не содержащего асбест. Отверстия под цилиндры выполнены с металлическим кантом.

Впускной коллектор объединен с ресивером и выполнен из пластика.

Впервые в автомобилях семейства ВАЗ 2110, установили каталитический нейтрализатор, объединенный с выхлопным коллектором. В зависимости от того под какие требования EURO 4 или 5 предназначен 124 мотор, устанавливается свой тип коллектора.

Обновилась конструкция топливной рампы, её начали производить из нержавеющей стали. Из топливной системы убрали сливную линию, вместо неё, для сброса излишнего давления установили перепускной клапан на насосе. Для подачи топлива непосредственно в цилиндры, применялись форсунки производства Бош и Сименс.

Катушки зажигания установили на свечи, каждой свече индивидуальная катушка, с дополнительной фиксацией к клапанной крышке. При таком способе высоковольтные провода стали не нужны, а управление зажиганием стало осуществляться блоками управления Бош М7.9.7 или российской Январь 7.2, предназначенными для EURO-4 и 3.

Признаки и причины неисправности подушек двигателя ВАЗ 2110

Сильный гул в салоне во время работы двигателя, зачастую, свидетельствует о жестком контакте силового агрегата с элементами кузова. Такое явление обычно указывают на разрушение одной из опор, на которых должны покоиться связанные воедино мотор и коробка передач. Если их резина трескается или вовсе отрывается от металлической основы, то силовой агрегат получает дополнительную нежелательную степень свободы, создавая при этом шум.
Глухой удар также может раздаваться при резком трогании с места, из-за перекоса двигателя на разорванных подушках.
В свою очередь надорванную опору «выдаёт» глухой стук. при каждом нажатии на акселератор и при каждом сбросе газа с переходом в режим торможения двигателем.

Иногда проблема посторонних звуков кроется в прижатой деформированной защите картера. В зазор между соседними защитным листом и поддоном, после выезда на природу, может набиться грязь, что тоже ведет к появлению постороннего гула.

Критичным считается также появление так называемых усталостных трещин опоры двигателя, которые образуются со временем. Обычно их выявляют путем внимательного осмотра подушек.

Инструкция полезна? Да 2 Нет

Демонтаж двигателя

Чтобы выполнить ремонт, доработку, в некоторых случаях также придется снимать мотор. Что уж говорить о необходимости или желании поменять силовой агрегат на новый. Здесь никак этого мероприятия не избежать.

Для снятия движка вам потребуется:

Выбирая подъемное устройство, обратите внимание на его грузоподъемность. В случае со снятием движка с ВАЗ 2110, этот показатель должен быть минимум 200 килограммов

Подготовив все необходимое, можно начинать демонтаж двигателя.

Заранее убедитесь, что лебедка способна выдержать большой вес, выполнив пробный подъем какого-то тяжелого предмета. Иначе подъемник может подвести в самый неподходящий момент.

Устанавливая отремонтированный или новый мотор, действуйте в обратной последовательности демонтажа. Залейте новое масло в мотор, коробку, и не забудьте про охлаждающую жидкость.

Меняя мотор на новый, следует понимать, что сейчас движки от «десятки» стоят от 60 до 100 тысяч рублей.

Советы и пошаговая процедура с фотосопровождением по снятию мотора на автомобиле ВАЗ 2110.

Следуя рекомендации завода-производителя, для необходимого технического ремонта силовой агрегат, то есть — двигатель со сцеплением и коробкой передач, следует вынимать вниз, но в условиях гаража удобнее осуществлять тот же процесс вверх с обязательным использованием подъёмного устройства, предварительно сняв коробку передач. Все работы необходимо выполнять только в присутствии помощника.

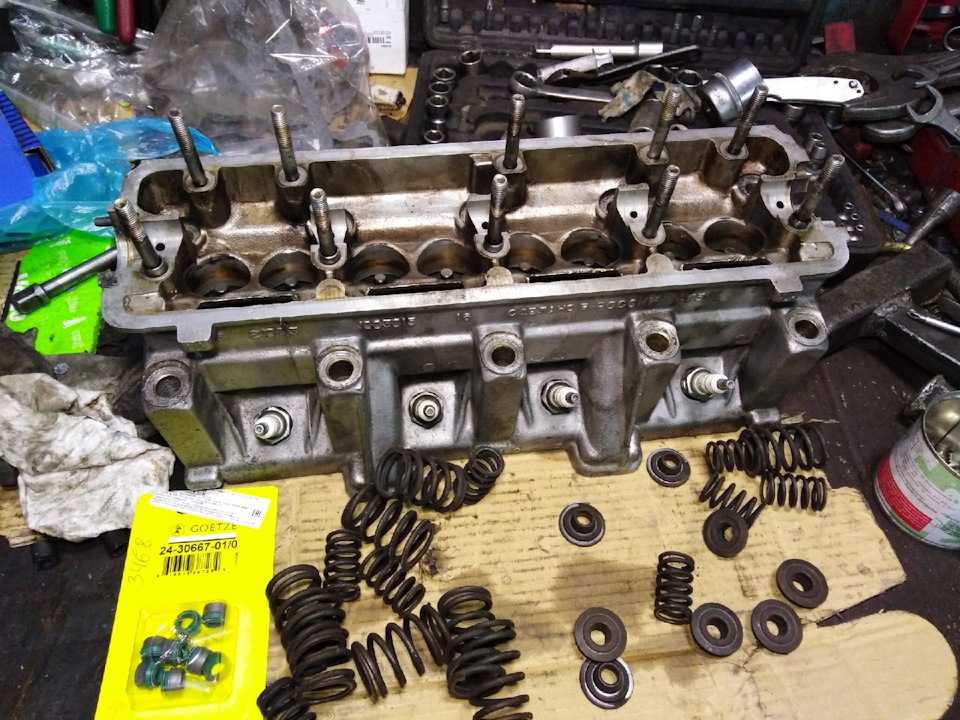

Демонтаж ГБЦ

Снять нужно будет и ремень ГРМ – тут отличий у разных моторов не наблюдается.

Рассмотрим, как от ГБЦ можно открепить выхлопной коллектор. На двигателе 21120:

Снимают приёмную трубу глушителя: отворачивают две гайки 1 (ключ «на 13»), удаляют прижимную планку, откручивают шесть гаек 2 (ключ «на 14») и выполняют демонтаж, не забыв отключить кислородный датчик. На фото показаны три гайки из шести.

Элементы приёмной трубы

Всё важное находится под экраном

Теперь речь пойдёт о двигателе 21124:

Отключаем оба датчика кислорода. Откручиваем три гайки крепления защитного экрана (ключ «на 10») и разбираем кронштейн, отвернув четыре гайки ключом «на 13».

Как разобрать крепёжный кронштейн

Операция с дополнительным глушителем

Здесь мы считали, что от модуля впуска был отсоединён шланг ВУТ. В финале на любом из двигателей откручивают свечи (трубчатый ключ «на 16»).

Моменты затяжки крепёжных винтов приводятся в другом тексте. Вообще же на хэтчбеках ВАЗ-2112 ремонт ГБЦ начинают с того, что заменяют «вытянутые» винты новыми. Длина должна составлять 95 мм или меньше.

Порядок откручивания (слева) и заворачивания крепёжных винтов

Рабочий ресурс

Завод-изготовитель заявляет, что мотор 126 на 16 клапанов может стабильно работать на протяжении 200 тысяч километров. После этого предела силовой установке требуется капитальный ремонт. Но не стоит забывать, что АвтоВАЗ – это настоящая лотерея, у некоторых владельцев Приоры мотор ловил клин на 2 тысячах. Но если вы бережно относитесь к машине Лада, исправно выполняете ТО и заменяете поврежденные компоненты, то можно смело рассчитывать на ресурс в 150-200 тысяч км пробега.

На ресурс силовой установки влияют множество факторов, вот некоторые из них:

Перегрев. Работа двигателя на Приоре при повышенных температурах заметно сокращает его ресурс. Рабочая температура, о которой мы поговорим в следующем разделе, должна сохраняться на одном уровне.
Топливо. В руководстве по эксплуатации указано, какой бензин необходимо лить в мотор номер 126 на 16 клапанов. Также рекомендуется посещать только проверенные заправки, на которых вам не зальют разбавленное горючее.
Моторное масло. Здесь все просто – своевременно меняйте смазочную жидкость и покупайте качественные масла, тогда ресурс составит 150-200 тысяч км. Для 16 клапанного агрегата 126 подходит полусинтетика (рекомендация Лада) и синтетика. Менять масло необходимо раз в год или каждые 15 тысяч км пробега, как видите, ресурс у жидкости не большой.

Двигатель ВАЗ 2112

Это печально известная модификация 16-клапанного силового агрегата, объемом 1,5 литра, мощностью 90 л.с. Несмотря на свои неплохие динамические характеристики, данный мотор имеет ряд недостатков:

во время обрывы ремня ГРМ гнет клапана, что приводит к дорогостоящему ремонту ГБЦ — от 10 000 рублей в среднем
более сложен в обслуживании, нежели 8-клапанный
плохая тяга на низах, то есть для большей динамики двигателя необходимы высокие обороты

Могу отметить, что в личном пользовании была 2112 с таким мотором и приходилось два раза менять клапана после обрыва ремня, причем рвались они даже после 2000 км после установки (без дефектов, не перетянутые и т.д.) Чтобы решить проблему с загибанием клапанов, необходимо установить поршни с проточками от 21124-модификации.

Когда следует менять опоры силового агрегата на ВАЗ 2110: признаки и причины

Перед тем, как поменять подушки двигателя автомобиля ВАЗ 2110 и посмотреть видео этого процесса, нужно изучить признаки, которые указывают на поломку резинометаллических опор. Основные симптомы, характеризующие неполадки с демпферными узлами:

Вибрации, передающиеся на рулевое колесо и блок педалей при холостом ходу.
Посторонний шум в салоне при передвижении по неровной поверхности.
Характерный стук в подкапотном пространстве при разгоне и торможении.

Делая выводы после своих наблюдений, нельзя путать вибрации на руле при торможении, которые связаны с дефектами тормозных дисков или колодок. Для большей убедительности нужно открыть капот, и осмотреть опоры силового агрегата. Если положить ладонь на работающий ДВС, то можно почувствовать изменения в его работе.

Многолетний опыт эксплуатации Lada 2110 позволяет утверждать, что причинами выхода из строя демпферных подушек являются следующие факторы:

Деформационные явления на резиновой опоре вследствие механических и температурных воздействий, а также по причине выработанного ресурса.
Растрескивание и расслаивание резины от воздействия химически активных компонентов.
Утрата эластичности, вызванная температурными перепадами.

Преждевременный выход из строя демпферной опоры может быть вызван чрезмерным увлечением владельца такими экстремальными приемами, как резким стартом и экстренным торможением. Детали подвески и так испытывают серьезные нагрузки во время движения, а спортивный стиль вождения еще более увеличивает риск их поломки.

Замена конструкционных подушек крепления двигателя: теория и практика

Крепление двигателя представляет собой стальную опору на каучуковой подушке. Несмотря на то что каучук – очень надежный материал, после большого пробега лучше обновить крепеж, что продлит срок службы двигателя. Характерным проявлением износа подушек является неприятное дребезжание, машина начинает себя вести как консервная банка с монетами. Если имеют место такие проявления, нужно менять каучуковые подушки.

Еще раз проверить правильность предположения об износе можно, открыв капот. Приложите руку к работающему двигателю. Если дребезжание интенсивное – обязательно поменяйте подушки. Вывод очевиден, так как каучуковые подушки должны не только надежно удерживать, но и поглощать вибрации работающего агрегата. Если этого эффекта нет, данный конструкционный элемент значительно изношен и не выполняет своих функций.

Подача топлива

Для работы двигателя на повышенных оборотах недостаточно обычных форсунок. Так как они находятся постоянно в работе, рабочего давления в рампе просто-напросто не хватает. Для того, чтобы увеличить мощность работы двигателя, следует установить наиболее продуктивные форсунки, которые способны увеличить объём распыляемой жидкости в несколько раз. Такие изменения наиболее эффективно работают с технологией выпуска «4-2-1».

Турбонаддув

Самый действенный, распространённый и самый затратный вид тюнинга – это установка турбины. Ведь известно, для того, чтобы увеличить мощность двигателя необходимо подать в цилиндры наибольшее количество смеси из воздуха и топлива.
Однако для повышения объёма топлива, понадобится обязательное повышение количество воздуха, чем и занимается турбина. Отработанные газы входят в крыльчатку турбины, затем она вращается и приводит в движение компрессор, который в свою очередь и закачивает воздух в цилиндры.
Так как воздух нагнетается под давлением, его количество существенно увеличивается, что приводит к увеличению сжигания топлива, от этого и растёт мощность.
Помните, что монтаж турбины приведёт к обязательной модернизации системы охлаждения (схема стандартной системы охлаждения тут).

Самый затратный способ тюнинга на ВАЗ-2112.

Демонтаж ГБЦ

Прежде всего, чтобы добраться до головки блока цилиндров, нужно снять крышку ГБЦ. Для разных 16-клапанников эта операция отличается, и артикулы крышки тоже выглядят по-разному: 2112-1003260 (-10) и 21124-1003260.

Крышка от ДВС ВАЗ-21124 (1,6 л)

Снять нужно будет и ремень ГРМ – тут отличий у разных моторов не наблюдается.

Рассмотрим, как от ГБЦ можно открепить выхлопной коллектор. На двигателе 21120:

Снимают приёмную трубу глушителя: отворачивают две гайки 1 (ключ «на 13»), удаляют прижимную планку, откручивают шесть гаек 2 (ключ «на 14») и выполняют демонтаж, не забыв отключить кислородный датчик. На фото показаны три гайки из шести.

Элементы приёмной трубы

Всё важное находится под экраном

Теперь речь пойдёт о двигателе 21124:

Отключаем оба датчика кислорода. Откручиваем три гайки крепления защитного экрана (ключ «на 10») и разбираем кронштейн, отвернув четыре гайки ключом «на 13».

Как разобрать крепёжный кронштейн

Операция с дополнительным глушителем

Порядок откручивания (слева) и заворачивания крепёжных винтов

Этапы ремонта

Для этого нужно при себе иметь отвертки и ключи, лопатку монтажного назначения, динамометрические ключи, мягкий молоток, а также устройство, чтобы установить поршни.

Алгоритм действий следующий:

Сначала нужно разобрать мотор. Это не составит труда, но все действия нужно выполнять медленно и аккуратно.
В первую очередь следует убрать весь скопившийся нагар, который располагается в области, где находятся цилиндры. Обязательно нужно снять нагар, расположенный в масляных канавках в области постелей цилиндров.
После этого нужно вставить вкладыши от подшипников. При этом следует ориентироваться на отметки, которые были сделаны по время разбора мотора. Усики стопорного типа вкладышей должны входить точно в пазы, которые имеются в постелях. Обязательно нужно следить за этим.
Теперь следует вкладыши намазать маслом.
Дальше в блоке цилиндров нужно установить коленвал. Потом смазываются маслом полукольца. При установке требуется проверить, чтобы канавки на них были направлены именно в сторону щек коленвала.
Потом нужно установить полукольца, которые выполнены из соединения алюминия и стали. Они отличаются белым оттенком. Установка осуществляется на переднюю сторону в постели, расположенной центрально.
С другой стороны на постели требуется закрепить металлокерамическое кольцо. Оно отличается желтоватым оттенком.
Дальше полукольца, которые уже установлены, нужно повернуть так, чтобы концы деталей располагались с торцом постели цилиндров.
Теперь нужно монтировать подшипники (корень) вкладышей в крышки. Снова нужно смотреть на отметки, которые были сделаны, когда агрегат разбирался. Нужно следить, чтобы усики стопорного типа входили точно в пазы. Потом вкладыши нужно хорошо намазать.
После этого устанавливаются крышки. Обязательно нужно смотреть на нумерацию их и цилиндра.
Затем требуется намазать моторным маслом резьбу на болтах и торцы, где будут закрепляться крышки.
Дальше в ход идет третья крышка, и снова закручиваются болтики. То же следует сделать и с болтами на 3, 4 и 5 крышке. Причем все нужно проводить именно с такой последовательностью.
Когда все болты закручены, нужно проверить, как легко идет коленвал. Для этого следует несколько раз его повернуть.
Потом ставится масляный насос и фиксируется. После этого нужно то же сделать с держателем для сальника, расположенного сзади.
В поршень устанавливается шатун. А потом вставляется и поршневой палец. Обязательно нужно намазать маслом и сам шатун, и палец.
Вмонтировать кольца стопорного типа. Проверить, чтобы они находились в канавках.
Потом укладывается маслосъемное кольцо и кольцо для поршня. Лучше всего для таких манипуляций иметь специальный инвентарь. Инструмент называется съемником.
Нужно проверить, что кольцо может свободно вращаться.
Протереть шатунные шейки, расположенные на коленвале. То же касается зеркал цилиндров.
В шатун устанавливается вкладыш, причем усики должны точно располагаться в шатуне. Поршень и вкладыш нужно намазать, а потом установить кольцо для сжатия. Шатун опускается в цилиндр.
Оправку нужно приложить к одному боку. Дальше используется обычная ручка молотка, чтобы поршень протолкнуть.
К области шейки коленвала следует монтировать головку от шатуна.
Вставить крышку и зафиксировать ее. Нужно следить за тем, чтобы маркировка на нижней части и на крыше четко находилась на одной стороне.
Заворачиваются все болты, а потом устанавливаются все остальные поршни.
Зафиксировать маслоприемник.
Поставить маховик и пластинку. Обязательно нужно предварительно воспользоваться фиксатором анаэробного типа для крепления болтов.
Наносится слой смазки.
Устанавливается картер для масла.

Конструктивные особенности

Если у вас «десятка» с двигателем на 8 клапанов, тогда конструкцией предусматривается две боковые и одна задняя опора;

На 16 клапанных двигателя имеется две боковые опоры, одна нижняя и одна верхняя.

Важно заметить, что у 8 клапанных двигателей на десятке присутствует задняя подушка двигателя, в то время как на 16 клапанном ее нет. Зато такие моторы могут похвастаться наличием дополнительных опор. Вне зависимости от конструкции, процедура замены выполняется аналогичным методом

Вне зависимости от конструкции, процедура замены выполняется аналогичным методом.

Неисправности

На самом деле обнаружить вышедшие из строя подушки достаточно просто, поскольку вибрации двигателя сразу же увеличатся.

Если силовой агрегат работает нормально, но кузов при этом трясет, вибрация ощущается на рулевой рейке, педалях, приборной панели, тогда сомневаться не приходится — износились подушки двигателя.

Пик вибраций происходит при старте мотора и при его отключении. Если резиновые элементы полностью износились, тогда начнет появляться стук. Он вызывается контактом элементов двигателя с опорами.

Чтобы убедиться в износе подушек, включите мотор, поднимите капот, визуально осмотрите опоры и подушки. Приложив руку на двигатель, вы тактильно ощутите усиление вибраций по сравнению с нормальным поведением автомобиля.

Причин возникновения неполадок может быть несколько.

Причины	Особенности
Деформации	Деформация элементов может происходить при отработке ресурса подушек, при механических или температурных воздействиях
Потеря эластичности	Резина не обладает большим запасом прочности, потому с течением времени она состаривание. Данный эффект усиливается при воздействии температурных перепадов
Расслаивание и растрескивание	Подушка может буквально разваливаться, расползаться при воздействии на нее химически агрессивных веществ

Требуется ли замена

Если вы обнаружили, что задняя или любая другая подушка начала изнашиваться, тянуть с ремонтными мероприятиями ни в коем случае нельзя.

Помимо дискомфорта водителя и пассажиров при движении автомобиля, вы рискуете дотянуть поломку до того момента, когда начнутся разрушительные процессы работе коробки передач и силового агрегата.

Принимаясь за ремонт креплений мотора, следует подумать над тем, стоит ли менять отдельно подушки, либо заменить опоры в сборе.

Если опора не повреждена, менять ее не обязательно. То есть в таких ситуациях достаточно просто заменить подушку. Комплект новых подушек для ВАЗ 2110 сегодня стоит около 1,3 тысячи рублей. Набор опор обойдется вам в 2,5 тысячи рублей.

Выполнять работу самостоятельно или обращаться на СТО — ваш выбор. Но следует знать, что за замену одной подушки с вас возьмут минимум 300 рублей.

Подробная инструкция разборки и ремонта двигателя ВАЗ 2110:

2. Снимаем с двигателя сцепление.

3. Снимаем натяжной ролик, ремень привода распределительного вала и дистанционную шайбу, которая установлена под натяжным роликом.

4. Снимаем с распределительного вала зубчатый шкив.

5. Осуществляем отвинчивание четырёх болтов, тремя из которых прикреплён водяной насос. Откручиваем гайку крепления на задней крышке ремня привода распределительного вала и снимаем крышку.

6. Чтобы снять водяной насос, вставляем отвёртку между блоком и фланцем корпуса насоса и таким образом сдвигаем его с посадочного места. Выполнив эти операции, снимаем водяной насос.

7. С блока цилиндров снимаем головку.

8. Отвинчиваем болты (их 16 штук) крепления масляного картера, затем вместе с прокладкой снимаем его.

9. Отвинчиваем болты (их 3) крепления маслоприёмника и снимаем его. Имейте в виду, что под головками болтов наличествуют пружинные шайбы.

10. Отвинчиваем в масляном картере болт, которым прикреплён датчик уровня масла. Не забывайте о том, что под головкой болта наличествует пружинная шайба. Вынимаем датчик из блока цилиндров, при наличии необходимости можно прокрутить коленвал так, чтобы его противовес не препятствовал выниманию датчика.

11. Затем осуществите поворот коленвала так, чтобы поршень, который снимается, попал в НМТ (нижнюю мёртвую точку). Необходимо отвинтить две гайки крепления для снятия крышки шатуна.

12. Теперь снимаем крышку шатуна. В случае, когда демонтаж крышки осуществить сложно, можно предварительно стронуть её лёгкими ударами молотка. Может быть, что номер цилиндра на крышке будет незаметным, в таком случае следует промаркировать крышку номером цилиндра.

Используя ручку молотка, проталкиваем шатун внутрь цилиндра, затем осторожно вынимаем из цилиндра поршень с шатуном. В процессе нужно следить, чтобы нижней головкой шатуна не коснуться зеркала цилиндра, поскольку таким образом можно повредить его

Остальные поршни снимаем тем же способом.

14. Если нужно снять поршень с шатуна, то маркируем его номером цилиндра, чтобы при осуществлении их установки не перепутать. На шатуне так же, должен быть номер цилиндра: если его не видно, то маркируем и шатун.

16. Отвинчиваем болты (их 6), снимаем держатель заднего сальника коленвала и прокладку. Помните, что под головками болтов наличествуют пружинные шайбы.

17. С коленчатого вала, снимаем зубчатый шкив. В случае, когда в пазу колен вала шпонка сидит не плотно, обязательно её вынимаем, чтобы не потерялась.

18. Отвинчиваем шесть болтов, под головками которых наличествуют пружинные шайбы, и снимаем масляный насос и прокладку.

19. Осуществляем отвинчивание болтов крепления на пяти крышках (на каждой по 2 болта) коренных подшипников.

20. Снимаем крышки.

21. Снимаем коленвал автомобиля ВАЗ 2110.

22. Осуществляем снятие на средней опоре упорных полуколец коленвала.

23. Если не планируется замена вкладышей, то по мере снятия, вынимаем их из постелей блока и из крышек коренных подшипников.

24. На нерабочей стороне маркируем вкладыши относительно постелей и крышек.

25. При наличии необходимости в снятии опор двигателя и кронштейнов генератора, отвинчиваем болты (3 штуки) их крепления и снимаем подводящую трубу водяного насоса, отвинтив её крепление.

26. Снимаем поршневые кольца с использованием специального съёмника. Если нет такого приспособления, то снимаем кольца с поршня, разжав аккуратно замки колец.

27. Снимаем с поршня двигателя авто разжимную пружину маслосъёмного кольца.

28. Стопорные кольца, которые удерживают поршневой палец, снимаем с обеих сторон поршня. В бобышках поршня с целью удобства снятия колец предусмотрены выемки.

29. Используя подходящую оправку, выталкиваем палец из поршня, затем снимаем поршень с шатуна.

30. Из шатуна и его крышки вынимаем вкладыши. В случае, когда они остались на коленвале, снимаем их с вала. Если не требуется замена вкладышей, то по мере снятия маркируем их относительно номеров крышек и шатунов.

На этом процесс разборки двигателя ВАЗ 2110 завершён. Удачного завершения ремонта.

Стуки в двигателе

Не редко даже обычные начавшиеся стуки в моторе становятся причиной его полного выхода из строя. Потому будьте внимательны, если вдруг из-под капота начнут доноситься посторонние постукивания.

Стук в движке практически всегда указывает на серьезные неполадки, потому добираться до автосервиса своих ходом не рекомендуется. Вызывайте эвакуатор или цепляйтесь за кого-нибудь тросом, чтобы добраться до СТО или гаража для определения причин звуков.

Стук может быть вызван различными компонентами 8 клапанного и 16 клапанного моторов, устанавливаемых на ВАЗ 2110.

Любой стук не сулит ничего хорошего, даже если это звук от клапанов или изношенных поршней. Не затягивайте с устранением причин появления шума, иначе затем ремонт обойдется значительно дороже.
