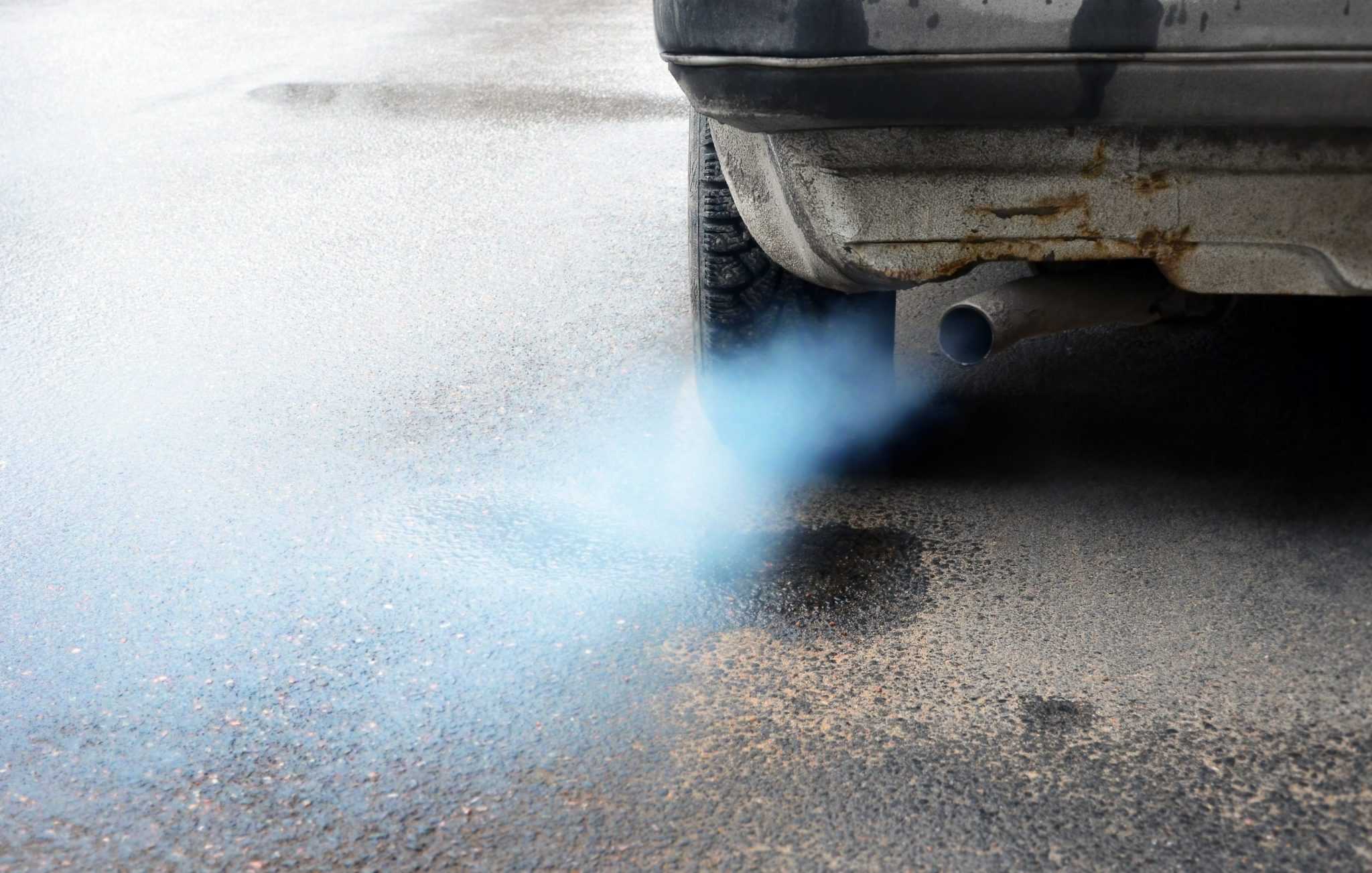

Почему из выхлопной трубы авто дымит синим?

Блок токосъёмных колец

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Разборка генератора – это первое, что нужно сделать

Для того чтобы увидеть кольца, достаточно снять заднюю крышку гена, со стороны диодного моста. Однако для замены понадобится устройство целиком разобрать

Разборка генератора – это первое, что нужно сделать. Для того чтобы увидеть кольца, достаточно снять заднюю крышку гена, со стороны диодного моста. Однако для замены понадобится устройство целиком разобрать.

Блок колец представляет собой вот такую штуку.

Кольца, как видим, идут в сборе. Заводские кольца имеют толщину приличную – 1-2 мм. Купленные аналоги могут быть потоньше. «Ходят» блоки колец на генераторах, в зависимости от условий эксплуатации, примерно 300 тысяч километров пробега ТС. Если генерирующее устройство не попадало в область первоочередной заботы владельца авто, «проживало», так сказать, свой срок в масле, ресурс токосъёмных колец снизится в разы.

Стоит блок недорого. Если заменить его вместе с подшипниками и таблеткой, то получаем практически новёхонький генератор.

Однако блок с кольцами в продаже можно встретить не всегда. Тут следует действовать так: сначала найти новый блок с кольцами, а уже после этого снимать старый. В некоторых случаях изношенные кольца на старом блоке можно реставрировать, отшлифовав их.

Можно сделать и так, если блок в продаже найти не удаётся: приобрести новый регулятор и подложить под него пару шайб. Но это следует сделать так, чтобы щётки сместились с проработанной частью колец. Даже на некоторых регуляторах щётки изначально идут со смещением относительно стандарта. Поступив таким способом, можно ещё на некоторое время продлить срок эксплуатации колец.

Диагностика дымления двигателя в гаражных условиях

Итак, чтобы понять, почему мотор дымит, а также когда кольца или колпачки являются проблемой, можно использовать методы первичной диагностики. Кстати, определить, что становится причиной дымления двигателя, вполне можно самостоятельно.

Для этого не нужно иметь специальное оборудование, достаточно будет только компрессометра. Чтобы понять причины появления такой проблемы, нужно немного изучить принцип работы двигателя внутреннего сгорания и процессы внутри ДВС.

Для воспламенения горючей смеси её необходимо сжать. Сжатие в цилиндрах обеспечивает поршень, на который для уплотнения устанавливаются поршневые кольца. Между поршнем, кольцами и стенками цилиндра происходит трение. Для снижения износа трущихся деталей в их рабочую зону (на трущиеся поверхности) подается моторное масло. Износ маслосъемного кольца является виновником попадания масла в камеру сгорания.

Когда пора менять кольца?

Поршневых колец на ВАЗ 2109 три. Они представляют собой не замкнутые обода, которые находятся на внешней стенке цилиндра в специальных канавках. Эти детали служат для уплотнения камеры сгорания, регулировки расхода масла и улучшения теплопередачи через стену цилиндра. Два компрессионных не дают проникать газам из камеры сгорания в картер, а маслосъемное снимает масло со стенок цилиндра и не дает попадать ему в камеру сгорания.

Износ деталей поршневой группы происходит примерно через 150 тысяч километров пробега из-за действия газов и трения металлических деталей. Их нужно поменять, если присутствуют следующие признаки:

• падение компрессии;
• увеличенный расход топлива;
• появление сизого дыма в выхлопных газах;
• повышенный расход масла.

Причиной ухудшения работы двигателя может быть закоксованость поршня и залегание колец. Это происходит при использовании некачественных горюче-смазочных материалов, не отвечающих рекомендациям производителей. Во время длительной эксплуатации образуется нагар, который покрывает камеру сгорания и ее детали. Поршневые кольца, покрытые нагаром «залипают» и не могут выполнять надлежащим образом своих функций. В таком случае их следует поменять или раскоксовать.

Влияние качества используемого масла на дымообразование

Моторное масло должно обладать определенными характеристиками. Качество применяемого смазочного материала напрямую зависит от его свойств. Если в моторе автомобиля находится масло низкого качества, коэффициент вязкости которого не соответствует марке автомобиля или при повышении температуры внутри двигателя происходит резкая потеря полезных свойствсмазки, это приводит к серьезным поломкам элементов и систем силового агрегата. При появлении сизого дыма нужно проверить масло на соответствие и при необходимости произвести его полную замену.

Появление дыма может быть вызвано и рядом других причин — от появления микротрещин в корпусе движка до использования не подходящего вида топлива, предназначенного для данной марки двигателя. Каждая конкретная ситуация всегда имеет решение при обращении за помощью к квалифицированным специалистам.

Новички-водители часто ищут ответ на вопрос, почему дымит ВАЗ. Есть несколько причин, которые могут вызвать обильное выделение густого пара, похожего на дым. Но случаются и поломки, которые сопровождаются дымом. Что же делать, когда машина стала дымить?

Причины появления дымления двигателя

Почему дымит двигатель, этим часто интересуются автовладельцы. Основные неисправности, вызывающие усиленный выход дыма из выхлопной трубы:

• повреждения, возникшие в системе подачи топлива;
• износ деталей, входящих в цилиндропоршневую группу;
• нарушения в работе газораспределительного механизма;
• неполадки в системе охлаждения.

Дым может появиться при нарушении количественного баланса воздух-топливо, неравномерном смешивании и неполном сгорании топливовоздушной смеси, сбоях, возникающих при проникновении охлаждающих жидкостей или смазочных материалов в камеры сгорания.

Каждая из описанных причин может влиять на оттенок выбрасываемого облака дыма.

Опытный мастер способен учитывать влияние дефектов одной системы на неправильную работу других узлов силового агрегата. Например,неполадки, возникшие в системе охлаждения,приводят к перегреву элементов двигателя. Под воздействием сверхвысоких температур поршневые кольца разрушаются, герметичность нарушается, масло и охлаждающая жидкость проникают в цилиндры, сгорают, образуя дым определенного цвета.

После капиталки, как правило, дымление мотора прекращается.

Признаки износа поршневой группы

В среднем замена поршневой на ВАЗ 2109 требуется каждые 150 000 км

Автовладельцу стоит обратить внимание на тревожные сигналы, что свидетельствуют о необходимости поменять кольца

• Машина стала требовать больше горючего.
• Измерения компрессии показали величину меньше 10 атмосфер.
• Моторного масла становится меньше.
• Замена маслоотражательных колпачков не помогает устранить утечку масла.

Поршневая группа ВАЗ 2109 — это комплект, состоящий из поршня, надетых на него поршневых колец, поршневого пальца и его креплений. Для колец на поверхности поршня имеются три канавки.

Два компрессионных кольца отвечают за герметичность надпоршневого пространства. Они поддерживают нормальную компрессию, а также не допускают попадания масла в камеру сгорания.

Маслосъёмное отвечает за снятие лишнего масла со стенок цилиндра, тем самым уменьшая расход ГСМ. Оставляется лишь плёнка толщиной несколько мкм внутри гильзы цилиндра для опускания поршня. Ну а палец, который вставляется поперечно внутрь поршневой полости, прикрепляет шатун к поршню.

Детали и расходники:

• Маслянный фильтр
• Моторное масло
• Ветошь

Инструменты:

• Гаечный ключ торцевой трубчатый 13 мм
• Оправка для запрессовки поршневой пальца
• Оправка для сжатия поршневых колец
• Молоток
• Съемник поршневых колец
• Щуп плоский
• Динамометрический ключ

Детали и расходники:

1. Вставьте шатун в поршень так, что бы приливы на шатуне были обращены в сторону задней части поршня.

Примечание:

На передней части днища поршня выполнена метка в виде лунки.

3. Установите стопорные кольца поршневого пальца в канавки поршня.

4. Установите поршневые кольца. Это рекомендуется делать специальным съемником. Если его нет, установите кольца на поршень, аккуратно разведя замки колец.

5. Порядок установки колец следующий: сначала устанавливают составное маслосъемное кольцо (замок кольца должен находиться с противоположной стороны от замка разжимной пружины), затем нижнее компрессионное кольцо и, наконец, верхнее.

6. Сориентируйте кольца, как показано на рисунке. Установите кольца на остальные поршни.

Расположение замков поршневых колец перед установкой поршня в цилиндр:

1 — расширителя маслосъемного и верхнего компрессионного колец;

2 — верхнего маслосъемного кольца;

3 — нижнего компрессионного кольца;

4 — нижнего маслосъемного кольца.

Примечание:

Устанавливайте нижнее компрессионное кольцо маркировкой вверх.

7. Установите вкладыш в шатун, совместив установочный усик вкладыша с выемкой на шатуне.

8. Смажьте моторным маслом зеркало цилиндра, поршень, поршневые кольца и шатунный вкладыш.

9. Установите на поршень оправку для сжатия колец и, вворачивая винт, сожмите кольца.

10. Проверните коленчатый вал так, чтобы его шатунная шейка, на которую монтируют шатунно-поршневую группу, установилась в ВМТ. Установите поршень цилиндра в соответствии с маркировкой номера цилиндра на шатуне.

11. Нажмите (например, рукояткой молотка) на поршень и сдвиньте его из оправки в цилиндр до момента установки нижней головки шатуна на шатунной шейке коленчатого вала. Аналогично установите поршни в остальные цилиндры.

Примечание:

При установке поршней в цилиндры метки (лунки) на поршнях должны быть обращены к передней части двигателя.

Предупреждение:

При установке поршня плотно прижимайте приспособление для сжатия поршневых колец к блоку цилиндров, иначе будут сломаны поршневые кольца.

Устанавливайте поршень в цилиндр осторожно, чтобы нижней головкой шатуна не повредить шатунную шейку коленчатого вала

12. Установите шатунные вкладыши в крышки шатунов, совместив установочный усик вкладыша с выемкой на крышке.

13. Смажьте моторным маслом шатунные вкладыши в крышках шатунов и шатунные шейки коленчатого вала.

14. Установите крышку шатуна, соединив шатун с шейкой коленчатого вала.

Предупреждение:

Крышку шатуна устанавливайте таким образом, чтобы маркировки номера цилиндра на шатуне и на крышке расположились с одной стороны.

15. Смажьте моторным маслом резьбу болтов и гайки крепления крышки шатуна.

16. Навинтите гайки шатунных болтов, не затягивая их окончательно.

17. Затяните гайки шатунных болтов моментом 13,7-15,7 Н-м (1,4-1,6 кгс*м).

18. Доверните все гайки на 35-40° по часовой стрелке.

19. Проверьте легкость перемещения шатунов вдоль шатунных шеек. При заедании отверните гайки шатунных болтов и повторно затяните их, как описано в пп. 17,18.

20. Проверьте плоским щупом боковые зазоры между шатунами и щеками кривошипов коленчатого вала. Номинальный зазор 0,200-0,470 мм, предельно допустимый — 0,5 мм. Если боковой зазор больше предельно допустимого, замените шатун и/или коленчатый вал.

21. Установите снятые детали в порядке, обратном снятию.

Обкатка двигателя

После сборки двигателя рекомендуется провести его обкатку на стенде. Поскольку вне специальных ремонтных организаций это сделать невозможно, после установки двигателя на автомобиль обкатайте его по упрощенному циклу следующим образом:

1. Залейте масло и охлаждающую жидкость, проверьте герметичность всех соединений.

2. Пустите двигатель и дайте ему поработать без нагрузки по следующему циклу:

• 820-900 об/мин — 2 минуты;
• 1000 об/мин — 3 минуты;
• 1500 об/мин — 4 минуты;
• 2000 об/мин — 5 минут.

He доводите работу двигателя до максимальных режимов.

3

Во время работы проверьте герметичность двигателя и его систем, давление масла, обратите внимание на наличие посторонних шумов

4. Если обнаружены посторонние шумы или другие неисправности, остановите двигатель и устраните их причины.

5. Начав эксплуатацию автомобиля, соблюдайте режимы, предусмотренные для периода обкатки нового автомобиля.

В статье не хватает:

Качественных фото ремонта

Когда пора менять кольца?

Поршневых колец на ВАЗ 2109 три. Они представляют собой не замкнутые обода, которые находятся на внешней стенке цилиндра в специальных канавках. Эти детали служат для уплотнения камеры сгорания, регулировки расхода масла и улучшения теплопередачи через стену цилиндра. Два компрессионных не дают проникать газам из камеры сгорания в картер, а маслосъемное снимает масло со стенок цилиндра и не дает попадать ему в камеру сгорания.

Износ деталей поршневой группы происходит примерно через 150 тысяч километров пробега из-за действия газов и трения металлических деталей. Их нужно поменять, если присутствуют следующие признаки:

• падение компрессии;
• увеличенный расход топлива;
• появление сизого дыма в выхлопных газах;
• повышенный расход масла.

Причиной ухудшения работы двигателя может быть закоксованость поршня и залегание колец. Это происходит при использовании некачественных горюче-смазочных материалов, не отвечающих рекомендациям производителей. Во время длительной эксплуатации образуется нагар, который покрывает камеру сгорания и ее детали. Поршневые кольца, покрытые нагаром «залипают» и не могут выполнять надлежащим образом своих функций. В таком случае их следует поменять или раскоксовать.

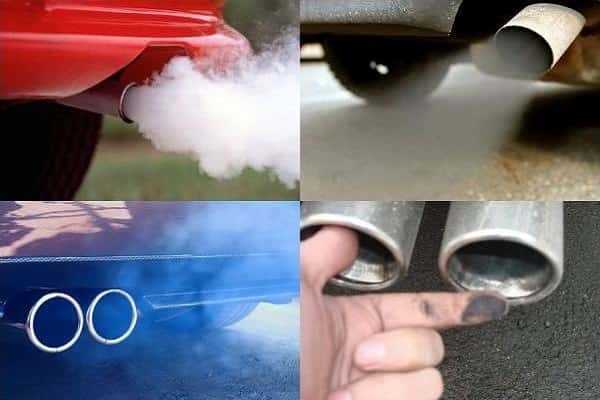

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ ПО ЦВЕТУ ДЫМА ИЗ ВЫХЛОПНОЙ ТРУБЫ

Немногие автомобилисты обращают внимание на цвет дыма, который идет из выхлопной трубы, и еще меньше знают о том, что по цвету и обильности дыма из выхлопной можно определить ту или иную неисправность в автомобиле. Сегодня в рубрике “Полезно знать”, я расскажу вам, дорогие читатели ВАЗ Ремонт о том, как произвести предварительную диагностику неисправностей по цвету дыма из выхлопной

Забегая наперед отмечу, что любое чрезмерное выделение дыма из выхлопной — свидетельствует о той или иной поломке или нарушении в работе. Однако бывают ситуации, когда нет причин для беспокойства. Например, зимой, когда вы прогреваете мотор вполне нормально появление дыма из выхлопной, который, по сути, не является дымом. Дело в том, что из-за перепада температур возникает конденсат, который проявляется в виде пара, который ошибочно можно принять за дым из выхлопной. Также не является “смертельным” кратковременное появление дыма из выхлопной при первом запуске мотора, или во время его прогрева. Если после прогрева дым исчезает, то такое кратковременное явление считается нормой. Во всех остальных случаях длительное дымление — признак неисправности, которое просто необходимо вовремя устранить.

Признаки износа поршневой группы

В среднем замена поршневой на ВАЗ 2109 требуется каждые 150 000 км

Автовладельцу стоит обратить внимание на тревожные сигналы, что свидетельствуют о необходимости поменять кольца

1. Машина стала требовать больше горючего.
2. Измерения компрессии показали величину меньше 10 атмосфер.
3. Моторного масла становится меньше.
4. Замена маслоотражательных колпачков не помогает устранить утечку масла.

Поршневая группа ВАЗ 2109 — это комплект, состоящий из поршня, надетых на него поршневых колец, поршневого пальца и его креплений. Для колец на поверхности поршня имеются три канавки.

Два компрессионных кольца отвечают за герметичность надпоршневого пространства. Они поддерживают нормальную компрессию, а также не допускают попадания масла в камеру сгорания.

Маслосъёмное отвечает за снятие лишнего масла со стенок цилиндра, тем самым уменьшая расход ГСМ. Оставляется лишь плёнка толщиной несколько мкм внутри гильзы цилиндра для опускания поршня. Ну а палец, который вставляется поперечно внутрь поршневой полости, прикрепляет шатун к поршню.

Этапы

• В первую очередь нужно демонтировать своими руками головку блока цилиндров.
• Затем необходимо снять поддон картера мотора.
• Прокрутив коленчатый вал, устанавливаем его так, чтобы максимально выдвинулись гайки крепления шатунов.
• Открутив крепежные гайки, демонтируем крышки шатунов.
• С помощью молотка, легко постукивая, извлекаем поршень с шатуном из цилиндра.
• Разжав зазор пальцами, нужно извлечь по очереди все три изделия из канавки и демонтировать с поршня. Вместе с маслосъемным снимается его расширитель.

Пальцами расширяем зазор

• С помощью старых изделий следует очистить канавки от нагара.
• Снятые изделия нужно проверить на их пригодность. Для этого их необходимо вставить в цилиндр и замерить зазор с помощью щупа. Он должен находится в пределах 0,25 — 0,45 мм. Допускается зазор до 1 мм. Если значение больше, то деталь необходимо срочно заменить. Если зазор больше, то изделие нужно подточить с помощью надфиля.
• Перед установкой новых изделий на поршни ВАЗ 2109 их следует обкатать по канавкам. Если обнаружено закусывание, деталь нужно притереть, воспользовавшись мелкозернистой наждачкой.

В таблице приведены предельные значения зазоров между заменяемой деталью и стенками канавки.

Вид кольца	Значение зазора, мм
Верхнее компрессионное	0,04 — 0,075
Нижнее компрессионное	0,03 — 0,065
Маслосъемное	0,02 — 0,055

• При установке все детали следует тщательно смазать маслом.
• Установку изделий начинают с маслосъемного. Сначала устанавливается расширитель – специальная пружинка с замком. Затем на нее одевается само изделие. Замок расширителя и зазор маслосъемного кольца должны находиться напротив друг друга.
• Нижнее компрессионное кольцо имеет проточку и зуб. При установке они должны быть снизу детали. На верхней плоскости обычно есть надпись «ваз» либо «тор».
• Аналогично устанавливается верхнее компрессионное кольцо – надписью вверх.
• Последовательность надевания деталей следующая:
• сначала разжимается замок настолько, чтобы деталь легко оделась на поршень;
• затем заводится сам замок;
• устанавливается оставшаяся часть.

После установки на поршень все детали нужно сориентировать. Ось установки поршневого пальца должна составлять с замком верхнего компрессионного кольца 45 градусов. Замок следующего изделия должен составлять угол 180 градусов по отношению к предыдущей. Таким образом, между замком маслосъемного и верхнего компрессионного угол будет составлять 90 градусов. Затем поршни и кольца отжимаются специальной оправкой и вставляются в цилиндры, их которых вынимались. Далее выполняем обратную сборку своими руками.

После замены поршневые кольца ВАЗ 2109 должны пройти обкатку. При этом нельзя нагружать двигатель, ездить по дорогам с затяжным подъемом, переключать скорости следует правильно.

Видео «Установка поршневых колец»

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Как поменять прокладку клапанной крышки на ваз 2114

Замена крабов на ваз 2115

Горит лампочка аккумулятора на панели приборов ваз 2110, причины и как устранить

Расход бензина ваз 2110 на 100 километров пути

Как своими руками установить сигнализацию на ваз 2114

Крепление балки на ваз 2107

Как поставить на ваз 2106 распредвал

Ваз 2112 как снять бардачок на

Пошаговая инструкция по замене

Работы по ремонту поршневой нужно выполнять на смотровой канаве, подъемнике или эстакаде.

Что понадобится?

Чтобы выполнить ремонт двигателя ВАЗ 2109 своими руками нужны следующие инструменты:

• набор ключей;
• набор головок;
• воронок;
• удлинители;
• динамометрический ключ;
• набор щупов;

Набор щупов для измерения зазоров

• оправку для отжима изделий на поршне;
• молоток;
• надфиль;
• новый ремкомплект.

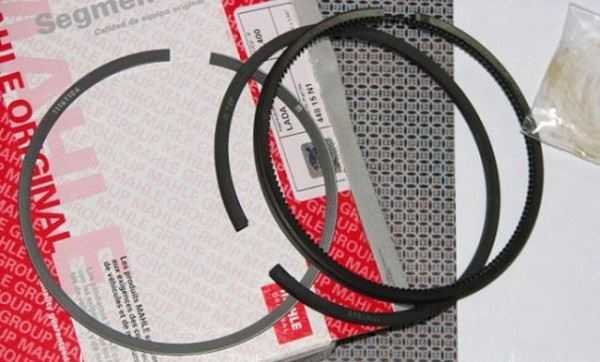

Новый расходный материал для поршневой ВАЗ 2109

При покупке поршневых колец для ВАЗ 2109 следует учитывать материал изготовления и их ширину. Лучше приобретать оригинальные изделия, чтобы избежать подделки.

Этапы

1. В первую очередь нужно демонтировать своими руками головку блока цилиндров.
2. Затем необходимо снять поддон картера мотора.
3. Прокрутив коленчатый вал, устанавливаем его так, чтобы максимально выдвинулись гайки крепления шатунов.
4. Открутив крепежные гайки, демонтируем крышки шатунов.
5. С помощью молотка, легко постукивая, извлекаем поршень с шатуном из цилиндра.
6. Разжав зазор пальцами, нужно извлечь по очереди все три изделия из канавки и демонтировать с поршня. Вместе с маслосъемным снимается его расширитель.

Пальцами расширяем зазор

С помощью старых изделий следует очистить канавки от нагара.
Снятые изделия нужно проверить на их пригодность. Для этого их необходимо вставить в цилиндр и замерить зазор с помощью щупа. Он должен находится в пределах 0,25 — 0,45 мм. Допускается зазор до 1 мм. Если значение больше, то деталь необходимо срочно заменить. Если зазор больше, то изделие нужно подточить с помощью надфиля.
Перед установкой новых изделий на поршни ВАЗ 2109 их следует обкатать по канавкам. Если обнаружено закусывание, деталь нужно притереть, воспользовавшись мелкозернистой наждачкой.

1. При установке все детали следует тщательно смазать маслом.
2. Установку изделий начинают с маслосъемного. Сначала устанавливается расширитель – специальная пружинка с замком. Затем на нее одевается само изделие. Замок расширителя и зазор маслосъемного кольца должны находиться напротив друг друга.
3. Нижнее компрессионное кольцо имеет проточку и зуб. При установке они должны быть снизу детали. На верхней плоскости обычно есть надпись «ваз» либо «тор».
4. Аналогично устанавливается верхнее компрессионное кольцо – надписью вверх.
5. Последовательность надевания деталей следующая:

• сначала разжимается замок настолько, чтобы деталь легко оделась на поршень;
• затем заводится сам замок;
• устанавливается оставшаяся часть.

После установки на поршень все детали нужно сориентировать. Ось установки поршневого пальца должна составлять с замком верхнего компрессионного кольца 45 градусов. Замок следующего изделия должен составлять угол 180 градусов по отношению к предыдущей. Таким образом, между замком маслосъемного и верхнего компрессионного угол будет составлять 90 градусов. Затем поршни и кольца отжимаются специальной оправкой и вставляются в цилиндры, их которых вынимались. Далее выполняем обратную сборку своими руками.

После замены поршневые кольца ВАЗ 2109 должны пройти обкатку. При этом нельзя нагружать двигатель, ездить по дорогам с затяжным подъемом, переключать скорости следует правильно.

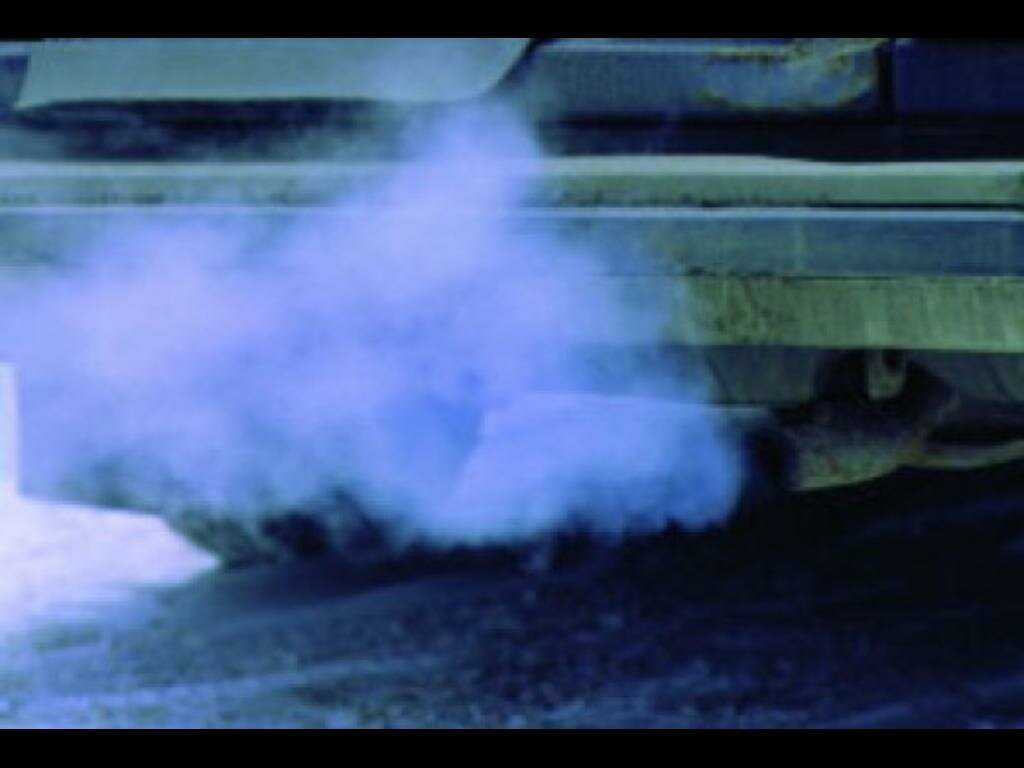

Когда из выхлопной трубы машины идет сизый дым, увеличивается расход топлива и масла, это говорит об износе поршневой группы и замене ее комплектующих. В статье описана замена колец на ВАЗ 2109 своими руками, а также прилагается видео.

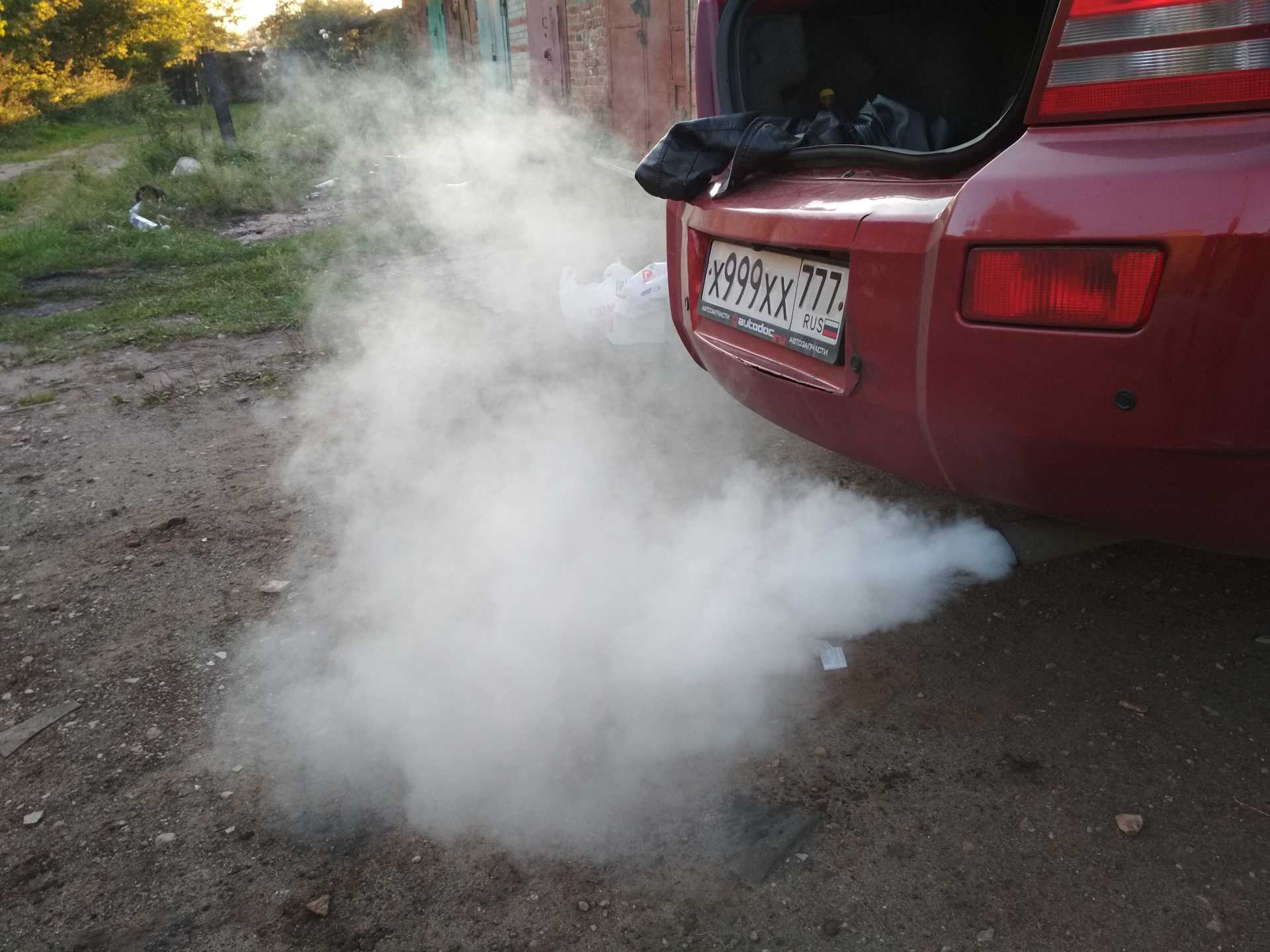

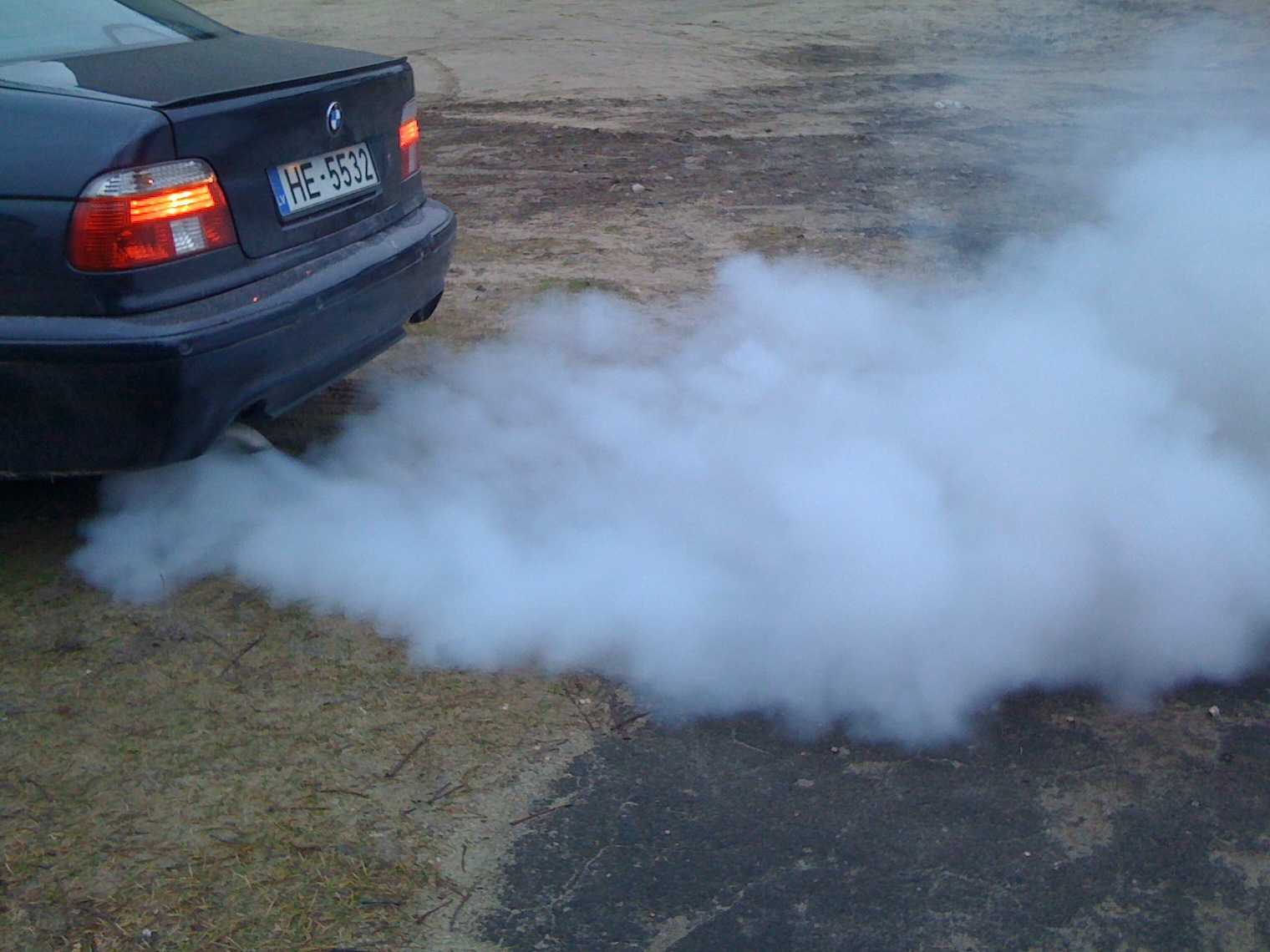

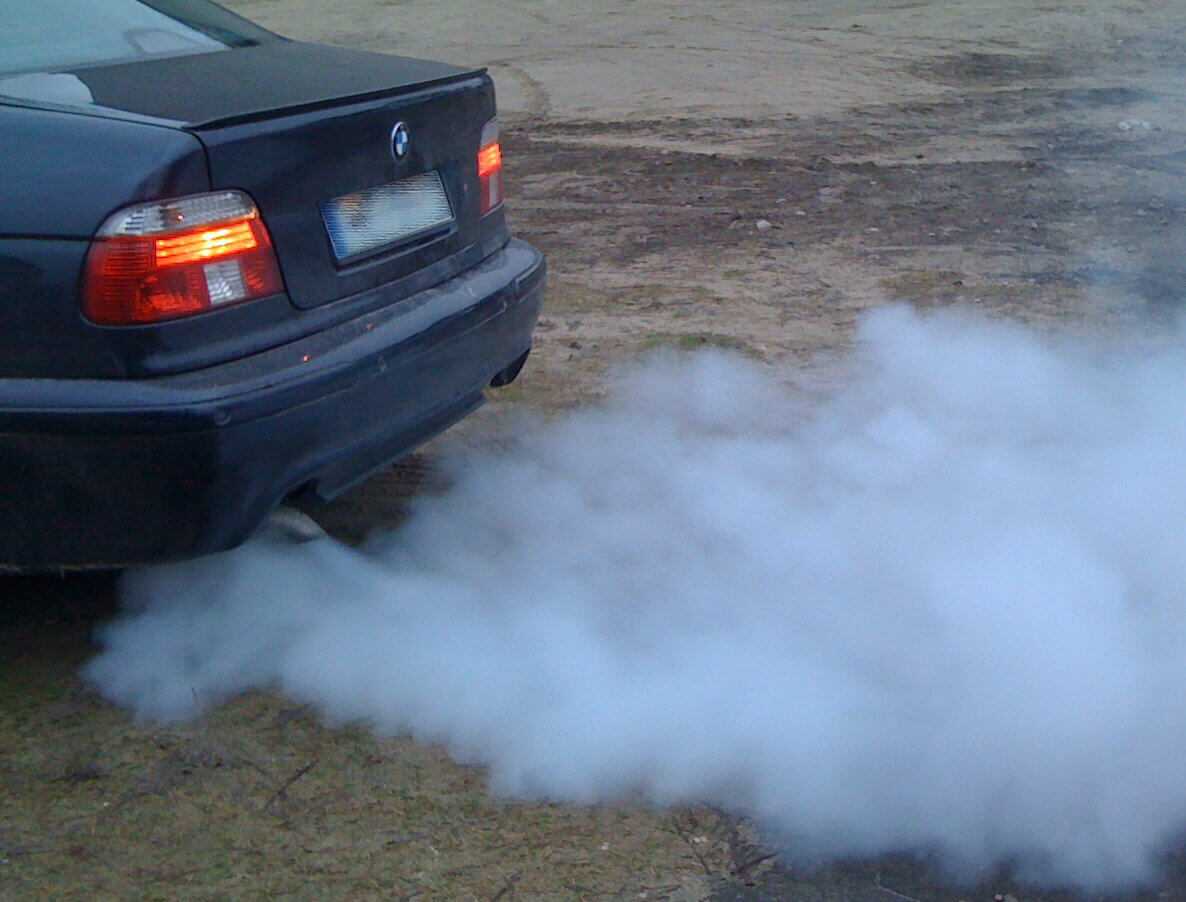

Описание причин появления белого дыма с голубым оттенком

Почему дымит двигатель белым газом с сизым или синим оттенком? При исследовании происхождения сизого или голубого выхлопа наиболее часто называются следующие причины:

1. Повреждение маслосъемных колпачков.
2. Залегание колец, предназначенных для снятия остатков масла со стенок цилиндров.
3. Неисправность турбокомпрессора.
4. Используемое масло имеет низкое качество.

Назначение колпачков состоит в удерживании масла перед моментом его подачи. Низкое качество и неисправность данных элементов приводят к потере герметичности, смазка постоянно просачивается и скапливается в цилиндрах. Стоит завести холодный мотор после долгого перерыва, накопленное масло сгорит вместе с топливом в камере, голубой или синий дым огромным облаком вырвется из выхлопной трубы автомобиля.

Износ и залегание маслосъемных колец приводит к попаданию излишнего количества смазочного вещества в цилиндры двигателя и последующему сгоранию. Применение метода раскоксовки колец временно решает возникшую проблему, но при этом кольца теряют упругость, и залегание может возобновиться. Чтобы избежать серьезных поломок в силовом агрегате, необходимо постоянно контролировать цвет выхлопных газов.

При малом износе элементов двигателя наблюдается кратковременный выход синего дыма при работе на холодную. По мере нагрева мотора детали расширяются в результате повышения их температуры, что благоприятно сказывается на зазорах между сопрягаемыми поверхностями элементов. Выход дыма уменьшается или вовсе исчезает.

Как выполняется ремонт поршневой ВАЗ 2109

Если износ в цилиндрах превышает 0,15 миллиметров, нужна расточка цилиндров и замена поршней и колец под следующий ремонтный размер:

Замена поршневой ВАЗ 2109 должна производиться с учетом, соответствия каждому классу поршня нового поршневого кольца.
При выборе кольца нужно обращать внимание на его маркировку:

1. если она отсутствует на деталях, значит изделие имеет номинальные размеры;
2. «40» — маркируется увеличение на 0,4 миллиметра размеров в диаметре ремонтного кольца;
3. «80» — соответствует маркировка увеличения размера на 0,8 миллиметров.

Ремонт поршневой в БЦ выполняется таким образом:

Проверяется износ цилиндров. С помощью нутромера в двух направлениях — продольном и поперечном, в четырех поясах меряется диаметр цилиндра.

Измерение нутромером диаметра цилиндра

В зоне первого пояса износа цилиндра практически нет. Поэтому о размере износа в остальных поясах детали можно определять по разности диаметров между этим поясом цилиндра и остальными.

Пояса для контроля износа цилиндра

• При величине износа больше чем 0,15 миллиметров делается расточка цилиндров, до наиболее близкого ремонтного размера. При этом нужно учитывать, что окончательная операция для обработки цилиндра — хонингование. Поэтому, нужно оставляется припуск под обработку диаметра 0,03 миллиметра.
• После окончательной операции ремонтный размер поршня и диаметр цилиндра отличались в пределах 0,025 – 0,045 миллиметров.
• Устанавливается новый поршень.

Совет: Крышки на шатуне не могут быть взаимозаменяемыми. На крышке шатуна и детали указывается номер цилиндра, куда можно установить шатун. Когда производится замена поршня ВАЗ 2109 , с одной стороны должны быть расположены цифры на шатуне.

• Таким же путем производится замена поршней на ВАЗ 2109 всех оставшихся.
• В обратной последовательности разборки собирается двигатель после того, как установлен последний поршень.

Хорошо показана замена поршней ВАЗ 2109 на видео.

Как правильно обкатать двигатель после замены поршневой

Правильная обкатка автомобиля имеет большое значение после того как выполнена замена всей поршневой на ВАЗ 2109. К этому нужно относиться очень внимательно, так же как и к ремонту

С особым вниманием следует обращаться с теми узлами, у которых детали между собой связаны трением, а КПД зависит от оптимальных зазоров, с которыми они должны прилегать друг к другу. Итак:

• Скорость автомобиля, после монтажа новых поршней, не должна превышать больше 60 километров за один час на 1000 километров пробега. Это нужно для притирки трущихся между собой деталей.
• Основной целью обкатки является сглаживание всех микронеровностей. Это происходит трением между собой деталей, пока не будет обеспечено полное их прилегание. Повышенное нагревание деталей мотора возникает при большом трении при «притирке».
• Это и указывает на то, что двигатель должен работать со щадящими, минимальными нагрузками.

Соблюдение всех этих правил, после того, как произведена замена поршня на ВАЗ 2109,обеспечит использование автомобиля долгое время в хорошем состоянии.
