На что влияет датчик скорости на калине

Замена датчика скорости авто

Что касается его расположения — ищите ДС в подкапотном пространстве в непосредственной близости от выпускного коллектора. Честно говоря то место, где он установлен, идеальным никак не назовешь. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию. Потому специалисты рекомендуют первым делом качественно изолировать проводку, а также применить какие-то фиксаторы, чтобы провода не соприкасались с коллектором. Это существенно продлевает срок ее службы.

Без разницы, инжекторная у Вас машина или карбюраторная с европанелью — подключение датчика скорости к комбинации приборов идентичное.

Замена датчика скорости ВАЗ: пошаговая инструкция:

1. Заедьте на яму – снизу работать будет удобнее – и дождитесь пока двигатель остынет.
2. Отключите питание автомобиля, сняв провод с минусовой клеммы аккумулятора. Капот после этого не закрывайте, этим вы создадите обеспечите себе освещение.
3. Найдите на КПП датчик скорости. Очистите его и все, что находится рядом с ним, ветошью от грязи.
4. Надавив на пружинный фиксатор, отсоедините от датчика колодку проводов.
5. Осуществите демонтаж непосредственно самого датчика, выкрутив его против часовой стрелки – пальцами или рожковым ключом на «22».
6. Аккуратно, чтобы ничего не сломать, установите на место снятой детали новую. Подведите к ней колодку проводов и на этом процедуру замены датчика скорости можно считать завершенной.

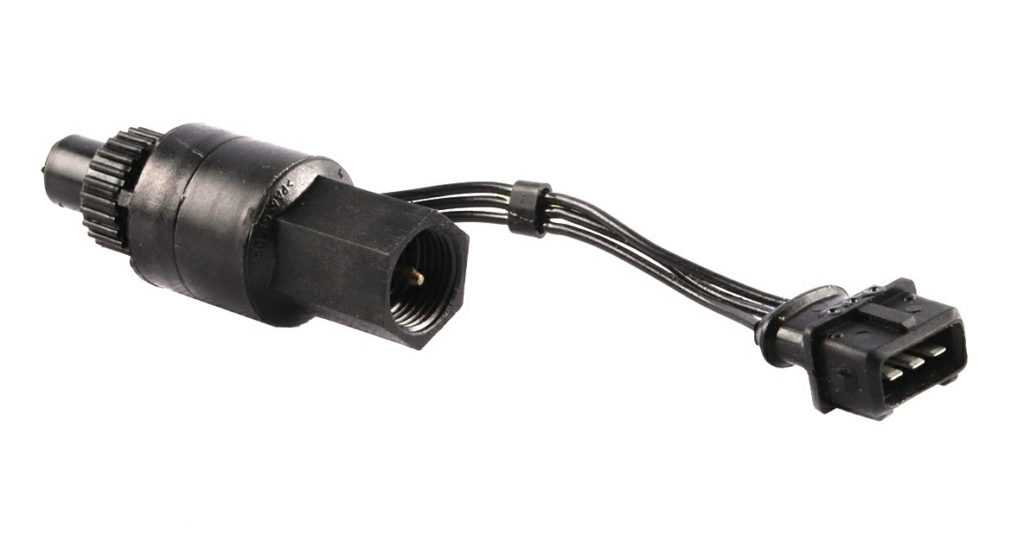

О датчике

Датчик выполняется из маслостойкого прочного пластика, так как часть его находится в прямом контакте с маслом. Основной задачей ДСА является считывание показаний с вала КПП о его вращении, затем датчик передает показания на ЭБУ, а он трансформирует вращение (об/мин) в км/ч и выводит информацию на спидометр автомобиля.

Если автомобиль оборудован электро усилителем руля, то при поломке датчика скорости ЭУР перестанет работать. Датчик скорости при достижении более 60-80 км/ч постепенно отключает ЭУР, это необходимо для правильной управляемости автомобиля.

Так же датчик скорости помогает двигателю держать повышенные обороты холостого хода при движении автомобиля на нейтральной скорости. Можно заметить, что холостой ход Калины равен примерно 900об/мин, но если двигаться со скоростью более 20 км/ч, то можно заметить что стрелка тахометра находится на отметке в 1100 об/мин. Это необходимо для более быстрого развития оборотов при включении передачи на скорости.

Датчик является довольно надежным элементом, но иногда его поломки все-таки случаются по некоторым причинам.

Рекомендации по замене датчика скорости на Калине

Не торопитесь сразу менять датчик, вполне возможно что окислились контакты или в колодку попала грязь. Можно так же почистить сам датчик и установить на место. На разных версиях Калины могут стоять отличные датчики:

Все указанные выше датчики взаимозаменяемы! Они подходят для автомобилей Калина 1117, 1118 и 1119 с моторами 1,4 и 1,6 литра 8 клапанов. Датчик скорости от Приоры физически подходит, но устанавливать его нельзя, так как он показывает неправильные значения.

Теперь вы знаете, что делать, если перестал работать спидометр на Калине, в чем причина и как решить эту проблему самостоятельно.

Общая схема электрооборудования Калины

На электросхеме модели Лада Калина распиновка разъемов выполнена в несколько этапов. Согласно заводским чертежам изначально раскрывается общее положение элементов, следом расшифровывается каждый узел отдельно.

1. Узел правой передней фары.
2. Сенсор, указывающий на положение замка капота.
3. Запитка клаксона.
4. Блок клемма стартера.
5. Силовые кабели АКБ.
6. Рабочий блок генератора.
7. Клемма подачи напряжения на привод дворников.
8. Блок контактов левой головной оптики.
9. Фишка подъемника правой двери.
10. Аналогично для редуктора подъемника стекла.
11. Выход на динамик водительской двери.
12. Привод блокировки водительской двери.
13. Мотор бачка стеклоомывателя.
14. Вывод сенсора измерителя температуры за бортом.
15. Штатный разъем подключения ЭСУД.
16. Аналогично, что и 12, для переднего пассажира.
17. Показатель остатка тормозухи в расширительном бачке системы.
18. Аналогично, что и 11, для переднего пассажира.
19. Переключатель стеклоподъемника двери переднего пассажира, находящийся в БУ водителя.
20. Клавиша подъемника стекла водительской двери.
21. Кнопка блокировки замков.
22. Питание редуктора подъемника для передней пассажирской двери.
23. Ввод монтажного узла.
24. БУ противоугонки.
25. Аналогично для сигнализации.
26. Распиновка на приборную доску.
27. Правый поворот.
28. Подсветка бардачка.
29. Выключатель лампы подсветки бардачка.
30. Выключатель клавиши стопов.
31. Клемма выключателя зажигания противоугонки.
32. Конструкция головного освещения.
33. Подача тока на разъем подрулевого рычага.
34. Левый поворотник.
35. Колодка правого заднего динамика.
36. Привод электрозамка задней правой двери.
37. Блок подогрева ветрового окна.
38. Блокировка обратного хода.
39. Прерыватель аварийки.
40. Регулировка вентилятора печки.
41. Вспомогательный резистор печки.
42. Мотор печки.
43. Питание заднего левого динамика.
44. Клемма блокировки задней левой двери.
45. Подача тока для бензонасоса и поплавка.
46. Выключатель белой лампы обратного хода.
47. Кнопка включения стопов.
48. Питание прикуривателя.
49. Блокировка ЗХ – питание соленоида.
50. Фишки магнитофона или акустической системы.
51. Подсветка БУ вентиляцией и печкой.
52. Подача напряжения и сигналов на ЭУР.
53. Лампы подсветки внутреннего пространства.
54. Тыльный правый плафон.
55. Питание на замок крышки багажника.
56. Привод подсветки грузового отсека.
57. Подсветка ГОС номера.
58. Вспомогательная лампа стопа.
59. Непосредственно подогрев ветрового стекла.
60. Лампа подсветки грузового отсека.
61. Левая кормовая фара.

Далее следует распиновка проводов Калина первого поколения для каждой секции индивидуально. Это выполнено по причине повышенной сложности основной схемы, где указываются все элементы бортовых цепей сразу. Неопытный пользователь не сможет сориентироваться по обобщенной инструкции.

Инструкция по снятию и установке

Чтобы произвести замену устройства, вам потребуются:

• две отвертки — с крестовым и плоским наконечником;
• гаечный ключ либо ключ-головка на 10;
• тряпка.

Итак, как заменить датчик самостоятельно:

1. Для начала необходимо отключить питание от устройства и поставить автомобиль на стояночный тормоз, подняв рычаг в салоне.
2. Откройте капот. На данном этапе вам надо получить доступ к датчику, для этого, как мы уже сообщили, придется снимать воздуховод, идущий к воздушному фильтру. Как вариант, его можно попытаться сдвинуть в сторону. Для демонтажа отверткой с плоским лезвием открутите хомуты.
3. Увидев контроллер в месте монтажа, надо будет отключить разъем с проводкой, подключенный к нему.
4. Теперь возьмите гаечный ключ или головку и выкрутите гайку, с помощью которой фиксируется датчик в месте монтажа. Сама гайка расположена в неудобном месте, поэтому для ее откручивания может потребоваться время. Может быть такое, что гайка прикипела к установочному месту, хотя такое бывает редко. Для ее выкручивания обработайте место посадки жидкостью WD-40.
5. Затем возьмите отвертку с плоским наконечником и отсоедините девайс от коробки передач, после чего демонтируйте его. Используя тряпку, произведите очистку места установки, это можно сделать и перед снятием датчика. Тщательно очистите поверхность, чтобы не допустить попадания грязи в саму коробку.
6. Теперь можно приступить к установке нового контроллера. Установите девайс и подключите к нему разъем с проводом. Не забудьте установить обратно воздушный патрубок.

Перед тем как менять ДС, сначала следует провести ряд профилактических действий, которые могут устранить неисправность:

• почистить контакты: они могли окислиться;
• почистить колодку, в которую могла попасть грязь.

Проверку можно выполнить тремя способами:

1. С помощью мультиметра. Положительный провод снятого ДС нужно соединить с центральным контактом, а минусовой прислоняем к кузову машины. Если на ДС оказать воздействие в виде небольшой вибрации, показания на тестере должны колебаться в пределах от 0,5 до 10 В.
2. Для проверки вторым способом устройство не нужно снимать с коробки передач. Следует вывесить переднее колесо, затем начать его вращение и присоединить мультиметр аналогично первому способу. Если после присоединения тестер меняет показания, то устройство исправно.
3. Если нет мультиметра, можно воспользоваться контрольной лампочкой на 12 В в патроне. Минус необходимо соединить с сигнальным контактом ДС, а плюс присоединить к АКБ. Горение лампочки говорит об исправности прибора.

Если ДС неисправен, то его необходимо заменить.

Для замены ДС нужно приготовить следующие инструменты и материалы:

• ключ или головку на «10»;
• плоскую отвертку;
• крестовую отвертку;
• ветошь;
• новый прибор.

Приоровский и калиновский датчики скорости

В зависимости от версии на Лада Калина устанавливаются разные ДС:

Перечисленные ДС скорости могут заменять друг друга. Они могут устанавливаться на следующих версиях Калины: 1117, 1118 и 1119 с двигателями объемом 1,4 и 1,6 литра. Датчик от Лада Приоры подходит, но его нельзя использовать, так как он дает неправильные показания.

Для проведения процедуры замены автомобиль следует поставить на ручной тормоз и открыть капот. Замена датчика скорости на Калине состоит из следующих шагов:

1. Для доступа к датчику скорости нужно либо демонтировать воздуховод, который идет к воздушному фильтру, либо отодвинуть его в сторону.

Процесс откручивания хомутов отврткой

Отсоединить от датчика разъем колодки проводов.
С помощью ключа на «10» открутить гайку, благодаря которой крепится устройство. Могут возникнуть трудности при откручивании гайки, так как она находится в неудобном месте. Следует найти упор, чтобы приложить достаточно усилий для откручивания.

Откручивание гайки ключом

С помощью плоской отвертки нужно отсоединить старое устройство от коробки и снять его. Далее следует очистить ветошью место установки. Далее можно устанавливать новый прибор.

ДС на автомобиль Лада

После установки нового устройства, нужно вернуть на место воздушный патрубок.

Проверка и замена детали

Чтобы убедиться, что проблема состоит в поломке контроллера скорости Лады Калины, нужно воспользоваться тестером. Снимаем устройство и находим импульсный контакт при помощи мультиметра. Далее соединяем минусовый щуп с мотором, а плюсовый с импульсным проводом. Надеваем небольшую трубку на ось устройства и прокручиваем ее.

При этом мультиметр должен быть наготове, чтобы сразу же измерить возникшее напряжение. У работоспособного датчика напряжение должно изменяться с 0.5-0.6 В до 9.9-10 В. Замена датчика скорости происходит следующим образом. Нам понадобится два ключа, на 10 и на 21. Теперь необходимо отключить аккумулятор от сети, а после и разъем датчика. Теперь можно приступить к демонтажу дефектного прибора.

Инструмент:

• Мультиметр
• Отвертка плоская большая

Принципы работы датчика фаз и датчика скорости аналогичны. Дат­чик импульсно замыкает цепь на «массу» при прохождении вблизи его торца штифта распределительного вала (датчик фаз) или стальных эл­ементов задающего диска (датчик скорости). Проверку показываем на примере датчика фаз.

1. При выключен­ном зажигании отсоединяем колодку жгута проводов системы управления двигателем от датчика фаз. Маркировка выводов колодки жгута проводов «А», «В» и «С» на­несена на корпусе колодки.

2. Для проверки цепи питания датчика подсоединяем щупы тестера к выво­дам «В» и «А» колодки жгута прово­дов. При включенном зажигании и в те­чении 10 с после его выключения напряжение должно быть рав­ным напряжению бортовой сети.

3. В противном случае проверяем ис­правность цепей (обрыв и замыкание на «массу») между выводом «В» ко­лодки жгута проводов и выводом «45» контроллера («+» питания), а также между выводом «А» колодки и точкой заземления.

4. При исправно­сти цепей и отсутствии напряжения – неисправен контроллер. Подсоединяем щупы тестера к выво­дам «С» и «А» колодки жгута прово­дов.

При включенном зажигании (и при отсутствии сигнала датчика фаз) контроллер через свой внутренний резистор должен выдавать напряжение бортовой сети на вывод «С» ко­лодки жгута проводов.

5. В противном случае проверяем ис­правность цепи (обрыв и замыкание на «массу») между выводом «79» контроллера и выводом «С» колод­ки жгута проводов.

6. Для проверки датчика фаз демонти­руем его и подсоединяем к датчику колодку жгута проводов. Со стороны входа проводов в колодку вставляем в ее гнезда, соответствующие выво­дам «А» и «С», два отрезка прово­локи, так чтобы появился контакт между ними и наконечниками про­водов. Подсоединяем щупы тестера к отрез­кам проволоки. Включив зажига­ние подносим несколько раз к тор­цу датчика стальной стержень (например, отвертка).

7. При этом у исправного датчика при­бор должен зафиксировать скачко­образно меняющиеся значения напряжений.

8. Датчик скорости и его цепи проверя­ем аналогично. Колодка жгута прово­дов системы управления двигателем, подсоединяемая к датчику скорости, имеет нумерацию выводов «1», «2» и «3». На вывод «1» колодки жгута проводов подается от главного реле напряжение, равное напряжению бортовой сети автомобиля. Сигнал от датчика скорости через вывод «2» колодки подводится к выводу «59» контроллера. Вывод «3» колодки со­единен с «массой».

В статье не хватает:

• Фото инструмента
• Качественных фото ремонта

Измерение скорости автомобиля уже давно осуществляется не механическим способом. За это отвечает датчик скорости, принцип работы которого основан на эффекте Холла. Этот датчик подает в контроллер электромагнитные импульсы, на основе которых последний вычисляет скорость движения машины.

Измерение скорости автомобиля происходит следующим образом. Датчик за каждый километр пройденного пути посылает контроллеру фиксированное количество импульсов – 6004. Чем быстрее движется машина, тем выше частота передачи. Таким образом, контроллер вычисляет скорость по временному интервалу между импульсами.

Помимо своей основной функции, этот датчик косвенным образом помогает автовладельцу экономить топливо. Когда автомобиль движется накатом со скоростью свыше 20 км/ч, контроллер, основываясь на показаниях датчика, не открывает подачу горючего.

Ремонт

В зависимости от выявленных повреждений следует осуществлять ремонт.

Датчик

Датчик скорости

Порой именно датчик становится причиной поломки спидометра. Обычно первым сигналом к неисправности является остановка одометра, отвечающего за подсчет километров, а затем выход из строя самого спидометра. В этой ситуации следует произвести замену датчика, чтобы избавить себя от диагностики всех остальных составляющих узлов.

Оборвался трос

При обрыве троса устанавливается новый гибкий вал. Перед тем, как установить вал следует проверить работу спидометра на предмет заедания. Для этого конец гибкого вала соединяют со спидометром и медленно поворачивают другой конец троса. Движение должно быть плавным без рывков и заедания.

Если при работе слышен стук или вибрация, то причины вызваны:

• неверным присоединением гибкого вала;
• плохим закреплением гайки;
• отсутствием смазки на тросе;
• попаданием грязи в посадочное место под трос.

После устранения выявленных поломок, спидометр восстанавливает работу. Если этого не произошло, то его придется заменить полностью.

Проводка

Нарушение в работе прибора может быть вызвано плохим соединением проводов или их разрушением. При выявленных повреждениях разорванные провода следует спаять или заменить, а плохое соединение устранить дополнительным обжимом и зачисткой контактов.

Шестеренки

В основном шестерни выполняются из пластмассы, что приводит к истиранию зубьев или их слому. Если они сломались, то слышен звук похожий на жужжание. Заменить их несложно, достаточно снять приборную панель и произвести замену.

Не всегда собственными силами можно справиться с поломкой. Иногда требуется более глубокая диагностика с бортовым компьютером и привлечением профессионалов.

Видео «Замена датчика скорости»

В этом видео демонстрируется, как заменить датчик скорости своими руками (автор ролика — Alexandr V).

Датчик скорости на автомобилях семейства ВАЗ и Калина в частности предназначен для контроля работы автомобиля на холостых оборотах и во взаимодействии с регулятором холостого хода управлении потоком воздуха, который идёт в обход дроссельной заслонке. При неисправности или наличии каких-либо неполадок, датчик передаёт ошибочные данные, что может привести к неправильной работе не только самого двигателя, но и всей системы в целом.

На видео замена и проверка датчика скорости на Лада Калина:

Симптомы неисправного датчика скоростиЕсли у вашего автомобиля во время эксплуатации присутствует хоть одна из ниже названных причин, этот будет стопроцентным поводом для его проверки.
Не стабильная работа на холостых оборотах.
Расход топлива увеличился.
Двигатель не «тянет», либо перестал быть таким приемистым, как раньше.
Не работает или есть ошибки в работе спидометра.
Отключается электроусилитель руля.
Если на автомобиле установлен бортовой компьютер, то ошибки исходящие от датчика скорости, так же будут поводом для проверки.
Причины неисправности
Самой частой причиной поломки датчика скорости является вышедшее из строя проводка. Она сильно подвергается внешним погодным условиям, окисляется и ржавеет. Таким образом только внешний осмотр даст верный ответ.
Замена» датчика скорости лада калина полный обзор
Замена датчика скорости лада калина полный обзор Вторая часть видео где я забыл кое что сказать .

https://youtube.com/watch?v=ZaUoz3

Замена датчика скорости Лада Калина
Магазин автоэлектроники каркам Замена датчика скорости Лада Калина. Стоимость датчика примерн …
перебои с мотором Лады Калины могут говорить о разных проблемах, одной из которых является поломка датчика;
если наблюдается повышенное потребление топлива, это тоже может говорить о дефекте рассматриваемого устройства;
при перебоях в импульсах, поступающих от датчика скорости, силовой агрегат Лады Калины не может развивать полную мощность;
нестабильный, срывающийся ход, снижение управляемости и динамики.
Если автомобиль относится к разряду современных, высоко оснащенных, то о поломке датчика скажет код ошибки №24, высвечивающийся на бортовом компьютере, либо загорается лампочка Check engine. В отношении с Калиной при поломке устройства также отказывается работать электроусилитель руля.

Как правило, поломки в датчике возникают по нескольким основным причинам. Например, в результате нарушения электрической цепи

Вот почему так важно регулярно проводить мониторинг электроники, как наиболее уязвимой системы автомобиля. Если какие-нибудь контакты окисляются или даже просто немного загрязнены, это тоже может самым негативным образом отразиться на работе электронных устройств

Чтобы устранить проблему, в таком случае нужно просто очистить контакты и покрыть любой специальной смазкой для электропроводки, которую можно приобрести в автомагазинах. Стоимость их невелика, так что такая профилактика по карману каждому автовладельцу.

Часто нарушение электропроводки происходит в районе выпускного коллектора. Проверить следует и сам коллектор, так как он напрямую влияет на все другие электронные системы. И последнее это дефект троса спидометра. Если на нем есть хотя бы мизерная трещина и даже заусеница, не стоит сомневаться, что датчик тут же выйдет из строя.

Если датчик полностью отказал, то починить его нельзя, можно только заменить. Замена проводится быстро. Да и цена устройства невелика: начиная с пары сотен, в зависимости от марки производителя.

Проверка и замена детали

Чтобы убедиться, что проблема состоит в поломке контроллера скорости Лады Калины, нужно воспользоваться тестером. Снимаем устройство и находим импульсный контакт при помощи мультиметра. Далее соединяем минусовый щуп с мотором, а плюсовый с импульсным проводом. Надеваем небольшую трубку на ось устройства и прокручиваем ее.

При этом мультиметр должен быть наготове, чтобы сразу же измерить возникшее напряжение. У работоспособного датчика напряжение должно изменяться с 0.5-0.6 В до 9.9-10 В. Замена датчика скорости происходит следующим образом. Нам понадобится два ключа, на 10 и на 21. Теперь необходимо отключить аккумулятор от сети, а после и разъем датчика. Теперь можно приступить к демонтажу дефектного прибора.

Столкнулся с такой проблемой — датчик скорости на Калине очень быстро вышел из строя. Говоря более конкретно, где-то за полтора года я заменил 3 датчика скорости. Причем последний не проработал и дня. Такой расклад событий меня не устраивал и, честно говоря, слегка поднадоел. Решил разобраться в чем причина столь быстрой «кончины» датчиков.

Поломаться датчик скорости, в основном, может по 3-и причинам — первая, и самая распространенная, попадание жидкости (воды или антифриза) на контакты датчика. Это происходит из-за подтекания патрубков или проезда через большую лужу. Вторая причина — попадания внутрь датчика трансмиссионного масла. Это уже из-за конструктивных особенностей самого датчика. И третья — микросхема датчика скорости может начать плавиться, почему это происходит никто точно не знает.

Первый раз у меня датчик скорости вышел из строя из-за попадания на него тосола. Устранил течь (подтекали патрубки идущие к печке, как раз над датчиком) и заменил датчик. Второй раз спидометр перестал показывать после поездки в дождливую погоду, хотя по лужам вроде и не ездил

Третий раз я вообще не понял почему он перестал работать, возможно сгорела сама микросхема, но это уже не так важно

Датчики скорости на Калину имеют три разновидности 1118-3843010-00 (02, 04). То есть отличаются только последними двумя цифрами. Продавци на рынке утверждают, что нужно ставить только тот, который стоял до этого. Так оно и есть (проверенно лично). Датчики с окончанием 02 и 04 взаимозаменяемы по посадочным местам, но если Вы установите 04 вместо 02 (или наоборот), то работать он не будет (или будет, но всего пару сотен метров, как у меня и произошло). Датчики с окончанием номера 00 вообще не получится установить вместо 02 или 04 из-за различной формы посадочных мест.

Датчик-скорости-1118-3843010-02 (Калуга) так же отличается от -04. На вид он более качественный, когда берешь в руки это заметно. Имеет овальную форму, а не угловатую. Низ датчика сделан не из пластмассы, а залит веществом, наподобие эпоксидной смолы (точно не знаю). Такой же датчик у меня стоял изначально. Почему я не купил такой же сразу, сам не знаю.

Так вот к чему я веду, покупайте те датчики, которые стояли у Вас. Придите в отделение АвтоВАЗа и попросите датчик скорости, Вам предложат фирменный, качественный датчик необходимого образца. И не нужно проводить «эксперименты», устанавливая все подряд. Только потратите свои деньги.

Еще одной причиной может стать отгнивание (повреждение) контактов на самом разъеме или же перелом его проводков.

В таком случае Вам придется купить новый разъем. Меняется он элементарно просто — отрезается старый и на его место прикручивается (припаивается) новый. Будьте внимательными с порядком проводов, не перепутайте их местами.

Измерение скорости автомобиля уже давно осуществляется не механическим способом. За это отвечает датчик скорости, принцип работы которого основан на эффекте Холла. Этот датчик подает в контроллер электромагнитные импульсы, на основе которых последний вычисляет скорость движения машины.

Измерение скорости автомобиля происходит следующим образом. Датчик за каждый километр пройденного пути посылает контроллеру фиксированное количество импульсов – 6004. Чем быстрее движется машина, тем выше частота передачи. Таким образом, контроллер вычисляет скорость по временному интервалу между импульсами.

Помимо своей основной функции, этот датчик косвенным образом помогает автовладельцу экономить топливо. Когда автомобиль движется накатом со скоростью свыше 20 км/ч, контроллер, основываясь на показаниях датчика, не открывает подачу горючего.

Подробная видео инструкция по замене датчика

Датчик скорости Лада Калина, это устройство, которое имеет предназначение не только в измерении скорости движения автомобиля, но и является важным звеном при взаимодействии с другими системами в автомобиле. Принцип его работы построен на электромагнитных импульсах, при помощи которых, происходит анализ и расчет скорости движения автомобиля.

Показания устройства учитываются при расчете количественных параметров подачи топлива блоком управления двигателя

Потому, при поломке или неправильной работе устройства для измерения скорости, блок управления не получает важной для двигателя информации. Вопрос о том, где находится датчик скорости Лада Калина, интересует многих автовладельцев столкнувшихся с некорректной работой данного устройства

Местом расположения, является узел коробки передач в области привода спидометра. Доступ к механизму удобнее всего получить, открыв крышку капота и демонтировав воздушный патрубок который присоединен к дроссельному узлу. Тем самым, вы обеспечите хороший обзор и пространство для комфортного процесса демонтажа.

• перебои в работе двигателя (некорректная работа в режиме холостого хода);
• периодические, спонтанные остановки двигателя;
• не корректное отображение показаний спидометром (либо полное отсутствие каких-либо данных вообще);
• не согласующиеся между собой данные спидометра и тахометра (например, когда вы движетесь на первой передаче, обороты находятся в пределах 1500, а скорость указывается в районе 80 километров в час);
• в некоторых случаях, ошибки и отказ электроусилителя руля.

Если при эксплуатации вашего автомобиля, вы заметили один из вышеперечисленных признаков, рекомендуем вам извлечь устройство для его проверки либо замены.

Теперь, необходимо детально рассмотреть все этапы, связанные с заменой (снятием) необходимого нам элемента.

1. Первое что рекомендуется, это скинуть минусовую клемму от аккумулятора.
2. После чего, необходимо снять пластиковую крышку защищающую корпус двигателя (если она у вас установлена), демонтировать воздушный патрубок, который отходит от корпуса воздушного фильтра. Сделать это достаточно просто. Требуется лишь ослабить крестовой отверткой хомуты со стороны дросселя и корпуса воздушного фильтра. После того, как патрубок удален, необходимо разыскать область расположения коробки передач.
3. Быстро определить необходимый нам датчик скорости можно по присоединенному к нему проводу.
4. Аккуратно отсоединяем фишку с найденного элемента.
5. Берем в руку головку на 10 (при отсутствии можно использовать ключ того же размера).
6. Откручиваем удерживающую гайку.
7. Теперь, для облегчения процесса снятия, возьмем плоскую, длинную отвертку. Она поможет поддеть и удобно демонтировать датчик. Деталь необходимо пошатывать из стороны в сторону и одновременно вытягивать наружу.

Готово, все просто и достаточно быстро!

Не спешите выбрасывать

После успешного снятия изделия, не спешите выбрасывать или производить его замену. Следует произвести доскональный осмотр на предмет окислившихся контактов самого изделия, контактов подключаемой к нему фишки и целостность всех проводов. В случае обнаружения мест окислений или загрязнений, аккуратно зачистите их. Установите датчик обратно в гнездо и присоедините к нему фишку с питанием. Верните на место воздушный патрубок и минусовую клемму АКБ. Заведите двигатель и протестируйте работу приборов и поведение двигателя. Если неисправности не устранены, начинайте процесс с этапа этапу No1 и замените датчик на новый

Обратите внимание! После первоначальной зачистки всех контактов, вы можете сразу установить новое изделие и не тестировать работу старого. Все зависит от ваших целей и бюджета

Следует учесть!

После проведения всех работ, требуется сбросить ошибки электронного блока управления (если ранее данная ошибка высвечивалась на панели приборов). Теперь, все скоростные параметры, километраж и работа двигателя будут соответствовать заводским нормативам. Имейте в виду, что существует несколько разновидностей скоростных датчиков на Ладу Калину. Конкретный вид зависит от года выпуска того или иного автомобиля. Поэтому, уточняйте все подробности относительно совместимости у продавца авто товаров.

• Постоянно качает бензонасос bmw



• Спидометр на ауди 80 б3 показывает на 10 км больше реальной скорости причины



• Маз где находится аккумулятор



• Заменил датчик холостого хода стали высокие обороты ваз 2110 инжектор



• Датчик температуры охлаждающей жидкости ауди а3 8l где находится

Самые распространенные поломки

Из строя может выйти, как спидометр — показывающий скорость, так и одометр — счетчик километража. Неполадки могут проявляться в различных вариантах, это неподвижная стрелка на приборе, посторонние шумы в приборной панели или неверные показания во время движения. Причины поломок у механических и электронных спидометров различаются.

Механический

Механические приборы делятся на виды:

• стрелочные — состоит из металлической пластины с нанесенной шкалой и стрелки указывающей скорость движения;
• ленточные — окрашенная лента на размеченной шкале показывает скорость;
• барабанные — индикатором является лента, движущаяся между катушками и указывает скорость на размеченной горизонтальной шкале.

До сих пор в автомобилях встречаются спидометры стрелочного типа. Состоят они из червячного узла с вращающейся шестерней, тросиковым приводом, магнитного элемента. Сопутствующим элементом, соединенным с тросиком, является одометр, который считает километраж.

Принцип работы основывается на вращении вторичного вала коробки передач, которое провоцирует движение троса. В свою очередь, трос соединен с магнитом, который приводит в движение стрелку путем «утягивания» металлической пластины.

Неисправности

Причиной выхода из строя механического спидометра может быть:

• залипание стрелки;
• износ шестеренок;
• обрыв тросика;
• окисление контактов и разрыв соединительных проводов;
• выход из строя электронной системы приборной панели.

Практически любая проблема может быть устранена самостоятельно, если правильно выполнена диагностика и установлена причина.

Электронный

Отсутствие механической связи между показаниями приборной панели и вторичной валом коробки передач характеризует электронный спидометр. Работа осуществляется при помощи датчиков: оптоэлектронного и безтросового.

Возможные проблемы выхода из строя:

• нарушение работы приборной панели, датчика скорости, электронной начинки спидометра;
• разъединение проводов и нарушение их целостности;
• окисленные или грязные разъемы;
• блокирование системы, неверно установленный чип-тюнинг.

Диагностику можно осуществить самостоятельно или обратиться за профессиональной помощью в автосервис.
