Ваз 2110 замена поршневой, зачем она нужна

Правильная замена и установка поршневых колец, признаки износа

Появление характерных признаков неисправности двигателя, таких, как резкое ухудшение динамики, увеличение расхода топлива и моторного масла, проблемы с запуском двигателя, особенно в холодное время года, говорит о том, что износ силового агрегата достиг предела, и без постороннего вмешательства дальнейшая эксплуатация машины невозможна. Перечисленные признаки говорят о резком падении компрессии. Если мотор не «ушатан» окончательно, то вернуть ему бодрость, скорее всего, поможет замена поршневых колец.

В целях экономии замену можно произвести своими руками. Помимо финансовой выгоды, хозяин авто может быть абсолютно уверен, что поршневые кольца поменяны, причем именно на те, которые он купил, и работа сделана качественно.

К сожалению, оставляя машину в автосервисе, владелец не может точно знать, насколько добросовестно мастера выполнили свою работу, поскольку статистика упрямо твердит, что обманывают повсюду, в том числе и на официальных сервисах.

О том, как заменить поршневые кольца своими руками, написано в данной статье.

Вкратце, схема процедуры такова:

  • демонтируется головка блока цилиндров;
  • проверяется состояние колец и решается вопрос о необходимости снятия мотора с автомобиля;
  • затем старые меняются на новые, и двигатель собирается в обратном порядке.

Далее каждый этап будет рассмотрен более подробно.

Прежде чем ставить новые кольца

Прежде чем приступать к работе, нужно обзавестись всем необходимым. Для операции потребуются гаечные ключи, головки, желательно, с трещоткой, динамометрический ключ и съемник поршневых колец.

Выбирая в магазине автозапчастей новый комплект, следует обратить внимание как на внешний вид упаковки, так и на сами кольца. Если продавец утверждает, что небольшие дефекты притрутся – он откровенно врет, пытаясь всучить некондиционный товар, лучше отказаться от такой покупки, поскольку деньги будут потрачены впустую

Если продавец утверждает, что небольшие дефекты притрутся – он откровенно врет, пытаясь всучить некондиционный товар, лучше отказаться от такой покупки, поскольку деньги будут потрачены впустую.

Подготовительный этап

Прежде всего, нужно отключить аккумуляторную батарею. После этого потребуется слить охлаждающую жидкость из системы охлаждения и моторное масло из поддона картера. Замена поршневых колец возможна двумя способами: со снятием двигателя с автомобиля и без. Определить, нужно ли снимать мотор, поможет проверка: необходимо снять головку блока цилиндров и визуально оценить состояние гильз.

Если на стенках цилиндров видны признаки износа (выработка, какие-либо царапины или задиры), силовой агрегат однозначно придется снимать, чтобы расточить гильзы под следующий ремонтный размер. Если этого не сделать, просто поменять кольца будет мало, поскольку они быстро придут в негодность из-за поврежденных цилиндров.

Если же выработки нет, новые можно ставить, не снимая мотор с автомобиля. Этапы работы по замене поршневых колец, за исключением демонтажа двигателя для проведения реставрационных работ, одни и те же.

Проверка работоспособности и обкатка мотора

После того как двигатель собран, необходимо убедиться в его работоспособности. Его необходимо завести и дать поработать некоторое время на холостых оборотах. Если он работает устойчиво, можно считать, работа завершена успешно. Следует помнить, что новым деталям нужна обкатка, и чем аккуратнее она будет выполнена, тем дольше прослужит отремонтированный силовой агрегат.

Обкатка длится 2–3 тысячи километров. Чтобы замена не прошла впустую, во время обкатки необходимо соблюдать следующие правила:

  1. мотор нельзя сильно нагружать;
  2. по возможности следует избегать полной загрузки автомобиля (в идеале водитель должен ездить в одиночку);
  3. не желательно преодолевать затяжные подъемы;
  4. категорически нельзя, особенно в течение первой тысячи километров поднимать обороты коленвала выше трех тысяч;
  5. перед поездкой двигатель нужно прогревать.

Как заменить поршневые кольца самостоятельно

Конечно, замена колец – процедура довольно трудоемкая. Она требует аккуратности и определенных умений, но по большому счету сложного в ней ничего нет (если не снимать двигатель). Для этого нужно:

  • снять головку блока цилиндров, соблюдая все рекомендации производителя автомобиля;
  • слить масло, снять защиту маховика и поддон картера двигателя;
  • снять маслозаборник;
  • провернув коленвал, установить нужный поршень в нижнюю мертвую точку;
  • открутить крышку шатуна и снять ее;
  • вытащить поршень вместе с шатуном из цилиндра, толкая его вверх деревянной рейкой;
  • очистить поршень от нагара. По его маркировке установить класс поршня, приобрести соответствующий ему новый комплект поршневых колец;
  • каждое новое кольцо перед установкой сначала вставляется в цилиндр для проверки зазора в замке. Зазор должен соответствовать величине, указанной в руководстве по эксплуатации автомобиля. Если он меньше необходимого, то торцы замка аккуратно подпиливаются надфилем;
  • поршни тщательно очищаются от нагара. Отверстия, предназначенные для слива масла, также прочищаются подходящей деревянной палочкой. Очищенные канавки смазываются чистым моторным маслом;
  • одеваются кольца начиная с маслосъемного. На одной из сторон кольца стоит маркировка «ТОР» (вверх), которая указывает, как оно должно быть установлено в поршень. Замки должны устанавливаться через 120 градусов относительно друг друга. Это исключит сквозное проникновение через них газов. Нельзя одевать кольца «витком», такая установка может сопровождаться появлением микротрещин, которые приведут к их поломке;
  • произвести сборку в обратной последовательности, параллельно очищая все чистой ветошью и смазывая свежим моторным маслом. Поршни должны устанавливаться именно в те цилиндры, откуда они были сняты. Также и крышки шатунов с шатунными вкладышами должны надеваться на те же шатуны, с которых их сняли.

Если износ шатунных вкладышей позволяет использовать их повторно, то замену делать не стоит, так как для этого понадобится расточить шейки коленвала. Самостоятельно такую работу без опыта качественно выполнить не получится.

Инструменты, необходимые для проведения работ

Для замены колец понадобятся:

  • наборы рожковых и накидных ключей, а также вороток с удлинителем и головками номиналом от 10 – 19;
  • динамометрический ключ;
  • спец. обжим (оправка).

Кроме того, понадобится герметик устойчивый к воздействию масла. Он пригодится во время установки прокладок поддона картера и клапанной крышки.

И вроде бы ничего сложного в перечисленных выше действиях нет, если замену производить не снимая двигатель с автомобиля. Однако есть нюансы, без учета которых двигатель с новыми кольцами долго не проработает. Когда цилиндр достигает предельной стадии износа, на поверхности его зеркала образуется «ступенька». Ударившись об нее, новое кольцо либо сразу сломается, либо получит трещину, которая в итоге все равно приведет к его поломке. Кроме того, канавки старого поршня также имеют износ, поэтому притирка новых колец к цилиндру будет затруднена или вовсе невозможна. Это значит, что дефектовку поршневой группы и цилиндров лучше доверить профессионалам.

Расточкой и хонингованием цилиндров также должны заниматься квалифицированные специалисты. К тому же эту работу выполнить без снятия двигателя невозможно. Поэтому перед тем как браться за дело, стоит хорошо подумать, реально оценить свои силы и возможности. Чтобы результатом ремонта не стала замена поршневой группы в целом, или того хуже – не пришлось бы сдавать двигатель в капитальный ремонт.

Как заменить поршневые кольца самостоятельно

Конечно, замена колец – процедура довольно трудоемкая. Она требует аккуратности и определенных умений, но по большому счету сложного в ней ничего нет (если не снимать двигатель). Для этого нужно:

  • снять головку блока цилиндров, соблюдая все рекомендации производителя автомобиля;
  • слить масло, снять защиту маховика и поддон картера двигателя;
  • снять маслозаборник;
  • провернув коленвал, установить нужный поршень в нижнюю мертвую точку;
  • открутить крышку шатуна и снять ее;
  • вытащить поршень вместе с шатуном из цилиндра, толкая его вверх деревянной рейкой;
  • очистить поршень от нагара. По его маркировке установить класс поршня, приобрести соответствующий ему новый комплект поршневых колец;
  • каждое новое кольцо перед установкой сначала вставляется в цилиндр для проверки зазора в замке. Зазор должен соответствовать величине, указанной в руководстве по эксплуатации автомобиля. Если он меньше необходимого, то торцы замка аккуратно подпиливаются надфилем;
  • поршни тщательно очищаются от нагара. Отверстия, предназначенные для слива масла, также прочищаются подходящей деревянной палочкой. Очищенные канавки смазываются чистым моторным маслом;
  • одеваются кольца начиная с маслосъемного. На одной из сторон кольца стоит маркировка «ТОР» (вверх), которая указывает, как оно должно быть установлено в поршень. Замки должны устанавливаться через 120 градусов относительно друг друга. Это исключит сквозное проникновение через них газов. Нельзя одевать кольца «витком», такая установка может сопровождаться появлением микротрещин, которые приведут к их поломке;
  • произвести сборку в обратной последовательности, параллельно очищая все чистой ветошью и смазывая свежим моторным маслом. Поршни должны устанавливаться именно в те цилиндры, откуда они были сняты. Также и крышки шатунов с шатунными вкладышами должны надеваться на те же шатуны, с которых их сняли.

Если износ шатунных вкладышей позволяет использовать их повторно, то замену делать не стоит, так как для этого понадобится расточить шейки коленвала. Самостоятельно такую работу без опыта качественно выполнить не получится.

Инструменты, необходимые для проведения работ

Для замены колец понадобятся:

  • наборы рожковых и накидных ключей, а также вороток с удлинителем и головками номиналом от 10 – 19;
  • динамометрический ключ;
  • спец. обжим (оправка).

Кроме того, понадобится герметик устойчивый к воздействию масла. Он пригодится во время установки прокладок поддона картера и клапанной крышки.

И вроде бы ничего сложного в перечисленных выше действиях нет, если замену производить не снимая двигатель с автомобиля. Однако есть нюансы, без учета которых двигатель с новыми кольцами долго не проработает. Когда цилиндр достигает предельной стадии износа, на поверхности его зеркала образуется «ступенька». Ударившись об нее, новое кольцо либо сразу сломается, либо получит трещину, которая в итоге все равно приведет к его поломке. Кроме того, канавки старого поршня также имеют износ, поэтому притирка новых колец к цилиндру будет затруднена или вовсе невозможна. Это значит, что дефектовку поршневой группы и цилиндров лучше доверить профессионалам.

Расточкой и хонингованием цилиндров также должны заниматься квалифицированные специалисты. К тому же эту работу выполнить без снятия двигателя невозможно. Поэтому перед тем как браться за дело, стоит хорошо подумать, реально оценить свои силы и возможности. Чтобы результатом ремонта не стала замена поршневой группы в целом, или того хуже – не пришлось бы сдавать двигатель в капитальный ремонт.

Источник

Как выполнить обкатку после замены поршневых колец

Перед тем как приступить к процедуре обкатки, необходимо подготовить автомобиль. Несколько действий, которые требуется выполнить:

  1. Зарядить аккумуляторную батарею;

  2. Перед первым выездом на дороги выполнить предварительно запуск двигателя и дождаться, когда он нагреется до 80 градусов по Цельсию. После этого его нужно заглушить и дождаться, когда мотор остынет до 40 градусов по Цельсию. Далее снова мотор прогревается до 80 градусов. Таких циклов нужно выполнить 8-10 штук. Это необходимо, чтобы произошла предварительная “притирка” деталей, вызванная их расширением в результате нагрева;
  3. Выполнив предварительный этап, осмотрите автомобиль и двигатель. Нужно убедиться, что нет утечек антифриза, масла и прочих жидкостей. Если выявлена проблема в результате осмотра, ее необходимо устранить;
  4. Выберите правильно участок дороги для движения. Лучше, чтобы это была трасса с малым количеством автомобилей и без перепада высот, то есть нужно исключить въезд на склон и со склона. Также нужно минимизировать вероятность попадания в пробку.

Важно: В книге по технической эксплуатации конкретной модели автомобиля может быть рассмотрен вопрос обкатки двигателя. Обязательно ознакомьтесь с советами производителя и соблюдайте их

Специалисты рекомендуют проводить обкатку двигателя автомобиля после замены поршневых колец в течение 1500 километров. Сам процесс обкатки должен проходить, в среднем, на 2500 оборотах, лучше выполнять его на третьей передачи. Данный рекомендации позволят оптимизировать процесс “притирки” колец к поршню и цилиндру.

Первые 300 километров лучше преодолеть за один заезд. Идеально для притирки подойдет загородная трасса

Следующее 1200 километров нужно пройти в том же режиме, но не важно за какое число поездок, то есть эксплуатация может вестись в комфортном и привычном для водителя графике

Важно: После прохождения 1500 километров нужно обязательно заменить масляный фильтр и масло. (177 голос., средний: 4,55 из 5)

(177 голос., средний: 4,55 из 5)

Как заменить поршневые кольца самостоятельно

Конечно, замена колец – процедура довольно трудоемкая. Она требует аккуратности и определенных умений, но по большому счету сложного в ней ничего нет (если не снимать двигатель). Для этого нужно:

  • снять головку блока цилиндров, соблюдая все рекомендации производителя автомобиля;
  • слить масло, снять защиту маховика и поддон картера двигателя;
  • снять маслозаборник;
  • провернув коленвал, установить нужный поршень в нижнюю мертвую точку;
  • открутить крышку шатуна и снять ее;
  • вытащить поршень вместе с шатуном из цилиндра, толкая его вверх деревянной рейкой;
  • очистить поршень от нагара. По его маркировке установить класс поршня, приобрести соответствующий ему новый комплект поршневых колец;
  • каждое новое кольцо перед установкой сначала вставляется в цилиндр для проверки зазора в замке. Зазор должен соответствовать величине, указанной в руководстве по эксплуатации автомобиля. Если он меньше необходимого, то торцы замка аккуратно подпиливаются надфилем;
  • поршни тщательно очищаются от нагара. Отверстия, предназначенные для слива масла, также прочищаются подходящей деревянной палочкой. Очищенные канавки смазываются чистым моторным маслом;
  • одеваются кольца начиная с маслосъемного. На одной из сторон кольца стоит маркировка «ТОР» (вверх), которая указывает, как оно должно быть установлено в поршень. Замки должны устанавливаться через 120 градусов относительно друг друга. Это исключит сквозное проникновение через них газов. Нельзя одевать кольца «витком», такая установка может сопровождаться появлением микротрещин, которые приведут к их поломке;
  • произвести сборку в обратной последовательности, параллельно очищая все чистой ветошью и смазывая свежим моторным маслом. Поршни должны устанавливаться именно в те цилиндры, откуда они были сняты. Также и крышки шатунов с шатунными вкладышами должны надеваться на те же шатуны, с которых их сняли.

Если износ шатунных вкладышей позволяет использовать их повторно, то замену делать не стоит, так как для этого понадобится расточить шейки коленвала. Самостоятельно такую работу без опыта качественно выполнить не получится.

Инструменты, необходимые для проведения работ

Для замены колец понадобятся:

  • наборы рожковых и накидных ключей, а также вороток с удлинителем и головками номиналом от 10 – 19;
  • динамометрический ключ;
  • спец. обжим (оправка).

Кроме того, понадобится герметик устойчивый к воздействию масла. Он пригодится во время установки прокладок поддона картера и клапанной крышки.

И вроде бы ничего сложного в перечисленных выше действиях нет, если замену производить не снимая двигатель с автомобиля. Однако есть нюансы, без учета которых двигатель с новыми кольцами долго не проработает. Когда цилиндр достигает предельной стадии износа, на поверхности его зеркала образуется «ступенька». Ударившись об нее, новое кольцо либо сразу сломается, либо получит трещину, которая в итоге все равно приведет к его поломке. Кроме того, канавки старого поршня также имеют износ, поэтому притирка новых колец к цилиндру будет затруднена или вовсе невозможна. Это значит, что дефектовку поршневой группы и цилиндров лучше доверить профессионалам.

Расточкой и хонингованием цилиндров также должны заниматься квалифицированные специалисты. К тому же эту работу выполнить без снятия двигателя невозможно. Поэтому перед тем как браться за дело, стоит хорошо подумать, реально оценить свои силы и возможности. Чтобы результатом ремонта не стала замена поршневой группы в целом, или того хуже – не пришлось бы сдавать двигатель в капитальный ремонт.

Полезное

Срок службы поршневых колец не привязан к плановым ТО. Хотя при идеальных условиях эксплуатации должно быть именно так. В реальности их замена производится при снижении компрессии.

Если капитальный ремонт двигателя не планируется, можно провести замену без снятия силового агрегата. Достаточно «комфортно» меняются поршневые кольца, не снимая двигателя на рядных четверках с поперечным расположением.

Пресс релиз подготовлен специалистами сайта по корректировке пробега Krutilka-spidometra.ru. У нас всегда в наличии профессиональная крутилка для спидометра — которая увеличит ваш пробег без следов вмешательства в систему и в нужное для вас время. Гарантия качества всех приборов, быстрая доставка по Москве и по всей России.

Тепловой зазор поршневых колец

ПК представляют собой пружинные диски с одним разрезом – при установке на поршень они разжимаются, а в гильзе плотно прижимаются к ее стенкам. Чтобы достигалось максимальное сжатие рабочей смеси, стенки цилиндров должны быть максимально гладкими (без дефектов), а форма внутренней полости идеально круглой. На поршне ПК размещаются в специальных канавках, причем, они посажены неплотно, и на холодном поршне перемещаются в канавках свободно.

Поршневые кольца имеют тепловые зазоры:

Зазоры обязательно должны быть определенными, если они больше или меньше положенного значения, поршневая группа быстро выйдет из строя. Следует учитывать тот фактор, что при нагреве металл расширяется, и если тепловой зазор ПК будет слишком маленьким, поршневая группа начнет перегреваться. При больших зазорах не обеспечивается герметичность, возникают потери мощности.

Для легковых автомобилей, как правило, устанавливаются следующие зазоры:

  • между канавками и КПК – от 0,02 до 0,08 мм (для верхнего кольца зазор должен быть немного больше);
  • между канавками и МПК – от 0,05 до 0,06 мм;
  • на стыке – от 0,25 до 0,5 мм.

По мере износа зазоры в ПК увеличиваются, и они не должны превышать:

  • между кольцом и канавкой – 0,15 мм;
  • на стыке – 1,0 мм.

Правильная замена и установка поршневых колец, признаки износа

Появление характерных признаков неисправности двигателя, таких, как резкое ухудшение динамики, увеличение расхода топлива и моторного масла, проблемы с запуском двигателя, особенно в холодное время года, говорит о том, что износ силового агрегата достиг предела, и без постороннего вмешательства дальнейшая эксплуатация машины невозможна. Перечисленные признаки говорят о резком падении компрессии. Если мотор не «ушатан» окончательно, то вернуть ему бодрость, скорее всего, поможет замена поршневых колец.

В целях экономии замену можно произвести своими руками. Помимо финансовой выгоды, хозяин авто может быть абсолютно уверен, что поршневые кольца поменяны, причем именно на те, которые он купил, и работа сделана качественно. К сожалению, оставляя машину в автосервисе, владелец не может точно знать, насколько добросовестно мастера выполнили свою работу, поскольку статистика упрямо твердит, что обманывают повсюду, в том числе и на официальных сервисах.

О том, как заменить поршневые кольца своими руками, написано в данной статье.

Вкратце, схема процедуры такова:

  • демонтируется головка блока цилиндров;
  • проверяется состояние колец и решается вопрос о необходимости снятия мотора с автомобиля;
  • затем старые меняются на новые, и двигатель собирается в обратном порядке.

Далее каждый этап будет рассмотрен более подробно.

Когда двигателю ничего не поможет.

А вот так это выглядит в нормальном качестве:

А вот так, «на просвет» в сравнении с «исправным» кольцом (снизу):

А теперь рассмотрим «залегшие» кольца составного профиля и сразу станет понятно, в чем разница:

При всей неприглядности состояния поршня, конструкция таких маслосъемных колец позволяет, после возвращения им прилегания, восстановить все функции маслодренажа — мотор и поршень грязный, все вроде бы плачевно, но фактическое потребление масла упирается разве что в износ колец. разница в деталях в буквальном смысле. А вот еще аналогичный пример:

Кольцо действительно «лежит», но расход масла даже без принятия каких-либо мер будет умеренным — такие отверстия очень сложно забить наглухо, в виду наличия пружинного расширителя. Не помешало даже то, что размер кольца почти критический — было время, когда поршни могли иметь канавку маслосъемного кольца высотой в 3-4 мм(!), против современных 1,5 мм. Переход в современные реалии «стандартизации» высоты колец произошел примерно пятнадцать лет назад, с момента начала борьбы за экологию и снижение потерь на трение. Этот факт можно проследить по изменениям в каталогах запчастей. Устаревшее, составное, высокое, 4 компоненты на поршень: Современное, комбинированное, обычное, 3 компоненты на поршень:

Что? — Забитый маслодренаж маслосъемных колец. Почему? — Неподходящее масло. Группа риска? — Форсированные двигатели с комбинированным маслосъемным кольцом и пробочными условиями движения, перегрев. В особо неблагоприятных случаях — кольца любых конструкций. Где можно встретить: BMW M54, N63, многие двигатели VAG. Решение? — Замена поршневых колец. А теперь усугубим картину и рассмотрим случаи поинтереснее и посовременнее (для моторов предыдущего поколения это был бы нонсенс): типовой «современный» случай номер два. Но сначала вернемся к случаю номер один, рассмотрев зазор замка в уплотнительных кольцах, что для «старого» мотора М54 почти всегда константа:

Беда в том, что во многих современных моторах степень форсировки приблизилась и даже превысила 100 л.с. на 1 литр рабочего объема! Высота компрессионного кольца составляет всего 1,5 мм, масса — около 10 г. Этот небольшой кусочек металла принимает на себя немалое количество теплоты, постоянно находясь «под гнетом» — будучи вставленным в цилиндр

Как видно выше, даже в районе маслосъемного кольца температуры достаточны для выпадения пакета присадок из «неудачного» масла со всеми «допусками и припусками» — а это точно далеко за 300 градусов, что уж говорить про верхнее уплотнительное кольцо, которое наиболее близко к камере сгорания?! А теперь, внимание: оно даже не «коксуется» (что, кстати, очень непросто сделать в виду «беззазорности»), ему это и не нужно — оно попросту утрачивает упругие свойства — «садится» и больше не обеспечивает уплотнение:

Сравнительно это выглядит вот так:

И поршень начинает качаться в цилиндре: А вот случай в «чистом» виде, с абсолютно живым маслосъемным «правильного» типа:

Как правило, в перекладке такой поршень стучит как карандаш в стакане, убивая и себя и стенку цилиндра. Но самое главное — резко возрастает давление картерных газов — расход масла увеличивается по «естественной причине», но при полной «сохранности» геометрии маслосъемного кольца — кольца, как можно догадаться, не изношены в буквальном смысле. Износ кольца вообще снижен — там трения уже не так много осталось) А вот начальная фаза этого процесса на форсированном BMW N63, когда кольцо только-только начало «садиться», хотя маслодренаж уже совсем забит:

Что? — Потеря упругости компрессионного кольца. Почему? — Заводская ошибка в выборе материала. Группа риска? — Современные форсированные и не очень моторы VAG, BMW типа N52, N63. Решение? — Замена поршневых колец (и хорошо бы на кольца нового образца, если завод вовремя одумался и предоставил замену). Продолжение следует.

Вставные поршни на Лада Приора: какие выбрать

На российском рынке представлено 3 разновидности. STI. Производится методом горячего прессования.

  1. Предыдущие владельцы не очень приветствуются. Во-первых, у них низкая степень сжатия, во-вторых, слишком большая площадь камеры сгорания. Это влияет на КПД двигателя в сторону его снижения. Кроме того, сплав, из которого они изготовлены, имеет пониженное содержание кремния (что делает поршни менее устойчивыми к температурам) и никеля (что снижает их ресурс). Дополнительным недостатком является то, что на автомобилях с установленной STI слишком часто обрывается ремень привода распредвала.
  2. «Автрамат» Харьковского производства изготавливается методом фьюжн. Поршни имеют состав, точно совпадающий с предыдущими. Компрессия имеет расчетные значения, эффективность хоть и снижается из-за увеличения площадей на образец, но незначительна — на 0,1 см2.
  3. Самара. У них практически такая же производительность с Автраматом. По весу детали уступают харьковским — они тяжелее (это вообще нежелательно). Но они выигрывают в цене, так как на треть меньше.

Назначение и конструкция

Для начала стоит определиться с тем, какими бывают поршневые кольца. Это понятие охватывает кольца двух типов и одного промежуточного подтипа . На первый взгляд подобные изделия практически одинаковы – незамкнутые кольца, которые при установке утапливаются в канавки поршней. Однако различия в их конструкции все же есть:

  1. Компрессионные кольца. Они предотвращают попадание горячих газов в картер двигателя из камер сгорания. Наружный диаметр таких колец несколько больше внутреннего диаметра цилиндров, так они имеют вырез, называемый замком;
  2. Маслосъемные кольца. Предотвращают попадание масла уже из картера двигателя в камеры сгорания. Как следует из названия, кольца снимают масло со стенок цилиндров. Имеют сквозные прорези, чем отличаются от компрессионных колец, а устанавливаются ниже последних;
  3. Компрессионно-маслосъемные. Ближе к компрессионным, однако имеют специфическую геометрию, благодаря которой они способны как удалять излишки масла, так и герметизировать камеру сгорания.

Стоит отметить, что некоторые автоконцерны проектируют двигатели из расчета на то, что они будут иметь повышенный расход масла. Как ни странно, обусловлено это специфической конструкцией поршневых колец . Несмотря на очевидную парадоксальность такого решения, в нем есть смысл. Во-первых, в таких двигателях потери на трения ниже, чем в тех, что экономнее расходуют масло. Во-вторых, цилиндро-поршневая группа подобных агрегатов изнашивается медленнее. Поршни подавляющего большинства двигателей оснащены тремся кольцами:

  • Верхним компрессионным;
  • Средним компрессионно-маслосъемным;
  • Нижним маслосъемным.

Верхнее кольцо герметизирует камеру сгорания. Как правило, изнашивается быстрее остальных двух колец, так как воспринимает сильные нагрузки: высокие температуры, давление, контакт с химически агрессивными отработавшими газами. Повышенный расход масла в большинстве случаев обусловлен износом именно этих колец. Обычно их изготавливают из чугуна, легированного хромом, молибденом и никелем или же из легированных сталей с дополнительным износостойким покрытием .

Компрессионно-маслосъемные кольца берут на себя сразу несколько функций . Первая: дополнительная герметизация камер сгорания. Вторая: предотвращение излишнего расхода масла. По факту, кольцо одновременно и перекрывает доступ к камере сгорания, и снимает излишки масла по ходу движения поршня от верхней точки к нижней. Такие кольца имеют более сложную форму, нежели обычные компрессионные. В подавляющем большинстве случаев на изготовление таких колец идет легированный чугун с пластинчатым графитом – материал менее прочный, нежели, например, чугун, легированный молибденом.

Нижние маслосъемные кольца, как несложно догадаться по их названию, берут на себя задачу снятия масла со стенок цилиндров и дальнейшего его отведения в картер двигателя через специальные пазы или отверстия. Маслосъемные кольца бывают двух видов:

  1. Наборные, включающие в себя пару колец и двухфункциональный расширитель;
  2. Коробчатые с эспандерной пружиной.

Основное требования к маслосъемным поршневым кольцам: способность быстро и качественно прирабатываться к стенкам цилиндра. Проще говоря, кольцо должно по максимуму заполнять свободное пространство, так как это увеличивает эффективность снятия масла. На изготовление маслосъемных колец идет углеродистая сталь или же серый легированный чугун. Если гильзы цилиндров выполнены из чугуна, то маслосъемные кольца поршня должны быть хромированными.

Основные размеры шатунно-поршневой группы я дам вам сейчас ниже на рисунке

Поршень — алюминиевый литой. По наружному диаметру поршни разбиты на пять классов (А, В, С, D, Е) через 0,01 мм. Наружная поверхность поршня имеет сложную форму. Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу, на расстоянии 55 мм от днища поршня.

По диаметру отверстия под поршневой палец поршни подразделяются на три класса (1, 2, 3) через 0,004 мм.

Классы диаметров поршня и отверстия под поршневой палец клеймятся на днище поршня (рис. 4).

Поршень — алюминиевый литой. По наружному диаметру поршни разбиты на пять классов (А, В, С, D, Е) через 0,01 мм. Наружная поверхность поршня имеет сложную форму. Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу, на расстоянии 55 мм от днища поршня.

По диаметру отверстия под поршневой палец поршни подразделяются на три класса (1, 2, 3) через 0,004 мм.

Классы диаметров поршня и отверстия под поршневой палец клеймятся на днище поршня.

Пошаговая инструкция по замене

Работы по ремонту поршневой нужно выполнять на смотровой канаве, подъемнике или эстакаде.

Что понадобится?

Чтобы выполнить ремонт двигателя ВАЗ 2109 своими руками нужны следующие инструменты:

  • набор ключей;
  • набор головок;
  • воронок;
  • удлинители;
  • динамометрический ключ;
  • набор щупов;

    Набор щупов для измерения зазоров

  • оправку для отжима изделий на поршне;
  • молоток;
  • надфиль;
  • новый ремкомплект.

    Новый расходный материал для поршневой ВАЗ 2109

При покупке поршневых колец для ВАЗ 2109 следует учитывать материал изготовления и их ширину. Лучше приобретать оригинальные изделия, чтобы избежать подделки.

Этапы

  1. В первую очередь нужно демонтировать своими руками головку блока цилиндров.
  2. Затем необходимо снять поддон картера мотора.
  3. Прокрутив коленчатый вал, устанавливаем его так, чтобы максимально выдвинулись гайки крепления шатунов.
  4. Открутив крепежные гайки, демонтируем крышки шатунов.
  5. С помощью молотка, легко постукивая, извлекаем поршень с шатуном из цилиндра.
  6. Разжав зазор пальцами, нужно извлечь по очереди все три изделия из канавки и демонтировать с поршня. Вместе с маслосъемным снимается его расширитель.

    Пальцами расширяем зазор

  7. С помощью старых изделий следует очистить канавки от нагара.
  8. Снятые изделия нужно проверить на их пригодность. Для этого их необходимо вставить в цилиндр и замерить зазор с помощью щупа. Он должен находится в пределах 0,25 — 0,45 мм. Допускается зазор до 1 мм. Если значение больше, то деталь необходимо срочно заменить. Если зазор больше, то изделие нужно подточить с помощью надфиля.
  9. Перед установкой новых изделий на поршни ВАЗ 2109 их следует обкатать по канавкам. Если обнаружено закусывание, деталь нужно притереть, воспользовавшись мелкозернистой наждачкой.

В таблице приведены предельные значения зазоров между заменяемой деталью и стенками канавки.

  1. При установке все детали следует тщательно смазать маслом.

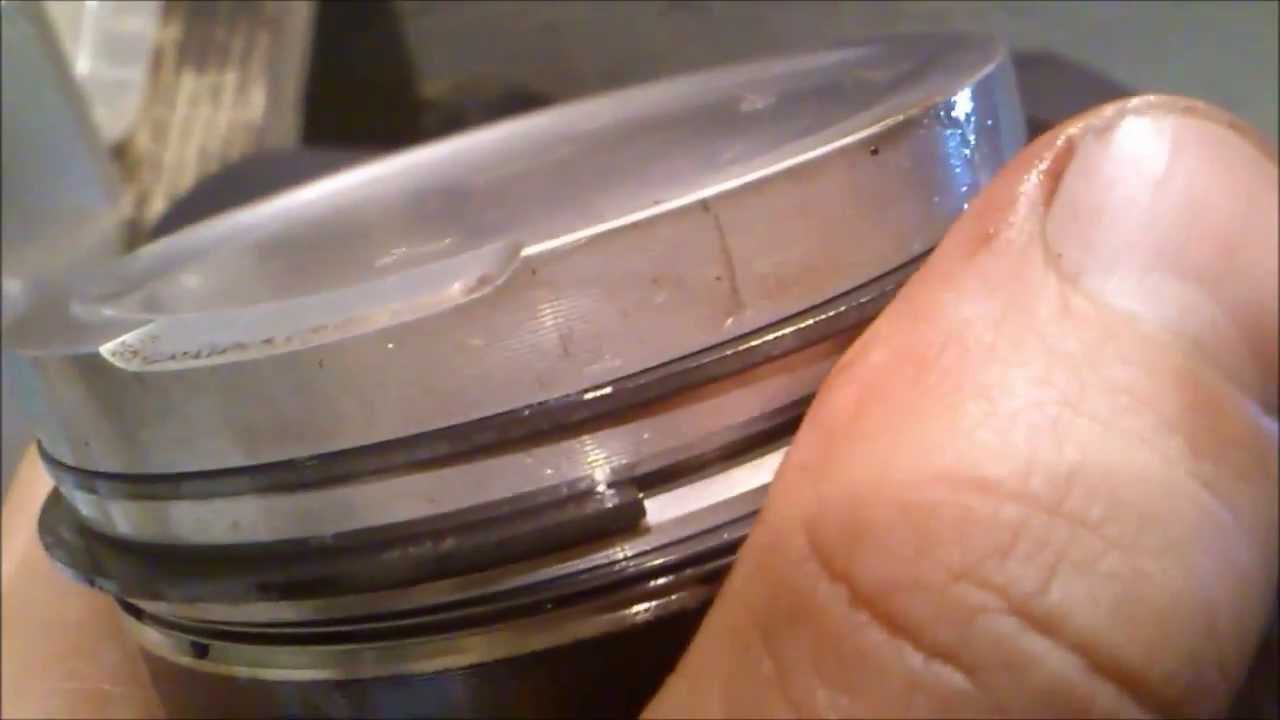

  2. Установку изделий начинают с маслосъемного. Сначала устанавливается расширитель – специальная пружинка с замком. Затем на нее одевается само изделие. Замок расширителя и зазор маслосъемного кольца должны находиться напротив друг друга.
  3. Нижнее компрессионное кольцо имеет проточку и зуб. При установке они должны быть снизу детали. На верхней плоскости обычно есть надпись «ваз» либо «тор».
  4. Аналогично устанавливается верхнее компрессионное кольцо – надписью вверх.
  5. Последовательность надевания деталей следующая:
  • сначала разжимается замок настолько, чтобы деталь легко оделась на поршень;
  • затем заводится сам замок;
  • устанавливается оставшаяся часть.

После установки на поршень все детали нужно сориентировать. Ось установки поршневого пальца должна составлять с замком верхнего компрессионного кольца 45 градусов. Замок следующего изделия должен составлять угол 180 градусов по отношению к предыдущей. Таким образом, между замком маслосъемного и верхнего компрессионного угол будет составлять 90 градусов. Затем поршни и кольца отжимаются специальной оправкой и вставляются в цилиндры, их которых вынимались. Далее выполняем обратную сборку своими руками.

После замены поршневые кольца ВАЗ 2109 должны пройти обкатку. При этом нельзя нагружать двигатель, ездить по дорогам с затяжным подъемом, переключать скорости следует правильно.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ас ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
