Volkswagen passat b6 cc

Моторного отсека

Он расположен на левой стороне аккумулятора и прикрыт защитной крышкой. Он состоит из 2-х секций: секции связи с предохранителями и реле и секции мощных предохранителей.

Схема блока предохранителей

Номер Амперы Описание
1 25А Блок управления ABS -J104-
2 40A / 60A Блок управления ABS -J104-;

Гидравлический насос ABS -V64-.

3 15А
30А
Двигатель / блок управления двигателем -J623-
4 5А / 7,5А / 10А Вентилятор радиатора -VX57-;

Реле высокой тепловой мощности -J360-;

Реле малой тепловой мощности -J359-;

Клапан регулировки давления масла -N428-;

Клапан рециркуляции воздуха турбокомпрессора -N249-;

Клапан заслонки впускного коллектора -N316-;

Клапан управления форсунками охлаждения поршней -N522-;

Масло — датчик уровня и температуры масла -G266-;

Клапан переключения турбины -N529-;

Реле питания компонентов двигателя -J757-.

5 10 А. Клапан регулировки давления топлива -N276-;

Клапан дозирования топлива -N290-;

Реле питания компонентов двигателя -J757-;

Клапан переключения турбины -N529-.

6 5А / 7,5А Выключатель стоп-сигнала -F-
7 7,5 А / 10 А / 15 А Насос охлаждения наддувочного воздуха -V188-;

Клапан охлаждающей жидкости коробки передач -N488-;

Запорный клапан охлаждающей жидкости -N82-;

Насос дополнительного отопления -V488-;

Клапан охлаждающей жидкости ГБЦ -N489-;

Клапан регулировки давления масла -N428-;

Обнаружение течи блока управления топливного бака -J909-.

8 15А Лямбда-зонд 1 перед катализатором -GX10-;
Лямбда-зонд 1 после катализатора -GX7-;
Драйвер датчика NOx -GX30-;
Привод датчика NOx 2 -J881-.
9 5A / 10A Блок управления выпускной заслонки -J883-;

Регулятор 2 выпускной заслонки -J945-;

Блок управления автоматической периодичностью накаливания -J179-;

Нагревательный элемент системы вентиляции картера -N79-;

Расходомер воздуха -G70-;

Вспомогательный насос отопления -V488-;

Электромагнитный клапан 1 фильтра с активированным углем -N80-;

Клапан 1 регулировки фаз газораспределения выпускных клапанов -N318-;

Клапан 1 регулировки фаз газораспределения -N205-.

10 15A / 20A Блок управления топливного насоса -J538-
11 40A / 50A Элемент дополнительного воздушного отопителя -Z35-
12 40А Элемент дополнительного воздушного отопителя -Z35-
13 30А Вспомогательный гидравлический насос 1 трансмиссионного масла -V475-
14 40А Реле обогрева лобового стекла -J47-
15 15А Реле звукового сигнала -J413-
16 20А Реле питания компонентов двигателя -J757-
17 7,5 А Блок управления двигателем -J623-;Блок управления ABS -J104-;

Реле обогрева лобового стекла -J47-.

18 5А / 7,5А Блок управления контроля АКБ -J367-;

Диагностический интерфейс шин данных -J533-.

19 30А Блок управления электродвигателя стеклоочистителя -J400-
20 10 А. Звуковой сигнал аварийной сигнализации -H12-
21 30А Реле 2 обогрева лобового стекла -J611-
22 5А / 7,5А Двигатель / блок управления двигателем -J623-
23 30А Стартер -B-
24 40А Элемент дополнительного воздушного отопителя -Z35-
31
32
33 30А Реле 2 обогрева лобового стекла -J611-
34 30А Реле 2 обогрева лобового стекла -J611-
35 30А Блок управления электродвигателя стеклоочистителя -J400-
36
37 30А Блок управления дополнительного отопителя -J364-
38

Реле

  • R1 Реле стартера 1 -J906-
  • R2 Реле стартера 2 -J907-
  • Реле звукового сигнала R3 -J413-
  • R4 Реле высокой тепловой мощности -J360-
  • R5 Главное реле -J271- (бензин) / Реле электропитания клеммы 30 -J317- (дизель)
  • R6 Блок управления автоматической системой накаливания -J179- (бензин)
  • R7 Реле малой тепловой мощности -J359- (дизель)
  • R8 Реле питания компонентов двигателя -J757- (бензиновый двигатель 2,0 л)
  • R9 Реле обогрева лобового стекла -J47-
  • R10 Реле обогрева лобового стекла 2 -J611-

Салонный модуль предохранителей

Все элементы модуля предохранителей пронумерованы, а их распиновка предоставлена в таблице. Распиновка модуля предохранителей

Защищаемая электросеть или устройство Номинальное значение, А Цветовая маркировка Номер на схеме
Лампочка ближнего света, правая головная оптика 10 Красный F1
Лампочка ближнего света, левая головная оптика 10 Красный F2
Подсветка номерного знака и панели приборов 10 Красный F3
Электропривод люка, контроллер регулировки клиренса задней подвески, привод дворника стекла заднего обзора 15 Синий F4
Омыватель стекла заднего обзора, омыватель лобового стекла, привод дворника стекла заднего обзора 15 Синий F5
Привод вентилятора салонного отопителя, компрессор кондиционера 20 Желтый F6
Лампочка габаритной подсветки, левая сторона 10 Красный F7
Лампочка габаритной подсветки, правая сторона 10 Красный F8
Подогрев стекла заднего обзора, подогрев наружных зеркал 20 Желтый F9
Лампочки передних противотуманных фонарей, лампочки задних противотуманных фонарей 15 Синий F10
Лампочка дальнего света, правая головная оптика, 10 Красный F11
индикатор включения дальнего света на приборной панели
Лампочка дальнего света, левая головная оптика 10 Красный F12
Двухтональный клаксон, вентилятор радиатора охлаждения двигателя 10 Красный F13
Подсветка ручки селектора автоматической КПП; 10 Красный F14
Лампочка света задней передачи;
Индикатор температуры ДВС;
Мотор привода зеркал заднего вида;
Подогрев водительского и пассажирского автокресла;
Подогрев жиклеров омывателя лобового стекла.
+12В питание карбюратора, +12В питание блока управления ДВС 10 Красный F15
Подсветка панели приборов, подсветка отделения для перчаток 15 Синий F16
Лампочки поворотников, перед и зад 10 Красный F17
+12В питание топливного насоса, +12В питание кислородного датчика 20 Желтый F18
Привод вентилятора салонного отопителя, компрессор кондиционера 30 Зеленый F19
Лампочки стоп-сигналов задних фонарей, система круиз-контроля 20 Желтый F20
Подсветка салона, подсветка комбинации приборов, часы на приборной панели, подсветка багажного отделения, блокировка центрального замка, розетка прикуривателя 15 Синий F21
Аудио подготовка 10 Красный F22

Для разгрузки бортовой электросети в автомобиле Фольксваген Пассат Б3 используются реле. Они размещены на салонном модуле предохранителей. Схема расположения реле на блоке предохранителей

№ реле Разгружаемая цепь или электроприбор
1 Компрессор кондиционера, датчики давления фриона
2 Электропривод дворника стекла заднего обзора, регулировка режимов работы дворника
3 ECU DigiFant, блок управления ДВС, клапан регулировки холостого хода, контроллер оборотов ДВС на холостом ходу
4 Резервный разъем
5 Датчик контроля уровня ОЖ ДВС, температура охлаждающей жидкости
6 Кнопка включения аварийной сигнализации
7 Омыватель передней оптики
8 Регулировка прерывистой работы дворников лобового стекла, режимы работы омывателя лобового стекла
9 Контроллер не пристегнутых ремней безопасности, салонный зуммер
10 Лампочки передних противотуманных фонарей, слева и справа
11 Клаксон высокой и низкой интенсивности
12 +12В питание и управление топливным насосом, предварительный нагрев воздуха во впускном коллекторе
13 Датчик-таймер подогрева стекла заднего обзора
14 Резервный разъем
15 Насос гидроэлектрического блока системы ABS
16 Контроллер системы ABS
17 Резервный разъем
18 Резервный разъем
19 Компрессор кондиционера, привод электромуфты компрессора кондиционера
20 Резервный разъем
21 Предохранитель гидравлического насоса системы ABS, электродвигатель привода стеклоподъемников
22 Предохранитель гидроэлектрического блока клапанов системы ABS
23 Резервный разъем
24 Резервный разъем

Замена предохранителей

Замена предохранителей в Volkswagen Passat B5 не отличается от подобных работ в других современных автомобилях. Этапы выполнения:

  1. Выявить и устранить причину неисправности электроприбора, модуля или системы. Рекомендуется обратиться в сервис к квалифицированному автоэлектрику.
  2. Если неисправен предохранитель, изучить схему расположения элементов, имеющуюся на крышках блоков, и инструкцию по выполнению замены.
  3. Нужно купить новый предохранитель, рассчитанный на ту же силу тока в амперах. Элемент должен иметь такую же форму, что и вышедший из строя.
  4. Отверткой снять крышку, закрывающую блок предохранителей.
  5. С помощью пинцета извлечь сгоревший элемент и вставить новый.

Предохранители, рассчитанные на разную силу тока, различаются по цвету корпуса, на них также есть соответствующее обозначение. Инструкцией по эксплуатации запрещается использовать элементы с большим значением, нестандартные, самостоятельно сделанные вставки. Это может вызвать пожар в электропроводке и выход из строя приборов и электрических систем.

После замены необходимо проверить работоспособность электрических систем и приборов. Если после установки нового предохранителя он снова выйдет из строя, это признак неисправности электрической проводки или неправильной работы защищаемого оборудования.

Инструкция по проверке и замене предохранителя

При отключении любого узла, связанного с электричеством, первое, что нужно сделать — проверить предохранитель, который должен разъединить цепь при ее перегрузке.

Замена в блоке моторного отсека:

  1. Поднять крышку капота.
  2. Открыть коробку, сдвинув кнопку ее замка вперед. Снять ее движением вверх.
  3. Требуется осмотреть предохранитель и убедиться, что он перегорел: стал почерневшим или сквозь прозрачную часть видно, что плавкая вставка разрушилась.
  4. При помощи пластикового пинцета в крышке или другим инструментом аккуратно вынуть вставку.
  5. На освободившееся место установить новый элемент такого же цвета и номинала.
  6. Закрыть крышку блока и капот, включить зажигание, проверить работу системы.

Для салонного блока:

  1. Вставить пластиковую часть ключа или плоскую отвертку в выемку блока, где находится сгоревший предохранитель.
  2. Из крышки извлечь пластиковые щипцы или воспользоваться пинцетом.
  3. Вынуть вышедший из строя элемент.
  4. Осмотреть его, убедиться, что он вышел из строя – почернел или расплавился.
  5. Заменить его на такой же по цвету и номиналу.
  6. Закрыть панель блока.

Аналогично производят замену и в дополнительном блоке.

Замена любого предохранителя на «Пассате СС» — это простая операция, которую может сделать каждый владелец. Это не требует специального инструмента и навыков: только внимательность, чтобы не перепутать номинал новой вставки. Но нужно учитывать, что причина перегорания — критическое превышение номинального значения тока в цепи, которую предохранитель контролирует. Соответственно, после замены требуется провести диагностику системы в целом или цепей, за которые отвечает сгоревшая вставка, чтобы обнаружить и определить неполадку.

Рекомендации по эксплуатации

Как видите, в замене не ничего сложного — приведем несколько практических рекомендаций, которые помогут увеличить ресурс службы БП в вашем авто:

  1. Монтаж ПП должен производится строго с соблюдением их номиналов, то есть маркировка должна быть идентичной. В том случае, если ПП быстро выходит из строя, то, по всей видимости, причина может быть в проводке или самом устройстве.
  2. Ни в коем случае не используйте самодельные перемычки, поскольку это может негативно отразиться на функционировании БП в целом.
  3. Рекомендуем вам всегда иметь в авто запасной комплект элементов с разной маркировкой.

Предохранители Volkswagen Passat B5

Общие сведенияРасположение блока предохранителей с левой стороны панели приборов

Визуальная проверка целостности предохранителя

Использование пинцета для снятия предохранителя

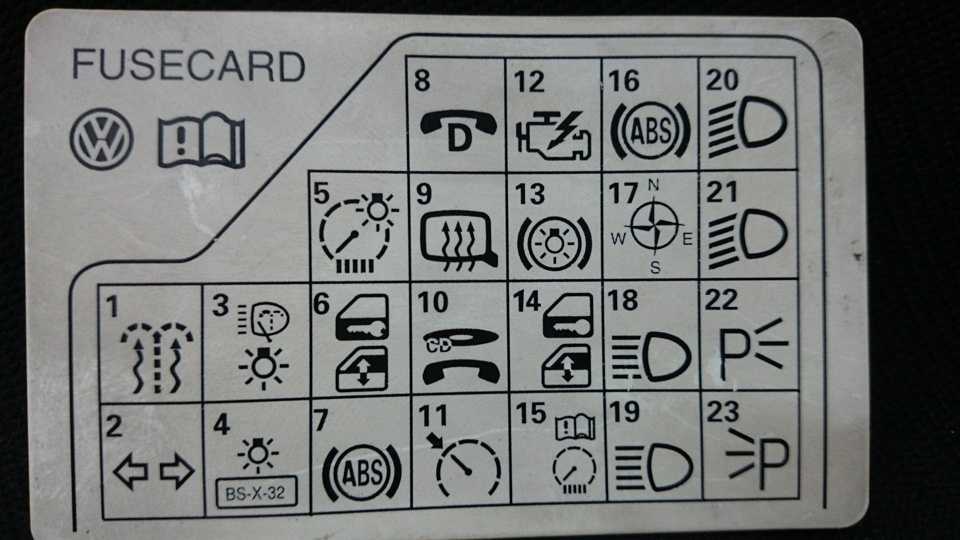

Расположение предохранителей на блоке предохранителей

Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.

Дополнительные предохранители имеются на блоке реле, дополнительном блоке реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны под панелью приборов. Блок электроники расположен с левой стороны около перегородки моторного отсека.

На моделях с дизельными двигателями предохранитель системы предварительного подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.

Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз с нижней стороны, который отмечен стрелкой и нажмите на крышку.

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван, см. рис. Визуальная проверка целостности предохранителя.

Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема (см. рис. Использование пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока.

Ток

Цвет

5

Светло-коричневый

10

Красный

15

Синий

20

Желтый

25

Белый

30

Зеленый

Предупреждение

Предохранитель, обозначенный на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается номером 224, то есть на электрических схемах к номеру предохранителя впереди добавляется цифра 2.

Потребитель тока

А

1

Обогреваемые жиклеры омывателей лобового стекла

5

2

Указатели поворота

10

3

Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач

5

4

Освещение номерного знака

5

5

Обогрев сидений, климатическая установка

10

6

Плафоны и светильники для чтения, плафон багажного отделения

5

7

Блок управления ABS

10

8

Автоматический корректор наклона фар при газоразрядных лампах, телефон

5

9

Обогрев зеркал

10

10

CD-чейнджер

5

11

Круиз-контроль при автоматической коробке передач

5

12

Питание системы самодиагностики

10

13

Сигналы торможения

10

14

Установка зеркал, стеклоподъемники, центральная блокировка замков

15

15

Комбинация приборов, автоматическая коробка передач

10

16

Свободен

17

Навигационная система

7,5

18

Дальний свет правый

10

19

Дальний свет левый

10

20

Ближний свет правый, корректор наклона правой фары

10

21

Ближний свет левый, корректор наклона левой фары

10

22

Габаритные и стояночные огни правые

5

23

Габаритные и стояночные огни левые

5

24

Стеклоомыватели

25

25

Вентилятор системы вентиляции, климатическая установка

30

26

Обогрев заднего стекла

30

27

Свободен

15

28

Топливный насос

15

29

Электронные системы двигателя

20

30

Подъемно-сдвижная панель люка крыши

20

31

Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач

15

32

Электронные системы двигателя

20

33

Прикуриватель

15

34

Электронные системы двигателя

15

35

Плюс» продолжительного электропитания прицепа

30

36

Противотуманные фары, задние противотуманные фонари

15

37

Телефон, радио

20

38

Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков

15

39

Аварийная сигнализация

15

40

Звуковой сигнал

25

41

Свободен

42

Свободен

43

Свободен

44

Обогрев сидений

30

Автоматы защиты

Видео про «Предохранители» для Volkswagen Passat B5

https://youtube.com/watch?v=tR_p45N4qDw

Меняем предохранители на Volkswagen Passat B5

Passat B5 Не работают поворотники и аварийка

Где находится блок комфорта на пассат б5

7. Замена предохранителей

Вступление

В результате постоянного совершенствования автомобиля, а также зависимости установки предохранителей, в том числе общих для нескольких потребителей, от наличия или отсутствия определенного оборудования привести исчерпывающий перечень всех возможных мест установки предохранителей на момент подписания настоящего инструкции к печати не представляется возможным. Подробную информацию о расположении предохранителей можно получить у специалистов дилерского предприятия Volkswagen.

Один предохранитель может защищать несколько потребителей. И наоборот: один потребитель может иметь несколько предохранителей.

Меняйте предохранители только после устранения причины их срабатывания. Если новый предохранитель снова быстро перегорает, необходимо как можно быстрее проверить соответствующее электроустройство и его цепь в специализированном сервисном центре.

Используйте для замены предохранители того же номинала (такой же цвет и маркировка) и типоразмера.

1. Типы предохранителей:

  • Стандартный предохранитель ножевого типа (АТО).
  • Малый предохранитель ножевого типа (MINI).
  • Блочный предохранитель (JCASE).

2. Цветовое обозначение предохранителей:

Цвет Номинальная сила тока (АТО / MINI) Номинальная сила тока (JCASE)
Черный 1 А
Светло-коричневый 5 А
Коричневый 7,5 А
Красный 10 А 50 А
Синий 15 А 20 А
Желтый 20 А 60 А
Белый или прозрачный 25 А
Зеленый 30 А 40 А
Оранжевый 40 А
Розовый 30 А 30 А

Внимание: 1. Высокое напряжение, используемая в электрооборудовании автомобиля, может привести к поражению током, тяжелые ожоги и смерть! — Ни в коем случае не прикасайтесь к проводам системы зажигания

— Не допускайте коротких замыканий в электрооборудовании. 2. Использование несоответствующих предохранителей, ремонт предохранителей и замыкания электрической цепи без предохранителей может привести к пожару и тяжелым травмам. — Никогда не заменяйте сгоревший предохранитель на предохранитель, рассчитанный на больший ток. Используйте для замены предохранители того же номинала (такой же цвет и маркировка) и типоразмера. — Никогда не пытайтесь отремонтировать предохранители. — Категорически запрещается ставить вместо неисправного предохранителя проволоку, канцелярские скрепки и прочие предметы, даже кратковременно.

Примечание: — Во избежание повреждения электрооборудования автомобиля, прежде чем менять предохранитель, необходимо всегда выключать зажигание, освещение и все потребители электроэнергии. — Если установлен предохранитель, рассчитанный на больший ток, возможно появление отказов на других участках электрической цепи. — Открытые блоки предохранителей необходимо защищать от попадания грязи и влаги. Грязь и влага в блоках предохранителей могут повредить электрооборудование. — В автомобиле есть и другие предохранители, кроме указанных в этом разделе. Замена таких предохранителей выполняется только в специализированном сервисном центре.

Предохранители в передней панели

1. Откройте отсек для вещей со стороны водителя.

2. Если необходимо, освободите отсек от вещей.

3. Нажмите на фиксаторы (1) вверх в направлении стрелок и одновременно продолжайте открывать и выдвигать отсек для вещей, пока не откроется доступ к блоку предохранителей.

4. Для установки отсека для вещей вставьте его на свое место в передней панели, нажмите до фиксации с ощутимым щелчком с обеих сторон и закройте отсек.

Примечание: — Крышки блоков предохранителей необходимо снимать и устанавливать осторожно, чтобы избежать повреждений автомобиля. — Открытые блоки предохранителей необходимо защищать от попадания грязи и влаги

Грязь и влага в блоках предохранителей могут повредить электрооборудование.

Не работает прикуриватель на Ваз 2115

Гнездо прикуривателя ВАЗ-2115, в совремённых условиях эксплуатации автомобиля, водители в большинстве случаев используют не по его прямому назначению, а как розетку для подключения к нему, как к источнику питания, дополнительных устройств, которые сейчас в изобилии продаются в российских магазинах автомобильных запасных частей. Но, те водители, которые не задумываются о последствиях таких действий, часто расплачиваются за это ремонтом, связанным с заменой гнезда прикуривателя или даже ремонтом монтажного блока.

Основная причина выхода из строя прикуривателя заключается в том, что штекера дополнительных устройств, особенно импортного производства, через которые они получают питание, хотя и незначительно, но всё же отличаются по диаметру и длине выступания центрального контакта, на который должен податься плюс от источника тока.

Если центральный контакт штекера слегка коротковат, то при его установки в гнездо прикуривателя происходит раздвигание усиков, закреплённых на плюсовом контакте гнезда прикуривателя.

Это может привести к касанию этих усиков корпусу гнезда прикуривателя, к которому подсоединяется провод, идущий на «массу» автомобиля.

В результате чего происходит короткое замыкание и предохранитель, защищающий эту электрическую цепь, перегорает.

Для замены перегоревшего предохранителя придётся открывать крышку монтажного блока, на которой есть символы, помогающие водителю быстро найти требующийся ему предохранитель.

Но проблемы заключается в том, что символа прикуривателя на ней нет и водителю придётся искать схему расположения предохранителей в монтажном блоке, из которой станет ясно, что эту электрическую цепь защищает предохранитель F7(30А).

Если при проверке этого предохранителя окажется, что он цел и невредим, то водителю необходимо будет посмотреть ещё один предохранитель F4 (20А), который, наверняка, окажется перегоревшим. Вот его то и придётся заменить. А вот почему сгорел F4 а не F7, нужно спрашивать у автомобильных электриков.

Расположение предохранителей в «Пассат Б5»

Защитная система реле и предохранителей Volkswagen Passat B5 разделена на блоки:

  • панель предохранителей;
  • основной релейный блок;
  • дополнительная линейка реле;
  • блок в подкапотном пространстве.

Блок предохранителей в «Пассат Б5» находится на торце передней панели с левой стороны. Дополнительные плавкие вставки располагаются в релейных блоках. Чтобы получить доступ к предохранителям, необходимо демонтировать защитную крышку.

Схема предохранителей VW B5. Источник фото: https://www.drive2.com/l/5460161/

Релейный блок находится в салоне автомобиля под приборной панелью со стороны пассажира. Рядом с основной устанавливается дополнительная линейка реле.

Схема предохранителей в панели

На внутренней стороне крышки располагается графическая схема предохранителей, расположенных в панели «Фольксваген Пассат Б5». Более подробную инструкцию с детальным обозначением и расшифровкой элементов системы можно найти на специализированных сайтах, посвященных автомобилям VW.

Номер ячейки Номинальная сила тока, Ампер Для какой системы или прибора предназначен предохранитель
1 5 Система обогрева форсунок лобового стеклоомывателя
2 10 Поворотные указатели
3 5 Кондиционер, система круиз-контроля, климат-контроль, подогрев сидений водителя и пассажира, управление модулем аудиосистемы на рулевом колесе
4 5 Подсветка заднего номера
5 10 Приборная панель, подсветка обозначений на АКПП, система навигации
6 5 Блокировка дверей центрального замка, плафон подсветки
7 10 Антиблокировочная система (ABS), скоростной датчик, спидометр
8 5 Система телефонии
9 10 Система обогрева дверных замков и зеркал
10 5 Модуль корректировки фар, магнитола CD
11 5 Система круиз-контроля
12 10 Автодиагностика
13 10 Срабатывание стоп-сигналов
14 10 Плафон для салонного освещения, система охраны автомобиля
15 10 Приборная панель, навигационная система, АКПП
16 5 ABS
17 10 Обогревание замков в дверях
18, 19 10 Правая и левая лампы в фарах дальнего света
20, 21 15 Правая и левая лампы в фарах ближнего света, корректор переключения
22 5 Фонари габаритные справа
23 5 Фонари габаритные слева
24 25 Реле прерывателя стеклоочистителя, насос омывателя
25 30 Вентилятор печки отопительной системы
26 30 Обогреватель заднего стекла
27 15 Задний стеклоомыватель, дворник
28 15 Управление бензонасосом
29 15 Контроль за работой силового агрегата
30 20 Управление люком
31 20 Лампы фонарей заднего хода, разъем для диагностики
32 20 Система функционирования двигателя
33 15 Прикуриватель
34 15 Управление впрыском топлива, регулировка зажигания
35 30 Электроразъем для прицепа
36 15 Противотуманные фонари
37 15 Разъем для телефона
38 15 Управление центральным замком, регулировка зеркал, система подъема стекол, открывание бензобака
39 15 Фонари аварийные
40 25 Звуковой сигнал
41 25 Дополнительный разъем прикуривателя, ABS-система
42 40 Вентилятор вспомогательный
43 5 Дополнительное управление силовым агрегатом
44 30 Модуль подогрева в сидениях

Некоторые предохранители дублируют функции других плавких вставок.

Основной релейный блок

Основной блок состоит из двух линеек – Z и R. Z имеет 13 ячеек, одна из них свободная, в R 8 разъемов, два свободных. Основные функции установленных реле в первой линии:

  • управление вентилятором радиатора;
  • регулировка сцепления;
  • переключение режимов кондиционера;
  • контроль режима работы свечами накаливания;
  • включение ближнего и дальнего света;
  • блокировка стартера.

Во второй линии R, реле контролируют звуковой сигнал, стеклоочистители, топливный насос, свечи.

https://youtube.com/watch?v=k7_Rk3ZBXuw%3F

Дополнительный блок имеет 6 реле и 3 предохранителя. Ими контролируются:

  • антиблокировка колес при торможении;
  • блокировка дифференциала;
  • жесткость подвески;
  • система вентиляции;
  • гидравлический насос.

Предохранители защищают системы вентиляции и гидравлики от повышенного напряжения.

Подкапотный блок

Под капотом находится линейка реле, контролирующая работу:

  • электропитания системы впрыска Motronic;
  • двух насосов – вторичного воздуха и охлаждающей жидкости.

В этом блоке установлены предохранители:

 Номер ячейки Ампер Предназначение
1 10 Форсунки
2-3 2 ячейка – 5 Два насоса – охлаждающей жидкости и вторичного воздуха
3 ячейка – 50
4 40 Катушки зажигания
5 5 Система впрыска Motronic
6 10 Электроника силового агрегата

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Инструкция по снятию и замене

В принципе, в этом нет ничего сложного. Такой процесс под силу выполнить своими силами даже начинающему и неопытному автомобилисту.

Итак, каков процесс замены:

  1. В первую очередь следует отключить АКБ, поскольку все работы должны производиться при отсутствии напряжения на БП.
  2. Затем учитывая, какое оборудование у вас перестало работать и сверившись с мануалом по эксплуатации, а также материалом, предоставленным нами, начинаете искать проблему. Если в вашем авто установлен один БП, то проблема решается гораздо легче, но если их несколько, как в случае с B6 или B7, то придется немного попотеть. Но и в этом нет ничего страшного, поскольку любая деталь без проблем ищется, особенно, если у вас на руках есть такой полезный материал.
  3. Найдя выгоревший компонент, следует его демонтировать. Это также делается без особого труда, при помощи пинцета или руками. Вышедший из строя компонент меняется на новый, крышка закрывается и включается АКБ.

Извините, в настоящее время нет доступных опросов.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ас ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
