Лобовое стекло ваз 2112

Описание конструкции

Днище ВАЗ 2110 имеет одинаковую конструкцию для всех автомобилей линейки и изготавливается из прокатной стали с дополнительными ребрами жесткости. Металлический каркас автомобиля относится к типу безрамных кузовов, вся нагрузка от навесных агрегатов ложится на пол и лонжероны, которые выполняют роль рамы и обеспечивают массивность всей конструкции.

Ремонт днища ВАЗ 2110 в 90 % случаев начинается с проверки лонжеронов и предполагает использование сварки. Сварочные точки, которые скрепляют кузовные конструкции, разрываются от вибраций, болтовые соединения расшатываются, ослабевает монолитность конструкции.

Монтаж нового

На автомобилях ВАЗ 2110 замена лобового стекла может выполняться при помощи специального инструмента – это присоски, но можно обойтись и без них

Прежде чем приступить к монтажным работам, важно помнить: категорически запрещается нарушать слой только что нанесенного клея. Новое стекло укладывается на любой поверхности так, чтобы внешняя его сторона смотрела вверх

Затем выполняется замена уплотнителя лобового стекла ВАЗ 2110: на кромку очень аккуратно надевают сам уплотнитель, а также молдинг. Обычно выполняется именно замена этих деталей, но бывает, что эти элементы сохранились в хорошем состоянии. Тогда их вполне можно использовать с новым стеклом. Если уплотнитель прилегает к стеклу с недостаточной плотностью, допускается дополнительно зафиксировать его при помощи скотча.


Затем стекло переворачивают и укладывают так, чтобы вверху была его внутренняя сторона. Края панели тщательно обезжириваются при помощи уайт-спирита. До монтажа стекла на его место кромка должна хорошо высохнуть.

Замена моторедуктора отопителя

Для выполнения этой процедуры будут необходимы гаечные ключи и фигурная отвёртка. Установка новой детали не представляет большой сложности, так что с ней вполне справится начинающий автолюбитель в условиях личного гаражного бокса.

  • снимаем стеклоочистители, откручиваем контргайку и освобождаем жабо;
  • теперь у нас в свободном доступе саморезы;
  • на этом этапе нужно извлечь резиновый уплотнитель из отсека электродвигателя. Для этого нужно с обеих сторон жабо открутить гайки;
  • трубопровод заслонки необходимо отсоединить, чтобы он не мешал;
  • выкручиваем винты, удерживающие терморадиаторы редуктора;

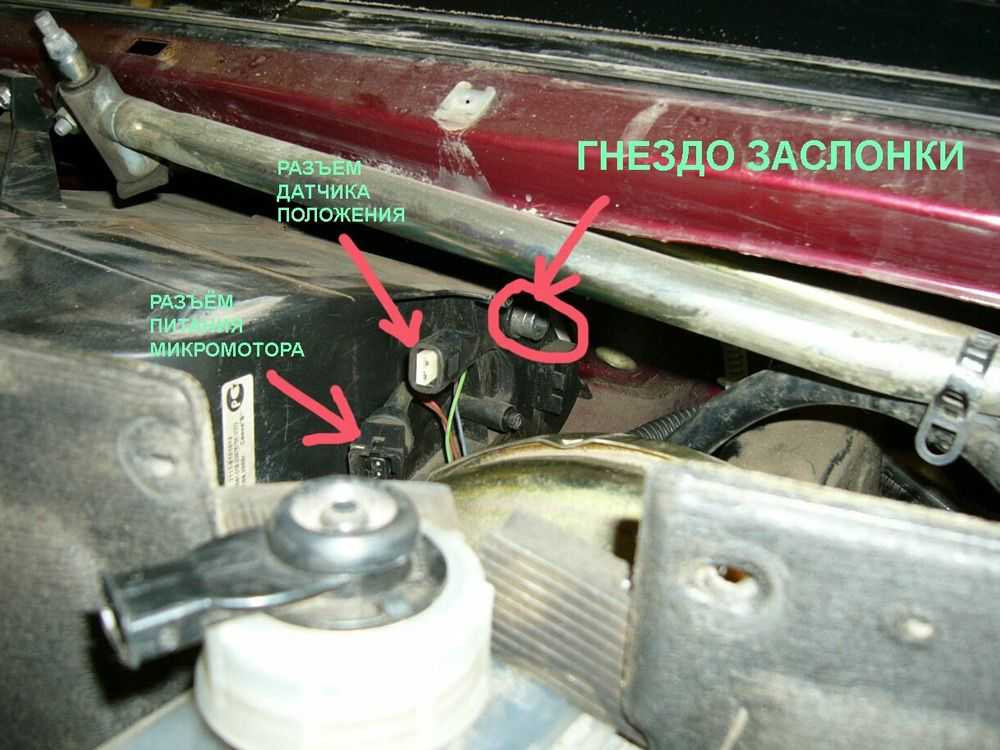

  • возле вакуумного усилителя тормозов в левой нише отсека редуктора расположен моторчик, который необходимо снять, выкрутив снизу крепящий его винт;
  • собирается заслонка в обратной последовательности сразу после установки моторедуктора отопителя.

Тестирование функциональности установленного элемента осуществляется путём замеров сопротивления на контактах Х1.1 и Х1.4 при отключенном контроллере и установленном в позицию синей отметки левом регуляторе. В случае, если сопротивление отсутствует либо во время проверки остаётся постоянным, это говорит о неисправном датчике положения вала. К сожалению, отдельно он не продаётся, поэтому придётся менять моторедуктор.

Как известно, система отопления в любом автомобиле играет огромную роль. Модель отечественного автопроизводства ВАЗ 2110 исключением не является. При выходе из строя хотя бы одного элемента, функциональность всей системы может быть нарушена.

Сегодня мы поговорим про моторедуктор печки. Он отвечает за закрытие и открытие заслонки вашего отопителя в машине. Открытие и закрытие определяется по сигналам от системы управления отопителям. Так воздух внутри салона может охлаждаться или нагреваться по мере необходимости.

У моторедукторов для ВАЗ 2110 есть одна важная особенность. В зависимости от года выпуска, конфигурация этого элемента существенно отличается

Потому важно заранее определить, какой именно моторедуктор стоит на вашем авто, прежде чем совершать покупку и замену

Изменяем подсветку щитка


Для того чтобы сделать тюнинг панели приборов на автомобиле ВАЗ-2110, можно и не прибегать к столь радикальным мерам. Например, достаточно популярный вариант – это изменение подсветки щитка, установив вместо стандартной светодиодную или неоновую. На самом первом этапе следует вынуть защитное стекло щитка. После этого можно приступать к снятию стрелок приборов. Делать это нужно не торопясь, чтобы ничего не сломать. Далее удаляем подложку. Здесь также понадобится аккуратность и терпение. В частности, следует подрезать герметик, подсовывая лезвие ножа под подложку.

Первая половина работы сделана. Далее разбираем панель, удаляем с помощью ножа светофильтр с подложки, после чего снимаем ацетоном остатки краски. После этого меняем стандартную лампочку одометра. Лучше всего здесь подойдет многоцветный светодиод. Его нужно просто присоединить к патрону родной лампы. На данном этапе работы не будет ничего сложного. Нужно лишь заменить все остальные стандартные лампы светодиодами, удалить со стрелок старую краску, а затем выкрасить их в белый цвет.

Теперь остался завершающий штрих. На финальном этапе следует установить переключатель цветов в светодиоде. Приобрести его можно практически в каждом автомагазине. Закрепляется переключатель в любом удобном для вас месте. После этого осталось только собрать панель обратно, закрепить все герметиком и любоваться полученным результатом.

Конструкция

Про размеры мы уже поговорили. Все вы знаете, что лобовые стекла имеют повышенную прочность. Это не то обычное стекло, которое вставляют в окна с деревянными рамами.

В случае с ВАЗ 2114, лобовушка имеет трехслойную конструкцию — триплекс. Два слоя стекла разделены между собой прозрачной пленкой. Именно она не позволяет осколкам разлетаться в стороны при столкновениях, ударах.

Когда требуется замена

Иногда владельцы автомобилей сталкиваются с необходимостью замены лобовых стекол. Причин для этого может быть множество, поскольку никогда не знаешь, что прилетит тебе в переднюю часть машины.

Главная причина повреждений лобовушки — это состояние дорог. Порой достаточно одного камешка, отлетевшего из-под колес впереди идущего автомобиля, чтобы потребовалось менять стекло.

Получив повреждение лобовой части авто, приходится заниматься вопросами ремонта, восстановления целостности стекла. А как это сделать? Только путем замены.

Существует два типа повреждений:

  • Трещины;
  • Сколы.

Сколы обычно предусматривают повреждение внешнего слоя триплекса, потому серьезных проблем такой дефект не вызывает. Но если на лобовом стекле образовалась трещина, следует немедленно предпринять меры. В противном случае стекло вскоре может выпасть, что повлечет за собой аварии и не только.

Установка лобового стекла с использованием присосок

Внутреннюю сторону стекла, на которую будет нанесен клей лучше всего обработать уайт-спиритом. Наметку для клея лучше всего делать при помощи тампона, смоченного в праймере. Им вы обозначите полосу для клеевого состава. Вам нужно провести обработку сразу всей рамки проема и оставить на 10-15 минут.

Если вы используете присоски, то принципиальное отличие в работе будет только одно – клей при помощи специального пистолета нужно наносить на само стекло. Перед этим его стоит подогреть, тогда состав распределится по всему проему и лучше схватится. Толщина клеевого слоя должна быть около 1 сантиметра. Перед его нанесением с внешней стороны по центру захватите стекло присосками.

Установка стекла проводится по инструкции:

  1. Опустите стекла передних дверей и приоткройте капот.
  2. Напарника посадите в салон, чтобы он помогал контролировать процесс, направлял лобовое в раму, со своей стороны.
  3. Возьмите стекло за ручки присосок и прижмите его к рамке.

Использование удерживающих устройств хорошо тем, что вы можете быстро ровно прижать стекло к раме. Вам не нужно будет устанавливать сначала нижнюю его часть, а затем верхнюю. Следите за тем, чтобы стекло плотно встало в раме.

Как выбрать материал

Найти качественное изделие по невысокой цене — целое искусство. Есть несколько простых правил, они помогут отличить оригинальное изделие от подделки:

  1. Четкая маркировка. Смазанное название, тип, производитель должны пробудить сомнения в качестве.
  2. Ровная поверхность. Мелкие трещины, сколы, бугорки не являются нормой. Внимательно осмотрите расходник: обнаружив дефект, потребуйте другой.
  3. Отражение. Оно должно быть четким, ровным, не размытым.

Производитель на ВАЗ 2110 устанавливает запчасть с размерами 1400×662 мм. Габариты аналогичны для 2111 модели и ВАЗ 2112.

Современный рынок богат разнообразием товаров. Можно найти лобовушку за 1000 рублей, а можно за 3000. Всё зависит от качества и от известности фирмы.

Замена заслонки печки ВАЗ-2110

Осуществление замены заслонки отопителя не отличается значительными трудностями, однако, требует от исполнителя предельной внимательности. Для того чтобы добраться до задвижки, надо осуществить полный демонтаж печки. Основная часть работ по снятию печки будет производиться в моторном отсеке транспортного средства

Прежде чем заняться непосредственно разборкой печки, важно изначально отключить аккумулятор и слить охлаждающую жидкость с системы отопления. После этого производится демонтаж наладки лобового стекла, звукоизоляционного материала, вентилятора печки. Дальше надо отсоединить хомут крепления вакуумного шланга

Дальше надо отсоединить хомут крепления вакуумного шланга.

Следующий шаг — снятие фронтальной части корпуса отопителя. Работа отличается значительными сложностями, потому для упрощения снятия корпуса печки можно произвести дополнительно демонтаж панели приборов и с внутренней стороны салона открутить крепежи, на которых держится печка. После этого можно со стороны моторного отсека приподнять печку, снять скобы и винты крепления передней части отопителя. Только исполнив этот объём работ, передняя часть печки может быть демонтирована без затруднений.

Дальше необходимо отсоединить все шланги и патрубки, которые подходят к радиатору. После этого производится демонтаж заднего кожуха отопителя и радиатора. Только после произведённых манипуляций откроется доступ к заслонке. На этом подготовительный этап работ можно считать завершённым. После этого необходимо приступить непосредственно к замене заслонки печки ВАЗ-2110 новой деталью.


Ремонт и замена заслонки автомобиля ВАЗ-2110

Демонтаж испорченной детали и установка новой не отличается значительными сложностями. Единственный вопрос, который может возникать при демонтаже, как снять тягу заслонки отопителя ВАЗ-2110. Она хоть и пластиковая, однако, чрезвычайно плотно сидит на валу. Для её демонтажа понадобится две отвёртки. Тонкой отвёрткой необходимо приподнять рычаг крепления, второй отвёрткой разжимаются пластиковые выступы тяги. После отсоединения тяги верхняя задвижка самостоятельно опустится вниз, так как её больше ничего не будет держать.

При установке новой детали необходимо обратить внимание на вилку, расположенную на оси задвижки

Её важно закрепить таким образом, чтобы она вошла в зацепление с рычагом. При правильном монтаже задвижка отопителя должна разместиться в приподнятом положении. В иной ситуации её будет невозможно отрегулировать и замена детали не даст желаемых результатов

В иной ситуации её будет невозможно отрегулировать и замена детали не даст желаемых результатов

При правильном монтаже задвижка отопителя должна разместиться в приподнятом положении. В иной ситуации её будет невозможно отрегулировать и замена детали не даст желаемых результатов.

При установке новой детали некоторые водителя параллельно производят доработку тяг заслонок печки. Конструкция тяг имеет некоторые недостатки. При переключении рычага управления заслонками можно увидеть, что в любой позиции рычага поток воздуха в сторону ног водителя перекрыт либо первой, либо второй заслонкой. Для улучшения распределения потоков воздуха потребуется укорачивание регулируемой тяги на три деления. С этой целью надо отрезать выдвигающийся наконечник тяги. Такая несложная доработка поможет стать заслонке в требуемую позицию, что благоприятно отразится на распределении воздуха. Поток тёплого воздуха будет равномерно поступать к ногам водителя, боковым стёклам автомобиля и с центрального дефлектора.

После этого производится установка всех снятых деталей в обратном порядке, заливается охлаждающая жидкость. Внимательно необходимо отнестись к подсоединению патрубков и шлангов. Только герметичные соединения будут гарантировать качественное функционирование отопительной системы. После этого можно проверять работу заслонок и всей отопительной системы.

Инструменты и материалы

Для того чтобы замена лобового стекла ВАЗ 2110 прошла максимально качественно, следует подготовить набор необходимых инструментов, а также некоторые химические препараты.


Для работы обязательно понадобится новое стекло взамен поврежденного, монтажная струна с двумя ручками. Также следует заготовить ремонтный комплект – он необходим для приклеивания лобового стекла. В наборе этого комплекта обязательно должен быть специальный клей – «Сикафлекс», «Динитрол» или «Терасол». Также понадобится грунт, без которого специальный клей использовать нельзя, – это праймер. Еще необходим активатор. Его используют для того, чтобы приклеить стекло. Дополнительно для обезжиривания понадобится уайт-спирит, пластиковый шпатель и слесарные инструменты. Нужно отметить, что замена лобового стекла ВАЗ 2110 в одиночку практически невыполнима – специалисты рекомендуют воспользоваться помощью.

Особенности замены

В первые 3-4 часа сушки клея, пока еще не наступила его полимеризация, категорически нельзя перемещать автомашину и открывать или закрывать двери. Полная прочность клеевого слоя наступает только спустя 5-6 суток после установки.

Замену лобового стекла проводят при температуре 15° C и выше. При более низкой температуре затвердевание клея будет происходить медленнее и менее качественно.

Покупая материалы и приспособления, необходимые для работы, надо помнить: их стоимость — это не главное. Главное — качественные компоненты и четкое соблюдение технологии установки, что гарантирует долгую и исправную эксплуатацию ветрового стекла.

Переднее стекло

Снятие лобового стекла начинаем сверху

С любого угла осторожно выдавливаем его вместе с резинками. Изнутри салона поддеваем уплотнитель отверткой – это облегчает демонтаж переднего стекла на ВАЗ 2110

Чтобы надевать резинку было легче, наносим на него смазку. Внутрь уплотнителя вкладываем прочный капроновый шнур. До этого веревку и нижний паз автомобиля обрабатываем мыльным раствором. Надеваем, концы шнура вытаскиваем по центру нижней части материала.

Чтобы поставить запчасть, понадобится помощь постороннего. Один человек помещает материал в нижний паз и придерживает, а другой аккуратно вставляет по всему периметру, высвобождая шнур

На местах сгибов особо осторожно вытягивайте веревку: плохо скользит, может порваться. На боковых частях сильнее прижимайте снаружи

Желательно зафиксировать уплотнитель клеем-герметиком. Приклеиваем расходник скотчем к крыше и боковинам автомобиля. Чтобы качественно вклеить лобовое стекло своими руками, клей наносить нужно равномерно.

Устройство печки

В устройство этого узла входит несколько приборов. Радиатор является основным элементом печки – он нагревает воздух, поступающий в салон. Расположен он под капотом. Следующий компонент – это распределитель воздуха, оснащенный специальными патрубками, которые проходят по салону 2110.

Извлечение неисправного радиатора, добраться до него можно через капот

Если сравнить «десятку» с предыдущими моделями, в ее системе отопления появилась важное нововведение – испаритель (схема включает его в список). Прибор установлен в климатической установке. Не все владельцы знают о его существовании, так как он редко выходит из строя

Не все владельцы знают о его существовании, так как он редко выходит из строя.

Чтобы управлять работой отопителя, в автомобиле ВАЗ 2110 установлен блок СУАО, который в техническом руководстве по эксплуатации называется контроллером. Блок работает сообща с датчиком температуры в салоне, его также называют потолочным. Датчик сообщает блоку температуру, затем происходит сравнивание этого показателя с выставленной температурой на рукоятке. Если показатели различаются больше чем на 2°, происходит подача теплого или охлажденного воздуха в салон ВАЗ 2110.

На рукоятке стоит остановиться подробнее, а точнее на ее крайних положениях – MAX и MIN. Если рукоятка печки выставлена на один из этих показателей, подача тепла осуществляется без работы датчика температуры в салоне. Схема включает в себя все вышеперечисленные элементы.

В устройство отопителя «десятки» входит еще один агрегат – моторедуктор, отвечающий за открытие и закрытие заслонки. Миниатюрный электромотор выполняют важную задачу в работе системе отопления, о чем говорит и схема. Если моторедуктор неисправен, система будет давать только холодный или горячий воздух. В случае, когда моторедуктор вышел из строя при закрытой заслонке, система перестанет функционировать. Мы описали основные компоненты отопителя ВАЗ 2110, схема содержит более подробный список.

  • Радиатор.
  • Распределитель воздуха.
  • Блок СУАО.
  • Потолочный датчик.
  • Рукоятка.
  • Заслонка.
  • Моторедуктор.

В системе отопителя радиатор установлен для нагрева, который поступает внутрь ВАЗ 2110. Также его называют теплообменником. Нагревание выполняется за счет тепла антифриза. С системой охлаждения мотора этот компонент соединен патрубками и шлангами. Через теплообменник печки постоянно циркулирует антифриз. Заслонка, исходя из команд блока, направляет входящий воздух на радиатор или сразу в салон. Если заслонка отопителя находится в промежуточном положении, то одна часть проходит через теплообменник, а вторая минует радиатор. Если сравнивать эту деталь печки с предыдущими поколениями ВАЗ, то у нее появилось ряд полезных доработок, демонстрирует это и схема.

СУАО и потолочный датчик

Процесс снятия датчика температуры салона

Эти компоненты отопителя ВАЗ 2110 связаны и работают по следующему принципу:

  1. Датчик определяет температуру в салоне автомобиля;
  2. Эти данные отправляются в блок СУАО;
  3. Блок сравнивает температуру с положением, выставленным на рукоятке печки ВАЗ 2110;
  4. После сравнения положение заслонки изменяется или остается прежним – это зависит от показателя;
  5. Таким образом происходит контроль температуры в салоне;
  6. Если на рукоятке печки выставлено значение MAX или MIN, то данные потолочного датчика не учитываются.

Все эти действия демонстрирует и схема. Блок представляет собой набор микросхем, от его исправности зависит нормальная работа печки. И датчик, и СУАО можно заменить.

Заслонка и моторедуктор

Моторедуктор печки изменяет положение заслонки, за счет чего в салон осуществляется подача воздуха. Управляет этим компонентом блок СУАО. Если устройство неисправно, заслонка не будет двигаться. Агрегат представляет собой миниатюрный электромотор. При поломке его обычно меняют, так как отремонтировать его будет проблематично. Касается это и заслонки. Схема демонстрирует соединения между редуктором и блоком.

Технология замены стекла

Ранее изобретенные модели ВАЗ отличались простотой и легкостью действий, при замене лобового стекла. Но, современные модели ВАЗ 2112 требуют определенного инструмента и соблюдения последовательности конкретных действий:

  • Подготовить специальный инструмент для извлечения старого стекла.
  • Выполнить вырезку старого материала.
  • Установить новое стекло.
  • Выдержать необходимый технологический перерыв, для того, чтобы клеящая основа полностью высохла и надежно зафиксировала конструкцию.

Для того, чтобы замена прошла успешно, необходимо приобрести следующие инструменты:

  1. Держатель для струны.
  2. Специальное шило, для того чтобы продевать струну.
  3. Струна, метраж которой должен быть 1м.
  4. Растворитель.
  5. Клей для приклеивания стекла.
  6. Совершенно новая уплотнительная резинка, предварительно осмотренная, без присутствия брака.

Установку возможно произвести собственными силами, или воспользоваться услугами сервиса. Приобретать лучше деталь у проверенных производителей, обладающими всеми необходимыми документами, которые подтверждают качество.

Советуют профессионалы

Чтобы процесс установки прошел качественно и был максимально удобным для тех, кто его выполняет, рекомендуется немного приоткрыть капот и опустить стекла передних дверей. Одной рукой придерживают нижнюю часть панели, а другую — протягивают внутрь салона и спокойно контролируют процесс установки. Затем стекло заносят нижней частью на рамку проема и аккуратно опускают на раму с краями, обработанными клеем. Далее под нижней кромкой устанавливают специальные упоры. Они помогут зафиксировать правильное положение лобового стекла и придадут ему максимально симметричное положение. Также рекомендуется убедиться в том, что элемент установлен максимально ровно в вертикальной и горизонтальной плоскости. Проверить это можно, взглянув на зазоры. Если замена лобового стекла ВАЗ 2110 своими руками выполнена правильно, тогда они будут одинаковые со всех сторон. Если стекло стоит правильно, необходимо зафиксировать его положение при помощи скотча. Нужно притянуть стекло к крыше автомобиля

Что касается клея, важно помнить, что он полностью высыхает только за 12-15 часов, не раньше. Лишь после этого можно эксплуатировать автомобиль

Зачем нужно подогревать «незамерзайку»

Многие из вас читают этот материал с плохо скрываемым недоумением: зачем подогревать жидкость, которая не замерзает? На самом деле любая жидкость характеризуется таким показателем, как вязкость. Все знают, например, что при отрицательных температурах моторное масло загустевает. Точно такое же поведение характерно и для «незамерзайки», основу которой составляет изопропиловый или этиловый спирт. В сильные морозы вязкость жидкость становится густой, поэтому распыляется намного хуже (капельки больше по размерам и их меньше), да и дальность разбрызгивания уменьшается. Всё это приводит к падению качества очистки лобового стекла от грязи, снега и наледи.

Не забываем и о том, что мотору насоса приходится работать с повышенной нагрузкой, что отнюдь не способствует продлению его ресурса. Не случайно, согласно статистике автосервисов, неисправность насосов стеклоомывателей входит в число самых распространённых поломок.

Но ещё большими неприятными последствиями грозит использование некачественных «незамерзаек», у которых заявленная и указанная на этикетке температура замерзания не соответствует действительности. Не так уж редки случаи, когда указанный производителем порог в -30°С оказывается сдвинутым на 10-15 градусов в верхнюю область, и уже при минус 15 градусах такая жидкость замерзает, превращаясь в лёд. Чем это грозит, объяснять не нужно – дворники в этом случае будут просто размазывать грязь по всей доступной области, существенно ухудшая видимость дороги. Отметим, что риск приобрести такую «незамерзайку» достаточно высок, да и сами автовладельцы нередко разбавляют заводскую жидкость в целях экономии, усугубляя ситуацию.

Но есть эффективный способ решения проблемы – подогрев «незамерзайки». И хорошо, если такое средство установлено на автомобиле штатно. Но и при его отсутствии отчаиваться не следует, монтаж такой системы – дело достаточно несложное было бы желание.

Как снять жабо на ваз 2110

Настала очередь замены салонного воздушного фильтра. К тому же он ещё ни разу не менялся. Фильтры бывают нескольких видов. Одни по году выпуска: до и после сентября 2003; другие, если есть в машине кондиционер. Поэтому когда будете покупать, то нужно знать какого года машина и даже месяца. Так как у меня машина 2012 года, то фильтр нового образца. В магазине был куплен угольный фильтр TS 2111 СУ фирмы TC FILTER. Такой фильтр лучше очищает воздух, дольше служит, но стоит несколько дороже.

Такая вот коробка:

Фильтр внутри коробки находится ещё и в пакете:

Сам фильтр очень плотный и по ощущениям сделан качественно:

Чтобы заменить фильтр салона на 10-м семействе нужно открутить 10 саморезов и 4 гайки. Начнёмc…

Вынимаем 4 пластиковые заглушки на жабо и откручиваем саморезы. Также снимаем уплотнительную резинку и откручиваем 6 саморезов шумки капота:

Также небходимо открутить по одной гайке (ключом на 10) с каждой стороны:

После вынимаем ещё две заглушки в дворниках и откручиваем держащую его гайку головкой на 13″:

Дворники удобнее снимать при опущенной крышке капота. Отводим их от стекла и шатая в разные стороны снимаем со шлицов.
