Ремонтзамена микро мотора редуктора заслонки печки ваз 2110 воими руками

Диагностика, ремонт и замена

Проверить моторедуктор можно сразу после демонтажа. Нужно подать напряжение 12 вольт на контакты питающего разъема. Проще всего это напряжение взять с аккумулятора. Накидываем два провода на АКБ и подсоединяем к контактам разъема. Вал моторедуктора должен начать поворачиваться. При изменении полярности движения вала должно реверсироваться.

Если этого не происходит, разбираем моторедуктор. Если же сервопривод срабатывает, то проблема в блоке управления или проводке.

Самостоятельно можно разобрать только микромоторедуктор нового образца. Пластиковый корпус держится на фиксаторах и без проблем разделяется на две половины при небольшом усилии.

После разборки пробуем вращать червяк вала электродвигателя пальцами. Если он вращается легко, значит, механическая часть исправна. Осмотрите зубья шестеренок. Углубления в верхней крышке под валы шестерен должны быть целыми, без сколов и эллипсоидной выработки.

Пробуем подать напряжение на моторчик напрямую, мимо фишки. В некоторых случаях обрыв наблюдается именно на этом участке. Если и после подачи напряжения напрямую ничего не происходит – ремонт моторедуктора печки ВАЗ-2110 на этом можно прекращать. Неисправен мотор. Потребуется установка нового моторчика или полная замена моторедуктора, что обычно и делается из-за отсутствия в продаже подходящих электродвигателей.

Видео: Не греет печка на ВАЗ 2110? Замена моторедуктора заслонки отопителя

Замена моторедуктора печки ваз 2110 нового образца, как и старого, проводится в обратной демонтажу последовательности.

Единственная рекомендация на этапе установки – проверить работоспособность новой детали. Известны случаи, когда даже новые запчасти имели дефекты. А если приобрели б/у сервопривод, проверка нужна обязательно.

Схема проверки та же, что и на этапе диагностики: просто подаем напряжение на обмотки моторедуктора и меняем полярность. Моторчик крутится, шток поворачивается – устанавливаем моторедуктор на свое место.

Основной неисправностью, которая полностью парализует работу отопителя в автомобилях ВАЗ-2112, является выход из строя моторедуктора печки. Назначение этого элемента в системе заключается в управлении заслонкой отопителя, то есть моторедуктор (МР) отвечает за её открытие и закрытие. Движение заслонки можно отследить при помощи соответствующих сигналов от управляющего модуля печки машины. Стоит заметить, что в ВАЗ-2112 температура в салоне может поддерживаться в автоматическом режиме, то есть воздух при необходимости либо нагревается, либо охлаждается.

В случае выхода из строя моторедуктора отопителя, перед его покупкой и заменой необходимо обратить внимание на один важный момент: существует два типа моторедукторов (старого образца, и нового), которые кардинально отличаются своей конструкцией

Ввиду этого, очень важно знать, какой именно тип элемента установлен на автомобиле, дабы не тратить впустую своё время и не делать напрасных покупок

Замена моторедуктора отопителя

Для выполнения этой процедуры будут необходимы гаечные ключи и фигурная отвёртка. Установка новой детали не представляет большой сложности, так что с ней вполне справится начинающий автолюбитель в условиях личного гаражного бокса.

  • снимаем стеклоочистители, откручиваем контргайку и освобождаем жабо;
  • теперь у нас в свободном доступе саморезы;
  • на этом этапе нужно извлечь резиновый уплотнитель из отсека электродвигателя. Для этого нужно с обеих сторон жабо открутить гайки;
  • трубопровод заслонки необходимо отсоединить, чтобы он не мешал;
  • выкручиваем винты, удерживающие терморадиаторы редуктора;

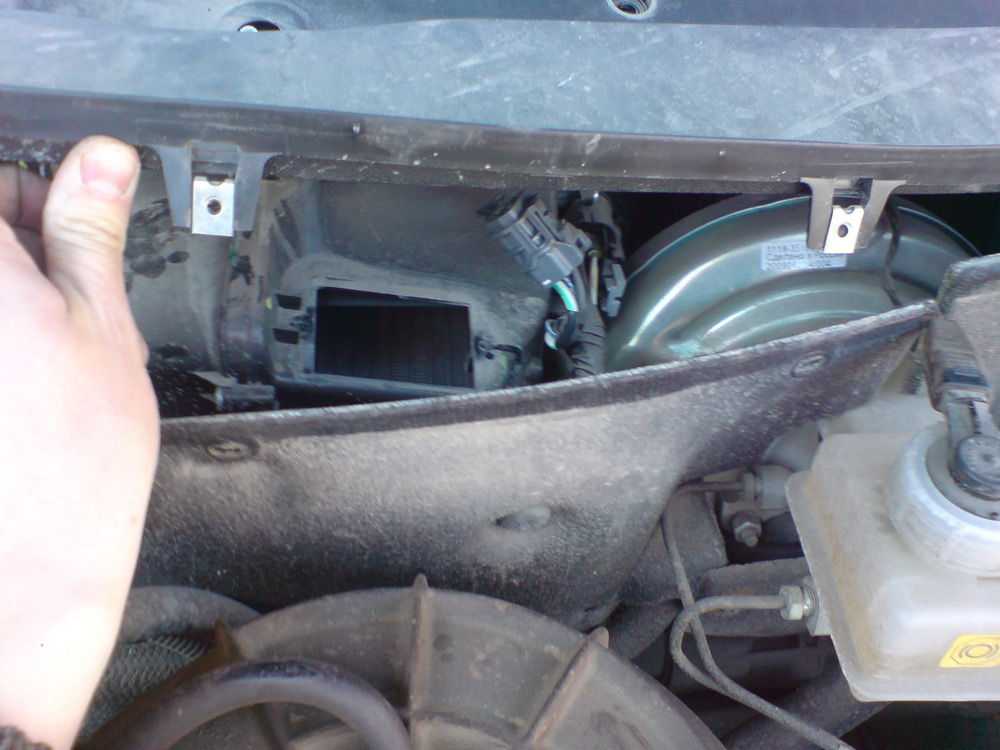

  • возле вакуумного усилителя тормозов в левой нише отсека редуктора расположен моторчик, который необходимо снять, выкрутив снизу крепящий его винт;
  • собирается заслонка в обратной последовательности сразу после установки моторедуктора отопителя.

Тестирование функциональности установленного элемента осуществляется путём замеров сопротивления на контактах Х1.1 и Х1.4 при отключенном контроллере и установленном в позицию синей отметки левом регуляторе. В случае, если сопротивление отсутствует либо во время проверки остаётся постоянным, это говорит о неисправном датчике положения вала. К сожалению, отдельно он не продаётся, поэтому придётся менять моторедуктор.

Как известно, система отопления в любом автомобиле играет огромную роль. Модель отечественного автопроизводства ВАЗ 2110 исключением не является. При выходе из строя хотя бы одного элемента, функциональность всей системы может быть нарушена.

Сегодня мы поговорим про моторедуктор печки. Он отвечает за закрытие и открытие заслонки вашего отопителя в машине. Открытие и закрытие определяется по сигналам от системы управления отопителям. Так воздух внутри салона может охлаждаться или нагреваться по мере необходимости.

У моторедукторов для ВАЗ 2110 есть одна важная особенность. В зависимости от года выпуска, конфигурация этого элемента существенно отличается

Потому важно заранее определить, какой именно моторедуктор стоит на вашем авто, прежде чем совершать покупку и замену

Замена заслонки в отопительной системе ВАЗ 2110

Замена заслонки в отопителе ваз 2110 выполняется в случае:

  • Выхода из рабочего состояния.
  • Постоянного заклинивания. Случается это при перекосе заслонки или ее повреждении от коррозии. В этом случае отопитель можно не разбирать. Достаточно снять дефлектор, установленный в центре, и вручную активировать заслонку.

На автомобиле ВАЗ 2110 заслонки могут быть установлены старого или нового типа. Старая выполняется из пластика с поролоновым утеплителем, новая – металлическая, с резиновым уплотнителем.

Снятие заслонки отопителя ВАЗ 2110

  • Сливаем из системы охлаждения жидкость.
  • От клеммы аккумуляторной батареи отсоединяется « — » провод.
  • Снимаются облицовка, накладка рамы на ветровом стекле и обивка шумоизоляции.
  • Снимается вентилятор отопителя.
  • От корпуса отопителя отсоединяется хомут вакуумного шланга.
  • Снимаются три пружинные скобы, которые крепят передний корпус воздухозаборника отопителя.
  • Отворачиваются винты крепления переднего корпуса.
  • Снимается передний корпус.
  • Освобождается радиатор от всех шлангов.
  • Снимается задний кожух отопителя.
  • Из отопителя вынимается радиатор.
  • Устанавливается новая заслонка, таким образом, чтобы вилка расположенная на оси заслонки была в зацеплении с рычагом.
  • Заслонка должна быть в поднятом состоянии.
  • Сборка отопителя выполняется в обратном порядке разборки.
  • Заливается охлаждающая жидкость.
  • Проверяется герметичность всех соединений и шлангов, работа заслонок, и всего отопителя.

Как проводится диагностика?

Перед тем как проводить ремонт заслонки, крайне важно произвести диагностику. Какие вложенные задачи нужно выполнить?

Проверка температурного датчика

Для проверки рекомендуется достать концы температурного датчика, расположенные на потолке автомобиля, и подать напряжение 1,2 В. При этом напряжение желательно подавать на клеммы плюса и минуса. Затем настроить контроллер в двух положениях: min (синяя точка), max (красная). При этом вентилятор вращаться не должен.

Проверка исправности контроллера САУО

Для диагностики используют мультиметр, измеряющий напряжение на розовом и коричневом проводах. При этом следует включить зажигание и начать прокручивание ручки температурного датчика. Нужно отметить, что при проблемах с контроллером может не работать заслонка печки. Несмотря на это, рекомендуются произвести дополнительные проверки.

Заслонка системы отопителя

Печка включает в себя 2 заслонки:

  • верхнее устройство используют для регулировки забора холодного воздуха;
  • нижнее устройство должно контролировать поступление горячего воздушного потока от радиатора отопителя.

Если происходит поломка приводного механизма или заслонки, обогреватель начинает слабо греть. Кроме того, может сильно жарить или не подавать малейшего тепла.

И вот в чём может заключаться неисправность заслонки используемой печки:

  • закусывание устройства;
  • заклинивание;
  • поломка привода;
  • перекос устройства;
  • заклинивание из-за ржавчины.

Нужно отметить, что металлические заслонки печки могут клинить от ржавчины. При этом пластиковые модели часто перекашиваются из-за горячего воздуха.

Проверка микроредуктора

Для этой диагностики традиционно используют омметр. Вначале рекомендуется установить градусы на минимальном показателе и подождать около 15 секунд, после чего отсоединить разъём контроллера и на запущенном моторе замерить сопротивление между контактами Х1.4, а также Х1.1. При этом заслонка отопителя у ВАЗ-2112 должна показывать 3,2–5 кОм. Если же выявлена поломка микроредуктора, предстоит разборка автомобильной печки.

Проблема: не меняется скорость отопления

Такая неисправность может заключаться в одном из следующих моментов:

  • работа печки только в третьем режиме;
  • функционирование устройства только в первых двух режимах.

Основная задача — это успешный поиск месторасположения резистора сопротивления. При этом в любом случае ремонт всё-таки необходимо будет осуществить.

Резистор сопротивления

Ещё одна возможная поломка заключается в резисторе сопротивления, причём любая автомобильная печка обладает двумя спиралями сопротивления. Если успешно работают обе спирали, электродвигатель отопительного оборудования будет функционировать на первой скорости. Если же резистор будет работать на первой спирали, становится доступной только вторая скорость. Третья скорость является максимальной и она не предусматривает включение резистора

В связи с этим крайне важно обратить внимание на резистор сопротивления и понять, в чём заключается проблема

Монтаж узла

Взаимозаменяемость моторедукторов

Когда работа по восстановлению функциональности ММР закончена, установите его на место. Для этого:

  • Введите в прорезь рычага штифт рычага микромоторедуктора. Он находится на приводе заслонки;
  • Если рычаг повернут не должным образом, на двумя проводами подайте напряжение в 12В на контакты разъема мотора. Тут речь идет о желтых проводах. Так вы сможете вернуть рычаг в правильное положение;
  • Установив микромоторедуктор, проверьте его на предмет работоспособности, плюс проследите, как двигается привод заслонки вашего отопителя, исправно ли «пашет» рычаг управления печкой для регулировки температуры.

Выполним ремонт или замену заслонки и привода печки, вы сможете вернуть отопителю прежнюю функциональность и самостоятельно определять, какой температурный режим будет установлен внутри салона вашего ВАЗ 2110.

Доводим отопитель ВАЗ-2110. Ручное управление

И нет никакой гарантии, что новый будет работать долго и счастливо. А замена — дело хлопотное и дорогое: узел стоит около 550 рублей.

Вот и на редакционной «десятке» случился этот конфуз (см. материал «Прошлогодний снег» — ЗР, 2006, № 3).

Простейшим и вполне эффективным способом восстановить приемлемое отопление салона оказалась врезка в патрубок отопителя «восьмерочного» крана (см. фото). Работа занимает всего 15 минут, а из инструмента требуются лишь нож и плоскогубцы. Тросик управления краном (подойдет трос управления воздушной заслонкой карбюратора «жигулей») удобно вывести в салон под рулевую колонку. Воздушную заслонку отопителя «десятки» при этом нужно закрепить в «горячем» положении. Доступ к ней — длинной отверткой через снятую решетку воздуховода в центре панели приборов («торпедо»).

Чтобы восстановить естественное для «десятки» регулирование отопления, вместо ненадежного электропривода мы установили трос управления жалюзи от грузовика ГАЗ, подогнав его по длине. Отметим, что, как «родной», подходит тросик отопителя «Бычка», только цена его, как и моторедуктора, — 550 рублей…

Механическое управление заслонкой настолько удачно подходит «десятке», будто этот вариант заложен в конструкцию изначально.

Снимаем «жабо» и неисправный моторедуктор, отпиливаем от него вал квадратного сечения. Из металла делаем рычаг, из болта М8 — зажим (см. рис.).

Сверлим в панели отверстие и закрепляем в нем заранее подогнанный по длине трос (оболочку троса обрезаем так, чтобы она служила ограничителем поворота рычага).

Вставляем в ось заслонки обрезок квадратного вала моторедуктора, надеваем на него рычаг, зажим, вводим трос в отверстие зажима, поворачиваем заслонку в положение «тепло» (трос утоплен) и фиксируем.

Теперь заслонка с ручным управлением будет служить вечно.

Особенности эксплуатации

Чтобы отопитель прослужил долго и эффективно, важно правильно пользоваться не только самим устройством, но и знать некоторые другие правила

  1. Если в автомобиле имеется кондиционер, наиболее целесообразно его использовать при сырой погоде.
  2. Не нужно заграждать коврами сопла подачи горячего воздуха. Их лучше поднять над уровнем ковров.
  3. В зимнюю пору перед использованием автомобиля обязательно нужно очищать стекла от грязи и влаги.
  4. В зимнее время рекомендуется использовать два положения регулировки установленного отопителя. При необходимости быстрого осушения стекла, нужно использовать положение «все на стекло», а как только автомобиль начнет движение, следует перейти в режим «все в ноги».

Прежде чем приступить к разбору причин, по которым возникают проблемы с печкой, затронем особенности эксплуатации, которые позволят надолго сохранить стабильную службу отопителя ВАЗ 2110:

  • в холодное время, особенно, при морозах, лучше всего управлять печкой с помощью двух режимов. Вначале, заведя машину, направить положение регулятора «все на стекло», а затем, когда автомобиль уже движется, направить все тепло на ноги;
  • ничем не заграждать сопла, через которые подается воздух. Если на полу салона ковры, сопла следует поднять выше;
  • стекла должны быть очищены от грязи;
  • кондиционер, если он имеется, следует использовать, когда на улице сыро.

Схема отопителя ВАЗ 2110

Как заменить радиатор печки Ваз 2110 – пошаговая инструкция

Замена радиатора отопителя печки проводим следующим образом:

Замена радиатора отопителя старого образца

Для замены радиатора печки ВАЗ-2110 старого образца изначально производится демонтаж накладки лобового стекла с резиновым уплотнителем. Чтобы её снять, сначала выкручивается крепёжный болт накладки под тормозным цилиндром и четыре болта её верхней фиксации со стороны пассажира. Дальше демонтируются хомуты, с помощью которых крепятся патрубки и шланги.

Затем обязательно надо отсоединить электропровода вентилятора от кузова транспортного средства. После проведения таких манипуляций откроется доступ к двум крепежам с водительской стороны накладки лобового стекла. Их надо демонтировать, после чего можно подать жабо незначительно вперёд. Снимать его полностью не потребуется. Затем откручиваются оставшиеся гайки и болты, которые держат накладку лобового стекла. После этого пластиковую накладку между лобовым стеклом и моторным отсеком можно демонтировать полностью.

Дальше важно отключить клемму датчика, который показывает уровень охлаждающей жидкости и демонтируется с расширительного бачка шланг для отвода пары. Впоследствии предстоит снятие поочерёдно шланга стеклоомывателя, стеклоочистителей, крепёжных элементов на корпусе отопителя, фронтальный блок корпуса вентилятора, вентилятор, салонный очиститель воздуха, оставшуюся часть корпуса вентилятора и все шланги отопительной системы

После этого без затруднений можно вытянуть корпус радиатора.

Следующий этап работы — это замена вышедшего из строя теплообменника новой деталью и установка всех демонтированных элементов на свои штатные места

При сборке сконцентрируйте внимание на установке пластикового корпуса вентилятора

Важно, чтобы педаль попала в соответствующий слот, иначе отопитель транспортного средства функционировать не будет

А также необходимо проверить состояние салонного фильтра, возможно, он также подлежит замене. Если на патрубках и шлангах имеются видимые дефекты, то их надо заменить. Проследите, чтобы все соединительные хомуты и крепежи обеспечили плотное прилегание деталей, иначе тепла в салоне транспортного средства вы не дождётесь. На этом замену радиатора печки можно считать завершённой.

Замена радиатора отопителя нового образца

Замена радиатора печки ВАЗ-2110 нового образца имеет особенности, связанные со способом присоединения теплообменника к кузову транспортного средства. Для того чтобы осуществить демонтаж детали, потребуется выкрутить центральный болт в нижнем сегменте лобового стекла. Дальше выкручиваются две гайки над впускным коллектором и одна возле салонного фильтра слева. Следующий этап — снятие воздушного фильтра, который прикреплён к печке на четырёх саморезах.

Модифицированный отопитель сформирован из двух частей, которые соединяются тремя саморезами. Надо открутить большой саморез и два дополнительных болта, которые соединяют составляющие части печки. После этого правая составляющая печки отодвигается вправо до предельно возможного положения. Придерживая левый сегмент рукой, необходимо вытянуть правую сторону, повернув её на себя и приподняв вверх. Дальше можно снять левую сторону печки. Через проход звукоизоляционного щитка выводится шланг для отвода пары.

Правый сегмент печки делится ещё на две составляющих. Чтобы разделить правую часть, надо демонтировать крепёжные скобы. Затем правую часть печки можно открыть без приложения значительных усилий. Обзору откроются заслонки отопителя, которые также желательно заменить. Лучшим вариантом для этого будут алюминиевые задвижки, которые отличаются износостойкостью, меньше подвергаются деформации.

Последний этап работ — установка новой детали и сборка всех элементов отопительной системы в обратном порядке. Проследите, чтобы все соединения были хорошо зажаты, так как это значительно отразится на функциональности отопительной системы салона.

Как проявляются неисправности

Система автоматического поддержания температуры, используемая на ВАЗ-2110, удобнее в плане управления, поскольку САУО все делает самостоятельно, но менее надежна, чем механический тросовый привод. Причем проблемы доставляют электронные и электрические компоненты печки – контроллер, температурный датчик и микромоторедуктор, центральная заслонка, которой регулируется подача воздуха в салон извне.

Это интересно: Замена прокладки головки блока цилиндров (ГБЦ) ВАЗ-2107 (инжектор, карбюратор) своими руками

Проблемы работы отопителя ВАЗ-2110, связанными с заслонкой:

  • отсутствие регулировки температуры (из печки идет только горячий или холодный воздух) независимо от положения рукоятки на контроллере;
  • недостаточный прогрев воздуха (даже при установке рукоятки на максимальную температуру);
  • скрипы, стуки и сторонние шумы после установки температурного режима.

Причиной таких проблем становится центральная заслонка печки ВАЗ — 2110, регулировка которой осуществляется контроллером через редуктор. Конструкция печки включает в себя еще одну заслонку – распределения воздуха по зонам. Управляют ею посредством рукоятки, установленной на центральном дефлекторе подачи воздуха в салон, поэтому у этой детали неисправности встречаются редко.

Причины неисправностей

В зависимости от конструкции печки, заслонка может стать причиной нарушения эффективной работы отопителя, по таким причинам:

  • деформация;
  • износ уплотнителей;
  • выработка или повреждения рычагов и тяг управления;
  • перекос.

Деформация – проблема отопителей старого образца. На первых заслонках печки ВАЗ-2110 устанавливались пластиковые элементы, которые от температурного воздействия изгибались. Из-за этого даже при полном закрытии холодный воздух извне просачивается и подмешивается к нагретому, и эффективность печки снижается. Впоследствии конструкторы заменили пластиковые заслонки на алюминиевые и проблема с деформацией исчезла.

Чтобы обеспечить герметичность, на заслонках имеются уплотнители, снижающие просачивание воздуха. Изначально использовали поролоновые уплотнители, которые быстро изнашивались и повреждались. Позже поролон заменили на резину, но это только продлило срок службы уплотнителя, со временем и резина стареет, трескается и разрушается.

На печках старого образца тяги и рычаги могут сломаться. На новых отопителях существует другая проблема — износ граней квадратного концевика редуктора, которым он вставляется в паз, проделанный в оси заслонки. В результате концевик обходится в пазу, и заслонка печки заедает, хотя моторедуктор срабатывает. Перекос происходит из-за смещения оси заслонки в посадочных отверстиях корпуса. Из-за этого заслонка перекашивается и при открытии заклинивает.

Замена микромоторедуктора

Для выполнения замены элемента вам потребуется выполнить несколько не особо сложных мероприятий. Потому вовсе не обязательно обращаться на станции технического обслуживания и платить за их услуги большие деньги.

  1. Первым делом снимите жабо.
  2. Далее демонтируется вакуумный усилитель тормозов.
  3. После этого нужно еще снять педальный узел.
  4. Теперь приступаем к демонтажу старого микроредуктора вместе с пластиковым компонентом.
  5. На место сектора заслонки следует установить новый микромоторедуктор. Там вы увидите аналогичный квадрат.


Расположение устройства

Практика показывает, что для замены микроредуктора не требуются особые навыки, много времени и чрезмерные усилия. Однако аккуратность соблюдать никогда не забывайте.

А вот для того, чтобы установить заслонку вашего микромоторедуктора, потребуется пригласить помощника.

  1. Сначала подключаются контакты на новый микроредуктор, то есть моторчик.
  2. Проворачивая против часовой стрелки заслонку, вы тем самым включаете подачу холодного воздуха.
  3. Включите зажигание и поверните датчик системы управления печкой (САУО) в положение непосредственно напротив синей точки регулятора.
  4. Либо можно сделать наоборот, то есть проверить микро моторедуктор, установив датчик напротив красной точки, а заслонку повернуть до упора по направлению часовой стрелки.
  5. Микроредуктор проворачивается несколько больше требуемого, потому для правильной установки рекомендуется использовать специальный смазочный материал для квадрата.
  6. Установите моторчик таким образом, чтобы отверстия для саморезов совпадали.
  7. Вот теперь нужна помощь вашего товарища, поскольку его задачей будет прокручивать регулятор температуры и одновременно с этим надавливать на моторчик внутрь.
  8. Если квадратны совпадут, можно считать замену микромоторедуктора успешной. Теперь воздух должен поступать необходимой вам температуры внутрь салона.
  9. Не переживайте, если квадрат заходит не на всю длину используемой заслонки. Это нормальное явление, когда моторедуктор заходить примерно на треть. Такая установка никак не повлияет на работоспособность системы.
  10. Теперь остается вернуть саморезы на место и несколько раз покрутить микроредуктор — от синей метки к красной, и в обратной последовательности.
  11. Эти манипуляции позволят печке запомнить, какой рабочий диапазон имеет новый редуктор. Потому с его работоспособностью в будущем проблем не возникнет.

Если все сделать аккуратно и в соответствии с инструкцией, при поворотах заслонки микромоторедуктора вашей печки не будет вставать в требуемое положение. Включив устройство в режиме со значком «А», контроль и регулировка будут осуществляться в автоматическом режиме — с погрешностью не более 2 градусов.

Установка

Для установки моторедуктора вам потребуется определенный набор инструментов, в которых входят:

  • Рожковый ключ на 10 миллиметров;
  • Крестовая отвертка;
  • Гаечные ключи.

Не переживайте, если в вопросах самостоятельного ремонта автомобиля вы новичок. В замене моторедуктора нет ничего сложного.

  1. Извлеките стеклоочистители из предохранителя, чтобы получить доступ к устройству. Для этого нужно демонтировать контактную гайку, после чего освободить жабо.
  2. Перед вами откроется доступ к саморезам.
  3. По бокам жабо откручиваются две гайки, а затем извлекается из отсека электромотора редуктора резиновый уплотнитель.
  4. Отключите трубопровод жабо заслонки путем его отсоединения.
  5. Демонтируйте саморезы, которые держат терморадиаторы редуктора.
  6. Моторчик располагается слева в отеке редуктора заслонки, прямо возле тормозного усилителя.
  7. Далее нужно открутить нижний крепежный винт и снять электромоторчик.
  8. Выполнять сборку заслонки следует строго в обратной последовательности. Причем делать это только после того, как была произведена установка моторедуктора.

Проверка функциональности

Проверка элемента заключается в проведении следующих мероприятий:

  • Первым делом установите левую ручку на позицию синей точки;
  • Подождите около 15 секунд;
  • Запустите двигатель;
  • Отключите контролер от разъема Х1 и измерьте сопротивления на двух контактах — Х1.4 и Х1.1.

В зависимости от типа контроллера, показатели должны быть соответствующими.

Ремонт моторедуктора

Если же всё-таки у вас имеется желание выполнить ремонт моторедуктора, а не просто заменить его на новый, то следующая часть нашей статьи будет вам интересна. Сразу стоит оговориться, что детали нового образца существенно отличаются от своих предшественников.

Деталь старого образца

В первую очередь рассмотрим принцип ремонта моторедукторов на ВАЗ-2110 старого образца. Такая деталь может иметь пластмассовый корпус или металлический. С первым вариантом работать намного легче, а вот моторедуктор в металлическом корпусе будет сложно снять и при этом не помять его.

Как демонтировать подобный элемент нам уже известно, так что приступим непосредственно к его разборке и выявлению неисправностей. Снимаем с вала адаптер, который вставляется в заслонку и служит для передачи вращательной энергии. Можно смело тянуть на себя, поскольку клея и стопоров здесь нет.

По всему периметру корпуса располагаются защёлки. Чтобы с ними справиться, необходимо воспользоваться плоскими отвёртками, которые нужно вогнать между язычком защёлки и корпусом. Приподнимаем проушину совсем немного и вставляем вторую отвёртку рядом с защёлкой. Половинки разомкнутся от поворотного движения. Подобные действия потребуется выполнить несколько раз по всему корпусу.

Нужно следить, чтобы не выпадали мелкие детали, которые могут затеряться. Полностью снимаем вторую половину корпуса, стягиваем вверх с оси и снимаем три шестерни. На второй половине корпуса должен остаться электродвигатель с шестернёй и валом.

Во время снятия электромотора нужно обратить внимание на червячную шестерню, на конце которой располагается сегмент, отвечающий за центровку вала и удерживающий пару шестерён в зацеплении. Деталь мелкая и может легко затеряться

В корпусе мотора имеется стопорный винт, который препятствует проворачиванию мотора внутри корпуса.

Извлекаем мотор, снимаем с вала шестерни и сегмент. Тщательно осматриваем все детали на предмет поломки и дефекта. Если ничего такого не обнаружилось, то исследуем моторедуктор дальше. В том месте, где подключаются провода, части мотора имеют фиксацию. Разгибаем подручными инструментами и освобождаем донную часть.

Опять действуем аккуратно и осторожно, чтобы ничего не сломать и не растерять. Внутри располагается постоянный магнит, который за счёт магнитного поля удерживает якорь мотора на своём месте

Чтобы не натворить беды, нужно взять агрегат в руку и нажатием пальца на вал утапливаем его. Пальцами другой руки захватываем якорь и разделяем мотор на части. Не стоит хвататься за обмотки, поскольку они легко повреждаются. Видим две щётки, которые крепятся к донной части. При помощи отвёртки оттягиваем щётки за их держатели. На конце якоря располагается шайба, которая препятствует лёгкому демонтажу щёток. Снимать шайбу нет резона.

У якоря имеется три обмотки, которые подлежат тщательному осмотру и прозвону тестером. А также осматриваем все демонтированные элементы на предмет критичных потёртостей, оплавлений, налёта копоти

Сборка моторедуктора осуществляется в обратном порядке, аккуратно и предельно осторожно

Деталь нового образца

Демонтаж моторедуктора нового образца осуществляется по аналогичной схеме, которая была описана выше. Когда деталь окажется в руках, необходимо разобрать корпус, который удерживается за счёт фиксаторов. Их нужно аккуратно поддеть плоской отвёрткой. В первую очередь нужно рассмотреть мотор на предмет наличия неисправностей. Для этого нужно подключить его к разъёму, который имеется в моторном отсеке. Микромотор подлежит разбору, для чего необходимо будет отогнуть отпрессованный бортик

Важно отметить положение, в котором находится крышка относительно корпуса. Это поможет во время сборки сохранить у электромотора правильную полярность

При нахождении неисправности в моторе потребуется заняться поисками обрыва. При работающей детали необходимо смазать её и шестерёнки на редукторе. Идеально подходит смазка на силиконовой основе, которую можно использовать при большом диапазоне температур

Возможно, потребуется осуществить замену датчика положения заслонки, на него стоит обратить внимание. Сборка детали осуществляется в строго обратной последовательности

Ремонт и замена моторедуктора печки — не самая лёгкая работа, с которой может столкнуться автовладелец. Но и ничего сверхсложного в этом также нет. При наличии желания, минимального опыта и фантазии можно успешно устранить проблему с автомобильной системой отопления и создать комфортный климат в салоне своей «десятки».

Обнаружение и причины неисправности

Основным показателем поломки моторедуктора является невозможность регулирования температуры воздуха отопителя автомобиля. Проверить работоспособность микромоторедуктора можно путем подачи электроэнергии от аккумулятора на его двигатель при среднем положении. Таким же образом можно проверить и работоспособность контроллера, поломка которого также ведет к невозможности регулирования температуры.

Причинами поломки моторедуктора могут быть следующие дефекты:

  • нарушение целостности электроцепи, то есть к двигателю не поступает подаваемое напряжение, моторедуктор не может функционировать правильно;
  • дефект в автономном блоке управления отопителя, вследствие чего редуктор  не подает воздух нужной температуры.

Схема отопителя ВАЗ 2110

Подведём итоги

Нарушение функционирования заслонки отопителя ВАЗ-2110 — распространённая неисправность, особенно в транспортных средствах с печками старого образца. Поломка в большинстве случаев обусловлена качеством пластиковых заслонок, которые очень часто подвергаются деформациям. Ремонт и замену задвижки печки ВАЗ-2110 возможно произвести своими руками без помощи профессионалов. Перед началом работы надо понимать, что для качественного ремонта и восстановления прежней функциональности отопительной системы предстоит полный демонтаж печки.

Несмотря на трудоёмкость предстоящих работ, результат порадует водителя и пассажиров транспортного средства. Качество выполненный ремонт заслонки печки и её привода гарантирует стабильную работу отопительной системы автомобиля в любое время года.

Лучшие цены и условия на покупку новых авто

Кредит 4.5% / Рассрочка / Trade-in / 95% одобрений / Подарки в салоне

Для начала, снимаем центральные сопла, передвигаем рукоятку направления потоков воздуха влево до конца (положение — всё в салон) и смотрим, как ведёт себя заслонка.

Включаем зажигание, меняем положение регулятора температуры с «минимум» (синяя точка) на «максимум» (красная точка) и смотрим на заслонку

Если при этой проверке заслонка не шевелится, то в большинстве случаев виноват заклинивший микромоторедуктор привода заслонки отопителя.

Бывает ещё разрушение посадочного гнезда заслонки, если она (заслонка) пластиковая. Такую неисправность можно определить на слух — слышно как работает редуктор, но заслонка не меняет положение. А иногда слышны щелчки проворачивания квадратного вала в посадочном гнезде.

Если заслонка не шевелится при такой проверке, то можно для начала попытаться помочь редуктору. Включив зажигание, и переводя рукоятку температуры из одного крайнего положения в другое, подёргайте заслонку рукой

Делать это надо осторожно, и без лишних усилий. Если заработало, то это можно расценить как полумеру, т.к

если уж нашлась причина, по которой заклинило, всё равно в скором времени клинанёт опять. Зато, если «отпустило» и заслонка заработала, становится ясно что нужно искать причину в самом редукторе.

Если чуда не произошло, и заслонка так и не реагирует, то следует проверить питание редуктора и блок его управления.

Проверка системы управления отопителем.

Схема управления отопителем

Для проверки, подсоединяем тестер к клеммам х1.2(розовый) и х1.8(коричневый). Включаем зажигание (САУО работает только при включенном зажигании). При переводе рукоятки температуры в крайние положения, на 10-15 секунд должно появиться управляющее напряжение 10В. Также при каждом переводе рукоятки температуры в крайние положения, полярность управляющего напряжения должна меняться. Если напряжение вообще отсутствует, значит неисправен контроллер САУО

Внимание! Ни в коем случае не замыкайте эти контакты и не подавайте на них напряжение

(например плюс аккумулятора). Этим вы убьёте выход операционного усилителя САУО, рассчитанного всего на 1А, и попадёте на ремонт или замену блока. Стоит отметить, что блоки старого образца (несколько видов, все с автоматической скоростью, с буквой «А», у рукоятки скорости — четыре или пять положений) между собой взаимозаменяемы, но не взаимозаменяемы с блоком нового образца (без буквы «А», пять положений скорости — «0-1-2-3-4»).

Если отопитель работает только в крайних положениях или вы подозреваете, что редуктор работает, а его вал проворачивается в гнезде заслонки, то следует проверить исправность датчика положения заслонки.
