Установка подогревателя двигателя 220в на уаз буханка

Установка предпускового подогревателя двигателя УАЗ 31512

Задача:

установить самодельный предпусковой подогреватель двигателя 220В на УАЗ 31512

Ход работ по установке самодельного предпускового подогревателя 220В для УАЗ 31512

Установил на раму ниже крана слива ОЖ из блока. У меня как специально на раме был какой-то кронштейн. К нему и притянул хомутом.

Вид со стороны радиатора охлаждения

Вместо этого крана ввернул штуцер с резьбой К1/4 — это забор холодной ОЖ.

Подачу подогретой ОЖ сначала планировал вывести тоже в блок, там над масляным фильтром стоит заглушка под штуцер K1/2…

Должно было получиться как то вот так

…но выкрутить её мне не удалось и пришлось через тройник подключить в шланг который идёт из головки блока к радиатору печки.

Залил слитый антифриз + ещё около литра. Завел, прогнал систему от воздушных пробок. Утром, после ночного мороза включил на подогрев. через 2-3 минуты шланг от подогревателя уже тёплый. Через пол часа нагрелась головка блока. через 40 мин уже сам блок. Теперь двигатель заводится с пол оборота, как летом, и не троит первые 5 секунд, как раньше.

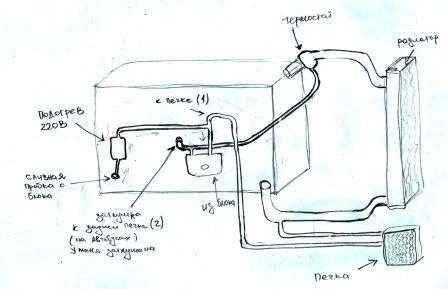

Схема работы подогревателя

Схема работы подогревателя. Стырена с инета

Выкладываю небольшой отчетец о работе. Температура после ночёвки -4,7 градуса. Можно было и не греть, но прибор оказался под рукой и решил провести замер.

Включаем подогреватель и через 20 минут головка блока прогрелась до +12,2 градусов

ещё через 10 минут — до +21,9 градуса

Итого за пол часа температура головки блока поднимается на 26,6 градусов. В сильный мороз разумеется греется чуток подольше, но вполне достаточно для легкого запуска.

Результат: работы по установке предпускового подогревателя двигателя для УАЗ 31512 выполнены

Замена и ремонт двигателя УАЗ 31512 УМЗ-421

Сборка нового мотора УАЗ 31512 Снятие старого двигателя УАЗ 31512 Установка нового мотора

источник

ВНИМАНИЕ ! Монтаж электроподогревателя Сибирь на автомобили УАЗ с карбюраторным двигателем УМЗ 414,417,421 рекомендуется прово­дить специалистами на станции технического обслуживания. Перед началом монтажа и эсксплуатации электроподогревателя Сибирь внимательно прочтите руководство по монтажу

Перед началом монтажа и эсксплуатации электроподогревателя Сибирь внимательно прочтите руководство по монтажу.

Комплект поставки электроподогревателя :

Примечание: в случае необходимости предприятие может по Вашему заказу изготовить и выслать нобходимые для монтажа детали .

Рекомендации по монтажу подогревателя

Внимание! Электроподогреватель не должен касаться двигателя и других частей автомобиля. Электроподогреватель должен быть установлен в вертикаль­ное положение выходным патрубком вверх ( см

рис.1 ),при этом допускается незначительный (не > 15 градусов) наклон.

  1. Слить охлаждающую жидкость, отвернув сливную пробку блока цилиндров, прочистить отверстие.
  2. Нанести герметик на резьбу штуцера К1/4 и ввернуть его вместо сливного крана ( Рис.1 ).
  3. Закрепить кронштейн на электроподогреватель болтами М6*45 при помощи пружинных шайб и гаек.
  4. Нарезать рукава длиной: входной L=400 мм и выходной L=600 мм.
  5. Вывернуть болт крепления правой подушки опоры двига­теля, затем кронштейн с подогревателем закрепить этим болтом ( Рис.1 ).
  6. Входной рукав надеть на штуцер К1/4 и соединить с вход­ным патрубком подогревателя. Затянуть хомуты ( Рис.1 ).
  7. Разрезать рукав, соединяющий патрубок радиатора отопителя и кран в головке цилиндров на расстоянии 60мм от ме­ста выхода рукава из отверстия в кузове. Укоротить кусок рукава со стороны крана на 25мм. Вставить в разрез рукава тройник и уплотнить соединения, затянув хомуты ( Рис.1 ).
  8. Соединить тройник и выходной патрубок электроподогре­вателя выходным рукавом, затянуть хомуты ( Рис.1 ).
  9. Убедиться, что рукава проходят на достаточном расстоя­нии от выпускной трубы и выпускного коллектора.
  10. Заполнить систему охлаждения двигателя охлаждающей жидкостью.
  11. Зафиксировать электрошнур на кузове автомобиля так, чтобы не было контакта с подвижными и нагревающимися частя­ми двигателя.
  1. Проверить соединение на предмет течи.
  2. Запустить двигатель автомобиля и дать ему поработать в течение 5-10 минут. Затем остановить двигатель и при необхо­димости добавить охлаждающей жидкости.
  3. Подсоединить электроподогреватель к сети.
  4. По истечении 2-5 минут работы электроподогревателя, проверить входной и выходной рукава. Выходной рукав должен быть теплее входного

ВНИМАНИЕ ! Эксплуатацию электроподогревателя мож­но производить только после прогрева двигателя до ра­бочей температуры (термостат должен быть открыт) и проверки эффективности работы отопителя салона. Это необходимо сделать для устранения воздушных про­бок в системе охлаждения

источник

предпусковой подогреватель на 409 двигатель

предпусковой подогреватель на 409 двигатель

Сообщение денис 1234 » Сб окт 26, 2013 12:36

Сообщение alchert » Сб окт 26, 2013 14:36

Сообщение денис 1234 » Вс окт 27, 2013 11:06

Сообщение alchert » Вс окт 27, 2013 17:40

Сообщение денис 1234 » Пн окт 28, 2013 15:38

Сообщение alchert » Вт окт 29, 2013 07:49

Сообщение Николай54 » Ср окт 30, 2013 11:26

Сообщение денис 1234 » Ср окт 30, 2013 15:10

Сообщение alchert » Ср окт 30, 2013 18:31

Сообщение Возмущенный » Пн ноя 04, 2013 14:20

Машина 13года 409двигатель. Купил подогреватель Старт тюменский 1,5кВт на коробке написано 405-409двигатель. Из установочного комплекта взял только штуцер который завернул вместо сливной пробки на блоке остальное вообще не из той оперы. Котел установил на двигатель в самом низу возле шкива коленвала. Там сбоку есть два технологических отверстия с резьбой на М8 к ним и прикрутил кроншнейн котла. Кронштейн подгонял по месту (гнул, точил, наваривал). Котел встал вертикально как и положено, от защиты снизу зазор 10мм. Подачу врезал в корпус термостата. Датчик температуры пересверлил левее в бобышку, а на место датчика врезал отвод 90градусов с резьбой на обоих концах М18х1,5 (отвод был куплен в магазине по грузовикам), завернул его в корпус с ниткой уплотнительной намазав фиксатором-герметиком. Собрал все шланги, залил антифриз- вилку в розетку, прошло 1,5 часа на улице около ноля градусов. Потрогал рукой голвка, блок все полностью горячее. Завожу — завелась как обычно заводится горячий двигатель с полтычка обороты сразу встали на 800. По БК показания температуры двигателя 75градусов. Цель достигнута, все работает, ждем морозов. Вот фотки.

Блог про Уаз

На всех автомобилях Уаз-3151 и на отдельных автомобилях Уаз-31512, Уаз-31514, Уаз-31519 и Уаз-31513 устанавливался пусковой подогреватель, предназначенный для облегчения запуска двигателя при температурах окружающего воздуха ниже минус 15 градусов за счет подогрева охлаждающей жидкости в системе охлаждения и масла в картере двигателя. Топливом для пускового подогревателя служил бензин применяемый для двигателя.

Пусковой подогреватель Уаз-3151, общее устройство.

Основной частью подогревателя является котел не разборной конструкции, полости которого постоянно соединены с системой охлаждения двигателя с помощью подводящего и отводящего штуцеров и резиновых шлангов с хомутами. Жидкостные рубашки котла окружены двумя газоходами, по которым проходит образующийся при сгорании топливовоздушной смеси газ, нагревая охлаждающую жидкость.

В нижней части котла находятся сливной краник и дренажная трубка соединенная с камерой сгорания котла. В камере сгорания котла имеются два резьбовых отверстия, в одно из которых ввернута свеча накаливания, а в другое — штуцер топливопровода. Для залива охлаждающей жидкости подогреватель имеет воронку с пробкой, соединенную с жидкостной рубашкой котла резиновым шлангом.

Воздух в камеру сгорания котла поступает от вентилятора через шланг. К выпускному патрубку котла подсоединена насадка с откидным удлинителем. Горячий газ через него отводится от газоходов и с помощью лотка подводится к масляному картеру двигателя.

Схема экранированного электрооборудования автомобилей Уаз-3151 и Уаз-31513 с включением электрической схемы пускового подогревателя.
Принцип работы пускового подогревателя Уаз-3151.

Топливо в котел пускового подогревателя подается самотеком из поплавковой камеры карбюратора через краник с регулировочной иглой. В более ранних версиях подогревателя, он оснащался собственным отдельным топливным бачком. Для подачи воздуха в подогреватель на щитке облицовки радиатора установлен вентилятор с односкоростным электроприводом.

Топливо в карбюратор подкачивается электробензонасосом, установленным на левой передней части двигателя. Электробензонасос включен в систему питания параллельно основному насосу и предназначен для кратковременной работы, поэтому после пуска двигателя необходимо его выключить.

Поскольку электровентилятор подогревателя имеет одну скорость, то первоначально при разжигании котла рекомендуется включать его прерывисто с периодом 1-2 секунды, не давая развивать большую частоту вращения, чтобы не переохладить свечу накаливания и не погасить возникающее пламя. При появлении устойчивого горения, которое определяется по шуму, надо включить вентилятор постоянно.

Зажигание топливовоздушной смеси производится свечой накаливания, которая остается включенной до получения устойчивого процесса горения в котле. Дальнейшее воспламенение смеси происходит от нагретых деталей камеры сгорания.

Горячие газы отдают часть тепла подогреваемой жидкости, обеспечивая ее термосифонную циркуляцию по кругу : котел — трубопровод отводящий — рубашка системы охлаждения двигателя — трубопровод подводящий — котел. Выхлопные газы, выходящие из котла, подогревают масло в картере двигателя.

Управление подогревателем осуществляется со щитка управления. Спираль накаливания на щитке служит для уменьшения напряжения в цепи свечи накаливания до 4 Вольт и визуального контроля ее включения.

Порядок запуска пускового подогревателя Уаз-3151.
Если в качестве охлаждающей жидкости применяется вода.

В исключительных случаях, в качестве охлаждающей жидкости для двигателя Уаз-3151 допускается применение воды. В условиях низких температур окружающего воздуха, после окончания дневной эксплуатации автомобиля, при постановке его на длительную стоянку, вода сливается из системы охлаждения двигателя. В этом случае перед запуском пускового подогревателя надо предварительно подготовить 10 литров чистой воды в одной емкости и отдельно еще 3 литра в другой.

Перед началом работы с пусковым подогревателем надо вывернуть пробку из его заливной воронки и снять крышку радиатора , затем прочистить отверстие дренажной трубки для обеспечения слива избытка бензина в момент пуска подогревателя.

После этого откинуть удлинитель насадки выпускного патрубка в рабочее положение и включить выключателем на щитке управления электробензонасос, подкачав топливо в карбюратор. Включить электродвигатель вентилятора на 10-20 секунд, при этом произойдет продувка воздухом камеры сгорания и газоходов подогревателя. Выключить электродвигатель вентилятора и включить свечу накаливания.

Инструкция по установке предпусковых подогревателей на автомобиль ВАЗ-2190 «Гранта»

Ниже будет представлен монтаж предпусковых обогревателей (котлов) «Северс-М» и «Старт-М» на автомобиль Lada Granta, с разными схемами врезки в систему охлаждения.

Как установить подогреватель «Старт-М» на Lada Granta с тросовым приводом КПП (16V)

Предварительно нужно приобрести комплект «Старт-М» именно для этой марки автомобиля. В торце упаковочной коробки есть перечень моделей. Там должна быть отмечена Granta вместе с примечанием о тросовом приводе и АКПП (16-клапанный инжекторный мотор). Это связано с конструктивной особенностью — в таком варианте исполнения стартер закрывает сливное отверстие охлаждающей жидкости в двигателе. Поэтому вкрутить в него переходник не получится. Придётся делать врезку в нижний патрубок радиатора и в шланг, идущий к печке. Для этого понадобится два тройника. Можно приобрести комплект для модификации с 8-клапанным мотором и кулисным приводом КПП, только придётся ещё докупать тройник размером 33 x 33 x 16.

Стартер расположен справа и ниже масляного щупа

В комплекте должны быть следующие детали:

  • кронштейн, 1 шт.;
  • тройник 19 х 19 х 16, 1 шт.; тройник 33 х 33 х 16, 1 шт.;
  • болт M6–35, 2 шт.;
  • гайка M6, 2 шт.;
  • шайба пружинная 6, 2 шт.;
  • хомут 16 х 27, 6 шт.;
  • хомут 30 х 45, 2 шт.;
  • рукав 16 х 25 (входной, длина 270 мм; выходной, длина 580 мм);
  • защитный рукав 25 х 40, длиной 50 мм;
  • ремешок крепёжный, 4 шт.

Кроме того, следует приготовить комплект гаечных ключей, торцевую отвёртку, острый нож, охлаждающую жидкость (1–1.5 литра), тюбик с герметиком и ёмкость для слива антифриза. Работа выполняется в следующем порядке:

  1. Загоняем автомобиль на смотровую яму.
  2. Открываем капот. Снимаем воздушный фильтр с воздуховодом, для более удобного монтажа.
  3. Спускаемся в яму. Откручиваем пробку для слива антифриза, расположенную в нижней части радиатора, и сливаем охлаждающую жидкость.
  4. Разрезаем ножом рукав 16 х 25 на два куска — входной и выходной, как указано в списке выше. Затем монтируем в выходное отверстие подогревателя более длинный кусок, а во входное — более короткий. Фиксируем оба рукава на патрубках хомутами.

    Чтобы антифриз не протекал, при монтаже шлангов штуцеры нужно смазать герметиком

  5. Кронштейн обогревателя крепим к одному из крепёжных болтов коробки передач, в месте её соединения с двигателем.

    Котёл должен быть закреплён так, чтобы патрубки со шлангами торчали вверх

  6. Разрезаем ножом нижний патрубок радиатора, в районе его изгиба, чтобы врезать туда тройник. Место разреза нужно определить, примерив входной рукав котла. Надеваем на разрезанный патрубок с двух сторон хомуты и монтируем в месте разреза тройник 33 х 33 х 16. Средний штуцер должен быть направлен в сторону рукава подогревателя. Надеваем на рукав хомут, подсоединяем к тройнику и зажимаем все выводы хомутами.

    При монтаже тройника все штуцеры следует смазать герметиком

  7. Разрезаем входной патрубок, идущий к печке. Разрез делается возле термостата, таким образом, чтобы боковой штуцер тройника расположился между нижним патрубком радиатора и патрубком расширительного бачка. Монтируем тройник 19 х 19 х 16 так, чтобы выходной рукав подогревателя удобно вошёл в боковой штуцер тройника. Все выводы смазываем герметиком, а после монтажа зажимаем тройниками. Чтобы выходной рукав не болтался при езде, фиксируем его крепёжными ремешками.

    Как только разрезан патрубок печки, на оба его конца лучше сразу нацепить хомуты, не зажимая их

  8. Антифриз заливается обратно в охлаждающую систему. Нужно долить ещё 1 литр или немного больше, потому что общий объём системы охлаждения увеличился за счёт рукавов и ёмкости котла.
  9. Прокладываем провод 220 в от подогревателя так, чтобы он не касался подвижных и нагретых участков мотора. При этом можно воспользоваться крепёжными ремешками и куском защитного рукава, входящего в комплект поставки.
  10. Включаем мотор на несколько минут. Проверяем герметичность всех соединений. При необходимости доливаем антифриз, если его уровень опустился ниже нормы.
  11. Включаем в электрическую сеть предпусковой подогреватель и проверяем его работу. Пробуем на ощупь нагрев выходного рукава и если всё в порядке, эксплуатируем автомобиль в штатном режиме.

Конструкция и принцип работы

Конструкция устройства «Альянс 1,5» состоит из корпуса с двумя выводами – подающим боковым и отводящим центральным. Этот корпус и играет роль резервуара, поэтому внутри него помещен нагревательный элемент. Выводы ТЭНа проходят через нижнюю крышку, где он подключается к питающему кабелю. Дополнительно в конструкции применяется термостат, который включает/выключает прибор при достижении определенной температуры (верхний предел составляет 85 град. С, а нижний – 50 град. С).

Чтобы обеспечить самотечное движение охлаждающей жидкости, в подводном выводе установлен шариковый клапан.

Работает все так: изначально клапан открыт, поэтому резервуар заполняется антифризом из системы. По мере нагрева ОЖ нагревательным элементом, она начинает расширяться, в результате чего клапан перекрывает подачу. Дальнейшее расширение приводит к тому, что уже нагретый антифриз выталкивается через центральный (сточный) вывод. Внутри корпуса происходит падение давления и клапан снова открывается, запуская очередную порцию ОЖ.

Что касается проточных моделей, то представляю они собой обычную трубку, в которую установлен нагревательный элемент. В таких устройствах самотечная циркуляция осуществляется за счет разницы температуры.

Установка электроподогревателя на 409 движок

Установка электроподогревателя на 409 движок

Сообщение Азат » Ср окт 26, 2020 13:05

Установка электроподогревателя на 409 движок

Сообщение Alex » Ср окт 26, 2020 13:24

Установка электроподогревателя на 409 движок

Сообщение Азат » Ср окт 26, 2020 13:47

Установка электроподогревателя на 409 движок

Сообщение Blondi13 » Ср окт 26, 2020 13:51

Установка электроподогревателя на 409 движок

Сообщение Азат » Ср окт 26, 2020 14:13

Установка электроподогревателя на 409 движок

Сообщение Alex » Ср окт 26, 2020 14:43

Установка электроподогревателя на 409 движок

Сообщение Alex » Ср окт 26, 2020 14:44

Установка электроподогревателя на 409 движок

Сообщение Джон89 » Ср окт 26, 2020 15:00

Установка электроподогревателя на 409 движок

Сообщение Джон89 » Ср окт 26, 2020 15:07

Установка электроподогревателя на 409 движок

Сообщение Азат » Ср окт 26, 2020 15:20

Установка электроподогревателя на 409 движок

Сообщение Азат » Ср окт 26, 2020 15:21

Установка электроподогревателя на 409 движок

Сообщение Джон89 » Ср окт 26, 2020 17:04

Установка электроподогревателя на 409 движок

Сообщение Джон89 » Чт окт 27, 2020 08:01

Установка электроподогревателя на 409 движок

Сообщение Джон89 » Чт окт 27, 2020 08:08

Установка электроподогревателя на 409 движок

Сообщение Азат » Чт окт 27, 2020 08:44

Установка электроподогревателя на 409 движок

Сообщение Джон89 » Чт окт 27, 2020 11:50

Установка электроподогревателя на 409 движок

Сообщение Николай54 » Чт окт 27, 2020 12:30

Установка электроподогревателя на 409 движок

Сообщение Азат » Чт окт 27, 2020 12:46

Установка электроподогревателя на 409 движок

Сообщение Джон89 » Чт окт 27, 2020 13:02

Установка электроподогревателя на 409 движок

Сообщение Николай54 » Чт окт 27, 2020 13:06

Установка электроподогревателя на 409 движок

Сообщение Джон89 » Чт окт 27, 2020 13:30

Установка электроподогревателя на 409 движок

Сообщение Азат » Чт окт 27, 2020 14:08

Установка электроподогревателя на 409 движок

Сообщение дед юра » Чт окт 27, 2020 14:14

Установка электроподогревателя на 409 движок

Сообщение Джон89 » Чт окт 27, 2020 14:19

Установка электроподогревателя на 409 движок

Сообщение КАРГОнец » Вт ноя 15, 2020 19:11

Установка электроподогревателя на 409 движок

Сообщение Азат » Пт ноя 18, 2020 07:34

Спасибо КАРГОнец за подробности. На днях уже успел поставить подогрев и вот хочу опубликовать свои фотки и маленькую инструкцию по установке: Вот как выглядело всё до начала работ Сам набор для подогревателя

Отправлено спустя 5 минут 1 секунду: Два дня были морозы до -28. На ночь оставлял машину на подогреве, на утро вышел проверить — всё идеально работает, температура ОЖ показывает 60 градусов и ГБО начинает работать практически сразу.

УАЗ 3962 Белая ночь › Бортжурнал › Электрический предпусковой подогреватель двигателя.

Начну с того, что поехал за баллончиком с краской, а купил электрокотел, ну и краску тоже.

Ну писать особо не о чем, кроме того, что, устанавливал не по инструкции. Почему? Во первых

; Инструкция идет для УАЗ-3151, а у него под капотом больше места и маленько все по другому. На место что предлагает инструкция котел не влез и я закрепил его на раме немного переделав крепеж. На раме как раз был какой то уголок, наверное, специально для котла

PS. Ну вроде все, жду похвалы и критики, ах да Котел называется СТАРТ-М, мощность 1,5 КВт.

Дополнение.

Штатный обратный клапан электрокотла ни фига не держит, надо будет все-же врезать где нибудь в удобном месте краник.

Для чего предназначен и как устроен

Когда двигатель запускается после длительной стоянки, в первые секунды его детали соприкасаются между собой без смазки. Вязкость холодного моторного масла более высокая, чем в диапазоне рабочих температур мотора. Поэтому, чтобы смазывающая жидкость проникла по узким маслопроводам к деталям двигателя, нужно некоторое время. Особенно страдают от холодного запуска детали поршневой группы. Таким образом, запуски непрогретых моторов сокращают их ресурс до 1.5 раз. Для того чтобы этого избежать, а также облегчить старт движка в морозную погоду, предназначены предпусковые обогреватели, питающиеся от сети 220 В.

Это устройство способно за 30 минут нагреть мотор даже при сильном морозе

Устройство и работа предпускового подогревателя

Современный подогреватель устроен довольно просто и мало чем отличается от кипятильника. Принцип его работы состоит в том, чтобы нагреть охлаждающую жидкость (антифриз, тосол) до рабочей температуры, от 60 до 70 °C. Нагреваясь, жидкость начинает перемещаться по патрубкам системы охлаждения, нагревая при этом детали двигателя. Для ускорения теплообмена, многие модели снабжены помпами, создающими давление в малом контуре охлаждающей системы.

Чтобы создать давление за счёт разницы температур, нагреватели без помпы подключаются к охлаждающей системе в самой низкой её точке. Устройство с насосом можно подключить к охлаждающей системе в любом месте. Когда температура достигает заданной величины, реле просто отключит нагревательный элемент. Если температура вновь понизится, реле опять включит нагрев тосола. Таким образом, можно заблаговременно подключить устройство, не боясь перегреть охлаждающую жидкость.

Кроме нагрева рубашки охлаждения движка, нагреватели могут параллельно:

  • заряжать аккумуляторы;
  • нагнетать тёплый воздух в салон;
  • управляться дистанционно, включаясь и выключаясь по команде из пульта.

Так можно подключать нагреватели с помпами и без них Мощность нагревательных элементов колеблется в диапазоне от 500 Ватт до 4 квт. Набор дополнительных возможностей зависит от модели и комплектности каждого такого устройства. В продаже есть и довольно простые подогреватели, которые вкручиваются в заглушки или сливные пробки охлаждающих систем моторов.

Сфера применения и разнообразие моделей

Простое устройство и невысокая стоимость являются главными преимуществами предпусковых подогревателей 220 вольт, перед другими их разновидностями. Эти устройства можно самостоятельно установить на любой автомобиль. Нужно только определиться с креплением прибора в подкапотном пространстве и следовать инструкции производителя по установке. Единственное условие, ограничивающее сферу применения — обязательное наличие невдалеке электрической розетки.

Конструкция и принцип работы

Конструкция устройства «Альянс 1,5» состоит из корпуса с двумя выводами – подающим боковым и отводящим центральным. Этот корпус и играет роль резервуара, поэтому внутри него помещен нагревательный элемент. Выводы ТЭНа проходят через нижнюю крышку, где он подключается к питающему кабелю. Дополнительно в конструкции применяется термостат, который включает/выключает прибор при достижении определенной температуры (верхний предел составляет 85 град. С, а нижний – 50 град. С).

Чтобы обеспечить самотечное движение охлаждающей жидкости, в подводном выводе установлен шариковый клапан.

Работает все так: изначально клапан открыт, поэтому резервуар заполняется антифризом из системы. По мере нагрева ОЖ нагревательным элементом, она начинает расширяться, в результате чего клапан перекрывает подачу. Дальнейшее расширение приводит к тому, что уже нагретый антифриз выталкивается через центральный (сточный) вывод. Внутри корпуса происходит падение давления и клапан снова открывается, запуская очередную порцию ОЖ.

Что касается проточных моделей, то представляю они собой обычную трубку, в которую установлен нагревательный элемент. В таких устройствах самотечная циркуляция осуществляется за счет разницы температуры.

Установка Северс М на Уаз Патриот с двигателем 409.10

  • 40618 Просмотров
  • Обсудить

Установка Северс М на Уаз Патриот с двигателем 409.10 модель с 2011 года

Подогреватель охлаждающей жидкости Северс М, врезается в систему и подключается к 220 В. Работает по принципу Охлаждающая жидкость (тосол) нагревается, и расширяясь, вытесняет более холодную, обеспечивая направленную циркуляцию жидкости через электроподогреватель и рубашку охлаждения двигателя.

Для установки понадобится монтажный комплект №33

Приготовить: инструмент – ключи гаечные; отвёртку (для затяжки хомутов); герметик типа «Автосил» (для герметизации резьбовых соединений); нож (для резки шланга); охлаждающую жидкость (ОЖ) в количестве 1 литра; емкость для слива ОЖ.

Нарезать рукав резиновый отрезками выходной рукав L2=390 мм; входной рукав L1=350 мм.

Закрепить кронштейн на подогревателе шпильками через втулки при помощи шайб и гаек

Надеть рукава на соответствующие патрубки подогревателя и закрепить соединения хомутами.

Снять защиту (брызговик двигателя) с левой стороны.

Отвернуть сливную пробку из блока двигателя (рис. 3) и слить ОЖ.

Отвернуть передний болт крепления рулевого редуктора

(рис. 2 стрелка Б).

Закрепить кронштейн с подогревателем болтом рулевого редуктора через шайбу из комплекта

Разрезать шланг, соединяющий расширительный бачок с нижним шлангом радиатора, в максимально нижней точке, позволяющей установить тройник см. рис. 4.

Предварительно надев хомуты S20-32 установить тройник в разрыв шланга, таким образом, чтобы боковой отвод был направлен к подогревателю.

Выходной рукав с хомутом надеть на штуцер, установленный вместо пробки, закрепить соединение хомутом (допускается подрезка выходного рукава для исключения перегибов).

Залить через входной рукав в подогреватель 250 мл ОЖ.

Надеть на входной рукав хомут и надеть рукав на отвод тройника, затем закрепить соединение хомутом.

Заполнить систему охлаждения.

Сетевой провод следует проложить и зафиксировать ремешками для обеспечения его сохранности от механических повреждений, а также исключения возможного контакта с подвижными и нагревающимися частями двигателя.

Проверить соединения на наличие подтекания ОЖ, при наличии устранить. Запустить двигатель на 3-5 минут, и после остановки двигателя долить ОЖ до необходимого уровня.

Включить подогреватель в сеть 220 В (через несколько секунд будет слышен шум нагревающейся ОЖ), проверить нагревание выходного рукава. Через 3-5 минут выключить подогреватель.

Отопитель УАЗ «Буханка»

Автомобиль состоит из множества составных элементов. Каждый из них требует повышенного внимания. Поэтому водители должны следить за состоянием своего «железного коня». Особенно важен вопрос подготовки машины к зимнему периоду.

Здесь важнейшую роль играет наличие продуманной системы отопления. Поговорим о ней в УАЗ «Буханка».

Значение:

Данная система важна, в первую очередь, для поддержания нормальной температуры в салоне в любое время года, для вентиляции воздуха внутри машины.

На большинстве моделей «буханки» установлен отопитель повышенной мощности «Н-1» производства НАМИ.

Конструкция:

Отопитель включает в себя следующие элементы:

  • Радиатор.
  • Вентилятор.
  • Специальное устройство для распределения воздуха.

Существует два основных рабочих режима:

  1. При поступлении свежего воздуха.
  2. При рециркуляции потоков.

Второй режим подразумевает повышенную температуру в салоне. Для этого надо закрыть воздухозаборник, а потом открыть заслонку. При первом режиме действия производятся в обратном порядке.

Управляет всей системой специальный блок. Для регулировки служит кран. Быстрее прогреть салон позволяет новая конструкция, построенная на увеличенной циркуляции потоков и применении жидкости в радиаторе.

Важно помнить об обдуве стёкол. В противном случае это приведёт к их обледенению и ли запотеванию

Водитель и пассажиры будут чувствовать дискомфорт.

Если попадает влага, то удаляется она по воздухозаборнику. Здесь применяется стыковочное устройство.

Поломка

Часто автолюбители сталкиваются со случаями, когда отопитель (печка) не выполняет свои прямые функции, не греет. Какие могут быть причины?

  • Наличие в каналах, по которым проходит воздух, повреждений.
  • Вытекает антифриз.
  • Загрязнение системы, поэтому недостаточная температура.
  • Потёк кран на печке.
  • Перегорел клапан, отвечающий за предохранение двигателя.

Обновим?

Как своими руками заменить отработавшую печку? Что для этого понадобится? Всё можно выполнить по следующему алгоритму.

  1. Сливаем весь антифриз и отключаем всю проводку.
  2. Отсоединяем консоль от щитка. Убираем отопительный узел, люк воздухозаборника, снимаем уплотнитель, далее прочищаем выемки.
  3. Примеряем воздушный фильтр, сверлим отверстия не более 3,2 мм диаметром.
  4. На место монтажа наносим герметик большим слоем. Устанавливаем корпус и фиксируем. Возвращаем фильтры из салона на место.
  5. Устанавливаем в салон новый отопитель, закрепляя его шпильками и гайками «М-6». Фиксируем узел, устанавливаем затем консоль блока. Фиксируем всю конструкцию с помощью саморезов.
  6. Далее мы подключаем тягу управления и закрепляем её. Подключаем к узлу патрубки, в которых находится антифриз, и фиксируем их специальными хомутами. Потом ставим каналы обдува для стёкол.
  7. В заключение подключаем электрику, заливаем систему и проверяем, как она работает. При возникновении неполадок необходимо повторно проверить всю систему.

В заключение

Система отопления автомобиля УАЗ «Буханка» очень простая по своей конструкции. Если вовремя не проверять её работу, в конечном итоге, владельцу придётся тратить деньги на автосервис.

Приветствую!После установки движки змз406 прокладывал шланги системы охлаждения и встал вопрос — куда запихнуть электрический подогреватель тосола чтоб был в нижней точке и не мешался… часа три вокруг машины «плясал» — ну никуда не подходит (на старой движке коллектора были с одной стороны, а на новой с разных), и крепить неудобно, и то тяги мешают, то коллектор… в общем тут обратил внимание на конфигурацию поддона — очень удобная выемка спереди (у волги там передняя балка проходит), и подогреватель туда прямо просится… примерил и начал думать как закрепить — за шпильки поддона — ненадежно, кронштейн городить — слишком сложно получается…

Тут вспомнил что валяется где-то в гараже еще с советских времен болванка дюралевая и если из нее сделать новый корпус для подогревателя, то его можно интегрировать в поддон…Придумано — сделано, начертил чертеж и поехал искать где сделать

далее обработка «напильником»…у товарищи взял торцовочную пилу и обрезал все лишнее с заготовки и закрепил на поддоне

Регуляторы управления отопителем

Устройство отопителя УАЗ Патриот с новой панелью включает три регулятора, расположенных в центральной области панели приборов. С их помощью можно осуществлять регулировку параметров обогрева салона внедорожника. Назначение первого регулятора – изменять температуру потока воздуха, направляемого в салон. Переключатель имеет следующие режимы:

  • максимальное охлаждение, используемое летом, когда температура вне автомобиля поднимается выше 25 градусов;
  • нормальное охлаждение, предназначенное для обеспечения комфортного обдува при температуре за бортом 15 – 25 градусов;
  • режим вентиляции используется преимущественно в межсезонье и предназначен для обеспечения прохладной температуры в салоне;
  • нормальный обогрев, применяемый, когда столбик термометра вне автомобиля опускается ниже нуля;
  • максимальный обогрев используется, когда на улице мороз (минус 10 градусов и ниже);
  • режим обдува стёкол предназначен для устранения запотеваний лобового и боковых стёкол.

Назначение второго регулятора – обеспечение требуемого направления обдува. Имеет следующие режимы:

  • обдув центральной области салона внедорожника;
  • подача тёплого/холодного потока воздуха в нижнюю/центральную часть автомобиля;
  • обдув только нижней половины салона;
  • направление потока воздуха в нижнюю область салона и одновременно на стёкла;
  • подача нагретого воздуха на боковые/лобовое стекло для исключения их запотевания.

Третий регулятор используется для регулирования скорости воздушного потока, подаваемого в салон.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ас ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
