Нюансы ремонта двигателя уаз 417 своими руками

Когда необходимо ремонтировать головку?

Работы по демонтажу, ремонту и установке ГБЦ в автомобиле могут потребоваться при таких неисправностях:

  1. На щупе для диагностики уровня моторной жидкости либо под пробкой для ее залива образуется белая эмульсия. Это говорит о пробитии прокладки ГБЦ либо повреждении корпуса головки (появлении трещин) и попадании хладагента в систему смазки. Эмульсия может быть еле видна.
  2. Из глушителя автомобиля стал выходить густой и белый дым, при заведенном силовом агрегате могут прорываться капли жидкости. Скорее всего, это хладагент и его попадание в выхлопную систему связано с повреждением цилиндров. Уровень антифриза будет снижен, а появление пара может обуславливаться перегревом ДВС и повышенным содержанием конденсата. Но если белый дым выходит постоянно, это говорит о пробитии прокладки ГБЦ.
  3. На поверхности антифриза в расширительном резервуаре возникли масляные пятна либо жирная пленка, ее наличие может проявиться в радиаторном устройстве. Попасть в охлаждающую систему моторная жидкость могла через трещины в прокладке или самой головке блока. Исключением являются автомобили, владельцы которых выполняют промывку охладительной системы отработанными моторными жидкостями. Разумеется, делать этого нельзя.
  4. В горловину радиаторного устройства могут попадать мелкие пузырьки. Это говорит о том, что отработавшие газы из выхлопной системы попадают из камеры сгорания в охладительную систему. Где-то имеется повреждение или дефект, есть вероятность, что в самой прокладке либо на структуре головки блока. Если пузырьки образуются при замене расходного материала, то это нормально. Но если их образование наблюдается регулярно, требуется диагностика силового агрегата.
  5. Через поврежденную прокладку в головке блока пробиваются отработавшие газы. Такая проблема происходит редко, но ее можно легко диагностировать. Надо только присмотреться.
  6. Из-под прокладки ГБЦ стала подтекать моторная жидкость. Проблема может заключаться в некачественной затяжке винтов головки блока. Эту процедуру надо выполнять в определенной последовательности, в противном случае можно сорвать резьбу и сломать шпильки. Процесс затяжки должен производиться с использованием динамометрического ключа.
  7. Если имеется пробой прокладки или головка повреждена непосредственно между цилиндрами, определить это будет сложно. К признакам такой неисправности можно отнести увеличение расхода горючего и падение мощности силового агрегата. Проблема может сопровождаться уменьшением компрессии в одном либо нескольких цилиндрах, обычно это происходит в соседних устройствах.

О необходимости проведения ремонта ГБЦ подробно рассказал канал «Теория ДВС».

Ремонт и замена двигателей УАЗ своими руками

Автомобили УАЗ в России пользуются очень большой популярностью, а в советское время «уазик» был вне конкуренции – иностранные внедорожники в Советском Союзе тогда встречались крайне редко. Но так как машины часто эксплуатируются в тяжелых условиях, приходится регулярно ремонтировать узлы и агрегаты, и ремонт двигателя УАЗ – тема актуальная, интересует многих.

  • моторы не отличаются сложностью;
  • запчасти доступны, и есть в наличии во многих автомагазинах;
  • детали на двигатель стоят недорого.

У моторов Ульяновского завода есть свои характерные «болезни», и не все автовладельцы оставляют «родной» движок – ставят ДВС от других моделей авто. В этой статье мы рассмотрим особенности ремонта двигателя УАЗ, характерные неисправности моторов, а также возможные варианты замены УАЗоавских силовых агрегатов.

Замена набивки без снятия мотора:

● слить масло; ● отпустить опоры двигателя, поддомкратить мотор и попытаться его максимально поднять; ● снять поддон так, чтобы не обломить маслоприемник и не облиться маслом, оставшимся в поддоне; ● подпереть коленвал и отпустить коренные подшипники; ● открутить нижнюю обойму набивки; ● попытаться ослабить затяжку верхней половинки обоймы; ● выколупать старую набивку; ● просунуть прочную гибкую проволоку через верхнюю обойму; ● обрезать конец набивки так, чтобы получился конус (типа заточки карандаша), привязать к проволоке, смазать солидолом и приопустив вал, протянуть набивку через верхнюю обойму; ● обрезать заточенный кончик. Обрезать края с напусками по 2-3 мм; ● собрать все обратно; ● удивиться, как долго получилось; ● поездить пару дней, убедиться, что набивка течет, и сделать все как положено.

Описание головки блока цилиндров ВАЗ 2106

Головка блока цилиндров (ГБЦ) является неотъемлемой частью любого силового агрегата внутреннего сгорания. Посредством этого механизма контролируется подача горючей смеси в цилиндры и вывод отработавших газов из них. Узел имеет свойственные ему неисправности, на обнаружении и устранении которых стоит остановиться подробнее.

Назначение и принцип работы

Основным назначением ГБЦ является обеспечение герметичности блока цилиндров, т. е. создание достаточного препятствия для выхода газов наружу. Кроме этого, головка блока решает целый спектр задач, которые обеспечивают функционирование двигателя:

  • формирует замкнутые камеры сгорания;
  • участвует в работе ГРМ;
  • задействуется в системе смазки и охлаждения мотора. Для этого в головке есть соответствующие каналы;
  • участвует в работе системы зажигания, поскольку в ГБЦ расположены свечи зажигания.

Для всех перечисленных систем головка блока является корпусным элементом, обеспечивающим жёсткость и целостность конструкции силового агрегата. Если с ГБЦ возникают неисправности, нормальная работа двигателя нарушается. В зависимости от характера поломки возможны проблемы как с системой зажигания, смазки, так и с системой охлаждения, что требует скорейшего ремонта.

Принцип действия ГБЦ сводится к следующим шагам:

  1. От коленвала двигателя посредством цепи ГРМ и звёздочки приводится в движение распределительный вал.
  2. Кулачки распредвала в нужный момент воздействуют на рокеры, открывая и закрывая клапаны ГБЦ в нужный момент, наполняя цилиндры рабочей смесью через впускной коллектор и выпуская отработавшие газы через выпускной.
  3. Работа клапанов происходит в определённой последовательности, в зависимости от положения поршня (впуск, сжатие, рабочий ход, выпуск).
  4. Слаженная работа цепного привода обеспечивается устройством натяжения и успокоителем.

Из чего состоит

ГБЦ «шестёрки» является 8-клапанной и состоит из следующих конструктивных частей:

  • прокладка головки;
  • механизм ГРМ;
  • корпус ГБЦ;
  • цепной привод;
  • камера сгорания;
  • устройство натяжения;
  • свечные отверстия;
  • плоскости для монтажа коллекторов впуска и выпуска.

Рассматриваемый узел является общим для четырёх цилиндров. В корпус установлены сёдла из чугуна и втулки клапанов. Рабочие кромки сёдел подвергаются обработке после их установки в корпус для чёткого прилегания клапанов. Отверстия во втулках также обрабатывают после запрессовки в ГБЦ. Это необходимо для того, чтобы диаметр отверстий по отношению к рабочим плоскостям сёдел был точным. Во втулках есть спиралевидные бороздки для смазки штока клапана. Сверху втулок располагаются сальники клапанов, которые выполнены их специальной резины и стального колечка. Манжеты плотно насаживаются на стержень клапанов и предотвращают попадание смазки в камеру сгорания через зазоры между стенкой втулки и штоком клапана. Каждый клапан оснащается двумя цилиндрическими пружинами, которые опираются на специальные шайбы. Сверху пружин располагается тарелка, удерживающая на стержне клапана два сухаря, имеющих форму усечённого конуса.

Прокладка ГБЦ

Прокладка головки блока обеспечивает плотное прилегание ГБЦ к блоку цилиндров. Материалом изготовления уплотнителя является армированный асбест, который способен выдерживать воздействие высоких температур, возникающих при работе силового агрегата. К тому же армированный асбест выдерживает высокое давление при разных нагрузках двигателя.

Механизм ГРМ

Устройство газораспределения состоит из клапанного механизма и цепного привода. Первый из них отвечает за работу клапанов и состоит из непосредственно впускных и выпускных элементов, пружин, рычагов, сальников, втулок и распределительного вала. В конструкцию второго входит двухрядная цепь, звёздочка, успокоитель, устройство натяжения и башмак.

Корпус ГБЦ

Головка блока выполнена из сплавов алюминия и фиксируется к блоку цилиндров через прокладку при помощи десяти болтов, которые затягиваются в определённом порядке и с заданным усилием. В ГБЦ с левой стороны выполнены свечные колодцы, в которые вкручиваются свечи зажигания. С правой стороны корпус имеет каналы и плоскости, к которым через уплотнитель прилегают коллекторы системы впуска и выпуска. Сверху головка закрывается клапанной крышкой, которая предотвращает вытекание масла из мотора. Спереди монтируется натяжитель и привод механизма газораспределения.

Линейка Ульяновских моторов

УМЗ свою историю начинает с 1944 года, когда Приказом Наркома было создано акционерное общество. Сначала завод выпускал малолитражные двигатели для зарядки аккумуляторов и подвижных электростанций, а первый автомобильный ДВС сошел с конвейера в 1969 году.

Мотор получил название УМЗ 451, и имел очень много общего с силовым агрегатом «Волги» ГАЗ 21. С 1971 года ДВС 451 модернизировали, и он получил индекс 451М, этому двигателю был присвоен «Знака Качества». В конце 70-х и в начале 80-х годов прошлого столетия на автомобиле УАЗ 469 («козлик») и УАЗ 452 («буханка») ставился ДВС УМЗ-414, а с 1989 года выпускался УМЗ 417 мощность 90 л. с.

Все ульяновские моторы до середины 90-х годов имели объем 2,445 л, а также диаметр цилиндров 92 мм. В 1996 году началось производство ДВС УМЗ-421, этот силовой агрегат отличался увеличенным до 100 мм диаметром цилиндров и большим объемом (2,89 л). Начиная с 1997 года, Ульяновский завод поставляет силовые агрегаты для автомобилей ГАЗ, и это модели:

  • 4215;
  • 4213;
  • 4216 в различных модификациях;
  • Evotech 2.7.
  • Добавленные 1480
  • Загруженные 168

36 просмотров год назад

49 просмотров год назад

29 просмотров год назад

21 просмотр год назад

81 просмотр два года назад

17 просмотров три года назад

12 просмотров три года назад

20 просмотров три года назад

8 просмотров три года назад

4 просмотра четыре года назад

2 просмотра четыре года назад

27 просмотров четыре года назад

9 просмотров четыре года назад

28 просмотров четыре года назад

32 просмотра четыре года назад

124 просмотра пять лет назад

9 просмотров пять лет назад

9 просмотров пять лет назад

44 просмотра пять лет назад

9 просмотров 6 лет назад

6 просмотров 6 лет назад

3722 просмотра 6 лет назад

69 просмотров 6 лет назад

48 просмотров 6 лет назад

87 просмотров 6 лет назад

15 просмотров 6 лет назад

5 просмотров 6 лет назад

32 просмотра 6 лет назад

6874 просмотра пять месяцев назад

44564 просмотра 10 месяцев назад

22322 просмотра год назад

84825 просмотров год назад

22469 просмотров год назад

244214 просмотров год назад

37680 просмотров год назад

90 просмотров год назад

24341 просмотр год назад

3340 просмотров год назад

29283 просмотра год назад

16166 просмотров год назад

663 просмотра год назад

32179 просмотров год назад

135468 просмотров год назад

14407 просмотров год назад

20685 просмотров год назад

45208 просмотров год назад

32500 просмотров год назад

45291 просмотр год назад

10967 просмотров год назад

18916 просмотров год назад

30516 просмотров год назад

3811 просмотров год назад

14136 просмотров год назад

7003 просмотра год назад

1783 просмотра год назад

2647 просмотров год назад

3425 просмотров год назад

Технические характеристики двигателя ЗМЗ-409

Двигатель ЗМЗ-409, являющийся усовершенствованным вариантом модели 406, начали выпускать в 1996 г. От предшественника без изменений остался только блок цилиндров, остальные элементы были модифицированы.

В состав двигателя входит инжекторный мотор, снабженный четырехрядными цилиндрами, микропроцессорным блоком управления и 16 клапанами. Охладительная система — закрытая жидкостная, с принудительной подачей.

Двигатель смазывается путем автоматического впрыскивания моторного масла. ЗМЗ-409 имеет такие технические характеристики:

  • объем — 2,3-2,7 л (зависит от модификации);
  • номинальная мощность — 141 лошадиная сила;
  • крутящий момент — 230 Нм на 3900 оборотах;
  • степень сжатия — 9;
  • тип топлива — бензин марки АИ-92, АИ-95;
  • расход топлива при езде по городу — 12 л;
  • расход масла — 100 мл/1000 км;
  • тип масла — 5W-30…20W-40 (зависит от климатических условий и конструкции ДВС);
  • объем масла в моторе — 7 л (при замене вливают 6 л смазочного материала);
  • вес — 190 кг.

УАЗ 469 Б ☭Председательский☭ › Бортжурнал › Запись №12. Замена двигателя

Приветствую вас, уважаемые подписчики и гости страницы!

Начиная повествование, напоминаю вам известную истину, что за исправностью всех агрегатов автомашины необходимо своевременно следить. Нередко одна неисправность приводить к выходу из строя иных, иногда и более ценных агрегатов.Так случилось в моём случае с «Председательским».Некачественный ремонт МКПП, произведенный в январе, в итоге привёл к выходу из строя двигателя.

После переборки и устранения клина КПП, периодически не включалась 4-ая передача.Но мне всё было не до обращения «по гарантии» в местный колхозный сервис.И вот три недели назад, во время совершения своего рода грузового рейса, 4-ая передача окончательно отказалась включаться.Пришлось двигаться по трассе, создавая помехи потоку, на 3-ей передаче.Корю себя, виноват, очевидно, перекрутил двигатель на 3-ей передаче в какой-то момент, и он застучал.…очень громко.Позже стало известно, что провернуло шатунные вкладыши.

Мониторинг местных поселковых «мастерских» показал, что желающих заниматься капиталкой двигателя 24Д нет. Однако, добрый знакомый местный УАЗовод и механик — Игорь подсказал, что неподалёку пилят в лом ГАЗ-3110 с исправным до последнего момента двигателем ЗМЗ-402.Этот двигатель мне достался за 5.000 RUR и был вместе с УАЗиком доставлен к механику — Игорю.Прикупив всё необходимое, оставил машину на несколько дней в руках мастера.

Признаюсь, имелось некоторое волнение относительно результата, поскольку донорский двигатель был жутко грязным и никто не был свидетелем его работоспособности.Но, имея прошлогодний опыт замены двигателя ЗиЛ-130 на «Фестивальном» ЛАЗе, процедура с ЗМЗ-402 уже не пугала.

Двигатель был тщательно отмыт пятью литрами бензина и заблестел новизной. Навесное оборудование было заимствовано от моего прежнего мотора 24Д. Дополнительно пришлось купить помпу за 1600 RUR, так как на 402-м она, как позже выяснилось, потекла при пуске.Был залит красный антифриз Nord и полусинтетика Mobil Ultra 10w40.

Запустился с первого раза и обрадовал ровной и тихой работой.Удачно всё получилось.Работы по демонтажу/монтажу были оценены в 10.000 RUR.

Считаю, что всё сложилась очень удачно. Не считая того, что сам, как говорится, сломал машину.Теперь на повестке прежний вопрос: переборка или замена МКПП.

Источник

Криво-шатунный механизм УАЗа 3303

Ремонт шатунов заключается в замене и очистке втулки верхней головки. Ремонтные втулки изготавливают толщиной 1 мм из бронзовой полоски. Запрессовывая другую втулку в шатун, необходимо гарантировать дублирование отверстий втулки и верхней головки шатуна. Отверстия нужны для того, чтобы масло поступало к поршневому пальцу. Внутреннюю поверхность запрессованной втулки можно утрамбовать ровной пробкой. Исходный диаметр должен составлять 24 мм.

С другой стороны втулку нужно разработать под ремонтный калибр. Когда в шатунах прорези под вкладыши в нижней головке имеют более 0,05 мм овальности, их будет проще заменить.

Что важно учесть при переборке двигателя УАЗ 3303

Перед тем как приступать к разбору своими руками, мотор следует старательно почистить от мазута и шлака. Для демонтажа понадобятся специальные наборы инструментов, такие как 2216-Б и 2216-М.

Все исправные детали нужно чистить и ставить на место либо помечать маркерами или стикерами, чтобы в дальнейшем избежать путаницы. При любой поломке или неисправности шатуны и крышки с них не следует разъединять. Меняя картер, нужно измерить угол соединения оси коленвала с задним торцом картера. Далее следует снять сцепление и определить стойку индикатора на кромке коленчатого вала. Радиус колебания края картера и прорези должен составлять приблизительно 0,1 мм.

После очистки все детали мотора нужно обезжирить. Нагар можно аккуратно счистить ножом или другим твердым предметом. Есть и другой, более легкий и безопасный способ. Для чистки деталей из алюминия требуется приготовить вот такой раствор:

Для чистки деталей из стали подойдет этот раствор:

Когда детали очистятся, их нужно прополоскать в чистой воде и высушить. При сборке двигателя УАЗ 3303 следует выполнять определенные правила:

Обслуживание

Обслужить двигатель достаточно просто. Так, плановое сервисное обслуживание проводится каждые 15 000 км. В ТО входит замена масла и фильтра. Чтобы заменить масло, придётся выкрутить сливную пробку и дождаться, пока сбежит смазочная жидкость. Затем, пробка закручивается, и масло заливается через заливную горловину. Масляный фильтр меняется, когда в моторе нет масла.

Также в техническое обслуживание входит проверка всех систем, отсутствие подтёков масла и неисправностей. Каждые 30 000 км необходимо проводить регулировку клапанов, а каждые 20 000 км делается замена воздушного фильтрующего элемента.

Ремонт двигателя УАЗ своими руками

Двигатели Ульяновского моторного завода отличаются простотой конструкции и высокой ремонтопригодностью, и так как моторы УМЗ несложные, многие водители производит ремонт двигателей УАЗ своими руками. Капремонт всегда производится со снятием и установкой силового агрегата, разборкой и сборкой ДВС, чтобы двигатель после ремонта долго работал, необходимо грамотно произвести дефектовку.

Что нужно учитывать при самостоятельном ремонте:

во время дефектовки необходимо осмотреть все детали и выяснить, какие из них нуждаются в обязательной замене. Часто водители при ремонте ДВС УМЗ не обращают внимания на состояние распредвала, толкателей, бронзовых верхних втулок шатунов, поэтому после запуска отремонтированного двигателя с удивлением отмечают имеющиеся в нем стуки; замерять коленчатый и распределительный вал необходимо не штангенциркулем, что нередко делают автовладельцы, а микрометром, соответственно, измерительным инструментом необходимо уметь пользоваться. Если установить распредвал с изношенными опорами, давление в системе смазки будет недостаточным, и двигатель придется переделывать заново; При дефектовке следует внимательно осмотреть шестерни – часто бывает так, что с одной стороны зубья толстые, а на каком-то небольшом участке они износились

Вообще лучше не экономить, купить распределительную шестерню новую; также не все автовладельцы обращают внимание на состояние направляющих втулок клапанов. Если клапана во втулках люфтят, собранный двигатель не будет иметь достаточной мощности, а при изношенных направляющих выпускных клапанов в районе головки блока цилиндров будет слышен звук, похожий на подсекание приемной выхлопной трубы; зазоры в новых поршневых кольцах проверяют, устанавливая их цилиндры, в которых они будут работать (кольца подбирает по каждому цилиндру)

Если зазор слишком маленький, кольца следует аккуратно подточить до необходимого минимального зазора (0,25 мм), поршневые кольца с большими зазорами ставить вообще не рекомендуется (более 0,5-0,6 мм); на масляном насосе экономить не следует, лучше сразу установить новый маслонасос.

Разборку снятого двигателя производим следующим образом (рассмотрим на примере двигателя УМЗ-417):

  • отсоединяем от головки блока коллектор в сборе с карбюратором. Труднее всего подлезть к двум внутренним гайкам, поэтому следует пользоваться торцевым ключом (стандартные гайки обычно на 14 мм);
  • снимаем клапанную крышку (6 винтов или болтов);

демонтируем привод трамблера, снимаем две боковые крышки толкателей;
раскручиваем гайки крепления оси коромысел (4шт.), снимаем ось. Вынимаем штанги (их 8 шт.), а затем и толкатели (тоже 8 шт.);

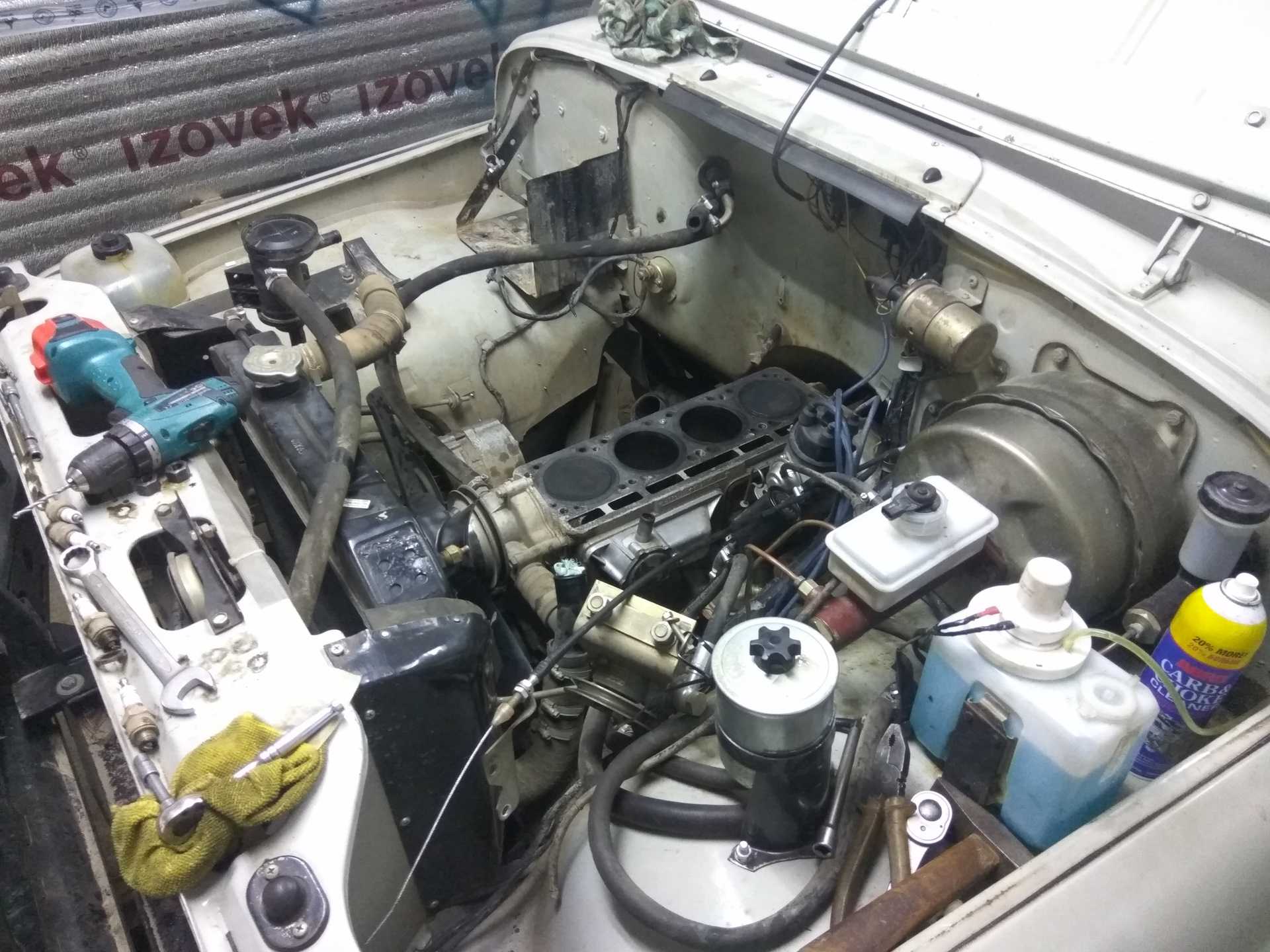

отворачиваем гайки крепления ГБЦ, демонтируем головку блока. Головка может сидеть плотно, но больших усилий для ее съема прикладывать не нужно, и при снятии следует постараться не повредить поверхность ГБЦ;

зачем снимаем шкив коленчатого вала, отворачиваем храповик. Его можно отвернуть резкими ударами молотка в направлении против часовой стрелки;
затем следует демонтировать ступицу, для ее снятия необходимо воспользоваться специальным заводским или самодельным съемником. При демонтаже необходимо зафиксировать коленвал от вращения;

следующие действие – снятие поддона (масляного картера). После отворачивания всех гаек следует аккуратно постучать молотком по поддону, и если картер не сходит, можно поддеть его отверткой, просунув ее между блоком и плоскостью поддона. Прокладку жалеть не стоит (она все равно под замену), главное – не повредить поверхности деталей;

снимаем масляный насос, он держится на четырех гайках;

демонтируем крышку распредшестерен (раскручиваем 7 гаек);

сворачиваем шатунные гайки, демонтируем крышки шатунов, вынимаем поршни вместе с шатунами. Следует демонтировать по одному шатуну и тут же наживлять крышки по местам – крышки нельзя путать между собой, они не взаимозаменяемые;

отворачиваем гайки коренных крышек, демонтируем крышки, вытаскиваем коленвал в сборе с шестерней, маховиком и сцеплением;

Ремонт двигателей УАЗ в Москве и области


Если авто марки УАЗ находится у вас в распоряжении и владении уже длительное время, и вы хорошо знакомы с его характеристиками и эксплуатационными свойствами, то вам не составит труда понять, когда следует прибегнуть к посещению центра техобслуживания.

Признаками неисправности могут служить стук, скрип, излишнее выделение отходов или масел, протекание и трудности при запуске или движении.

Опытный водитель сразу же обратит внимание на эти факторы и как можно скорее обратится к мастерам. Первым делом в сервисе проводят диагностику, осмотр всех комплектующих, чтобы выяснить истинные причины поломки

Затем подготавливают транспорт к ремонту и приступают ко всем этапам починки поочерёдно.

Наши специалисты контролируют каждый шаг на протяжении всего рабочего процесса. Поэтому, если вам необходим срочный ремонт двигателей УАЗ в Москве или области – вы можете смело звонить нам, не беспокоясь о простоях или длительном ожидании.

Мы гарантируем отличный результат и не только на словах: по окончанию выполнения работ клиенту будет предоставлена официальная гарантия на 185 дней!

Что такое сальниковая набивка?

Что же из себя представляет этот элемент, и отчего его считают проклятием моторов?

На самом деле сальниковая набивка не является чем-то оригинальным, и к неудачным техническим решениям ее отнести тоже нельзя. Такой вариант уплотнения заднего конца коленвала можно встретить не только на Волгах, но и на множестве американских автомобилей, на некоторых моторах Мерседес, судовых двигателях и т.д. В нашем автопроме сальниковая набивка используется на моторах ЗМЗ 21, ЗМЗ 402, ЗМЗ 24, ГАЗ 21, ГАЗ 20, УМЗ 414, УМЗ 417 и их модификациях. Также набивка ставится и на восьми-цилиндровые моторы ЗМЗ (513, 523 и т.д.)

Конструктивно набивка представляет из себя асбестовый шнур с графитовой пропиткой, иногда с включением медной проволоки (сейчас еще встречается фторопластовая набивка). Шнур закладывается в специальную обойму, смонтированную на корпусе механизма в месте выхода из него вращающегося вала. Обойма поджимает набивку, и та, в свою очередь, прилегая одной стороной к стенкам обоймы и корпуса, а другой — к валу, обеспечивает герметичность и препятствует потере масла.

Преимущество такой конструкции — в ее простоте и низкой стоимости, а вот главный недостаток — в том, что установка требует аккуратности. К сожалению, именно с аккуратностью у многих автослесарей большие проблемы. От того и текут волговские моторы.

Как мы с вами установили, набивка придумана не идиотами, а весь секрет герметичности скрывается в правильности установки. Попробуем выполнить эту операцию самостоятельно. Для начала вам потребуется найти минимум двоих помощников (лучше четверых) или лебедку (можно таль) для извлечения двигателя из отсека. Бывалые мастера рассказывают о том, что поменять набивку можно и не снимая мотора с автомобиля, просто сняв поддон и немного отпустив коренные бугеля коленвала. Это, действительно, возможно, для автомобилей семейства ГАЗ 24 и ГАЗ 31, а так же УАЗов, на них есть возможность снять поддон без демонтажа мотора. Однако это крайне неудобно, и именно такой метод внес значительный вклад в сказку о том, что мотор Волги не может не течь. Мы же будем все делать для себя и так, как положено.

ШТАТНОЕ применение цепей ГРМ в двигателях ЗМЗ семейства 409 по нормам ЕВРО:

Это — лидер по надёжности, из всех ШТАТНО устанавливаемых цепей.

Втулочные цепи привода механизма газораспределения двигателя

применяются при относительно низких рабочих скоростях в условиях, где невозможно избежать загрязнения, пыли, влажности и иных воздействий окружающей среды. Такие цепи отличаются большей площадью шарнира по сравнению с роликовыми цепями, что достигается за счет большего диаметра валика и втулки при сохранении основных размеров цепи.Цепи приводные втулочные выпускаются по стандартам ГОСТ 13568-97, ISO 1395.

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено

1 — внутреннее звено; 2- наружное звено; 3 — соединительное звено; 4 — промежуточная пластина

Условное обозначение цепи ISO606 06В-2

Замена прокладки головки блока цилиндров ЗМЗ-409

Прокладку головки блока цилиндров заменяют при ее повреждении

Основные признаки повреждения прокладки головки блока:

– недостаточная компрессия — ниже 1 МПа (10 кгс/см 2 ) в одном или нескольких цилиндрах;

– прорыв газов в систему охлаждения (бурление, вспенивание жидкости в радиаторе, быстрое падение уровня жидкости в расширительном бачке при отсутствии наружных течей);

– попадание охлаждающей жидкости в систему смазки (эмульсия на указателе уровня масла, расслоение слитого из картера масла, особенно заметное в прозрачной емкости);

– попадание масла в систему охлаждения (масляная пленка на поверхности жидкости в расширительном бачке).

Для замены прокладки нужно снять головку блока цилиндров с ресивером и выпускным коллектором.

Если головку блока цилиндров снимают с двигателя, установленного на автомобиле, нужно предварительно слить охлаждающую жидкость (см. «Как заменить охлаждающую жидкость двигателя автомобиля УАЗ Патриот»).

Вам потребуются: ключи «на 12», «на 13», «на 17», шестигранники «на 6», «на 12», отвертка.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Слейте жидкость из системы охлаждения.

Отверните гайки крепления приемной трубы к выпускному коллектору (рис. 1).

Выверните болт крепления приемной трубы к кронштейну на коробке передач (рис. 2) и отведите приемную трубу от выпускного коллектора.

Отсоедините колодку жгута проводов от датчика массового расхода воздуха (рис. 3).

Отсоедините колодку жгута датчика положения дроссельной заслонки (рис. 4).

Отсоедините колодку жгута датчика положения коленчатого вала (рис. 5).

Ослабьте затяжку хомута крепления воздухоподводящей трубы, снимите трубу и отведите ее в сторону.

Отсоедините конец троса от сектора привода дроссельной заслонки (рис. 7).

Ослабьте крепление наконечника оплетки троса к кронштейну (рис. 8).

Извлеките наконечник оплетки троса из кронштейна и отведите трос в сторону (рис. 9).

Снимите гидронатяжитель верхней цепи

Отсоедините колодки моторного жгута от форсунок (рис. 10).

Отверните переднюю гайку крепления ресивера (рис. 11) и снимите со шпилек «массовые» провода.

Отсоедините колодку жгута проводов от регулятора холостого хода (рис. 12).

Отверните заднюю гайку крепления ресивера (рис. 13), снимите со шпильки держатель 2 топливоподводящего шланга и второй «массовый» провод 1 жгута, а затем отведите в сторону жгут проводов.

Ослабьте хомуты 1 шлангов на дроссельном узле и отсоедините шланги 2 и 3 (рис. 14).

Вопрос про коллекторы, карбюраторы и все такое..

Обломилась шпилька которая приемную трубу держит.. мда.. даже огрызков не торчит.. но тут все вобщем-то понятно — снимать и.. долго и нудно..

Попутно подумалось а не поменять ли мне впускной коллектор и карб заодно, глянул цены, удивился.. Что есть «коллектор впускной 417 под К-126» ? Чем он отличается от коллектора «просто 417» ?

А выпускные коллекторы у нас на всех движках одинаковые? В смысле количество шпилек которые приемную трубу крепят? У меня 2. Откуда-то мелькает мвсль что бывают трехпилечные. если купить новый — то еще и трубу приемную надо .. мда..

Ни у кого кстати не завалялись впускной+выпускной коллекторы под двухкамерный карб? А сам карб К-126?

ПлюзАдин! Шпилька высверливается, нерезается резьба Кста! Обрати внимание при покупке гаек для крепления коллектора и приемной трубы. Везде норовят впарить омедненные вместо латунных

Омедненные ИМХО — одноразовые. Проверть можно магнитом и по цвету. Правильная гайка должна быть светло желтой, неправильная будет темно красного цвета. И еще. Гийки крепления коллетора — должны быть под ключ 14. Бывают под ключ 17 (волговские кажется). Так вот под ключ 17 — хрен завернешь снизу. да и ваще — снимать коллекторы не снимая голову — это еще тот мазахизм. Проверено.

А еще. ;-)))) Рекомендую очень внимательно отнестись к процессу установки проклдки коллекоторов, ибо кривое ВСЁНАХ. (головка, прокладка и коллекторы). Надо найти оптимальное ее положение и притянуть. А еще я рекомедую после затяжки прогреть двиг, потом охладить и еще разок протянуть. затяжка после прогрева ослабевает офигенски. Я это деле на след день — каждую гайку почти на оборот завинтил.

кой-чего . Сначала про шпильки. Будешь высверливать — ставь лучше Волговские. У них шаг резьбы крупнее и гайки под них идут латунные, такие не прикипают так как железные. Гайки идут по 2 на одну шпильку — контрятся. Коллекторов действтительно много («квадратные» я уж не рассматриваю :-).

УАЗовские: 1)под 131 карб 2)под 126 карб 3)под 151 карб (отличие от предыдущего — длиной шпилек под карб) 4)»с настроенным выпуском» — приемная труба со «штанами» с общим фланцем, выпускной — две дырки с 3-мя шпильками, впускной под 151 карб

Волговские: 5) ГАЗ 24 — очень похож на п.2, но нет выступа под крепление оси постоянного газа, зато есть отверстие во впускной коллектор под малую ветвь системы вентиляции картера 6) ГАЗ 2410 — аналог п.5 с «настроенным» выпуском — выхлопной коллектор из 2-х отдельных частей, к каждой идет свой фланец от «штанов» приемной с 2-мя шпильками 7)Есть вариация п.6 под 151 карб — без отверстия для отсоса картерных газов но с хитрым клапаном системы рециркуляции (подмешение выхлопных газов во впускной коллектор.

вот потому и удивился — впускной под 126 вроде все одинаковые должны быть.. мда..

а выпускной 3 шпильки — это значит от 316х? мда.. хз вопщем..

ага, поглядел.. 3 шпильки — не про нас.. (pic) Не в том месте 3 шпильки и не так немножко..

Источник

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ас ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
