Замена стеклоподъемника lada kalina sedan (ваз калина)

Причины выхода из строя

Стеклоподъемник состоит из механики и электрики, а поэтому причины необходимо искать именно в этих частях. Рассмотрим, где же может крыться проблема:

  • Сгорел предохранитель или сломалось реле.

    Реле можно заменить перемычкой как на фото. Но, помните, что это временный вариант, обязательно смените реле в случае поломки

  • Пробой проводов или фишка отошла.

    Постучите слева от кнопки, после попробуйте нажать на кнопку. Если заработало, значит виноват контакт провода и кнопки.

  • Неполадки с блоком управления стеклоподъемников.
  • Механическая поломка внутри самой детали.

Методы устранения неисправности

Итак, когда перестал работать стеклоподъёмник необходимо найти и устранить причину. Рассмотрим, поэтапно весь процесс и действия:

Первое на что необходимо обратить внимание – это предохранитель. В блоке он помечен, как F5

Необходимо его вынуть и посмотреть. Если он сгорел, то следует его заменить на такой же, с соответствующей маркировкой.
Если предохранитель цел, значит, дело в электропитании и необходимо искать проблему обрыва провода. Вынимаем предохранитель и при помощи тестера проверяем, есть ли напряжение в бортовой цепи. Для этого щупы необходимо вставить в гнезда и посмотреть, есть ли электроснабжение. Если нет, то стоит проверить проводу, реле, и блок управления.

Рекомендуем: Датчик температуры охлаждающей жидкости: замена своими руками, виды неисправностей

Стеклоподъемник Лада-Калина

Если вы решили вмешаться в свой стеклоподьёмник, то эта статья поможет вам съекономить кучу времени, нервов и сил. Итак, треск при включении стеклоподьмника однозначно свидетельствует, что срезало зубцы червячной передачи, придётся менять редуктор. Редуктор и электромотор это единый узел, т. е. покупаем узел в сборе.

Мысли о том, что можно повернуть шестеню на N-ное число градусов, дабы червяк попал на исправные зубцы, выкиньте у себя из головы, ибо эта шестерня делает более 360° при работе.

Для начала снимаем обшивку двери, крепится она на пластиковых пистонах по периметру. Крайне не рекомендую снимать обшивку на морозе: пистоны будут очень жёсткие, и скорее всего вы оторвете их крепление от самой обшивки.

Оторванные крепления обратно клеим эпоксидным клеем, не тем, что по 120 руб под названием ЭДП20, а тем, что по 60 руб в виде двух шприцов по 1,5 мг. Сами пистоны продаются в автомагазинах, выбор огромный.

Подробно объяснять, как снимтаь обшивку, не вижу смысла, в интернете полно мануала, вот например тут, скопирую сюда только расположение пистонов:

Откручиваем четыре шурупа сотового элемента (зеленые стрелки) и шуруп крепления тяги внутренней ручки (красная стрелка).

Самостоятельно устанавливаем электрические стеклоподъёмники на ваз 2107

Затем откручиваем непосредственно гайки крепления стеклоподъемника: четыре гайки на левой направляющей, четыре гайки на правой направляющей (зелёные стрелки) и три гайки крепления мотор-редуктора (жёлтые стрелки).

Вот так выглядит весь механизм стеклоподъемника:

Собственно нас интересует только сам редуктор.

Мотор редуктор состоит из двух частей, стягиваемых вместе тремя шпильками-демпферами. Откручиваем эти шпильки-демпферы и очень аккуратно медленно располовиниваем мотор-редуктор. В той части, на которой установлен электродвигатель, имеется большая шестерня червячного редуктора, а на другой части имеется алюминиевый барабан с канавками под тросик. Тросик накручен на барабан строго по канавкам и имеет фиксатор в виде обжатой толстой трубочки, вставленной в имеющееся на барабане углубление. Вот так это выглядит:

Трос имеет сильную натяжку, осуществляемую двумя пружинами, расположенными на входе троса в мотор-редуктор.

Внутри мотор-редуктора, где барабан с намотанным на него тросом, должно быть много консистентной смазки — это залог очень-очень долгой исправной работы всего механизма. Осматриваем трос на повреждения, обильно обмазываем трос новой смазкой.

Замена стеклоподъемника на ваз 2107

Вставляем новый мотор редуктор своим квадратным валом в барабан, совмещаем три крепёжных отверстия, закручиваем шпильки-демпферы.

Сейчас самое время поговорить о том, почему в Ладе Калине передние стекла не опускаются полностью. Я слышал несколько мнений на этот счёт, самые распространённые о том, что стекло упирается в трубу-усилитель.

Внимательно посмотрите на это фото:

Не дают стеклу опуститься сами направляющие, которые сделать подлиннее на АвтоВАЗе не догадались.

Единственное, что мы можем сделать, это немного укоротить резиновые отбойники внизу направляющих:

Еще можно немного выгадать регулировкой крепления самого стекла на каретках, т.к. там отверстия имеют продольную форму, но такая форма сделана для регулировки стекла от перекоса.

Смазываем весь тросик, передвигаем его в другой крайнее положение, снова смазываем, собираем всё в обратной последовательности.

Двигатель стеклоподъемника ваз 2110 характеристики

Если новый мотор редуктор работает в другую сторону, то не спешите отрезать провода, чтобы поменять полярность, это делается элементарно вытаскиванием штырьков в разьёме. Для этого вставляем в углубления, указанные на фото жёлтыми стрелочками, что-то типа тонкой отвертки (ширина жала примерно 1. 1,5мм), чтобы утопить фиксаторы штырьков.

Замена стеклоподъемника на Калине

Лада Калина – хорошая модель, но как и любой отечественный автомобиль, она обладает рядом уязвимых мест. Одним из них являются ненадежные стеклоподъемники, которые довольно часто выходят из рабочего строя. О том, что собой представляет это устройство, какие бывают неисправности, и как провести замену детали самостоятельно, и расскажет данная статья.

Устройство и виды стеклоподъемников

Передний стеклоподъемник Калины

Стеклоподъемники – это устройство, предназначенное для подъема или опускания автомобильных стекол.

На настоящий момент существует огромное число вариантов данных устройств, но конструкция, несмотря на различие комплектующих деталей у разных моделей, схожа, она включает в себя:

Стеклоподъемник любой конструкции состоит из двух основных элементов:

Привод подразделяется на два вида:

Кроме того, стеклоподъемники различаются в зависимости от механизма движения стекла:

Каждый вариант имеет свои плюсы и минусы, технические особенности. Одно лишь объединяет все эти варианты устройства, это то, что однажды они выходят из строя, в особенности часто эта проблема происходит у столь популярной на сегодняшний день модели, как Лада Калина.

Причин неисправности стеклоподъемников может быть десятки, но самыми распространенными являются следующие:

Когда же отремонтировать устройство невозможно или слишком проблематично, целесообразнее заменить его на новое. Для Лады Калины подойдут следующие варианты:

Конечно, цена напрямую связана с качеством, но, если бюджет ограничен, то и отечественный вариант неплох.

А теперь поговорим о том, как установить стеклоподъемники самостоятельно.

Снятие стеклоподъемников

Начнем с передних механизмов

Прежде, чем приступить к ремонту, необходимо демонтировать дефектное устройство. Но для того, чтобы снять стеклоподъемник, придется сначала снять дверную обшивку.

Итак, для работы нам понадобится:

Теперь за дело.

Передние стеклоподъемники сняты, приступаем к демонтажу задних (если проблема кроется и в них тоже).

Здесь нам понадобится:

Демонтаж произведен. Тщательно изучите состояние устройства, если ремонту оно не подлежит, замените на новое.

Установка

Как уже можно догадаться, установка стеклоподъемника проводится в строго обратном порядке его демонтажу, единственное, сначала нужно обработать направляющую устройства смазкой.

Порядок монтажа для передних подъемников следующий:

Нужно посмотреть, как открывается и закрывается окно, нет ли перекосов, хорошо ли закручены все винты. Если была допущена ошибка, что делать, придется работу повторить заново. Если все хорошо, можно похвалить себя за отлично выполненное дело.

Точно также, в обратном порядке устанавливаются и задние стеклоподъемники.

Проверяем качество работы

Как видите, эта работа совсем не сложна, ее вполне можно выполнить самостоятельно, хорошо сэкономив средства на автосервисе, в которых за нее же с вас возьмут кругленькую сумму.

Кроме того, раз уж пришлось снимать дверную обшивку, можно провести и шумоизоляцию, которая у Лады Калины также находится не на самом высоком уровне.

В конце небольшой бонус, как сделать, чтобы стеклоподъемники работали без зажигания.

Фото отчет по замене электрического стеклоподъемника

Итак, первым делом необходимо выполнить следующие действия:

  1. Снять обшивку двери
  2. Открутить болты крепления стекла двери (по два с каждой стороны)

Чтобы стекло было зафиксировано и не упало, уплотнительные резинки снимать не стоит, а также можно дополнительно его застопорить в верхнем положении (да хоть при помощи скотча, главное, чтобы держалось крепко).

После этого отсоединяем штекер питания мотора стеклоподъемника, как это показано на фото ниже, отжав фиксатор немного вверх.

Теперь при помощи головки на 10 необходимо отвернуть 11 гаек крепления трапеции стеклоподъемника к корпусу двери.

Когда будете откручивать последние гайки, придерживайте всю конструкцию в сборе, чтобы она не болталась внутри двери.

Затем просовываем шпильки внутрь и аккуратно выводим трапецию в сборе с мотором из отверстия двери. Сначала наклоняем правую ее часть, как показано на фото ниже:

Аккуратно вытаскиваем ее из двери, а затем таким же образом проводим дальнейшие действия с второй планкой и мотором.

Теперь вся конструкция снята с автомобиля и представляет собой следующее.

Замена моторчика

Для того, чтобы произвести замену непосредственно самого мотора, сначала отворачиваем три шпильки:

А после этого необходимо при помощи плоской отвертки открутить 4 винта крепления, которые хорошо видны ниже.

Далее, аккуратно поднимаем мотор с крышкой, чтобы катушка не «распустилась» и трос остался намотанным, иначе потом можно долго мучиться с его заправкой на место.

Сначала катушка может остаться на моторе, но потом ее аккуратно поддеваем и устанавливаем на свое место.

Теперь можно ставить новый мотор на место, одев его на катушку и посадив корпус до полного совмещения с корпусом на трапеции.

Можно сказать, закрываем всю это конструкцию до плотного соединения обеих частей, и закручиваем винты крепления на место. После этого можно производить установку в обратной последовательности. Цена нового мотора в сборе с трапецией стеклоподъемника на Калину составляет порядка 1800 рублей за оригинальную деталь. По отдельности все можно купить за половину стоимости от комплекта.

Роман. Мой комментарий скорее всего уже не актуален будет для Вас, но хочу поделиться одержанной сегодня победой, и может комуто сберечь кучу нервов 🙂 Такие же симптомы были(жужжит и неедет). Приведу замечания для ВОДИТЕЛЬСКОЙ двери, которые как мне кажется полезны(по крайне мере у меня возникали такие вопросы) Сперва хочу сказать, что система эта абсолютна автономна и работает даже снятой с двери. Там где железная крышка, там пластиковая шестеренка и червяк (больше там ничего интресного). А вот под пластиковой (закрученной через большие шестигранники), где редуктор стоит… Во-превых Вы будете одним из немногоих счастливчиков если при ремонте у Вас не снимется тросик со шкива. Если же это произошло, то рекомендую следущее(из 5 часовых проб и ошибок) Снимаем, не ленимся, как и описано в статье трапецию целиком. Раскладываем на столе или в багажнике( у меня универсал) перевернув трапецию лицом вниз. Если патрубки с тросиком вышли из гнезд, а тросик слетел со шкивов, все вставляем обратно. Наматываем на шкив тросик( число оборотов торсика равно 4(ответ на этот вопрос нигде в нете не нашел). При этом у меня получилось при выставленных на середине креплений под стекло 1,5 и 2,5 оборота.Направление — чтобы выводы получились перекрестно вверх и вправо(мы перевернули не забываем) Будет казаться что мы намотали слишком много и длины тросика не хватает чтобы поместить шкив в крышку. Но ЭТО НЕ ТАК. (убил час чтобы понять) с усилием(в автотематике принято указывать какое, не знаю, но килограмм 50 точно) натягиваем шкив и насаживаем его в отверстие в крышке, одновременно с этим, трубки с пружинами внутри дойдут почти до конца. Удерживая шкив на крышке, закрываем остальной частью мотора прижимая квадратной осью вначале. Закручиваем и проверяем трапецию подключенной не вставляя ее в дверь. Когда все заработало как надо, Я был самым счастливым человеком, после этих пяти часов 🙂 В нете где то читал, один готов был сжечь машину после нескольких часов попыток установить шкив с тросиком на место. Всем удачи

Спасибо огромное за совет, очень пригодился твой совет)

Установка

Как уже можно догадаться, установка стеклоподъемника проводится в строго обратном порядке его демонтажу, единственное, сначала нужно обработать направляющую устройства смазкой.

Порядок монтажа для передних подъемников следующий:

  1. Крепим новое устройство гайками (11 штук);
  2. Соединяем провода и моторчик;
  3. Находим болт, крепящий внутреннюю ручку замка и закручиваем его, при помощи ключа, закручиваем крепежи стекла.
  4. Снимаем ненужный теперь уже скотч и проверяем работу.

Нужно посмотреть, как открывается и закрывается окно, нет ли перекосов, хорошо ли закручены все винты. Если была допущена ошибка, что делать, придется работу повторить заново. Если все хорошо, можно похвалить себя за отлично выполненное дело.

Точно также, в обратном порядке устанавливаются и задние стеклоподъемники.

  1. Через нишу внизу задней двери, ставим устройство на место старого.
  2. Ключом на 10, закручиваем болты и гайки.
  3. Ключом на 8, закрепляем механизм тремя гайками.
  4. Снимаем скотч.

Инструкция по снятию

Демонтаж устройства будет производиться начиная с передних стеклоподъемников. Перед тем, как выполнить ремонт, нужно снять дефектный узел, но для начала необходимо демонтировать дверную обшивку.

Подробная инструкция по демонтажу СП:

  1. В первую очередь, необходимо поднять стекло до упора и зафиксировать его на самой высокой точке с помощью скотча. Правый или левый стеклоподъемник это будет, без разницы.
  2. После этого, используя гаечный ключ на 10, нужно выкрутить два болтика, которые фиксируют само стекло. Кроме того, потребуется открутить винт внутренней рукоятки замка.
  3. Затем нужно отсоединить от цепи питания электродвигатель системы и проводку.
  4. Выкрутите гайки на механизме, в общей сложности их одиннадцать, и произведите демонтаж СП.
  5. Теперь перейдем к задним СП. В этом случае процедура демонтажа практически идентичная — для начала стекло необходимо поднять вверх до упора и зафиксировать.
  6. Используя гаечный ключ на 8, нужно выкрутить три гайки, фиксирующие узел. Затем ключом на 10 следует открутить два винта и еще три гайки. После выполнения этих действий можно произвести демонтаж узла через соответствующее отверстие в нижней части двери. Сняв СП, нужно оценить его состояние. Если проблему можно решить без замены механизма, то произведите ремонт устройства, если неисправность «летальная», к примеру, вышел из строя мотор или шестерня стеклоподъемника, то потребуется установка нового механизма.

1. Зафиксируйте стекло скотчем. 2. Открутите болты и снимите моторчик. 3. Выкрутите винты на задней двери.

Ваз (lada) kalina i 2004 — 2021

Перестала реагировать кнопка стеклоподъемника на опускание, как с водительской стороны, так и с пассажирской. Правой передней двери. То есть на подъём стекло идет, а на опускание ни каких реакций нет.

Пробовал менять местами два верхних справа реле в блоке предохранителей. Что еще можно посмотреть?

  • Заднее стекло туго опускается, Калина – 3 ответа
  • Поворотники мигают не постоянно в Калине – 2 ответа
  • Машина не заводится, щелкает реле, ВАЗ Калина – 2 ответа
  • Где расположена клема «земля» стеклоподъёмников и центрального замка в Калине? – 1 ответ
  • Не работает стеклоподъемник на Калине – 1 ответ

Скорее всего обрыв проводки. Снимите обшивку двери разъедините фишку стеклопод. и проверьте питание и масса на опускание есть. Может сам моторчик виноват. Но скорее всего обрыв вот либо в гофре между дверью и стойкой. Или еще ниже может в пороге, там идет проводка эсп. Ищите

Можно заменить кнопку в правой двери. А лучше вначале проверить приходит ли напряжение опускания с левой кнопки на правую, проходит ли оно через правую кнопку.

Самое смешное то, что в конечном итоге разберёшь и соберёшь двигатель и всё. Такое ощущение, что закрывая окно, происходит удар и вал постепенно выходит из зацепления. Мучился и правой, и с левой дверьми.

Исправность кнопки проверить легко, не разбирая дверь. На отключенном двигателе, нажимаешь кнопку и при её исправности свет в приборном щитке чуть просядет.

  • Одинаковые ли ДТОЖ в Лада Калина? – 1 ответ
  • Потек радиатор печки в Лада Калина – 2 ответа
  • Какой адаптер для диагностики Лада Калина? – 1 ответ
  • Нет показаний скорости на Лада Калина – 1 ответ
  • Не работает спидометр в Лада Калина – 2 ответа
  • Какое давление должно быть в шинах pirelli 185/60 R14 82H ? – 2 ответа
  • Ошибка P0172 в Лада Калина – 3 ответа
  • Не набирает обороты Лада Калина – 2 ответа
  • Течет радиатор отопителя Лада Калина – 3 ответа
  • Можно ли поставить заднюю балку на Калину от 2109 или 2110? – 1 ответ

Не работает стеклоподъемник на Калине

Машина не заводится, щелкает реле, ВАЗ Калина

Новая Лада: Как выгнать воздух из системы охлаждения Лада Калина: как удалить пробку

Заднее стекло туго опускается, Калина

Где расположена клема «земля» стеклоподъёмников и центрального замка в Калине?

Устройство и виды стеклоподъемников

Итак, какое устройство СП на Калине:

  • желобки, предназначенные для фиксации самого стекла;
  • рельсы, которые обеспечивают его передвижение вверх и вниз;
  • уплотнительные элементы, демпфер, а также ограничители движения;
  • приводной механизм;
  • подъемное устройство, обеспечивающее передачу колебания движения приводного элемента на стекло.

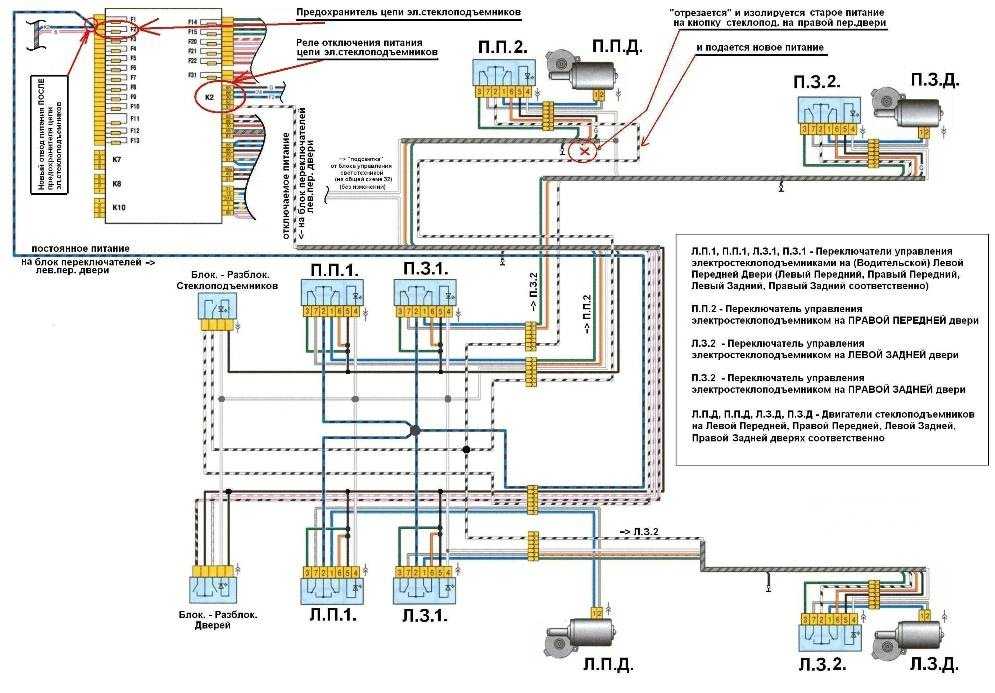

Схема подключения СП на Калине

В зависимости от привода, СП делятся на механические или «мясорубки», в которых поднятие стекла осуществляется за счет поворота ручки, а также электрические. В последних управление системой осуществляется с помощью кнопки. В основе такой электросхемы лежит моторчик с редуктором.

Помимо этого, СП делятся между собой и по типу используемого устройства, которое приводит стекло в движение. Они могут быть реечными, тросиковыми или рычажными. Каждый из этих видов имеет свои достоинства и недостатки.

Не работают стеклоподъемники Лада Гранта, почему?

Автомобиль: Лада Гранта. Спрашивает: Евгения Кислякова. Вопрос: Стекло опустилось, а обратно не поднимается, что случилось с стеклоподъёмником?

Добрый день. Остановилась на парковке, подняла правое пассажирское стекло до конца, начала поднимать левое, и оно встало на середине. Пришлось ставить Гранту к знакомому в гараж, на стоянке побоялась ставить, вдруг дождь пойдёт или птица залетит.

Поломались сразу два передних стекла. Сзади у меня электрики нет, опускаются и поднимаются стёкла с помощью ручек. При нажатии на кнопку стеклоподъёмников ничего не происходит. Пробовала и на включённой машине тоже.

ТОП-15 самых полезных товаров для Лада Гранта — НАШ ОПЫТ!
  • 1 Основные причины поломки 1.1 Скорее всего виноват предохранитель стеклоподъёмников
  • 1.2 Сломалась кнопка
  • 1.3 Поломка моторчика

2 Если ничего не помогло

Основные причины поломки

Скорее всего виноват предохранитель стеклоподъёмников

Ракурс не удачный, но именно так выглядит монтажный блок, если смотреть на него сверху

Из описанной вами ситуации следует, что виноват предохранитель. Симптомов и предпосылок для его поломки достаточно. Сначала вы подняли одно стекло, что уже хорошо, так как одновременно поднимать оба стекла не рекомендуется из-за повышенной нагрузки. Потом начали поднимать второе стекло, и предохранитель сгорел.

Если одно из стёкол работает, то предохранитель исправен.

Сломалась кнопка

Кнопки стеклоподъёмников в комплектации Норма обычно не доставляют проблем

Если не работает только один из стеклоподъёмников из двух, или из четырёх, в зависимости от комплектации и оснащённости автомобиля — то проблема скорее всего в кнопке, или в проводке к ней. Необходимо снять обшивку передней двери и прозвонить кнопки, также можно глянуть напряжение на них.

Кнопка стеклоподъёмника переднего пассажира

Поломка моторчика

Внешний вид нового моторчика (куплен в замен поломанному)

Моторчик стеклоподъёмников на Лада Гранта редко доставляет проблемы. Эта деталь надёжна, но и она может выйти из строя. Проверить моторчик можно подав на него напряжение принудительно, то есть напрямую, с аккумулятора.

Если ничего не помогло

Если кнопки исправны и предохранитель цел, то Вам к электрику. Либо необходимо самому «прозванивать» провода и искать на каком месте обрыв.

Со мной случилась абсолютно аналогичная ситуация, даже впала в ступор сначала. Полезла в интернет и прочла эту статью, позвонила знакомому электрику, он «прозвонил» провода и всё исправил. Спасибо за советы, не всегда сразу соображаешь, что делать.

Вчера была у меня эта неприятная ситуация. Искал в интернете решение проблемы и наткнулся на эту статью. Позвонил другу, он все исправил как написано по статье.

И у меня такая ситуация была! На прошлой неделе, когда с родными были на природе. Сначала думал, может племянники виноваты, ну они маленькие, игрались со стеклоподъемниками… А потом старшая дочь в интернете посмотрела и показала вашу статью. Ну тогда я все понял и обратился в ближайший салон… Хорошо все сделали, и ещё сказали, что я уже не первый водитель Lada Granta, который обращается к ним с похожей проблемой… Неужели во многих машинах такой брак?

Плохо работали стеклоподъёмники, долго ломал голову над этой проблемой, решил смазать моторчик стеклоподъёмника машинным маслом, помогло.

Я начинающий водитель, и когда случилась такая беда, решил что сделаю сам и начал искать видео и статьи с подробным описанием. И тут чудо совершилось. Я все изучил и пошел в гараж к своей Lada Granta. Я с правился не скажу что быстро, но зато все сделал

Была такая же проблема,перестал работать стеклоподьемник .Была проблема в кнопке,сгорела там медная пластинка.Я поменял кнопку и все заработало.

Не работает стеклоподъемник на Калине

Число электрических стеклоподъёмников, установленных на легковом автомобиле ВАЗ-2118 «Калина», может быть равно двум (только на передних дверях) или четырём (на всех дверях). Всё зависит от того, какую комплектацию данного автомобиля приобрёл её владелец.

Это интересно: Видео уроки по удалению вмятин без покраски

Одной, из часто встречающихся неисправностей электрических стеклоподъёмников, на данной марке автомобиля, является зависание щёток коллектора электродвигателей, приводящих в движение боковые стёкла автомобиля. Всё дело заключается в том, что при работе электродвигателя графитовые щётки коллектора нагреваются, а так как они вставляются не в металлическое гнездо, а в пластиковое, которое от нагрева начинает плавиться, что приводит к прилипанию щётки к этому гнезду.

В результате чего, щётки теряют подвижность и чуть-чуть износившись начинают не доставать до пластин коллектора, а усилия пружинки не хватает для того чтобы прилипшую щётку оторвать от гнезда и прижать к коллектору. Для того чтобы восстановить работоспособность электродвигателя стеклоподъёмников, иногда достаточно 3-4 раза стукнуть по облицовке двери, ну а если этот приём уже не помогает, то придётся снимать обшивку двери и разбирать электродвигатель.

Второй проблемой электрических стеклоподъёмников легкового автомобиля «Калина» является то, что на контакты водительского пульта управления всеми стеклоподъёмниками ложится достаточно большая нагрузка, так как в электрической схеме данного устройства нет разгрузочного реле. В результате чего водительский пульт управления иногда не выдерживает таких нагрузок и выходит из строя.

Особую осторожность в пользовании электрическими стеклоподъёмниками водителю автомобиля «Калина» необходимо соблюдать в холодное время года, когда мокрое стекло при минусовых температурах примерзает к бархаткам и при попытке его открыть может срезать зубья пластиковой шестерни редуктора. В этом случае Вам придётся менять мотор редуктор в сборе

Если не работают одновременно электростеклоподъёмники всех дверей, то в первую очередь придётся проверить целостность 30 амперного предохранителя F2, расположенного под капотом автомобиля в монтажном блоке. При выходе его из строя придётся искать место короткого замыкания, которое привело к увеличению силы тока в цепи

При проверке целостности изоляции проводов, особое внимание нужно будет уделить местам перехода проводов с кузова автомобиля внутрь дверей

В электрическую схему стеклоподъёмников входит ещё и контролёр управления, в случае его выхода из строя необходимо знать, что на «Калины» устанавливается два разных типа контролёров, которые невзаимозаменяемые.

Таким образом, видно, что причины неисправности стеклоподъемника устранить довольно просто. Если найти причину, то можно с легкостью отремонтировать узел своими руками. На Ладе Калине только несколько причин, по которым выходит со строя стеклоподъемник.в

Меняем обивку передней двери

Чтобы выполнить демонтаж пластиковой карты двери, нужно приготовить крестовую и плоскую отвёртки, а также набор клипс, удерживающих деталь на месте. Для двери водителя действия будут следующими:

  1. Отвернуть ручку фиксатора замка «1»;
  2. Сняв заглушку, полностью отвернуть винт «2»;
  3. Отвернуть все винты «4» и «5»;
  4. Используя плоскую отвёртку, как клин, можно произвести демонтаж, начиная с нижнего угла спереди;
  5. На последнем этапе отключают разъём проводов, идущих к клавишному модулю.

Все элементы, названные выше, указаны на следующем рисунке:


Передняя левая дверь Калины-2

Для правой двери нужно придерживаться другой последовательности:

  1. Отвернуть ручку фиксатора «4»;
  2. Полностью удалить крестовые винты «2», отвернув их;
  3. Сняв накладку дверной ручки, отвернуть винты «3». Затем ручку «1» можно снять полностью;
  4. Выполнить демонтаж обивки аналогично пункту «4», как указано в списке выше.

Остаётся только пожелать успеха. Монтаж производят в обратной последовательности. Все обозначения, относящиеся к списку, указаны на фото ниже.


Передняя правая дверь Калины-2

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ас ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
