Снятие и установка двигателя ваз 2107 жигули

Снятие и разборка мотора 2107

Ну наконец то выходной, погода отличная, друзья IgorZamorev 31547 приехали. Снять мотор? Да не вопрос, погнали.

Выкатили мордой на улицу и пошло дело:

Все что мешало, снимали, по совету ciklop06 : кастрюля, карб, аккум, радиатор, трамблер

Крышку сняли, а дальше я и не лазил…Ну че делать, продолжаем:

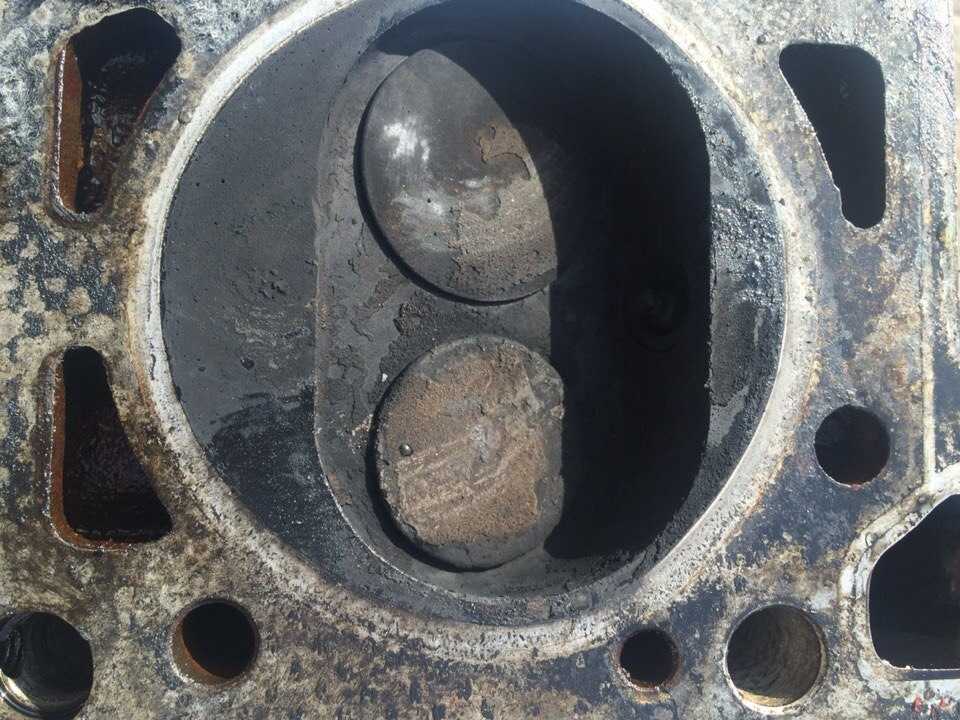

Сняв голову вижу огромное количество нагара на клапанах, да и в целом не очень чистую поверхность:

и, как мне кажется не до конца они закрыты

Идем дальше, сняли с подушек двиг, отсоединили от коробки, вытащили

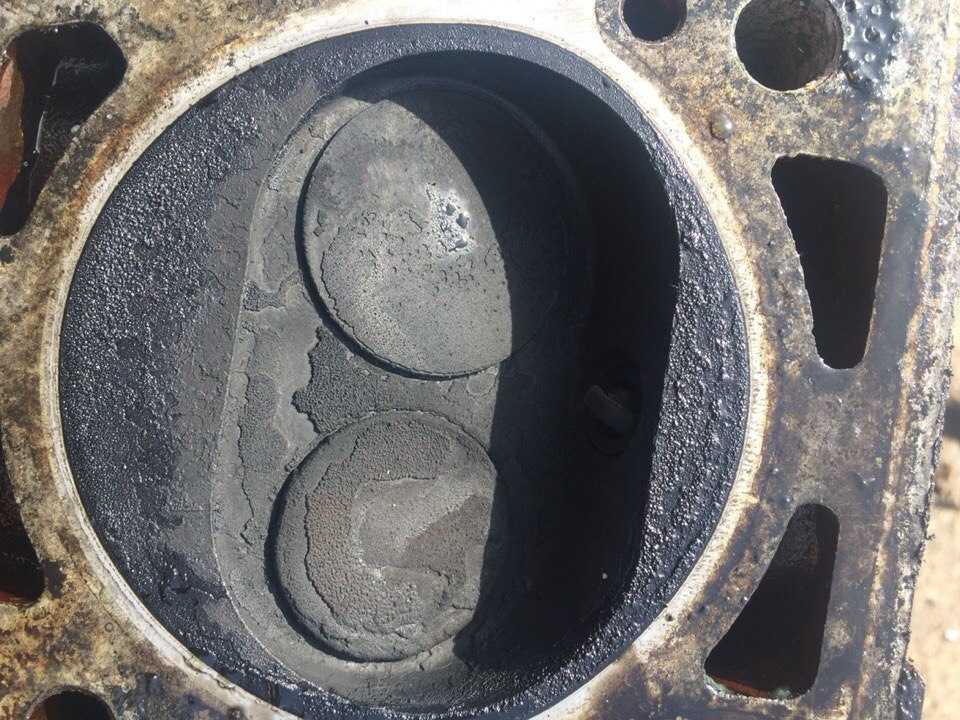

Цилиндры вроде тоже неидеальны, нагар по краям пугает

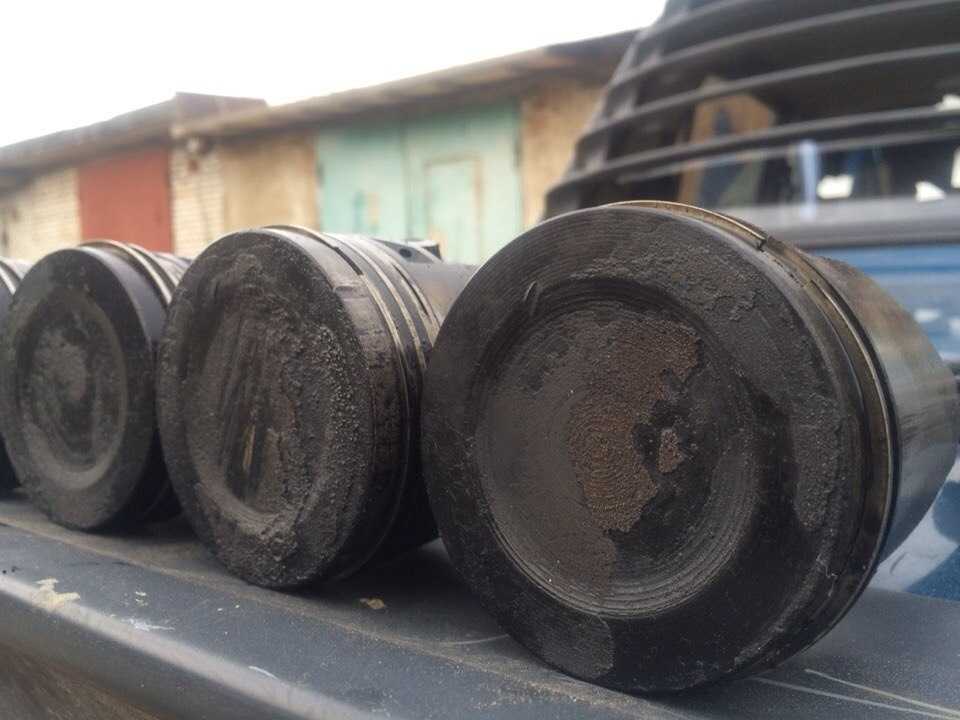

Поршни с тоже с жестким нагаром, и с какими то задирами, похоже от клапанов…

Ну и вот прихваченные вкладыши:

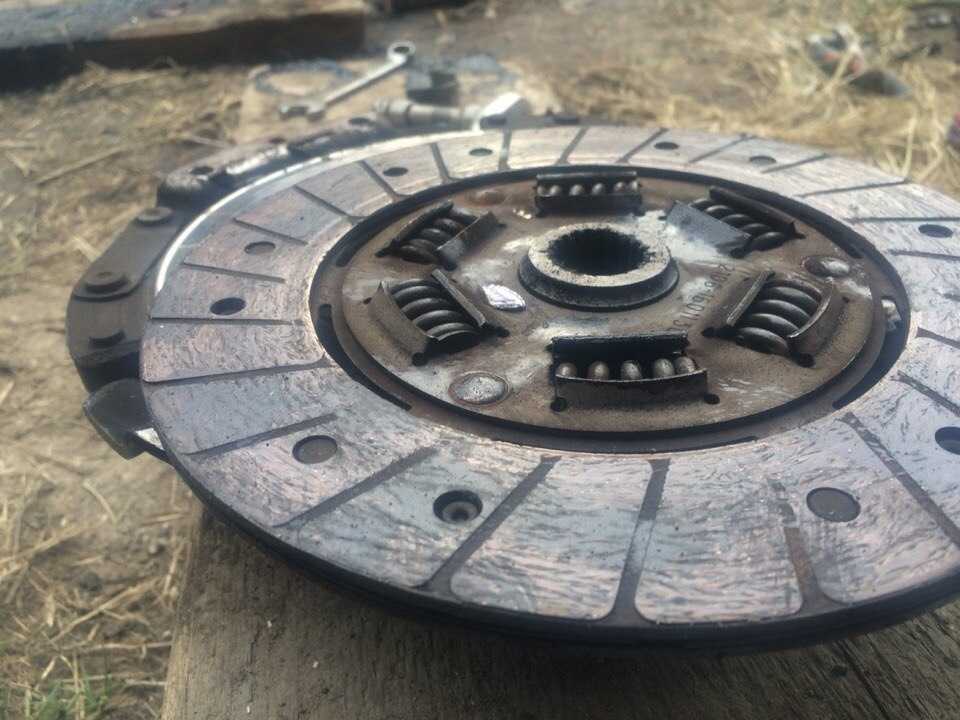

Сцепление тоже скинули, вроде походит еще

Ну и пострадали ерундой немного:))

Проверил краску на диске, попал точно как хотел в цвет

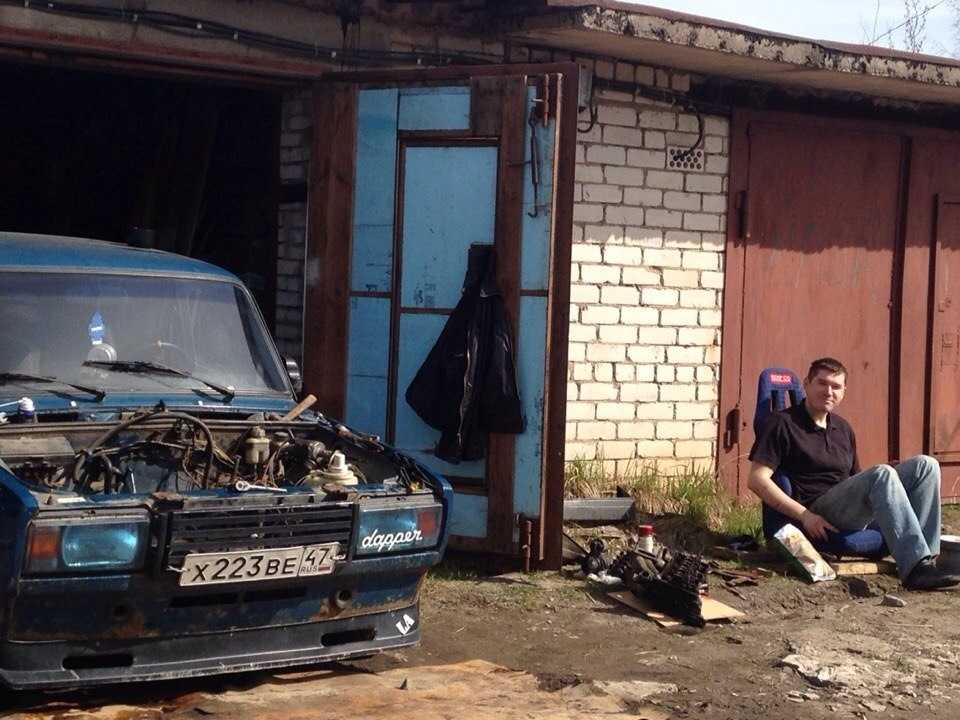

Потом уже так и закатили в гараж:

Теперь вариантов дальнейших действий вижу несколько:

— Собирать и ремонтировать этот.— Найти в сборе такой же но поживее.— Ехать смотреть шестнарь, и ставить его.

С вариантами тоже есть трудности и вопросы:

1.- Насколько серьезен нагар на цилиндрах, клапанах и поршнях и как его убирать?— Задиры на поршнях от клапанов? Или чем они вызваны?— Целесообразен ли ремонт, с такими проблемами?

2.- Аналогично, есть ли смысл брать такой же мотор? Или я попадаю на ту же переборку?

3.- Шестнарь предлагают за 5к, куда обратить внимание при осмотре, как проверить, хотя бы по минимуму рабочий ли он?— Трудно ли ставить в целом, и проводку в частности, при переходе с карба?

Буду благодарен любому совету. Учитывая, что мотор сегодня разбирал первый раз)

Двигатель ВАЗ 2106 и его модернизация

Рулевые тяги автомобиля. Устройство и особенности работы. Как самостоятельно устранить неисправности в тормозной системе автомобиля. Замена барабанных тормозов на дисковые аналоги? Замена тормозных дисков на автомобиле ВАЗ своими руками.

Замена тормозных колодок. Замена переднего и заднего тормозных шлангов. Ремонт задней и передней подвески автомобиля своими руками.

Как выбрать пружины? Ремонт ходовой части автомобиля — своими руками. Блокировка дифференциала — то, что нужно для езды по бездорожью.

Работы на автоматической трансмиссии на автомобилях BMW. Самостоятельная шиповка зимних шин.

Стоит ли покупать шины с пробегом. Как выбрать колпаки? Как правильно выбрать шины для автомобиля. Все Заправочные объёмы системы охлаждения.

Не горит дальний свет — ищем причины. Устанавливаем подогрев на зеркала заднего вида.

Капитальный ремонт самостоятельно

Прежде чем приступать к капитальному ремонту мотора ВАЗ 2107, настоятельно рекомендуется ознакомиться со специальной литературой, чтобы лучше понимать выполняемые процедуры.

По завершении ремонта обязательна обкатка автомобиля для приработки всех деталей. Обычно обкатка происходит на первых 5 000 километрах.

Подготовленный для капитального ремонта двигатель.

Перед самой разборкой с двигателя должно быть слито масло. Для этого прогревают мотор приблизительно до рабочей температуры и выключают. Если есть канава, то автомобиль загоняют на нее.

В случае отсутствия возможности заезда на канаву необходимо поставить авто на ровную поверхность.

Под отверстие слива масла подставить 10-литровую ёмкость, изготовленную из теплостойкого материала. Открутить пробку и слить масло.

После этого слить антифриз из системы охлаждения через сливное отверстие внизу радиатора охлаждения двигателя.

Когда все рабочие жидкости слиты, раскрутить все опоры и разъединить болтовые соединения маховика с коробкой передач. При помощи лебёдки извлечь мотор из пространства капота и установить на стенд для ремонта.

Разборка двигателя не требует особого подхода: простое раскручивание резьбовых соединений.

Фото снятой головки цилиндров.

Снимается все: головка цилиндров, элементы электрооборудования, включая стартер и генератор, шатуны, коленчатый вал, масляный насос и так далее. В результате должны остаться отдельно разобранный блок цилиндров и коленчатый вал. Снятие головки и всех элементов — простая процедура.

Сложно будет при сборке газораспределительных и других механизмов двигателя, которые требуют точного сопряжения положения рабочих деталей. Установка головки потребует соблюдения меток ГРМ и других механизмов.

Снятую головку блока цилиндров и коленчатый вал вместе с приобретёнными поршнями относят специалисту по шлифовке. Специалист производит все замеры, включая все размеры коленвала, для последующей расточки двигателя. Расточка необходима для компенсации износа незаменяемых частей. Специалист растачивает по размерам уже купленных поршней.

Демонтаж с КПП

Следуйте четко по инструкции, обязательно просмотрите видео уроки. Плюс не забывайте проверять состояние всех креплений двигателя, поскольку вам наверняка предстоит обратная сборка. Все поврежденные элементы придется заменить в обязательном порядке.

  1. Для начала отключите аккумулятор, чтобы полностью обесточить машину.
  2. Из картера двигателя слейте масло. Тут лучше, чтобы движок был прогретым. Так масло быстрее вытечет.
  3. Из системы охлаждения слейте ОЖ. Здесь уже требуется холодный мотор. Будьте внимательны.
  4. Чтобы отсоединить системы выпуска газов, придется полностью снять защиту картера мотора и демонтировать приемную трубу.
  5. Снимите корпус воздушного фильтра, а затем отключите все шланги с мотора, питающую проводку, датчики, тяги привода заслонки, вакуумные шланги тормозной системы.
  6. Открутите крепежную гайку провода массы, одетый на шпильку и находящийся на картере сцепления.
  7. Отсоедините патрубки системы охлаждения, отключите термостат.
  8. Отсоедините центральный высоковольтник от распределителя зажигания. После этого можно разжать фиксатор колодки с питающей проводкой и извлечь всю колодку.
  9. От топливного насоса отсоедините шланги, подающие горючее. Для этого достаточно ослабить зажим хомута крепления.
  10. Открутите регулирующие гайки, чтобы снять с рычага сцепления трос привода.
  11. Отключите от стартера питающие проводки — один провод от аккумулятора, идущий на втягивающее реле и колодку с проводкой.
  12. Таким же образом проведите отключение генератора.
  13. Лишите питания, отключив соответствующие провода, от датчика температуры ОЖ и датчика давления масла.
  14. Отсоедините пару патрубков от радиатора отопления для салона автомобиля. Хомуты ослабьте, что позволит снять элементы.
  15. Переходим непосредственно под автомобиль. Здесь лучше иметь в наличии яму или эстакаду, иначе лежа снимать мотор неудобно и не безопасно.
  16. Открутите крепежные гайки тяги привода от наконечника шарнира переключения скоростей КПП. Здесь же отсоединяется тяга привода спидометра, датчик заднего хода. Вам нужно отключить провода питания.
  17. Отсоедините обе растяжки — правую и левую. Перед этим нужно ослабить зажим крепежной гайки растяжки к рычагу подвески с двух сторон. Далее открутите три болта кронштейна к кузову автомобиля. Не обязательно их полностью снимать, а лишь сдвиньте в сторонку. Так они не будут мешать дальнейшим процессам.
  18. Следующий шаг — отсоединение рулевых тяг. Чтобы добиться желаемого результата, снимите шплинт, выкрутите гайку. Далее, вооружившись специальным съемником, выпрессуйте палец из поворотного рычага.
  19. Такие же действия выполняем с шаровой опорой, которую потребуется аналогично отсоединить от рычага.
  20. С помощью монтировки выдвиньте верхний хвост привода переднего колеса и отведите его немного в сторону. На место этого хвостика не забудьте вставить технологическую заглушку. Вам вполне подойдет заглушка от старой гранаты, если такая имеется в наличии.
  21. Теперь наступает этап непосредственно демонтажа самого силового агрегата.
  22. Надежно зафиксируйте мотор, подвязав его за рымы с помощью прочной веревки, либо металлической проволоки. Рым в переводе с голландского «ring» — кольцо. То есть вместо головки рым болт и рым гайка заканчиваются кольцом. А предназначены рым болт и рым гайка для захвата и перемещения машин, деталей, а так же при монтаже, разборке, погрузке и т. д.

Замена двигателя ВАЗ-классика своими руками

Произвести замену мотора на заднеприводной ВАЗ-классике достаточно просто, наименьшую сложность представляет снятие и установка карбюраторного двигателя. Работу необходимо выполнять на автоподъемнике или смотровой яме, при этом понадобится электротельфер или механическая цепная таль. Заниматься снятием ДВС на земле не слишком удобно, тем более, вынимать мотор руками, но есть специалисты, которые выдергивают мотор без каких-либо специальных приспособлений. Можно снимать мотор без демонтажа коробки передач, так по времени получится быстрее.

Замену движка производим следующим образом:

  • ставим автомобиль на яму или автоподъемник;
  • отсоединяем клеммы с аккумулятора и снимаем АКБ;
  • сливаем тосол с радиатора;
  • демонтируем капот;
  • отворачиваем корпус воздушного фильтра;
  • отворачиваем четыре гайки приемной трубы глушителя;
  • отсоединяем все патрубки с мотора, снимаем радиатор;
  • скидываем все провода, идущие к двигателю – со стартера, с генератора, с трамблера;
  • отворачиваем гайку крепления подушек с правой и левой стороны;
  • снимаем стартер;
  • откручиваем болты крепления мотора к КПП, и снимаем ДВС.

При установке нового движка на место самое главное – состыковать задний подшипник коленвала с первичным валом коробки передач. Если не торопиться и делать все аккуратно, мотор быстро встанет на место. Установка нового ДВС производится в обратном порядке, в движок заливается моторное масло до необходимого уровня.

Капитальный ремонт ВАЗ 2107

В отдельных случаях капитальный ремонт силового агрегата ВАЗ 2107 можно частично осуществить без его демонтажа. Перед началом работ следует тщательно промыть двигатель и моторный отсек струёй воды и высушить. Без снятия мотора можно заменить:

  • уплотнитель картера;
  • манжеты обоих коллекторов;
  • сальники коленвала;
  • помпу;
  • генератор;
  • бензонасос;
  • карбюратор.

ГБЦ также легко снимается с двигателя без демонтажа.

Капитальный ремонт предполагает восстановление элементов двигателя, в результате которого технические параметры будут соответствовать параметрам нового мотора. Для этого:

  • меняется вся поршневая группа;
  • растачиваются цилиндры;
  • шлифуется коленвал;
  • меняются вкладыши.

Вспоминаю, как попал на первый капитальный ремонт двигателя по своей же глупости. Выехал на поле. Впереди был овраг, я и заехал на своей «семёрке». Дальше подняться в горку не смог, и обратно тоже. В общем, застряла машина, буксует. Тут подошёл знакомый, что-то он там собирал — цветы или растения какие-то. Говорит: «Ты неправильно делаешь, надо дать назад, а потом резко вперёд. Давай я сяду, а ты подтолкни, когда вперёд поедет». Ну, я и согласился, как дурак. Машина буксовала около получаса, никакого толка. Вызвал трактор, что хотел сделать и раньше. Вытянули автомобиль. Я сел и поехал назад, домой. Через несколько метров замигал чек. Оказывается, как я потом узнал, всё масло утекло во время буксования. Хорошо, что трактор далеко не уехал. Пришлось везти машину на капитальный ремонт с заменой поршневой, расточкой вала.

Необходимость капитального ремонта определяется состоянием блока цилиндров и поршневой группы. Если большинство элементов хорошо сохранилось, можно ограничиться заменой отдельных деталей. Если же обнаружится даже незначительный износ блока, потребуется хонингование цилиндров.

Иногда владельцы ВАЗ 2107 покупают ремонтный комплект, включающий перешлифованный коленвал и набор поршневой группы. Также для капитального ремонта рекомендуют приобретать неполный блок цилиндров. Так как в этом случае зазоры не смещены, заменить блок будет довольно просто. Однако чаще всего приходится покупать полноценный блок цилиндров, включающий масляный насос, поддон, ГБЦ и пр.

Разборку ДВС рекомендуется проводить на профессиональном стенде, предварительно сняв маховик и узел сцепления. Если такого стенда нет, демонтированный двигатель прочно фиксируют и лишь потом начинают его ремонт.

Обычно капитальный ремонт двигателя ВАЗ-2107 предполагает:

  • разборку ГБЦ, с последующей очисткой и проверкой;
  • осмотр коромысел и клапанов;
  • ремонт или шлифовку клапанов;
  • демонтаж поршней и шатунов;
  • демонтаж коленчатого вала;
  • проверку состояния блока цилиндров и его чистку;
  • проверку распределительного вала;
  • осмотр подшипников и проверку их на люфт;
  • снятие и установку колец;
  • проверку зазоров;
  • осмотр сальников и их замену.

Таким образом, практически любой ремонт ВАЗ-2107 можно провести самостоятельно. Для этого необходимо иметь определённые навыки и набор инструментов для ремонта, а также руководствоваться пошаговыми инструкциями специалистов.

Источник

Последовательность снятия двигателя

Сразу снимите капот машины, чтобы он не мешал.

Фото. Стрелкой показано какие гайки надо открутить, чтобы снять капот.

После того как сняли капот, сливайте охлаждающею жидкость, для того чтобы жидкость не сливалась на землю под двигатель подставьте тазик.

Фото. Стрелкой показан болт, который надо открутить, чтобы слить охлаждающею жидкость с блока двигателя.

Фото. Теперь снимаем воздушный фильтр, отсоединяем трос подсоса, снимаем рычаги газа, бензопровод от карбюратора, крышку клапанов, и патрубки радиатора отсоединяем от блока.

Фото. Откручиваем глушитель, и снимаем патрубок печки.

Фото. Откручивайте и снимайте, распредвал, трамблер и головку.

Фото. Откручивайте и снимайте, патрубок печки, и стартер.

Фото. Снимайте радиатор.

Фото. Снимите, бензопровод с бензонасоса, и штекера с датчиков давления масла, и открутите гайки с подушек двигателя, они показаны стрелкой.

Фото. Теперь открутите коробку от двигателя, два болта сверху они отмечены стрелкой, и два снизу, нижние болты можно открутить накидным ключом на 19мм. подлезть можно снизу с левой и правой стороны машины. И не забудьте открутить болты с пыльника коробки.

Фото. Сдерните двигатель с подушек, качнув его в лево и право, под подушки заведите ремни или веревку.

Теперь все готово для снятия двигателя без коробки, можете под ремни или веревку просунуть трубу и с ее помощью вытащить двигатель. Но легче вытаскивать двигатель по-другому, залезьте прям на машину, но не становитесь на сами крылья, а поставьте ноги в углы где соединяются крылья, возьмитесь руками за ремни, и подняв двигатель, рывками тяните вперед, обычно движок сразу выходит с коробки передач. Редко бывает, что движок сразу не выходит с коробки, дергаете и раскачивайте в стороны и двигатель сойдет с коробки.

Фото. Снятый двигатель с машины.

Снятие и разборка двигателя с ВАЗ 2107. Видео

Сборка двигателя

Кроме того, малейшая закупорка каналов приведёт к расплавлению вкладышей подшипников, прокладок и других чувствительных к жару деталей.

Разобранный автомобильный двигатель.

Процесс сборки двигателя на ВАЗ 2107 начинается с установки смазанного коленчатого вала на опоры. Необходимо следить, чтобы не провернуло вкладыши. Точность проверяют по совпадению замков них. Осевое смещение компенсируют полукольцами. В результате люфт должен едва ощущаться руками.

После установки закручивают бугели. Каждый закрученный бугель необходимо чередовать с проверкой плавности хода коленвала в подшипниках.

Следующим шагом устанавливают поршни в сборке с кольцами (компрессионными и маслосъемными) и шатунами. Для этого понадобиться оправка, которой сжимают кольца перед посадкой поршня в цилиндр. После этого шейка шатуна совмещается с шейкой на коленчатом вале. Закручиваются бугеля.

Далее черёд установки элементов системы смазки и сальников. Их предварительно смазывают.

https://youtube.com/watch?v=Wt4sajhuzmU

Ремонтируем автомобиль ВАЗ 2107 самостоятельно:

  • Ремонт коробки передач ВАЗ 2107 своими руками
  • Регулировка клапанов ВАЗ 2107 своими силами
  • Регулировка зажигания ВАЗ 2107 самостоятельно

Замена подушки двигателя ВАЗ

Нередко случается так, что на вазовском автомобиле выходит из строя подушка (опора) двигателя. У переднеприводных и заднеприводных автомобилей двигатели крепятся по-разному, и поэтому работа по замене опоры ДВС отличается. Заменить опору на ВАЗ-классике просто, производим замену подушки двигателя ВАЗ следующим образом:

  • откручиваем верхнюю и нижнюю гайки крепления подушки к кузову и движку;
  • с помощью домкрата движок приподнимаем вверх;
  • демонтируем старую подушку и устанавливаем новую.

На переднеприводных ВАЗ всего есть три опоры двигателя:

  • передняя;
  • боковая (крепится на корпусе КПП спереди);
  • задняя (находится сзади коробки передач).

Работа по замене опор на автомобилях 2108-15 несложная, но в любом случае приходится поддомкрачивать ДВС.

3.1 Снятие и установка двигателя / ВАЗ 2107

Поставьте автомобиль на подъемник или над смотровой канавой, установите упоры под передние колеса и вывесьте задний мост с одной или двух сторон.
Снимите капот, отсоедините провода от аккумуляторной батареи и от узлов электрооборудования, установленных на двигателе. Снимите аккумуляторную батарею и подкапотную лампу.
Слейте жидкость из радиатора, блока цилиндров и отопителя, для чего отверните пробки на левой стороне блока цилиндров и на нижнем бачке радиатора, верхний рычажок управления отопителем сдвиньте вправо (им открывается кран отопителя) и снимите пробки с расширительного бачка и радиатора.

ПРЕДУПРЕЖДЕНИЕ
Чтобы не повредить радиатор, отворачивая сливную пробку, вторым ключом придерживайте штуцер пробки, впаянный в радиатор. Пробку отворачивайте торцовым или накидным ключом, чтобы не сорвать грани пробки.

Отсоедините от двигателя шланги подвода и отвода охлаждающей жидкости и снимите радиатор вместе с термостатом, шлангами и электродвигателем вентилятора.
Снимите воздушный фильтр, предварительно отсоединив от него шланги, сняв крышку и фильтрующий элемент. Закройте карбюратор технологической заглушкой.
Накидным ключом отверните гайки крепления приемной трубы глушителей к выпускному коллектору.
Снимите коробку передач, действуя, как описано в главе «Коробка передач».
Отсоедините от двигателя тягу привода дроссельных заслонок карбюратора и трос управления воздушной заслонкой. Отсоедините от двигателя шланг подвода топлива и шланги, идущие к отопителю.
Повесьте на таль траверсу ТСО-3/379 и застропите двигатель с правой стороны за скобу, установленную на передней шпильке крепления выпускного коллектора, а с левой стороны — за отверстие крепления кожуха сцепления.

Рис. 3–3. Подвеска двигателя: 1 — кожух опоры; 2 — опора передней подвески двигателя; 3 — фланец блока цилиндров; 4 —кронштейн; 5 — промежуточная пластина; 6 — изолирующее пластмассовое кольцо; 7 — пружина опоры; 8 — буфер; 9 — подушка опоры; 10 — шайба; 11 — опора задней подвески двигателя; 12 — дистанционная втулка; 13 — поперечина задней подвески двигателя

Слегка натяните цепь тали, отверните гайки крепления подушек 9 (рис. 3–3) передней подвески двигателя к поперечине передней подвески и выньте двигатель из отсека.
Снимите теплоизоляционный щиток стартера, стартер и заборник горячего воздуха вместе с подводящим шлангом. Снимите с блока цилиндров два боковых кронштейна с подушками передней подвески двигателя.
Отверните болты крепления сцепления и снимите его.
Устанавливайте двигатель на автомобиль в последовательности, обратной снятию

Особое внимание уделяйте соединению двигателя с коробкой передач: первичный вал должен точно войти в шлицы ведомого диска сцепления.
Вымойте двигатель на моечной установке, установите его на стенд для разборки и слейте из картера масло.
Снимите карбюратор, отсоединив от него шланги и тягу привода дроссельной заслонки.
Снимите топливный насос, распределитель зажигания, ключом 67.7812.9514 выверните свечи и датчик указателя температуры охлаждающей жидкости.
Снимите ремень привода генератора и насоса охлаждающей жидкости, снимите генератор и кронштейн генератора.

Замена двигателя на ваз 2105 от 2101 без снятия коробки

Установка Мотора в Жигу После Капиталки. Двигатель Ваз 2105 — 2107

Жигули на компрессоре

Как снять двигатель своими руками с жигуля ВАЗ 2106 одному

Подробно как Снять и разобрать двигатель с ВАЗ 2107

Снимаем двигатель жигуля без спецоборудования,лебёдки,просто во дворе.

Снятие инжекторного двигателя с автомобиля без разборки

Для снятия инжекторного двигателя с автомобиля необходимо подъемное устройство грузоподъемностью не менее 300 кг и стропы (цепь)Установка инжекторного двигателя на автомобиль Установка двигателя и всех снятых деталей выполняется в обратной последовательности

На этих машинах, ВАЗ 2101 до 2107 принцип снятия двигателя одинаков. Если решились сами снять двигатель в домашних условиях, не имея никаких приспособлений, и не знаете как это сделать правильно, то эта статья для Вас.

Двигатель приходится снимать для его капитального ремонта, или для смены, на другой двигатель.

Смотришь на движок и первое ощущение что трудно снять мотор с машины, а на самом деле все очень просто, два мужика легко сами в домашних условиях могут снять мотор и также поставить на место. Приведу пример снятия двигателя с ВАЗ 2106, хотя этот принцип подойдет как для ВАЗ2101 до 2107.

Двигатель можно снимать целиком, но это намного тяжелей, а можно снять без головки, это намного легче, если решили сами ремонтировать движок, то второй вариант предпочтительней, так как все равно двигатель разбирать и зачем тянуть лишнюю весовую массу. Опишу снятие двигателя с частичной его разборкой, в моторном отсеке машины.

Причина снятия двигателя, на этой шестерке сорвало шлицы на шестерни привода маслонасоса, а водила без давления масла поехал дальше, и двигатель заклинило.
