Как снять поддон на ваз 2107

2Неисправности, которые могут возникать

Сразу же нужно сказать, что даже мелкие поломки в поддоне могут привести к серьезным негативным последствиям, так что, игнорировать их ни в коем разе не стоит. в противном случае, вам придется отдать немалые суммы за то, чтобы отремонтировать ДВС.

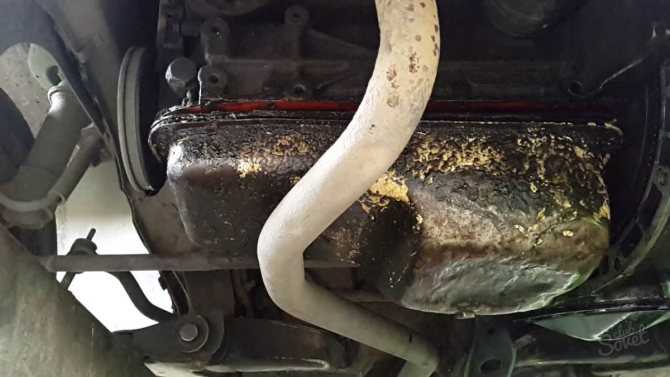

Заметить какие-то неисправности, которые могут возникнуть с поддоном, достаточно просто, вы можете наблюдать, как подтекает масло. Обычно оно оставляет небольшую лужу на асфальте под машиной. Причины такой поломки могут быть различными, чаще всего это:

• плохо затянутая сливная пробка
• болт поддона затянут не на всю мощность
• прокладка износилась
• в металле появились дефекты в виде трещин

Самой опасной причиной такой поломки является трещины на металлической поверхности, так что имейте сей факт в виду. Появляться они могут при ударах о бордюры и другие преграды на дороге (включая валуны и камни). При сильном затягивании болтов тоже металл может потрескаться.

3Демонтаж поддона

Когда пришло время снять поддон кратера, возникает масса вопросов, главным из которых является – можно ли снять поддон самостоятельно без посторонней помощи. На самом деле ответ однозначный – конечно, можно и сейчас мы выясним, как это сделать, разобрав процесс по этапам:

• Для начала владелец авто должен приготовить тару, она в обязательном порядке должна быть чистой. Здесь уместно будет использовать канистру, у которой горлышко будет достаточно широким. Только вот тара должна быть такого объема, чтобы туда поместилось все масло, которое находится в поддоне.
• Теперь нужно будет поставить автомобиль, у которого вы собираетесь снимать поддон на специальную автомобильную яму или же найти эстакаду для этих целей.
• Следующий шаг – автовладелец должен прогреть автомобильный двигатель, причем, чтобы температура его достигла 600. Эта процедура необходима для того, чтобы масло в нем стало жидким и текло очень хорошо, сливать загустевшее масло достаточно сложная процедура.
• В некоторых моделях автомобилей на отсеке моторного типа имеется специальная защита, и если это ваш случай – тогда нужно снять ее и для этого просто нужно будет выкрутить несколько болтов.
• Пришло время приготовить тару, в которую и будете сливать масло и подставьте ее под сливную пробку, которую нужно будет аккуратно выкрутить, чтобы масло начало вытекать из мотора. Этот процесс является достаточно опасным, потому, что, как бы вы не старались, моторное масло в любом случае попадет и на руки и на одежду, так что имейте в виду, что этот процесс – «грязный» и в белой рубашке делать это точно не стоит.

• Нужно следить за тем, чтобы как можно больше масла попало в подготовленную вами тару, потому как вам понадобится после заливать его обратно, так что сделайте все возможное, чтобы потери были приближены к нулю.
• Когда масло вытечет полностью, можно будет приступить к выкручиванию гаек, которые являются элементами крепления всей этой системы.

После проделанных процедур, вы можете попробовать аккуратно потянуть поддон картера на себя для того чтобы его снять. Если желаемого результата такими действиями вы не достигли. Скорее всего, детали склеились между собой

Чтобы исправить положение нужно взять молоток из резины и осторожно постучать по поддону, после чего при помощи острого предмета, по типу, отвертки, нужно будет поддеть поддон (делать это нужно очень аккуратно, чтобы никакие детали не стали поврежденными)

Вот таким образом вы достаточно быстро и без особых трудностей можете снять поддон картера и при этом не обращаться за помощью к специалистам, которые, в свою очередь, возьмут с вас плату за произведенные ими операции с вашим автомобилем, причем, сумма в данном случае, будет внушительной.

Как вы могли заметить, для того чтобы самостоятельно снять поддон никаких особых знаний и умений в данном случае просто не понадобится, справится с такой задачей сможет каждый, кто хоть раз держал в руке отвертку, молоток и знает из чего состоит автомобиль, в принципе. Все достаточно просто, тем более, если пошаговая инструкция есть у вас перед глазами.

Какие проблемы чаще всего возникают

Несмотря на снижение показателей качества, кузов «семерки» подвергался коррозии на третьем году в определенных местах. Это пороги, опоры, лонжероны и крылья, поскольку элементы не были оцинкованы горячим производственным методом.

Передняя и задняя часть кузова ВАЗ 2107 защищена металлическим бампером, но после удара, нагрузки волнообразно передаются на днище, как и на все элементы основы, это приводит к образованию трещин в защитном покрытии. При попадании влаги днище начинает ржаветь как изнутри, так и снаружи.

Самые распространенные проблемы с днищем у модельного ряда ВАЗ 2107:

1. Быстро стареет от динамических нагрузок при езде по неровной дороге.
2. Первые очаги коррозии в полостях и закрытых карманах.
3. Если дно ВАЗ 2107 не обработано антикоррозийным покрытием, то лист машинной стали, которая используется для кузова, теряет 0,2 мм в год.
4. Сварочные швы, места крепления болтов, пороги, крылья самые уязвимые элементы.

Ремонт днища проводят как с использованием сварки, так и без, в зависимости от степени и глубины коррозии.

Как самостоятельно снять и установить масляный поддон

Это не сложная процедура, под силу большинству автолюбителей, хотя и требует некоторых навыков ремонта и наличия инструментов. В зависимости от марки автомобиля возможны нюансы. Например, в автомобилях ВАЗ классического семейства, с продольным расположением двигателя, нужно приподнимать движок. Поэтому перед тем как приступать к самостоятельной разборке, ознакомьтесь с руководством по ремонту вашего автомобиля.

Порядок демонтажа масляного поддона:

• Подготовьте чистую тару – это может быть канистра с широким горлышком либо обрезанная. Ее объем должен соответствовать, кол-ву масла в двигателе вашей машины;
• Заедьте на смотровую яму или эстакаду, вам будет удобней, если она будет достаточно глубокой, чтоб можно было стоять под машиной во весь рост;
• Прогрейте двигатель до температуры 50-60 градусов, моторное масло станет более жидким и текучим;
• Если установлена защита моторного отсека, то снимите ее, обычно она крепится на 3-4 болта;
• Аккуратно выкручивайте сливную пробку, подставив под нее заранее подготовленную тару, будьте осторожны — масло обязательно потечет вам на руки и возможно куда-то еще;
• Открутите масло-заливную пробку. После откручивания заливной пробки поток вытекающего масла резко усилится, следите за тем, чтоб оно текло в канистру и потери были минимальны;
• Дождитесь, пока все масло стечет, и приступайте к откручиванию болтов/гаек крепления;

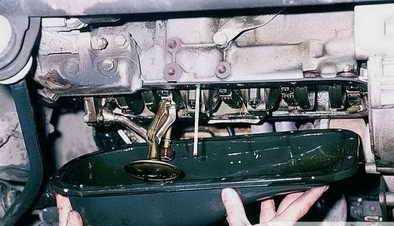

• Если все болты откручены, а поддон картера не снимается усилием рук, это означает, что произошло склеивание деталей. Нужно по нему постучать резиновым молотком, аккуратно поддевать отверткой или другим плоским предметом, но так чтоб не повредить места соединения. Из-за царапин в дальнейшем может образоваться течь.

Теперь, когда поддон снят, можно проводить ремонт, а также увидеть устройство картера.

Функции, устройство и расположение масляного насоса ВАЗ 2110–12

Система смазки двигателя предназначена для своевременной подачи моторного масла к подвижным и наиболее нагревающимся элементам силового агрегата. Масло подаётся из поддона и циркулирует по специальным каналам внутри блока и головки блока цилиндров. Масляный насос обеспечивает принудительную циркуляцию смазочного материала.

Расположение масляного насоса на ВАЗ 2110–12

На ВАЗ 2110–12 маслонасос расположен в правом нижнем углу блока цилиндров под шестернёй коленвала, приводящей в действие газораспределительный механизм.

Масляный насос расположен в правом нижнем углу двигателя под шестерней коленвала

Это относится как к восьми, так и к шестнадцатиклапанным двигателям. Корпус насоса одновременно является боковой крышкой силового агрегата.

Устройство масляного насоса

Конструкция маслонасоса очень проста и включает следующие элементы:

• корпус с крышкой;
• ведущая и ведомая шестерни;
• редукционный клапан с пружиной;
• маслоприёмник.

Масляный насос имеет простую конструкцию, в основе которой лежат две шестерни

Принцип действия масляного насоса

Насос приводится в действие коленчатым валом через ведущую шестерню. Последняя вращает ведомую шестерню, создавая на входе устройства пониженное, а на выходе — повышенное давление. Таким образом масло из картера через трубку маслоприёмника поступает в насос, а из него — в масляную магистраль двигателя. Когда величина давления внутри насоса начинает превышать допустимое значение, подпружиненный редукционный клапан сливает излишки масла назад в поддон.

Что это за услуга?

Масляный поддон – металлический контейнер, содержащий моторное масло. Прокладка масляного поддона уплотняет стык масляного поддона и картера двигателя. Двигатель имеет много подвижных деталей, которые нуждаются в смазывании моторным маслом. Без моторного масла детали будут наносить повреждения друг другу. Масляный поддон и прокладка расположены под автомобилем, в нижней части картера двигателя. Прокладки стареют и со временем начинают течь. Вы увидите следы масла под автомобилем. При утечке масла может сработать предупредительный световой индикатор на панели приборов. Если Вы продолжите движение при недостаточном уровне масла, существует риск серьезного повреждения двигателя.

В нашем автосервисе вы можете заказать многие разновидности работ по техническому обслуживанию и ремонту автомобиля, также нашими мастера выполняется замена прокладки масляного поддона и замена стартера на высшем уровне . Мы обладаем самым современным оборудованием и высококвалифицированными сотрудниками с большим опытом работы. Рассмотрим более подробно, что такое прокладка масляного поддона и что представляет процесс её замены.

Масляным поддоном называется металлический контейнер, в котором содержится моторное масло. Стык между картером мотора и масляным поддоном уплотнен при помощи специальной прокладки. Масло необходимо двигателя, потому что в его конструкции содержится большое количество подвижных деталей, и без использования масла они буду причинять повреждения друг другу.

В нижней части картера мотора располагаются масляный поддон и прокладка. Как и любые прокладки из резины, прокладка масляного поддона со времен изнашивается и начинает допускать течь, в результате чего под машиной можно увидеть следы от масла. В этом случае, если приборы работают исправно, может загореться предупредительный индикатор. Если ездить на автомобиле при недостаточно количество масла, то это легко может привести к серьезным неисправностям мотора. Замена прокладки клапанной крышки так же препятствует утечке масла.

Как заменить поддон картера и его прокладку на ВАЗ 2101-ВАЗ 2107?

Не всегда этот способ подходит людям для того чтобы снять поддон с автомобиля, потому что не у всех есть предметы которые этому по способствуют, поэтому в самом конце статьи размещён видео-ролик в котором без использования специальных средств показывается порядок снятия и замены поддона и прокладки!

Поднимать двигатель нужно до того, пока концы обоих шпилек под цифрой «1» не совпадут с плоской частью кронштейнов опор двигателя, которые указаны под цифрой «2»!

Под каждым болтом находятся шайбы, поэтому будьте аккуратны и не потеряйте их!

В том случае если прокладка пристыла к блоку, тогда при помощи острого предмета снимите её а всю плоскость блока очистите от кусков прокладки!

Слив отработанной жидкости

До начала процедуры слива следует подготовить инструменты, пустую тару, а также новые жидкости для последующего залива. Если установлена дополнительная защита под двигателем, ее тоже можно снять, для удобства.

Далее выполняем процедуру слива жидкости с ВАЗ 2107:

-Поднимаем капот, под ним находим заливную горловину на двигателе и откручиваем пробку. Горловина для залива масла

-Теперь спускаемся под автомобиль, подставляем в место слива тару под отработку. Можно использовать обрезанную канистру или старое ведро.

-Откручиваем сливную пробку с помощью ключа шестигранника на 12.

-Сливная пробка не всегда расположена в самой нижней точке, поэтому в поддоне может оставаться порядка 100-200 миллилитров отработки. Для их удаления можно использовать резиновую грушу или шприц с надетым на него шлангом.

-Теперь нужно открутить старый масляный фильтр, который располагается с правой части двигателя под капотом

Для откручивания фильтрующего элемента желательно иметь специальный съемник. Ели его не оказалось в наличии, можно попробовать открутить фильтр подручными средствами. В этом случае можно использовать, например старый ремень генератора, обычный ремень, велосипедную цепь или простую отвертку. Откручивание масляного фильтра с помощью подручных средств.

Таким методом получится слить максимум отработавшего свой срок масла, после этого можно приступать к дальнейшим действиям. Главное не забыть, все что мы откручивали нужно поставить на место.

Как снять масляный поддон ВАЗ 2107

Перед тем, как приступать к снятию и замене поддона на автомобиле ВАЗ 2107, необходимо разобраться с его назначением, местом расположения и повреждениями, которые влекут за собой необходимость менять картер.

Находится поддон снизу автомобиля, и для того, чтобы его увидеть и получить доступ, понадобится снять защиту. Конструктивно устройство представляет собой стальное основание, напоминающее крышку. В этой емкости находится моторное масло, поэтому для обеспечения герметичности, между картером и блоком цилиндров находится прокладка.

Снятие поддона картера ВАЗ 2107 необходимо выполнять при появлении деформаций, что влечет к вытеканию моторного масла из двигателя. На корпусе крышки имеется самая нижняя точка, в которой располагается пробка для слива моторного масла. Перед тем, как демонтировать масляный картер, надо сначала слить моторное масло.

Течь масла может возникнуть не только при деформациях картера, но еще и при нарушении целостности прокладки. Для устранения течи надо подтянуть болты крепления, и если это не помогает устранить проблему, тогда понадобится прибегнуть к смене прокладки.

Теперь, когда возникает необходимость замены поддона на семерке, надо прибегнуть к таковым манипуляциям. Стоит отметить, что чаще требуется менять прокладку, а дефекты картера возникают только в случае отсутствия защиты на автомобиле. Снимать масляный поддон двигателя на автомобиле ВАЗ 2107 следует в такой последовательности:

При замене важно учитывать такие моменты, как пробка и прокладка. Пробка также имеет уплотнительный материал, который изнашивается, поэтому новый поддон должен поставляться с новой пробкой

Если ее нет, то использовать старую не рекомендуется, и лучше купить новую или уплотнитель для нее. Особенности замены прокладки рассмотрим далее.

Установка

Поверхности блока и поддона обезжиривать не нужно, при помощи таких средств как «Уайт-спирит» и.т.д. Потому что в дальнейшем, это позволит легко разобрать соединение!

Все деформированные детали замените на новые, а «19» болтов которые крепят поддон картера при установке закручивайте крест-накрест. При закрутки болтов, не прилагайте больших усилий потому что из-за этого может повредиться фланец картера и может деформироваться прокладка!

Холодная сварка

Самый дешевый способ заделать трещину – ремонт холодной сваркой. Надежностью, он не отличается, потому что это не заваривание, а скорее замазывание/заклеивание. Холодная сварка, как правило, состоит из двух компонентов, которые перемешивают между собой, наносят на поврежденное место и дают застыть. Перед этим обязательно нужно обезжирить и хорошо зачистить поврежденный участок. В случае с небольшой трещинкой, можно попытаться герметизировать ее, не снимая поддона

При выборе холодной сварки обращайте внимание на температуру, при которой она сохраняет свои свойства – она должна быть не менее 200 градусов

Инструкция по снятию, очистке и замене поддона картера двигателя на Ланосе и Шансе 1.5

Перед началом проведения работ по снятию поддона картера на Ланосе, понадобится предварительно приобрести уплотнительную прокладку, масло, фильтр и герметик. Какое выбрать масло, и как заменить его на Ланосе, подробно описано в этом материале. Артикул уплотнительной прокладки для автомобилей Ланос и Шанс 1.5 — 90409693

. Однако не торопитесь ее покупать, так как вероятность того, что с ней вы сможете установить поддон на место очень низкая. В качестве прокладки используем герметик.

Приступаем к непосредственному снятию крышки картера Ланос и Шанс 1.5:

1. Сначала автомобиль необходимо установить на смотровой яме или эстакаде, что значительно упрощает проведение дальнейших действий.
2. Снять защиту двигателя при ее наличии.
3. Слить масло, и дождаться остывания двигателя. Это нужно для того, чтобы не получить ожог при откручивании приемной трубы.
4. Приступаем к работе, и выкручиваем гайку хомута крепления приемной трубы ключом на «17» (при наличии такого крепления).
5. Ключом на «14» выкручиваются три гайки крепления приемной трубы к выпускному коллектору. Эти гайки, как правило, прикипают, поэтому могут возникнуть трудности с их вывинчиванием. Чтобы упростить процесс, предварительно зачищаем их металлической щеткой, и обрабатываем WD-40.
6. Ключом на «17» вывинчиваются болты крепления металлической пластины, к которой фиксируется хомут крепления приемной трубы (при ее наличии).
7. Опускается приемная труба, тем самым освобождая доступ к поддону картера двигателя Ланос. Снимать ее полностью не нужно.
8. Ключом на «10» выкрутить болты крепления пластиковой крышки механизма ГРМ.
9. Переходим к выкручиванию 15 болтов крепления поддона картера Ланос, используя ключ на «10».
10. Все 13 болтов расположены на виду, и доступ к ним свободный. Два болта со стороны маховика спрятаны под пластиковыми заглушками (при их наличии).
11. Именно с вывинчиванием этих двух болтов у владельцев автомобилей Ланос и Шанс 1.5 возникают трудности. Болты расположены в канале (для наглядности ниже показано фото).
12. Главная трудность в том, что добраться до них при помощи стандартной головки ½ дюйма невозможно. Для этого понадобится инструмент с размерностью 3/8 дюйма.
13. Выкручиваются 4 болта крепления поддона к коробке передач. Один болт находится со стороны коробки. Показано на фото ниже.
14. Два болта находятся с одной стороны.
15. И еще один расположен с другой.
16. После этого можно снимать поддон. Для этого используем нож, и проходим по периметру детали. Крышка плотно прилегает к двигателю, поэтому не нужно пытаться ее оторвать или отбить, так как можно ее повредить.
17. Снятый поддон подлежит комплексной очистке и промывке.
18. Для проведения работ по очистке необходимо выкрутить 8 болтов на 10, которыми крепится пластина. Произвести очистку отложений, и промыть деталь до состояния, как показано на фото ниже.
19. Не забываем удалить остатки старого герметика по периметру поддона и на блоке двигателя.

Независимо от того, что стало причиной снятия крышки картера Ланос и Шанс 1.5, в любом случае необходимо обязательно очистить его внутреннюю часть, а также демонтировать маслоприемник, и почистить металлическую сеточку. Если поддон картера нуждается в ремонте, то после устранения дефектов с использованием сварочного оборудования, приступаем к сборке. Если деталь не подлежит ремонту, то понадобится купить новый поддон, стоимость которого для автомобилей Ланос и Шанс составляет около 3000 рублей. Видео инструкция по снятию устройства Дэу Ланос 1.5.

Зачем нужны сальники и как они устроены

Цилиндры двигателя нуждаются в защите от проникновения в камеру сгорания посторонних веществ. Именно сальники (или маслосъемные колпачки) играют роль своего рода защитников. Их задача – не допустить проникновения масла во время работы штоков клапанов. Если колпачки утратили свою функцию, их нужно обязательно заменить. Иначе на стенках мотора начнет появляться нагар, что приведет к повышению расхода масла.

Маслосъемные колпачки имеют очень простое строение. Они состоят всего из трех элементов:

1. Основание. Это каркас сальника, который выполнен в виде стальной втулки. Этот элемент обеспечивает прочность запчасти.
2. Пружина. Она нужна обеспечивает герметичность механизма, плотно прижимая резину к штоку клапана.
3. Колпачок. Это основной элемент устройства, изготовленный из каучука. С его помощью устраняются излишки масла на штоке.

Замена прокладки поддона картера на ВАЗ 2110 своими руками

Собственно, для чего необходима эта самая прокладка картера? Двигатель «десятки» включает в себя множество агрегатов, узлов и систем. Картер является корпусом двигателя и играет важнейшую роль. Ведь именно он вмещает все основные элементы двигателя внутри себя и обеспечивает им необходимую защиту, позволяет циркулировать маслу.

Основные причины для замены

На самом деле замена прокладки поддона картера у ВАЗ 2110 может потребоваться в случае ее повреждения. Причин не так уж и много:

• Удары по поддону картера;
• Деформация прокладки;
• Воздействие высокого внутреннего давления, которое нарушает целостность прокладки;
• Стечение сразу нескольких факторов одновременно.

Признаки неисправности

Если неправильно выполнить замену, разрыв может произойти вновь, внутрь картера попадут инородные частицы, герметизация будет недостаточной, что приведет к поломке двигателя или его отдельных компонентов.

Казалось бы, простая прокладка, но какой груз ответственности лежит на ней.

Чтобы определить необходимость замены прокладки, стоит обратить внимание на характерные признаки подобной проблемы:

1. Течет масло.
2. В масляной системе наблюдается снижение давления.
3. Уровень масла падает интенсивнее обычного.

Подготовка к работе

Большую роль в удачно проведенной замене прокладки поддона картера играет подготовка. Собственно, большого труда это мероприятие не составит.

• Загоните автомобиль на яму или поднимите при помощи подъемника;
• Обеспечьте качественный свет, чтобы вы имели возможность внимательно осмотреть состояние поддона;
• Снимите защиту картера, если предварительно вы ее установили на свой ВАЗ 2110;
• Поддон картера необходимо очистить, поскольку на нем скапливается большое количество грязи и масла. Также рекомендуется очистить прилегающие к поддону картера участки;
• Обнаружить течь проще всего на разогретом двигателе, но только при холостых оборотах. Это повысить давление в масляной системе, и покажет, насколько серьезная проблема с утечкой масла через прокладку поддона картера.

Замена прокладки поддона

Сейчас достаточно популярными стали различного рода герметики и добавки, которые позволяют устранять течи. Но это все происки маркетинговых компаний. На самом деле толку в этих средствах мало. Герметик может дать только временный результат, чтобы вы успели доехать до гаража или СТО, где можно будет поменять прокладку.

Попытки использовать подобные методы порой заканчиваются печально. Давление повышается, разрыв становится еще больше, масло вытекает чуть ли не полностью. Если подобная проблема застанет вас в пути, далеко от СТО, никто вам не позавидует.

Сейчас мы вам расскажем, как именно это делается.

1. Снимать поддон картера необходимо в случае протечки или во время ремонта двигателя. Если вам потребовалось отремонтировать мотор, а прокладку вы ранее ни разу не меня, советуем совместить эти два мероприятия.
2. Также демонтаж картера и установка новой прокладки дает возможность выполнить другую полезную процедуру для вашего автомобиля — замену масла. Совместите их.
3. Первым делом снимите брызговики с передних колес автомобиля.
4. Теперь слейте масло. Если вы хоть раз его меняли, проблем на этом этапе возникнуть не должно.
5. Открутите три болта, которые крепят нижнюю крышку картера сцепления и демонтируйте ее.
6. Вооружитесь головкой на 10, с помощью которой выкручиваются все 16 болтов, отвечающих за крепление поддона картера.
7. Снимите поддон. Его желательно будет очистить, как следует промыть специальными средствами.
8. Сняв поддон, вы обнаружите на стыках прокладку. Если машина эксплуатируется достаточно давно, состояние ее будет не из лучших. Но вам уже все равно, поскольку вы планируетhttpе ее менять.
9. Удалите с места стыка старую прокладку, очистите поверхность от всевозможных загрязнений. Чем чище окажется соединение, тем надежнее сядет новая прокладка на свое законное место.
10. Все стыки рекомендуется укрепить при помощи специального автомобильного герметика. Сама по себе прокладка хорошо справляется с поставленной задачей, но никогда не лишним будет дополнить ее степень защиты. Герметик — это доступное удовольствие для каждого автовладельца.

Как видите, процедура замены прокладки поддона картера у отечественного автомобиля ВАЗ 2110 не представляет собой ничего сложного. Постарайтесь совместить выполнение сразу нескольких процедур, раз вы решились снимать поддон.Будем надеяться, что ремонтировать двигатель вам не придется, «десятка» послужит верой и правдой еще много лет.
