Кнопка гбо 2 поколения

Газовый клапан с фильтром

Этот клапан автоматически перекрывает подачу газа от баллона к двигателю.

Газовый клапан закрыт, когда на него не подано напряжение (12v). Когда электрическая цепь замкнута клапан открывается и открывает подачу газа.

Газовый электромагнитный клапан Lovato На поверхности клапана нанесены стрелки, которые указывают направление потока газа — то есть от баллона к двигателю.

Средняя стоимость клапана —

Газовые клапаны, варианты и стоимость Клапан фиксируется в вертикальном положении, обычно на стенке двигательного отсека.

В клапане также установлен — Фильтр (для очистки поступающего газа). Фильтры бавают разных размеров и форм, все зависит от типа используемого клапана.

Варианты фильтров Стоимость фильтра также зависит от его типа и составляет 100-150 рублей.

Нержавеющий карбюратор

Переключатель типа топлива для карбюраторного автомобиля имеет индекс «G» и три положения:

• Я. режим работы только на бензине. В этом режиме работы работает бензонасос, и все газовое оборудование отключается;
• 0. режим работы, в котором обе энергосистемы выключены. Позволяет вырабатывать содержимое поплавковой камеры карбюратора перед переходом на газ. Этот режим работы необходим для предотвращения одновременной заправки двигателя двумя видами топлива.
• II. режим работы только газ. Автомобиль запускается и работает исключительно на газе, подача топлива к газовому насосу не используется. В весенне-летний сезон вообще можно водить машину без бензина.

READ Пропала Зарядка Ваз 2109 Карбюратор

На передней панели устройства расположены светодиодные индикаторы, которые сигнализируют о том, какое топливо используется в данный момент.

На боковой панели устройства расположен потенциометр, который регулирует время подачи газа. В случае, если двигатель по какой-либо причине не запускается или не запускается в течение этого периода времени, подача газа прекращается автоматически.

Большинство кнопок бензиновых переключателей дополнительно снабжены указателем количества газа, оставшегося в цилиндре.

Дополнительное оборудование ГБО для работы двигателя

Датчик массового расхода воздуха

Газобаллонное оборудование 2 поколения в отличие от первого в своем арсенале имеет дополнительный датчик массового расхода воздуха, который подключается к дроссельной заслонке. Его показаниями руководствуется блок управления двигателем в управлении системой впрыска топлива. Исходя из показаний этого датчика, система управления определяет количество топлива, которое необходимо подать в двигатель в данный момент для образования правильной смеси.

Сам по себе датчик представляет из себя мелкую металлическую сетку, по центру которой проходит нить, выполненная из платины. Ниточка нагревается до температуры свыше 700 градусов Цельсия. Проходящие потоки воздуха охлаждают нить, и по степени и скорости ее охлаждения датчик определяет, сколько через систему прошло воздуха.

Установка датчика массового расхода воздуха позволяет определять правильный угол опережения зажигания

Его напряжение изменяется и преобразуется в электрический сигнал, понятный блоку управления. При выключенном двигателе расхода воздуха и нагрева нет. Подключение датчика к месту установки и блоку управления производится с помощью провода, идущего в комплекте.

Датчик давления во впускном коллекторе

Для достижения правильной работы двигателя в системах газобаллонного оборудования второго поколения дополнительно устанавливают датчик давления во впускном коллекторе. Установка датчика давления производится во впускном коллекторе, и он необходим для сохранения правильной работы двигателя на различных оборотах. Такие датчики используются в бензиновых двигателях повсеместно и являются частью их системы управления. Датчик кооперируется с электронным блоком управления ГБО. Он рассчитывает плотность воздуха, его расход и оптимизирует процесс образования смеси и подачи топлива. Датчик может быть альтернативой датчику расхода воздуха и так же точно определять необходимый расход газа. Подключение датчика к месту установки и блоку управления производится с помощью провода, идущего в комплекте.

Датчик давления впускного коллектора необходим для сохранения правильной работы двигателя на различных оборотах

Датчик положения дроссельной заслонки

Датчик положения дроссельной заслонки является еще одним дополнительным датчиком системы ГБО второго поколения. Его установка позволяет определять степень открытия дроссельной заслонки. Когда карбюратор или инжектор работают на газе, его топливная карта должна меняться. Подключение датчика к месту установки и блоку управления производится с помощью провода, идущего в комплекте.

Датчик положения коленвала

ДПК служит для синхронизации впрыска и зажигания. Наличие такого датчика подразумевается для ГБО второго поколения при монтаже на инжектор. Данные ДПК контролируют ЭБУ мотора, он устанавливает количество газа для камеры сгорания. Этим датчиком можно отрегулировать и угол поворота распределительных валов. Если в двигателе имеется адсорбер, происходит регулировка и его работы. Эти датчики могут работать на базе эффекта Холла и помогать определять необходимый расход газа. Подключение датчика к месту установки и блоку управления производится с использованием провода, идущего в комплекте.

Датчики температуры

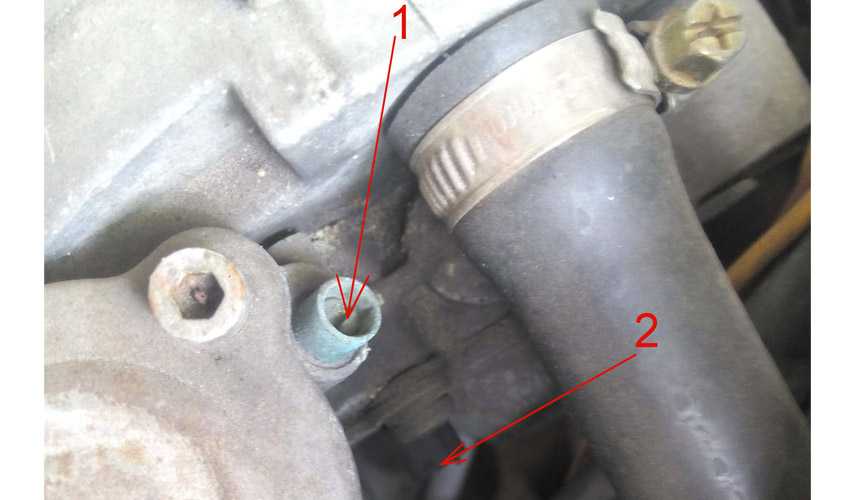

Датчики температуры, всего их два, так же располагаются в ДВС.

Датчик температуры редуктора охраняет его от перемерзания

Первый определяет работу системы охлаждения, установка второго производится прямо на редуктор и охраняет его от перемерзания. Подключение датчика к месту установки и блоку управления выполняется с использованием провода, идущего в комплекте.

Развитие газового оборудования

Плюсы и минусы, которые даёт газовое оборудование при установке на автомобиль, привели к тому, что технология постоянно развивается. В ходе устранений различных недочётов и приспосабливания системы ГБО на разные виды двигателя появилось несколько поколений систем. На сегодняшний момент их шесть.

Начальное поколение в своей работе основывалось на принципе, при котором газ подавался в двигатель благодаря механической системе регулирования. В процессе участвовал редуктор вакуумного или электронного типа. Дозировка газа, подаваемого в двигатель, была основана на механическом принципе.

Однако механическое регулирование имело в своей основе ряд недостатков, которые частично были устранены в следующем поколении систем. Теперь процесс происходил с использованием электронного редуктора и блока управления. Последний получал информацию от датчиков (количество кислорода, частота вращения коленвала и положение дроссельной заслонки). На основе этих данных происходило поддержание на необходимом уровне газовоздушной смеси. Регулирование происходило при различных режимах работы двигателя.

Дозировку газа и его подачу в двигатель в системах третьего поколения осуществлял газовый инжектор.

Добавился датчик абсолютного давления газа, а также возможность распределённого синхронного впрыска газа во впускной коллектор с помощью механических форсунок. Сами форсунки работали за счёт увеличения или снижения давления газа. Проблемой третьего поколения стало то, что корректировка объёма поступающей смеси происходила медленно. Несмотря на это, плюсы этого поколения — в надёжности оборудования.

Проблема была решена при разработке систем четвёртого поколения, которые на данный момент являются самыми распространёнными и сбалансированными. Минусы более ранних версий были решены. Системы 4 поколения обеспечивают параллельный или распределённый последовательный впрыск топлива. Дозировка газа, поступающего топлива точнее, чем в предыдущих поколениях ГБО. Блок управления системой является аналогом стандартного бензинового ЭБУ. Расчёты подачи газа производятся с учётом работы бензиновой топливной системы, так как его работа синхронизирована с ЭБУ, который отвечает за подачу стандартного топливо.

При переключении на газ ЭБУ симулирует работу бензиновых форсунок, что предотвращает возможность появления ошибок стандартного ЭБУ. Оборудование этого поколения меньше всего влияет на ресурс двигателя.

Поколение 4+ было разработано для моторов с впрыском топлива непосредственно к свечи зажигания. Механизм работы ГБО данного поколения основан на том, что два вида топлива (бензин и газ) подаются в двигатель единовременно в соотношении 1 к 4. Такой принцип был положен в основу разработок следующих поколений.

Watch this video on YouTube

Особенностью систем следующего, пятого поколения является то, что в них газ на форсунки подаётся в жидком виде. Однако их ахиллесовой пятой стал топливный насос. Данный элемент часто выходит из строя из-за качества использующегося газа, а также конденсата. Стоит отметить, что конденсат содержится в любом газе, его добавляют для того чтобы оперативно по запаху определить утечку. Но именно из-за него приходится постоянно менять топливный насос, при этом цена элемента довольно высока. Это уменьшает конкурентные преимущества оборудования.

Шестое поколение также основано на подаче газа в жидком виде и имеет ряд недостатков пятого поколения.

Кроме того, при подаче объединённой бензино-газовой смеси в двигатель из-за особенностей управления системы газ может испариться до того момента, пока попадёт в коллектор.

Вследствие проблем, возникающих у газобаллонного оборудования последних двух поколений, наибольшей популярностью пользуется ГБО 4 поколения. Кроме того, стоит отметить, что его установка меньше всего затрагивает другие элементы авто. Поэтому, если выбирать, то лучше выбрать именно его.

Из чего состоит и как работает оборудование

ГБО 2 поколения (пропановое или метановое) применяется в автомобилях с моторами инжекторного и карбюраторного типа. Такое оборудование лучше всего подходит на машины до 3-го экологического класса (Евро 0,1,2). Начиная с евро 3 рациональнее устанавливать 4-ое поколение ГБО.

Устройство на карбюраторе

Комплектация ГБО 2 для карбюратора Комплект второго поколения включает:

• клапан заправочный;
• газовый баллон с мультиклапаном и датчиком уровня;
• заправочная, расходная магистрали;
• редуктор с фильтром грубой очистки (бывает выносной фильтр с электромагнитным клапан подачи газа);
• кнопка выбора типа топлива;
• дозатор газовой смеси (регистр мощности);
• устройство смешивания газа с воздухом (смеситель);
• электромагнитный клапан, перекрывающий доступ бензина в силовой агрегат при переводе его на газ.

Принцип работы оборудования 2-го поколения на карбюраторном двигателе следующий:

Запуск и прогрев двигателя происходит на бензине. Далее клавиша переводится в нейтральное положение для выработки топлива из поплавковой камеры карбюратора. Тем самым, в работу включается электромагнитный клапан, который перекрывает подачу бензина.

После чего переключатель ставится в положение подачи газа, активировав газовый клапан. Так газ, находящийся в баллоне в жидком состоянии, через мультиклапан и магистральный трубопровод поступает к редуктору. На этой стадии смесь проходит предварительную грубую очистку.

При прогреве редуктора от охлаждающей жидкости ДВС, сжиженный газ преобразуется в пар. В парообразной фазе топливо, проходя через регистр мощности, смешивается с воздухом в карбюраторе.

Затем готовая газовая смесь, попадая через впускной коллектор и клапаны ГБЦ, воспламеняется посредством искры в камере сгорания цилиндра двигателя.

Для обратного перехода к базовому топливу кнопка ГБО переводится в положение работы на бензине, минуя нейтральную позицию.

Схема на двигателях с инжектором

Комплект ГБО второго поколения для инжекторного ДВС

Здесь комплектация отличается несколькими составными элементами:

1. кнопка именно для инжекторной системы, но бывают и универсальные;
2. перед дроссельной заслонкой ставится смеситель с механизмом против хлопков;
3. эмулятор бензиновых форсунок;
4. эмулятор лямбда-зонда (требуется установка не на всех машинах).

Радикальных отличий в принципах работы обеих схем газового оборудования нет. Основные изменения внесены в конструкцию ГБО, по причине наличия в автомобиле с инжектором форсунок для подачи топлива (или моно инжектор – одна форсунка на все цилиндры). Которые контролируются штатным блоком управления двигателя (ЭБУ).

Переход двигателя на газ может осуществляться в полуавтоматическом режиме (среднее положение тумблера). Пока двигатель не наберет заданного количества об/мин (1500-2000), в камеру сгорания подается бензин. Затем автоматически происходит переключение на газ.

Эмулятор форсунок нужен для отключения бензиновых инжекторов, также он подаёт сигнал контроллеру (ЭБУ) имитируя их работу. За счёт этого блок управления, не выводит ошибку («check engine») о неработающих форсунках, путём сигнализации на панели приборов.

Эмулятор лямбда-зонда (датчик кислорода) блокирует вывод блоком управления ДВС ложной ошибки о бедной смеси топлива. Преимущества датчика:

• облегчает настройку ГБО за счёт вывода индикации качества смеси (бедная зелёный цвет, богатая красный);
• уменьшает расход газа в среднем на 7-10%;
• позволяет обнаружить реальные ошибки в работе двигателя.

Из-за возможных неисправностей в системе зажигания (пропуски искры) или газораспределительном механизме, в двигателе происходят хлопки. Причиной тому является воспламенение топлива во впускном коллекторе, это может привести к его разрыву.

ГБО второго поколения оснащается «антихлопковым» клапаном, который установлен в смесителе газа или может быть ещё дополнительный в корпусе воздушного фильтра.

Немного истории

Впервые подобный принцип работы запатентовал С. Браун еще в 1823 году, а первая серийная партия автомобилей отправилась с конвейера на витрины в 1860. В то время ГБО было рассчитано на использование обычного светильного газа, а технологии газогенерирования были примитивными. Сейчас возможности далеко вперед продвинулись, а бешеный скачок цен на бензин вызвал высокий спрос на подобную аппаратуру для альтернативных топливных систем.

Итальянский производитель ГБО Tomasetto — один из крупнейших и авторитетнейших в своей области уже 30 лет. Поколения сменяются, но оборудование, которое производится на фирменном заводе Tomasetto неподалеку от Венеции в Касте-Негро, всегда востребовано и пользуется заслуженной популярностью из-за наилучшего на рынке соотношения качество-цена. Компания выпускает как электронные и вакуумные редукторы (так называемые ГБО 2-го поколения), так и новые компьютеризированные для инжекторных двигателей, совместимые с управлением Тамона TGStream PM.

Что нужно учитывать?

Да, есть множество нюансов, которые обязательно вам следует соблюдать при монтаже ГБО на автомобиль ВАЗ 2106. В статье приведено видео, в котором рассказано более подробно обо всех тонкостях. Впрочем, этот раздел будет актуален для любой марки и модели автомобиля, так как в нем описаны тонкости монтажа газового оборудования. Начнем с самого начала – с баллона. Его нужно ставить таким образом, чтобы ось мультиклапана располагалась под углом к горизонтальной плоскости.

Причем угол должен быть ровно 30 градусов. Ни на градус больше или меньше. Если установить под иным углом, ДУТ будет показывать «погоду», а забор топлива из емкости окажется нестабильным. Поэтому когда проводится установка, нужно обращать на все, даже самые незначительные, моменты, иначе цена неверного монтажа будет невероятно высокой.

Штуцер для заправки на автомобиле ВАЗ 2106 лучше всего закреплять в задней части, прямо под бампером. Магистраль прокладывается по днищу автомобиля. Все эти работы следует проводить на смотровой яме, так как установить трубки без нее практически невозможно. Прокладка их своими руками осуществляется довольно просто. Главное – это установка магистрали рядом с бензиновой. Можно даже крепить ее к бензиновой трубке при помощи пластиковых стяжек.

Для кнопки выбора топлива никаких особых требований нет. Самое главное условие – чтобы ее было удобно включать. Чтобы установить бензиновый клапан, необходимо разрезать топливный шланг на промежутке между насосом и карбюратором. А вот газовый необходимо устанавливать в подкапотном пространстве с правой стороны

Обратите внимание на монтаж редуктора-испарителя. Своими руками его установить несложно, но следует придерживаться некоторых требований:

1. Его расположение должно быть ниже, нежели самый верхний патрубок, идущий на печку.
2. Расположение его должно быть продольное, это позволит избежать неполадок с диафрагмой при резком наборе скорости или торможении.

Монтаж смесителя тоже имеет некоторые особенности. Ставится он в карбюраторе, находится между двух половин – корпусом дроссельной заслонки и самого карбюратора. Само собой, увеличивается высота, поэтому необходимо приобрести необходимое количество болтов. Их длина должна быть больше, нежели стандартных, на три витка.

Регулировка

После окончания проверок начинаем регулировку системы.

• Переключив тумблер на кнопке выбора вида топлива, на котором работает автомобиль, в положение «Бензин» заводим двигатель автомобиля в обычном режиме и прогреваем его на бензине до рабочей температуры (80-90°С).
• Пока двигатель прогревается до рабочей температуры на дозаторе выкручивают винт/винты для полного открытия канала поступления газовой смеси к смесителю.
• Винт подачи смеси во 2 камеру закручиваем до упора.

На редукторе испарите есть 2 винта:

• 1-й – винт холостого хода им регулируют количество пропан-бутановой смеси, которая будет подаваться в двигатель при закрытой мембране редуктора.
• 2-й винт чувствительности, которым регулируется момент открытия мембраны и давление газа при нажатии на дроссель.

1. Перед началом регулировок винт 1 заворачиваем до упора, потом откручиваем на  1 оборот, винт 2 заворачиваем до упора и откручиваем на 3 оборота.
2. При достижении двигателем рабочей температуры (80-90°С) переводим переключатель положения вида топлива в нейтральной положение (для двигателей  оснащенных карбюратором) для вырабатывания бензина из поплавковой камеры.
3. После полной выработки остатка бензина из поплавковой камеры (двигатель пытается заглохнуть) переводим тумблер кнопки выбора режимов топлива в положение «ГАЗ».
4. Винтом 1 стараемся выставить обороты холостого хода порядка 750-850 об/мин. Не давая двигателю заглохнуть с помощью дроссельной заслонки.
5. После выставления устойчивого холостого хода начинаем аккуратно заворачивать винт 2 и искать момент, когда автомобиль начнет менять свою работу, пытаясь заглохнуть.
6. Далее открытием дроссельной заслонки доводим обороты двигателя до 3000 -3500, поддерживаем их,  и начинаем закручивать винт подачи на смесителе (при 2 камерах закручиваем винт подачи «I» 1-й камеры)пока не услышим что двигатель становится «вялым» — это переходной момент.
7. После обнаружения такого поведения двигателя винт подачи на смесителе откручиваем на 0,5 – 0,75 оборота и так оставляем.
8. Заново винтом 1 на редукторе выставляем устойчивые обороты холостого хода порядка 750-850 оборотов. Откручиваем на 1 оборот винт подачи смеси на смесителе «II» во 2 камеру. Проверяем настройку редуктора и дозатора автомобиля в движении, при необходимости подкорректируем настройку.

При необходимости увеличения или уменьшения оборотов, при которых инжекторный двигатель сам переходит на работу на пропано-бутановой смеси, необходимо:

путем проворачивания регулировочного сопротивления на кнопке переключателе добиться необходимого значения нужного параметра.

Для карбюраторного автомобиля время задержки автоматического отключения газа при пуске двигателя на газовой смеси регулируется аналогично путем проворачивания регулировочного сопротивления на кнопке переключателе по часовой стрелке (уменьшает), против часовой  — увеличивает.

На этом регулировка ГБО 2 поколения заканчивается.

https://youtube.com/watch?v=5lSKDD-DrH4

Подключение и магистраль

После установки редуктор подключают к расходной газовой магистрали проходящей под кузовом автомобиля. Выбор материала для расходной магистрали на усмотрение заказчика, но преимущественно за термопластиковой трубкой(обычно на карбюраторный легковой автомобиль используют 6 мм магистраль).

Магистраль прокладывают вдали от горячих и подверженных постоянному движению частей. Для монтажа используются скобы с саморезами и пластиковые одноразовые стяжки (скобы и саморезы желательно чтоб были оцинкованные, а лучше нержавеющими, а стяжки устойчивыми к атмосферным влияниям и озоностойкими).

Достоинства

Правильная регулировка ГБО Ловато 2 поколения в инжекторе и карбюраторе может осуществляться своими руками. В сравнении с ГБО нового образца (4 и 5 поколений) редуктор ГБО 2 поколения несколько потерял актуальность. Однако это не указывает на то, что нет смысла его использовать. Отнюдь. Настоящие системы сохранились на почти всех автомобилях. Да и отдельные эксперты советуют ставить именно их. «Виной» тому – выдающиеся качества ГБО 2-го поколения:

• доступность и проверенное качество системы. Как результат – монтажные работы допускается выполнять собственными силами;
• фактически полное отсутствие электронной начинки, что кардинально упрощает регулировку;
• возможность починки отдельных компонентов, не покидая гаража. Выявив неисправность, не обязательно мчаться на СТО. Располагая базисными знаниями, можно своими руками выполнять всю необходимую работу;
• демократичная цена на оборудование. Закупка и монтаж ГБО классом больше обходится намного дороже. Совсем иначе обстоят дела с газобаллонным оборудованием 2-го поколения. Покупка и дальнейшая настройка газового оборудования на авто 2 поколения в сложившихся обстоятельствах, действительно, выручает.

Пару слов об устройстве редуктора ГБО

Понятие сути редукторных систем, которыми оснащается газовое оборудование, лежит через рассмотрение его общей концепции. Всем известно, что газ, представленный пропаном или метаном, находится в баллоне ГБО под большим давлением и в сжиженном состоянии. В стандартном виде подача такого топлива в камеры ДВС не представляется возможной, ибо для его работы нужно приготовить топливно-воздушную смесь. Именно приготовлением последней занимается типовой редуктор ГБО.

Отметим, что газовое оборудование не всех поколений оснащается редукторными системами. Так, к примеру, два последних поколения ГБО под номерами 5 и 6 не имеют данной аппаратуры, ибо поставка газа в них предусмотрена сжиженная. Однако на газобаллонном оборудовании 1-4 поколения редуктор является неотъемлемой частью системы. Во многом правильное функционирование газовых установок зависит от стабильной работы и настройки редукторной аппаратуры, о чём не стоит забывать.

Конструкционно, газовые редукторы ГБО любого поколения – это узлы-испарители, которые преобразуют сжиженный пропан или метан в испарённый газ, уже отправляемый во впускной тракт для смешивания с воздухом, а затем в камеры сгорания мотора. Устройство узла предполагает систему из нескольких последовательно располагающихся камер, разделённых между собой клапанами. Принципы работы редуктора ГБО 2-4 и частичного первого поколения заключаются в следующем:

• Газ в сжиженном формате подаётся до впускного тракта редуктора, называемого разгрузочным клапаном;
• Последний производит дозировку и грамотное распределение топлива, что осуществляется либо механическим путём (на вакуумных редукторах), либо электронным (на редукторах с электромагнитными клапанами и блоком их управления);
• После этого осуществляется испарение газа, и он поступает непосредственно в двигатель через его коллектор, где и смешивается с воздухом.

В любом режиме работы двигателя ему требуется не сжиженный газ, а топливно-воздушная смесь, готовящаяся в отмеченном выше порядке посредством испарения. Для осуществления последнего используются специальные испарительные элементы и их камеры. В зависимости от того, через какое количество камер проходит газ до момента полного испарения, выделяют одноступенчатые, двухступенчатые и трёхступенчатые редукторы ГБО. Вне зависимости от способа организации испарения в его процессе неизменно меняется давление в камерах, как правило, в меньшую сторону. На сегодняшний день наибольшую популярность имеют редукторные системы с двумя испарительными камерами, которые используются на ГБО от Ловато, ГБО на метане и аппаратуре .
