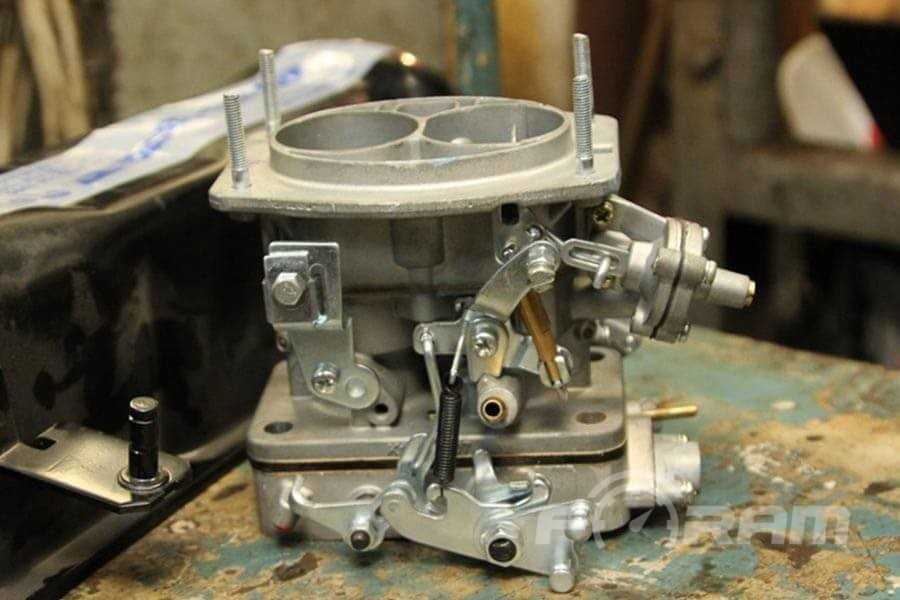

Что такое карбюратор и в чем его секрет?

Основные проблемы в карбюраторе и способ их устранения

Приведём пример наиболее распространённых неисправностей в топливной системе автомобиля зависящих от неисправности карбюратора.

• Отсутствует подача топлива

Отворачиваем от карбюратора топливопровод и задействуем рычаг ручной прокачки или же, подставив под шланг ёмкость для бензина (возможна небольшая утечка), проворачиваем вручную коленвал. Если топливо поступает, то просто промываем фильтр входного штуцера, сам топливный насос в порядке. Если же топливо не идёт, осматриваем насос — есть пятна от бензина, то подтягиваем стяжные корпусные винты. Так же можно промыть (заменить) клапаны и фильтры, и при необходимости диафрагму.

• Отсутствие холостого хода

Неправильная работа двигателя на холостых оборотах может быть вызвана тем, что карбюратор подаёт обеднённый состав топливной смеси. Это можно определить на слух или посмотрев в первую камеру карбюратора, там, на стенках будут видны капельки топлива. Постепенное обогащение смеси приведёт к стабилизации работы двигателя.

Необходимо так же проверить состояние электромагнитного запорного клапана. В подавляющем большинстве случаев, он просто слетает с разъёмов, нарушая работу двигательной системы. При правильной регулировке карбюратора, снятие проводов с ЭМК (электромагнитный клапан) ведёт к остановке двигателя.

• Высокие обороты двигателя на холостом ходу

Скорее всего, неисправность дроссельной заслонки. Изменяем положение рычажка относительно регулировочного винта, полностью прикрывая входное отверстие в камере. Для самостоятельной регулировки необходимо знать, что при полностью нажатой педали газа, заслонка должна быть открыта до конца.

• Затруднён пуск холодного двигателя

Причина кроется, скорее всего, в высоком уровне топлива в поплавковой камере карбюратора. Такие нарушения происходят при неисправном запорном клапане или держателе поплавка. На уровень действует и состояние самого поплавка, который при необходимости надо проверить на герметичность, демонтировав и опустив в воду с температурой 80 градусов. Так же в этом случае надо проверить сетчатый фильтр, который расположен под пробкой.

• Двигатель не запускается

Если проблема в карбюраторе, то причиной может стать воздушная заслонка, которая не закрывается полностью. Что бы самому отрегулировать приводы заслонки, надо знать, что при полностью утопленной рукоятки «подсоса», она должна быть открыта. Следует так же упомянуть тот факт, что если воздушная заслонка полностью не открывается, это неотвратимо ведёт к увеличению расхода топлива, а настроить обороты холостого хода становится невозможно.

Принцип работы карбюраторного двигателя

Принцип действия карбюраторного двигателя относительно простой и складывается из четырех тактов, которые совпадают с движением вверх и вниз в последовательности один за одним:

  • Первый такт — впуск; клапан впуска отворяется и в цилиндр доставляется новая смесь от системы питания.
  • Второй такт — сжатие; поршень сдавливает горючую смесь в камере сгорания. Все клапаны прикрыты.
  • Третий такт — расширение; происходит возгорание сдавленной горючей смеси от свечи зажигания. Смесь сжигается достаточно быстро при неизменном объеме, который соответствует объему самой камеры сжатия. Это основная характерность работы карбюраторного двигателя. При перегорании формируются газы, которые двигают поршень книзу и передают движение коленвалу.
  • Четвертый такт — впрыск; коленвал вращается и выбрасывает из цилиндра отработанные газы через приоткрытый клапан выпуска.

На этом один рабочий цикл карбюраторного двигателя заканчивается.

При первом такте клапан впуска уже в открытом виде при подходе поршня и благодаря высокой скорости движения поршня рабочая смесь продвигается к цилиндру и еще какое-то время при поднятии поршня во втором такте.

Простейший карбюратор устройство и принцип работы

Простейший карбюратор состоит из двух основных частей: смесеобразующего устройства и поплавковой камеры. В смесеобразующем устройстве происходит приготовление горючей смеси, а поплавковая камера является резервуаром, откуда топливо подается для смешения с воздухом.

Смесеобразующее устройство карбюратора имеет входной воздушный патрубок, диффузор, смесительную камеру, дроссельную заслонку, выходной патрубок. Выходной патрубок обычно заканчивается фланцем, которым карбюратор крепится к впускному трубопроводу двигателя.

Рекламные предложения на основе ваших интересов:

На входном патрубке устанавливают шланг для подвода воздуха или непосредственно воздушный фильтр. Диффузор является местным уменьшением сечения смесеобразующего устройства. Благодаря диффузору улучшаются условия распыливания топлива, так как при работе двигателя в самом узком сечении диффузора создается максимальная скорость воздушного потока. В этом месте устанавливают распылитель, представляющий собой трубку, выведенную в диффузор. Через распылитель происходит истечение и распыление топлива.

Поплавковая камера содержит поплавковый механизм, состоящий из поплавка и игольчатого клапана. Поплавок закреплен шарнирно на стенке поплавковой камеры. На рычаг поплавка опирается запорная игла игольчатого клапана.

При подаче топлива через штуцер в поплавковую камеру поплавок всплывает и своим рычагом поднимает запорную иглу, закрывая игольчатый клапан. Как только уровень топлива в поплавковой камере достигнет заданного предела, игольчатый клапан закроется полностью и поступление топлива в камеру прекратится. При расходовании топлива из поплавковой камеры поплавок опускается и приоткрывает игольчатый клапан. В поплавковую камеру вновь начинает поступать топливо до момента достижения заданного уровня. Таким образом, поплавковая камера с помощью поплавкового механизма обеспечивает поддержание заданного уровня топлива при всех режимах работы двигателя.

В нижней части поплавковой камеры располагают главный жиклер. Его основное назначение состоит в дозировании топлива для получения горючей смеси нужного состава. Жиклер представляет собой пробку с центральным калиброванным отверстием. Диаметр калиброванного отверстия жиклера выбирается в зависимости от требуемого расхода топлива. Большое значение для образования горючих смесей имеет также длина калиброванного отверстия жиклера, углы входных и выходных фасок, диаметры каналов в теле жиклера. Главный жиклер может быть установлен в нижней или верхней части распылителя.

При вращении коленчатого вала двигателя во время тактов впуска и при открытой дроссельной заслонке через смесительную камеру карбюратора проходит воздух. Внутри диффузора скорость потока воздуха значительно возрастает, и на выходе рыспылителя создается разрежение. При этом в поплавковой камере вследствие наличия отверстия давление остается равным атмосферному. Из-за разности давлений в поплавковой камере и в распылителе топливо начинает перетекать через главный жиклер и распылитель в виде фонтанчика, попадая в горловину диффузора. Здесь струя поступающего воздуха дробит вытекающее топливо на мелкие капельки, которые перемешиваются с воздухом, испаряются и образуют горючую смесь.

Образование горючей смеси в смесительной камере карбюратора происходит не в полном объеме. Часть топлива в виде капелек не успевает испариться и перемешаться с воздухом. Неиспарив-шиеся капельки топлива движутся в потоке воздуха и оседают на стенках смесительной камеры и впускного трубопровода. Топливо, осевшее на стенки, образует пленку, которая движется с малой скоростью. Чтобы испарить пленку топлива, впускной трубопровод при работе двигателя подогревается. Чаще всего используется жидкостный подогрев (от системы охлаждения двигателя) или подогрев теплом отработавших газов. Таким образом, можно считать, что образование горючей смеси заканчивается в конце впускного трубопровода двигателя.

Внутреннее устройство

Несмотря на то что инжектор считается более подходящим и совершенным, на дорогах все еще остается огромное число машин, мотор которых снабжен карбюратором.

Как говорилось ранее, практически в каждой машине стоит карбюратор поплавкового типа. Простой агрегат состоит из двух главных камер: смесительной и поплавковой. Роль поплавковой заключается в дозировке и сохранности горючего; поддерживается неизменная подача топлива при различных условиях эксплуатации двигателя.

Внутри узла есть углубление со встроенным поплавком, связанным с клапаном игольчатого вида, который расположен в канале бензонасоса. В момент расхода поплавок опускается, в следствие канал открывается, и топливо закачивается в углубление.

Вторая камера гарантирует перемешивание горючего. Для такого действия существует диффузор – специально суженый участок; он помогает придать ускорение проходящему потоку воздуха.

Чтобы иметь полное представление о том, как выглядит внутреннее устройство агрегата, рекомендуем просмотреть видеоролик:

Зачем нужны чистка и регулировка карбюратора

Заводские настройки карбюраторов Солекс/Озон рассчитаны на определенное качество топлива и усреднённую манеру езды водителя, и производятся на конкретном двигателе. И если автомобиль эксплуатируется в соответствии с инструкциями производителя и на качественном топливе, то регулировки карбюратора можно избегать достаточно длительное время.

При этом параметры содержания вредных веществ в выхлопных газах нужно проверять на техническом осмотре с периодичностью от двух лет (если машина не старше 7 лет) до одного года (что для автомобилей с карбюраторным двигателем более вероятно).

Процесс регулировки карбюратора осуществляется двумя винтами и вполне может быть выполнен самостоятельно (во всяком случае, на исправно работающем карбюраторе). Рекомендуем посмотреть видео в конце статьи.

Операции здесь простые: последовательным закручиванием винтов качества и количества добиваются устойчивой и плавной работы двигателя в диапазоне 800-900 об/мин (для зимнего времени рекомендуется диапазон 900-1000 об/мин).

При самостоятельной регулировке карбюратора необходимо помнить, что она производится на прогретом двигателе.

Иное дело, когда проявляются неисправности, которые могут быть связаны с работой карбюратора. Чаще всего это перелив бензина в поплавковой камере и неустойчивые обороты на холостом ходу. В первом случае необходима регулировка положения поплавка (соответственно игольчатого клапана) либо замена деталей камеры, а во втором чаще всего виноват не карбюратор, а «заедание» троса «газа», которое необходимо устранить.

Иногда неисправности карбюратора могут проявляться в провалах и рывках при езде или вялом наборе мощности. Однако схожие симптомы могут происходить и из-за неисправностей системы зажигания или топливоподачи, поэтому прежде чем разбирать карбюратор необходимо убедиться в исправности этих систем.

Качество топлива также может значительно влиять на работоспособность карбюратора, поэтому необходимо периодически (хотя бы раз в 50 тыс. км, а при заведомо плохом топливе чаще) чистить его от загрязнений и отложений. Средств для очистки сейчас достаточно много, следует только помнить, что наиболее агрессивные из них могут причинить вред неметаллическим деталям (например, материалу диафрагм).

Во избежание попадания внутрь карбюратора тканевых остатков удаление старого топлива обычно производят резиновой грушей.

Для очистки жиклёров обычно будет достаточно продуть их сжатым воздухом, и только в запущенных случаях может понадобиться прочистка с помощью мягкой медной проволоки.

Тюнинг карбюратора

Доработка или другими словами тюнинг карбюратора производится дабы достичь максимальной мощности. На впуске, карбюратор автомобиля, должен иметь минимальное сопротивление, поскольку по-другому сложно добиться приемлемого качества смеси и наполнения цилиндров при средних и высоких оборотах двигателя. Выжимать максимум мощности на больших оборотах дает расточка второй камеры и подъем впускных клапанов выше 10,25 мм (актуально для двигателей 1.5 л с высокими распредвалами).

Доработанный карбюратор с диаметром диффузоров 24/24 дает прибавку при установке даже тюнинговый мотор. Но стоит отметить, что на малых оборотах и частичных нагрузках двигателя, обычное увеличение диаметра диффузоров приведет к ухудшению его работы, поскольку снижается разряжение в области диффузора и ухудшается распыление бензина и гомогенизации смеси.

Доводка карбюратора

– это не только замена всех топливных жиклеров на другие, большего сечения, а изменение всех тарировочных данных карба и его начинки. Также в конструкцию карбюратора вводятся дополнительные дозирующие системы. С этой целью в корпусе карбюратора сверлятся дополнительные дозирующие каналы.

Связанные термины

  • Топливный фильтр
  • Дроссельная заслонка
  • Бензонасос

Немного истории

Ранние разработки на заре эпохи двигателестроения использовали в качестве горючего светильный газ. Карбюратор таким двигателям на раннем этапе был попросту не нужен. Светильный газ поступал в цилиндры благодаря разрежению, которое образовывалось в процессе работы двигателя. Главной проблемой такого горючего являлась его высокая стоимость и ряд сложностей в процессе использования.

Вторая половина XIX века стала тем периодом, когда изобретатели, инженеры и механики во всем мире старались заменить дорогой светильный газ более экономичным, дешевым и доступным видом горючего для двигателя внутреннего сгорания. Лучшим решением стало использование привычного для нас сегодня жидкого топлива.

Стоит учесть, что такое топливо не может воспламениться без участия воздуха. Для приготовления смеси из воздуха и топлива потребовалось дополнительное устройство. Мало того, но смешивать воздух с горючим необходимо было еще и в нужных пропорциях.

Для решения этой задачи изобрели первый карбюратор. Устройство увидело свет в 1876 году. Создателем ранней модели карбюратора стал итальянский изобретатель Луиджи Де Христофорис. По своей конструкции и принципу работы первый карбюратор имел ряд существенных отличий от более современных аналогов. Для получения качественной топливно-воздушной смеси горючее в первом устройстве нагревалось, а его пары смешивались с воздухом. По ряду причин этот способ образования рабочей смеси не получил широкого распространения.

Разработки в данной области продолжились, а уже через год талантливые инженеры Готлиб Даймлер и Вильгельм Майбах создали конструкцию двигателя внутреннего сгорания, который имел карбюратор, работающий по принципу распыления топлива. Это устройство легло в основу для всех последующих разработок.

Модернизация

Главным направлением дальнейшей работы инженеров стала максимальная автоматизация всех процессов смесеобразования. Над совершенствованием конструкции карбюратора трудились лучшие умы многих компаний по производству автомобилей и сопутствующего оборудования. По этой причине можно встретить великое множество простых и сложных моделей карбюраторов от многочисленных мировых производителей.

Дальнейшее развитие

Карбюраторы стали активно вытесняться инжекторными системами только в конце XX века. До этого времени конструкцию карбюратора усиленно совершенствовали. Последними витками эволюции карбюраторного впрыска стали карбюраторы под контролем электроники. В таких карбюраторах имелось несколько электромагнитных клапанов, работу которых контролировало специальное устройство управления. Для примера можно упомянуть марку карбюратора Hitachi. В конструкции насчитывалось без малого 5 клапанов, а заслонки управлялись электронным способом.

Последнее поколение конструктивно сложных карбюраторов отлично демонстрирует уже упомянутая модель карбюратора Hitachi. Этот карбюратор устанавливался на автомобили марки Nissan в самом конце 80-х и в начале 90-х годов. Сложность этого поколения карбюраторов заключается в большом количестве вспомогательных устройств, особенно если сравнивать продукт Hitachi с примитивным «Солекс», который ставился на ВАЗ.

Вспомогательные устройства отвечали за стабилизацию работы карбюратора в различных режимах. К таким режимам и особенностям эксплуатации можно отнести резкий сброс газа, режим холостого хода в процессе простоя на автомобиле с автоматической КПП, выравнивание и стабилизацию оборотов силового агрегата после включении климатической установки, а также многие другие.

Доведенный до совершенства карбюратор последних поколений базово состоял из многочисленных устройств. Мы назовем только некоторые из них для ознакомления:

  1. Система регулирования температуры наружного воздуха;.
  2. Обогреватель впускного коллектора;
  3. Клапан прекращения подачи топлива;
  4. Клапан устройства обогащения смеси;
  5. Биметаллическая пружина воздушной заслонки в устройстве механизма открытия дросселя;
  6. Система быстрого холостого хода и т.д;

Такие устройства относятся к последним «электронным» карбюраторам. Дополнительные элементы в этих моделях были выполнены в виде отдельных аналоговых устройств. Устройства управлялись простейшей электроникой или работали по принципу саморегулирования (биметаллическая пружина).

Как работает карбюратор

Независимо от модели, принцип работы карбюратора аналогичен. Конструктивно любой карбюратор выполнен по следующей схеме: канал для создания топливовоздушной смеси, в котором есть специальное калибровочное отверстие для входа воздуха, поплавковая камера и выход для готовой смеси.

При работающем моторе во впускном коллекторе (элемент, соединяющий силовой агрегат и топливную систему) создаётся пониженное давление, по отношению к атмосферному. Это приводит к возникновению вакуума в карбюраторе. Благодаря этому в карбюратор, по специальному сужающемуся каналу затягивается воздух и выполняется захват бензина из топливной камеры. В процессе эти ингредиенты смешиваются, что приводит к созданию топливовоздушной смеси, которая воспламеняется в КЗ (камере сгорания) и заставляет двигаться поршни. Количество топлива в готовой смеси зависит от давления, создаваемого в смешивающей камере. Благодаря тому, что камера соединена с атмосферой, из-за разницы давления, бензин поднимается вверх, смешиваясь с воздухом. Далее смесь поступает в камеру сгорания. Сужение прохода ускоряет движение воздуха, что приводит к ещё большему его разряжению.

Обогащение смеси в карбюраторе

При запуске холодного двигателя смесь необходимо обогатить. В старых машинах был так называемый дроссель, который приходилось включать вручную в кабине водителя. С другой стороны, многие карбюраторы на автомобилях, выпущенных в 1990-х годах, также имели электронный контроль обогащения.

Без всасывания из-за небольшого потока воздуха через горловину всасывание достаточного количества бензина невозможно.

Другие типы карбюраторов снабжены дополнительным каналом подачи топлива возле дроссельной заслонки непосредственно из поплавковой камеры, с клапаном, перекрывающим канал после прогрева двигателя. Форсунка холостого хода также используется для обогащения смеси, что за счет подачи дополнительного топлива позволяет поддерживать соответствующие обороты двигателя.

Принцип работы карбюратора

Карбюраторы подразделяются на виды, а работа каждого вида осуществляется своим индивидуальным способом. К примеру, фитильные функционируют благодаря тому, что заставляют воздушные потоки просачиваться по поверхности пропитанных газом фитилей. Вследствие этого процесса происходит испарение паров бензина в атмосферу. Но, стоит признать, что о фитильных карбюраторах мы рассказываем для того, чтобы осветить полный обзор информации о карбюраторах. На самом деле этот метод давно перестали использовать, так как он устарел более сотни лет назад.

В основном карбюраторы сегодняшнего дня функционируют благодаря механизму распыления. Они работают за счёт эффекта Вентури с целью вытягивания бензина из камеры.

Все карбюраторы, которые работают по принципу Бернулли, обладают некоторыми особенностями. Изменение давления воздуха предсказуемо и прямо пропорционально скорости его движения. Это имеет большое значение, так как воздух, проходящий через карбюратор, содержит узкую сжатую трубку Вентури. Ее функция состоит в том, чтобы ускорять воздушный поток, проходящий через нее.

Воздух функционирует только благодаря педали акселератора. Она и дроссельный клапан, который расположен в карбюраторе – связаны между собой тросиком. Этот клапан закрывает трубку в момент не использования педали акселератора, а когда происходит нажатие на эту педаль, он ее открывает. Благодаря этому воздух проходит сквозь трубку Вентури.

Выходит, что происходит засасывание большего количества топлива из камеры для смешивания. Именно эти принципы лежат в основе работы карбюратора.

Подавляющее количество этих приборов оснащены дополнительным клапаном над трубкой Вентури (дроссель). Он частично закрыт, когда двигатель не работает, а это, в свою очередь, делает количество воздуха, которое способно пройти в карбюратор, меньше. Вследствие этого образуется более богатая смесь/воздух или топливо, поэтому дроссель откроется, когда двигатель придет в работу, и нагреется, ведь для эксплуатации ему больше не будет нужна богатая смесь.

Иные компоненты карбюраторной системы также разработаны с целью воздействия на воздушно-топливную смесь при различных условиях работы.

Advertisement

Карбюратор является сложным элементом, и вся его техническая работа тоже достаточно сложна.

Принцип работы

Простой карбюратор не способен обеспечить мотор подходящей, согласно составу, смесью на всех этапах работы. Автолюбитель кроме количества ТВС, обязан распоряжаться ее качеством благодаря рукояти «подсоса», связанной с атмосферной заслонкой.

При вытягивании ручки, створка закрывается и в смесительную камеру воздух поступает в меньшем количестве, а разрежение заполняется топливом наиболее усилено. Этот факт немаловажен, особенно при запуске двигателя в холоде, когда необходима богатая смесь, которая может загореться при отрицательных температурах.

Создание сбалансированной топливной смеси в камере механизма совершается не полностью. Часть горючего не может улетучиться и смешаться с атмосферой. Капли горючего, которые не успели испариться, перемещаются и оседают на стенах камеры и выпускных патрубков.

Горючее, которое оседает на стенах, формирует некую пленку, которая перемещается с небольшой скоростью. Для того чтобы улетучить пленку бензина, впускные патрубки при функционировании мотора подвергается подогреву. Большее распространение имеет жидкостный подогрев либо нагрев газами. Можно смело заявить, что генерация горючей смеси завершается в конце впускного трубопровода мотора.

Для чего нужна воздушная заслонка карбюратора?

На примере воздушной заслонки карбюратора Солекс 21083 ДААЗ разберемся для чего нужна воздушная заслонка, какие функции она выполняет, а так же какие неисправности в работе двигателя появляются в случае нарушения ее нормального функционирования.

— Что представляет из себя воздушная заслонка карбюратора Солекс?

Воздушная заслонка карбюратора Солекс 21083 — это фигурная пластина толщиной около миллиметра. В ней имеются два отверстия под винты крепления.

— Где расположена воздушная заслонка на карбюраторе Солекс?

Воздушная заслонка карбюратора Солекс 21083 установлена в его крышке, в верхней части патрубка первой камеры, на оси заслонки, над диффузором. На этой же оси имеется треугольный рычаг, связанный пружиной со штифтом на корпусе (пружина удерживает заслонку в закрытом положении). В свою очередь, штифт на самом рычаге входит в паз рычага управления воздушной заслонкой, что позволяет перемещая рычаг выставлять нужное положение заслонки.

Воздушная заслонка является элементом пускового устройства карбюратора.

Воздушная заслонка необходима для того, чтобы перекрыть сечение первой камеры карбюратора при пуске холодного двигателя автомобиля (в холодную погоду), тем самым создав условия для обогащения топливной смеси, необходимого для обеспечения этого самого пуска.

— Как работает воздушная заслонка?

Перед пуском холодного двигателя водитель вытягивает на себя рукоятку привода воздушной заслонки, соединенный с ней тросом рычаг управления воздушной заслонкой на карбюраторе перемещается и закрывает ее. Заслонка полностью перекрывает сечение патрубка первой камеры карбюратора. При этом дроссельная заслонка первой камеры слегка приоткрывается.

Условия для приготовления карбюратором богатой топливной смеси созданы: воздушная заслонка перекрыла доступ воздуха в карбюратор, теперь при пуске под действием разрежения из распылителей ГДС будет вытекать бензин сильно изменяя в свою пользу пропорцию «воздух/бензин» в топливной смеси. Что и нужно для обеспечения уверенного пуска холодного двигателя.


Пусковое устройство карбюратора 2108, 21081, 21083 Солекс взведено («подсос» вытянут на себя, воздушная залонка полностью закрыта). Топливная смесь будет богатой.

После пуска воздушная заслонка немного приоткрывается специальным диафрагменным механизмом приоткрывателя. Это позволяет слегка обеднить топливную смесь воздухом и не дать бензину залить свечи зажигания.


Элементы механизма приоткрывателя воздушной заслонки карбюратора Солекс 2108, 21081, 21083

По мере прогрева двигателя автомобиля водитель самостоятельно утапливает рукоятку привода воздушной заслонки пока она полностью не откроется.

При пуске прогретого двигателя богатая топливная смесь не нужна, соответственно перекрытия смесительной камеры карбюратора не требуется. Поэтому рукоятка привода должна быть утоплена и воздушная заслонка полностью открыта (занимает строго вертикальное положение).


Элементы пускового устройства карбюратора Солекс перед взводом (рукоятка «подсоса» утоплены). Топливная смесь будет сбалансированная.

По ряду причин воздушная заслонка может либо не закрываться полностью, либо полностью не открываться. И то и другое приводит к нарушению в работе двигателя автомобиля так как влияет на состав топливной смеси приготавливаемой карбюратором для того или иного режима работы.

Например, если при пуске холодного двигателя воздушная заслонка закрыта не полностью, то двигатель можно будет запустить только с нескольких попыток, так как в топливной смеси будет больше воздуха.

Или если на режиме холостого хода или мощностных режимах воздушная заслонка будет хотя бы слегка прикрыта, то не избежать перерасхода топлива.

Чаще всего причиной нарушения функционирования воздушной заслонки является неправильно отрегулированный ее привод. Помимо этого возможен перекос заслонки на оси и подклинивание троса или рычага управления заслонкой.

Примечания и дополнения

На карбюраторе Солекс 21083-1107010-31 регулировкой положения воздушной заслонки управляет полуавтоматическое пусковое устройство. На Солекс 21083-1107010-35 автоматическое двухступенчатое (зима-лето).

Twokarburators VK — Еще информация по теме в нашей группе ВКонтакте, на Фейсбук Twokarburators FS и в Одноклассниках — Twokarburators OK

Впускная система карбюраторного двигателя

1 — трубопровод; 2 — отверстие в поплавковой камере; 3 — диффузор; 4 — распылитель; 5 — дроссельная заслонка; 6 — смесительная камера; 7 — жиклер; 8 — поплавковая камера; 9 — поплавок; 10 — игольчатый клапан.

Диффузор (короткий патрубок, суженный внутри) увеличивает скорость воздушного потока в центре смесительной камеры, чем достигается увеличение разряжения у носика распылителя.

Дроссельная заслонка регулирует количество горючей смеси, подаваемой в цилиндры двигателя, уменьшая или увеличивая проходное сечение смесительной камеры.

Простейший карбюратор работает следующим образом. При такте впуска, из-за создаваемого поршнем разрежения, воздух через воздушный патрубок поступает в диффузор. В диффузоре скорость воздуха, а следовательно, и разряжение увеличиваются. Под действием перепада давлений между поплавковой камерой и диффузором топливо через жиклер распылителя поступает в диффузор, подхватывается потоком воздуха, распыляется и испаряется, образуя топливовоздушную смесь. Из смесительной камеры горючая смесь по впускному трубопроводу поступает в цилиндры двигателя. По мере открытия дроссельной заслонки скорость потока воздуха и разряжение в диффузоре возрастают, что увеличивает расход топлива. Однако необходимого повышения расхода топлива не происходит, горючая смесь обогащается. При работе двигателя на различных режимах простейший карбюратор не может обеспечить горючую смесь постоянного состава.

Возможные проблемы карбюратора

Сейчас мы перечислим возможные проблемы при работе с карбюратором, чтобы вы могли обойти их стороной:

  • В случае если мотор не запускается либо глохнет после пуска, это явный признак отсутствия топлива в поплавковой камере или нарушение состава горючей смеси;
  • Если мотор на холостом ходу функционирует нестабильно или постоянно глохнет, то возможны:
  1. загрязнение каналов либо жиклеров холостого хода;
  2. проблемы в работе электромагнитного клапана;
  3. поломки в функционировании элементов ЭПХХ и БУ;
  4. сбой и деформация резинного уплотнительного кольца.

В связи с концепцией первой камеры, при отсутствии должных оборотов не исключается возможность полной остановки пуска машины. Чтобы устранить эту неполадку нужно как следует промыть или продуть каналы, а также заменить поврежденные детали.

Принцип функционирования карбюратора – это самое первое, что вы должны понимать. Карбюратор – это одна из самых важных механизмов каждого мотора, без которого ни один автомобиль не будет работать как механические часы. И, если вы научитесь самостоятельного его чистить и подстраивать, то вам не придется долго искать хорошего мастера для воплощения индивидуальных желаемых настроек мощности и расхода своего ТС.

Альтернативный карбюратор для мотоциклов ИЖ Юпитер 4, 5

На сегодняшний день на рынке представлено множество вариантов запчастей для мототехники, в том числе и карбюраторов. Если старый карбюратор пришел в негодность, а ремкомплекты уже не помогают, можно подобрать альтернативный современный вариант. Главное соблюсти такие параметры, как диаметр диффузора и пропускная способность жиклеров (главного и холостого хода).

Для установки на мотоциклы ИЖ Юпитер хорошо подойдет Keihin PZ30. Для крепления штанов к фланцу карбюратора нужно будет изготовить переходник. Изначально этот карбюратор рассчитан на двигатель объемом 250 см3 , поэтому необходимо заменить главный жиклер. У К-65Д пропускная способность ГТЖ равна 260 мл/мин, диаметр отверстия такого жиклера равен примерно 1,18 мм. Если подобрать жиклеры из набора не получается или не удается найти, можно попробовать рассверлить мелким сверлом штатные до нужного диаметра.

У данного карбюратора есть одна «фишка»- ускорительный насос. На высоких оборотах двигателя он впрыскивает в диффузор дополнительное топливо, чтобы побороть обеднение смеси, характерное для шиберных карбюраторов при резком открытии дросселя. Для его работы понадобится специальный сдвоенный трос, который работает на пару с тросом газа.

На юпитер также можно установить японские карбюраторы Mikuni vm 28,30. Эти карбюраторы стоят недешево, потому что редкие. Найти целый, не поношенный Микуни очень тяжело (не говоря о ремкомплектах для них), т.к. японцы уже давно от них отказались и сейчас выпускают мотоциклы с электронным впрыском.

Сегодня на рынке представлено множество китайских копий карбюраторов К-62,К-65 и, даже Jikov. При некоторой доработке таких карбюраторов (замены внутренностей на совдеповские компоненты, сверление недостающих отверстий) они вполне неплохо выполняют свои функции.

Ускорительный насос

Ускорительный насос реализует возможность впрыска нужного количества и состава смеси во время резкого ускорения, когда основная система дозирования не справляется, так как должна обеспечивать функциональную подачу только при медленном раскрытии дроссельной заслонки. Целью насоса является быстрое и своевременное обогащение состава, а это способствует предотвращению «провала» во время ускорения.

Специально для этого сделан канал, со множеством шариковых клапанов, которые снабжены цельной мембраной. Соединительная подводка к клапану идет напрямую от дросселя. Когда происходит спонтанное воздействие на акселератор, шарики расширяются и позволяют клапанному отверстию раскрыться, а мембрана осуществляет выдавливание нужного количества эмульсионной смеси в распылитель, который расположен впереди диффузора.

Основные детали карбюратора

В состав карбюраторной системы входят следующие основные детали:

  • Поплавковая камера — полость карбюратора, которая поддерживает оптимальный уровень топлива. Происходит этот процесс посредством механизма, состоящего из поплавка и зазорной иглы;
  • Диффузор. В этом месте сужается воздушный канал карбюратора и увеличивается скорость воздушного потока;
  • Смесительная камера – это главный воздушный тракт, в который входит ряд топливодозирующих систем, диффузоров и дроссельная заслонка;
  • Жиклер. В карбюраторе выполняет функцию дозатора. Внешне схож с резьбовой пробкой с калиброванным отверстием. Предназначение жиклера в том, чтобы точно дозировать в карбюраторных системах топливо (топливный жиклер), воздух (воздушный) или эмульсии (эмульсионный);
  • Система холостого хода. Представляет собой устройство, которое приготавливает горючую смесь на холостом ходу при небольших нагрузках;
  • Главная дозирующая система – комплекс элементов, куда входят жиклеры, каналы, распылители и эмульсионные трубки. Все это приготавливает смесь на средних и крупных нагрузках;
  • Экономайзер. Это устройство, обогащающее смесь, когда та переходит на полную нагрузку с целью достижения максимальной мощности;
  • Эконостат — дополнительная дозирующая система. Как правило, ее используют с целью обогатить смесь на максимальных оборотах коленчатого вала, когда нагрузка – полная;
  • Ускорительный насос — плунжерный или диафрагменный насос, подающий в смесительную камеру дополнительную дозу топлива, когда происходит резкое открытие дроссельной заслонки. Ускорительный насос не дает двигателю во время эксплуатации «провалиться»;
  • Регулировочные винты. Их функция — изменение соотношения воздуха к топливу в режиме холостого хода.
