Уаз 2206 зажигание, порядок работы цилиндров

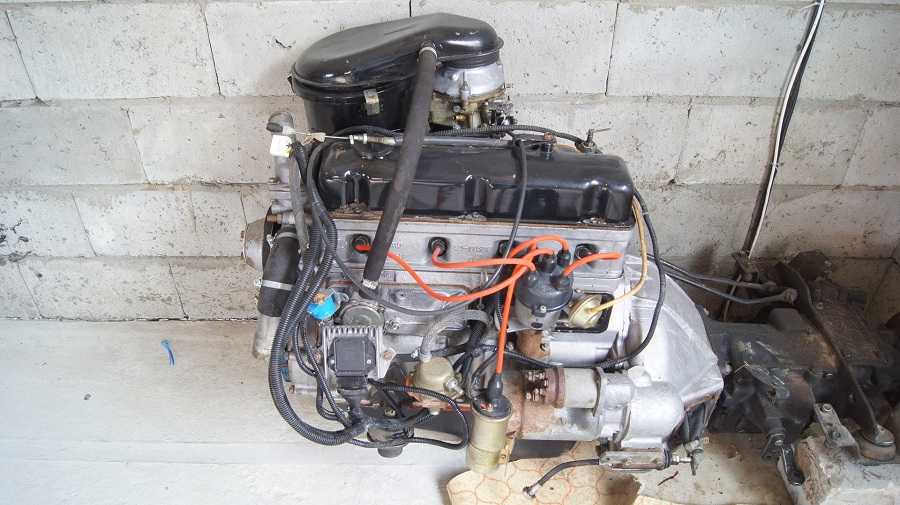

Технические характеристики УМЗ 417 2,45 л/92 л. с.

Конструкторы использовали в двигателе 417 частично разработки ЗМЗ 402, дополнив их новыми решениями. Прежней осталась рядная схема расположения 4 цилиндров и нижний распредвал газораспределительного механизма, алюминиевый блок в смоляной пропитке и крайне неудобный в эксплуатации узел заднего сальника коленвала.

В нижней таблице собраны технические характеристики силового привода УМЗ 417:

Изготовитель УМЗ
Марка ДВС 417
Годы производства 1989 – …
Объем 2445 см3 (2,45 л)
Мощность 67,67 кВт (92 л. с.)
Момент крутящий 172 Нм (на 2200 об/мин)
Вес 166 кг
Степень сжатия 7
Питание карбюратор
Тип мотора рядный бензиновый
Зажигание трамблер
Число цилиндров 4
Местонахождение первого цилиндра ТВЕ
Число клапанов на каждом цилиндре 2
Материал ГБЦ сплав алюминиевый
Впускной коллектор дюралевый
Выпускной коллектор литой чугунный
Распредвал оригинальный профиль кулачков
Материал блока цилиндров алюминиевый сплав
Диаметр цилиндра 92 мм
Поршни оригинальные
Коленвал чугунный
Ход поршня 92 мм
Горючее А-76
Нормативы экологии Евро-0/1
Расход топлива трасса – 8,4 л/100 км

смешанный цикл 10,6 л/100 км

город – 14,5 л/100 км

Расход масла максимум 0,6 л/1000 км
Какое масло лить в двигатель по вязкости 5W30, 5W40, 0W30, 0W40
Какое масло лучше для двигателя по производителю Liqui Moly, ЛукОйл, Роснефть
Масло для УМЗ 417 по составу зимой синтетика, летом полусинтетика, минеральное
Объем масла моторного 6 л
Температура рабочая 90°
Ресурс ДВС заявленный 150000 км

реальный 250000 км

Регулировка клапанов регулировочные винты
Система охлаждения принудительная, антифриз
Объем ОЖ 10,7 л
Помпа с пластиковой крыльчаткой
Свечи на УМЗ 417 BCPR6ES от NGK или отечественные АУ17ДВРМ
Зазор свечи 0,8 мм
Привод ГРМ зубчатым колесом
Порядок работы цилиндров 1-3-4-2
Воздушный фильтр Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр с обратным клапаном
Маховик универсальный под сальник АДС, рычажное и лепестковое сцепление
Болты крепления маховика М12х1,25 мм, длина 26 мм
Маслосъемные колпачки производитель Goetze, впускные светлые

выпускные темные

Компрессия от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ 750 – 800 мин-1
Усилие затягивания резьбовых соединений свеча – 31 – 39 Нм

болт сцепления – 19 – 30 Нм

крышка подшипника – 70 Нм (коренной) и 60 Нм (шатунный)

головка цилиндров – три стадии 40 Нм, 120 Нм + 90°

Причины неровной работы мотора на холостом ходу

Специалисты основные причины неровной работы на холостых оборотах разделяют на две категории:

  • проблемы с топливом или топливной системой;
  • проблемы с электрикой и электронным управлением;

Отдельно можно вынести неисправность воздушной системы (впуск), но более уместно включить ее и в список проблем с топливной системой. Дело в том, что обе они неразрывно связаны и оказывают влияние на стабильность работы силового агрегата в режиме ХХ и под нагрузкой.

Топливно-воздушная система и топливо. Бедная топливно-воздушная смесь нередко бывает причиной того, что неровно работает двигатель на холостых оборотах. Такая «бедность» смеси заключается в том, что в ней слишком мало топлива, а воздуха слишком много.

Лишний воздух может подсасываться через повреждения в магистрали. Например, резиновые топливные шланги плохого качества могут иметь изначально или приобретать со временем микротрещины в своих стенках. Плохая фиксация шланга также способствует подсосу воздуха в местах соединения.

Более серьезной проблемой можно считать неполадки с клапаном холостого хода (он же регулятор холостого хода, регулятор добавочного воздуха), который иногда называют датчиком холостого хода. Владельцам карбюраторных автомобилей эта деталь известна также под названием «электромагнитный клапан».

Подсос лишнего воздуха может происходить и через, например, разбитые отверстия оси дроссельной заслонки на карбюраторе. В этом случае проблема может стать заметной не сразу: постепенно увеличится расход бензина, появятся перебои в работе на холостом ходу.

Некачественное топливо. Из-за него также нередко «плавают» холостые обороты. Особенно сильно это явление наблюдается при использовании так называемого эко-бензина. Он содержит определенное количество этанола. В идеальном случае это не только делает выхлопные газы менее токсичными, но и способствует чистке топливной системы.

Однако на практике водители либо имеют дело с фальсификатом, изготовленным с нарушением технологий, либо неправильно используют такое топливо. Дело в том, что для нормальной работы двигателя указанного бензина типа «эко» в баке должно быть не более 40-50 процентов.

Вышел из строя регулятор давления топлива (он же перепускной клапан низкого давления). Его задача – сохранять необходимое давление топлива во время работы мотора в любом режиме.

На эту поломку указывает не только неровная работа двигателя на холостых оборотах, но также перебои, если резко нажать на педаль газа, падение мощности, сильное увеличение расхода топлива.

  1. Засорились форсунки (закоксовались каналы). Из-за плохой работы форсунок топливная смесь получается ненадлежащего качества по составу, что и приводит к нарушениям в работе силового агрегата в разных режимах и повышению расхода горючего.
  2. Нарушения в работе воздушной заслонки. Это, как правило, механическая помеха, которая также приводит к образованию некачественной топливно-воздушной смеси. Как уже говорилось, от этого двигатель работает неровно.
  3. Не отрегулирован холостой ход на карбюраторе. В этом случае под нагрузкой мотор будет работать нормально, а на холостом ходу иногда будет дергаться, в глушителе одновременно с этим могут даже раздаваться негромкие хлопки. Относительно простая проблема, справиться с которой можно и самостоятельно, подкручивая нужный регулировочный винт.

Предназначение системы охлаждения

Система охлаждения двигателя УАЗ Буханка предназначена для охлаждения двигателя в процессе эксплуатации. Так, элементы охлаждения отводят производимое тепло от блока цилиндров и головки при помощи охлаждающей жидкости и охлаждают её в радиаторе.

В процессе эксплуатации силовой агрегат автомобиля нагревается до запредельных температур и если не будет охлаждения, то детали мотора попросту перегреются и деформируются. Хотя, такие ситуации бывают и при наличии системы ОЖ, в том случае, когда она не в рабочем состоянии или один из важных элементов вышел со строя.

Рабочая температура двигателя на УАЗ Буханка составляет 80-100 градусов Цельсия. Именно в этом интервале термостат открывается на большой круг охлаждения.

Силовой агрегат может перегревать, если один из элементов охлаждения вышел со строя. Сначала наступит лёгкая стадия, при которой мотор попросту закипит. Но, здесь могут быть и тяжёлые последствия, такие как прогиб и деформация головки блока цилиндров. На данном этапе, ситуацию можно исправить обычной шлифовкой поверхности головки блока.

При средней стадии — элементы двигателя могут деформироваться. Сюда можно отнести клапанный механизм. Впоследствии головке блока потребуется капитальный ремонт, а это вылезет в немалую копейку владельцу транспортного средства.

Тяжёлая стадия — это когда разрушается поршневая группа от сильного воздействия тепла. Но, и это не самое худшее, что может произойти, поскольку если охлаждающая жидкость попадёт в цилиндры автомобиля, то двигателя настигнет гидроудар, при котором не всегда и капитальный ремонт спасает.

Тюнинг двигателя 417 уаз своими руками

Помогите новичку: Я сегодня стал обладателем УАЗ 469, 1976 г.р., как увеличить мощность, динамику и обороты? Машина мне нужна для охоты, следовательно буду лифтовать и ставить колеса поболе.

Может кто-нить знает или ссылочки есть?

Ребята, по поводу оборотов: мне нравится когда даешь газ и двигатель не сбиваясь набирает обороты до 5 500. А на УАЗе я проехался и выше 3000 начинается просто шум.

В общем, нижайше прошу не пинать ногами новичка, снисходительные улыбки, под..ебки и здоровый юмор приветствуется.

Почему я, собсно, и обратился за советами: везде есть отчеты про установки, усовершенствования, тюнинги. но верить я им боюсь.

ЕСТЬ ОДИН НАДЁЖНЫЙ СПОСОБ УВЕЛИЧИТЬ МОЩНОСТЬ УАЗИКА.

Кое что скажу по конкретике.

Далее уже на другом движке будет ГБЦ ГАЗ-24 с коллекторами под «штаны», с выпускными клапанами ГАЗ-66, полированными до зеркального блеска камерами сгорания (уже сделал), точно совмещенными каналами ГБЦ и коллектора (тоже сделал), полированными днищами поршней. Естественно все детали ЦПГ будут подогнаны по весу. Не знаю на сколько увеличится мощность, но уж точно не уменьшится. Да и ещё. Наш двигун, как было выше сказано, низкооборотистый более 4000 лучше не крутить. Главное в нашем деле не мощность, а крутящий момент и он находится внизу, что нам в общем и надо. Главную пару уже поменяю с 4,55 на 4,1 для поднятия крейсерской скорости по трассе.

Вы будете смеяться, но я не могу определить что это за двигатель. Человек мне продавший УАЗ говорит, что двиг с САКа, объем 2,5, вроде как от 21-й Волги, а вроде и не от нее.

А что даст голова от 421 двига?

А что тут смешного? В общем обычные непонятки. Щас попробую рассказать как и что. Если уаз 469, то на него устанавливались двигатели ЗМЗ-21 и 451М. 451 после 82 года. До 82 года ставился 21. Определить что за двигатель стоит очень легко. Я знаком с обоими и оба разбирал.

21 двигатель: — коллектора квадратного сечения, однокамерный карбюратор; — двухступенчатая система очистки масла, на блоке стоит фильтр грубой очистки, от него по шлангам подается масло в фильтр тонкой очистки, но может стоять жигулевский фильтр через переходник (у меня именно так); — масляный щуп торчит из поддона; — масляный насос без редукционного клапана, сам редукционный клапан находится в блоке под кронштейном генератора в отливке (видно что завернута большая заглушка)

451 двигатель все то же самое за исключением: — масляный фильтр жигулевский изначально в заводском изготовлении прикручивается на блок; — щуп уже в блоке; — маслонасос УАЗовский со встроенным редукционным клапаном, на блоке отливки уже нет.

Про остальные расписано в разделе «двигатели автомобилей УАЗ» на данном сайте.

Источник

Re: Нумерация цилиндров у УМЗ 417

Датчик напряжения состоит из ротора и статора. Второй вывод обмотки электрически связан с корпусом в собранном датчике-распределителе. 6. Установите крышку датчика-распределителя, проверьте правильность установки проводов зажигания к свечам в соответствии с порядком работы цилиндров двигателя 1–2–4–3, считая против часовой стрелки. После каждой установки зажигания проверяйте точность установки момента зажигания, прослушивая работу двигателя при движении автомобиля.

Нумерация от радиатора. Снять свечу с первого, докрутить до компрессии (пальцем проверять как зашипит), довернуть до момента зажигания (по меткам на шкиве), и смотреть на бегунок. Первый провод воткнуть туда где бегунок, а остальные соответственно в порядке по ходу бегунка.

Извиняюсь за ламерский вопрос, но предыдущий хозяин аффтомобиля утверждает, что нумерация цилиндров у УМЗ 417 идет не от радиатора, а от салона Такое встречал тока на французах.

И оба клапана первого цилиндра при этом закрыты? Шестерни ГРМ по меткам?

Поставь ВМТ в 1 цилиндре, сними трамблёр с привода (в простонародье сапожок) и смотри внутрь. Бывает привод трамблера ставят неправильно. Попробуй поставь сильно раннее зажигание, если станет лучше то переставь шестерню привода трамблера на 1 зуб. Только внимательно ставь на место привод маслонасоса.

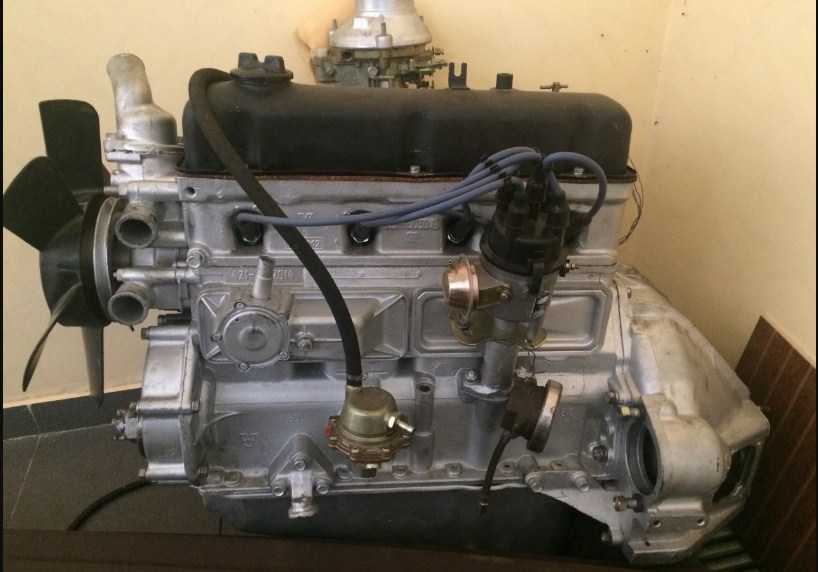

Технические характеристики УМЗ 421 2,9 л/98 – 125 л. с.

Изначально в двигателе первой версии 4218.10 антифриз проникал сквозь поры алюминиевого литья блока цилиндров в масло. Протечка была неустранимой, не помогала замена прокладки ГБЦ, поэтому изготовителем была использована пропитка блока смолой по технологии авиастроения, изменена форма впускного тракта, мотор назван 421.10.

Для повышения крутящего момента на низах и мощности в целом схема двигателя получила два дополнения:

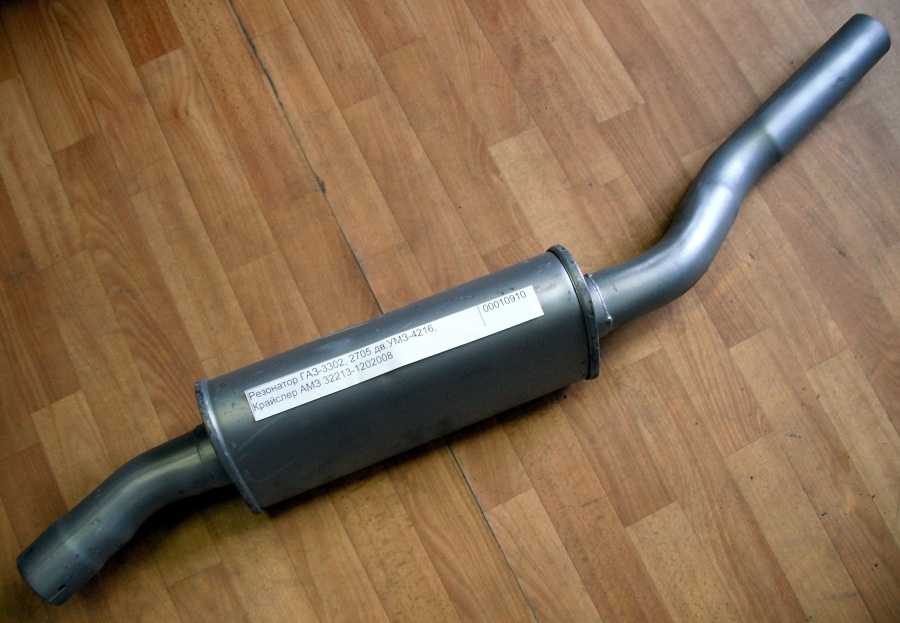

  • резонатор в выпускной системе, расположенный после глушителя;
  • увеличение степени сжатия.

Этот вариант ДВС обозначен 421.10-30, имеет собственный мануал по ремонту. С завода моторы выходили с 100 мм цилиндрами, что изначально обеспечивало высокий крутящий момент и мощность. Руководство автопроизводителя ГАЗ рекомендует их для установки на Газель, что требует незначительной переделки:

  • радиатор Газели расположен ниже, чем в УАЗиках;
  • вентилятор необходимо сместить;
  • появляется привод с отдельным ремнем.

Дополнительно улучшена система питания, отвода газов из картера, мотор обозначен 4215.10-30. Если расход масла у моделей семейства 421 одинаковый, то топливо может использоваться разное.

Затем потребовалась инжекторная версия, но уже для полноприводных УАЗ – микроавтобусы, внедорожники, грузовики и грузопассажирские авто. Ею стал движок 4213.10. распредвал здесь чугунный, а не стальной, как в карбюраторных моторах. Для Газелей таким ДВС стал 4216.10 с измененным приводом вентилятора.

В таблицу собраны основные технические характеристики мотора УМЗ 421:

Изготовитель УМЗ
Марка ДВС 421
Годы производства 1993 – …
Объем 2890 см3 (2,9 л)
Мощность 72 – 92 кВт (91 – 125 л. с.)
Момент крутящий 220 Нм (на 4200 об/мин)
Вес 170 кг
Степень сжатия 8,2 (7)
Питание карбюратор/инжектор
Тип мотора рядный бензиновый
Зажигание коммутаторное, бесконтактное
Число цилиндров 4
Местонахождение первого цилиндра ТВЕ
Число клапанов на каждом цилиндре 2
Материал ГБЦ сплав алюминиевый
Впускной коллектор дюралевый
Выпускной коллектор объединен с резонатором и выпускной трубой
Распредвал нижний, схема OHV
Материал блока цилиндров алюминиевый сплав с пропиткой смолой
Диаметр цилиндра 100 мм
Поршни проточка в виде усеченного конуса является частью камеры сгорания
Коленвал стальной, затем чугунный
Ход поршня 92 мм
Горючее АИ-92/А-76
Нормативы экологии Евро-0 (Евро-4)
Расход топлива трасса – 8,8 л/100 км

смешанный цикл 11 л/100 км

город – 12,5 л/100 км

Расход масла максимум 0,3 л/1000 км
Какое масло лить в двигатель по вязкости 15W40, 5W40, 10W30, 10W40, 20W40
Какое масло лучше для двигателя по производителю Liqui Moly, ЛукОйл, Роснефть
Масло для УМЗ 421 по составу синтетика зимой, полусинтетика летом
Объем масла моторного 6 л
Температура рабочая 90°
Ресурс ДВС заявленный 250000 км

реальный 350000 км

Регулировка клапанов гайки
Система охлаждения принудительная, антифриз
Объем ОЖ 10,7 л
Помпа с пластиковой крыльчаткой
Свечи на УМЗ 421 чешские Brisk DR17YC/A
Зазор свечи 0,8 мм
Привод ГРМ зубчатая передача
Порядок работы цилиндров 1-3-4-2
Воздушный фильтр Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр съемный с обратным клапаном полнооборотный
Маховик с посадочным диаметром сцепления 200 мм либо 215 мм
Болты крепления маховика М12х1,25 мм, длина 26 мм
Компрессия от 10 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ 800 мин-1
Усилие затягивания резьбовых соединений свеча – 60 Нм

крышка подшипника – 120 Нм (коренной) и 60 Н м (шатунный)

головка цилиндров – три стадии 42 Нм, 106 Нм + 90°

Зачем выставлять зажигание

При правильно выставленном зажигании:

  • Двигатель эффективно, устойчиво и стабильно работает на всех режимах. Иначе мотор функционирует с перебоями, стуками, хлопками. Нестабильная работа двигателя доставляет много проблем, снижает динамику автомобиля и скоростные характеристики.
  • После правильной регулировки зажигания существенно улучшается запуск холодного силового агрегата.
  • При разрегулированном зажигании расход топлива увеличивается. После регулировки он значительно снижается.
  • Мощность двигателя также заметно возрастает на автомобиле после правильной регулировки зажигания.

Регламент обслуживания УМЗ 421 2,9 л/98 – 125 л. с.

Заявленный пробег в 250 тысяч км двигатель УМЗ 421 сможет пройти только при соблюдении сроков замены расходных материалов и деталей:

  • 10000 км – съемный маслофильтр и моторное масло;
  • 15000 пробега – регулировка зазоров клапанов;
  • 20000 км – выпускной коллекторный узел, топливопровод и рампа, ремень навесного оборудования и АКБ, свечи;
  • 30000 пробега – воздушный фильтр и вентиляция картера;
  • 40000 км – антифриз и топливный фильтр;
  • 60000 пробега – датчик кислородный.

Внутреннее устройство ДВС предусматривает эти сроки между капремонтами, независимо от их количества. Данный регламент не подходит для газобензиновых моторов, им замена требуется чаще.

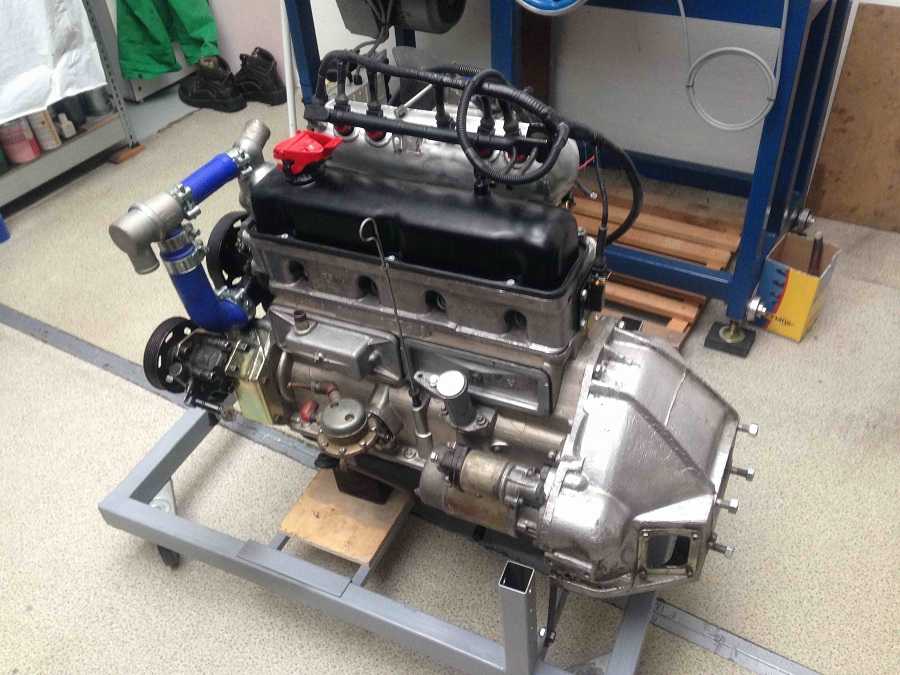

Двигатель УМЗ 421 2,9 л/98 – 125 л. с.

В двигатель УМЗ 421 заложены конструктивные решения предыдущей серии 417 и мотора ГАЗ 21. Прототип под маркировкой 4218.10 был завершен в 1983 году, однако дорабатывали его еще три года. После чего, конструкторы занялись версией 241.10 с оригинальной формой выпускного тракта.

Затем добавились еще 8 модификаций с увеличенной мощностью, степенью сжатия, дефорсированные, с другим распредвалом, под нормы Евро-4 и два газобензиновых варианта. В итоге, линейка ДВС 421 выпускается по сей день, ею комплектуются грузовые и пассажирские Газели, Соболи, Баргузины и внедорожники Хантер, грузопассажирские УАЗы «Буханки».

Обзор неисправностей и способы их ремонта

Морально устаревший мотор УМЗ 417 не гнет клапана, но доставляет несколько других неприятностей:

Вода в цилиндрах порвана прокладка ГБЦ замена прокладки
Протечка масла ослаблена затяжка ГБЦ протягивание гаек периодически
Уход масла, повышенное давление в картере потеря герметичности заднего уплотнения коленвала замена набивки из шнура, пропитанного графитной смазкой

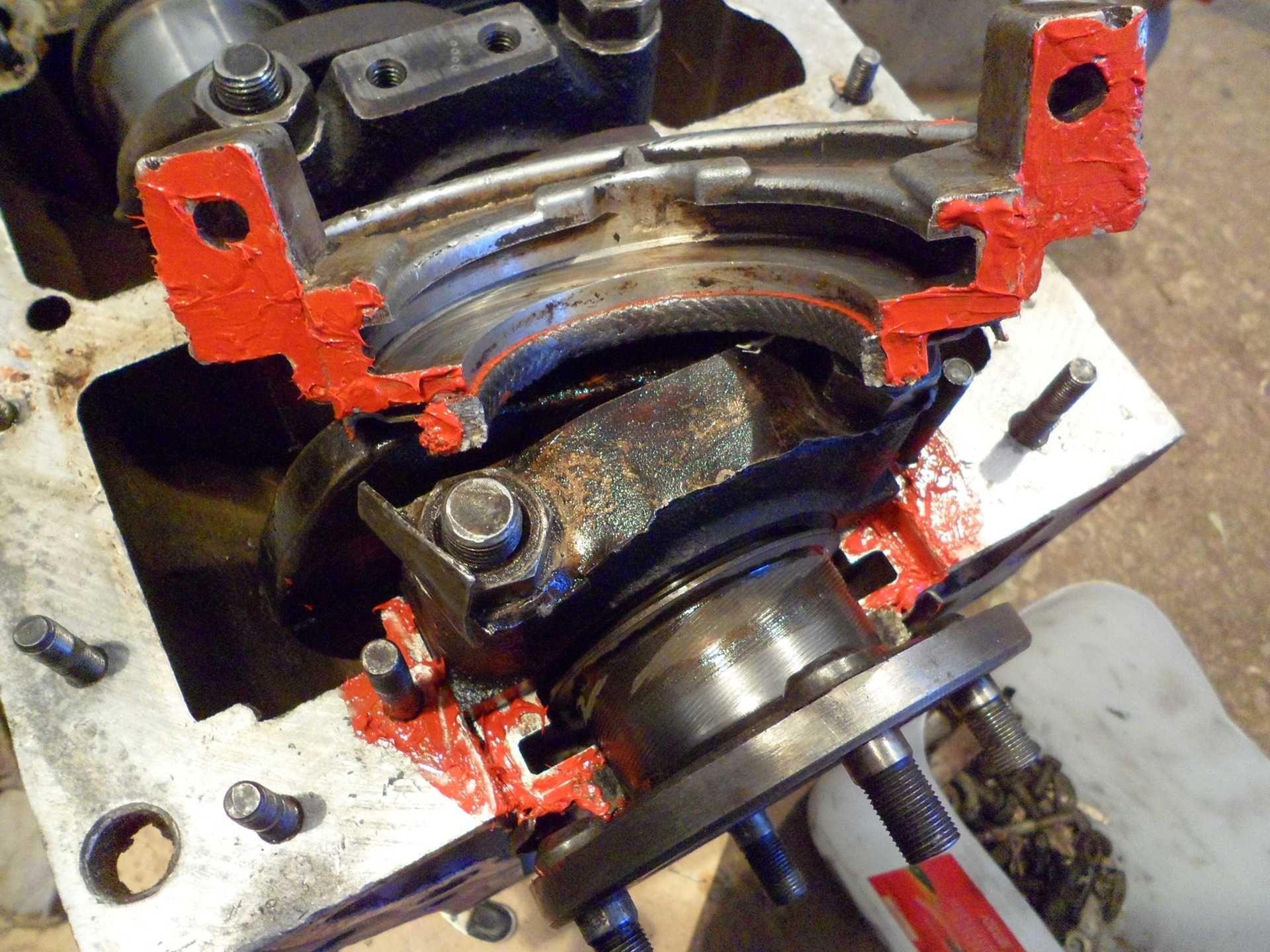

Задний сальник коленвала вообще является слабым местом, поэтому после выхода мотора 421 в этом узле используется резиновый сальник, а не веревочный шнур с пропиткой. Эта модернизация увеличивает ресурс, так как замена производится гораздо реже.

Система зажигания УАЗ 469

Чтобы завести движок любого транспортного средства, необходимо, чтобы горючая смесь воспламенилась в нужный момент в камере сгорания. Эффективная работа поршневой системы достигается правильной настройкой всех параметров. Система зажигания УАЗ 469 позволяет эксплуатировать транспортное средство независимо от климата, температуры, влажности и других внешних факторов.

Зажигание УАЗ 469 предусматривает, чтобы все элементы были исправными и безукоризненно выполняли возложенные на них функции. Для УАЗ 469 схема зажигания состоит из следующих комплектующих:

  • катушка зажигания УАЗ 469;
  • трамблер;
  • жгуты;
  • коммутатор;
  • свечи.

Каждый отдельный компонент электрической цепи не должен допускать пробоя на корпус автомобиля и утечек тока.

Зажигание автомобиля УАЗ 469 включает в себя следующие элементы:

  1. АКБ;
  2. кнопка массы;
  3. реле-регулятор напряжения;
  4. генератор;
  5. амперметр;
  6. замок зажигания УАЗ 469;
  7. контакты прерывателя-распределителя;
  8. трамблер;
  9. конденсатор;
  10. крышка прерывателя-распределителя зажигания;
  11. бегунок;
  12. свечи зажигания;
  13. провод высокого напряжения;
  14. дополнительное сопротивление;
  15. дополнительное реле стартера;
  16. катушка зажигания;
  17. стартер.

Порядок зажигания УАЗ 469 строго регламентирован, искра возникает точно в заданной последовательности. Важным моментом является не только своевременность подачи искры, но и ее величина. При возникновении малейших перебоев заново настраивается вся цепочка.

Автомобильная АКБ не рассчитана на выработку достаточного объема тока и напряжения, которые требуются для воспламенения горючей смеси. Ток зарядки способен только непродолжительное время раскручивать маховик двигателя. Для устойчивой работы мотора должна полноценно начать функционировать вся система зажигания транспортного средства.

Данный важный узел машины предназначен для существенного повышения мощностных характеристик аккумуляторной батареи. Исправное зажигание совместно с аккумуляторной батареей отправляет свечам достаточный объем и силу тока, необходимого для уверенного розжига топливной смеси.

Зачем выставлять зажигание

При правильно выставленном зажигании:

  • Двигатель эффективно, устойчиво и стабильно работает на всех режимах. Иначе мотор функционирует с перебоями, стуками, хлопками. Нестабильная работа двигателя доставляет много проблем, снижает динамику автомобиля и скоростные характеристики.
  • После правильной регулировки зажигания существенно улучшается запуск холодного силового агрегата.
  • При разрегулированном зажигании расход топлива увеличивается. После регулировки он значительно снижается.
  • Мощность двигателя также заметно возрастает на автомобиле после правильной регулировки зажигания.

Двигатель УМЗ-417: технические характеристики

  • Число цилиндров (шт.) – 4.
  • Объем (см. куб.) – 2445.
  • Диаметр одного цилиндра – 92,0 мм.
  • Высота хода поршня – 92,0 мм.
  • Величина сжатия – 7,0.
  • Общее число клапанов (шт.) – 8 (по паре на каждый цилиндр).
  • Тип ГРМ – OHV.
  • Мощность мотора (при условии скорости вращения коленвала 4 тыс. об./мин.) – 92 л. с.
  • Величина крутящего момента – 172Нм, при 2200 об./мин.
  • Рекомендуемый тип бензина – А 76.
  • Расход горючего (л. / 100 км): городской режим – 14,5, загородная трасса – 8,4, смешанный режим – 10,6.
  • Заправочный объем масла – 5,8 л. (первый залив, последующие – 5 л.)
  • Норма расхода масла на угар – 100 г на 1 тыс. км.
  • Масса мотора (кг.) – 166.
  • Рабочий ресурс – 150 тыс. км.

Двигатель УМЗ-414

Двигатель карбюраторный четырёхтактный с рядным расположением цилиндров и верхним расположением клапанов. Предназначены для установки на легковые и грузовые автомобили Ульяновского автомобильного завода. Выпускался в экспортном исполнении для стран с умеренным и тропическим климатом.

Двигатель УМЗ-414 устанавливался на УАЗ-469 и УАЗ-452. Он представлял собой дальнейшее развитие мотора УМЗ-451. Как и 451-й, блок двигателя УМЗ-414 отличается от предшественников повышенной жесткостью и отдельным кронштейном для набивки сальника заднего конца коленчатого вала, а также измененной конструкцией переднего сальника коленвала – он стал наружным.

На двигателе применены: впускная труба новой конструкции, головка блока цилиндров с улучшенными впускными и выпускными каналами, маслонасос повышенной производительности, закрытая система вентиляции картера, детали и узлы повышенной надежности и износостойкости. Продукция была удостоена Государственного Знака качества. Двигатели УМЗ-414 выпускались до 1986 года.

По внешнему виду УМЗ-414 практически не отличается от УМЗ-417


1 — маховик; 2 — монтажная проушина; 3 — кран отопителя; 4 — крышка головки блока цилиндров; 5 — впускной трубопровод; 6 — гайки шпилек крепления головки блока цилиндров; 7 — коромысло клапана; 8 — ось коромысел; 9 — патрубок вентиляции картера; 10 — головка блока цилиндров; 11 — пружины клапана; 12 — маслоотражательный колпачок; 13 — втулка клапана; 14 — крышка маслозаливной горловины; 15 — клапан; 16 — прокладка головки блока цилиндров; 17 — насос охлаждающей жидкости; 18 — штанга; 19 — толкатель; 20 — шкив вентилятора; 21 — распределительный вал; 22 — ведомая шестерня привода распределительного вала; 23 — демпфер крутильных колебаний; 24 — ступица шкива; 25 — шкив; 26 — болт шкива; 27 — манжета; 28 — ведущая шестерня привода распределительного вала; 29 — коленчатый вал; 30 — поддон картера; 31 — гильза цилиндра; 32 — поршень; 33 — пробка маслосливного отверстия; 34 — шатун; 35 — маслозаборник; 36 — масляный насос; 37 — блок цилиндров; 38 — выпускной коллектор; 39 — картер сцепления.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УМЗ-414
Количество цилиндров 4
Рабочий объем, л 2,445
Степень сжатия 6.7 (4144.10 — 8,2)
Номинальная мощность брутто при частоте вращения коленчатого вала мин’1, кВт (л.с.) 414.10; 4141.10 — 56,6 (77); 4142.10; 4143.10 — 58,8 (80); 4144.10 — 66,2 (90)
Максимальный крутящий момент брутто при частоте вращения коленчатого вала при при 2200-2500 об/мин, Нм (кгс м) 414.10; 4141.10 — 166,7 (17); 4142.10; 4143.10 — 168,7 (17,2); 4144.10 — 181,4 (18,5)
Минимальный удельный расход топлива, г/кВт (г/лсч) 414.10; 4141.10; 4142.10; 4143.10/4144.10 306 (299,2)
Диаметр цилиндра и ход поршня, мм 92×92
Масса 414.10; 4142.10; 4144.10/4141.10; 4143.10 , кг 163/165
Экология

Какой порядок зажигания УАЗ 469 решено 2 ответа

Если вы ремонтируете двигатель, это значит вы делали разборку, а теперь на этапе сборки. Понятное дело, что в таком случае установка зажигания начинается с установки меток ГРМ. В двигателе УАЗ-469, нет цепи и нет зубчатого ремня ГРМ. Есть чугунная шестерня колен/вала и есть текстолитовая шестерня распредвала с чугунной ступицей.

Распредвал и колен/вал УАЗ-469, УАЗ-31512, 31514 необходимо устанавливать в блок так, чтобы метка «О» на шестерне коленчатого вала была против риски у впадины зуба на шестерне распределительного вала. Этим обеспечивается правильность фаз газораспределения.

О, я отметил на рисунке красной стрелкой

Следующий важный этап, это установка привода трамблёра. И это не так просто как допустим на каком-нибудь «жигуле».

Проверните валик привода, чтобы прорезь на его торце для шипа распределителя была расположена так, как указано на рис.71Б, а валик масляного насоса при помощи отвертки проверните в положение, указанное на рис.71В

Осторожно, не задевая шестерней за стенки блока, вставьте привод в блок

После установки привода на место его валик должен занять положение, указанное на рис.71А

То есть он провернётся (и это важно), заняв нужное положение, если не повернулся, значит вы поставили первоначальное положение под неправильным углом и не попали в прорезь. Надо повторить попытку

Потом берёте трамблёр, бегунок поверните примерно на контакт провода первого цилиндра и вставляйте его в привод трамблёра

Закрепите предварительно привод и трамблёр.

Вам пригодится этот видеоролик

Проверните колен/вал на 2 оборота, чтобы убедиться в том, что нет подклинивания ЦПГ.

Ну собственно только теперь можно приступать к процессу называемому в книгах «установка зажигания». Напоминаю порядок зажигания 1-2-4-3. И ротор трамблёра (бегунок), крутится против часовой стрелки.

Порядок действий при регулировке клапанов

  1. Отсоедините все шланги, которые отходят от клапанной крышки, а также снимите шланг устройства опережения зажигания.
  2. Отсоедините тросик или тягу акселератора, если они прикреплены к клапанной крышке.
  3. Выкрутите 6 болтов и снимите клапанную крышку. Иногда для этого приходится снимать воздушный фильтр, зависит от модели карбюратора.
  4. Выкрутите свечи.
  5. Установите поршень первого цилиндра в верхнюю мертвую точку (ВМТ). Для этого совместите третью метку на шкиве коленвала и прилив на корпусе двигателя. Коленвал вращайте с помощью стартера или лопастей вентилятора (за исключением переделанных моторов, в которых вентилятор приводится в действие электродвигателем).
  6. Снимите крышку трамблера и убедитесь, что бегунок находится напротив контакта 1-го цилиндра. Если нет, проверните коленвал на 1 оборот и снова совместите метки на шкиве и корпусе.
  7. Регулируйте клапаны в следующем порядке: 1 впускной, 1 выпускной, 2 выпускной, 3 впускной. Затем проверните коленвал на полный оборот, совместите метки на шкиве и корпусе и отрегулируйте 2 впускной, 3 выпускной, 4 впускной и выпускной. Если вы не знаете, какие клапаны впускные, а какие выпускные, то придерживайтесь следующего порядка – сначала 1, 2, 4, 6, затем 3, 5, 7, 8.
  8. Для регулировки клапана сделайте следующее – покачайте коромысло вперед-назад по валу, затем молотком не сильно стукните по нему над клапаном. Не перепутайте место удара. Если вы ударите над толкателем, то погнете его и толкатель придется менять.
  9. Придерживайте регулировочный винт ключом на 11 или мощной отверткой и открутите фиксирующую его гайку.
  10. Измерьте зазор и при необходимости отрегулируйте его.
  11. Придерживая ключом или отверткой болт, зафиксируйте его гайкой. Если зазор соответствует норме, переходите к следующему клапану, если нет, повторите регулировку.
  12. Установите на место свечи, крышку трамблера и высоковольтные провода.
  13. Заведите двигатель и убедитесь, что на все толкатели подается масло. Если масло не идет, ослабьте гайку крепления оси коромысел в районе 4-го цилиндра. Если это не помогло, мотор требует прочистки масляной системы.
  14. Заглушите двигатель, наденьте клапанную крышку, закрутите болты и подключите все шланги.
  15. Заведите мотор и дайте ему поработать до полного прогрева. Послушайте звук работы клапанов. Если вы их правильно отрегулировали, то не будет ни металлического звона, ни глухого цокота.

Порядок работы цилиндров уаз 421 мотор

ДВИГАТЕЛЬ 421 ЕГО МОДИФИКАЦИИ И ИСПОЛНЕНИЯ

Устройство, ремонт, эксплуатация, техническое обслуживание

Открытое акционерное общество «Волжские моторы» (прежнее название – Ульяновский

моторный завод) специализируется на выпуске автомобильных четырехцилиндровых рядных бензиновых двигателей.

Начало производства автомобильных двигателей в г. Ульяновске было организовано в 1970

году после передачи двигателей ГАЗ-21А и ЗМЗ-451 с рабочим объемом 2,445л с Заволжского моторного завода (ЗМЗ). К началу 90-х годов эти двигатели прошли несколько этапов модернизации и практически исчерпали свои возможности по дальнейшему повышению энергетических и топливно-экономических характеристик.

В то же время повышение потребительских качеств серийных автомобилей УАЗ в

результате их модернизации, разработки и освоения новых моделей (УАЗ-3160, УАЗ-2772) с более высокими скоростными и тягово-динамическими характеристиками привело к необходимости создания двигателей с увеличенным крутящим моментом и повышенной максимальной мощностью.

В этой связи ОАО «Волжские моторы» был разработан и с 1996 года начал производиться

серийно двигатель модели 421 с рабочим объемом 2,89 л. Это позволило поднять крутящий момент и мощность вновь освоенных двигателей до 22,5 кгс

•м и 110-112 л.с. соответственно

•м и 80-90 л.с. у двигателей с рабочим объемом 2,445 л).

Повышение рабочего объема получено за счет увеличения диаметра цилиндра до 100 мм с

одновременным внедрением новой конструкции алюминиевого блока цилиндров с залитыми гильзами из чугуна. Новый двигатель полностью взаимозаменяем с двигателями семейства 2,445 л и без каких-либо переделок устанавливается на автомобили прежних выпусков.

С 1998 года ОАО «Волжские моторы» поставляет двигатели модели 4215 с рабочим

объемом 2,89 л на комплектацию ряда модификаций малотоннажных грузовых автомобилей ОАО «ГАЗ» (Горьковского автомобильного завода).

Для удовлетворения возросших требований к снижению токсичности автомобилей ОАО

«Волжские моторы» приступило к выпуску двигателей с впрыском бензина и микропроцессорным управлением топливоподачей и зажиганием. В 1999 – 2000 годах с конвейера предприятия сошли промышленные партии таких двигателей модели 4213 с рабочим объемом 2,89 л, которые были установлены на автомобили семейства УАЗ-3160.

В настоящее время доля выпуска двигателей различных модификаций с рабочим объемом

2,89 л в объеме производства двигателей ОАО «Волжские моторы» превышает 50%. В ближайшие годы планируется дальнейшее наращивание производства указанных двигателей.

Вместе с тем двигатели с рабочим объемом 2,445 л модели 417 (наиболее массовая

модификация — 4178) будут оставаться на конвейере еще достаточно продолжительное время, в связи с этим конструкция их продолжает совершенствоваться. В 2000 году система охлаждения этих двигателей унифицирована с двигателем модели 421, на часть двигателей устанавливается карбюратор, разработанный Дмитровградским автоагрегатным заводом (ОАО «ДААЗ») на базе карбюратора автомобиля “ОКА”, обеспечивающий более стабильные характеристики двигателя.

Источник

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ас ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
