Техническое обслуживание и ремонт смстемы смазки автомобиля

Элементы, системы смазки, её устройство и принцип работы

Основными элементами системы смазки являются:

Картер с поддоном;
Насос;
Фильтр;
Радиатор;
Перепускные клапаны;
Магистраль и каналы;
Датчики.

Конструкция системы смазки для разных видов и типов двигателей различна и может существенно отличаться дрыг от друга наличием, или отсутствием тех или иных компонентов или систем.

Поддон, это самая нижняя часть двигателя

Основная его задача хранить и охлаждать смазку. Кроме того, в его конструкции предусмотрены специальные перегородки, которые успокаивают волнение масла при движении автомобиля по неровностям. Крепление поддона к картеру осуществляется болтами, между ними есть уплотнительная прокладка, предупреждающая утечку масла из силовой установки. Для определения необходимого количества масла применяется щуп, на поверхности которого нанесены специальные метки.

Насос, служит для перекачки масла из картера и создания масляного давления в каналах двс.

Возможна установка насосов различного типа, зависит от конструкции силовой установки. Наиболее популярны шестеренчатые и роторные насосы. Шестеренчатый насос может быть с внутренним или наружным зацеплением шестерен. Подача масла в шестеренчатом насосе осуществляется с постоянным давлением, тогда как в роторном насосе давление можно менять. Давление масла в канале двигателя в зависимости от его конструкции может быть от 2-16 атмосфер.

Система смазки автомобилей: виды

Систему смазки двигателя условно можно классифицировать по способу подачи масла к смазываемым деталям:

Под давлением;
Самотёком (разбрызгиванием);
Комбинированная.

Подача смазки под давлением, осуществляется при помощи масляного насоса. Масло забирается из картера двигателя и по специальным каналам подводится к трущимся поверхностям. После выполнения своей функции, стекает в картер двс. Преимущество такого способа в том, что к определенным поверхностям можно подать ровно столько смазки, сколько им необходимо и четко в промежутке времени, который требуется для нормальной работы детали.

Подача смазки самотеком (разбрызгиванием) происходит под воздействием сил, создаваемых вращающимися деталями мотора. Масло разбивается на мелкие капли, образуя масляный туман. Мельчайшие частички заполняют все свободное внутреннее пространство силовой установки и таким образом, происходит процесс смазывания всех поверхностей.

Комбинированная смазочная система сочетает в себе характеристики обоих предыдущих методов.

Немаловажно в процессе циркуляции масла по двигателю, обеспечить его регулярное охлаждение, которое происходит в картере двс. Это препятствует окислению рабочего продукта и преждевременному старению

По способу охлаждения масла можно выделить:

Открытая вентиляция картера;
Закрытая вентиляция картера.

При использовании открытой системы газы, образованные в картере, через отверстие выходят в атмосферу. Закрытая система направляет газ обратно в цилиндр двигателя для сжигания.

В некоторых конструкциях используется охлаждение масла с помощью радиатора. Сам процесс охлаждения происходит посредством обтекания радиатора воздухом, либо жидкостью.

Как работает система смазки?

Давайте немного конкретизируем, что есть смазочная система двигателя, окунувшись в технические подробности.

Чтобы обеспечить качественное выполнение поставленных задач, инженеры разработали несколько вариантов систем. В частности, в зависимости от способа подачи масла, различают такие смазки:

с подачей масла под давлением;
с разбрызгиванием и подачей самотёком;
комбинированная.

Не трудно догадаться, что в первом случае смазка попадает к деталям по специальным магистралям под давлением, которое создаётся насосом.

Во втором – масло разбрызгивается форсунками и работающими элементами самого двигателя, что создаёт так называемый масляный туман. Но дело в том, что одним узлам мотора идеально подходит система смазки под давлением, а другим – самотеком или разбрызгиванием.

Поэтому инженерами была разработана третья по счёту в списке система – комбинированная, которая используется в подавляющем большинстве современных агрегатов.

Признаки неисправности смазки в двигателе

Как правило, симптомы неправильной работы смазочной системы двигателя имеют один и тот же характер. Среди них можно выделить следующие:

После запуска мотора не гаснет контрольная лампа давления в системе;
Наличие посторонних звуков после старта двигателя;
Стук гидрокомпенсаторов;
Посторонние шумы на прогретом двигателе.

При наличие любого из выше перечисленных симптомов нарушения автомобилист должен немедленно принять меры по их устранению. При внезапном включении лампы давления масла двигатель необходимо немедленно заглушить. Дальнейшая эксплуатация транспортного средства при таком нарушении не допустима.

Диагностика системы смазки

При резком падении уровня давления масла во время движения транспорт нужно остановить. После чего провести следующие действия:

Проверить уровень масла;
Проверить исправность контактов цепи;
Проверить на наличие неисправностей датчик масла.

Для диагностирования неполадок в датчике или масляном насосе лучше обратиться за помощью к профессионалам. Выполнить самостоятельно такую проверку достаточно сложно, поскольку подобные работы подразумевают под собой снятие датчика и изменение положения коленвала.

В видео пойдет речь о системе смазки автомобиля и возможных нарушениях в ее работе:

Основные неисправности системы смазки

Наиболее часто встречаются следующие неисправности: снижение уровня масла, повышение или понижение его давления в системе, загрязнение масла, повышенный расход масла, нарушение работы вентиляции картера двигателя.

Снижение уровня масла может быть вызвано негерметичностью масляного картера двигателя, недостаточным уплотнением коленчатого вала или износом сальников и выгоранием масла.

Повышенное давление в системе смазки может быть обусловлено применением масла повышенной вязкости, загрязнением каналов системы и масляного фильтра, неисправностью редукционного клапана, в редких случаях — отказом датчика давления масла, а пониженное давление — недостаточным уровнем масла в масляном картере, уменьшением его вязкости, засорением маслоприемника, износом деталей масляного насоса, подшипников коленчатого или распределительного вала, заеданием редукционного клапана в открытом положении.

Причины интенсивного загрязнения масла и его быстрого старения: попадание в масло охлаждающей жидкости, длительная работа двигателя в режимах, отличающихся от номинальных (температура охлаждающей жидкости ниже 60 °С или выше 100 °С), значительный износ деталей ЦПГ; применение несоответствующего масла.

Повышенный расход масла проявляется: при утечках масла, износе поршневых колец и поршней или цилиндров двигателя, поломке поршневых колец, закоксовывании прорезей в маслосъемных кольцах либо канавок поршней, износе или повреждении маслоотражательных колпачков клапанов, износе стержней клапанов либо направляющих втулок, нарушении работы системы вентиляции картера двигателя.

Нарушение работы вентиляции картера двигателя возникает при ее загрязнении (загрязнение маслоотражателя, трубок отсоса картерных газов, золотникового устройства) и проявляется в повышении давления в системе смазки, повышенном расходе масла, а также в попадании масла в воздушный фильтр и впускной трубопровод.

Признаки неисправности смазки в двигателе

После запуска мотора не гаснет контрольная лампа давления в системе;
Наличие посторонних звуков после старта двигателя;
Стук гидрокомпенсаторов;
Посторонние шумы на прогретом двигателе.

Диагностика системы смазки

Проверить уровень масла;
Проверить исправность контактов цепи;
Проверить на наличие неисправностей датчик масла.

В видео пойдет речь о системе смазки автомобиля и возможных нарушениях в ее работе: Опубликовано: 30 января 2020

Элементы, системы смазки, её устройство и принцип работы

Основными элементами системы смазки являются:

Картер с поддоном;
Насос;
Фильтр;
Радиатор;
Перепускные клапаны;
Магистраль и каналы;
Датчики.

Поддон, это самая нижняя часть двигателя

Насос, служит для перекачки масла из картера и создания масляного давления в каналах двс.

Фильтр очищает масло от механических примесей и нагара.

Благодаря этому, увеличивается срок службы силовой установки и масла. Кроме того, вбирая в себя мусор, он упрощает техническое обслуживание системы смазки. При замене масла обязательно надо заменить и фильтр.

Радиатор охлаждает моторное масло.

Применение радиатора обусловлено целевым назначением мотора. Не все двигатели нуждаются в использовании такого прибора. В основном радиаторами оснащаются высоко оборотистые, и сильно нагруженные моторы.

Радиаторы бывают двух видов, с воздушным или жидкостным охлаждением. Принцип воздушного, обдув потоком воздуха при движении автомобиля. Именно поэтому такие устройства располагают в передней части агрегата, обеспечивая ему достаточное количество воздуха. Жидкостные радиаторы охлаждаются благодаря системе охлаждения двигателя.

Перепускные, редукционные клапаны обеспечивают нормальное давление в системе смазки.

Задача клапана, сбросить излишек давления при его увеличении свыше установленной нормы. Для защиты устройств и элементов двигателя устанавливается несколько клапанов в конструкции. Например, в масляном насосе, фильтре и др. При засорении фильтра, дабы не застопорить работу двигателя и системы в целом, перепускной клапан пускает масло в обход ему.

Магистраль и каналы представляют собой отверстия, для циркуляции масла.

Они располагаются внутри многих деталей двигателя и составляют систему подачи масла к трущимся элементам. Главная магистраль ведет от насоса к фильтру и имеет большее сечение, так же она подает смазку к подшипникам коленчатого вала.

Датчики замеряют и передают показатели, необходимые для нормальной работы системы.

Основными показателями являются: давление, температура, уровень масла. Наиболее важные показания снимает датчик давления масла. При резком падении давления возможен сбой системы в целом, поэтому показания датчика выводятся на приборную панель.

Датчик давления устанавливается в центральной магистрали. В более современных моторах он передает показания компьютеру, или электронному блоку управления. В случае превышения необходимых показателей электроника полностью останавливает работу системы.

Устройство системы смазки автомобильного двигателя

Главной задачей системы смазки является обеспечение масляной пленки на соприкасающихся подвижных деталях автомобильного двигателя. Это позволяет снизить потери мощности и износ силового агрегата. Помимо этого, масло, подаваемое системой, используется в гидрокомпенсаторах, гидронатяжителях и в механизмах регулирования фаз газораспределения. В общем устройстве автомобиля смазочная система интегрирована в конструкцию двигателя и состоит из следующих элементов:

Заливная горловина – через нее выполняется заливка или доливка масла.
Поддон картера – представляет собой нижнюю часть корпуса двигателя, наполненную маслом. Для правильной работы двигателя количество рабочей жидкости в поддоне должно быть на определенном уровне, что измеряется при помощи различных датчиков и приспособлений (щупа). В поддоне скапливаются не только излишки масла, стекающие из механизмов двигателя, но и загрязнения, образующиеся в процессе работы. Также на поддоне расположено сливное отверстие и пробка в виде болта с шайбой. При замене масла пробку необходимо заменить вместе с шайбой.
Маслозаборник – представляет собой конструкцию из патрубка, идущего от поддона к насосу, и фильтра грубой очистки.
Масляный насос – всасывает смазку при помощи маслозаборника из поддона и подает ее в систему. Он запускается и отключается одновременно с двигателем. В качестве привода может выступать коленвал, распредвал или вспомогательный приводной вал. Как правило, в автомобилях для перекачки масла применяются два типа насосов: шестеренчатые (более популярные) и роторные.
Масляный фильтр. Устанавливается на входе в насос и предназначен для очистки рабочей жидкости от стружки и нагара. Бывают двух типов – разборные (при загрязнении фильтра меняется лишь фильтрующий элемент) и неразборные (меняется весь фильтр).
Масляный радиатор. Поскольку рабочая жидкость в системе смазки также осуществляет охлаждение, для снижения ее собственной температуры она проходит через радиатор. Последний, в свою очередь, охлаждается жидкостью системы охлаждения.
Магистрали и каналы – по ним движется масло от одного узла к другому.
Масляные форсунки. Используются для подачи масла на стенки цилиндров и поршни.
Датчики давления, температуры и уровня масла – подают сигналы на электронный блок управления двигателем, передавая данные о состоянии системы смазки и режиме работы двигателя.
Клапаны (перепускные и редукционные). Позволяют автоматизировать контроль давления масла и управлять его подачей в систему. Такие клапаны монтируются вблизи ведущих элементов системы (насоса, основных узлов двигателя, фильтра).

В некоторых моделях двигателей датчики и радиатор могут отсутствовать. При этом охлаждение масла происходит непосредственно в поддоне картера.

Устройство системы смазки автомобильного двигателя

Система смазки двигателя

Заливная горловина — через нее выполняется заливка или доливка масла.
Поддон картера — представляет собой нижнюю часть корпуса двигателя, наполненную маслом. Для правильной работы двигателя количество рабочей жидкости в поддоне должно быть на определенном уровне, что измеряется при помощи различных датчиков и приспособлений (щупа). В поддоне скапливаются не только излишки масла, стекающие из механизмов двигателя, но и загрязнения, образующиеся в процессе работы. Также на поддоне расположено сливное отверстие и пробка в виде болта с шайбой. При замене масла пробку необходимо заменить вместе с шайбой.
Маслозаборник — представляет собой конструкцию из патрубка, идущего от поддона к насосу, и фильтра грубой очистки.
Масляный насос — всасывает смазку при помощи маслозаборника из поддона и подает ее в систему. Он запускается и отключается одновременно с двигателем. В качестве привода может выступать коленвал, распредвал или вспомогательный приводной вал. Как правило, в автомобилях для перекачки масла применяются два типа насосов: шестеренчатые (более популярные) и роторные.
Масляный фильтр. Устанавливается на входе в насос и предназначен для очистки рабочей жидкости от стружки и нагара. Бывают двух типов — разборные (при загрязнении фильтра меняется лишь фильтрующий элемент) и неразборные (меняется весь фильтр).
Масляный радиатор. Поскольку рабочая жидкость в системе смазки также осуществляет охлаждение, для снижения ее собственной температуры она проходит через радиатор. Последний, в свою очередь, охлаждается жидкостью системы охлаждения.
Магистрали и каналы — по ним движется масло от одного узла к другому.
Масляные форсунки. Используются для подачи масла на стенки цилиндров и поршни.
Датчики давления, температуры и уровня масла — подают сигналы на электронный блок управления двигателем, передавая данные о состоянии системы смазки и режиме работы двигателя.
Клапаны (перепускные и редукционные). Позволяют автоматизировать контроль давления масла и управлять его подачей в систему. Такие клапаны монтируются вблизи ведущих элементов системы (насоса, основных узлов двигателя, фильтра).

Строй-Техника.ру

Строительные машины и оборудование, справочник

Категория:

Тракторы-2

Публикация:

Техническое обслуживание системы смазки двигателя

Читать далее:

Характеристика систем смазки двигателей

Техническое обслуживание системы смазки двигателя

Техническое обслуживание системы смазки включает в себя следующие операции:
— проверку плотности соединений;
— контроль количества масла в картере;
— постоянное наблюдение за двигателем и температурой масла в системе (особенно при прогреве двигателя и его работе под нагрузкой);
— очистку и промывку масляных фильтров, центробежных очистителей, узлов системы вентиляции картера и др.;
— смену масла в системе.

Уровень масла в картере проверяют перед пуском двигателя при помощи масляной линейки. Прежде чем запускать двигатель, рекомендуется несколько раз провернуть коленчатый вал вручную, чтобы подать смазку на трущиеся поверхности и тем самым облегчить пуск двигателя и уменьшить износ его деталей.

Холодное масло вязкое, оно плохо проникает в зазоры. Поэтому после пуска двигатель прогревают вначале при минимальной, затем при средней частоте вращения коленчатого вала. В процессе прогрева особо внимательно следят за показаниями приборов системы смазки. Температура масла в прогретом двигателе должна быть в пределах 70…90 °С и давление 0,15…0,35 МПа. Пониженное давление масла может быть вследствие недостатка масла в системе, наличия подтеканий масла, увеличения зазоров в шатунных и коренных подшипниках.

Рекламные предложения на основе ваших интересов:

Работу реактивной масляной центрифуги проверяют на слух: после остановки двигателя в течение 0,5…1 мин должен быть слышен легкий шум вращающегося по инерции ротора.

Очистку и промывку ротора РМЦ проводят через 120… 240 ч работы, в зависимости от эксплуатационных условий.

Смену масла производят через периоды, рекомендуемые заводами-изготовителями, в такой последовательности:
— сразу после остановки двигателя сливают горячее масло;
— очищают и промывают фильтры грубой очистки, меняют фильтрующие элементы фильтров тонкой очистки или очищают и промывают ротор РМЦ;
— заправляют картер чистым маслом;
— на работающем двигателе проверяют герметичность всех соединений маслопроводов, устраняют течи масла.

Техническое обслуживание системы смазки включает:
— наружный осмотр приборов и маслопроводов;
— контроль уровня и качества масла в картере;
— промывку масляных фильтров (и РМЦ);
— периодическую замену масла;
— наблюдение за системой смазки работающего двигателя трактора по манометру и термометру:

Уровень масла в картере двигателя контролируют перед пуском, периодически во время работы и в конце смены; он должен соответствовать верхней метке на масломерной линейке (щупе).

Перед началом работы трактора под нагрузкой температура масла должна быть не ниже +40m °С.

Давление масла понижается, когда изношены подшипника и шейки коленчатого вала, неисправны сливной и редукционный клапаны вследствие поломки пружин и заедания в гнезде. Понижение давления может быть постепенным и быстрым, поэтому необходимо непрерывно контролировать показания приборов. Если стрелка манометра показывает 0, немедленно останавливают дизель и выясняют причину. Чаще всего это случается при разрыве маслопроводов, заедании клапанов или поломке масляного насоса.

Рекламные предложения:

Читать далее: Характеристика систем смазки двигателей

Категория: —
Тракторы-2

Как это работает?

Зная устройство системы смазки, проще понять принцип ее действия и особенности взаимодействия различных элементов Так, при пуске мотора момент вращения коленчатого вала передается к масляному насосу. Последний создает давление в системе, обеспечивает подачу смазывающей жидкости в каналы охлаждения и распределение масла ко всем трущимся элементам.

Как правило, масло поступает к следующим узлам — шатунными и коренным шейкам коленвала, поршневым пальцам и турбине (для турбированных моторов), а также к шейкам распределительного вала. В турбированных моторах, как привило, монтируются специальные инжекторы, обеспечивающие подачу смазывающей жидкости под давлением к поршневым пальцам.

Как только шейки распредвала получают свою порцию масла, смазывающий состав образует специальную ванночку в головке блока. Этой жидкости достаточно для обработки бобышки распределительного вала, а также клапанных толкателей и самих клапанов. В случае подъема уровня жидкости в ванночке смазывающий состав по специальным каналам направляется к поддону, где под влиянием шатунов и из-за выдавливания жидкости из-под шейных вкладышей формируется «туман», обеспечивающий смазывание маслом стенок цилиндров.

Как только этот процесс завершается, лишняя часть состав снимается с помощью колец на цилиндрах мотора (для этих целей предназначены так называемые маслосъемные кольца). Если в процессе работы в картере накапливается чрезмерное давление, к работе подключается сапун, который устраняет подобную проблему. Сам сапун имеет вид специального изделия, предназначенного для задержки масла и выпуска воздуха. Выход детали подключается к заборнику воздушного фильтра.

Смазывание стенок осуществляется непрерывно, а именно весь период, пока функционирует мотор. Давление масла контролируется с помощью смонтированного на выходе фильтрующего элемента датчика, а также указателя давления на панели приборов. Даже при незначительном несоответствии давления, рекомендуется заглушить мотор и выяснить причину поломки.

Система смазки

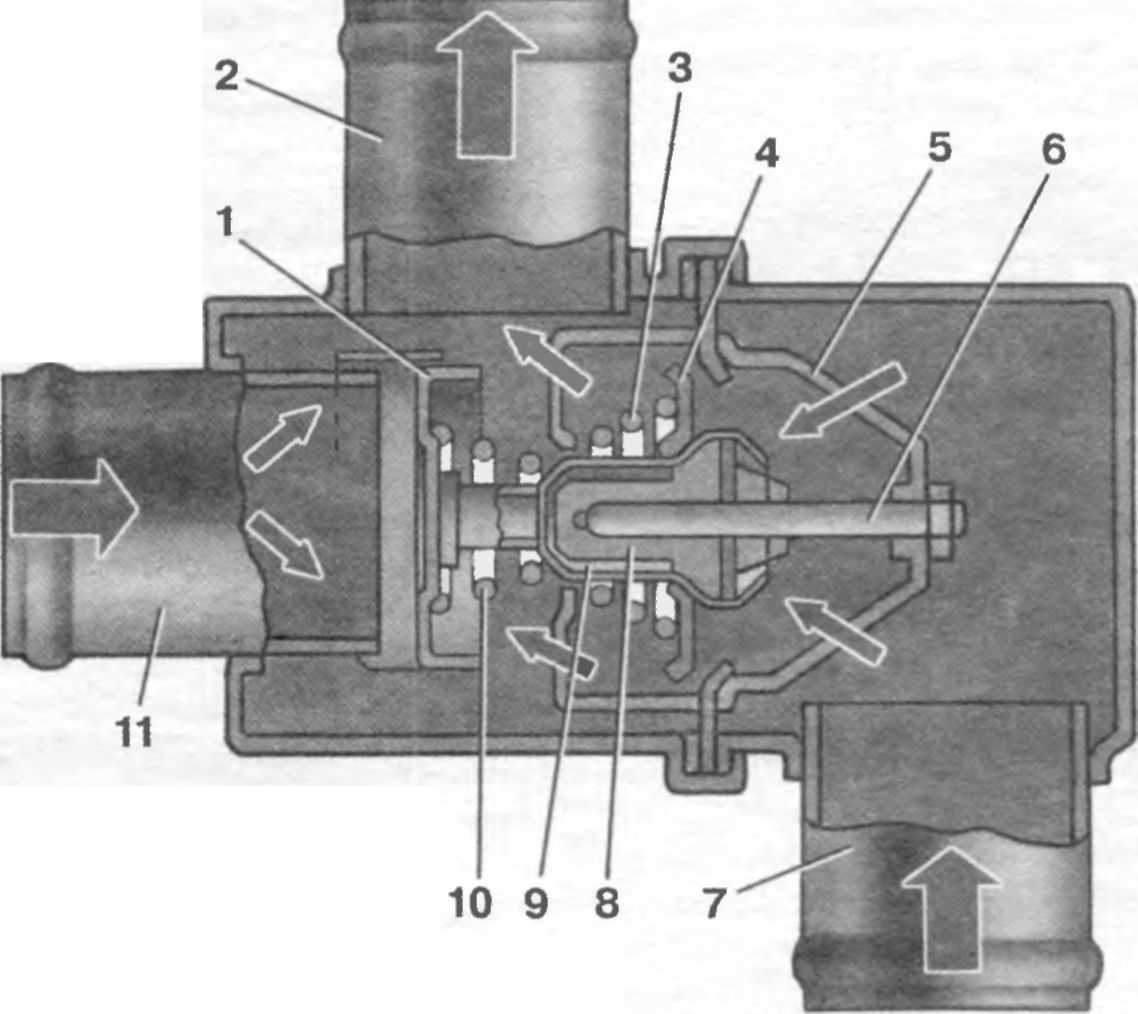

Рис. 2-67. Термостат:

1 – перепускной клапан;

2 – выходной патрубок (к насосу); 3 – пружина основного клапана; 4 – основной клапан; 5 – держатель поршня; 6 – поршень; 7 – входной патрубок (от радиатора), 8 – резиновая вставка; 9 – твердый термочувствительный наполнитель; 10 – пружина перепускного клапана; 11 – входной патрубок (от двигателя)

– спрессуйте с валика крыльчатку и снимите сальник.

Контроль. Проверьте осевой зазор в подшипнике. Эту операцию необходимо делать обязательно, если отмечался значительный шум насоса. Зазор не должен превышать 0,13 мм при нагрузке 49 Н (5 кгс). При большем зазоре подшипник с валиком замените новым.

Сальник насоса и прокладку между насосом и блоком цилиндров при ремонте рекомендуется заменять.

Трещины и деформации корпуса насоса не допускаются.

Сборка. Сборку осуществляйте в следующем порядке:

– с помощью оправки 67.7853.9568 установите в корпус сальник, не допуская перекоса;

– запрессуйте, прилагая усилие к обойме подшипника, подшипник с валиком так, чтобы совпали отверстия под стопорный винт 3 (см. 2-65);

– заверните стопорный винт подшипника и зачеканьте контуры его гнезда для предотвращения самоотвертывания;

с помощью приспособления 67.7820.9527 напрессуйте крыльчатку 8, а затем новый зубчатый шкив 4, выдержав размеры 39,7 мм и 51,5 мм, указанные на рис. 2-65;

Повторное использование шкива не допускается.

– проверьте надежность запрессовки шкива и крыльчатки на валике, приложив к ним крутящий момент (30±5) Н-м. Шкив и крыльчатка не должны провернуться.

У термостата следует проверять температуру начала открытия основного клапана и ход клапана. Установите термостат на стенде, опустив в бак с тех-

ническим глицерином. В основной клапан 4 (см. рис. 2-67) уприте рычажок кронштейна, связанный с ножкой индикатора.

Начальная температура жидкости в баке должна быть 78-80° С. Температуру жидкости постепенно увеличивайте, примерно, на 1° С в минуту при постоянном перемешивании, чтобы она во всем объеме глицерина была одинаковой.

За температуру начала открытия основного клапана принимается та, при которой ход клапана составит 0,1 мм.

Термостат необходимо заменять, если температура начала открытия основного клапана не соответствует (87±2)° С, или в случае, если ход клапана при повышении температуры до 102″ С составит менее 8 мм.

Простейшая проверка исправности термостата может быть осуществлена на ощупь непосредственно на автомобиле. После запуска холодного двигателя при исправном термостате нижний патрубок радиатора должен нагреваться, когда температура охлаждающей жидкости достигнет 87-92° С.

Радиатор и расширительный бачок

Снятие и установка их на автомобиле выполняется на холодном двигателе в следующем порядке.

Отверните пробку расширительного бачка, сливные пробки радиатора и блока цилиндров, слейте охлаждающую жидкость.

Отсоедините электрические провода отдатчика 2 (см. рис. 2-66) включения электровентилятора. Отсоедините

шланги от радиатора и расширительного бачка.

Отверните гайки и болты крепления кожуха 4 электровентилятора и, придерживая радиатор, выньте кожух в сборе с электровентилятором. Выньте радиатор из моторного отсека. При необходимости отверните гайки крепления, снимите электровентилятор.

Снимите ремень крепления и выньте расширительный бачок.

Устанавливайте радиатор и расширительный бачок в обратном порядке.

Проверка герметичности радиатора. Герметичность радиатора проверяется в ванне с водой. Заглушив патрубки радиатора, подведите к нему воздух под давлением 0,2 МПа (2 кгс/см 2 ) и опустите в ванну с водой не менее чем на 30 с. При этом не должно наблюдаться появления пузырьков воздуха из радиатора.

При повреждениях или негерметичности отремонтируйте радиатор или замените новым.

Устройство системы смазки показано на рис. 2-69.

Система смазки комбинированная. Под давлением смазываются коренные и шатунные подшипники коленчатого вала, опоры распределительного вала; разбрызгиванием – стенки цилиндров, поршни с поршневыми кольцами, кулачки распределительного вала, толкатели и стержни клапанов.

Масляный насос (рис. 2-70) шестеренчатый, с шестернями 2 и 3 внутреннего зацепления располагается на переднем торце блока цилиндров. Ведущая шестерня 3 масляного насоса установлена на двух лысках на переднем конце коленчатого вала. Для уменьшения механических потерь шестерни имеют трохоидальное зацепление. Маслоприемник 19 (см. рис. 2-69) кре-

Рис. 2-68. Снятие зубчатого шкива привода насоса: 1 – корпус насоса 2 – зубчатый шкив 3 – съемник

Централизованная система смазки

Двигатель и коробка передач автомобиля являются наиболее нагруженными агрегатами, нуждающимися в непрерывной подаче смазочного материала. Однако если речь заходит о спецтехнике, будь то снегоуборочная машина, самосвал или экскаватор, то к перечню узлов, требующих смазки, добавляется внушительный список дополнительного оборудования.

Для автоматической подачи смазочного материала к таким узлам на спецтехнику устанавливается централизованная система смазки. Это автономная система, состоящая из насоса, дозаторов, шлангов высокого давления, фитингов и креплений.

Смазка подается одновременно ко всем точкам равными заранее заданными порциями заданным циклом. Цикл регулируется управляющей платой, расположенной в центральном насосе.

Из каких элементов состоит система смазки

Каждый двигатель оборудован системой смазки, состоящей из нижеследующих узлов:

Масляный резервуар (маслобак). Расположен преимущественно в нижней части двигателя;
Маслозаборник – патрубок, подающий масло из картера к масляному насосу;
Масляный насос. Различают шестеренчатые и роторные. В современных моторах все чаще встречаются последние. Причина тому – простота конструкции и технологические соображения. Роторные насосы не допускают применения высоковязких масел;
Фильтр очистки масла с гофрированным бумажным элементом. В отдельных случаях может применяться еще и фильтр грубой очистки, но на большинстве двигателей им является сетка маслозаборника;
Датчики системы управления (ECU).
Система маслоподающих каналов.

Применение мокрого и сухого картера в комбинированной системе смазки

Комбинированная система наиболее популярна при создании автомобилей в современных условиях. Она подразумевает под собой подачу масла под давлением ко всем деталям и механизмам, которые наиболее остро в этом нуждаются, например, подшипники. Давление масла нагнетается при помощи масляного насоса. Все остальные детали смазываются масляной эмульсией.

В комбинированной системе конструктивно может быть применен различный вид картера:

Мокрый картер.
Сухой картер

Под мокрым картером подразумевается постоянное заполнение его маслом. Такой принцип используется на большинстве стандартных автомобилей. Его достоинством является простота и надежность. Однако, имеются и свои недостатки. Например, при попадании топлива в смазку возможно образование масляной пены. Вместе с ней в систему будет попадать большое количество воздуха, тем самым, резко снижая давление и сводя работу системы смазки двигателя до нуля.

Система смазки автомобилей: виды

Систему смазки двигателя условно можно классифицировать по способу подачи масла к смазываемым деталям:

Под давлением;
Самотёком (разбрызгиванием);
Комбинированная.

Комбинированная смазочная система сочетает в себе характеристики обоих предыдущих методов.

По способу охлаждения масла можно выделить:

Открытая вентиляция картера;
Закрытая вентиляция картера.

Основные неисправности системы смазки

Система смазки двигателя: из чего состоит и как работает?

Двигатель абсолютно любого транспортного средства состоит из следующих узлов:

Маслобак;
Маслозаборник;
Масляный насос;
Фильтр для очистки масла;
Датчики;
Система маслоподающих каналов.

В современных образцах двигателей используется комбинированная система смазки. В ней часть деталей смазывается под давлением, а другая часть непосредственно с помощью разбрызгивания или самотеком. Осуществляется смазка мотора циклически, тоесть при работе масляный насос закачивает масло в систему и под давлением подает его в масляный фильтр. После очистки масла от посторонних примесей, оно поступает к коленчатому валу, опорам распределительного вала и верхней опоре шатуна для смазки поршневого пальца. На рабочей поверхности двигателя масло оказывается с помощью отверстий в нижней опоре шатуна или за счет специальных форсунок. Все остальные части двигателя смазываются маслом разбрызгиванием.
