Меняем ремень генератора без натяжителя на лада гранта своими руками

Как выбрать ремень генератора на Ладу Гранту

  • Клиновидный: форма зубьев клинообразная, очертание трапеции. Ремешок предназначен для передачи повышенного усилия между двумя близлежащими валами. Клиновидная форма не предназначена для обратного перегиба. То есть, устанавливать на модель Люкс запрещено.
  • Поликлиновый — универсальный тип: по форме напоминает несколько клееных между собой ремней.
  • Зубчатый: на внутренней стороне расположены поперечные канавки. Данный тип РПМ предназначен для передачи максимального числа вращения, тягового усилия. Устанавливают на Ладу Гранту для обеспечения работоспособности газораспределительного механизма.

Признаки износа РПМ

Перед тем как приступить к замене РПМ, самостоятельно проведите диагностику, оцените фактическое состояние деталей, механизмов. Возможно, причина неисправности в другом узле, смежно расположенном с генератором.

  1. Открываем капот, двигатель должен остыть, чтобы не повредить кожный покров руки, пальцев.

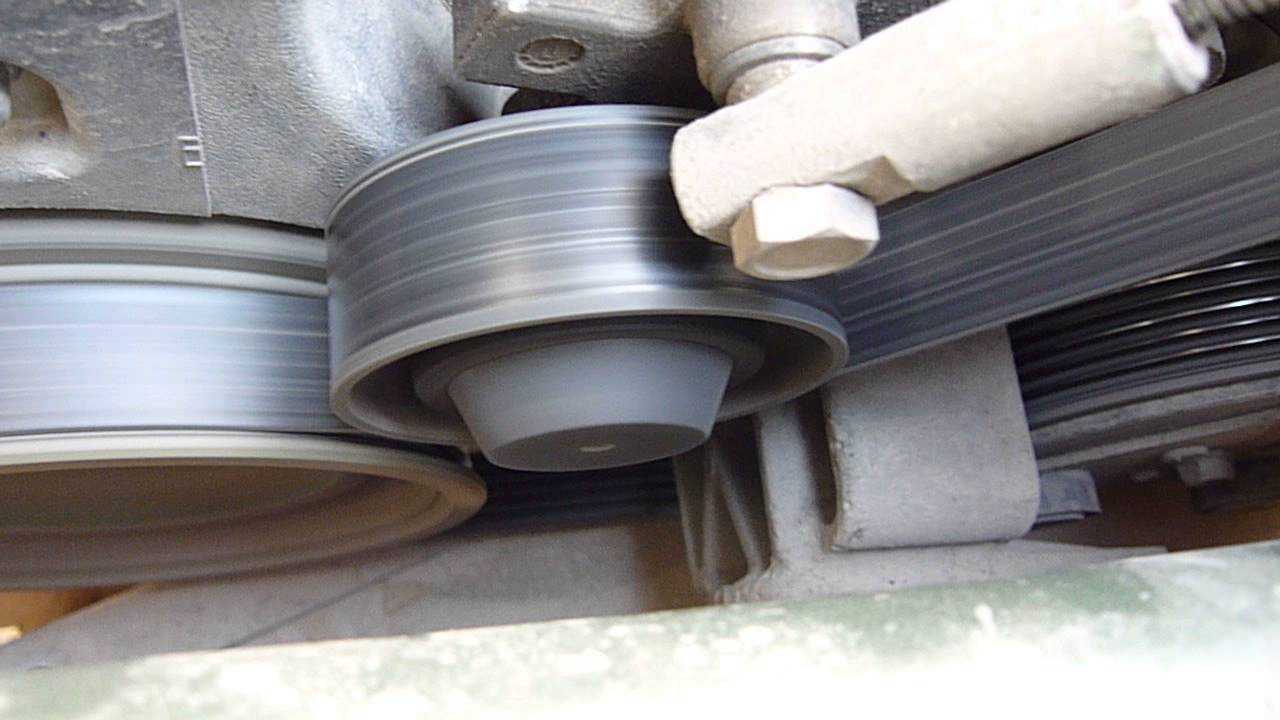

  2. Включаем нейтральную передачу, проворачиваем ремень генератора. Вращение происходит достаточно легко, руками, без специального оборудования.
  3. Поочередно осматриваем каждый участок.

Признаки износа РПМ

О необходимости замены РПМ укажет следующее:

  • обтрепанность, боковые потертости;
  • отслоения резины, ниточного волокна;
  • прочие механические повреждения;
  • надрывы зубьев;
  • наличие маслянистых следов, потеков на поверхности ремня.

Если замечаний к РПМ нет, приступаем к осмотру ролика — натяжителя. Нередко причина появления сторонних шумов именно в нем, изношенных роликовых подшипниках. Руками расшатываем конструкцию, проверяем исправность работы.

В случае обрыва ремня в пути, допускается передвижение на запасе энергии аккумуляторной батареи, но не более одного часа. На практике, мастера рекомендуют не более получаса свободного хода.

Замена генератора лада гранта — кзате на bosch. сравнительная характеристика и недостатки

Характеристики КЗАТЕ 115А

2170-10

Bosch

2170-13

Максимальная сила тока (отдача) при показателе 14.5 В / 6000 об/ мин

115



110

Границы настройки напряжения при оборотах в 2500 об/мин и силе тока в 5.0 А 13.6 – 15.2 13.6 – 15.2
Передаточное число по принципу: мотор — преобразователь 1 : 2.4 1 : 2.4

За счет меньшей высоты Бош 110А на 10 мм ниже аналога. Несмотря на незначительные преимущества, БОШ обладает одним «жирным» недостатком — нет возможности быстрой (холодной) замены диодного моста в случае его выхода из строя.

Электрические контакты распаяны в мост, быстрая замена выпрямителя в пути не получится. На КЗАТЕ заменить выпрямитель в пути вполне возможно и допустимо.

Проверяем состояние ремня генератора сами

Дабы убедиться в том, что ремень находится в исправном состоянии, нужно выполнить несложные действия. Изначально включается пятая передача. На ней, опираясь на передний бампер, стараемся толкнуть машину назад. Одновременно пытаемся провести визуальный осмотр ремня на всей его длине.

Срезало все пазы, такой ремень на грани разрыва

Там, согласно общему правилу, не должно присутствовать трещин, даже самых маленьких, а также разрывов и отслоений, которые случаются вследствие длительной эксплуатации резиновых изделий.

Такой ремень уже никуда не годится

Если же подобные проблемы обнаружились, то ремень подлежит замене. Аналогично проверяется и ремень ГРМ.

Также не лишним проверить и внешнее состояние самого генератора, так как его качество вызывает вопросы. Не забудьте осмотреть и ролик генератора.

Ремень уже плох, а вот ролик генератора еще походит

Процесс замены ремня генератора

Стандартный артикул для ремня генератора: 1118-1041020-07

  • Длина такого ремня составляет 823 миллиметра.
  • Найти его в каталоге можно по названию или же по собственному уникальному номеру 1118-1041020-07.
  • Маркировка на коробке укажет на индекс 6РК 823.

Помимо этого, подготовьте заранее достаточно длинную отвертку, а также ключ «на 13». Может потребоваться и нож, чтобы убрать старый ремень.

  1. Для начала, убираем старый ремень, или то, что от него осталось. Как мы уже сказали, делать это нужно каждые тридцать тысяч километров пути, даже если состояние ремня на вид полностью удовлетворительное. Убирается ремень простым ножом.

  2. Теперь находим болт нижнего крепления генератора. Постарайтесь отвернуть его буквально на несколько оборотов, в чём поможет ключ «на 13».
  3. Тем же ключом отворачивается гайка, после чего полностью вытаскивается болт верхнего крепления генератора.
  4. Теперь нужно быть очень осторожным. Необходимо постараться провернуть генератор таким образом, чтобы верхняя проушина точно зашла за поверхность выступа, находящегося на кронштейне. Уверенно прижимаем генератор к данному кронштейну, и фиксируем его там обычной проволокой. Привязать лучше всего его к гайке крепления крышки ГБЦ.
  5. Теперь аккуратно надеваем ремень на шкив генератора, а также на поверхностную часть шкива привода генератора.
  6. Снова включаем пятую передачу, одновременно прижимая ремень к шкиву. В таком положении стараемся подтолкнуть автомобиль назад, пока ремень полностью не станет на своё место.
  7. Теперь уже можно отвязывать проволоку, и начать отжимать отвёрткой генератор в том месте, где он соприкасался с кронштейном. Не забудьте вставить верхний болт крепления генератора.

После этого остаётся лишь позаботиться о том, чтобы завернуть нижний болт и гайку верхнего болта крепления генератора. Этого будет достаточно, чтобы установить всё на место.

Альтернативные варианты

Конечно же, многие автолюбители прекрасно понимают, чем чревато отсутствие натяжителя ремня. Дело в том, что ремень, достаточно часто, бывает перетянут, что приводит к слишком быстрому износу подшипника генератора. Узнать об этой проблеме можно по характерному звуку, напоминающему вой. Устранить подобный конструктивный недостаток можно, если установить натяжитель ремня генератора. Самый частый вариант — это установка натяжителя с Лада Калина.

Установка натяжителя ремня генератора

Причина отказа от натяжителя проста. Производитель пытался сэкономить дополнительные средства, сделав машину одной из самых доступных в мире. И характерно это только для самых дешевых комплектаций (стандарт и норма), которые поставляются с восьмиклапанными силовыми агрегатами.

Чтобы облегчить процесс контроля натяжения ремня, можно просто заменить кронштейн генератора, проведя его предварительную доработку.

Слева кронштейн с натяжителем с Калины, справа стандартная версия с Гранты

В стандартном кронштейне вы не найдёте отверстий для ролика с натяжителем. Вместо этого можно собрать новый кронштейн, который будет основан на базе Лады Калины первого поколения. Как мы уже сказали, нам понадобится:

  1. сам кронштейн от указанного автомобиля,
  2. натяжной ролик,
  3. кронштейн ролика натяжителя,
  4. а также сам ремень генератора всё от той же Лады Калины первого поколения.
  5. К тому же, не забудьте о покупке натяжителя винтового, соответствующей втулки и болта.

Сам процесс замены схож с заменой стандартных деталей Лада Гранта. Впрочем, если у вас отсутствуют соответствующие технические знания, то для сборки конструкции стоит обратиться в сервисный центр.

Самостоятельная проверка состояния ремня генератора

Перед тем, как поменять ремень навесного оборудования, водители должны сделать его визуальный осмотр, чтобы убедиться в необходимости его замены. Для выполнения диагностики автомобиль следует установить в неподвижное состояние. Чтобы авто не покатилась при осмотре, под колеса следует установить фиксаторы. Ремень генератора находится в моторном отсеке, и натянут на шкивы навесного оборудования.

Проверку следует делать всего изделия. Осмотрев один участок, последовательно осматривают все остальные, проворачивая ремень. Можно сделать метку на месте, с которого начался осмотр.

О необходимости замены говорят следующие признаки:

  • трещины и потертости на поверхности, как внутренней, так и внешней;
  • обтрепанные, боковые стороны;
  • отслоение резины от резины;
  • механические повреждения;
  • следы масла и рабочих жидкостей не поверхности.

При осмотре также нужно проверить натяжение ремня. Если он будет натянут слабо, генератор будет работать не в полную силу. Слишком сильное натяжение приводит к преждевременному износу подшипников и ремешка. Для проверки натяжения нужно нажать на ремень в месте свободном от оборудования. При усилии примерно в 10 кг прогиб не должен быть больше 7-8 см.

Если натяжение недостаточное, то нужно знать, как натянуть ремень. В роли регулятора выступает винт натяжителя, с его помощью выполняется натяжение (автор видео – Remgar).

При замене ремня желательно менять ролик натяжителя, который нужно также осмотреть. На нем должны отсутствовать царапины, сколы, люфт, деформации. Ролик должен свободно вращаться без задержек. Не следует пренебрегать регулярной проверкой состояния ременной передачи.

Если ремень оборвется в пути, дальнейшее передвижение возможно только за счет аккумулятора. Но даже при полной его зарядке, на нем можно будет передвигать не более одного часа. Поэтому рекомендуется иметь в багажнике запасной ремень генератора на случай его обрыва.

Как заменить ремень генератора Гранта

Процесс замены непрост и зависит от комплектации машины: есть ли натяжитель, кондиционер. В последнем случае не обойтись без подъемника и демонтажа опоры двигателя из-за шкива муфты компрессора кондиционера.

У Гранты с кондиционером для установки нужно будет вывешивать колесо и снимать одно крепление ДВС.

Как поменять ремень на Гранте 8 и 16 клапанной без кондиционера и натяжителя

Что потребуется для работы:

  • нож, если надо просто срезать старую деталь;
  • вороток или трещотка с головкой 13;
  • длинная крепкая проволока;
  • плоская отвертка;
  • напарник – можно заменить самому, но с помощником легче.

Шаг 1. Демонтаж

Машина на ровной поверхности, включена нейтралка без ручника. АКБ отсоединен.

Если старый ремень не нужен – режем его в доступном месте и вытаскиваем.

Если старый надо сохранить – делаем все до шага 3.

Замена нужна длиной 8223мм, шестиклиновой. Называется 6РК 823. ФОТО: www.zr.ru

Шаг 2. Убираем крепление генератора

Подбираемся к креплению генератора с головкой 13:

  1. страгиваем на 2-3 витка нижний болт;
  2. ей же полностью выкручиваем верхний болт.

В таком положении переходим к установке. ФОТО: www.zr.ru

Шаг 3. Поднимаем деталь

Прокручиваем генератор вверх. Верхнее крепление становится выше кронштейна, к которому оно прикручивается.

Прижимаем деталь к двигателю. Крепкой проволокой фиксируем. Например, подвешиваем к болту ГБЦ.

В таком положении переходим к установке. ФОТО: www.zr.ru

На данном этапе можно снять старую деталь, если не стали резать. Включаем пятую передачу и толкаем машину назад, отжимая ремень отверткой со шкива привода генератора.

Шаг 4. Установка нового

Натягиваем новый на шкивы.

Установка проходит в положении генератора, когда он прижат к двигателю. ФОТО: www.zr.ru

Включаем пятую передачу, толкаем машину назад, прижимая ремень к шкиву 1 на картинке. Здесь пригодится помощник.

Как только оденем, работаем в обратном порядке:

  • отвязываем генератор;
  • отжимаем его в рабочее положение;
  • возвращаем верхний болт крепления, затягиваем нижний.

Замена ремня генератора на Гранте с кондиционером

Здесь сложнее. Пошагово:

  1. загоняем авто на подъемник или эстакаду;
  2. снимаем натяжитель;
  3. скидываем переднее правое колесо;
  4. подпираем ДВС и демонтируем подушку;
  5. меняем нужную деталь.

Вся проблема в пунктах 5 (муфта компрессора кондиционера) и 7 (правая опора двигателя) – через них проходит наш ремень (номер 6). Остальное: 1-привод вспомогательных устройств, 2/3-натяжитель, 4-генератор. ФОТО: www.zr.ru

Что потребуется

  • новый ремень маркировки 6РК 995;
  • накидные ключи 8, 19;
  • торцевые ключи 8, 10;
  • ключи Torx T20, T27;
  • трещотка с удлинителем и головками Е14, 17.

Шаг 1. Натяжитель

Машина на подъемнике или эстакаде.

Шпильки переднего правого колеса ослаблены.

Открываем капот. Снимаем клеммы с АКБ.

Находим натяжитель, достаем накидные ключи 19 и 8:

  1. 19 накидываем на ходовой винт;
  2. 8 держим контргайку;
  3. страгиваем;
  4. крутим ходовой винт по часовой стрелке – ослабляем натяжение.

Страгиваем контргайку, ослабляем натяжение. ФОТО взяты с: www.zr.ru

Нужны ключи 8, 10. Снимаем:

  • центральный щиток (номера 1, 5, 7);
  • правый щиток (номер 2).

Шаг 3. Колесо

Снимаем переднее правое колесо. Ключами 8, Torx t20, t27 демонтируем подкрылок по схеме.

Для работы с подкрылком нужны три разных ключа. Сняв, получаем доступ к опоре ДВС. ФОТО: www.zr.ru

Шаг 4. Опора двигателя

Готовимся снимать опору движка.

Надежно подпираем двигатель под картер – опора должна принять на себя вес ДВС.

Воротком или трещоткой с головкой Е14 откручиваем винты крепления опоры к двигателю.

Головкой 17 откручиваем винты фиксации опоры к кузову.

Снимаем опору. Убедитесь, что вес двигателя надежно перемещен на упор в картер!!! ФОТО: www.zr.ru

Шаг 5. Демонтаж и установка

Снимаем ремень со шкивов и роликов, вытаскиваем.

Установку нового проводим в обратной последовательности.

Не перепутайте винты крепления опоры к двигателю. Верхний (входит в треугольную часть) короче нижнего!

Перепутать опасно для дальнейшей эксплуатации машины. ФОТО: www.zr.ru

Итоговое натяжение регулировать настройкой натяжителя.

Штатный генератор Гранты

На заводе на ВАЗ 2190 и 2191 устанавливается устройство с каталожным обозначением КЗАТЭ 115А (9402.3701-14). Оно имеет следующие технические характеристики:

  • номинальное напряжение – 14 В;
  • максимальная сила тока – 115 А;
  • частота вращения вала – 1200 об./мин. (без нагрузки);
  • частота вращения вала при максимальном токе в 115 А – 6000 об./мин.

Основными составными частями генератора являются неподвижный статор и вращающийся в нем ротор. Детали разделены между собой воздушной прослойкой. Основная их рабочая часть – это обмотка и магнитопровод. Другие составные элементы служат для обеспечения соответствующей жесткости, охлаждения и т. д.

Узел со щетками необходим для соединения электросети ротора с неподвижной обмоткой статора, состоит из нескольких графитовых контактов. Диодный мост используется для трансформации переменного тока в постоянный, он также называется блоком выпрямителя. Регулятор преобразует электроэнергию на выходе в нужное напряжение.

Чтобы обезопасить сеть автомобиля от перепадов, используется понижающий конденсатор емкостью 2,2 мкФ. После включения зажигания через контрольную лампу поступает напряжение: на панели приборов горит значок АКБ. После запуска двигателя генератор получает питание от блока выпрямителей: лампа на панели гаснет.

…сняв со шкивов, вывести ремень из подкапотного пространства….сняв со шкивов, вывести ремень из подкапотного пространства.

Новый ремень устанавливаем в обратной последовательности, обеспечивая требуемое натяжение ремня вращением ходового винта натяжного устройства.

Прогиб ремня на участке между шкивами двигателя и компрессора кондиционера при приложенном усилии 100 Н (10 кгс) должен быть в пределах 6–7 мм.Прогиб ремня на участке между шкивами двигателя и компрессора кондиционера при приложенном усилии 100 Н (10 кгс) должен быть в пределах 6–7 мм.

Внимание! Не перетягивайте ремень. Чрезмерное натяжение ремня приводит к преждевременному износу ремня и подшипников генератора

Далее сборку осуществляем в обратной последовательности.

Технический регламент Лада Гранта

Ремень генератора находится под самим генератором

Если ориентироваться на технический регламент производителя, то проверка ремня должна проводиться не реже одного раза в 15 000 км пути. А каждые тридцать тысяч километров пробега данный ремень нужно заменить.

То есть, получается цикл с промежутком в пятнадцать тысяч километров, в котором поочередно происходит проверка и замена ремня генератора.

А, учитывая то, что натяжитель, как таковой, не используется, то ремень ориентирован исключительно на одноразовое растяжение во время установки.

Существуют варианты повторного использования ремня, но такая практика крайне не рекомендована.

Замена ремня привода генератора с натяжным роликом на Lada Granta

Инструменты:

  • Гаечный ключ рожковый на 13 мм
  • Гаечный ключ рожковый на 19 мм
  • Гаечный ключ накидной прямой на 17 мм
  • Ключ трещоточный
  • Головка на 8 мм
  • Отвертка плоская средняя

Детали и расходники:

  • Ремень привода генератора
  • Натяжной ролик ремня генератора

1. Ключом на 19 мм ослабьте затяжку контргайки на штоке натяжителя ремня генератора.

2. После этого необходимо ослабить натяжение ремня генератора, закручивая сам шток по часовой стрелке головкой на 8 мм. Тем самым происходит ослабление ремня.

3. Закручивайте шток до тех пор, пока он не ослабнет и будет свободно болтаться.

4. Затем открутите болт крепления штока натяжителя снизу ключом на 13 мм.

5. Вынув болт со втулкой и шайбой, поднимите натяжитель верх и положите его, как на фото ниже, чтобы он не мешал при замене ремня привода.

6. Затем освободите ремень со шкива генератора, приложив небольшое усилие.

7. Потом снимите ремень со шкива коленчатого вала.

8. Достаньте ремень привода генератора из моторного отсека.

9. При необходимости замены натяжного ролика, отверткой подденьте защитный колпачок ролика и снимите его.

10. Открутите болт крепления ролика ключом на 17 мм по часовой стрелке, так как резьба там левая, и снимите натяжной ролик.

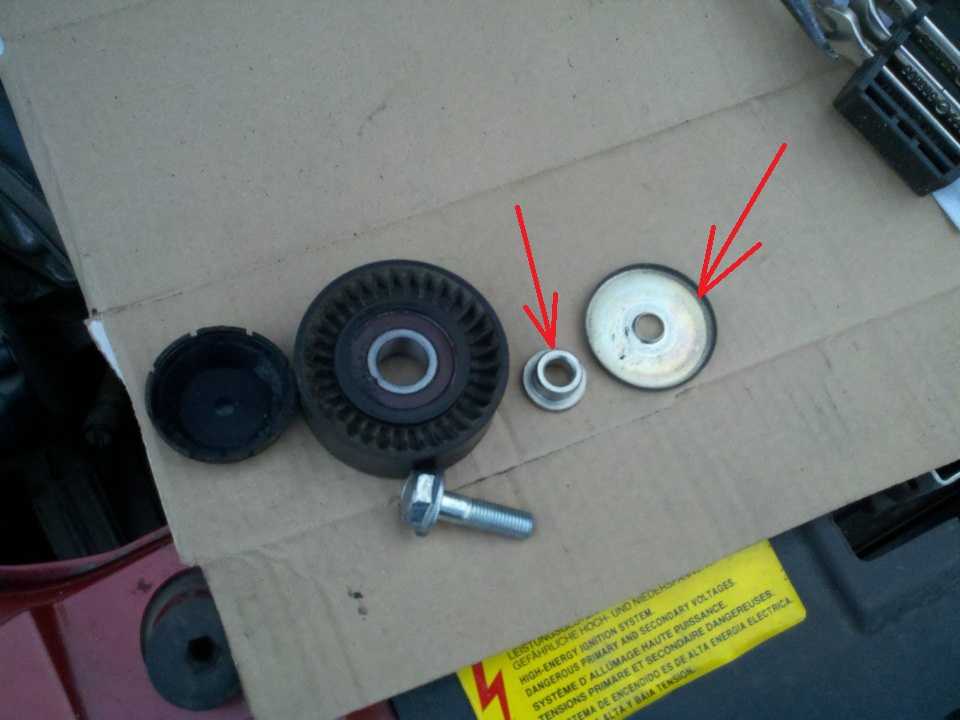

11. Теперь снимите со старого ролика втулку и шайбу и установите их на новый ролик.

12. Установите все детали в обратном порядке и произведите натяжение ремня головкой на 8 мм, после чего зафиксируйте нужное положение контргайкой.

Примечание:

При усилии нажатия 10 кгс прогиб ремня должен составлять 10 мм. Так же нужно помнить, что после установки нового ремня через небольшой промежуток эксплуатации необходимо проверить его натяжение.

В статье не хватает:

Фото инструмента

В статье не хватает:

Ремонт описан неправильно

Самостоятельная проверка состояния ремня генератора

Перед тем, как поменять ремень навесного оборудования, водители должны сделать его визуальный осмотр, чтобы убедиться в необходимости его замены. Для выполнения диагностики автомобиль следует установить в неподвижное состояние. Чтобы авто не покатилась при осмотре, под колеса следует установить фиксаторы. Ремень генератора находится в моторном отсеке, и натянут на шкивы навесного оборудования.

Проверку следует делать всего изделия. Осмотрев один участок, последовательно осматривают все остальные, проворачивая ремень. Можно сделать метку на месте, с которого начался осмотр.

О необходимости замены говорят следующие признаки:

  • трещины и потертости на поверхности, как внутренней, так и внешней;
  • обтрепанные, боковые стороны;
  • отслоение резины от резины;
  • механические повреждения;
  • следы масла и рабочих жидкостей не поверхности.

При осмотре также нужно проверить натяжение ремня. Если он будет натянут слабо, генератор будет работать не в полную силу. Слишком сильное натяжение приводит к преждевременному износу подшипников и ремешка. Для проверки натяжения нужно нажать на ремень в месте свободном от оборудования. При усилии примерно в 10 кг прогиб не должен быть больше 7-8 см.

Если натяжение недостаточное, то нужно знать, как натянуть ремень. В роли регулятора выступает винт натяжителя, с его помощью выполняется натяжение (автор видео – Remgar).

При замене ремня желательно менять ролик натяжителя, который нужно также осмотреть. На нем должны отсутствовать царапины, сколы, люфт, деформации. Ролик должен свободно вращаться без задержек. Не следует пренебрегать регулярной проверкой состояния ременной передачи.

Если ремень оборвется в пути, дальнейшее передвижение возможно только за счет аккумулятора. Но даже при полной его зарядке, на нем можно будет передвигать не более одного часа. Поэтому рекомендуется иметь в багажнике запасной ремень генератора на случай его обрыва.

Основные неисправности

Поломки, связанные с выходом из строя генератора Гранты, приводят к разрядке или, наоборот, перезарядке батареи и ее выкипанию. И в том, и в другом случае это сделает невозможной дальнейшую эксплуатацию автомобиля. Если ремень будет излишне перетянут, то в скором времени возникнут проблемы с высоким износом подшипников. При недостаточной натяжке ремня будет происходить проскальзывание, и АКБ получит слишком малый заряд.

В норме исправный генератор выдает 14,5 В, превышение этого значения обусловлено чаще всего поломкой регулятора напряжения. Без срочной замены элемента постоянный перезаряд батареи приведет к осыпанию свинцовых пластин и неисправности АКБ. Если же агрегат не выдает положенного напряжения, и оно ниже 13 В, то проблема может быть не только с регулятором, но и с тем, что щетки изношены, повреждены диодный мост или обмотки.

Типичные неисправности и методы их ликвидации:

Причина неисправности

Способ устранения

Не горит контрольная лампа на панели приборов

Обрыв цепи питания между генератором, замком зажигания или самой лампой.
Проверить проводку и устранить обрыв.

Контрольная лампа заряда не гаснет после запуска двигателя

Недостаточное натяжение ремня.
Отрегулировать натяжение ремня, заменить ремень, при необходимости заменить натяжитель.

Износ щеточного узла, короткое замыкание обмоток, неисправность диодного моста или регулятора напряжения.
Заменить вышедшие из строя комплектующие.

Замыкание на «массу» силового провода от генератора на контрольную лампу.
Изолировать силовой провод.

Генератор не выдает достаточный заряд

Клеммы АКБ окислились.
Очистить клеммы, при необходимости заменить их или наконечники проводов.

Выход из строя АКБ.
Заменить аккумулятор.

Недостаточное натяжение ремня.
Отрегулировать натяжение, при необходимости заменить ремень.

Неисправность диодного моста или регулятора напряжения.
Заменить детали.

АКБ получает перезаряд

Выход из строя регулятора напряжения или диодного моста.
Заменить комплектующие.

Падение напряжения на участке цепи «генератор-АКБ».
Проверить контактные соединения, зачистить при необходимости или заменить.

В таблице приведены основные неисправности. Также возможны механические и другие повреждения.

Замена ремня генератора на Ладе Гранте 16 клапанов (Лада Гранта с кондиционером)

  1. Домкратим правую сторону машины, снимаем колесо.
  2. Отвинчиваем пять винтов в колесной арке, снимаем нижнюю часть «защиты». Это необходимо для обеспечения беспрепятственного доступа к подушке двигателя, она подлежит снятию.
  3. Отвинчиваем 8 болтов по периметру защиты поддона картера, снимаем ее.

Места крепления брызговика и подкрылка: 1 — саморез под ключ Torx T-27 общего крепления брызговика и подкрылка к арке колеса; 2 — два самореза под ключ Torx T-20 общего крепления брызговика и подкрылка к арке колеса и крылу; 3 — саморез под ключ Torx T-20 крепления подкрылка к крылу; 4 — четыре самореза под ключ «на 8» крепления подкрылка к арке колеса; 5 — четыре самореза под ключ Torx T-20 крепления подкрылка к переднему бамперу.

  1. По центру поддона картера устанавливаем деревянную колодку, опускаем машину на колодку.
  2. Отвинчиваем подушку двигателя, она крепится на двух болтах и одной гайке (на «17»).

Ослабляем регулировочный винт

  1. Снимаем РПМ.
  2. Проводим дефектовку шлицов, при отсутствии деформации укладываем новый ремень. Проверяем, чтобы он лег ровно в канавки валов.

Ремень уже плох, а ролик генератора еще подходит

  1. Включаем пятую передачу, проворачиваем колесо до тех пор, пока ремень полностью не ляжет на валы.
  2. Домкратим машину, собираем конструкцию в обратной последовательности.

Далее переходим в моторный отсек для регулировки РПМ.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ас ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
