Регулировка актуатора турбины

Как проверить актуатор турбины?

Диагностика электронного турбокомпрессора начинается с проверки тестером. Актуатор можно тестировать на автомобиле, а можно предварительно демонтировать. Проверке подлежат:

  • вакуумный клапан;
  • исполнительный механизм;
  • турбинный клапан.

Диагностику нужно периодически проводить, даже если вестгейт не дает повода. Когда происходит незначительная поломка турбины, это ведет к чрезмерному нагреву подшипников и, как следствие, к полной поломке агрегата.

Тестирование можно производить так — запускаем двигатель и газуем на месте. При этом нужно посматривать на шток вестгейта — в какой-то момент он начнет двигаться. Запомните, на каких оборотах мотора турбокомпрессор начал срабатывать — это будет ориентиром для проверки его исправности. Более точные показания можно получить на стенде.

Распространенные неисправности вестгейта

Теперь давайте поговорим о частых неисправностях, при которых неизбежна замена актуатора турбины или требуется ремонт данного элемента. Начнем с того, что причин для выхода из строя указанной детали несколько. Прежде всего, ломаются электронные компоненты, возможны неисправности электромотора, а также происходит поломка зубьев шестерней привода клапана.

В ряде случаев проблема устраняется после диагностики в специализированных сервисах по ремонту турбин. Специалисты проводят проверку работоспособности контроллера, выполняют целый ряд тестов. Частой неисправностью, которую помогает устранить ремонт актуатора турбины без замены, является вышедшая из строя манжета (мембрана актуатора турбины).

В полседнем случае к поломке приводит значительный пробег и естественный износ деталей, в результате часто указанная манжета повреждается. Для устранения необходимо снять актуатор турбины, после чего из корпуса вынимается старая мембрана. Далее поверхности следует обезжирить, после чего новая манжета приклеивается клеем к корпусу с двумя колпачками и дополнительно проходит процесс круговой завальцовки.  Затем производится настройка актуатора турбины.

Как настроить актуатор турбины

Первый вопрос, который возникает у водителя после установки актуатора на турбину – «Зачем его настраивать?». Ответ на этот вопрос очень простой – если не произвести настройку (или настроить актуатор неправильно), то во время работы турбины в период перегазовок будет ощущаться серьезное дрожание системы. Кроме того, оно будет заметно при остановке двигателя. Еще один момент, который явно указывает на то, что актуатор турбины не настроен должным образом, это недостаточный наддув.

Обратите внимание: Недостаточный наддув может возникать не только по причине плохой настройки турбины. Также он проявляется, если впуск системы негерметичен

Есть три способа, как настроить актуатор турбины:

  • Заменить пружину. Это самый простой вариант, который основывается на том, что при замене пружины устанавливается более упругая деталь, которая увеличивает давление. При необходимости можно установить более мягкую пружину, чтобы это давление снизить;

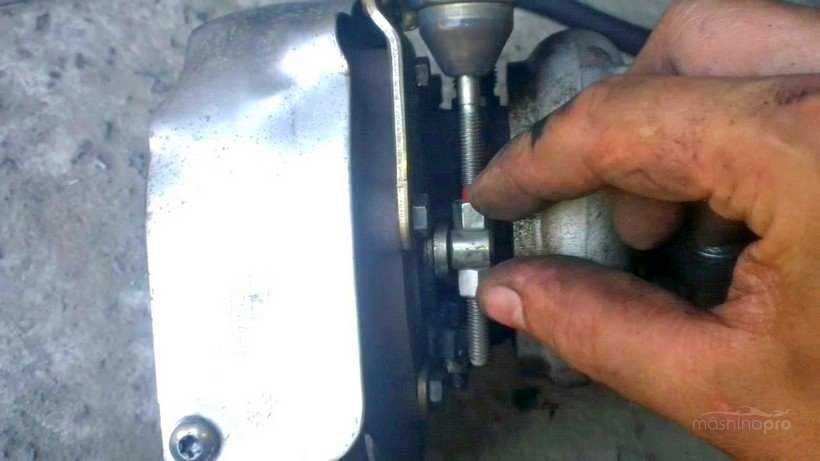

  • Регулировка конца актуатора. Если ослабить конец вестгейта, удастся удлинить тягу перепускного клапана, а если его затянуть, то тяга сократится. Если в результате такой настройки сократить тягу, удастся более плотно прижать заслонку. Соответственно, потребуется большее усилие, чтобы ее открыть. Это приводит к тому, что крыльчатка раскручивается в меньшие сроки;
  • Установка буст-контроллера. Еще один вариант, позволяющий повысить наддув. Данный механизм меняет настоящее значение давления. Его требуется установить до вестгейта, чтобы он снижал воздействующее на него давление. Буст-контроллер будет заниматься тем, что выпустит часть воздуха самостоятельно, соответственно, оставив меньше работы для актуатора.

Это три самых распространенных способа настройки актуатора турбины, каждый из которых имеет свои преимущества и недостатки.

Замена актуатора: когда требуется?

Иногда турбина выходит из строя сразу, но обычно это происходит постепенно. Чтобы определить поломку на ранней стадии, нужно присмотреться к работе машины. Если все усилия по ремонту этого устройства не дали результатов, придется купить новый актуатор.

Раньше замена производилась в сборе с турбиной, теперь актуатор можно заменить отдельно. Некоторые мастера вообще рекомендуют не пытаться ремонтировать это устройство, а сразу его менять — если, конечно, дело не в закисшем соединении. Узел обязательно придется заменить, если шарнир тяги на регуляторе износился. Работа эта не такая уж и сложная. После замены девайса понадобится время на его адаптацию.

К преждевременному выходу из строя актуатора приводят агрессивный стиль езды, применение некачественного топлива и моторного масла. Чтобы агрегат прослужил дольше, допускать подобного не стоит — лучше использовать только сертифицированные техжидкости.

Турбина гонит масло в интеркулер: что делать?

Масло в интеркулере может стать причиной серьезных неисправностей, вплоть до выхода ДВС из строя. В этой статье мы вам расскажем, почему масло появляется в этом узле и как можно устранить эту проблему.

Как выполнить ремонт турбокомпрессора?

Турбокомпрессор — деталь, позволяющая значительно уменьшить расход топлива двигателя. Выполнить ремонт турбокомпрессора довольно сложно — необходимы профессиональные инструменты.

Турбированные двигатели и особенности их эксплуатации

Турбированные силовые агрегаты: их конструкционные особенности, эксплуатационные характеристики и наиболее частые причины поломок.

Конструкционные особенности вакуумного регулятора

Наибольшее распространение получили устройства типа Bypass, которые предлагаются в двух вариантах:

  1. Актуатор турбины с замкнутым циклом. Здесь лишнее давление поступает в разогретый сектор устройства посредством байпасного канала. Такая технология снижает инерционные потери, возникающие при увеличении турбинным колесом своих оборотов. Когда образуется избыточное давление, начинает изгибаться диафрагма. В результате усилие возвратной пружины преодолевается, устройство открывается и все «лишнее» поступает в байпасный канал.
  2. Blow-Off. Здесь тоже применяется «принцип насоса». Отличие заключается в том, что выброс излишков осуществляется в атмосферу: при этом процесс сопровождается характерным звуком.

https://youtube.com/watch?v=OSocZGErJuo

Как работает актуатор турбины

Как было отмечено выше, задачей актуатора турбины является снижение давления при работе мотора на высоких оборотах. Он монтируется до турбины в выпускной коллектор автомобиля.

Принцип работы вестгейта крайне простой. Когда в двигателе повышаются обороты, а вместе с тем возрастает давление отработавших газов, стоит задача пустить их мимо самого турбинного колеса. Соответственно, в этот момент происходит открытие актуатора, установленного до турбины, и через него выходят отработавшие газы. За счет этого в клапаны попадает больше воздуха, что необходимо для максимального разгона турбонагнетателя.

Ремонт актуатора сцепления

Чаще всего ремонт актуатора сцепления заключается в замене вышедших из строя заводских втулок точечными бронзовыми или латунными.

Кроме того, прибегают к замене втулок на китайские аналоги. Такой вариант нельзя назвать оптимальным, поскольку высоким качеством они не отличаются, соответственно срок их эксплуатации будет весьма непродолжительным. При ремонте меняются выточенные втулки и устраняется выработка на валу сцепления сервопривода. Эта операция необходима для того, чтобы детали двигались ровно и плавно.

Оптимальным же вариантом ремонта сервопривода будет замена втулок шариковыми подшипниками. Их преимущество заключается в твердости, плавности качения, а также наличии собственной смазки, постоянно присутствующей внутри корпуса подшипников. При использовании подшипников вместо втулок потребность в энергии актуатора сцепления уменьшается в два и более раза.

Советы профессионалов по ремонту актуатора сцепления можно увидеть здесь:

Замена вестгейта

Полноценный его ремонт возможен лишь в профильном техническом центре, где можно наиболее точно диагностировать устройство. Причины поломки вакуумного регулятора:

  • прекращение функционирования электронного блока, отвечающего за открытие/закрытие клапана;
  • поломка шестеренки привода;
  • выход из строя электрического двигателя, обеспечивающего надлежащую работу створок.

Если выясняется, что ремонт вакуумного регулятора обойдется достаточно дорого, то целесообразна замена актуатора турбины на новую деталь. Процесс осуществляется нижеследующим образом:

  1. Извлеките старую манжету.
  2. Очистите и обезжирьте ацетоном ее посадочное место и новую деталь.
  3. Применяя клей-герметик, установите новую манжету.
  4. На корпусе имеются колпачки и между ними должен остаться зазор, чтобы осуществлялась дополнительная смазка.
  5. Приклейте мембрану тем же средством и завальцуйте ее по кругу.

Как охладить двигатель?

Поэтому после продолжительной езды на высокой скорости подождите не менее 90 секунд, удерживая двигатель на холостом ходу, чтобы ротор турбины терял скорость, а рабочее масло понижало температуру устройства перед выключением агрегата. После езды на короткие расстояния, например, в динамичных городских условиях, достаточно охладить турбокомпрессор в течение примерно 30 секунд.

Если вы едете по шоссе и заезжаете на заправочную станцию ​​или стоянку, вам следует замедлить свой темп примерно на 1-2 километра, прежде чем ехать. Да, чтобы двигатель работал на малых оборотах, но все еще находился под небольшой нагрузкой. Мы предлагаем припарковаться, отстегнуть ремни безопасности, взять все, что вам нужно, и выключить двигатель перед тем, как покинуть машину. Обычно это занимает столько времени, сколько нужно двигателю для охлаждения.

Неосторожная работа двигателей, особенно оснащенных турбонаддувом, увеличивает риск дорогостоящих отказов на перспективу в десятки тысяч километров. Предполагая, что срок службы турбокомпрессора при оптимальных условиях должен составлять около 300 тысяч. км, такие неумелые остановки двигателя сократит этот период примерно до 100 тысяч. км. Симптомом отказа турбонагнетателя может быть снижение мощности и увеличение расхода моторного масла.

Интересно, что некоторые двигатели, особенно в спортивных автомобилях, позволяют охлаждать турбину за счет работы системы смазки даже после выключения двигателя.

Чистка клапана управления турбиной

Иногда актуатор перестает работать по причине засорения. В камере механизма создается вакуум, нарушение герметичности корпуса провоцирует подсос воздуха. В корпус засасывает частички масла, пыль и влагу. Затягивает мусор внутрь и через втулку штока.

При засорении обязательно нужно почистить актуатор. Иначе мелкий мусор разрушит мембрану, а влага спровоцирует развитие коррозии корпуса. Постепенно ржавчина «съест» и пружину.

В сервисе чистку производят после полной проверки и разборки актуатора. Шток, корпус и рабочую тарелку очищают механическим способом. Также выполняется продувка комплектующих сжатым воздухом. В завершении элементы клапана помещают в ультразвуковую ванну. Далее производится сборка, проверка и установка агрегата на турбину.

В домашних условиях актуатор турбины почистить сложно, но возможно. Нужно прочистить отверстие, вытащить мембрану, расшатать немного шток и постараться высыпать мусор. Метод не самый действенный, но на некоторое время проблему решить поможет.

Подытожим.

Актуатор турбины – агрегат, основанная задача которого – защита от переизбытка давления и самой турбины, и двигателя в целом.

Принцип работы актуатора может быть различен, все зависит от производителя и конкретного устройства системы.

Ремонт и настройка актутора – непростая задача, как в диагностике, так и самом ремонте. Если читаете это материал, то, наверное, вам еще рано вмешиваться в работу данной системы, в помощь будут только специализированные сервисы. Если же хочется самостоятельно разобраться, необходимо обзавестись сервисной литературой по данной тематике конкретного производителя, что не всегда просто, ввиду редко имеющегося у такового желания делиться подобными секретами, уменьшая собственную прибыль на сервисе.

Принцип работы актуатора

Что такое актуатор турбины в автомобиле? Принцип работы

Актуатор представляет собой техническое устройство или спусковой механизм, передающий усилие от управляющего на управляемый объект.

Само воздействие может быть разнообразным: от линейного до вращающего.

Актуатор турбины

Актуатор турбины управляет специальным клапаном, который открывает или закрывает путь к выхлопным газам. В закрытом состоянии они раскручивают крыльчатку, что постепенно повышает давление. В заданный момент времени актуатор открывает клапан. Затем выводит выхлопные газы в выпускной коллектор автомобиля, что сразу понижает допустимое давление. Если этого не делать, всю систему можно просто вывести из строя.

Актуатор турбины работает по принципу насоса. Он преобразует давление в линейное перемещение штока. Рядом с ним есть пружинка и диафрагма в металлическом корпусе, к которому крепится шланг регулировки. В случае выхода актуатора из строя он подлежит замене и настройке.

Тонкости настройки актуатора турбины

Существует несколько способов настройки:

  1. Изменение жесткости пружины.
  2. Ослабление или затяжка самого актуатора по резьбе.
  3. Установка специального управляемого компьютером контроллера.

Самый простой вариант — ослабить крепление. Чем больше происходит ослабление, тем мягче и быстрее будет открываться клапан. Если же актуатор, наоборот, затянуть, его включение будет жестким. Открываться он будет дольше.

При регулировке жесткости пружины надо просто заменить на подходящую по жёсткости пружину.

Установка контроллера перед актуатором — самый дорогой вариант, но и самый перспективный. В этом случае становится возможным тонкая настройка и управление клапаном по условиям, запрограммированным в этом контроллере.

Особенности актуаторов коробки передач

Как определить, что с актуатором в автоматической коробке передач автомобиля что-то не так? Это будет понятно по рывкам в момент переключения. Необходимо вовремя разобраться в проблеме, посмотрев на актуатор.

Применение актуаторов

Наибольшее распространение актуаторы получили в сфере автомобилей и обустройстве объектов как промышленного, так и жилого направления. В транспорте применение приборов начинается от простых приводов закрытия дверей и багажников (также не забываем про домкраты), заканчивается сложными системами турбоагрегатов и роботизированными коробками передач.

Актуатор системы сцепления

Актуатор системы сцепления — механическое устройство на электронике, которое выполняет деятельность по сжиманию пружинки диска выжима сцепления. Оно функционирует по командам, которые исходят из блока трансмиссионного управления.

Каркас актуатора сделан из 2х частей. Внутри стоит вал с червячной шестеренкой.

При деятельности на него направлены три силы — усилие в червячном сцеплении, усилие пружинки компенсации, а еще усилие, которое исходит от корзинки системы сцепления.

Актуатор сцепления в поперечном сечении.

Когда поступает сигнал от управляемого блока, то смещается вал, который через рабочий механизм, приводит в движение корзинку сцепления. А вот на практике, именно актуатор системы сцепления, чаще остальных элементов в механизме авто-трансмиссии поврежден поломкам, тем самым водитель лишается возможности пользования автомобилем.

Причина поломки актуатора

Самой часто причиной неисправности — бывает то, что выходят из строя втулки актуатора, установленные на оси шестерни, которая называется червяной. Они вращают шестерни при выжимании корзинки сцепления.

Для уменьшения трения втулки покрывают тефлоном. Но время деятельности втулок очень мало и равняется, примерно, 100 000 км езды.

При эксплуатации без покрытия сила трения растет так, что актуатор просто уже не способен работать. Решение — замена заводских втулок на бронзовые или латунные.

Ремонт включает смену втулок, которые заточены, а также устранение выработки на валу актуатора сцепления. Это нужно для достижения ровного и плавного скольжения деталей.

Но лучше всег выполнить смену втулок на подшипники с шариками. Они дадут нужную твердость, плавность качания, а еще бывают со своей собственной смазкой, находящейся все время, в их каркасе.

Зачем нужно настраивать актуатор турбины

Действительно: казалось бы, установил новую деталь на двигатель и пользуйся! Но здесь такой момент не пройдет: при отсутствии должной регулировки в районе размещения турбокомпрессора будет наблюдаться дрожание (дребезжание) устройства (особенно сильно оно ощущается при перегазовке и остановке мотора). Еще одно следствие неверной регулировки (или ее отсутствия) – малый наддув.

Нюансы: последняя проблема может появиться и в случае отсутствия герметичности в системе впуска. На некоторых моделях автомобилей о неисправности сигнализирует бортовой компьютер, пишущий, например, «слабый наддув».

Увеличение числа оборотов коленчатого вала двигателя

Еще один возможный способ повышения производительности двигателя заключается в увеличении числа оборотов коленчатого вала. Это достигается путем увеличения количества ходов поршня за единицу времени. Но использование такого способа имеет жесткие ограничения, которые обусловлены техническими возможностями двигателя. Кроме этого, такая модернизация приводит к падению эффективности работы силового агрегата из-за потерь при впуске и других операциях.

Турбонаддув

В двух предыдущих способах двигатель использует воздух, который поступает благодаря собственному нагнетанию. При использовании турбокомпрессора в цилиндр поступает тот же объем воздуха но с предварительным его сжатием. Это дает возможность поступлению большего количества воздуха в цилиндр, благодаря чему появляется возможность сжигания большего объема топлива. При использовании такой технологии, мощность двигателя возрастает по отношению к количеству потребляемого топлива и объему двигателя.

Охлаждение воздуха

В процессе компрессии воздух может нагреваться вплоть до 180 С. Однако воздух имеет свойство увеличения плотности при охлаждении, что дает возможность значительно увеличить объем воздуха, попадающего в цилиндр. Кроме этого, увеличение плотности воздуха существенно снижает расход топлива и количество выбросов продуктов сгорания.

Также существует два разных типа турбонаддува: турбокомпрессор, основанный на использовании энергии выхлопных газов и турбонагнетатель с механическим приводом.

Турбонагнетатель с механическим приводом

В случае использования такого типа компрессии, воздух сжимается благодаря специальному компрессору, который работает от привода двигателя. Но такой метод имеет один большой недостаток. Все дело в том, что при использовании механического турбокомпрессора часть мощность двигателя уходит на обеспечение работы самого компрессора, по этому двигатель, оборудован таким нагнетателем, имеет больший расход топлива чем обычный двигатель такой же мощности.

Турбокомпрессор основанный на использовании энергии выхлопных газов

Такой метод основан на использовании энергии выхлопных газов, которая направлена на привод турбины. При использовании такого способа отсутствует механическое соединение с двигателем, благодаря чему потери мощности не происходит.

Основные преимущества двигателей с турбонаддувом

1) Турбодвигатель имеет меньшее показатели по расходу топлива нежели двигатель без турбины той же мощности и при прочих равных условиях.

2) Силовой агрегат с с турбонаддувом имеет заметно лучшие показатели соотношения веса двигателя к развиваемой им мощности.

3) Использование турбокомпрессора открывает новые возможности по оптимизации других параметров и характеристик двигателя, а также улучшения крутящего момента, что позволит избежать очень часто переключения передач при езде в пробках или гористой местности.

4) Турбодвигатели работают тише чем агрегаты такой же мощности без турбонаддува.

Принцип работы актуатора турбины

Сегодня многие водители стараются усовершенствовать базовые характеристики автомобиля без кардинальных вмешательств. Улучшить тяговые характеристики машины можно с помощью турбонаддува. Больший объем сожженного топлива увеличивает давление и количество выхлопных газов. Поэтому для корректной работы двигателя требуется сброс повышенного давления воздуха. Эту задачу как раз и решает актуатор турбины. По факту, это промежуточное звено между турбокомпрессором и двигателем. На сленге у автолюбителей актуатор может также называться вестгейт или вакуумный регулятор.

Принцип работы актуатора весьма прост. При увеличении скорости мотор начинает работать на повышенных оборотах. Давление выхлопного газа растет и появляется необходимость провести его мимо колеса турбины. В этот момент и вступает в работу актуатор, открывая клапан и пропуская отработанные газы через себя, тем самым позволяя закачать больше воздуха в клапаны.

Эксплуатация турбины

Устройство турбокомпрессора делает его зависимым от качества масла, поэтому пытаться сэкономить на нем не стоит. Несвоевременно поменянное масло может стать причиной нарушений в работе механизма.

Автомобиль, оснащенный турбиной, нуждается после покупки в замене масла и тщательной прочистке топливной системы, при этом смешивать разные масла нельзя.

После продолжительной поездки сразу глушить двигатель не рекомендуется, дав ему немного поработать и охладиться. Резкое выключение может сказать на снижении прочности элементов конструкции, вызванном перепадом температуры.

Не работает актуатор турбины — причины поломки и возможные последствия

Опубликовано Master в 18 марта, 2020 18 марта, 2019

Привод заслонки турбины (вакуумный регулятор, актуатор, вестгейт) — это устройство контроля наддува, которое работает, ограничивая выхлопные газы, проходящие через турбонагнетатель. Контролирует максимальное давление наддува, создаваемое самой турбиной. Привод состоит из впускного и выпускного отверстий, клапана и привода давления. Как и любой механизм, вестгейт может изнашиваться и давать поломку.

Когда не работает актуатор турбины, необходимо вычислить причины поломки, чтобы избежать возможных негативных последствий.

Особенности бензиновой турбины

Принцип работы турбонагнетателя для бензинового мотора ничем не отличается от дизельного — здесь используется та же схема. Отработанный бензин проходит в выпускной коллектор, в который врезан патрубок горячей улитки с расположенным в центральном боке лопастным колесом. Выхлопные газы раскручивают турбинное колесо, которое передает силу вращения по оси на колесо компрессора. Отработанные газы выводятся наружу. За счет вращения ротора происходит закачивание в холодную улитку атмосферного воздуха, который поступает в цилиндры мотора. Топливо начинает интенсивнее гореть и увеличивать обороты двигателя.

Многие автомобилисты, которые устанавливают турбину на бензиновые двигатели своих авто или приобретают заводскую комплектацию с турбонаддувом, кроме радости, что мотор на 20-30% увеличил мощность, полка момента достаточно ровная в большем диапазоне оборотов, отработанные газы попадают под норму протокола Евро5, отмечают большие сложности в эксплуатации автомобиля.

Эффект от полного сгорания топлива и экономии на заправке нивелируется большой требовательностью силового блока к качеству бензина, и, главное, масла, ассортимент которого для турбированных бензиновых моторов ограничен. Менять масляной фильтр потребуется через 5-6 тысяч км пробега.

Кроме этого, бензиновая турбина в три раза чаще, чем дизельная, становится причиной детонации. Это связано с плохим качеством топлива и неисправностью в работе интеркулера (охладителя воздуха).

Хотя производители и заявляют срок службы турбины в пределах срока работы «родного» двигателя, на практике дизельная турбина служит 30-45% от ресурса мотора, бензиновая — 15-25%.
