Как проверить высоковольтные (вв) провода и определить их сопротивление

Как проверить провода высокого напряжения на автомобиле?

По высоковольтным проводам бензинового двигателя ток попадает на свечи зажигания. При толщине около 7 мм провода должны выдерживать напряжение 40 кВ, генерируемых катушкой высокого напряжения. Провод высокого напряжения должен иметь расчетное сопротивление и качественную изоляцию.

Неисправные или пробитые высоковольтные провода хуже проводят электрический ток, зажигание нарушается, и двигатель теряет мощность, ухудшается динамика, увеличивается расход топлива. При повреждении изоляции искровой разряд может проскакивать непосредственно под капотом, что повышает вероятность пожара.

Поэтому игнорировать проблему нельзя, но нужно знать, как проверить провода зажигания, чтобы выявить причину возникших проблем.

Замер сопротивления высоковольтных проводов

Провода отсоединяются от разрядника и полностью снимаются с двигателя. Для этого используется тестер в режиме измерения сопротивления в диапазоне 20 кОм. Контакты тестера помещаются с двух сторон провода и снимаются показания.

Сопротивление на ВВ проводах может колебаться от 3,5 до 10 кОм, при этом разница этого показателя в одном комплекте проводов двигателя не должна превышать 3 кОм. В противном случае они подлежат замене.

Если провод показывает сопротивление более 10 кОм, он питает дефектную свечу или свеча была с увеличенным зазором. Если в высоковольтной системе зажигания имеется всего один неисправный элемент, нарушается вся работа системы, а элементы выходят из строя.

Проверка высоковольтных проводов зажигания мультиметром – самый надежный способ определения их состояния. Если сопротивление превышает нормативные показатели для данного провода, его нужно заменить.

Проверка высоковольтных проводов при помощи разрядника

Чтобы проверить высоковольтные провода на авто в условиях, близких к эксплуатационным, потребуется специальный разрядник. Они устанавливаются на модуль зажигания и подключаются к устройству. Один провод установлен на разряднике с зазором 14 мм, а второй провод выводится на массу. При помощи специального прибора имитируется работа двигателя.

Устанавливается режим работы в 2000 об/мин., при этом искровой разряд должен быть устойчивым и бесперебойным. После этого провода меняются местами, и проверка повторяется в том же режиме. Эта операция проделывается попарно со всеми проводами, подсоединенными к свечам цилиндров автомобиля.

Проверка проводов на пробой

Проверка на пробой ВВ провода осуществляется при помощи специального приспособления. Это петля из толстой медной проволоки на диэлектрической ручке длиной 30-40 см. Петля закорачивается на массу автомобиля.

Медная петля аккуратно надевается на провод так, чтобы она могла скользить по нему. Провода остаются подключенными к разряднику, который включается в режим имитации работы двигателя на 2000 об./мин. Петля одевается на провод, подключенный к искровому промежутку и проводится по всей его длине.

Если на проводе есть пробой, это будет видно по разряду между проводом и петлей. Обязательно проверяется качество изоляции возле свечного наконечника и колпачка, присоединяемого к катушке высокого напряжения.

Проверка изоляции на пробой

Далее провода меняются местами и тест повторяется. Если в проводе обнаруживается пробой, его необходимо заменить, даже когда его сопротивление отвечает нормативам. Проигнорировав этот момент, можно получить много проблем:

провод начнет пробивать на массу и цилиндр, к которому он ведет, перестанет работать;
искра под капотом может привести к пожару;
перегрузка скажется на работе все электрической системы автомобиля.

Вариант проверки в эксплуатационных условиях

Проверить исправность высоковольтных проводов можно, создавая условия, близкие к реальным. Для этого подкапотное пространство, в том числе высоковольтную катушку и модуль зажигания, обрызгивают «росинкой», создавая эффект сырой погоды. При помощи разрядника имитируется работа двигателя на разных оборотах. Разряд должен оставаться стабильным, без разрывов и пропусков.

Самостоятельная проверка автомобильных высоковольтных свечных проводов системы зажигания

Начинать диагностику необходимо с внешнего осмотра высоковольтных проводов. При таком наружном осмотре не допускается наличие заметных дефектов в виде трещин, переломов и т.д.

  1. Самым простым способом проверки является использование заведомо исправного запасного провода зажигания. Необходимо провести поочередное отключение каждого бронепровода, заменяя его запасным. Стабилизация работы двигателя после замены одного из проводов укажет на неисправный элемент.
  2. Для выявления возможного пробоя бронепровода зажигания необходимо дождаться темного времени суток. С наступлением темноты потребуется открыть капот и запустить мотор. Если имеется пробой, тогда в процессе работы двигателя становится хорошо заметной электрическая искра на поврежденном высоковольтном проводе.
  3. Также проверку высоковольтных автомобильных проводов зажигания можно осуществить посредством использования дополнительного изолированного провода. Для проверки концы такого провода зачищаются (оголяются). Затем один конец замыкается на «массу», а вторым концом следует провести по самому высоковольтному проводу, местам соединений, изгибам, колпачкам и т.д. Если в определенном месте есть пробой, тогда между областью пробоя и концом провода-тестера появится электрическая искра.
  4. Проверка сопротивления высоковольтных автомобильных проводов осуществляется при помощи мультиметра. Для проверки мультиметр необходимо перевести в режим работы в качестве омметра. Следующим шагом становится снятие провода со свечи зажигания на первом цилиндре, после чего указанный провод также отключается от катушки зажигания. Затем контакты мультиметра подсоединяются к концам провода, после чего производится оценка полученных данных.

Аналогичным способом следует проверить остальные высоковольтные провода зажигания. Следует учитывать, что разброс по показаниям между всеми проводами не должен быть выше 2-х или максимум 4-х кОм. Превышение данного порога укажет на необходимость замены высоковольтных автомобильных проводов зажигания.

Следует добавить, что в случае обнаружения неисправного провода замена только одного дефектного элемента не рекомендуется, так как является временной мерой. Высоковольтные бронепровода зажигания в автомобиле оптимально менять комплектом. Такой подход позволяет обеспечить наиболее эффективную работу системы зажигания и ровную работу двигателя на всех режимах. По этой же причине крайне не рекомендуется осуществлять ремонт высоковольтных проводов для дальнейшей эксплуатации без замены.

Тюнинг и модернизация свечей зажигания своими руками для улучшения топливной экономичности и других характеристик ДВС. Как самому доработать свечи.

Признаки неисправности свечей зажигания. Оценка состояния свечи при визуальном осмотре, способы проверки свечей зажигания. Налет на электродах свечи.

По каким причинам могут возникать пропуски воспламенения топливно-воздушной смеси в одном или нескольких цилиндрах. Диагностика неисправности, рекомендации.

Что делать, если пропала искра зажигания. Диагностика отдельных элементов: свечи, катушка, модуль зажигания. Как проверить искру на инжекторном моторе.

Основные причины попадания моторного масла в свеченые колодцы. Что делать водителю, если масло течет в свечной колодец, как провести ремонт своими руками.

Что необходимо знать при подборе свечей зажигания по модели авто: размер, калильное число, взаимозаменяемость. Выбор свечей по конструкции, полезные советы.

На автомобилях с бензиновыми моторами топливная смесь поджигается искровым разрядом, поступающим на электроды свечей по специальным проводникам, снабженным усиленной изоляцией. Токоведущие жилы не вечны – в процессе эксплуатации они изнашиваются и приходят в негодность – частично или полностью. Проверка высоковольтных проводов зажигания – одно из первых диагностических мероприятий, выполняемых при нестабильной работе силового агрегата (двигатель «троит»). Операция производится в гаражных условиях, посещать автосервис не обязательно.

Кратко об устройстве проводников

Раньше для подачи разряда от катушки к свечам применялись традиционные ВВ провода с медным многожильным сердечником (на жаргоне – бронепровода). Недостаток подобных изделий – постепенное переламывание тонких проволочек из-за низкой эластичности. В современные автомобили производители устанавливают гибкие кабели с неметаллической жилой, сделанной из стекловолокна с углеродной пропиткой. Токоведущая часть обернута несколькими вспомогательными оболочками:

  • полимерный экранизирующий слой;
  • внутренняя изоляция, изготовленная на основе силикона;
  • каркас в виде оплетки из прочной синтетики;
  • наружная силиконовая изоляция.

Старые изделия с медными жилами имели практически нулевое сопротивление, отчего установленное на автомобиле радио «хрипело» от помех. Нынешние провода высокого напряжения обладают повышенным сопротивлением, позволяющим экранировать помехи.

Для подключения к контакту свечной «люльки» углеродная жила выведена за пределы изоляции и загнута в обратном направлении. Снаружи сердечник обжимается медной клеммой, надеваемой на контакт свечи. Сверху соединение защищено плотным диэлектрическим колпачком. Второй конец проводника подключен к катушке зажигания аналогичным образом.

Основы выбора измерительных устройств

На сегодняшний день новые технологии предъявляют особой усовершенствованные технические средства для измерения, контроля точности и при восстановлении различных элементов электрического тока.

Без применения универсальных измерительных механических аппаратов — осциллографов — невозможно осуществить ряд диагностических операций.

Механизмы контроля, имея разную форму и технические характеристики. Это дает возможность потребителю выбрать устройство с системой измерения тока, которая больше всего подходит для запрашиваемых параметров.

Немалое значение при покупке приборов имеет его стоимость, которая зависит от сложности изготовления элементов конструкции.

Почему пробивают высоковольтные провода

Линии электропередач переносят электрический ток с очень большим напряжением: от десятков до нескольких сотен тысяч вольт. Естественно, даже на расстоянии в несколько метров, между проводами действуют силы, стремящиеся перенести электроны через воздушный промежуток. При нормальных условиях им этого сделать не удается. Точнее, обмен электронами все же имеет место, но сила тока в нем слишком мала для образования короткого замыкания и появления разряда. Если же скачкообразно увеличить напряжение или уменьшить сопротивление проводника, что бывает при повышенной влажности воздуха, коммутационных перегрузках или появлении инородного тела в промежутке, образуется пробойный пучок электронов. Если его энергия достаточно велика, чтобы выбить из молекул кислорода несвободные электроны, произойдет нагрев обеих частиц и дальнейшее смещение заряда. При этом температура повышается до нескольких тысяч градусов и между проводниками на короткую долю секунды образуется ствол плазмы, проводящей электрический ток. Сторонний наблюдатель может видеть это в виде мгновенного электрического разряда, называемого пробоем воздушного промежутка.

Ореол на изоляторе свечи зажигания

Что же касается темного ободка (ореола) на наружной поверхности изолятора свечи зажигания, то он, как правило, вовсе не связан с трещинами на нем, с «проникновением газов из камеры сгорания», как можно иной раз прочитать на автомобильных форумах. Некоторые «спецы» даже советуют менять свечи зажигания, как только появился такой ободок. Смешно, но это вовсю, на полном серьезе, обсуждается «знатоками». Которые потом «раскручивают» своих клиентов на замену свеч, а также создают впечатление о своей квалификации.

На самом же деле, причина появления ореола банальная. В процессе работы свечи зажигания ее наружная часть (изолятор) электризуется, т.е. на ней появляются электрические заряды, причем высокой величины. Это приводит к тому, что находящиеся в подкапотном пространстве частички пыли, масла и т.п., ионизируясь, в свою очередь, притягиваются к изолятору. И, так как последний при работе двигателя нагревается достаточно сильно, прикипают и остаются там в твердом коксообразном состоянии. Кстати, подобный эффект используется в электроочистке газов. Так что ничего такого парадоксального здесь нет.

И вот для того, чтобы образующийся ореол, благодаря своему пониженному, по сравнению с фарфором изолятора, электрическому сопротивлению, не мешал ( посредством шунтирования электроискрового промежутка между электродами свечи ) процессу искрообразования, на свечу и надевается специальный колпачок ( обычно черного цвета ), закрывающий достаточную длину изолятора, где ореол образовываться не будет. Поэтому наличие ореола практически абсолютно не мешает нормальной работе свечи (о чем, кстати, сообщают и производители свеч зажигания), свидетельствуя, разве что, о ее возрасте и/или об интенсивной ее эксплуатации. А также о том, что в подкапотное пространство попадают пары масла, частицы пыли или еще чего.

Как проверить бронепровода на инжекторе и карбюраторе

Как проверяются бронепровода видео

У карбюраторных автомобилей, в силу их конструкции и отсутствия электронного контроля системы подачи топлива, доступны дополнительные методы.Самый распространенный — выкручиваем свечи, вставляем их в колпачки бронепроводов и кладем на крышку ГБЦ (для заземления на массу). Затем прокручиваем стартером коленвал, чтобы сымитировать запуск двигателя и проверяем образование искры. Если на каком-то проводе искра не возникает либо она очень слабая, то при условии использования заведомо исправных свечей, проблема скорее всего именно в проводе.

Также проверять бронепровода на авто с карбюратором можно на работающем двигателе поочередно отсоединяя их со свечей. Если во время отключения характер работы двигателя не изменился, этот провод неисправен

Опять же, важно понимать что и сама свеча на этом цилиндре исправна

После определения потенциально неисправного провода, его нужно проверять дополнительно: визуальным осмотром и с помощью мультиметра или осциллографа. Эти методы диагностики полностью идентичны для инжекторных и карбюраторных автомобилей и будут детально описаны ниже.

Есть еще несколько советов, которых стоит придерживаться при проверке бронепроводов на карбюраторных автомобилях. Во-первых, при проверке сопротивления мультиметром, их лучше отсоединить от крышки распределителя зажигания, чтобы получить максимально точные результаты проверки. Во-вторых, если вы решили проверить провода потому что появилась сильная потеря мощности двигателя или он вообще не заводится, то проверку стоит начинать сразу с центрального, который идет от катушки на распределитель зажигания (трамблер).

Виды повреждений и причины их возникновения

Один из наиболее распространенных изъянов возникает, когда токопроводящая жила сломана, т. е., произошел ее разрыв. Обычно он находится там, где металлические наконечники ВВ контактируют с катушкой, либо в местах соединения со свечей. В результате в проблемной зоне образуется ненужная искра – электрический разряд, создающий паразитный электромагнитный импульс и снижающий напряжение. Именно он является виновником сбоев в работе электроники автомобиля: датчиков и ЭБУ. Основные причины повреждения провода:

  • неаккуратное обращение с ВВ при сильном морозе (кабели становятся жесткими и легко могут сломаться);
  • слишком частое снятие и установка высоковольтных проводов, особенно, если они невысокого качества.

Возможные неисправности и их признаки

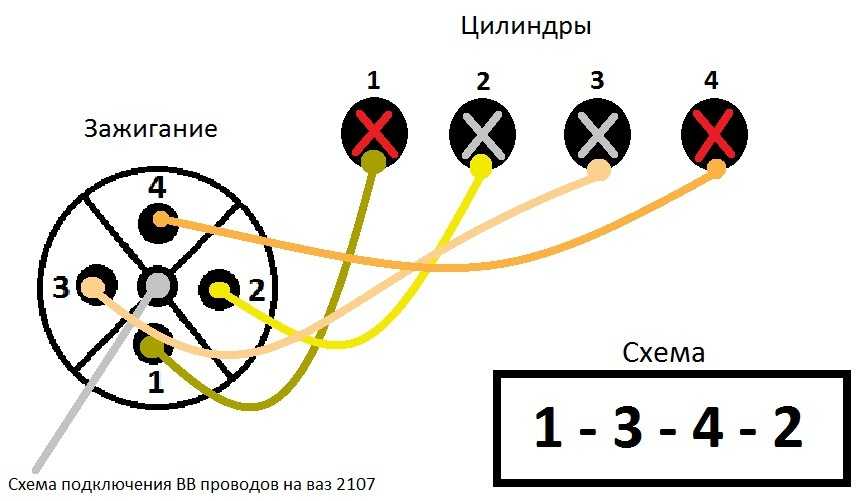

Схема подключения высоковольтных проводов

Начнем с признаков неисправности, которые помогут определить поломку своими руками:

  • первый признак, который говорит о необходимости ремонта своими руками — в сырую погоду мотор авто заводится с большим трудом;
  • двигатель авто может в принципе глохнуть;
  • еще один признак, который влечет за собой ремонт своими руками — мотор авто работает неустойчиво на средних либо высоких оборотах;
  • мощность ДВС падает;
  • как сказано выше, одним из немаловажных признаков является увеличение расхода горючего.

Если провода зажигания авто неисправны, то обычно это связано с утечкой тока либо разрывом кабеля. Как правило, разрыв происходит в том месте, где контакт соединяется с жилой и прочими компонентами.

Обычно проблема неисправности и необходимости ремонта своими руками в авто появляется:

  • в результате демонтажа кабеля;
  • если соединение с выводами тех или иных компонентом достаточно плохое;
  • если произошло окисление либо разрушение структуры.

В том месте, где нарушается контакт, структура может сильно греться и искриться. Если вовремя не решить неисправность, то проблема может усугубиться, что приведет к выгоранию контактов либо же самой жилы. Что касается утечки, то она обычно появляется на загрязненных кабелях, через свечи или катушку либо в случае повреждения защитного слоя или колпачков.

ВВ кабеля для автомобиля

Сопротивление высоковольтных проводов зажигания измеряется мультиметром — полученные показатели могут быть различными, однако в любом случае они должны быть не более 20 кОм. В том случае, если один из компонентов продемонстрировал неверное значение, в отличие от других, то это свидетельствует о его неисправности. Соответственно, потребуется ремонт своими руками.

В зимнее время года из-за температуры кабеля могут стать более жесткими, соответственно, вероятность того, что защитный слой или колпачки будут повреждены, становится высокой. Регулярные вибрации от мотора способствуют расшатыванию соединений, что в принципе ухудшает контакт. Если же температура в моторном отсеке слишком высокая, то это приведет к выходу из строя самих колпачков, которые расположены в непосредственной близости к мотору.

Выявить неисправность защитного слоя можно на слух — в этом случае вы услышите щелчки, либо визуально — на месте утечки будет проскакивать искра, особенно это хорошо видно ночью. Если контакт в наконечниках будет хорошим, то это предотвратит потерю тока, который передает на свечи. Так что для обеспечения нормальной работы системы необходимо время от времени осуществлять диагностику наконечников и кабелей в целом (автор видео — Автоэлектрика ВЧ).

Диагностика

Независимо, силиконовые оплетки ваших проводов или пластиковые, они, со временем придут в негодность. Силиконовые прослужат дольше.

Неполадки станут заметны, когда двигатель начнет троить, ухудшится приемистость, повысится расход топлива, а за превышение CO вас оштрафуют. И зачем вам это нужно?

Заезжайте в гараж, заводите двигатель, поднимайте крышку капота и выключайте свет. Проверка высоковольтных проводов зажигания авто много времени не займет.

  • Легкий ореол вокруг проводов – нормальное явление.
  • Северное сияние в радиусе 10 сантиметров говорит об износе изоляции.
  • Искрение – критическое состояние, которое может привести к выходу из строя системы зажигания.

В двух последних случаях необходимо заменить комплект кабелей. Это несложный ремонт. Нет смысла экономить и менять один кабель, особенно на бывший в употреблении, их срок вышел. Зачем платить больше?

Как правило, провода, изготовленные одним и тем же производителем, выходят из строя практически одновременно. Через неделю придется менять следующий, и так далее. При покупке лучше старайтесь избегать китайской «шары».

Как показал тест китайской «шары», на которой был нарисован легко стирающийся пальцем логотип TESLA, Made in USA, а на упаковке ChehRepublic, один из наконечников невозможно было даже вставить в шахту, потому что прокладка была надета обратной стороной. Поэтому старайтесь воздержаться от покупки «шары» непонятного производителя. Это, как шары, прикрепленные к высоковольтным проводам линий передач, шары красиво смотрятся, но не эффективны.

Может так оказаться, что искрения нет, и ни один из проводов не пробивает на массу, но один из цилиндров не работает или работает с перебоями. Тогда необходимо прозвонить электрическую связь тестером.

Измерить сопротивление высоковольтных проводов зажигания возможно старым аналоговым тестером или современным цифровым

Обратите внимание на характеристики прибора, некоторые, дешевые модели из стиля «шары» от высокого напряжения, пробивает, так что дым идет. Тестер необходимо установить в режим измерения сопротивления на пределе 20 кОм. Щупами коснитесь наконечников

Если регистрируется сопротивление в пределах 2.5 – 12 кОм, то кабель годен

Щупами коснитесь наконечников. Если регистрируется сопротивление в пределах 2.5 – 12 кОм, то кабель годен.

Правильные показания мультиметра

Сопротивление выше этих пределов указывает на дефект токопроводящего элемента. При замере сопротивления обязательно сгибайте кабель в разных положениях. Сопротивление должно быть неизменным. Если показания тестера меняются, значит, провод некачественный. Не пользуйтесь способами определения наличия напряжения методами тактильных ощущений. Зачем вредить здоровью повышенным напряжением.

В медных проводах нарушения контакта случаются в местах соединения с наконечниками. В графитовых – в любом месте кабеля. Возрастающее сопротивление усиливает температурную нагрузку на токоведущий слой, и он разрушается. В результате искра образовывается и в камере сгорания и в кабеле. Соответственно падает мощность двигателя, поршень ходит в холостую, а в выхлопную трубу вылетает бензин, который приводит в негодность катализатор. И вы «на шару» кормите всю биологическую массу природы парами высокооктанового бензина.

Тип бронепроводов Пробивное напряжение, кВ Соопротивление провдов по цилиндрам, кОм
SLON 4.2-4.7-5.2-7.6
WEEN 6.2-6.6-7.5-9.9
CEZAR 3.1-3.5-4.2-5.3
TESLA 3.3-4.2-5.0-6.3
ХОРС 3.2-3.9-4.1-6.2
FINWHALE 2.0-2.2-2.6-3.4

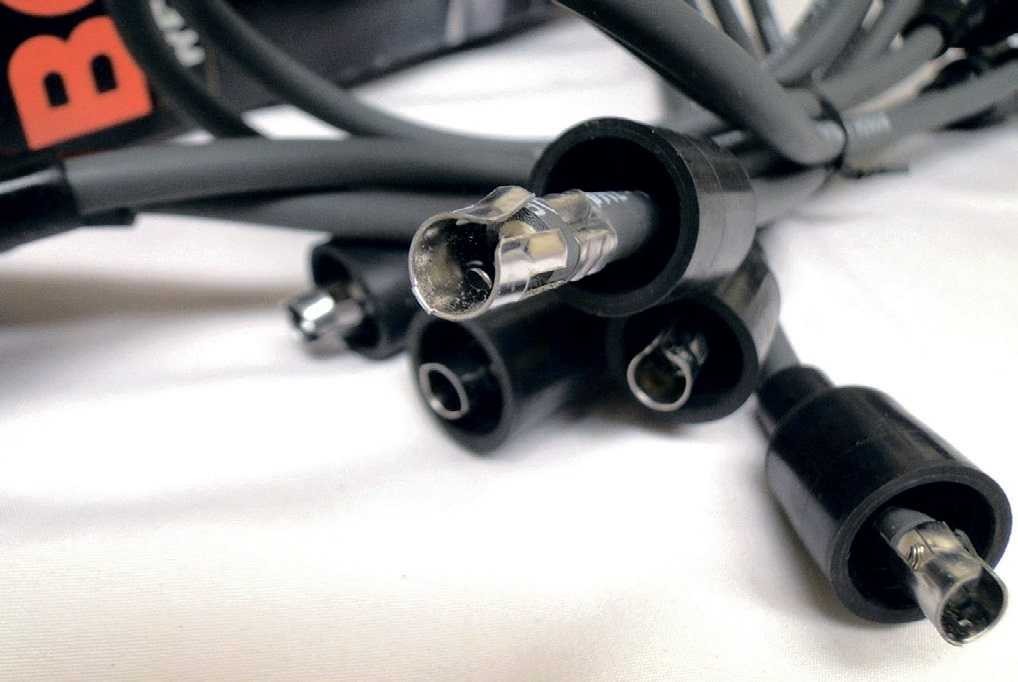

ВВ: как они выглядят?

Естественно, что технические условия существования рабочих проводов – это условия постоянного проводника. Если прибавить сюда перепады температур и несовершенство нашего мира, то получим факт выхода из строя системы контактов к определенному периоду времени. А наступает он с периодичностью в 30 000 км.

Это контрольная цифра, говорящая, когда менять высоковольтные провода. Дело в том, что в них со временем начинает увеличиваться внутреннее сопротивление, мешающее импульсу проходить так как следует. В этом случае вы можете заметить следующее поведение четырнадцатой:

  • Хотите выжать тапок в пол, а движка не отзывается
  • Двигатель может просто заглохнуть
  • На холостом ходу движка троит
  • Часто бывает так, что автовладельцы сами не замечают, как пробивают высоковольтные провода

Конечно, это не показатель неисправности только высоковольтников, но, есть большая вероятность, что это именно они полетели. На верочку, стоит провести процедуру теста всех контактов.

И тестер показал, что провода приказали долго жить. Что ж, требуется замена высоковольтных проводов на ВАЗ 2114. Процедура, в принципе, не хлопотная. Если вы сумели их протестировать, то и заменить сможете. Главное, понимать порядок подключения высоковольтных проводов.

Четырнадцатая – это улучшенная версия девятки, у нее мощность зажигания выше. По сему, к четырем проводам высокого напряжения добавлены контакты для подсоединения к клемме самого зажигания, через них идет сигнал на свечи; так же, в системе четырнадцатой есть контакты, ведущие к коммутатору, а так же, контакты для подсоединения клапана адсорбера к блоку контроля системы впрыска бензина.

Схема подключения высоковольтных проводов довольно проста:

  • Цилиндр 1 цепляется к нижнему левому контакту
  • Цилиндр 2 цепляется к верхнему левому контакту
  • Цилиндр 3 цепляется к верхнему правому контакту
  • Цилиндр 4 цепляется к нижнему правому контакту

Иногда в схемах это называется сопряжением с отсеком модуля. По сути, все верно. Главное, понимать, что все цилиндры считаются слева направо, как и любой счет, принятый из логики письма слева направо: 1,2,3,4. А подсоединение получается по такой схеме: 1,3,4,2. Многие зарисовывают и записывают то, как стояли контакты до снятия. Но, если вы посмотрите на сам модуль, то там есть номера для стыковки. Ошибиться нереально.

Самостоятельная проверка автомобильных высоковольтных свечных проводов системы зажигания

Начинать диагностику необходимо с внешнего осмотра высоковольтных проводов. При таком наружном осмотре не допускается наличие заметных дефектов в виде трещин, переломов и т.д.

  1. Самым простым способом проверки является использование заведомо исправного запасного провода зажигания. Необходимо провести поочередное отключение каждого бронепровода, заменяя его запасным. Стабилизация работы двигателя после замены одного из проводов укажет на неисправный элемент.
  2. Для выявления возможного пробоя бронепровода зажигания необходимо дождаться темного времени суток. С наступлением темноты потребуется открыть капот и запустить мотор. Если имеется пробой, тогда в процессе работы двигателя становится хорошо заметной электрическая искра на поврежденном высоковольтном проводе.
  3. Также проверку высоковольтных автомобильных проводов зажигания можно осуществить посредством использования дополнительного изолированного провода. Для проверки концы такого провода зачищаются (оголяются). Затем один конец замыкается на «массу», а вторым концом следует провести по самому высоковольтному проводу, местам соединений, изгибам, колпачкам и т.д. Если в определенном месте есть пробой, тогда между областью пробоя и концом провода-тестера появится электрическая искра.
  4. Проверка сопротивления высоковольтных автомобильных проводов осуществляется при помощи мультиметра. Для проверки мультиметр необходимо перевести в режим работы в качестве омметра. Следующим шагом становится снятие провода со свечи зажигания на первом цилиндре, после чего указанный провод также отключается от катушки зажигания. Затем контакты мультиметра подсоединяются к концам провода, после чего производится оценка полученных данных.

Аналогичным способом следует проверить остальные высоковольтные провода зажигания. Следует учитывать, что разброс по показаниям между всеми проводами не должен быть выше 2-х или максимум 4-х кОм. Превышение данного порога укажет на необходимость замены высоковольтных автомобильных проводов зажигания.

Следует добавить, что в случае обнаружения неисправного провода замена только одного дефектного элемента не рекомендуется, так как является временной мерой. Высоковольтные бронепровода зажигания в автомобиле оптимально менять комплектом. Такой подход позволяет обеспечить наиболее эффективную работу системы зажигания и ровную работу двигателя на всех режимах. По этой же причине крайне не рекомендуется осуществлять ремонт высоковольтных проводов для дальнейшей эксплуатации без замены.

Тюнинг и модернизация свечей зажигания своими руками для улучшения топливной экономичности и других характеристик ДВС. Как самому доработать свечи.

Признаки неисправности свечей зажигания. Оценка состояния свечи при визуальном осмотре, способы проверки свечей зажигания. Налет на электродах свечи.

По каким причинам могут возникать пропуски воспламенения топливно-воздушной смеси в одном или нескольких цилиндрах. Диагностика неисправности, рекомендации.

Что делать, если пропала искра зажигания. Диагностика отдельных элементов: свечи, катушка, модуль зажигания. Как проверить искру на инжекторном моторе.

Что необходимо знать при подборе свечей зажигания по модели авто: размер, калильное число, взаимозаменяемость. Выбор свечей по конструкции, полезные советы.

Основные причины попадания моторного масла в свеченые колодцы. Что делать водителю, если масло течет в свечной колодец, как провести ремонт своими руками.

Где купить провода нулевого сопротивления

ПМВК — провод монтажный высоковольтный с многопроволочной медной жилой (ТПЖ) с кремнийорганической изоляцией «СИЛИКОН», нераспространяющий горения.

Высоковольтный силиконовый провод ПМВК, применяется:

Сейчас купить его уже не сложно в интернете. Допустим, в Украине есть несколько магазинов по продаже данного товара с ценой 30-40 грн./м.

Также имеются разные цветовые решения и возможность приобретения даже наконечников, чтобы не тратить время на разделывание старых проводов.

Вот приобрели провода черного цвета с лужёной медью для следующего комплекта ВВ проводов

Примерная табличка для выбора выглядит так:

Высоковольтные провода ВАЗ 2115

Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.

Подключение

Порядок подключения высоковольтных проводов должен быть строго последовательным, поскольку каждому цилиндру движка соответствует определенное гнездо на модуле зажигания. Учитывая, что на корпусе модуля зажигания присутствует нумерация гнезд, риск что-либо перепутать минимален.

Порядок подключения высоковольтных проводов ВАЗ 2114 инжекторного типа зависит от года выпуска вашего автомобиля. На четырнадцатые до 2004 года устанавливались 4-ех контактные модули зажигания, на автомобили после 2004 года — 3-ех контактные катушки.

Схема подключения высоковольтных проводов ВАЗ 2114 к модулю зажигания (до 2004 г.в) выглядит следующим образом:

Схема подключения для ВАЗ-2114 с катушками зажигания (после 2004 г.в):

На картинках вы можете увидеть номера посадочных гнезд. К каждому номеру должен быть подключен соответствующий цилиндр (нумерация цилиндров считается слева на право).

Чтобы правильно поставить высоковольтные провода на ВАЗ 2114 придерживайтесь следующего алгоритма действий:

— Выключаем зажигание. Открываем капот и снимаем клеммы питания с АКБ;

— Снимаем старые ВВП с посадочных гнезд на модуле и цилиндрах;

— Вспоминаем расположение высоковольтных проводов ВАЗ 2114 и подключаем новые ВВП согласно схеме. Не лишним будет перед заменой эту самую схему от руки изобразить на бумаге, чтобы ничего не перепутать;

— Подключаем питание к АКБ и что бы проверить, все ли мы сделали правильно, заводим движок.

Выполняя монтаж проводки не пытайтесь соединить отдельные ВВП друг с другом пластиковыми хомутами, для этого необходимо использовать гребенчатый держатель, который идет с ними в комплекте. Тонкий хомут может с легкостью перетереть изоляционное покрытие. Также следите, чтобы ВВП не перегибались.

Подключение бронепроводов на ВАЗ 2115 и 2113 выполняется аналогичным образом.

Как снять высоковольтные провода?

Выключаем зажигание Открываем капот Вытаскиваем провода с модуля зажигания и с двигателя.

Как подключить высоковольтные провода?

Подключать ВВ провода нужно в определённом порядке. Каждый провод идёт на определённый цилиндр, и на определённый разъём в модуле зажигания (катушки зажигания). Маркировка есть как на проводах, как и на модуле зажигания. Но без снятия модуля, маркировки не увидеть, поэтому смотрите фото ниже.

Схема подключения высоковольтных проводов:

Нумерация цилиндров с лева на право. Нумерация модуля зажигания: первый цилиндр – левый нижний отсек модуля зажигания

Второй цилиндр – левый верхний отсек

Третий цилиндр – правый верхний,

Четвёртый цилиндр – правый нижний отсек модуля зажигания.

Расположение

Неправильная установка и расположение высоковольтных проводов может привести к проскакиванию искры с провода на провод или на «массу», что, в свою очередь, может привести к пропускам зажигания и уменьшению частоты вращения коленчатого вала при движении автомобиля на большой скорости.

Поэтому устанавливайте высоковольтные провода должным образом, как показано на рисунках выше.

Отсоедините высоковольтные провода от свечей и катушек зажигания. Очистите и проверьте целостность изоляции высоковольтных проводов. Проверьте внутренние поверхности контактов высоковольтных проводов на отсутствие коррозии или нагара.

Омметром измерьте сопротивление высоковольтных проводов.
