Очистка системы вентиляции картера

Как устранить неисправность

Если дизель сапунит, что делать? В случае с изношенными кольцами обычно проводят ремонт двигателя. Заменяют кольца, поршни или растачивают цилиндры блока. Конкретный способ устранения определяется на стадии диагностики, когда выявляется точная причина неисправности. Одновременно проверяют ГБЦ — здесь не должно быть поломки втулок или клапанов, иначе замена поршневых элементов ничего не даст.

Клапан вентиляции желательно как можно быстрее прочистить. Часто он забивается грязью, и движок начинает сапунить. Кроме того, выход масла через трубку сопровождается накоплением пыли. Она и зажимает выпускной канал рециркуляции. В конечном счёте, на длительно работающем двигателе создаётся лишнее давление, провоцирующее утечку масла сквозь уплотнительные элементы.

Очистка сапуна проводится в снятом виде. Если он сильно забит продуктами износа, то рекомендуется сразу ставить новое устройство. Перед этим место установки надо тщательно прочистить, чтобы исключить ранее засорение.

Перегрев двигателя Камминз и его последствия

Многие водители Газелей и Камазов не обращают внимания на стрелку температуры двигателя и допускают его перегрев.

Основные причины перегрева:

забитый радиатор и интеркулер;
нехватка охлаждающей жидкости или масла;
забитая система охлаждения;
неисправная помпа;
неисправность масляного насоса;
неисправный теплообменник;
неисправная вискомуфта;
неисправные форсунки.

В случае перегрева двигателя кольца могут «залечь», т.е. они прилегают к посадочным местам поршня и у нас опять же увеличивается зазор между кольцами и стенками цилиндров, и через этот зазор масло уходит в камеру сгорания.

Также в случае перегрева двигателя масло становится слишком густым и теряет свои смазочные свойства. Из-за этого на стенках цилиндров и поршней могут появляться задиры.

При неисправных форсунках в цилиндры распыляется слишком большое количество топливо, что приводит к повышению температуры в камере сгорания и как следствие — прогорает и плавится поршень, на стенках цилиндров снова появляются задиры.

Также рекомендуем не реже чем раз в год проверять состояние радиатора и интеркулера. Забитый радиатор приводит к плохому охлаждению антифриза, а забитый интеркулер — к горячему воздуху на впуске.

То и другое являются частыми причинами перегрева мотора и последующего капитального ремонта, которого можно избежать просто помыв радиатор и интеркулер керхером.

Зачем нужна чистка, ее периодичность

При забитой вентиляционной системе внутри двигателя осаживается эмульсия, содержащая сажу и остатки масла, в результате чего создается избыточное давление, приводящее к повреждению уплотнителей. Это приводит к потере герметизации и протечкам масла, что можно увидеть при внешнем осмотре блока двигателя. Картерные газы – это газы из моторных цилиндров, которые не выводятся через выхлопной клапан, а через зазоры поршней и поршневых колец выдавливаются в картер при работе двигателя. Особенно интенсивно этот процесс протекает в изношенных двигателях с большими пробегами. Для ВАЗ 2101-2107 – это пробеги 80-100 тыс. км.

Если очистка вентиляции картера не проводится вовремя, это  скажется на работе системы подачи топлива. В карбюраторных двигателях загрязняется воздушный фильтр и сам карбюратор, в инжекторных – дроссельный узел, подводящий патрубок и датчики. Все это приводит к снижению мощности, проблемам с работой, в отдельных случаях полной остановке мотора. Чтобы избежать этого, в вентиляционную систему вводятся дополнительные элементы, очищающие картерные газы от эмульсий, содержащих масло.

При несвоевременной чистке картерной вентиляционной системы от избыточного давления растрескиваются шланги. Это приводит к тому, что в двигатель засасывается лишний воздух. Карбюраторные моторы не так чувствительны к этой проблеме, а в инжекторных системах резко ухудшается качество смеси, стабильность работы двигателя нарушается и его мощность снижается.

Лучший вариант, если чистка вентиляции картера на ВАЗ классика делается  непосредственно перед заменой масла. Такая периодичность позволяет содержать систему в порядке, вовремя менять потрескавшиеся шланги, продлить срок работы двигателя, снизить потребление топлива без потери мощности.

Система вентиляции картера приора 16 клапанов

Силовая установка любого автомобиля представляет собой очень сложное устройство, включающее механизмы и системы, которые взаимодействуют между собой. При этом двигатель не является закрытой герметичной схемой и у него тоже присутствует вентиляция.

Вентиляция картера мотора представляет собой схему, обеспечивающую отвод газов из внутренних полостей.

Дело в том, что при сгорании в цилиндрах рабочей смеси образуются отработанные газы, которые находятся под давлением, из-за чего часть их проникает в подпоршневое пространство – картер, где смешивается с масляным туманом и влагой, образованной в результате конденсации.

Вся эта смесь получила название картерных газов.

Исходя из этого, следует, что основной задачей системы вентиляции является поддержание давления внутри двигателя и предотвращение превышения его выше допустимой нормы путем отвода картерных газов.

Схемы модернизаций системы вентиляции картерных газов

Схемы доработки системы вентиляции картерных газов, а также описание предоставлены IgorRV .

Для автомобилей LADA с МКПП и АМТ («робот») подойдет схема №1 «Схема вентиляции картерных газов с PCV клапаном для Е-ГАЗ и тросовым дросселем»:

Необходимо установить клапан PCV (артикул 94580183, цена около 400 рублей) от иномарки в малый контур вентиляции картера. При подключении клапана PCV в малый контур на Е-ГАЗе используйте новый шланг (бензомаслостойкий 8 мм без тканевой армировки). На тросовом дросселе подключайте в ресивер, не в дроссель.

В результате клапан будут перекрывать контуры в переходных режимах, что позволит:

• Принимать нагрузку без рывков и просадки оборотов двигателя (например, при работающем компрессоре, обогреве стекол, сидений и т.д.).
• Уменьшить вибронагрузку на холостом ходу
• Увеличить тягу с низов (отмечено владельцами АКПП с двигателем ВАЗ-21126, МКПП с ВАЗ-21227, 21126 и 11186 и АМТ с ВАЗ-21127).
• Получить более резкую реакцию на педаль газа и более быстрые переключения (на АМТ). Возможно из-за того, что клапан не дает двигателю сбрасывать обороты поддерживая более оптимальный алгоритм переключений.
• Снизить расход масла через вентиляцию.

Срок замены клапана — 40 000 км пробега.

Для автомобилей LADA с АКПП (Jatco) и АМТ («робот») подойдет схема №2:

Описание схемы №2: Редукционный клапан подключается последовательно в большой круг вентиляции. Тем самым он регулирует поток картерных газов на повышенных оборотах и в переходных процессах. Это позволяет:

• Осуществлять полный контроль за потоками картерных газов между малым и большим контуром.
• Улучшить режим работы двигателя.
• Снизить вибронагруженность.
• Снизить выброс масла в вентиляцию.

Для автомобилей LADA с АКПП (Jatco) и АМТ («робот») подойдет схема №3:

Описание схемы №3: Для улучшения работы тормозной системы, облегчения процесса удержания машины на тормозах в режиме «D», применен «Эжекционный насос». За счет потока картерных газов, от малого контура, происходит усиление разряжения в трубке идущей к вакуумному усилителю. Происходит это на малых оборотах, что очень помогает при езде по пробкам. Постоянно держать ногу на тормозе не очень легко, а этот насос задачу облегчает.

• Избавление от вибраций, провалов, трансмиссионных ударов.
• Двигатель начинает работать более спокойно, мягко.
• Усилие на педали тормоза становится меньше.
• Кондиционер включается почти незаметно.

• эжекционный насос (артикул 10793 VIKA, цена 546 рублей);
• редукционный клапан (артикул 1117701500 JP GROUP, 422 рубля);
• клапан PCV (артикул 94580183 GENERAL MOTORS, 400 рублей);
• хомуты (около 10 штук, 600 рублей);
• тонкий, бензостойкий 8 мм шланг 50 см (100 рублей);
• стандартный патрубок вентиляции.

Устройство СВКГ в Лада Приора

Во всех марках автомобилей СВКГ построена по схожему принципу. Отличаются лишь мелкие детали. На верхней стороне картера расположен отделитель масла, который имеет вид полой пробки. Под пробкой размещается отражатель масла, который призван максимально очистить газы из картера от масляных частичек. В маслоотделителе предусмотрен вывод для вентиляционного шланга картера.

Источник

Выполнение работы

Очистка сапуна на ВАЗ 2101-ВАЗ 2107 проводится при плановой замене масла в двигателе. Внеплановую чистку нужно делать, если масло начало просачиваться через прокладки или растрескались отводные шланги, что указывает на увеличение давления газа в картере. Отсоединяются шланги отвода картерных газов, один из которых идет на карбюратор, а второй на воздушный фильтр. Далее откручивается гайка, удерживающая сапун, для чего предварительно вынимается щуп проверки уровня масла в двигателе. После снятия крышки в открывшемся пространстве можно увидеть осадок, образовавшийся в результате работы двигателя. Он может практически полностью перекрывать просвет, существенно затрудняя движение картерных газов, что и приводит к повышению давления в системе.

После снятия крышки открывшийся стакан нужно тщательно вымыть, на его дне покажется удерживающая шпильку гайка на 13, которую можно аккуратно вывернуть рожковым ключом. Если с этим возникают проблемы, на верхнюю часть шпильки можно накрутить две гайки на 13, которые нужно законтрагаить. Затем за эти гайки аккуратно, чтобы не обломать, выкручивается шпилька.

Стакан, как правило, прикипает к месту крепления, поэтому срывать его лучше двумя небольшими круглогубцами, схватив за края. Извлеченные части сапуна нужно поместить в емкость достаточного объема, заполненную керосином, бензином или другой промывающей жидкостью. Отлично подойдет обрезанная пластиковая бутылка объемом 5-6 л.

Пока промывается стакан, место крепления сапуна тщательно вычищается ветошью с чистящей жидкостью. При работе нужно быть очень аккуратным, чтобы грязь и частицы ветоши не попадали вовнутрь двигателя. Отверстие, куда вкручивается шпилька, не стоит очищать слишком тщательно, чтобы грязь из него не попала в двигатель. После чистки на поверхности сапуна не должно оставаться нагара и других отложений.

Диагностика неисправностей

Первым делом необходимо обратить внимание на цвет выхлопа, сизый или черный дым, признак прогара клапанов или проблем с кольцами.
Далее следует проверить компрессию во всех цилиндрах. Значение на бензиновых ДВС должно быть в пределах 11-13 МПа.
Отсоедините патрубки от крышки клапанов, воздухана и сапуна

Оцените степень загрязнения. Если патрубки сильно грязные или забиты масляным нагаром воспользуйтесь бензином для очистки или специальным очистителем для карбюратора.
Проверьте состояние маслоотделителя. Открутите требуемые болты чтобы добраться к этому узлу. Достаньте маслоотделитель и оцените его состояние. При необходимости произведите очистку или промывку с последующей сушкой.
Произведите осмотр и при необходимости промывку клапана сапуна. Случаются ситуации, когда клапан подклинивает, в результате чего выхлопные газы проникают в картер и создают избыточное давление. Достаньте деталь и выполните промывку в большинстве случаев это позволяет решить вопрос выдавливания масла из сапуна.

Читать дальше: Как прозвонить втягивающее реле стартера мультиметром

Полезный совет! Чтобы отличить залегшие кольца от прогоревшего клапана достаточно произвести несколько манипуляций. После проверки компрессии в цилиндрах, определите цилиндр с наименьшим значением. Затем произведите осмотр свечи данного цилиндра, если кольца залегли в этом цилиндре свеча будет покрыта толстым масляным слоем. Если прогорел клапан, свеча будет выглядеть нормально без каких-либо серьезных отклонений.

В заключение…

Проблема с выбросом масла через сапун волнует многих автомобилистов и доставляет массу хлопот, однако при своевременном обнаружении проблемы и правильном подходе серьезных последствий можно избежать

Важно следить за тем чтобы уровень масла был в норме, как только вы обнаружите, что мотор берет масло, следите за его уровнем и постоянно наблюдайте чтобы он не упал ниже допустимого

Также уделяйте внимание сапуну и фильтру, масло на воздушном фильтре в больших количествах также не сулит ничего хорошего. Регулярно следите за состоянием мотора и всех систем, а также своевременно производите устранение той или иной неисправности

Это избавит вас от капремонта двигателя и ненужных растрат.

Автомобильный двигатель любого вида имеет сложную конструкцию. В него входят различные системы и механизмы, взаимодействующие друг с другом. Для обеспечения отвода газов, образующихся во внутренних полостях силового агрегата, дизельный мотор оборудован эффективной системой вентиляции.

Основные неисправности и их признаки

В процессе эксплуатации больше всего подвержены риску следующие элементы — маслоотделитель, клапан PCV и его мембрана.

Мастера СТО условно разбивают проблемы с вентиляцией на две категории:

1. Неисправность.
2. Загрязнение.

Бывают ситуации с естественным износом узлов ЦПГ. В результате в картер попадает большой объем газов, и вентиляционная система не справляется с нагрузкой.

Концентрация масла, копоти и других загрязнителей приводит к забиванию трубок и шлангов, что способствует повреждению диафрагмы.

При этом неисправность можно обнаружить по следующим признакам:

1. Сложности с выкручиванием крышки горловины, через которую заливается масло. Она буквально притягивается к корпусу. Если снять ее на работающем моторе, слышны явные перебои.
2. Колебание оборотов мотора на холостому ходу.
3. Появление свиста в области клапанной крышки.
4. Незначительное повышение расхода масла. В среднем оно составляет 200-500 мл на 1000 км.
5. Масляные следы около сальников и стыка клапанной крышки мотора.
6. Появление пленки смазки в воздухофильтре.
7. Возникновение «ржавых» следов на свечах, а в камере сгорания — нагара.
8. Трудности с холодным пуском. Такое возможно при низкой температуре и медленном движении в пробках. Как результат, происходит постепенное оседание масляных паров во впускном коллекторе. Из-за этого загрязняются свечи и камера сгорания.
9. Задымление мотора.
10. Ухудшение динамики.
11. Выдавливание сальников коленвала или щупа для проверки уровня масла.
12. Снижение эффективности вакуумного усилителя тормозов и т. д.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Все про DPF фильтр, устройство и принцип работы, как почистить

В большинстве случаев неисправность не приводит к зажиганию лампочки ошибки двигателя. Для ее выявления необходимо проводить комплексную проверку.

Необходимый инструмент

Чтобы почистить сапун на двигателе ВАЗ, проверить и заменить шланги, не нужно особых навыков и специализированного оборудования, достаточно стандартного набора. Для выполнения работы потребуется:

• набор ключей №№ 7-13;
• отвертки плоской и крестообразной формы;
• промывающая жидкость, подойдет керосин;
• емкость, где будет проходить промывка;
• ветошь;
• прокладка для сапуна;
• термостойкий герметик на основе силикона;
• при необходимости потребуется набор новых шлангов – отдельно для карбюратора и инжектора.

Данный инструмент можно найти в любом гараже, поэтому с его подбором не возникает никаких проблем. Ветошь лучше брать такую, которая не разделялась бы на отдельные элементы, поскольку при промывке они могут попасть в двигатель.

Очистка системы вентиляции картерных газов на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!Система вентиляции картера — нужна для того, чтобы атмосферу не засорять и отработанные газы пускать на догорание повторно, данная система осуществлялась в очень многих автомобилях, начиная от ВАЗ 2101 и заканчивая такими машинами как Лада Приора, Лада Гранта и т.д., но когда двигатель изношен, данную систему убирают сами люди выводя все шланги системы вентиляции картера как правило в бутылку, либо же просто на улицу, мы это будем разбирать в этой данной статье, поэтому если Ваш автомобиль прошёл уже довольно большой пробег, то данная статья Вам будет в пользу. Примечание!Очистку вентиляции разбирать будем исключительно лишь на 16 клапанных движках, если у Вас 8 клапанник стоит, то переходите к статье: «Очистка вентиляции картера на ВАЗ 2114», в данной статье данный движок и описывается, для очистки вентиляции картера 16 клапанного двигателя, нужно будет запастись: Пассатижами не большими, отвёртками с различными головками и всевозможными ключами, кроме этого будет нужен герметик для крышки ГБЦ и новая прокладка!

Из чего состоит система вентиляции картера?Из шлангов, из маслоотделителя, из маслоотражателя, все эти детали можно увидеть на схеме ниже, всё это со временем загрязняется и поэтому систему вентиляции картерных газов разбирать время от времени нужно и прочищать внутри от грязи и масла её, тогда двигатель работать будет нормально и вся грязь которая находится в системе вентиляции, не будет лететь в движок на повторное догорание, у двигателей же которые прошли довольно большой пробег (200 тыс. км. и выше), данную систему попросту в бутылку выводить рекомендуем, чтобы она не душила двигатель у автомобиля и он более менее ехал, а чтобы вывести вентиляции картера в бутылку, понадобится отвёртка и подходящая (Небольшая) ёмкость, более подробно как это всё сделать, смотрите в видео-ролике который размещён в конце статье, в нём подробно всё как раз и показано.

Когда нужно очищать систему вентиляции картера?Всё зависит от того, насколько хорошо работает двигатель, если поршневые кольца у него изношены и он в вентиляцию картера постоянно забрасывает масло, то её гораздо чаще прочищать будет нужно, в отличие от того, если двигатель будет новый или откапиталенный просто, в таких движках прочищать систему вентиляции нужно раз в 40.000 тыс. км. примерно (Прочищать её нужно перед заменой масла), можете по чаще если есть свободное время, хуже от этого не будет, а вот сильно загрязнённая вентиляция картера, будет затруднять отвод картерных газов в цилиндры, из-за чего давление газов внутри движка повыситься и газам просто не куда будет деваться кроме того, как через сальники выходить и другого рода уплотнения, в связи с чем масло начнёт течь через сальники (В основном из-за загрязнённой системы вентиляции картера, масло начинает вытекать через передний сальник коленвала).

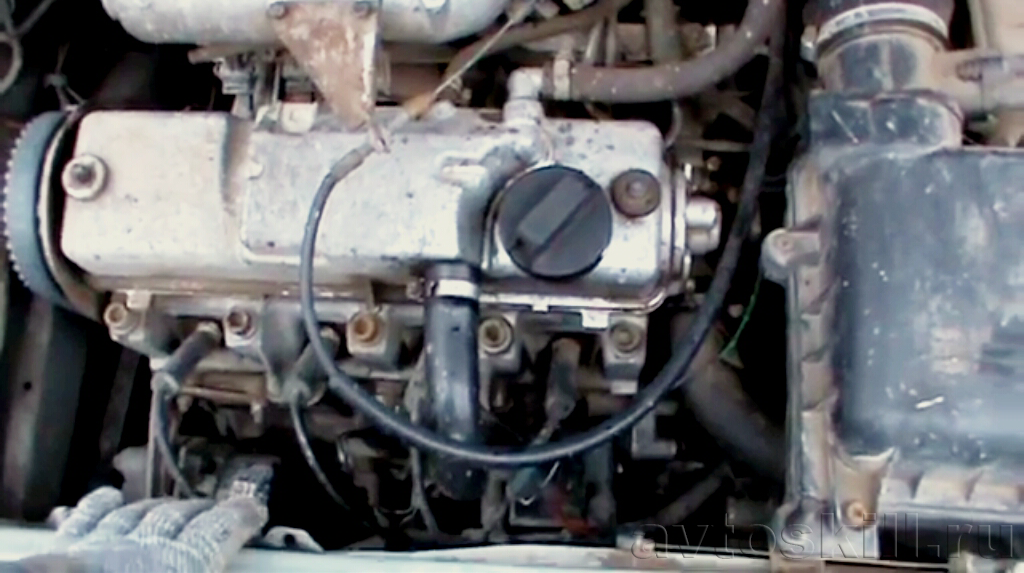

Как очистить систему вентиляции картера на ВАЗ 2110-ВАЗ 2112?

Примечание!Перед тем как приступить к работе, снимите корпус воздухофильтра, так как он мешать сильно будет, если Вы не умеете это делать, то ознакомьтесь со статьёй, под названием: «Замена корпуса воздушного фильтра на десятках»!

Снятие:1) Тяжелее всего снимать крышку ГБЦ остальные же детали которые относятся к системе вентиляции (А это в основном шланги), снять проще простого, в общем начнём, сперва разъединить провода будет нужно между собой, а именно верхние разъёмы (см. фото 1) и нижние разъёмы (Указаны красной стрелкой), как только это будет сделано, снимите разъёмы, для этого сожмите пальцами две защёлки на одном разъёме и снимите его (см. фото 2) и то же самое проделайте с другим разъёмом, просто не сняв, они мешать будут, да и вообще крышку ГБЦ Вы без снятия этих разъёмов не снимите, потому что провода просто не дадут это сделать, оба разъёма сидели на кронштейнах, поэтому отверните болты их крепления и снимите оба кронштейна с крышки ГБЦ, более подробно как это сделать, смотрите на фото 3 и 4 ниже.

2) Теперь выпускной коллектор снимите с крышки ГБЦ, он крепится на болтах и кстати, когда Вы его снимите, замените все уплотнительные кольца, во-первых они стоят не дорого и во-вторых после замены, Вы будете 100% уверены в том, что воздух нигде пропускать коллектор не будет, так как кольца то новые будут стоять, более подробно как это сделать, Вы можете вычитать в статье под названием: «Замена ресивера на 16 клапанном автомобиле».

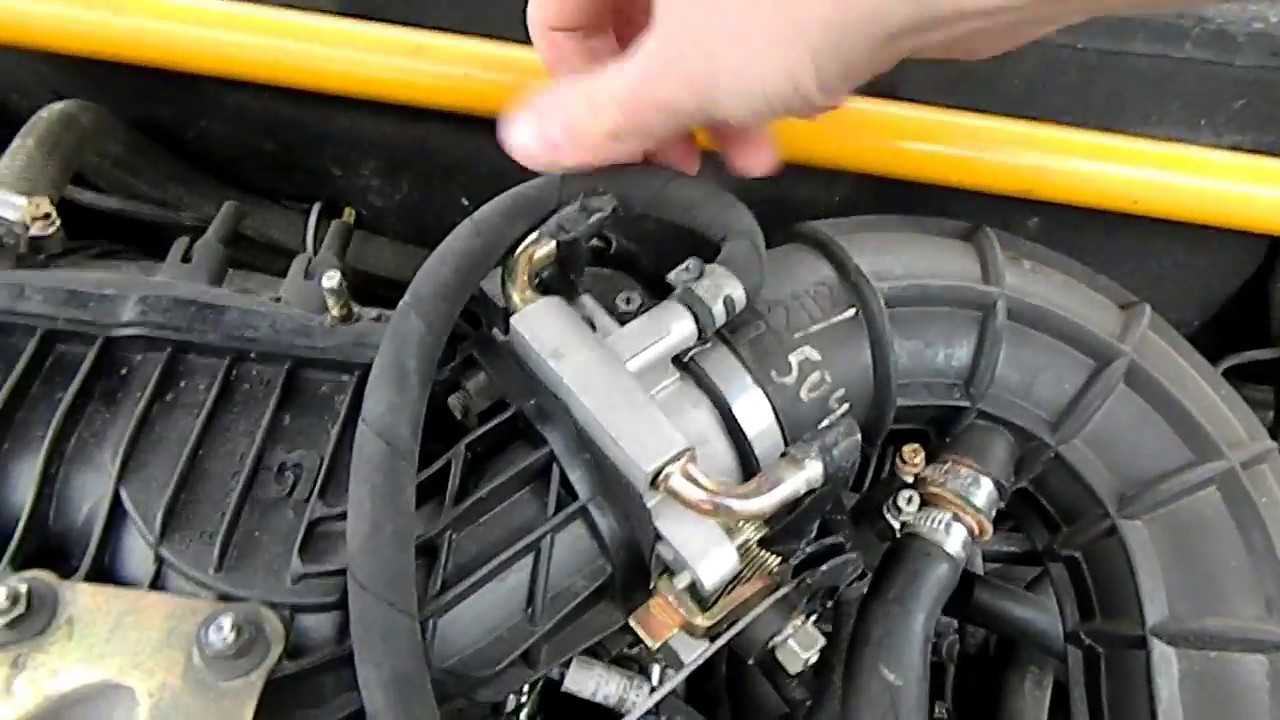

3) Затем приступайте к снятию шлангов, они держаться за счёт хомутов, хомуты ослабляются при помощи отвёртки или гаечных ключей если отвёрткой не удобно работать, все хомуты которые Вам нужно будет ослабить и все шланги которые Вам нужно будет снять, Вы можете увидеть на фотографиях чуть ниже:

Как не стоит делать

Неправильно решать проблему отсоединением вентиляционной трубки картера от клапанной крышки и выводом его под машину — это только крайняя мера, помогающая добраться до гаража или близлежащего сервиса. Дело в том, что шланг начнёт собирать пыль, подсасывая при работе поршней грязный уличный воздух. Такая экономия на полноценном восстановлении системы лишь усугубит ситуацию. Всё может закончиться сложным капремонтом агрегата, так как быстро износится ЦПГ, коленвал и другие узлы.

Каждые 10-15 тыс. километров пробега сапуны желательно осматривать, особенно если машина часто эксплуатировалась вне асфальта

Также обращать на эти детали внимание надо при обнаружении течи масла на ДВС. Делается это путем снятия устройства и осмотра хода крышки

Она должна свободно перемещаться, без залипания.

Способ решения проблемы

Приступая к чистке сапуна, прежде всего ищем под капотом устройство и снимаем с него воздушный фильтр. Перед этим машину обесточиваем, отключая минусовую клемму от аккумулятора и выключая зажигание. Под фильтром стоит впускной коллектор — его тоже демонтируем. После этого можно увидеть сам суфлер — как правило, его крышка крепится двумя болтами, которые и придется отвернуть. После снятия крышки станет заметен отбойник масла — крепится он при помощи шпильки.

Читать дальше: Что такое газон по закону

Необходимо открутить расположенную на шпильке гайку, но саму шпильку снимать не нужно, потому что надеть ее назад без демонтажа поддона будет трудно. Делаем из проволоки шомпол, которым прочищаем трубку. На крышке сапуна находится ершик для гашения пламени — его тоже чистим.

Остается проверить устройство. Запускаем двигатель, с горловины для заливки масла снимаем пробку, саму горловину прикрываем ладонью. Рукой можно почувствовать, есть ли давление. Затем помощнику следует давить на газ до моментам достижения скорости в 100-130 км/ч и еще раз проверить компрессию прикладыванием ладони. Небольшое давление уже должно чувствоваться.

Чтобы не было проблем с выбросом рабочей жидкости через суфлер, необходимо постоянно следить за ее уровнем

Также важно уделять внимание проверке фильтра и КПП

Владельцы старых отечественных авто, после нескольких лет владения могут без проблем написать справочник «болезней» той или иной модели автомобиля. Одной из таких «болячек» является неисправность двигателя, при которой моторное масло выдавливает через сапун. Это явление в народе чаще всего называют просто: «гонит масло через сапун» или «выкидывает масло через сапун».

Проблема довольно неприятная и сопровождается большим количеством проблем, связанных с мотором. Именно по этой проблеме как вы, наверное, уже догадались, мы и поговорим в данной статье. Вы узнаете, почему гонит масло из сапуна и как решить данную проблему. Поехали.

Как правило, проблема актуальна с наступлением холодов, сапун замерзает и масло выдавливает. Проявляется это в виде масляных потеков, которые видны снаружи двигателя. Несвоевременная реакция на данное явление может привести к серьезным поломкам двигателя.

Способы проверки картерных газов

Необходимо открыть крышку на капоте и отвернуть крышку маслозаливной горловины, но не стоит откручивать ее полностью и снимать. Далее нужно завести мотор и посмотреть, что происходит с крышкой:

Если она прыгает, но не слетает, значит есть давление, и газы прорываются. Это нормально.

При разряжении крышку присасывает, это свидетельствует о проблемах с впускным коллектором. В данном случае в картере создается вакуум.

Когда ее сильно подкидывает, такое явление означает, что просели кольца.

Второй способ диагностики — завести двигатель и открыть крышку полностью. Если она слегка присасывается во время снятия, значит вентиляция работает нормально. Когда присасывание слишком слабое, а из горловины выходит дым, это свидетельствует о выходе из строя.

Присасывающаяся слишком сильно крышка также является признаком поломки. Скорее всего, клапан негерметичен, так как повреждена его мембрана. Если при работающем моторе масло брызгает из-под крышки и течет через форсунки, может потребоваться капитальный ремонт. Подобные проблемы обычно встречаются на машинах с большим пробегом и изношенным двигателем.

Третий способ даст результат, если система сильно забита. Нужно завести авто и извлечь щуп. Двигатель считается исправно работающим, когда при затыкании отверстия щупа ощущается легкое всасывание. Если появляется дым, значит механизм неисправен.

Проверка при помощи воздушного шарика

Данная методика используется при заглушенной вентиляции. Необходимо извлечь масляный щуп из трубки. Затем на нее надевают и закрепляют изолентой воздушный шарик или медицинскую перчатку. Можно также надеть его на место заливной пробки, но тогда придется следить, чтобы шар не засосало внутрь.

Далее заводится мотор, на минимальных оборотах в холостом режиме шарик должен слегка надуться и остановиться.

Когда за 5 минут шар почти не увеличивается в размерах или слишком сильно надувается, это значит, что вентиляция засорилась и работает слабо. Возможно, износились поршневые кольца.

Бывает, что шарик при установленных заглушках перестает увеличиваться в размерах. Это означает, что придется разбирать систему и смотреть, какой элемент засорился.

Чтобы проверить работоспособность клапана, при заведенном двигателе с силой зажимают трубку. Если в момент сжатия слышен щелчок, элемент исправен. Другой вариант — держать над клапаном лист бумаги. Листок должен парить в воздухе под воздействием газов. Если положить его над отверстием, он притянется.

Лада 2107 2009, двигатель бензиновый 1.6 л., 72 л. с., задний привод, механическая коробка передач — тюнинг

Лада 2107, 2011

Комментарии 22

Ну и как помог клапан малого контура от попадания масла в ресивер?

Не особо)))Думаю потому что масло гнало под клапанную крышку и весь «картер» (пространство под клапанной крышкой и поддоном) был не герметичен. Как одна из причина) Плюс еще малый штуцер сапуна ну в очень неудачном месте расположен… Масло гонит в малый круг постоянно… В большом сухо! Ни капли!В плюс этому клапану хх ровный)))

Такая же проблема, с малого контура заливает дроссель, тогда буду думать какую нибудь маслопомойку на тонкую трубку.

Малый контур мало того что постоянно гонит масло через него так еще и подключен на верхний штуцер дросселя и оттуда всё это закидывает дроссель.

Такая же проблема, с малого контура заливает дроссель, тогда буду думать какую нибудь маслопомойку на тонкую трубку.

Вот такой вариант встречал в литературе

Спасибо, но слишком сложно, я думал что нибудь такое прикрутить www.drive2.ru/l/7634481/Еще думаю, не может ли масло как то по щупу затягивать, ведь с большой то сухо. Допустим взять рядом с большой трубкой вкрутить трубку для малого или на толстую одеть тройник и с него отправить к дросселю. В общем буду экспериментировать.

Вот такой вариант встречал в литературе

В продолжении, поставил на малый контур вентиляции, маленький топливный фильтр(дизельный) и проблема с попаданием масла во впуск полностью решилась. В поездках смотрю набирается в него примерно 3-5мм, после остановки, масло просто назад сливается в двигатель.

Есть вопрос подскажите, вот клапан редукционный Jp Group 1117701500 он как работает, типа как нипель, воздух идет в одном направлении от картера во впуск, а в противоположном нет, пробовали продувать? Купил аналог но что то он продувается в обе стороны.

Так он и будет продуваться) Там принцип другой. Нужно не помню в какой штуцер «всосать»))) тогда мембрана перекроет канал и воздух будет проходить через калиброванное отверстие.Мембрана реагирует на разряжение.

Такая же проблема, с малого контура заливает дроссель, тогда буду думать какую нибудь маслопомойку на тонкую трубку.

В ресивер его минуя дроссель врежь и будет счастье)

Какой пробег с этой системой вентиляции?

км 200 пока))) Только сделал)))

Спасибо за ответ

Тоесть пилить не обязательно?

у меня адсорбера нету, по идеи должно всё работать если я подключу тонкий шланг вместе с клапаном pcv на нижний штуцер дросселя, а верхний заглушу, верно? просто я почитал статью www.drive2.ru/l/471252608883884988/ он еще стакан зачем то пилил

В принципе да. Только там диаметры разные. На pcv клапане шланг 8 мм, на штуцере 6 мм. Хомутом мини ABA обтянуть должно.Стакан подрезан затем чтобы увеличить сечение (просвет) между стаканом и блоком. Стакан вплотную к блоку сидит. За счет граней сообщается с сапуном.

если поставить просто клапан в малую вентиляцию, будет ли эффект и какой?или нужна полная доработка?

Да будет, холостой ровным станет. И как минус уменьшится эффективность торможения двигателем.Есть большой и малый контур вентиляции. на холостом работает малый. Так вот на холостом отсасываются не только картерные газы, но и воздух из большого контура перед дросселем. То есть возникают неконтролируемые перетечки. Этот клапан признан их контролировать.Этот клапан как газовый редуктор. Независимо от давления во впускном ресивере расход через этот клапан будет постоянный (утрированно, на самом деле немного по другому). Жиклер этого не обеспечивает.Переделать можно и без эжекционного насоса. Главное подключить не в тот же штуцер в котором жиклер (жиклер на классике в дросселе, на приоре, ниве, шниве, калино семействе, грантах и т.д. с электронным дросселем в шланге, а может даже и не быть). На переднем приводе доп штуцера имеются, на классике либо в тройник с ВУТ (или эжекционный насос), либо засверлить ресивер и сделать штуцер, либо попробовать в тройник с штуцером на клапан абсорбера.

Доброго дня!)Была у меня такая идея, но почитав показалась безумной!Хотя все идеи безумны.Читая твою запись сам захотел поставить!)

Устройство сапуна, где находится

Чтобы лучше понять причины неисправности, полезно разобраться в устройстве узла. Как правило, он выглядит одинаково у всех производителей — в виде двух штуцеров, выходящих из-под маслоуловителя в клапанной крышке. Различают сапун большой и малый.

Большой сапун

Когда давление в картере возрастает, что характерно для подержанных транспортных средств, через поддон выходит большое количество газов. Картер ДВС непосредственно соединён с верхней частью клапанного механизма особой трубкой. Механизм сапуна уравнивает разность давлений, впуская наружный воздух.

Независимо от расположения, назначение устройства такое же. Примечательно, что клапан имеет добавочный фильтр, не позволяющий грязи, воде и лишним частичкам проникать внутрь ДВС вместе с атмосферным воздухом. Ниже описаны причины, и как устранить образование излишек картерных газов.

Правильная эксплуатация

Неправильная эксплуатация может погубить даже самый надежный мотор. Продлить ресурс дизельного двигателя, и получать удовольствие от владения автомобилем вам поможет выполнение несложных правил:

• дизельные двигатели с турбонаддувом очень требовательны к качеству масла и топлива. Заливайте только то масло, которое соответствует требованиям, установленным для вашего ДВС. Заправляйтесь только на проверенных АЗС;
• проводите ТО топливной аппаратуры и системы предпускового подогрева в соответствии с заявленными производителем нормами. В этом случае у вас не возникнет проблем с запуском дизельного двигателя в холодное время года. Эксплуатация агрегата с неправильно работающей форсункой впоследствии может привести к дорогостоящему ремонту ДВС;
• после активных поездок турбина нуждается в охлаждении. Не глушите мотор сразу же. Дайте ему поработать некоторое время на холостых оборотах;
• избегайте запуска «с толкача». Такой способ оживления мотора может причинить большой вред кривошипно-шатунному механизму вашего ДВС.
