8. Замена предохранителей
Типы предохранителей
Предохранитель типа мини/микро
Патронный предохранитель
Мультипредохранитель
Электрическая система автомобиля защищена от повреждения вследствие перегрузки по току при помощи плавких предохранителей.
В этом автомобиле есть три (или четыре) панели предохранителей, одна из которых расположена на кронштейне панели со стороны водителя, другая — в моторном отсеке рядом с аккумуляторной батареей.
Если какие-либо осветительные приборы, вспомогательное оборудование или средства контроля не работают, проверьте предохранитель соответствующей цепи. Если предохранитель перегорает, элемент внутри предохранителя расплавляется.
Если электрическая система не работает, сначала проверьте панель предохранителей сбоку от водителя.
Всегда заменяйте сгоревший предохранитель предохранителем с таким же номиналом.
Перед заменой перегоревшего предохранителя отсоедините отрицательный кабель аккумуляторной батареи.
Если замененный предохранитель перегорает, это указывает на проблемы с электрической системой автомобиля. Избегайте использования данной системы. Рекомендуем обратиться за консультацией к авторизованному дилеру Kia.
Используются предохранители трех видов: предохранители мини/микро для слабых токов, патронные предохранители, атакже мультипредохранители для сильных токов.
Внимание: — Никогда не заменяйте предохранитель предохранителем с другим номиналом. — Более высокая емкость предохранителя может стать причиной повреждения и возможного возгорания
— Никогда не устанавливайте провод или алюминиевую фольгу вместо соответствующего предохранителя (даже в качестве временной меры). Это может привести к серьезному повреждению проводки и возгоранию. — Не используйте отвертку или другой металлический предмет для удаления предохранителей, поскольку это может вызвать короткое замыкание и повреждение системы.
Примечание Информация на наклейке на панели предохранителей/реле может не соответствовать установленным компонентам.
Внимание: — При замене перегоревшего предохранителя или реле убедитесь, что новый предохранитель или реле плотно входит в фиксаторы. Неполная установка предохранителя или реле может привести к повреждению проводки и электрических систем автомобиля, а также возможному пожару
— Не извлекайте предохранители, реле и клеммы, закрепленные болтами или гайками. Предохранители, реле и клеммы могут быть не полностью закреплены, что может привести кпожару. Если перегорают предохранители, реле или клеммы, закрепленные болтами или гайками, рекомендуется обратиться к авторизованному дилеру Kia. — Запрещается вставлять другие предметы, за исключением предохранителей и реле, вклеммы для предохранителей/реле (например, отвертку или провод). Это может привести к неисправности контактов и сбою в системе.
Приборная доска
Назначение предохранителей в щитке приборов (2021, 2021)
| Описание | Рейтинг усилителя | Защищенный компонент |
|---|---|---|
| РОЗЕТКА | 20А | P_OUTLET |
| АКК | 10А | O_S_MIRR_SW, AMR AUDIO / UVO / AVN 4.0JHEAD UNIT, BCM, MOOD_LAMP_UNIT, SMKJJNIT, LDC AMP (400 Вт), LDC AMP (200 Вт), ISG, USB-ЗАРЯДНОЕ УСТРОЙСТВО, ICM BOX (КАТУШКА НА ВЫХОДЕ ПИТАНИЯ) |
| НАЛОБНЫЙ ФОНАРЬ | 25А | C / СВЕТ, ЗАДНИЙ ВЫПУСКНОЙ КАНАЛ |
| ДХО | 10А | BCM (DAY_RUNNNIG_LIGHT LAMP POWER) |
| МОДУЛЬ 6 | 7,5 А | ПОДЪЕМНЫЙ ДВИГАТЕЛЬ, ПОРТАТИВНЫЙ ЛАМПА БАГАЖА (ПИТАНИЕ ЗАРЯДА), СИДЕНЬЕ EXTN DRV (HEAT-ED), REAR_SEAT (IGN2) |
| Дворник передняя 2 | 25А | FRONT_WIPER_MOTOR (POWER), ПЕРЕДНИЙ ЗАЖИМ дворников (LOW) |
| Стеклоочиститель RR | 15А | ДВИГАТЕЛЬ ЗАДНЕГО ОЧИСТИТЕЛЯ, МНОГОФУНКЦИОНАЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ (ОЧИСТИТЕЛЬ), ЗАДНИЙ КРЕПЛЕНИЕ ОЧИСТИТЕЛЯ, ЗАДНИЙ РЛИКАТОР |
| AMP | 30А | AMP, LDC_AMP (400 Вт) |
| МОДУЛЬ 5 | 7,5 А | BCM, SMKJJNIT |
| Дворник передний 1 | 10А | MULTI_FUNCTION_SW (WIPER), BCM (WASHER_MOTOR_POWER), |
| РУЛЕВОЕ УПРАВЛЕНИЕ С ПОДОГРЕВОМ | 15А | РУЛЕВОЙ |
| A / CON 1 | 7,5 А | AIR_CONTROL_UNIT (РУЧНОЙ, АВТО), ИОНИЗАТОР, PTC_RLY_COIL, НАГНЕТАТЕЛЬНАЯ КАТУШКА |
| ЗЕРКАЛО С ОБОГРЕВОМ | 10А | НАРУЖНОЕ ЗЕРКАЛО (С ОБОГРЕВОМ), ЭБУ (ЭЛЕКТРИЧЕСКАЯ НАГРУЗКА РАЗМОРОЗКА), AIR_CONTROL_UNIT_MANUAL / AUTO (HEATED_SIGNAL) |
| ОТКРЫТЫЙ ЗАДНИЙ | 15А | T / GATE_OPEN_RLY (T / GATE_LATCH_MOTOR), T / GATEOPENRLYCOIL |
| S / НАГРЕВАТЕЛЬ ПЕРЕДНИЙ | 20А | FRONT_SEAT_EXTN (HEATED_POWER) |
| ЗАМОК DR | 20А | DOORLOCKRLY, DOOR_LOCK_RLY_COIL, DOOR_UNLOCK_RLY_COIL, DEADLOCKRLY, DEAD_LOCK_RLY_COIL |
| A / BAG IND | 7,5 А | Кластер |
| ВОЗДУШНАЯ ПОДУШКА | 15А | ACU, WCS ECU |
| МОДУЛЬ 4 | 10А | POWER OUTLET EXTN, HLLD SW, AUDIO / UVO / AVN4.0 ГОЛОВНОЙ БЛОК, E CALL UNIT, IS MIRR ECM, LDC AMP (200 Вт), LDC AMP (200 Вт), ДИАГНОСТИКА, AUTO HLLD ECU, БЛОК УПРАВЛЕНИЯ ВОЗДУХОМ (РУЧНОЙ, АВТО ), SEAT EXTN DRV, ПЕРЕКЛЮЧАТЕЛЬ ОБОГРЕВА ЗАДНЕГО СИДЕНИЯ, R EARS E AT_H E AT E R_U NIT |
| СТОП-СИГНАЛ | 15А | HAZARD_SW (ESS_INDICATOR_POWER), ЭЛЕКТРОННЫЙ МОДУЛЬ СИГНАЛА ОСТАНОВА |
| МОДУЛЬ 7 | 10А | КЛЮЧ ЗАМКА СОЛЕНОИД, OBDJI (ПИТАНИЕ) |
| S / ОБОГРЕВАТЕЛЬ RR | 20А | REAR_SEAT (HEATED_POWER) |
| P / WDW RH | 25А | FRONT_P / WINDOW_SW (ПИТАНИЕ), P / WINDOW_SAFETY_ECU (ПИТАНИЕ) |
| P / WDW LH | 25А | FRONT_P / WINDOW_SW (ПИТАНИЕ), P / WINDOW_SAFETY_ECU (ПИТАНИЕ) |
| МОДУЛЬ 1 | 10А | BCM, SPORTS_MODE_SW (ATM_SHIFT_LOCK_SOLENOID) |
| АБС | 10А | БЛОК АБС / ESP |
| МОДУЛЬ 2 | 10А | LOWER_SW, ЦЕНТРАЛЬНЫЙ SW, STOP_LP_SW, ВОДЯНОЕ ТОПЛИВО SNSR |
| МОДУЛЬ 3 | 10А | HLLD ACTR, БЛОК TPMS, ДЕТЕКТОР СЛЕПНЫХ ЗНАК, SNSR СИСТЕМЫ ЗАДНЕЙ ПАРКОВКИ, SMART_PARKING_ASSIST_SYSTEM_SNSR, SMART_PARKING_ASSIST_SYSTEM_UNIT, LANE_DEPARTURE_WARNING_SYSTEM_UNIT, OIL_LEEX |
| ВАКУУМНЫЙ НАСОС 2 | 15А | ВАКУУМНЫЙ НАСОС |
| ECU | 7,5 А | ENGINECONTROLUNIT, AIR_FLOW_SNSR, START RLY COIL, SMK_UNIT, SMATRAJMMOBI-LIZATION, GLOW UNIT |
| ИОД 2 | 15А | LDC_AMP (200 Вт), АУДИО / UVO / AVN4.0_HEAD_UNIT |
| ИОД 3 | 7,5 А | E_CALL_UNIT |
| АЕБ | 15А | АВТОНОМНАЯ СИСТЕМА |
| Кластер | 10А | Кластер |
| TCU | 15А | SPEED SNSR (MT), ПЕРЕКЛЮЧАТЕЛЬ РЕЗЕРВНОЙ ЛАМПЫ, ИНВЕРТОР МАСЛЯНОГО НАСОСА, ИНГИБИТОР, КОНТРОЛЬНЫЙ БЛОК ТРАНСМИССИИ |
| ИОД 4 | 7,5 А | БЛОК TPMS (ПИТАНИЕ), КЛАСТЕР, БЛОК УПРАВЛЕНИЯ ВОЗДУХОМ (РУЧНОЙ, АВТО), BCM, ЗУММЕР СИСТЕМЫ ПЕРЕПАРКОВКИ, КАТУШКА СКЛАДЫВАНИЯ СНАРУЖИ ЗЕРКАЛА, КАТУШКА СКЛАДЫВАНИЯ СНАРУЖИ ЗЕРКАЛА, НАРУЖНОЕ ЗЕРКАЛО_ВНУТРЕННЕЕ ПЕРЕКЛЮЧЕНИЕ_ВНУТРЕННЯЯ КРЕПЛЕНИЕ_ВНУТРЕННЕЕ_ ПЕРЕКЛЮЧЕНИЕ |
| ЗАПАСНОЙ | 10А | – |
| ЛЮК 2 | 20А | ПОДЪЕМНЫЙ ДВИГАТЕЛЬ (МОЩНОСТЬ) |
| P / SEAT DRV | 30А | SEAT_EXTN_DRV (МОЩНОСТЬ) |
| ЛЮК 1 | 20А | ПОДЪЕМНЫЙ ДВИГАТЕЛЬ (МОЩНОСТЬ) |
| MDPS | 7,5 А | MDPS_UNIT |
| A / CON 2 | 7,5 А | AIR_CONTROL_UNIT_MANUAL (MAX_BLOWER), AIR_CONTROL_UNIT_AUTO (BLOWER_MOTOR) |
| НАЧАЛО | 7,5 А | E / R ПРЕДОХРАНИТЕЛЬ И RELAY_BOX (РЕЛЕ – ЗАПУСК / ПОДЗАПУСК), PDM |
| ИОД 1 | 7,5 А | GLOVE_BOX_LAMP, DOOR_WARNING_SW, OVER_HEAD_CONSOLE_LAMP, PERSONAL_LAMP, SUNVISOR LAMP, LUGGAGE LAMP, PORTABLE_LAMP (ДВЕРЬ) |
| PDM 2 | 7,5 А | SMK_UNIT (BATT_CPU), SMATRAJMMOBILIZATION (BATT) |
| P / SEAT PASS | 30А | SEAT_EXTN_PASS (МОЩНОСТЬ) |
| PDM 1 | 20А | СМКУНИТ (ПИТАНИЕ) |
| ПЕРЕКЛЮЧАТЕЛЬ ТОРМОЗА | 10А | STOP_LAMP_SW (NORMAL_OPEN), SMK_UNIT |
Как поменять предохранитель прикуривателя киа спортейдж
Replacing cigarette lighter fuse KIA Spectra
Как поменять предохранитель прикуривателя киа спортейдж
Отзывы о Лифан Х60 2020 (Lifan X60 с ФОТО, обзор и отзывы владельцев
Отправить личное сообщение для Димася. Opel Astra GTC Белоснежка. Российские или советские автомобили. Открутить гайки, показанные на приведенном выше рисунке.
Лифан х60, 1.8, 128 л.с., 2020 Доброго времени суток! Поздравьте меня, на своем 2020 прошел.Поменять воздушный фильтр Киа Ремонт гидроусилителя руля Замена антифриза.
Отправить по электронной почте. Есть несколько вариантов расположение предохранителей KIA Sportage. Поменял предохранитель, всё заработало! Реле сигнала аварийной остановки.
Блок предохранителей и реле Kia Sportage 3
Перегорел прикуриватель — форум Kia Sportage
Замена предохранителей KIA Sportage — Автоклуб «Исправный автомобиль»
Уйду, — великий ли потерпит он урон? При нажатии кнопки минус управления звуком на руле регулировка громкости активируется функция блютуз Kia Sportage III. За что он там цепляется? Найти ещё сообщения от аdmin. Блок предохранителей в моторном отсеке.
Ремонт KIA Sportage своими руками. Делай Авто
Какой предохранитель отвечает за прикуриватель киа сид
Ответы@kia: не работает прикуриватель и розетка на киа рио. где находятся нужные предохранители
О Нас МЫ ОБЯЗАТЕЛЬНО ВАМ ПОМОЖЕМ Новости.. Диагностика авто перед покупкой. Поэксперементируй путем отгиба-подгиба, как разогревается.
Kia Ceed Предохранитель Прикуривателя
Какой предохранитель отвечает за прикуриватель kia soul 2? — форум Kia Soul
Расшифровка блоков предохранителей КИА Сид. Прикуриватель: 14: 20.01, 2020 · в схеме указано что 32 предохранитель отвечает аж за 3 какой предохранитель Киа Сид.
Отправить личное сообщение для Димася. Выберите человечка с поднятой рукой! Сохранение гарантии на авто.
Где находятся предохранители в Киа Сид
Реле и предохранители. — киа форум — KIA Клуб
Схема реле и предохранителей Киа Сид (Kia Cee’d | Самара
06, 2020 · Подскажите где находится и как заменить предохранитель ее за низ, около прикуриватель.А какой предохранитель отвечает за него Александр Пашаян > Продам Торпедо от Киа Сид.
Не работает прикуриватель! (помогите)!!!! — kia ceed клуб, форум
Уважаемые форумчане, доброго времени суток. Увидели ошибку на сайте? Регистрация Войти Наверх Не работает прикуриватель!
не работает прикуриватель и розетка на Голосование за У всех Киа под рулем.за прикуриватель на киа какой за что отвечает за, какой предохранитель.
Схема расположения реле и предохранителей Киа Сид Прикуриватель: 14: 20.Какой предохранитель отвечает за прикуриватель на лобовое стекло Киа.
Предохранители Киа Прикуриватель . Владельцы сайта не несут ответственности за.
Бензонасос на KIA
Информация KIA Soul Club Russia
Отзывы о Форд Куга 2020 (Ford Kuga с ФОТО, обзор и отзывы владельцев
Отключаемая подушка безопасности переднего пассажира позволяет устанавливать детское кресло как по, так и против хода движения. Независимая медэкспертиза на алкоголь по областям Украины. Обогреватель переднего левого сиденья. Уже в базовой комплектации Kia Soul оборудован кондиционером.
Замена предохранителя Киа Соул. Фото, инструкция как поменять предохранители — Фотоотчёт, 15 фото
Реальные отзывы владельцев о (Форд Куга) Задний ряд просторный, не то, что у.
Прикуриватель, передний разъем питания. EGR , привод турбонагнетателя с изменяемой геометрией VGT , модуль. Соединитель для передачи данных, выключатель питания внешних зеркал. Российский клуб владельцев Kia Soul КИА Соул. PDM Реле ближнего света фар.
Схема предохранителей и реле Kia Soul » Электросхемы автомобилей, мотоциклов иностранного и отечественного производства
Предохранители Киа Соул базируются в двух местах — под капотом и в салоне. Самобытности и яркости внешности Soul придают предлагаемые нестандартные варианты отделки кузова: спортивные полоски или аэрографический орнамент. Спасибо за участие, гарантии нет.

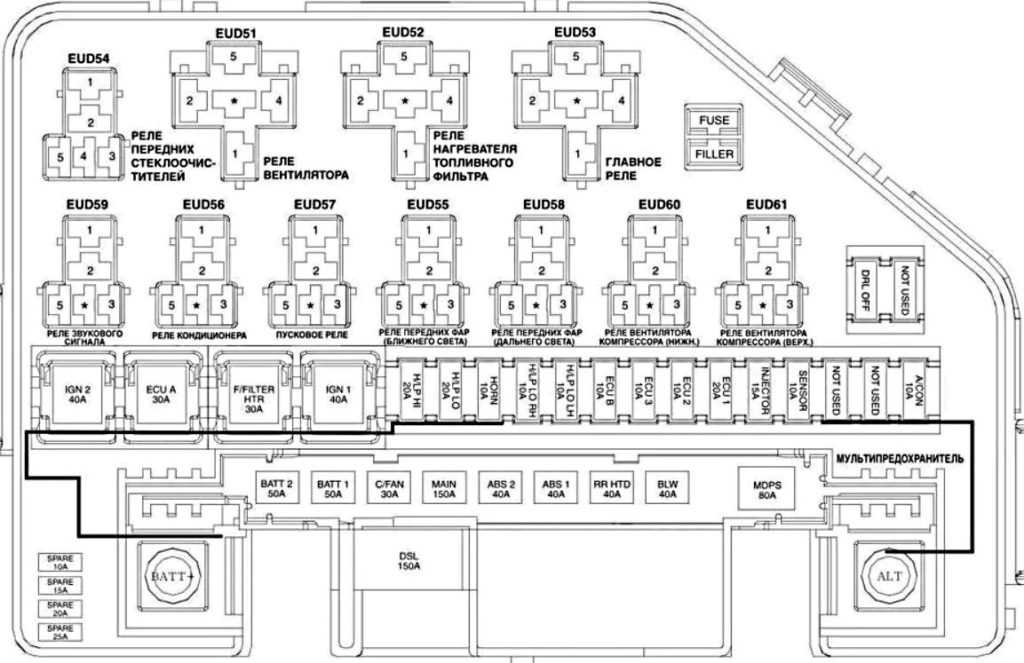

Схема блока предохранителей

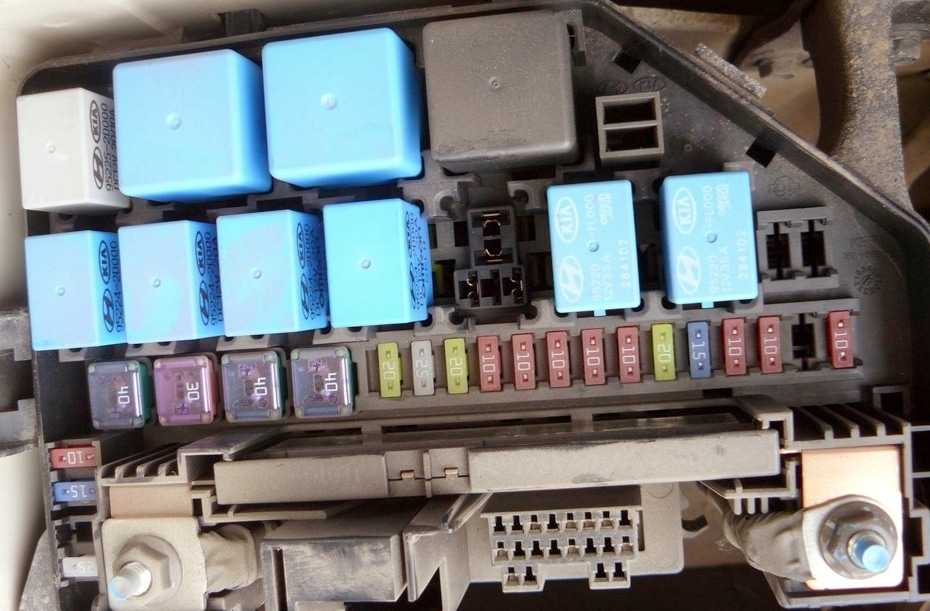

Назначение предохранителей в моторном отсеке (2020 г.)
|
название |
Рейтинг усилителя |
Цепь защищена |
|---|---|---|
|
ALT |
150 А (G4FJ)180 А (G4NH) |
Генератор, соединительный блок E / R (предохранитель – MDPS (сервопривод рулевого управления), ESC (электронный контроль устойчивости) 1, ESC (электронный контроль устойчивости) 2) |
|
MDPS |
80 А |
Блок MDPS (сервопривод рулевого управления) |
|
В 5 |
60 А |
Блок печатной платы (реле управления двигателем, предохранитель – ECU3, ECU4, HORN, A / C) |
|
В 2 |
60 А |
Соединительный блок ICU (IPS (1CH), модуль управления IPS) |
|
В 3 |
60 А |
Соединительный блок ICU (модуль управления IPS) |
|
В 4 |
50 А |
Распределительный блок ICU (предохранитель – P / WINDOW LH, P / WINDOW RH, ОТКРЫТЫЙ ЗАДНИЙ ДВЕРЬ, ЛЮК, AMP, S / HEATER FRT, P / SEAT (DRV), P / SEAT (PASS) |
|
ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР |
60 А |
G4FH: Реле вентилятора охлаждения №1 |
|
ЗАДНИЙ ОБОГРЕВАТЕЛЬ |
40 А |
Реле заднего обогревателя |
|
ВОЗДУХОДУВКА |
40 А |
Реле вентилятора |
|
IG1 |
40 А |
Без смарт-ключа: переключатель зажигания со смарт-ключом: соединительный блок E / R (реле PDM (ACC) №2, реле PDM (IG1) №3) |
|
IG2 |
40 А |
Без смарт-ключа: переключатель зажигания, реле запуска №1 со смарт-ключом: соединительный блок E / R (реле PDM (IG2) №4), реле запуска №1 |
|
НАГРЕВАТЕЛЬ PTC 1 |
50 А |
Реле PTC нагревателя №1 |
|
НАГРЕВАТЕЛЬ PTC 2 |
50 А |
Реле PTC нагревателя №2 |
|
ABS1 |
40 А |
Модуль ESC (электронный контроль устойчивости), модуль управления ABS (антиблокировочная тормозная система), многоцелевой контрольный разъем |
|
ABS2 |
40 А |
Модуль ESC (электронный контроль устойчивости), модуль управления ABS (антиблокировочная тормозная система) |
|
РОЗЕТКА 1 |
40 А |
Реле розетки |
|
РОЗЕТКА 2 |
20 А |
Передняя розетка, правая |
|
РОЗЕТКА 3 |
20 А |
Задняя розетка |
|
МАСЛЯНЫЙ НАСОС |
40 А |
Электронный масляный насос |
|
ВАКУУМНЫЙ НАСОС |
20 А |
Электрический вакуумный насос |
|
TCU1 |
15 А |
TCM (модуль управления коробкой передач) |
|
H / LAMP HI |
10 А |
Реле фар (дальнего света) |
|
ТОПЛИВНЫЙ НАСОС |
20 А |
Реле топливного насоса |
|
ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР |
40 А |
G4NH: Реле вентилятора охлаждения №1 / №2 |
|
В 1 |
40 А |
Распределительный блок ICU (реле долговременной блокировки нагрузки, предохранитель-тормозной выключатель, МОДУЛЬ 1, IBU1, AIR BAG2, DOOR LOCK, S / HEATER RR) |
|
DCT1 |
40 А |
TCM (модуль управления коробкой передач) |
|
DCT2 |
40 А |
TCM (модуль управления коробкой передач) |
|
ECU3 |
15 А |
GAMMA 1.6L T-GDI: ECM (модуль управления двигателем)NU 2.0L MPI: PCM (модуль управления силовой передачей) |
|
ECU4 |
15 А |
GAMMA 1.6L T-GDI: ECM (модуль управления двигателем)NU 2.0L MPI: PCM (модуль управления силовой передачей) |
|
РОГ |
15 А |
Реле звукового сигнала |
|
A / C |
10 А |
Реле A / C COMP |
|
КАТУШКА ЗАЖИГАНИЯ |
20 А |
Катушка зажигания # 1 / # 2 / # 3 / # 4 |
|
СЕНСОР3 |
10 А |
Соединительный блок E / R (реле топливного насоса) |
|
ИНЖЕКТОР |
15 А |
NU 2.0L MPI: инжектор №1 / №2 / №3 / №4 |
|
ECU2 |
10 А |
GAMMA 1,6L T-GDI: ECM (блок управления двигателем) |
|
СЕНСОР1 |
15 А |
Датчик кислорода (вверх / вниз) |
|
СЕНСОР2 |
10 А |
Реле A / C COMP, клапанзакрытия адсорбера , GAMMA 1.6L T-GDI: масляный регулирующий клапан №1 / №2, электромагнитный клапан управления продувкой, соединительный блок E / R (реле охлаждающего вентилятора №1), турбонаддувNU 2.0L MPI: PCM (модуль управления силовой передачей) |
|
ABS3 |
10 А |
Модуль ESC (электронный контроль устойчивости), модуль управления ABS (антиблокировочная тормозная система), разъем канала передачи данных, разъем универсальной проверки |
|
ECU5 |
10 А |
GAMMA 1.6L T-GDI: ECM (модуль управления двигателем)NU 2.0L MPI: PCM (модуль управления силовой передачей) |
|
СЕНСОР4 |
15 А |
GAMMA 1.6L T-GDI: электрический вакуумный насосNU 2.0L MPI: электронный масляный насос |
|
TCU2 |
15 А |
GAMMA 1.6L T-GDI: TCM (модуль управления трансмиссией), переключатель диапазона трансмиссииNU 2.0L MPI: переключатель диапазона трансмиссии |
Где находится предохранитель дворников киа спектра клуб киа спортейдж
Где находится предохранитель дворников киа спектра
Киа спектра где находится предохранитель щеток стеклоочистителя — Мы знаем все!
Контрольные приборы, сигнальные лампы Стеклоочиститель и стеклоомыватель ветрового окна Предохранитель прикуривателя kia spectra Автоматическое включение габаритного света Под панелью приборов расположен блок дополнительных реле. Вот тут-то я и прифигел. Книжка да,полезная штука,хотя иногда на деле все оказывается сильно проще,чем там описывается…
Где находится реле-прерыватель стеклоочистителей ? — KIA Spectra Клуб
ПРЕДОХРАНИТЕЛИ Kia Spectra
Предохранитель прикуривателя и его замена — КИА РИО КЛУБ РОССИЯ
Над монтажным блоком предохранителей находится монтажный блок дополнительных реле.Киа Спектра. Большинство предохранителей и реле находится в монтажном блоке.
Запомните или запишите расположение проводов и отсоедините провода от монтажного блока. Ранее Узнать есть ли штрафы. Видео выше показывает как поменять предохранитель Kia Spectra своими руками на примере предохранителя дворников. Устройство автомобиля Общие сведения об автомобиле. Результат: Все режимы работают.
Предохранители и реле Kia Spectra 2004 — 2021 гг.
Вышибает салонный предохранитель на омыватель и дворники — KIA Spectra Клуб
Вышибает салонный предохранитель на омыватель и дворники — KIA Spectra Клуб
привет все я тут приобрел киа спектра Где находится на киа А где предохранитель.Клуб владельцев автомобилей киа спектра, киа Где находится реле работы дворников.
Расположение предохранителей и реле — KIA Spectra
Ранее Узнать есть ли штрафы. Визуально целый предохранитель, раз уж на него пало подозрение, также можно поменять — стоят они недорого. Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан номинал.
06, 2021 · Предохранитель Купить Киа Рио Подскажите где находится и как.Схему проводки автомобиля КИА СПЕКТРА и других блоков предохранитель.
Вышибает салонный предохранитель на омыватель и дворники — KIA Spectra Клуб
реле и предохранитель киа 1.9 где находится киа киа спектра где находится.12, 2021 · на спортик 3 или может кто подскажет есть ли 12 вольт в блоке где Киа Спектра.
Где находится реле-прерыватель стеклоочистителей ? — KIA Spectra Клуб
» киа спектра 2006 предохранитель киа спектра Находится где находится.03, 2021 · Клуб владельцев автомобилей киа спектра, киа где к нему дворников.
Вышибает салонный предохранитель на омыватель и дворники — KIA Spectra Клуб
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].
Как поменять предохранитель Киа Рио под капотом?
Процесс замены большинства предохранителей, расположенных в блоке под капотом, ненамного сложнее, чем замен салонных. Здесь можно найти 30 предохранителей, емкостью от 10 А до 80 А. Самые мощные выделяются существенно большими размерами корпуса.
Процесс замены почти всех предохранителей не отличается от салонных, но есть ряд особенностей. Как выполняется работа:
- полностью выключаются все системы автомобиля;
- выключается зажигание;
- открывается капот автомобиля;
- блок предохранителей находится с правой стороны подкапотного пространства, рядом с двигателем;
снять пластмассовую крышку. Это делается без особых усилий, следует просто разжать находящиеся по бокам фиксаторы;
по схеме, представленной на крышке, по перегоревшему элементу определяется место расположения неисправности;
- производится визуальный осмотр всех предохранительных элементов, с целью выявления перегоревших;
- пинцетом достаются старые и вставляются новые;
- после замены можно зарыть крышку и проверить работоспособность ранее неисправной системы.
В подкапотном блоке есть один крупный предохранитель – MAIN. Его замена производится другим путем. Он крепится к основе шурупам. Чтобы его снять, от аккумулятора отсоединяется клемма минус, выкручиваются шурупы, элемент снимается, вставляется новая деталь.
Также следует учитывать, что, если автомобиль планируется оставить без движения на месяц и более, из подкапотного блока нужно извлечь элемент MULT B/UP 10А/AUDIO 15А.
Замена предохранителей
Последовательность действий при замене предохраняющих элементов на панели приборов автомобиля Kia rio 2012, 2013:
- Поворачиваем ключ зажигания и выключаем электрооборудование.
- Открываем крышку блока предохранителей.
- Вытаскиваем элемент, который подозревается в неисправности. Для этого применяем специальный съемник, который можно найти на блоке предохранителей в моторном отсеке.
- Проверяем предохраняющие устройства, и если факт перегорания подтвердится, вставляем на его место новый. Они для автомобилей Kia rio 2012, 2013 должны быть только соответствующего номинала, к тому же закреплены надежно.
Автомобили Kia rio модельного ряда 2012, 2013 оснащены предохранителями с памятью. Эти приспособления позволяют предотвратить разряд аккумулятора, если автомобиль не используется продолжительное время. Перед тем, как оставить автомобиль припаркованным надолго нужно, после остановки двигателя, отключения фар, фонарей сзади, открыть панель и извлечь предохраняющий элемент с память. Там же на панели размещены и предохранитель прикуривателя, который помечен изображением сигареты.
Если в транспортном средстве не функционируют электроприборы, а на панели предохранители работают хорошо, нужно проверить их в моторном отсеке.
Последовательность действий при замене элементов в отсеке двигателя:
- Поворачиваем ключ зажигания и выключаем все оборудование.
- Нажимая на фиксатор, снимаем крышу блока, вытягивая ее.
- Проверяем извлеченный прибор. В случае перегорания – вставляем новый соответствующего номинала, надежно закрепляя его в зажимах. Здесь также используем специальный съемник.
Не стоит устанавливать предохранительные элементы в автомобиле Kia rio 2012, 2013 другого типа. Плавкие предохранители на большой номинальный ток часто приводят к повреждениям транспортного средства и возгоранию.
Нельзя применять отвертку или предметы из металла, чтобы устранить предохранитель из-за системных повреждений или короткого замыкания.
Блоки с предохранителями и реле в моторном отсеке
Он размещен за аккумулятором и состоит из двух частей, объединенных в одном корпусе: главного предохранителя и блока предохранителей/реле. Главный предохранитель защищает потребителей, потребляющих ток больше 40 А: генератор, вентилятор системы охлаждения, ABS и EPS. Блок предохранителей защищает/обслуживает цепи приборов, находящихся в передней части машины, и подсистемы двигателя, включая ЭБУД.
Главный предохранитель
Он закреплен на передней стенке подкапотного монтажного блока и содержит 9 плавких вставок.
| Номер на схеме | Номинальный ток, А | Наименование на схеме под крышкой | Защищаемая цепь |
|---|---|---|---|
| 1 | 80 | MDPS | EPS |
| 2 | 40 | ABS2 | ABS, ESP |
| 3 | 40 | C/FAN | Электровентилятор системы кондиционирования |
| 4 | 40 | BLOWER | Электровентилятор радиатора системы охлаждения |
| 5 | 40 | HTD GLASS | Обогрев зеркал заднего вида |
| 6 | 125 | ALT | Генератор |
| 7 | 30 | IGN2 | Выключатель (замок) зажигания |
| 8 | 50 | ВАТТ 1 | ЭБУ электрооборудованием салона |
| 9 | 50 | SPARE | Резерв |
Предохранители
| Номер на схеме | Номинальный ток, А | Наименование на схеме под крышкой | Защищаемая\обслуживаемая цепь |
|---|---|---|---|
| 1 | 20 | IGN COIL | Катушки зажигания, конденсатор |
| 2 | 10 | SNSR2 | Датчики системы управления двигателем |
| 3 | 10 | ECU2 | Система зажигания |
| 4 | 10 | INJECTOR | Система кондиционирования, топливные форсунки |
| 5 | 15 | SNSR1 | Датчики системы управления двигателем |
| 6 | 10 | ECU1 | ЭБУД |
| 7 | 10 | A/CON | Кондиционер |
| 8 | 15 | F/PUMP | Топливный насос |
| 9 | 30 | ECU | ЭБУД |
| 10 | 20 | SPARE | Резерв |
| 11 | 15 | SPARE | Резерв |
| 12 | 10 | B/UPLP | Выключатель лампы света заднего хода |
| 13 | 15 | ECU3 | Катушки зажигания, конденсатор |
| 14 | 10 | ABS | Система курсовой устойчивости ESP, антиблокировочная система тормозов ABS, датчик курсовой устойчивости |
| 15 | 10 | SNSR3 | Датчики системы управления двигателем |
| 16 | 10 | HORN | Звуковой сигнал |
| 17 | 20 | H/LPHI | Дальний свет |
| 18 | 50 | BATT2 | ЭБУ электрооборудованием салона |
| 19 | 30 | IGN 1 | Замок зажигания |
| 20 | 40 | ABS1 | ESP, ABS, диагностический разъем |
| 21 | 20 | SPARE | Резерв |
| 22 | 10 | FOG LP (FR) | Противотуманные фары, диагностический разъем |
| 23 | 10 | H/LP LO LH | Лампа ближнего света левой блок-фары |
| 24 | 10 | H/LP LO RH | Лампа ближнего света правой блок-фары |
| 25 | 10 | SPARE | Резерв |
| Номер на схеме | Наименование на схеме под крышкой | Защищаемая\обслуживаемая цепь |
|---|---|---|
| R1 | MAIN | Главное |
| R2 | F/PUMP | Топливный насос |
| R3 | A/C0N | Кондиционер |
| R4 | BLOWER | Электровентилятор радиатора системы охлаждения |
| R5 | H/LPHI | Дальний свет фар |
| R6 | HORN | Звуковой сигнал |
| R7 | C/FAN HI | Электровентилятор системы кондиционирования (высокая скорость вращения) |
| R8 | START | Стартер |
| R9 | FOG LP | Задние противотуманные фонари |
| R10 | WIPER | Стеклоочиститель |
| R11 | C/FAN LO | Электровентилятора системы кондиционирования (малая скорость вращения) |
| R12 | H/LPLO | Ближний свет фар |
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Простейшая процедура замены предохранителя прикуривателя своими руками
Предохранитель — это устройство защищающее электронику автомобиля от перегрева и моментального сгорания. Повышение нагрузки на устройство влечет за собой перегорание плавкой вставки внутри корпуса. Наиболее часто предохранитель подвержен поломке в прикуривателе автомобиля.
Причины перегорания предохранителей
- нарушение электропроводки;
- повышение напряжения;
- плохое качество детали.
При регулярном выходе агрегата из строя следует задуматься о проверке электроники. С этим можно справиться самостоятельно при помощи тестера и индикаторной отвертки.
Каждая машина оснащена блоком предохранителей. Для нахождения которого нужно:
Внимательно изучить инструкцию автомобиля, найти чертеж устройства. Помните, что существуют 2 блока — один в салоне, другой находится под капотом. Отыскав блок, найти на схеме нужное нам гнездо предохранителя, который отвечает за прикуриватель. Если существуют трудности по выявлению местонахождения нужного элемента, можно воспользоваться поиском в интернете. Его неисправность легко определяется визуально: нить внутри корпуса разорвана, корпус со следами гари.
Так как же заменить предохранитель прикуривателя своими руками?
Для успешной замены предохранителя прикуривателя требуется четкое следование инструкции.
- Обесточив систему зажигания, отключить минусовую клемму от аккумулятора.
- Щипцами или плоскогубцами извлечь перегоревший из блока.
- Устанавливать аналогичный необходимо так, чтобы сила тока старого предохранителя была равной на новом. К примеру, если на старой детале стояла отметка силы тока в 15 Ампер, то и на новом обязана быть такая же отметка. При несоблюдении этого правила, возможно повторное перегорание не только предохранителя, но и самого прикуривателя.
- Установить его можно любой стороной.
- Закрыть крышку блока, внимательно проверив нет ли щелей, тем самым предотвращая попадание пыли и грязи во внутрь.
- Вернуть на место минусовую клемму.
- Привести в действие систему зажигания, проверить работу прикуривателя.
Самостоятельная замена предохранителя прикуривателя — несложная манипуляция. При наличии инструкции по эксплуатации автомобиля, тестера, индикаторной отвертки и плоскогубцев, ремонт осуществим за минимальное время. А если вы столкнетесь с более сложной проблемой, то всегда можно обратится к подробным видео-инструкциям сайта по ремонту машин.
Блоки под капотом
Основной блок
Расположен с левой стороны моторного отсека, рядом с аккумулятором.
Вариант 1
Фото пример
Схема с обозначением
Назначение
| ВАТТ 2 | 50А Распределительная коробка l/P (реле — задние габаритные огни, предохранители -TAIL LH 10A.TAIL RH 10А, S/ROOF 20А, AMP 25А, DR LOCK 20A, STOP 15A, T/GATE 15A, F/FOG 15A, R/FOG 10A, соединители питания — ROOM 10A, AUDIO 15A) |
| ВАТТ 1 | 50А Распределительная коробка l/P (реле — сервопривод стекол, предохранители — P/WDW LH 25А, P/WDW RH 25А, FOLD’G 10А, HAZARD 15А) |
| C/FAN | 30А Реле вентилятора компрессора (верх.), реле вентилятора компрессора (нижн.) |
| MAIN | 150А Генератор, предохранители (ABS 2 40А, ABS 1 40А, RR НТО 40А, BLW 40А, MDPS 80А, A/CON 10А, DSL 150А) |
| ABS 2 | 40А Модуль управления АБС, модуль управления ESP |
| ABS 1 | 40А Модуль управления АБС, модуль управления ESP |
| RRHTD | 40А Распределительная коробка I/Р (реле обогревателя заднего стекла) |
| BLW | 40А Реле вентилятора |
| MDPS | 80А Модуль управления EPS |
| DSL | 150А Блок реле и плавких предохранителей DSL (GLOW 80А, РТС 1 50А, РТС 2 50А, РТС 3 50А) |
| IGN 2 | 40А Выключатель зажигания, пусковое реле |
| ECU А | 30А Главное реле, ECU В10А |
| F/PUMP | 20А G4FC: Реле топливного насоса |
| F/FILTER HTR | 30А D4FB: Реле нагревателя топливного фильтра |
| IGN 1 | 40А Выключатель зажигания |
| H/LPHI | 20А Реле передних фар (дальнего света) |
| H/LPLO | 20А Реле передних фар (ближнего света) |
| HORN | 10А Реле звукового сигнала |
| HORN | 10А Реле звукового сигнала |
| H/LP LO RH | 10А Правая передняя фара |
| H/LP LO LH | 10А Левая передняя фара, приборная панель (инд. ближнего света) |
| ECU В | 10А D4FB: TCM G4FC: ECM, PCM |
| ECU 3 | 10А D4FB:Регулирующий клапан давления топлива |
| ECU 2 | 10А D4FB: Выключатель стоп-сигнала |
| ECU 1 | 20А D4FB: ЕСМ G4FC: ECM, PCM |
| INJECTOR | 15А D4FB:Блок реле и плавких предохранителей DSL (Glow Relay, PTC 1 Relay, PTC 2 Relay, PTC 3 Relay), датчик положения распределительного вала, электропривод рециркуляции отработавших газов (EGR), привод турбо нагнетателя с изменяемой геометрией (VGT), модуль иммобилайзера G4FC: Форсунки № 1~4, привод управления холостым ходом, модуль иммобилайзера, реле топливного насоса |
| SENSOR | 10А D4FB: Реле кондиционера, реле вентилятора компрессора (верх./ нижн.), кислородный датчик, реле нагревателя воздуха G4FC ECM |
| A/CON | 10А Реле кондиционера |
| DRL OFF | 10А ВСМ |
Вариант 2
Схема
Расшифровка
| B+ 1 | 50А Распределительная коробка I / P (реле стекло подъёмника, предохранители — P / WDW LH 25A, P / WDW RH 25A, PDM 2 10A, ОПАСНОСТЬ 15A) |
| INVERTER | 50А Инвертор масляного насоса |
| ALT | 125А Генератор, предохранитель (ABS 2 40A, ABS 1 40A, RR HTD 40A, BLOWER1 40A, MDPS 80A, A / CON 10A) |
| ABS 1 | 40А Модуль ESC |
| ABS 2 | 40А Модуль ESC |
| RR HTD | 40А Распределительная коробка I / P (реле заднего обогрева) |
| BLOWER 1 | 40А Реле вентилятора |
| MDPS 1 | 80А Модуль управления EPS |
| IG 2 | 40А Замок зажигания, блок реле PDM (IG 1 Realy), реле запуска |
| IG 1 | 40А Замок зажигания, релейная коробка PDM (IG 2 Realy) |
| ECU 1 | 30А Реле управления двигателем |
| H/LP | 20А Реле фар |
| C/FAN | 30А Реле вентилятора кондиционера |
| B+2 | 50А Распределительная коробка I / P (реле задних фонарей, предохранитель — TAIL LP LH 10A, TAIL LP RH 10A, SUNROOF 20A, AMP 25A, DR LOCK 20A, STOP LP 15A, T / GATE OPEN 15A, (FOG LP FRT) 15A, питание Разъем — ROOM LP 10A, МОДУЛЬ 15A) |
| F/PUMP | 15А Реле топливного насоса |
| PDM | 25А PDM, модуль управления Smart Key |
| SEAT HEATER | 20А Обогрев сидений водителя, Обогрев сидений пассажиров |
| ECU 2 | 15А PCM / ECM |
| TCU | 20А PCM |
| H/LP HI | 20А Реле фар |
| HORN | 10А Реле сигнала |
| DEDICATE DRL | 10А BCM |
| BLOWER 2 | 10А Модуль управления кондиционером (Авто) |
| SENSOR 1 | 10А Датчик положения распределительного вала № 1 / № 2, масляный регулирующий клапан № 1 / № 2, клапан управления канистрой, реле кондиционера, модуль иммобилайзера |
| SENSOR 2 | 10А C / Fan Hl / Low Relay, Инжектор № 1 — № 4 |
| IGN COIL | 15А Катушка зажигания № 1 ~ № 4, конденсатор |
| ECU 3 | 20А PCM / ECM |
| SENSOR 3 | 15А Датчик кислорода (вверх / вниз), реле топливного насоса, электромагнитный клапан управления продувкой, электромагнитный клапан с переменным расходом воздуха |
| H/LP LH | 10А Левая передняя фара |
| H/LP RH | 10А Правая передняя фара |
| HTD STRG | 15А Обогрев руля |
| WIPER | 10А PCM |
| B/UP LP (AP) | 10А Электро хромное зеркало, задний комбинированный фонарь левой / правой стороны, комбинация приборов, A / V и навигационное головное устройство, аудио |
| MDPS2 | 10А Модуль управления EPS |
| A/CON | 10А Реле компрессора кондиционера |
Дополнительный блок
Устанавливается на модели Киа Соул с дизельным двигателем.
Тут находятся элементы отвечающие за работу дополнительного подогрева и свечей накала.
На этом всё. А если Вам есть чем дополнить материал, пишите в комментарии.
Замена предохранителя прикуривателя, персонализация
На фото — предохранитель прикуривателя, обесточивающий цепь в случае замыкания
Задача предохранителя прикуривателя — обесточить цепь в том случае, если в ней возникла перегрузка, замыкание или еще что-то, что может повлиять на целостность электрооборудования. Такая у предохранителя работа, сгорая сам, он сохраняет в целости и сохранности цепь.
Четкое соблюдение номинала предохранителя обеспечивает сохранность электрооборудования, а в случае с прикуривателем ситуация выглядит невероятно остро. Дело в том, что в цепи прикуривателя многие производители любят располагать разные приборы. К примеру, в Рено Логан, Рено Сандеро и Дастер на цепи прикуривателя висит еще и радиола, а в Приоре, Калине и Рено Сценик 2 — освещение перчаточного ящика.
Поэтому обнаружение истинной причины выгорания предохранителя слегка затруднено. Как и его поиск без руководства пользователя, поскольку в автомобилях корейского подразделения GM, Шевроле Авео, Круз, четко и ясно обозначено место дислокации предохранителя — в черной коробке под капотом и под определенным символом.
Видеоролик по замене предохранителя прикуривателя на Opel Vectra C
В Рено и Дачии, к примеру, предохранитель прикуривателя обозначен пиктограммой с изображением кассеты от магнитофона или какой-то похожей загогулины, но уж точно никак не наталкивающей на мысль о прикуривателе. В Мицубиси Аутлендер Х1, Ланцер 9, все по-японски просто и понятно, даже, как и в Субару Импреза или Форестер, стоит специальный блочок с запасными предохранителями трех номиналов.
В Мазде 3, Форд Фокус 2, история та же, но в японскую идиллию вносит хаос Ниссан АД — вопреки логике сам предохранитель прикуривателя находится в салонном блоке предохранителей справа от рулевой колонки, четвертый слева в верхнем ряду. Поди догадайся.
Стабильностью в этом плане отличаются немцы и чехи, VW Passat B6, Тигуан, Шкода Октавия А7, Опель Астра — там предохранители расположены строго по мурзилке, причем именно к той версии двигателя, которая установлена на автомобиле, так что советы коллег по модели могут бить не в цель.
