Как работает моторчик печки (отопителя) ваз 2110, 2111, 2112 (десятка)

Устройство

Периодические неполадки в работе системы отопления для ВАЗ 2110 — вещь обыденная и распространенная. Потому владельцам этой модели от российского автопроизодителя то и дело приходится копаться в собственном гараже или отправлять авто на ремонт к специалистам со станций технического обслуживания.

Схема АУ отопителем

Чтобы разобраться в том, как именно проводить ремонтные и профилактические мероприятия, для начала нужно ознакомиться со схемой печки, ее составными элементами.

Элемент	Особенности
Электродвигатель	На нем крепится вентилятор. Оба элемента способствуют нагнетанию подогретого воздуха внутрь салона
Радиатор	На этом компоненте основана вся работа системы отопления. Убери радиатор, и отопитель работать не сможет. Интересно, на печке нового образца отсутствует кран, который перекрывал поток охлаждающей жидкости через радиатор. В устройствах старого образца кран присутствует. Кран убрали для того, чтобы избежать протечек, которые были распространены на старых печках. Плюс от крана избавились ради более быстрого и эффективного нагрева салона. Хотя многие владельцы новых десяток с этим решением не согласны, потому при ремонте устанавливают на печку кран
Заслонки	В общей сложности печка их имеет три штуки. Первая отвечает за рециркуляцию воздухозаборника, вторая — за открытие и закрытие канала отопителя, а третья предназначена для управления и считается самой главной
Резистор	Данный элемент отвечает за скорость обдува салона горячим воздухом

Все элементы, включая дополнительные клапаны, щитки, штуцеры, объединены в единый блок. Он, заключенный в корпус, располагается в подкапотном пространстве недалеко от приборной панели.

https://youtube.com/watch?v=ocHElPbzu8w

Воздуховоды

Воздуховоды представляют собой еще один блок системы отопления. Они идут от печки и выполняют сразу несколько различных функций:

Вентилируют салон через центральные сопла;
Распределяют воздух через соответствующий распределитель, работающий на подачу тепла или воздуха для вентиляции;
Еще пара воздуховодов служат для обогрева заднего ряда сидений;
Система, включающая сразу пять сопел, обогревает ноги;
Пара боковых воздуховодов берут на себя функции подогрева стекло и частично обогревают салон. Так отопление получается более эффективным;
Пара сопел служат для вентиляции.

Электронное управление печкой

Данный блок электронного управления функционирует непосредственно из салона. Он состоит из двух основных элементов.

Ручка. Ручкой контроллера пользователь задает необходимую температуру, которую генерирует затем печка. Управление осуществляется поворотами ручки в ту или иную сторону, в зависимости от того, какая степень подогрева вам требуется в данный момент.
Датчик температуры. Он отвечает за активацию печки, когда температура падает на более чем 2 градуса по сравнению с установленным на контроллере значении. Датчик оснащается микро моторчиком. При нахождении ручки в положении А, микро мотор в блоке печки включается, активируется заслонка, тем самым происходит правильный обогрев.

Блок управления

Прежде чем начинать ремонт всей печки, настоятельно рекомендуется проверить состояние датчика. Его вы сможете отыскать возле лампы отопителя на потолке автомобиля. Устройство ремонту не подлежит. Только замена.

https://youtube.com/watch?v=7OUuphinDvo

Печка выпускает холодный воздух

Первое, что необходимо сделать – это определить причину поломки. Это поможет найти пути ее решения. Но их достаточно много, поэтому давайте разберем самые популярные.

Одна из часто встречающихся причин заключается в том, что из устройства выходит только холодный воздух. Это первый признак того, что печка работает неправильно. Причина кроется в том, что поломался температурный датчик салона – он отвечает за то, какие условия в салоне, отвечают ли они тем, которые задал водитель. Если же он выходит из строя, то его показания неправильные. Таким образом, печка получает информацию о том, что в салоне жарко. Поэтому будет производить холодный воздух, чтобы сделать условия более комфортными.

Устранить данную поломку просто. Необходимо выполнить несколько действий. Для начала снять плафон путем его раскручивания. Потом установить новый датчик и проверить его на исправность.

Также причиной того, что из печки выходит холодный воздух, может стать поломка моторедуктора. Чтобы ее определить, необходимо сначала проверить на исправность температурный датчик. Если с последним все в порядке, то явно проблема кроется в моторедукторе. Стоит отметить, что данную деталь, как и предыдущую, отремонтировать невозможно. Единственным путем решения проблемы является замена на новую.

Данный процесс немного сложнее. Заключается он в проведении следующих действий. Сначала снимаются дворники. Потом необходимо открутить болты, которые отвечают за крепление жабо, и убрать его, чтобы не мешал. Таким образом, буден получен доступ к элементу, который вышел из строя.

Потом необходимо снять сам моторедуктор. Для этого выкручивается его крепление. Поможет в этом крестообразная отвертка. Далее следует аккуратно отсоединить все провода. Делать это стоит максимально аккуратно, чтобы ничего не повредить. Только так вы сможете полностью демонтировать поломанную деталь. По такому же принципу, но наоборот, установите новый элемент. При этом следите за тем, чтобы срез детали четко попал в заслонку.

Снятие радиатора печки

Ваша первоочередная задача — избавиться от антифриза. Охлаждающую жидкость лучше слить в чистую емкость, если вы ее заливали недавно и она в хорошем состоянии. Это позволит потом залить ее обратно.

Сбросьте давление, открыв крышку расширительного бачка. Только перед этим дайте машине остыть.
Далее сзади модуля зажигания найдите пробку, которую нужно открутить.
Через отверстие у вас должно выйти около 4 литров охлаждающей жидкости. Потому емкость подготовьте соответствующего объема.
Или можно выполнить слив через расширительный бачок. Хотя этот вариант не особо удобен.

Слив охлаждающую жидкость, можно приступать к дальнейшему демонтажу радиатора. Но тут процедура зависит от того, с каким именно агрегатом мы имеем дело — нового или старого образца.

Рассмотрим оба варианта отдельно.

Старая печка

Снимается радиатор со стороны подкапотного пространства. Делается это следующим образом:

Демонтируйте резиновый уплотнитель жабо;
Под главным тормозным цилиндром найдите крепеж, который удерживает жабо. Открутите его;
Теперь открутите винты, которые удерживают правую сторону жабо. Всего их должно быть четыре штуки;
Отсоедините на жабо два небольших хомута. Они удерживают провода и шланги;
Плюсовая клемма и минусовой провод отключаются от вентилятора;
Левую сторону жабо немного продвиньте вперед, но полностью снимать не нужно. Вам достаточно будет открутить парочку крепежных элементов;
Ветровую накладку демонтируйте;
Если есть клемма датчика уровня охлаждающей жидкости, отключите ее;
С расширительного бака уберите шланг для пароотвода.

Снимаем теплоизоляцию

Далее поочередно нужно снять некоторые элементы. Действуйте строго в указанной последовательности.

Шланг от омывателя лобового стекла.
Дворники.
Накладка на ветровое стекло.Зажимы корпуса отопителя.
Передняя часть отопителя с вентилятором.
Фильтр салона.
Вторая часть корпуса вентилятор.
Все шланги (пароотвода, обратки и подачи).
Корпус радиатор.

Если имеющийся у вас радиатор выполнен из меди, наличие течи не говорит об обязательной замене. Его можно запаять. Только этот вопрос лучше доверить специалисту. Пусть вы заплатите больше денег, но решение будет грамотным и правильным

Так мы разобрались, как снять радиатор печки на ВАЗ 2110 старого образца. При установке нового агрегата или отремонтированного старого, убедитесь, что педаль пластикового корпуса от вентилятора попала в паз. Если этого не сделать, редуктор не способен будет изменять положение заслонки. Следовательно, никакого тепла внутри салона не будет.

https://youtube.com/watch?v=yYSknLPBM3s

Кроме того, эту пластиковую педальку лучше заменить на алюминиевую. Не дорого, легко, зато надежно и долговечно.

Новая печка

Если вы имеете дело с печкой нового образца, тут есть свои нюансы относительно фиксации отопителя к кузову.

Чтобы снять агрегат, вам потребуется демонтировать несколько элементов. А именно:

Снизу лобового стекла располагаются винты, средний из которых откручивается;
Также откручивается пара гаек, которые вы найдете немного выше впускного коллектора;
Обязательно демонтируется гайка, находящаяся слева от фильтра;
Если есть бачок с омывающей жидкостью для заднего стекла, тогда снимается он и воздушный фильтр.

Отопитель нового поколения отличается тем, что конструкция разъединяется. Это довольно легко сделать, чтобы получить возможность заменить радиатор печки.

Замена моторчика печки ваз 2110 своими руками

Часто случается, что при повороте ручки мотора печки на ВАЗ 2110, отопитель не начинает свою работу. Печка крайне необходимый компонент в любой машине, поскольку она отапливает салон автомобиля, чтобы водитель и пассажиры чувствовали себя комфортно во время езды в холодные сезоны.

Поломка печки наиболее неприятна в осенний-зимний период времени, поскольку езда без печки на автомобиле не представляется возможной. И, как правило, проблема с печкой обнаруживается именно в период холодов. Данная инструкция показывает как снять и заменить моторчик печки нового образца.

Для работы понадобится набор обычных гаечных ключей и пара отверток разного типа.

Как заменить радиатор печки Ваз 2110 – пошаговая инструкция

Замена радиатора отопителя печки проводим следующим образом:

Замена радиатора отопителя старого образца

Для замены радиатора печки ВАЗ-2110 старого образца изначально производится демонтаж накладки лобового стекла с резиновым уплотнителем. Чтобы её снять, сначала выкручивается крепёжный болт накладки под тормозным цилиндром и четыре болта её верхней фиксации со стороны пассажира. Дальше демонтируются хомуты, с помощью которых крепятся патрубки и шланги.

Затем обязательно надо отсоединить электропровода вентилятора от кузова транспортного средства. После проведения таких манипуляций откроется доступ к двум крепежам с водительской стороны накладки лобового стекла. Их надо демонтировать, после чего можно подать жабо незначительно вперёд. Снимать его полностью не потребуется. Затем откручиваются оставшиеся гайки и болты, которые держат накладку лобового стекла. После этого пластиковую накладку между лобовым стеклом и моторным отсеком можно демонтировать полностью.

Дальше важно отключить клемму датчика, который показывает уровень охлаждающей жидкости и демонтируется с расширительного бачка шланг для отвода пары. Впоследствии предстоит снятие поочерёдно шланга стеклоомывателя, стеклоочистителей, крепёжных элементов на корпусе отопителя, фронтальный блок корпуса вентилятора, вентилятор, салонный очиститель воздуха, оставшуюся часть корпуса вентилятора и все шланги отопительной системы

После этого без затруднений можно вытянуть корпус радиатора.

Следующий этап работы — это замена вышедшего из строя теплообменника новой деталью и установка всех демонтированных элементов на свои штатные места

При сборке сконцентрируйте внимание на установке пластикового корпуса вентилятора

Важно, чтобы педаль попала в соответствующий слот, иначе отопитель транспортного средства функционировать не будет

А также необходимо проверить состояние салонного фильтра, возможно, он также подлежит замене. Если на патрубках и шлангах имеются видимые дефекты, то их надо заменить. Проследите, чтобы все соединительные хомуты и крепежи обеспечили плотное прилегание деталей, иначе тепла в салоне транспортного средства вы не дождётесь. На этом замену радиатора печки можно считать завершённой.

Замена радиатора отопителя нового образца

Замена радиатора печки ВАЗ-2110 нового образца имеет особенности, связанные со способом присоединения теплообменника к кузову транспортного средства. Для того чтобы осуществить демонтаж детали, потребуется выкрутить центральный болт в нижнем сегменте лобового стекла. Дальше выкручиваются две гайки над впускным коллектором и одна возле салонного фильтра слева. Следующий этап — снятие воздушного фильтра, который прикреплён к печке на четырёх саморезах.

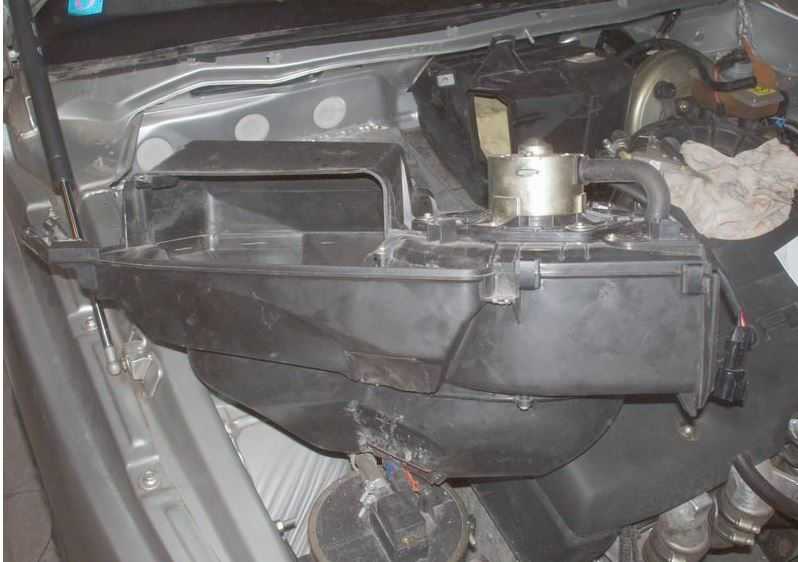

Модифицированный отопитель сформирован из двух частей, которые соединяются тремя саморезами. Надо открутить большой саморез и два дополнительных болта, которые соединяют составляющие части печки. После этого правая составляющая печки отодвигается вправо до предельно возможного положения. Придерживая левый сегмент рукой, необходимо вытянуть правую сторону, повернув её на себя и приподняв вверх. Дальше можно снять левую сторону печки. Через проход звукоизоляционного щитка выводится шланг для отвода пары.

Правый сегмент печки делится ещё на две составляющих. Чтобы разделить правую часть, надо демонтировать крепёжные скобы. Затем правую часть печки можно открыть без приложения значительных усилий. Обзору откроются заслонки отопителя, которые также желательно заменить. Лучшим вариантом для этого будут алюминиевые задвижки, которые отличаются износостойкостью, меньше подвергаются деформации.

Последний этап работ — установка новой детали и сборка всех элементов отопительной системы в обратном порядке. Проследите, чтобы все соединения были хорошо зажаты, так как это значительно отразится на функциональности отопительной системы салона.

Вентилятор в системе отопления

Вентилятору отведена основная роль в работе системы отопления машины.

Вентилятор отопителя ВАЗ 2114

Любая машина не застрахована от выхода их строя не только вентилятора, но и отопительной системы в целом.

Чтобы разобраться в вопросе, почему вентилятор не работает, необходимо: завести автомобиль, переключить печку на скорости 1, 2, 3 по порядку. В случае если не появились дополнительные звуки, соответственно вентилятор попросту не действует.

Если же вентилятор не включился при первых двух режимах скоростей, а на третьей заработал, проблема в функционировании дополнительного резистора, либо в самом переключателе.

Регулировка САУО

Чтобы проверить функциональность приспособления, следует взять ртутный термометр и положить его неподалёку от датчика температуры. После этого необходимо активизировать контроллер печки, а рукоятку управления вентилятором выставить в положение «А». САУО следует подвергнуть тщательной регулировке только в том случае, если через 15–20 минут температура будет ниже данных с датчика более чем на два градуса.

Чтобы САУО работал лучше, придётся его вытащить и затем несколько раз повернуть регулятор, расположенный с левой стороны контроллера. Добиться увеличения температуры можно посредством поворота регулятора по часовой стрелке, а снижения — соответственно, против часовой.

После всех проведённых манипуляций нужно будет вновь проверить функциональность и, при необходимости, повторить всё сначала.

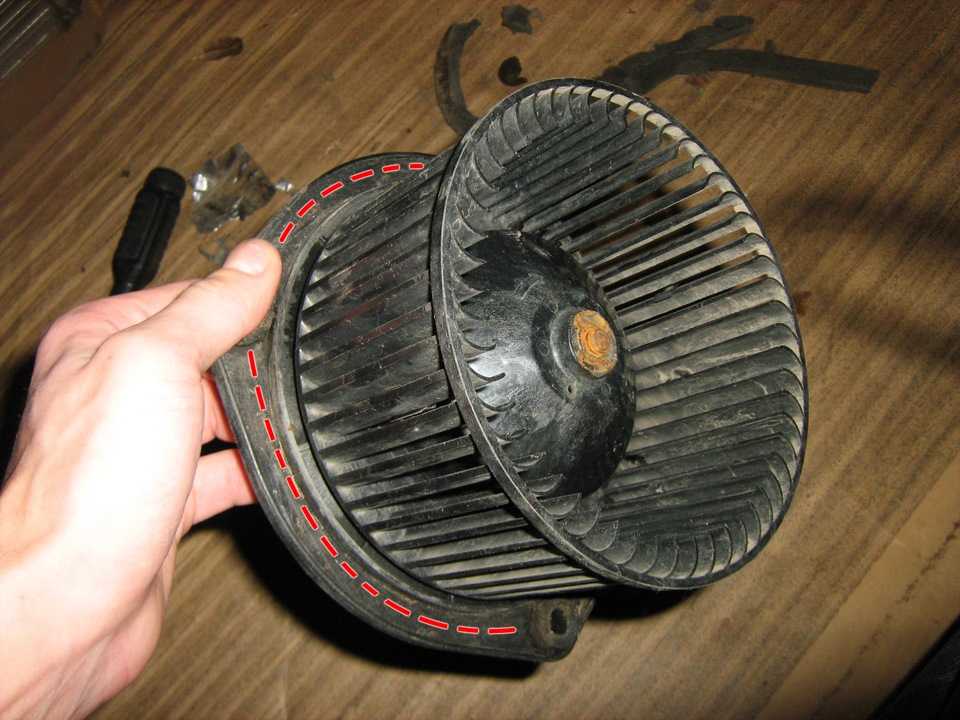

Вентилятор печки

Конструктивно вентилятор состоит из электродвигателя постоянного тока с коллекторно-щеточным узлом и крыльчатки, посаженной на ротор эл. мотора. Питание электромоторчика осуществляется от бортовой сети авто. Предусмотрено несколько режимов работы вентилятора, разница между которыми сводится только к скорости вращения ротора, а реализовано это путем врезки резистора в цепь питания электромотора.

Установка режима работы вентилятора осуществляется рукояткой, размещенной в блоке управления печкой на центральной консоли. Изначально на ВАЗ-2110 эта рукоятка входила в конструкцию контроллера САУО, но функционировала отдельно от самого контроллера. Позже в САУО добавили функцию автоматического управления вентилятором (положение «А» на рукоятке), задействовав которую контроллер регулирует скорость вращения электромотора, чтобы поддерживать заданный температурный режим.

Электродвигатель, используемый в конструкции вентилятора ВАЗ-2110, прост, но у него есть «слабые места» — коллекторно-щеточный узел и подшипники. Износ этих элементов становится причиной некорректного функционирования и полной неработоспособности вентилятора. Короткие замыкания и обрывы обмотки в приводе печки встречается редко, но об этих поломках тоже не забывайте.

Симптомы поломки. Составляющие отопителя, влияющие на работу вентилятора

Признаки неисправности вентилятора печки достаточно явно проявляются и не заметить их невозможно. Распространенные симптомами поломки:

Повышенная шумность, скрежет при работе.
Сильное снижение эффективности нагнетания воздуха.
Вентилятор не включается в работу.
Самопроизвольное изменение скорости вращения электродвигателя.
На слух определяется, что электромотор работает под сильной нагрузкой.

В ряде случаев такие последствия дают неисправности в цепи питания и управления вентилятором, поэтому следует сначала проверить их. Это касается:

предохранителя (перегорание – причина полного отказа работы электромотора);
резистора (если он не исправен, перестают работать некоторые скоростные режимы электродвигателя);
контроллера (рукоятка переключения режимов вентилятора и входит в его конструкцию, поэтому неисправности САУО сказываются на функционировании эл. двигателя);
клемм проводки цепи питания и управления (окисление, повреждения проводов – одна из причин неправильно работающего электровентилятора).

Если диагностика указанных элементов показала, что они исправны, необходимо демонтировать и ремонтировать сам вентилятор. Но предварительно можно и его диагностировать.

Проверка вентилятора

Делается проверка путем прямой запитки электродвигателя от АКБ (от клемм аккумулятора прокладываем провода и подключаем к выводам питания моторчика) – работа под нагрузкой, затрудненный набор скорости вращения, визги и писки указывают на износ составных элементов привода и необходимость их замены. А вот если даже при прямой подаче напряжения электродвигатель не заработал, вероятнее, он перегорел или произошел обрыв обмоток. Такие неисправности – трудноустранимы и проще заменить узел целиком.

Особенности конструкции печки старого и нового образцов

Конструкция электродвигателя печки на ВАЗ-2110 идентична, а вот вентиляторы и место их расположения отличается. На моделях первых годов выпуска электровентилятор установлен в корпусе печки перед радиатором и расположен он горизонтально (печки старого образца). После конструкцию пересмотрели – вентилятор уже разместили в корпусе салонного фильтра и установили вертикально (отопители нового образца).

Несмотря на конструктивные особенности, демонтаж вентилятора – операция несложная и не требует полной разборки печки.

На ВАЗ-2110 с отопителем старого образца, чтобы снять электровентилятор, нужно:

Демонтировать «жабо».
Снять переднюю стенку ниши, в которой размещен отопитель.
Демонтировать заднюю крышку корпуса вентилятора, предварительно выкрутив саморезы и сняв фиксаторы.
Отсоединить от вентилятора проводку и извлечь его.

Что касается моделей с печкой нового образца, то технология снятия электровентилятора печки на таких авто отличается:

демонтируем «жабо» и переднюю стенку;
извлекаем воздушный фильтр;
откручиваем крепление корпуса фильтра к корпусу печки и разъединяем их;
отсоединяем проводку;
извлекаем корпус фильтра вместе с вентилятором;
демонтируем электровентилятор.

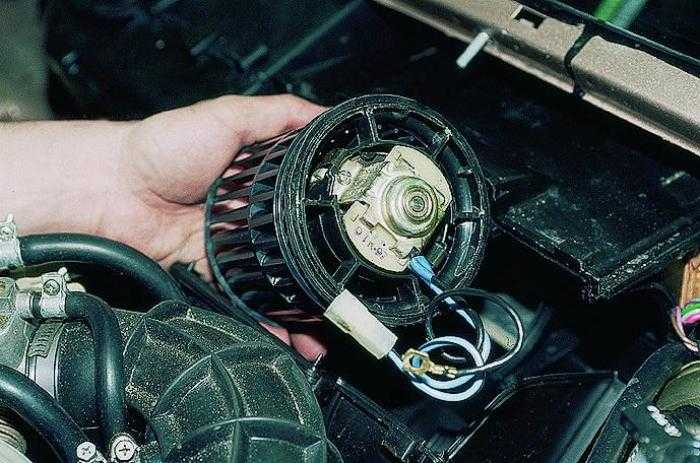

После снятия электродвигателя с крыльчаткой, разбираем его, выполняем дефектовку, заменяем изношенные элементы и собираем обратно.

Работы по замене вентилятора в салоне

Замена моторчика печки ваз 2110

Последующая смена моторчика отопителя будет производиться непосредственно из салона машины:

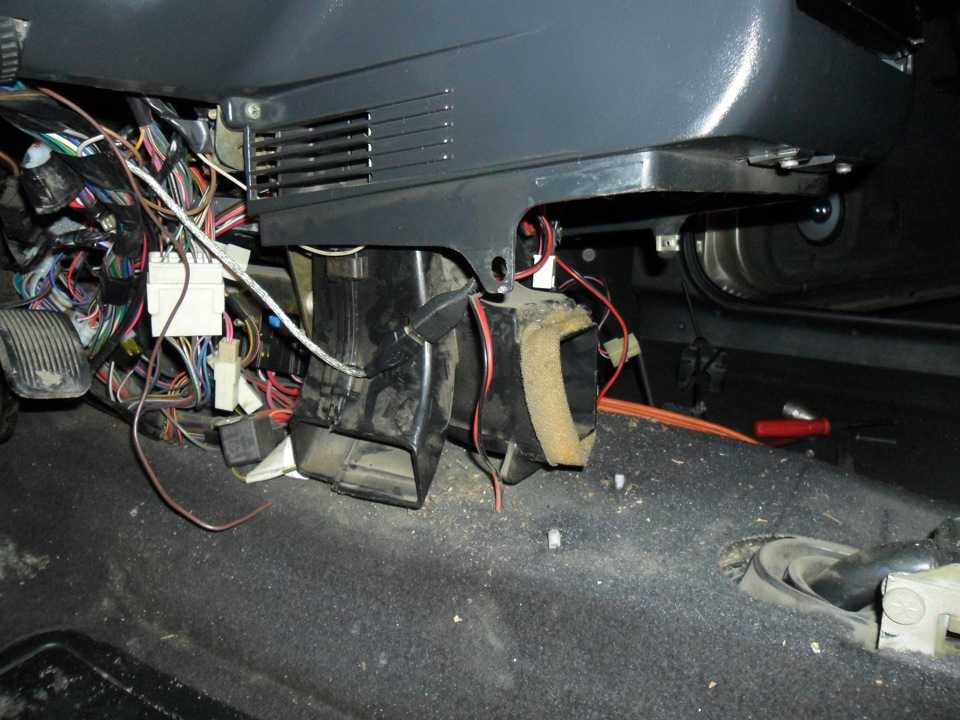

Под приборной панелью нужно найти колодку, которая идёт на электродвигатель. Она отсоединяется. После этого потребуется открепить массовую проводку электродвигателя. Как правило, она прижата передней крепёжной гайкой печки к кузову. Демонтируется накладка и облицовка рамы лобового стекла, при этом не обойтись без отворачивания крепёжных винтов. С печки салона снимается правая обивка, также следует открутить крепёжные гайки с винтами. Отопительные шланги отсоединяются

На этом этапе работ нужно придерживаться максимальной осторожности, поскольку из этих шлангов и радиатора отопителя могут вытекать остатки тосола. Дабы в салоне машины не пахло охлаждающей жидкостью, нужно постелить хорошо впитывающий влагу материал

Отсоединяется проводка от электродвигателя, от микроредуктора, а также от пневмоклапана

После этих действий снимают передний корпус с кожухом печки

Отсоединяется проводка от электродвигателя, от микроредуктора, а также от пневмоклапана. После этих действий снимают передний корпус с кожухом печки

Эти элементы зафиксированы скобами и винтами Стоит обратить внимание, что на кожухе расположен двигатель и моторчик. Защелки убираются, и двигатель с моторчиком извлекаются

Подготовка

Подготовительные мероприятия не включают в себя много сложных операций. Вам потребуется сделать следующее:

Снять минусовую клемму с аккумуляторной батареи, чтобы обесточить автомобиль и обезопасить машину от возможных замыканий;
Слить из системы охлаждающую жидкость. Для этого открывается крышка расширительного бачка, чтобы сбросить избыточное давление, а затем откручивается слив. Жидкость нужно слить в специальную подготовленную емкость.

При сливе жидкости охлаждения нужно соблюдать одно важное правило — процедура осуществляется только при остывшем двигателе. Если в дальнейшем вы собираетесь использовать этот же антифриз или тосол, тогда выбирайте чистую тару для слива

Если в дальнейшем вы собираетесь использовать этот же антифриз или тосол, тогда выбирайте чистую тару для слива.

Теперь приступаем непосредственно к замене моторчика. Процедуру вы будете осуществлять из салона, потому устройтесь поудобнее.

Под приборной панелью найдите колодку, идущую на электромотор отопителя. Отключите ее.
Далее нужно отсоединить минусовую проводку электрического двигателя. Зачастую на ВАЗ 2110 этот элемент прижимается к кузову передней гайкой крепления.
С рамки лобового стекла вашего автомобиля нужно снять накладки и облицовку. По ходу дела вам придется открутить несколько крепежных элементов.
С печки нужно снять правую часть обивки, после чего откручиваются крепежные гайки.
Обязательно отсоедините отопительные шланги. Тут старайтесь быть максимально осторожными, поскольку из отопительных шлангов вероятнее всего будет вытекать охлаждающая жидкость. Слить ее всю даже при самом тщательном подходе невозможно.
Концы шлангов можно заткнуть чем-то вроде пробок, чтобы жидкость не выливалась в салон.

Процесс извлечения

Чтобы от жидкости охлаждения не пострадали коврики, пол, постелите вниз впитывающие материалы. К примеру, отлично подойдут пеленки для взрослых. Они доступны в любой аптеке.
Поочередно отключите проводку от электромотора, микромоторедуктора и пневматического клапана.
Теперь можно демонтировать передний корпус вместе с кожухом вашей печки отопления.
Данные устройства крепятся с помощью крепежных винтов и скоб.

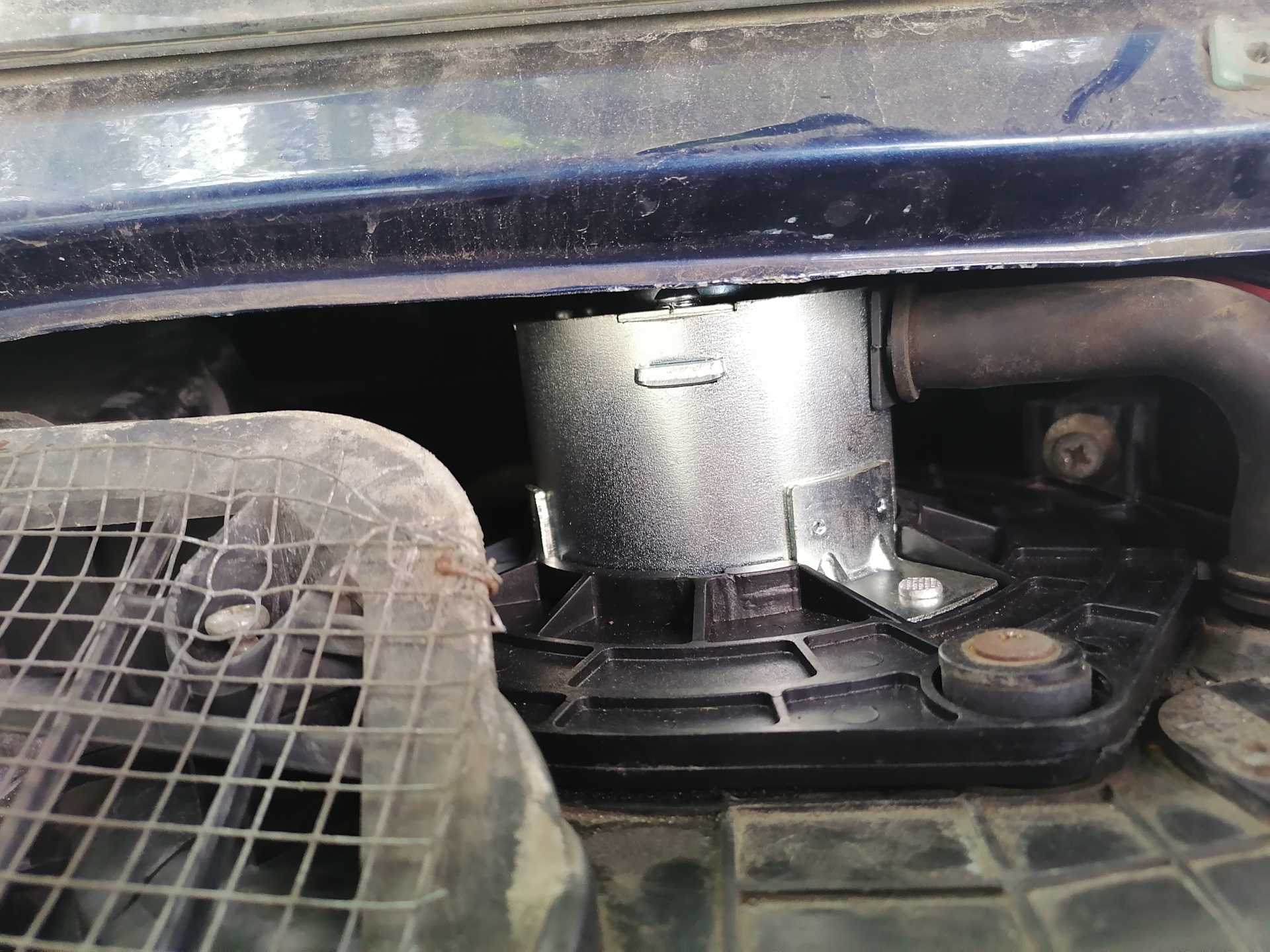

На кожухе печки находятся искомый моторчик, а также двигатель.
Уберите защелки, после чего снимите движок с моторчиком.

Демонтированный агрегат

Полезные рекомендации

Выполнив демонтажные работы, вы можете извлечь поврежденные, нефункционирующие элементы, а затем установить на их место новые.

Но при ремонте советуем соблюдать некоторые важные рекомендации.

Выполнять своими руками разборку электродвигателя можно только в том случае, если вы хотите проверить состояние коллектора и очистить его;
Если причина поломки заключается не в наличии мусора и загрязнений в коллекторе, тогда самостоятельно работать с электродвигателем настоятельно не рекомендуется;
Обратитесь к опытному электрику, который сумеет выполнить разборку и вернуть устройство к прежним функциональным возможностям;
Не демонтируйте крыльчатку двигателя. Если сделать это неправильно, вы нарушите балансировку, играющую огромную роль в правильной работе отопителя вашего автомобиля. Электромотор будет работать при нарушении балансировки, но крыльчатка начнет крутить неровно, что повлечет за собой биение подшипников, возникновение сильного шума при включении салонной печки.

Самостоятельно выполнить демонтаж моторчика не сложно, но для его ремонта самым правильным решением будет покупка нового электродвигателя с моторчиком.

Моторчик печки — достаточно чувствительный элемент, который периодически выходит из строя. Для его замены не требуются особые навыки и умения, а вот чтобы отремонтировать элемент, лучше обращаться на проверенные станции технического обслуживания.

Принцип работы электромотора отопителя, регулировка
