Что такое номинальные обороты двигателя?

Определение мощности по габаритам

Итак, частоту вращения мы узнали, переходим к самой мощности. Для этого вам нужно измерить габаритные размеры движка.

Что сюда входит?

диаметр вала

длина вылета вала

его высота над лапами (высота оси вращения)

расстояние между лапами (длина, ширина)

Если у вас движок фланцевый, в этом случае необходимо сделать:

замер диаметра фланца

а также диаметр самих отверстий на фланце

Для более точных замеров используйте штангенциркуль, а не линейку. Получив и записав результаты, переходим к заводским табличным данным. Вот эти параметры:

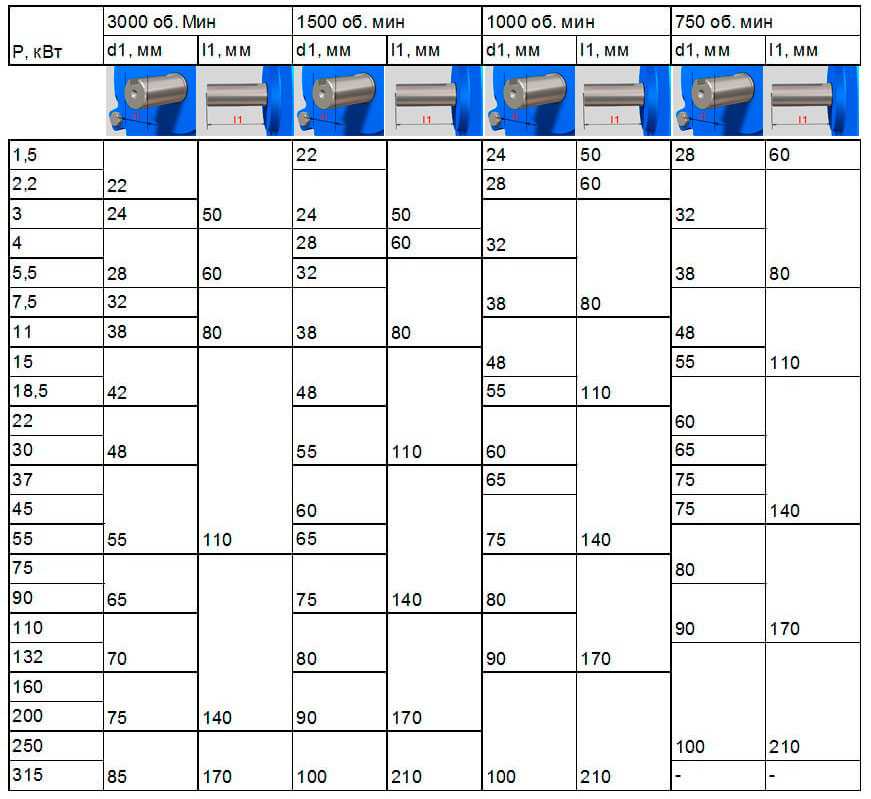

Таблица 1 – Определение мощности по валу двигателя

Таблица 2 – Определение мощности по расстоянию между лапами

Таблица 3 – Определение мощности по диаметру фланца

Сравнив полученные цифры с табличными данными, вы без какого-либо подключения к эл.сети узнаете мощность вашего движка.

Номинальная скорость вращения

Прежде, чем дать определение этому понятию, необходимо определиться, что такое номинальный режим работы какого-либо устройства. Это такой порядок работы устройства, при котором достигаются наибольшая эффективность и надёжность процесса на продолжении длительного времени. Исходя из этого, номинальная скорость вращения – количество оборотов в минуту при работе в номинальном режиме. Время, необходимое для одного оборота, составляет 1/v секунд. Оно называется периодом вращения T. Значит, связь между периодом обращения и частотой имеет вид:

К сведению. Частота вращения вала асинхронного двигателя – 3000 об./мин., это номинальная скорость вращения выходного хвостовика вала при номинальном режиме работы электродвигателя.

Как найти или узнать частоты вращений различных механизмов? Для этого применяется прибор, который называется тахометр.

Параметры электродвигателя №1: мощность

В паспортных данных указывается номинальная активная мощность, потребляемая из сети при номинальной нагрузке на валу. Для производства измерений нужно нагрузить электродвигатель, испытывая его со штатной нагрузкой (в составе устройства, для привода которого он предназначен).

Для измерений можно использовать электросчетчик. Для этого нужно подключить электродвигатель в качестве единственной нагрузки на счетчик на время, засекаемое по секундомеру.

Для удобства расчетов двигатель подключается на время, равное 10 минутам. До подключения и через 10 минут со счетчика снимаются показания. Разность показаний в кВт∙ч, поделенная на 60/10=6, и будет равна мощности электродвигателя в киловаттах.

Некоторые электронные счетчики имеют функцию измерения мгновенной мощности, при этом задача упрощается. Нужно при работающем двигателе зайти в меню измерений счетчика и найти в нем искомое значение.

число оборотов двигателя

1 число оборотов двигателя

2 число оборотов двигателя

3 число оборотов двигателя

4 число оборотов двигателя

5 число оборотов двигателя

6 число оборотов двигателя

7 число оборотов двигателя

8 число оборотов коленчатого вала двигателя

9 число оборотов

10 число оборотов вала

11 число оборотов холостого хода

12 число оборотов вала двигателя

13 число оборотов коленчатого вала двигателя

14 число оборотов коленчатого вала двигателя
