Замена ламп киа спортейдж: инструкция, видео, описание

Инструкция по замене ламп заднего хода

Для замены ламп нам потребуется либо крестообразная отвертка или ключ звездочка. Лучше конечно второе.

Открываем крышку багажника и видим два самореза крепления заднего фонаря. Их необходимо открутить.

Откручиваем и аккуратно потянув на себя вытаскиваем фонарь из пазов. Если меняете первый раз лампы и фонарь до этого не снимался, могут возникнуть небольшие трудности при его демонтаже.

Вытащив фонарь на пол оборота откручиваем и достаем серый патрон с лампой заднего хода. Снимаем старую лампу и производим замену.

Если ставим светодиодные лампы — проверяем полярность. То есть установили лампы включили задний ход, проверили если не работает перевернули лампу в патроне наоборот.

Ну теперь нам остается только произвести сборку в обратной последовательности и дождаться вечера когда можно будет поверить качество света ламп заднего хода.

Если установить качественные светодиодные лампы с хорошими диодами, свет улучшиться в разы — проверено.

Share the post «Замена ламп заднего хода Киа Спортидж 3»

Источник

Замена эмблемы киа спортейдж 3

Теперь каждый может внести свои изменения в документе, тем самым дорабатывая его до идеала.

Двигатель (G6BA) 2,7 ремни, ролики замена на 60 тык: 1. Ремень ГРМ: 24312-37500, (24312-37100);проверенная замена по GATES: 5555XS, (2011ABHAA0); 2. Ролик натяжной ремня ГРМ: 24840-37110, (24840-37101; 24840-37120 -в сборе с кронштейном), (24450-37100, (24450-37120) — ролик без кронштейна);проверенная замена по GMB (ролик без кронштейна): GT10101; 3. Ролик направляющий ремня ГРМ: 24810-37100, (24810-37120) ; проверенная замена по GMB: GT10111; 4. Натяжитель ГРМ: 24410-37100; 5. Ремень агрегатов: 25212-37181, (25212-37111) ;6PK2000 (размер ремня для заказа по неоригиналу); 6. Ролик натяжной ремня агрегатов: 25281-37120, (25281-37101),проверенная замена по GATES:T38149 7

Ролик направляющий ремня агрегатов (в сборе): 25286-37100, 25286-37110, (ролик 25287-37101, 25287-37100 БЕЗ ШАЙБ);проверенная замена по GATES:T38027, (2051ABKDD0) ; ВНИМАНИЕ ДЛЯ ДВИГАТЕЛЯ 2,7 : РОЛИК НАПРАВЛЯЮЩИЙ РЕМНЯ АГРЕГАТОВ И РОЛИК НАТЯЖНОЙ РЕМНЯ АГРЕГАТОВ ПО РАЗМЕРАМ АБСОЛЮТНО ОДИНАКОВЫ, МОЖНО СЭКОНОМИТЬ ПРИЛИЧНО — НЕ ПОКУПАЯ РОЛИК НАТЯЖНОЙ РЕМНЯ АГРЕГАТОВ В СБОРЕ, А КУПИВ ДВА РОЛИКА 25287-37101, или ДВА РОЛИКА 25287-37100, ОДИН ИЗ РОЛИКОВ ПОСТАВИТЬ ВЗАМЕН НАТЯЖНОГО, ОДИН ВЗАМЕН НАПРАВЛЯЮЩЕГО. 8

Прокладка впускного коллектора верхняя:29215-37270. (Если аккуратно снимать-можно и не менять). 9. Прокладка впускного коллектора нижняя (их две штуки): 28411-37100, новый номер, ориг. замена 28411-37200. 10. Помпа 25100-37201; 25100-37202. Прокладка для ориг помпы 25124-37100. Не ориг. помпа идёт с прокладкой). 11. Цепь распредвала 24321-37100. Успокоитель нижний 24431-37100. Успокоитель верхний 24432-37100. 12. Термостат 25500-37200. 13. насос ГУР 57100-2E100

(G4GC) ДВИГАТЕЛЬ 2.0 (Словакия, Калининград) ремни, ролики замена на 60 тык : 1.Ремень ГРМ: 24312-23400, (24312-23202); аналог Gates 5457 XS (установлен в оригинале): ; 2.Ролик натяжной ремня ГРМ: 24410-23050. 3.Ролик обводной ремня ГРМ: 24810-23400, 24810-23050, 24810-23011, аналог GMB GT-101604.Ремень приводной водяного насоса : 25212-23700, 25212-23721, аналог Gates 4PK8905.Ремень ГУР: 57170-2D101, аналог Zekkert KR-3PK6756.Ремень кондиционера: 97713-2D100, аналоги Gates 4PK850, Zekkert KR-4PK8557.Ролик кондиционера:97834-2D520 ,23129-2D510, 97706-22061, 97834-29010, 97834-29000,23129-2D530, проверенный аналог PmcPSA-C015. можно поменять просто ПОДШИПНИК ролика кондиционера — 6301 8. Помпа 25100-23002, 25100-23010; 25100-23022; аналог GMB GWHY-42A. ( идёт с прокладкой) Прокладка для ориг. помпы 25124-23000

Меняем лампочки стоп-сигнала и габарита

Данное руководство для Kia Sportage поколения 4 будет немного отличаться от предыдущих:

Откинуть крышку багажника.
Откупорить сервисную крышечку.
Крестообразной отверткой, вынуть крепежи.
Удалить узел задней лампы.
Отключить соединитель заднего объединенного фонаря.
Отделить гнездо от деталей узла, вращая в направлении против часовой до тех пор, пока выступы не объединятся с пазами в узловых деталях.
Вынуть лампочку из гнезда и провернув в том же направлении. Вынуть, когда выступы корпуса объединятся с углублениями гнезда.
Заменить лампу и крутить по часовой до закрепления.
Поставить гнездо в узел. Затем провернуть в обратном направлении.
Поставить фонарь обратно на место и вернуть крышечку.

Замена ламп в передней блок фаре

Особенность Kia Sportage 3 поколения заключается в том, что произвести замену лампочек можно и без подготовительного демонтажа фары, означает, процесс существенно упрощается. Единственный момент – заменить лампы стопов и другие световые приборы сзади можно только после демонтажа фонаря. В остальном затруднений появиться не должно.

Меняем лампы ближнего и дальнего света Kia Sportage 3

Замена лампы ближнего света на кроссовере Kia Sportage 3 осуществляется последующим образом. Снимается крышка фары, для этого ее проворачивают в левую сторону до упора. Раскрывается доступ к разъему, который снимается, если потянуть на себя. Лампа удерживается пружинным фиксатором, который нужно отстегнуть.

Cнимаем крышку фары, снимаем электронный разъём, отстёгиваем пружину, фиксирующую лампу, и меняем. (ссылка на источник изображения)

От верно установки нового расходника будет зависеть направление свечения, потому принципиально воткнуть лампочку корректно. Аналогично обновляется лампа далекого света. Блоки, отвечающие за свечение лампочек, маркируются надписью CAN. Дело в том, что предохранителя, защищающего цепь, нет, а заместо него предусмотрена микросхема, которая обесточивает световые приборы при замыкании. На кроссовер также можно поставить ксенон.

Поворотники

Замена поворотников на Kia Sportage 3 осуществляется так:

Капот авто раскрывается и фиксируется.(ссылка на источник изображения)
Из блок-фары извлекается патрон (проворачивается в левую сторону).

Из блок-фары извлекаем патрон, проворачивая его в левую сторону. (ссылка на источник изображения)Лампочка также проворачивается и достается. Заместо нее ставится новенькая.

Лампочку проворачиваем и достаем. Заместо нее ставим новейшую. (ссылка на источник изображения)
Патрон ворачивается на место.

Вставляем новейшую и поворачиваем патрон по часовой стрелке.(ссылка на источник изображения)

Наружное освещение

Немаловажное значение имеет и высокий уровень активной и пассивной защиты водителя и его пассажиров. Оригинальные и яркие задние фары на КИА Спортейдж 3, мощные противотуманки и великолепная головная оптика позволяют улучшить видимость автомобиля на дороге в условиях плохой видимости

Но в процессе эксплуатации в суровых климатических условиях возникает необходимость в восстановлении их рабочих параметров.

Например:

Запотевание фар изнутри грозит потерей свойств отражающего покрытия, что приведет к вынужденной и преждевременной замене блок-фары.
Повышенный расход омывающей жидкости в условиях слякоти и непогоды. Ведь каждая фара КИА Спортейдж 3 оснащена автоматически включаемой функцией очистки, что в наших условиях не всегда оправдано.
Ремонт разбитых фар. Пожалуй, самая дорогостоящая неприятность, с которой следует бороться незамедлительно.

Совет: уберечь от «травм» поможет изготовление наклеек на фары – эта прозрачная ударопрочная пленка способна перераспределять кинетическую энергию удара.Благодаря ей не образуются трещины на поверхности и царапины.

Смена лампочек в заднем фонаре

Последовательность действий при замене световых устройств заднего фонаря Kia Sportage:

Фонарь удерживается на 2-ух шурупах, которые необходимо открутить.

Откручиваем два шурупа, которые задерживают фонарь. (ссылка на источник изображения)
Фара тянется на себя и вспять, при всем этом поддевать отверткой ее не надо (есть риск разрушить саму фару и ЛКП кузова).

Потом стягиваем фару на себя вспять. (ссылка на источник изображения)
Расходник проворачивается в левую сторону и достается. Ставится новенькая лампа.

Расходник проворачивается в левую сторону и достается. Ставится новенькая лампа.

На Kia Sportage 3 поколения стоит двухнитевый световой элемент, одна нить – это стоп-сигнал, другая – габарит.

Замена поворотников

Для начала нужно поднять капот и отключить клемму минус на аккумуляторе.
По бокам на крыле есть поворотники, с обратной стороны к ним подсоединены провода и плафон. Так вот для начала нужно изъять плафон.
Делать это нужно аккуратно, дабы не разбить лампочку о стенки крыла.
Оценить состояние старой лампочки и при необходимости заменить на новую.
Аккуратно подсоединить все в обратном порядке.

Дело занимает не более 10 минут

Главное – соблюдать осторожность, ибо в поворотниках, да и вообще во всех лампах содержится газ, который может спровоцировать взрыв, достаточный для того, чтоб лампочка разорвалась в руках

Поэтому, всегда надевайте перчатки и соблюдайте технику безопасности.

Замена передних ламп

Демонтировать лампочки из передних фар можно без особых усилий и без снятия самих фар, но мы опишем оба процесса для простоты:

Для начала нужно открыть капот.
Отключить клемму минус от аккумулятор для безопасности.
Ослабить болты крепления фар и снять фару с кузова авто.
Отсоединить разъем питания сзади фары.
Снять пластиковую крышку от блок-фары. Чтоб это сделать, нужно повернуть её против часовой стрелки.
Отсоединить патрон лампы и фиксатор лампы.
Извлечь нужную лампочку и оценить её состояние.
При необходимости нужную заменить нужную лампу на новую.
Защелкнуть фиксатор и совместить его с выемкой на лампе.
Подключить разъемы питания и закрепить фару обратно на кузове.
Повторить подобное со второй фарой.

Замена задних ламп

К сожалению, изъять лампочки без снятия фар не получится, необходимо полностью снимать заднюю блок-фару. Для этого нужно:

Открутить для начала два шурупа с обратной стороны (багажник)
Есть еще два фиксатора направляющих, которые спрятаны.
Для того, чтоб демонтировать фару, нужно потянуть фару на себя, соблюдая осторожность действий, дабы не сорвать защелки и направляющие.
При снятии фары отключить разъемы ламп.
Выкрутить лампу, которую необходимо заменить. Оценить её состояние.
При необходимости заменить её на новую.
Сборка производится в обратном порядке.. Ничего трудного, как видите, нет

Стоит лишь соблюдать предельную осторожность, дабы не поломать нужные детали

Ничего трудного, как видите, нет

Стоит лишь соблюдать предельную осторожность, дабы не поломать нужные детали

Замена ламп в Kia Sportage 3 (& |& |& |) SL

LED лампы в противотуманные фары KIA Sportage 3
3 пользователей сказали спасибо SIL
Светодиодные лампы на Киа Спортейдж 4
152 пользователей сказали спасибо J H
LED лампы головного света с Алиэкспресс

Затем стягиваем фару на себя .

LED лампы в противотуманные фары KIA Sportage 3

Лампу дальнего света тоже не стоит брать пальцами за стекло.

Одна- так называемая поворотная, вторая- светит постоянно при включенных ПТФ. Лампочка ПТФ Спортейджа находится ниже всех остальных, в отдельной фаре.

Затем вставить патрон в фару и повернуть по часовой. Если вы внимательно посмотрите на плафон, то увидите специальные отверстия для его демонтажа. Замена лампы противотуманных фар Спортейдж 3 В противотуманке Kia Sportage III стоит на самом деле не одна, а целых 2 лампочки — одна главная ее замена и показана на фотоа вторая, так называемая поворотная, лампы для киа спортейдж 3 очень редко, поскольку мало работает, лишь когда включен ближний свет, поворотник и скорость составляет до 40 км.

Дальше замена происходит следующим образом. Замена лампы ближнего света Спортейдж 3 Лампа ближнего света находится в центре блока фары. Сначала надо снять крышку, защищающую лампу от пыли — для этого ее надо просто повернуть против часовой.

Затем повернуть черную основу лампы против часовой стрелки на четверть оборота, после чего извлечь лампу из фары. Стекла новой галогенной лампы нельзя касаться голыми пальцами — оставленные следы приведут к скорому сгоранию лампы. Вытереть лампу можно салфеткой, смоченной в спирте. Новую лампу следует установить в гнездо и повернуть на четверть оборота по часовой. Затем вернуть на место защитную крышку.

Замена лампы дальнего света Спортейдж 3 Лампа дальнего света расположена неподалеку от центра блока фары. Сзади лампу также защищает колпачок, который понадобится снять. Затем надо отсоединить разъем питания и убрать фиксирующую скобу. После этого лампу можно извлечь из фары.

3 пользователей сказали спасибо SIL

Лампу дальнего света тоже не стоит брать пальцами за стекло. Далее надо установить в гнездо новую лампу и зафиксировать ее скобой.

Из-за формы скобы, ее можно установить только в одном правильном положении. Теперь надо подсоединить разъем питания и вернуть на месту крышечку. Замена лампы сигнала поворота Спортейдж 3 Лампа поворотника находится внутреннего угла блока фары. Следует повернуть большой черный выступ патрона против часовой стрелки и вытащить лампу из гнезда. Затем нажать и повернуть лампу на четверть оборота против часовой, чтобы извлечь ее из патрона.

Установка происходит в обратном порядке. Замена лампы габаритных огней Спортейдж 3 Лампа габарита расположена на внешней стороне блока фары. Следует повернуть небольшой черный патрона против часовой стрелки и достать его из корпуса. Затем просто вытащить старую лампу габарита и установить в патрон новую.

Затем вставить патрон в фару и повернуть по часовой. Замена лампы противотуманных фар Спортейдж 3 В противотуманке Kia Sportage III стоит на самом деле не одна, а целых 2 лампочки — одна главная ее замена и показана на фото , а вторая, так называемая поворотная, перегорает очень редко, поскольку мало работает, лишь когда включен ближний свет, поворотник и скорость составляет до 40 км.

Лампочка ПТФ Спортейджа находится ниже всех остальных, в отдельной фаре.

Светодиодные лампы на Киа Спортейдж 4

Вытягивается после поворота против часовой стрелки. При замене противотуманной лампочки на Sportage 3 с цоколем H8 35 Вт на более мощную H11 на 55 ватт нужно учитывать, что они различаются не только цоколем, но и высотой, и размером, поэтому изменяется световой поток, ведь отражатель рассчитывается только под определенные лампы. Если вы используете ПТФ в качестве дневных ходовых огней или же просто вас не устраивал жёлтый цвет ваших штатных ламп , то можно поставить светодиодную H27 будет очень ярко светить холодным белым цветом.

А именно подберём и заменим лампы в бардачке, багажнике, заменим потолочное освещение на первом ряду сидений и в плафоне центрального освещения салона.

Для замены ламп вам понадобится инструменты для снятия обшивки салона. С ними вы сможете сделать замену аккуратной, не повредив и не поцарапав пластик и мягкие такни отделки.

замена ламп ближнего света на Kia Sportage 3

Замена ламп в фарах, габаритных фонарях, указателях поворота и фронтальных противотуманках

ОСТОРОЖНО. Галогенные лампы В галогенных лампах содержится газ под давлением, который может вызвать разлет осколков стекла при повреждении лампы

Всегда проявляйте необыкновенную осторожность при воззвании с ними, не допускайте возникновения царапин и других механических повреждений. Не допускайте попадания жидкостей на включенные лампы. Не следует касаться стеклянных частей ламп нагими руками. Остатки масла могут привести к перегреву и взрыву пробирки лампы.

Отстегните фиксатор лампы фары. Для этого нажмите на его конец и сдвиньте его ввысь. 7. Извлеките лампу из фары. 8. Установите новейшую лампу и защелкните фиксатор, совместив его с выемкой на лампе. 9. Подсоедините разъем патрона лампы фары. 10. Установите крышку лампы фары, повернув ее по часовой стрелке. 11. Подсоедините разъем питания в задней части фары. 12. Установите фару на кузов автомобиля. Но, по сути все намного проще, что-бы поменять лампочки в фаре не надо откручивать и доставать фару, потому-что места хватает что-бы сделать это без излишних движений, естесственно перед заменой не забудьте отключить провод питания поначалу от фары, потом от лампочки, что-бы отсоединить его необходимо надавить на особое место и немного потянуть от фары.

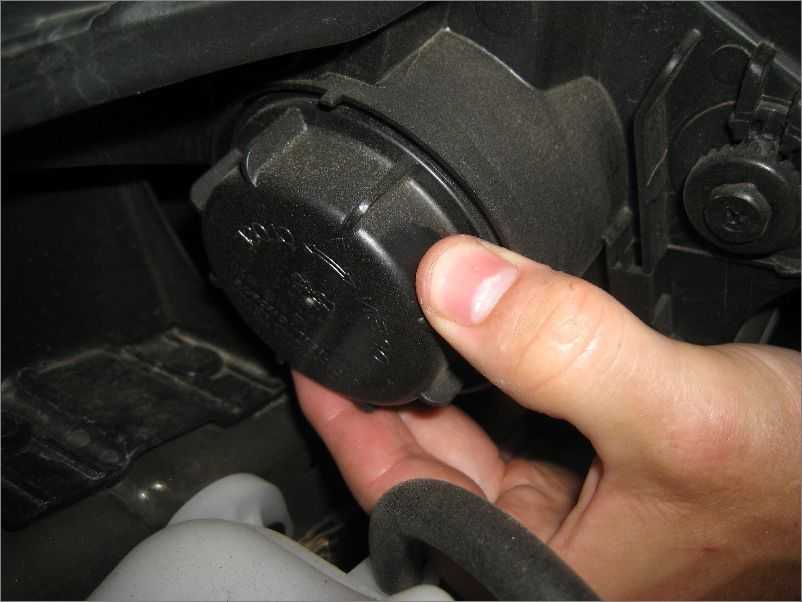

Потом откручиваем крышку против часовой стрелки. Далее мы увидим металлической проволочный фиксатор, что-бы высвободить лампочку нажмите на ушко и отведите проволоку на право. потом потяните ее на себя (не откручивайте болт который держит этот фиксатор, он не помешает освобождению лампочки из патрона). (Изображения перевернулись, некий скачайте и переверните в редакторе что-бы поглядеть) Какая же лампочка установлена в ближнем свете в Kia sportage 3?

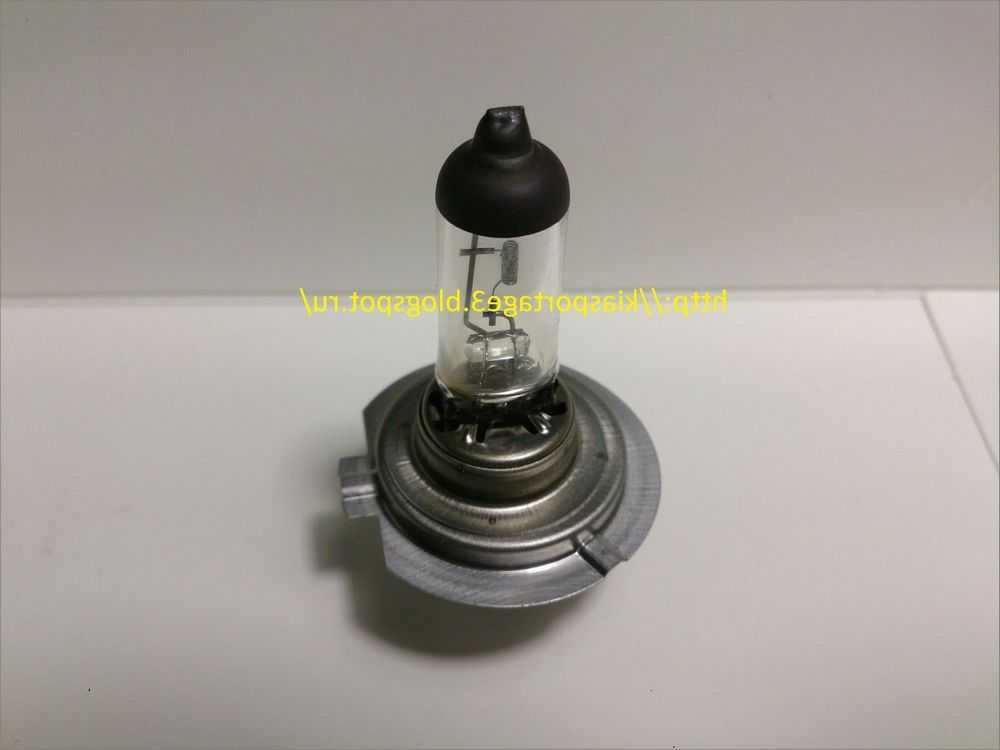

Галогенная лампа Philips H7 12V 55W DOT 12972LL Хоть какой современный легковой либо грузовой автомобиль можно обслуживать и чинить без помощи других, в обыкновенном гараже. Все что для этого будет нужно набор инструмента и заводское управление по ремонту с подробным (пошаговым) описанием выполнения операций. Такое управление должно содержать типы используемых эксплуатационных жидкостей, масел и смазок, а самое главное моменты затяжки всех резьбовых соединений деталей узлов и агрегатов автомобиля.

Замена ламп в салоне спортейдж 3

В салоне корейского кроссовера Kia Sportage третьего поколения есть потолок, отвечающий за индивидуальное освещение. Менять все источники света в салоне тоже самое. Алгоритм действий следующий:

Отделка вставляется отверткой с плоским жалом и вытягивается из сиденья в обшивку потолка. Поднимите полупрозрачную крышку с помощью плоской отвертки. Снимаем крышку. (ссылка на источник изображения)
Расходник, отвечающий за внутреннее освещение, устанавливается между двумя опорами. Его необходимо снять и заменить в случае исчерпания. Старое вынимается, а новое вставляется. (ссылка на источник изображения)
После монтажа потолок возвращается на место.
Поставим крышку на место. (ссылка на источник изображения)

Установка диодных ламп Partol H7 в ближний свет фар линз на KIA Sportage без переделок (2018 год)

В этом видео я покажу как установить без лишних сверлений крышки фар, диодов Partol 50 Вт H7 в ближний свет линз.

Теперь, на счет замены лампочек без демонтирования фар. Галогеновые лампы, замена фара ближнего света чип-тюнинг форд куга-2 Это возможно, ведь пространства там более чем, для того, чтоб рука свободно смогла пролезть и изъять лампу

Но, в таких ситуациях нужно соблюдать осторожность

Для этого нужно отключить питание от фары и от лампы сзади фары. Сгорела лампа ближнего света замена лампы ближнего света рено- сценик 1.4 16v. Далее сделать абсолютно тоже, что и в описании выше, только без изъятия защиты блок-фары.

Какую лампу выбрать в ближний свет

На рынке огромное количество предложений от разных производителей ламп типа H7. Это и светодиодные лампы и обычные галогенки с увеличенным световым потоком, и просто более мощные 100 ваттные лампы.

Светодиодные лампы H7

Светодиодные лампы типа H7

Светодиодные, конечно, если это не дешевый Китай, будут светить ярче остальных. Но при этом вы, скорее всего, будете слепить встречных водителей. Также, свет от таких ламп будет менее однородным, с пятнами. Это происходит из-за конструктивных особенностей лампы, а именно — расположения светодиодов.

Лампы с увеличенной светоотдачей

Все крупные производители ламп имеют серии с повышенной яркостью, при этом мощность лампы остается 55 Вт.Osram Night Braker Plus, Philips Vision plus, и им подобные. Надписи на этикетках обещают плюс 30 – 50% светового потока по сравнению со штатными. Свет таких ламп обычно имеет более холодный оттенок, приближенный к белому, но до ксенона, даже с температурой 4300K, им далеко.

Я устанавливал такие более яркие лампы на разные автомобили. Общее впечатление от них — действительно немного более холодные и яркие, но не настолько как обещает реклама на упаковке. Их большой минус — непродолжительный срок службы. Перегорают раз в 1 – 3 месяца, что вместе с их высокой ценой делает покупку таких ламп бессмысленной тратой денег.

Лампы с увеличенной мощностью

Их еще называют раллийные лампы. Светят действительно лучше. Они бывают и 80 ваттные и 100 ваттные. Категорически не рекомендую их к установке в любую, не предназначенную для этого фару. Из-за большей мощности со временем плавятся разъёмы либо даже отражатели, а далее — замена фары.

В стоке в противотуманной фаре на Киа Спортейдж 3 стоят обычные лампы накаливания H27. Толку от этих ламп практически нет, тем более со штатным ксеноном они совсем не смотрятся.

Было решено их менять на более современные Led диоды с белым свечением. По протекции владельцев Спортажей приобрёл диоды на китайском сайте. Обошлись в 2300 рублей, на вид достаточно качественные. Упакованы отлично. Которые покупал сейчас уже не продаются, но можно найти примерно такие же но даже дешевле, и ни чем не хуже: здесь. При заказе указать цоколь: 880-881.

Замена ламп в противотуманках Спортажа

Поменять лампочки в ПТФ на Sportage 3 не совсем просто! Во первых силиконовая прокладка, которая шла с диодами — слишком толстая, пришлось менять на прокладки со штатных ламп. Тогда диоды встали как родные, очень плотно!

В левой ПТФ (по ходу движения) поменять проще. Делается это через верх, ни чего откручивать не надо. А вот в правой придётся повозиться. Мы меняли на подъёмнике, пришлось вывернуть колесо, открутить пыльник (или его ещё называют локер, подкрылок) отогнуть, и только тогда получаем доступ к противотуманной фаре. Если без подъёмника, то придётся поднять правую сторону домкратом и снять колесо.

Фото делал в гараже с освещением по этому сложно передать. Но видно что свет теперь белый, а не желтый как в стоке.

Диоды супер яркие. Самая фишка их это движение по тёмным дворам, видно всё как белым днём. Пробовали как они светят встречным — нормально, водителей не слепят.

Светят они больше в стороны чем вперёд. Как бы весь свет идёт на обочины, с одной стороны это хорошо, но я хотел немного другого результата, чтобы ещё и передок освещали. Но в общем я доволен.

Рейтинг статьи:

Источник

Замена шильдиков KIA Sportage + ОТЧЁТ по замене

В инете не одного отчёта не нашёл, поэтому решил сделать.Вы спросите, для чего я поменял их? Захотелось, вот и поменял! Ну не привлекают меня оригинальные!Данные шильды я приобрёл, на всем известном аукционе.В комплекте идёт три шильда-на руль, корму и на решётку радиатора.Два последних одинаковые по размерам.Устанавливаются они приклеиванием на двухсторонний скотч.Вот они:

Знал я как меняется только шильд на корме.Он приклеен на двух сторонний скотч.Про остальные я не чего не знал.Так, только поверхностно.Решил начать с кормы.

Берём пластиковую карту(в моём случае карта на скидку) и по краю шильда, где она подлезет, подсовываем её.

После того как карта подлезла под шильд, делаем ею поступательно-режущие движения и углубляемся.

Для того, чтоб не поцарапать кузов, подкладывал тряпку.

По мере отделения шильда от кузова, его надо тянуть на себя руками.Это очень не удобно и я для этого использовал отвёртку.Но так же картой режем двухсторонний скотч.

Отдираем шильд и видим такую ужаснуюю картину.

Большие остатки од двухстороннего скотча убираем руками.Он хорошо убирается.

После уайт спиритом очищаем кузов от оставшегося клеющего состава.

Берём новый шильд, прикладываем к месту приклеевания.Смотрим, оцениваем, как его ровно надо приклеить.Обезжириваем место приклеивания, отдираем с шильда защитный слой и клеим.В итоге получаем вот такой результат.

Переходим к радиаторной решётки.Почему то я подумал, что тут шильд так же приклеен на двух сторонний скотч.Картой у меня подлезть не получилось и я полез отвёрткой.

Но потом понял, что крепиться он механически из внутри решётки.Пришлось снять пластиковую панель над радиаторами.Шильд крепиться на один саморез и четыре защёлки.Тут пришлось воспользоваться крестовой отвёрткой с самой короткой ручкой и плоской, чтоб отстегнуть защёлки.

Дальше так же как и с шильдиком кормы.Примеряем.Обезжириваем и клеим.Да, у всех шильдиков на лицевой стороне наклеена транспортировачная плёнка.Её тоже снимаем.

После всех манипуляций любуемся.

Переходим к рулю.По слухам я знал, что меняется он только с его поломкой.Так же думал, что на двухсторонний скотч.Думал надо подушку снимать.Но решил для начало попробовать поддеть отвёрткой и у меня это получилось.

Оказалось, он алюминиевый.И чтоб его поддеть, нужно немного замять его.Ну и фиг с ним.Всё равно будет валяться, если не выкину.Ну а дальше его оттягиваем…

и снимаем.Крепиться он внутри подушки, шестью ножками, которые не сколько не мешают его вытащить.

Далее проделываем те же операции, что с кормой и решёткой радиатора.В итоге

Замена лампы противотуманных фар спортейдж 3

В противотуманке Kia Sportage III стоит на самом деле не одна, а целых 2 лампочки — одна главная (ее замена и показана на фото), а вторая, так называемая поворотная, (перегорает очень редко, поскольку мало работает, лишь когда включен ближний свет, поворотник и скорость составляет до 40 км).

С левой противотуманкой, как правило, вопросов по замене не возникает, поскольку там вполне свободный доступ и с подкапотного пространства, а вот замена правой «туманки» вызывает трудности (будет мешать бачок омывателя), для её замены приходится откручивать и оттягивать подкрылок, чтобы выкрутить и вставить новую лампу снизу.

Если вы используете ПТФ в качестве дневных ходовых огней или же просто вас не устраивал жёлтый цвет ваших штатных ламп ), то можно поставить светодиодную H27 будет очень ярко светить холодным белым цветом.

Правила замены автомобильных ламп

Для замены освещения в Киа Спортейдж 4, нужно обратиться в сервисный центр или воспользоваться специальным инструктажем. А вот несколько полезных рекомендаций.

Что следует учесть, устанавливая ксеноновое освещение:

осмотреть составные части комплекта, чтобы удостовериться в отсутствие дефектов;
в соединении контактов – изоляция должна быть цельной, без окисления;
перед установкой рекомендовано протереть лампу спиртом, чтобы обезжирить.
обращаться с лампами для Киа Спортейдж поколения 4 нужно очень аккуратно и стараться не трогать их голыми руками;
установку выполнять только сухими и чистыми руками, иначе можно получить удар током;
работу нужно выполнять исключительно в затемненных очках, чтобы не травмировать глаза.

Что следует учесть, выполняя установку галогенного света в Киа Спортейдж 4:

Для работы следует взять перчатки или салфетку. Материал может быть любым

Главное, чтобы он не оставлял волокон;
При контакте стекла и голой кожи, нужно протереть поверхность мягкой салфеткой, смоченной в спирте;
Следует соблюдать осторожность в работе с ними, иначе такие лампочки прослужат очень недолго.
Следует запомнить, что лампы галогенного света слишком чувствительны к грязи. Температура лампочки способна попросту сжечь любую грязь на стекле

Но взамен оставшиеся следы понизят светоотдачу, и в дальнейшем это способно привести только к тому, что поверхность потрескается.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Вариант для «самоделкиных»

Есть более «гуманный» вариант контроля расходования омывающей жидкости. Заключается он в установке внутри салона кнопки включения форсунок омывателя строго по команде водителя.

В результате такой доработки схемы включения, вы получите:

Контроль за работой омывателей фар;
Контроль за уровнем омывающей жидкости (воды или «незамерзайки» в зимний период).

Инструкция по реализации данного решения следующая:

Приобрести и установить кнопку на панели;
Подключить подсветку к штатной сети автомобиля;
Вывести на нее цепь управления мотором омывателя фар.

Совет: останавливаться на установке кнопки в пустую заглушку, мы не будем в данной статье, т.к. сама процедура очень простая.Главное – не спешить и сделать все аккуратно.

Для этого вам понадобятся следующие материалы и инструменты:

4 метра провода;
Кнопка с подсветкой;
Изолента;
Острый нож;
Крестообразная отвертка.

Открываете капот и снимаете клемму с АКБ.

Затем добираетесь до бачка омывателя фар и приступаете к работе:

Отсоединяете гофрированный кабель с моторчика;

Обращаете внимание на цвет проводки, расположенной внутри;
Находите этот провод в жгуте проводов, подходящих к блоку предохранителей;
Убеждаетесь, что нужный провод подходит именно к реле защиты омывателей фар.

Именно в разрыв этой цепи мы и будем подключать нашу кнопку.

Выбирайте место, где удобнее всего врезаться и приступайте к работе:

От кнопки внутри салона протяните в подкапотное пространство подключенные провода;
Разрежьте штатный провод;
Один конец прикрутите к первому проводу от кнопки;
Соответственно второй – ко второму;
Заизолируйте с помощью изоленты место врезки;
Упрячьте в гофру провод;

Подсоедините обратно на мотор омывателя клемную колодку;
Подключите аккумулятор;
Проверьте работу омывателя фар.

В результате такой переделки вы получаете полностью работоспособную систему очистки фар, но работающую под вашим полным контролем:

Очистка фар струей воды происходит при нажатии на кнопку внутри салона;
Использование омывателя лобового стекла не активирует очистку фар во всех режимах из работы (включен ближний свет или не включен).

Замена лампы противотуманных фар спортейдж 3

Замена ламп в Kia Sportage 3 ( | | |) SL

Потом стягиваем фару на себя.

LED лампы головного света с Алиэкспресс

В противотуманной фаре у Спортэджа стоят две лампы. Одна- так именуемая поворотная, вторая- светит повсевременно при включенных ПТФ. Что касается основной лампы ПТФ, то подменять её будем последующим образом:

Лампы на крышке багажника

Блок размещен в дверце багажного отделения Kia Sportage 3. Замена лампочки не представляет проблем, необходимо только поддеть крышку блока, отключить разъем и извлечь патрон. Установка делается в оборотном порядке.

Для доступа к световому элементу в блок-фаре которая находится в двери багажника, довольно снять защитную крышку и отсоединив разъем, вытащить патрон с лампочкой. (ссылка на источник изображения)

Замена ламп в передней блок фаре

Особенность Киа Спортейдж третьего поколения в том, что есть возможность заменить лампочки, не разбирая предварительно фары, а значит, процесс значительно упрощается. Единственное, что заменить стоп-сигналы и другие осветительные приборы на задней панели можно только разобрав фонарь. В противном случае затруднений возникнуть не должно.

Меняем лампы ближнего и дальнего света Kia Sportage 3

Ближний и дальний свет Kia Sportage 3

Замена ближнего света на кроссовере Киа Спортейдж 3 выполняется следующим образом. Снимается крышка фары, для этого ее поворачивают влево до упора. Открывается доступ к разъему, который можно снять, потянув на себя. Лампа удерживается пружинным зажимом, который необходимо отпустить.

Снимаем крышку фары, снимаем электрический разъем, отцепляем пружину, удерживающую лампу, и заменяем ее. (ссылка на источник изображения)

Направление свечения будет зависеть от правильной установки нового расходного материала, поэтому важно правильно вставить лампу. Таким же образом обновляется дальний свет

Блоки, отвечающие за свечение лампочек, помечены надписью CAN. Дело в том, что предохранителя, защищающего схему, нет, а вместо него предусмотрена микросхема, обесточивающая осветительные приборы при ее замыкании. Еще можно на кроссовер поставить ксенон.

Габаритные огни

Передние габариты Киа Спортейдж 3 установлены под крышкой, за которой крепится дальний свет. Для замены патрон габаритных огней вытаскивается из сиденья. Возможно, будет легче извлечь картридж, если сначала отсоединить разъем от дальнего света. У лампочки нет цоколя, но можно установить светодиод.

Потяните за коричневые провода, чтобы снять лампочку размера (ссылка на источник изображения)

Поворотники

Замена поворотников на Киа Спортейдж 3 осуществляется следующим образом:

Капот автомобиля открывается и встает на место.
Капот автомобиля открывается и запирается (Ссылка на источник изображения)
Патрон извлекается из светового узла (поверните налево).
Снимаем картридж с блока проектора, повернув его влево. (ссылка на источник изображения)
Свет также поворачивается и вытягивается. На его место ставится новый.
Включаем лампочку и снимаем. Ставим вместо него новый. (ссылка на источник изображения)
Картридж возвращается на место.
Вставьте новый и поверните картридж по часовой стрелке (Ссылка на источник изображения)
