Замена двигателя ваз 2110, 2111 и 2112

Очистка клапанных каналов

Чтобы снять любой клапан, потребуется удалить распредвал. Все винты на корпусе подшипников надо отворачивать равномерно, а затягивают их с усилием 10 Н*м. Гидрокомпенсатор можно будет удалить магнитом, а затем клапан рассухаривают, сжав пружину съёмником (см. фото).

Как удалить клапан

В каналах клапанов может находиться нагар. Его счищают:

  • Плоской отвёрткой;
  • Шлифовальным войлоком.

Притирку проводят так: на клапан одевают патрубок из резины, наносят пасту с алмазной крошкой (одну каплю), затем клапан вдавливают в канал и прокручивают. Можно будет поменять и маслосъёмные колпачки (2112-1007026). Тут не обойтись без специального съёмника.

Съёмник для колпачков

На любом авто, в том числе на ВАЗ-2112, ремонт ГБЦ сводится к чистке и проверке, а также к исправлению дефектов геометрии. В последнем случае речь идёт о фрезеровке. Наличие трещин и сколов – повод для замены, а не для ремонта.

Небольшой фотоотчёт

Прогоревший клапан видно сразу.

Прогорел один клапан в цилиндре 2

В каждом клапанном канале обнаружился нагар.

Слой нагара в каналах ГБЦ

Ремонт: чистка всех каналов, замена клапана с выполнением притирки. Непосредственное выполнение ремонта ГБЦ ВАЗ 2112 потребует несколько операций, в которых необходимо некоторое специальное оборудование. Конечно, в домашних условиях нет такой возможности, и автолюбители просто проводят замену изношенных деталей. Далее, рассмотрим процесс ремонта головки блока, а также некоторые нюансы, связанные с этой работой.

Подробная инструкция разборки и ремонта двигателя ВАЗ 2110:

2. Снимаем с двигателя сцепление.

3. Снимаем натяжной ролик, ремень привода распределительного вала и дистанционную шайбу, которая установлена под натяжным роликом.

4. Снимаем с распределительного вала зубчатый шкив.

5. Осуществляем отвинчивание четырёх болтов, тремя из которых прикреплён водяной насос. Откручиваем гайку крепления на задней крышке ремня привода распределительного вала и снимаем крышку.

6. Чтобы снять водяной насос, вставляем отвёртку между блоком и фланцем корпуса насоса и таким образом сдвигаем его с посадочного места. Выполнив эти операции, снимаем водяной насос.

7. С блока цилиндров снимаем головку.

8. Отвинчиваем болты (их 16 штук) крепления масляного картера, затем вместе с прокладкой снимаем его.

9. Отвинчиваем болты (их 3) крепления маслоприёмника и снимаем его. Имейте в виду, что под головками болтов наличествуют пружинные шайбы.

10. Отвинчиваем в масляном картере болт, которым прикреплён датчик уровня масла. Не забывайте о том, что под головкой болта наличествует пружинная шайба. Вынимаем датчик из блока цилиндров, при наличии необходимости можно прокрутить коленвал так, чтобы его противовес не препятствовал выниманию датчика.

11. Затем осуществите поворот коленвала так, чтобы поршень, который снимается, попал в НМТ (нижнюю мёртвую точку). Необходимо отвинтить две гайки крепления для снятия крышки шатуна.

12. Теперь снимаем крышку шатуна. В случае, когда демонтаж крышки осуществить сложно, можно предварительно стронуть её лёгкими ударами молотка. Может быть, что номер цилиндра на крышке будет незаметным, в таком случае следует промаркировать крышку номером цилиндра.

13

Используя ручку молотка, проталкиваем шатун внутрь цилиндра, затем осторожно вынимаем из цилиндра поршень с шатуном. В процессе нужно следить, чтобы нижней головкой шатуна не коснуться зеркала цилиндра, поскольку таким образом можно повредить его

Остальные поршни снимаем тем же способом.

14. Если нужно снять поршень с шатуна, то маркируем его номером цилиндра, чтобы при осуществлении их установки не перепутать. На шатуне так же, должен быть номер цилиндра: если его не видно, то маркируем и шатун.

16. Отвинчиваем болты (их 6), снимаем держатель заднего сальника коленвала и прокладку. Помните, что под головками болтов наличествуют пружинные шайбы.

17. С коленчатого вала, снимаем зубчатый шкив. В случае, когда в пазу колен вала шпонка сидит не плотно, обязательно её вынимаем, чтобы не потерялась.

18. Отвинчиваем шесть болтов, под головками которых наличествуют пружинные шайбы, и снимаем масляный насос и прокладку.

19. Осуществляем отвинчивание болтов крепления на пяти крышках (на каждой по 2 болта) коренных подшипников.

21. Снимаем коленвал автомобиля ВАЗ 2110.

22. Осуществляем снятие на средней опоре упорных полуколец коленвала.

23. Если не планируется замена вкладышей, то по мере снятия, вынимаем их из постелей блока и из крышек коренных подшипников.

24. На нерабочей стороне маркируем вкладыши относительно постелей и крышек.

25. При наличии необходимости в снятии опор двигателя и кронштейнов генератора, отвинчиваем болты (3 штуки) их крепления и снимаем подводящую трубу водяного насоса, отвинтив её крепление.

26. Снимаем поршневые кольца с использованием специального съёмника. Если нет такого приспособления, то снимаем кольца с поршня, разжав аккуратно замки колец.

27. Снимаем с поршня двигателя авто разжимную пружину маслосъёмного кольца.

28. Стопорные кольца, которые удерживают поршневой палец, снимаем с обеих сторон поршня. В бобышках поршня с целью удобства снятия колец предусмотрены выемки.

29. Используя подходящую оправку, выталкиваем палец из поршня, затем снимаем поршень с шатуна.

30. Из шатуна и его крышки вынимаем вкладыши. В случае, когда они остались на коленвале, снимаем их с вала. Если не требуется замена вкладышей, то по мере снятия маркируем их относительно номеров крышек и шатунов.

На этом процесс разборки двигателя ВАЗ 2110 завершён. Удачного завершения ремонта.

Как выбрать где и у кого капитально ремонтировать двигатель ВАЗ 2110?

Первыми, кто может предоставить подобные услуги, официальные сервисные предприятия, обширная сеть которых существует на территории страны. В этом случае гарантировано использование оригинальных запасных частей, профессионального инструмента и оборудования. Персонал таких предприятий, несомненно, имеет колоссальный опыт и обладает необходимыми знаниями для осуществления ремонта.

Если по какой-то причине, необходимо выбрать другую кампанию, в первую очередь необходимо получить сведения о наличии лицензий на выполнение подобного ремонта, а также оснащенности мастерских необходимым оборудованием и приспособлениями

Наличие опыта работы на рынке ремонтных услуг также очень важно при выборе того, кто будет выполнять работу

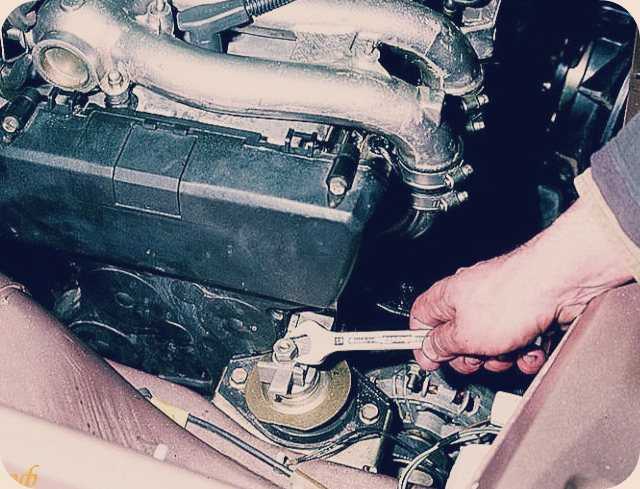

Замена конструкционных подушек крепления двигателя: теория и практика

Крепление двигателя представляет собой стальную опору на каучуковой подушке. Несмотря на то что каучук – очень надежный материал, после большого пробега лучше обновить крепеж, что продлит срок службы двигателя. Характерным проявлением износа подушек является неприятное дребезжание, машина начинает себя вести как консервная банка с монетами. Если имеют место такие проявления, нужно менять каучуковые подушки.

Еще раз проверить правильность предположения об износе можно, открыв капот. Приложите руку к работающему двигателю. Если дребезжание интенсивное – обязательно поменяйте подушки. Вывод очевиден, так как каучуковые подушки должны не только надежно удерживать, но и поглощать вибрации работающего агрегата. Если этого эффекта нет, данный конструкционный элемент значительно изношен и не выполняет своих функций.

Тюнинг и ремонт ВАЗ 2110

Тюнинг двигателя ВАЗ 2110. Как сделать тюнинг двигателя своими руками? Каждый автолюбитель хочет сделать свою «ласточку» самой уникальной, да и вообще самой лучшей по всем показателям. Одни ограничиваются установкой пластмассовых спойлеров, от которых, в принципе, никакой пользы, да и не всегда они смотрятся красиво. Другие – делают из своего автомобиля «новогоднюю елку» — устанавливая лампочки, куда только можно и нельзя. Ну а некоторые, погружаются с головой в мир внутреннего тюнинга: меняют и дорабатывают все: подвеску, ходовую, двигатель, вкладывая зачастую больше средств, чем стоил его стоковый автомобиль. Данная статья не об одном из вышеперечисленных случаев. Здесь мы хотим рассказать как сделать тюнинг двигателя ВАЗ 2110 своими руками, причем не вкладывая больших денег. 1

До начала всяческих доработок двигателя, хочется упомянуть об одной маленькой, но очень важной детали. И это воздух! Увеличивая момент и мощность нашему ВАЗику понадобится больше воздуха

Я думаю это всем ясно, и вдаваться в химию и физику не будем. Так вот, выкидываем наш штатный воздушный фильтр и ставим вместо него фильтр «нулевого» сопротивления. Выглядит он вот так:

Кто то может сказать, что все это чушь, и от этого фильтра ничего не меняется. Но это не так, от такой мелкой доработки вашему авто прибавится 8% мощности. Естественно, если на этом все ваши доработки остановятся, то никаких изменений в поведении вашей «десяточки» вы не почувствуете.

2. Идем далее. На пути воздуха после фильтра идет дроссельная заслонка. Так как в мотор нужно подавать воздуха больше, следовательно, родная заслонка с этим делом справляться не будет. На помощь вам придут дроссельные узлы с размером заслонки 52-54 мм.

3. На этом этапе нашему ВАЗику нужно увеличить «объем легких». Легкими авто является впускной ресивер. Благодаря его большему объему подача воздуха в цилиндры будет больше, плюс ко всему будет сглаживаться пульсация воздуха, чем сделает впуск ровнее. После данной доработки ваша ласточка будет охотно откликаться на педаль акселератора даже на оборотах более 5 тысяч.

4. С воздухом разобрались. И вот он самый сложный и главный этап в доработке под названием тюнинг двигателя ВАЗ 2110. Здесь нам нужно добиться правильного газораспределения. За данный вид деятельности отвечает распределительный вал.

Этот этап мы рассмотрим подробно:

А) При впуске. Процесс таков: при опускании поршня, открывается впускной клапан и всасывается нужный объем воздуха. Закрыться клапан должен, по-хорошему, когда цилиндр будет максимально полон. Это происходит при правильной частоте вращения коленвала и положения ДЗ (дроссельной заслонки). Иначе, цилиндр либо будет не полностью наполнен воздухом, либо до закрытия клапана лишний воздух будет стравливаться. Открытие клапана измеряют в градусах поворота коленвала. При штатном распределительном вале, открытие клапана происходит за 5-10 градусов до достижения цилиндром верхней мертвой точки. Закрытие – 20 градусов после прохождения нижней мертвой точки. Видим что, продолжительность работы кулачка равна 200-220 градусов. Чем больше продолжительность работы кулачка, тем больших мощностей можно добиться на высоких оборотах. Высокопроизводительные распределительные валы имеют «продолжительность» 250-300 градусов. Б) При выпуске Здесь работа кулачка заключается в открытии выпускного клапана. Он должен быть открыт и очищен до того, как начнет входить свежая смесь, иначе смесь будет смешиваться. Но в тоже время, он должен открываться и не достаточно рано, так как снизится мощность из-за спуска давления смеси через него. Также кулачек должен вовремя закрыть клапан, так как может получится такая вещь: свежая смесь, которая будет поступать, будет выходить в выпускной коллектор. Нахождение впускного и выпускного клапанов в открытом состоянии одновременно, называют перекрытием клапанов. Это может принести нашему мотору плюсы. Первый, уходящие газы помогают создать вакуум в данном цилиндре, что в свое время ускорит наполнение свежей смеси в цилиндр. К тому же можно помудрить с выхлопной системой и сделать так, что свежая смесь, уходящая в выпускной канал, втянется внутрь при закрытии выпускного клапана. На этом этапе главную роль играет подъем клапанов. На стоке верхняя мертвая точка равна 0,76 мм, а на форсированных до 5 мм. Из вышеперечисленного напрашивается такой вывод: Максимальных мощностей при высоких оборотах достигнуть можно в том случае, чем выше будут подниматься клапана при перекрытии, но в этом случае мощность уменьшается при малых оборотах.

Схема питания двигателя ВАЗ 2110 8 клапанов инжектор

Система питания инжекторного мотора с 8-клапанами (это двигатели 2111 1.5 литра и 21114 1.6 литра) состоит из следующих элементов. Смотрим на изображение далее.

Герметичный бак со встроенным электрическим насосом для топлива, который постоянно обеспечивает необходимое давление в рампе. В рампе расположены форсунки, которые и впрыскивают топливо в двигатель. При этом процессом управляет электроника, которая отправляет импульс на электромагнитный клапан форсунки, он открывается и топливо впрыскивается в камеру сгорания, а за счет механической возвратной пружины, форсунка закрывается, перекрывая подачу топлива. Давление, которое создается в топливной системе инжектора, составляет около 3 атмосфер. Собственно без этого не один инжекторный двигатель не работает, особенно если топливная система не герметична.

Стоит отметить, что в инжекторном двигателе ВАЗ 2110 8 клапанов, кроме прочего имеется ряд датчиков, без которых стабильная работа двигателя не возможна, это датчик концентрации кислорода, датчик массового расхода воздуха, датчик положения дроссельной заслонки. Данные с датчиков в постоянном режиме передаются в блок управления двигателем, который представляет собой вычислительный модуль запрограммированный на определенный режим работы двигателя. Именно этот блок и определяет, когда и сколько топлива необходимо впрыснуть в камеры внутреннего сгорания двигателя. Некоторые умельцы даже перепрограммируют этот блок, делая мотор ВАЗ-2110 более мощным, однако такой агрегат одновременно становится и более прожорливым.

Семейство ВАЗ-2110 в деталях. Борьба противоположностей — журнал За рулем

Семейство ВАЗ-2110 в деталях. Борьба противоположностей

ИСТОРИЯ МОДЕЛИ 1995 год. Начало производства седана VAZ 2110. Двигатели — бензиновые, Р4, 8-клапанные 1,5 л, 51 кВт/69 л.с. и 53 кВт/ 72 л.с. Коробка передач — М5, привод — передний.

1996–1997 годы. Новые модификации двигателя 1,5 л, отличающиеся мощностными и экологическими показателями.1998 год. Начат выпуск универсала VAZ 2111. На часть автомобилей устанавливается новый 16-клапанный двигатель модели 2112 — 1,5 л, 69 кВт/94 л.с.1999 год. Начат выпуск 5-дверного хэтчбека VAZ 2112.2004 год. Часть автомобилей комплектуют новыми бензиновыми двигателями VAZ 21114 — Р4, 1,6 л, 60 кВт/81 л.с. (8-кл.) и 21124 — 72 кВт/100 л.с. (16-кл.).

Автомобили «десятого» семейства ВАЗа — в лидерах продаж, хороший спрос на них и на вторичном рынке.

Вместе с тем многих покупателей они настораживают. Мнения владельцев противоречивы: одни хвалят ВАЗы за надежность и дешевизну обслуживания, другие мечтают избавиться от рассыпающегося «конструктора» чуть ли не даром. Придорожным сервисам выгодно поддерживать репутацию «машинокомплекта»: «Детали-то мы поменяем, но лучше автомобиль не станет» — какой, дескать, с нас спрос!

Разберемся же вместе, стоит ли покупать подержанный VAZ 2110, 2111 и 2112, на что смотреть при покупке и каких затрат ожидать в эксплуатации.

ПО ЛЮБВИ И ПО РАСЧЕТУ

С формальной точки зрения «десятка» — вполне современный продукт, что бы там ни говорили о дизайне, эргономике и качестве отделочных материалов. Оказалось, даже европейцы готовы закрыть глаза на огрехи сборки, когда им предлагают удобный и динамичный семейный автомобиль, экономичный и экологически чистый, за полцены западного одноклассника. Да, пока на «десятках» нет ABS и подушек безопасности, но на российский рынок и далеко не все «иностранцы» попадают с таким оснащением. Будем реалистами.

Пожалуй, один из главных козырей этих машин — низкий расход топлива. Шесть литров на сотню за городом — отнюдь не рекорд. Другой не менее важный плюс — ремонтопригодность (в первую очередь это относится к восьмиклапанным двигателям 1,5 л) и сравнительно невысокая требовательность к качеству топлива.

Заметим, что и каталитический нейтрализатор, и лямбда-зонд здесь работают даже дольше, чем на иных иномарках.

Но далеко не все покупают эти машины ради экономии. Совсем наоборот: устанавливают «спортивную прошивку», «нулевой» фильтр, выкидывают нейтрализатор и «зажигают» по полной программе. Что ж, «десятка» действительно неплохой объект для тюнинга. Здесь есть что улучшать, особенно в плане управляемости, а опыт доводки, в том числе и до полноценного спортивного автомобиля, накоплен немалый. Запчасти же куда дешевле, чем на иномарку, поэтому и цена ошибки намного ниже.

Наконец, третья группа — «дачники». Конкурентов у VAZ 2111 в его ценовой нише нет. За «кузовок» сзади можно простить и плохой обзор через стекло пятой двери, и шумные обивки, и бензиновый запашок в салоне. К счастью, от него не так сложно избавиться — достаточно удалить двухходовой клапан в пробке бензобака (рано или поздно он выходит из строя на многих машинах).

ВОСЕМЬ ИЛИ ШЕСТНАДЦАТЬ?

www.zr.ru

ВАЗ 2110 инжектор двигатель, схема работы

Силовые агрегаты с инжектором отличаются от карбюраторных версий принципом подачи топлива в камеру сгорания бензинового двигателя. Если карбюраторному двигателю необходимо “всасывать” топливо из камер карбюратора, то в инжекторном варианте топливо впрыскивается под давлением посредством форсунок. Это на много экономичнее, поскольку электромагнитные клапана форсунок пропускают только необходимое количество топлива и не каплей больше. За этим чутко следит электроника, которая дает команды пользуясь информацией от различных датчиков, после анализа всех данных подается необходимый импульс в форсунку и она снабжает топливом двигатель. При этом весь процесс происходит практически мгновенно. Далее подробная схема работы ВАЗ 2110 инжектор двигатель.

  • 1 – реле зажигания
  • 2 – аккумуляторная батарея
  • 3 – выключатель зажигания
  • 4 – нейтрализатор
  • 5 – датчик концентрации кислорода
  • 6 – форсунка
  • 7 – топливная рампа
  • 8 – регулятор давления топлива
  • 9 – регулятор холостого хода
  • 10 – воздушный фильтр
  • 11 – колодка диагностики
  • 12 – датчик массового расхода воздуха
  • 13 – тахометр
  • 14 – датчик положения дроссельной заслонки
  • 15 – контрольная лампа «CHECK ENGINE»
  • 16 – дроссельный узел
  • 17 – блок управления иммобилайзером
  • 18 – модуль зажигания
  • 19 – датчик температуры охлаждающей жидкости
  • 20 – контроллер
  • 21 – свеча зажигания
  • 22 – датчик детонации
  • 23 – топливный фильтр
  • 24 – реле включения вентилятора
  • 25 – электровентилятор системы охлаждения
  • 26 – реле включения электробензонасоса
  • 27 – топливный бак
  • 28 – электробензонасос с датчиком указателя уровня топлива
  • 29 – сепаратор паров бензина
  • 30 – гравитационный клапан
  • 31 – предохранительный клапан
  • 32 – датчик скорости
  • 33 – датчик положения коленчатого вала
  • 34 – двухходовой клапан

Важнейшим элементом системы питания инжекторного мотора “десятки” является электрический бензонасос, который расположен в баке, именно он постоянно обеспечивает необходимое давление в рампе с форсунками, через которые топлива подается во впускные коллекторы. Работает бензонасос в ВАЗ 2110 инжектор довольно шумно. Достаточно вставить ключ зажигания и повернуть его, как в салоне автомобиля послышится характерное “жужжание” электро бензонаноса. Если вы не слышите жужжания, перед пуском двигателя, а мотор при этом еще не заводится, значит бензонанос неисправен. А следовательно завести инжекторный двигатель с “толкача” не получится, ведь давления в рампе и форсунках все равно нет, значит и топливо не будет подаваться.

Ремонт и обслуживание инжекторных моторов требует специального диагностического оборудования. На ВАЗ 2110 устанавливались в основном инжекторные двигатели рабочим объемом 1.5 и 1.6 литра, как 8-ми, так и 16 клапанные версии. Далее приведем краткие характеристики этих моторов в таблице ниже.

Модель двигателя
Рабочий объем Количество клапанов Мощность л.с.(кВт) Крутящий момент Нм
ВАЗ 2111 1499 см3 8 76 (56) 115.7
ВАЗ 2112 1499 см3 16 93.5 (69) 128
ВАЗ 21114 1596 см3 8 82 (60) 125
ВАЗ 21124 1596 см3 16 89 (65.5) 131

Самый мощный мотор из всех, что устанавливались на “десятку”, это инжекторный 16-клапанник ВАЗ-2112 объемом 1.5 литра. Однако данный силовой агрегат имеет один недостаток, если рвется ремень ГРМ, то поршня встречаются с клапанами, что приводит к серьезному и дорогостоящему ремонту силового агрегата. А качественный ремонт и обслуживание инжекторных моторов ВАЗ-2110 требует специального диагностического оборудования. Часто неисправность одного лишь датчика приводит к нестабильной работе всего двигателя.

Источник

Технические характеристики

Устройство двигателя ВАЗ 2110 8 клапанов достаточно простое. ДВС оснащён ременным проводом газораспределительного механизма. Закрытая жидкостная система позволяет без проблем охлаждать мотор. А датчики и электронный блок управления двигателем проводят контроль работы всех систем.

Итак, силовой агрегат Ваз 2110 инжектор 8 клапанов имеет простую конструкцию, характерную для всех движков АвтоВАЗ, но при этом обладает достаточно высокими техническими характеристиками. Рассмотрим, параметры, которыми обладает восьми клапанный инжектор:

ВАЗ 2111

Наименование Показатель
Объем 1,5 литр (1499 см куб)
Количество цилиндров 4
Количество клапанов 8
Топливо Бензин
Система впрыска Инжектор
Мощность 77 л.с.
Расход топлива 8,2 л/100 км
Диаметр цилиндра 82 мм

Двигатель ВАЗ 2110 1.5 литра имел высокую популярность за счёт простоты конструкции, а также легкого обслуживания ремонта и обслуживания. В 2004 году на территории РФ было продано автомобилей с такими характеристиками больше 1 000 000 экземпляров, а на Украине — почти 250 000 моделей.

ВАЗ 21114

Наименование Показатель
Объем 1,6 литр (1596 см куб)
Количество цилиндров 4
Количество клапанов 8
Топливо Бензин
Система впрыска Инжектор
Мощность 81,6 л.с.
Расход топлива 7,6 л/100 км
Диаметр цилиндра 82 мм

8 клапанный двигатель, который получил применение и на серии транспортных средств Самара 2 и ВАЗ 21101. Объем двигателя, которого составляет 1.6 литров. Модель получила популярность за счёт более высокой мощности и сниженного расхода.

Механическая обработка двигателя

Существенной модернизацией можно назвать механическую обработку внутренней среды мотора.

Можно назвать несколько используемых принципов при тюнинге двигателя:

1. Увеличение объема ДВС приводит к тому, что в двигатель попадает большее количество смеси. Чем больше смеси, тем выше мощность. Именно поэтому проводится расточка блока цилиндров, повышение времени, когда клапан открыт. Подобная работа довольно сложна в исполнении, требует определенны навыков. 2. Также следует учитывать тот момент, что любое сопротивление в системе приводит к падению мощности. Примером можно назвать ситуацию, когда внутренняя сторона цилиндров имеет неправильную форму, происходит завихрение смеси и поршень двигается с усилием – все становится причиной снижения мощности. Именно поэтому другим методом повышения мощности транспортного средства заключается в выравнивании всех поверхностей. 3. Другие элементы системы могут также стать причиной повышения сопротивление ходу штока с цилиндром. Примером можно назвать ребристую поверхность выпускного коллектора, что определяет возникновение сопротивления во время вывода отработанных газов. Газы, которые выводятся с поршня, задерживают движение блока цилиндра, то есть возникает существенное сопротивление, а значит снижается мощность. 4. При недостаточном насыщении смеси топливом существенно падает мощность. ВАЗ 2110 тюнинг двигателя может заключаться в установке современного топливного и масляного фильтра. Также можно встретить другие комплектующие, которые устанавливаются на спортивные автомобили.

Как снять шкив коленвала

При проведение ремонтных работ с двигателем и с околодвигательными деталями, приходится снимать шкив с коленвала, например, для замены шкива или для замены уплотнительных сальников при утечке моторного масла. Казалось бы, простая задача, но с демонтажом шкива с коленчатого вала возникают трудности и не так легко его снять. Поэтому в этой статье рассмотрим, способ, как это можно быстро сделать.

Почему трудно снять шкив

№1. В зависимости от конструкции двигателя марки и модели автомобиля, сложность демонтажа шкива бывает разной. В некоторых машинах есть много места для комфортного проведения ремонтных работы, в некоторых — очень мало свободного места. Элементы конструкции шкива закрывают шкив.

По строению шкивы тоже бывают разные, есть 2 вида:
  • обычные;
  • демпферные.

У демпферных шкивов в конструкции есть доп внешнее кольцо с резинкой, которое поглощает вибрации, микроколебания.

Перед тем, как начать снимать шкив, надо ослабить натяжные гайки-болты, снять ремень генератора и гидроусилителя (ГУР).

№2. В заводской сборке, шкив сажается на коленчатый вал двигателя, прижимается болтом или гайкой и затягивается с большой силой сжатия. Таким образом, заводская сборка очень крепкая. Поэтому, если ни разу не снимали шкив, то демонтировать в первый раз будет сложнее.

Кроме затяжки с максимально допустимой силой специальным динамометрическим ключом, в процессе эксплуатации, двигатель сильно нагревается, резьбовое соединение еще сильнее затягивается и прикипает. А снаружи воздействуют внешние факторы, из-за которых резьбовое соединение может подвергаться коррозии.

№3. Если выключить сцепление, коленвал ДВС можно свободно проворачивать гаечным ключом. Поэтому, чтобы открутить гайку шкива коленвала, надо застопорить вал от проворачивания. Если при нажатии сцепления, скорости не переключаются, значит оно не рабочее. Возможно в систему попал воздух. В этом случае надо прокачать сцепление.

Почему в шкивах делают спец технологические отверстия? В автомастерских для фиксирования вала есть специальное приспособление, которое надо закрутить к шкиву болтами и застопорить вал.

Если нет спец устройства для фиксации вал, которое прикручивается к шкиву, то надо поставить хорошие противооткатные устройства под колеса автомобиля и поставить 4 передачу на КПП.

Или, третий вариант — упирать в зубья маховика монтировку и фиксировать коленчатый вал от проворачивания во время откручивания гайки шкива.

Газораспределительный механизм и ГБЦ

ГБЦ (головка блока цилиндров) выполнена из сплава алюминия. Её центрирование выполнено с помощью двух втулок. Притянута к блоку десятью болтами. В промежутке между головкой и блоком установлена одноразовая металлоармированная прокладка. При разборке-сборке заменяется новой. Также при монтаже проверяются болты крепления. Если они вытянулись больше, чем на 135,5 мм, подлежат замене. В руководстве по эксплуатации указана очередность затягивания болтов ключом. 5 опор распредвала располагаются под кровлей головки.

ГРМ движка Лады состоит из:

  • распредвала;
  • клапанов;
  • коромысел;
  • пружин;
  • впускного и выпускного коллекторов.

Двигатель 2111 оборудован литым чугунным распредвалом. Он приводится во вращательное движение от зубчатого ремня, которым стянут с коленвалом. Правильная установка валов относительно друг друга выполняется по отметкам на шкивах.

https://youtube.com/watch?v=iDn1BcL8_G0

На распредвале стоит 8 поворотных кулачков, которые толкают клапаны и открывают камеру сгорания то с одной, то с другой стороны. При открытии впускного клапана из коллектора всасывается воздух, а форсунка нагнетает горючее. После воспламенения отработанная смесь выходит через выпускной клапан в соответствующий коллектор. Клапаны вылиты из стали, причём выпускной изготовлен из специальной жароустойчивой стали, поскольку его работа связана с высокими температурами.

Система смазки, охлаждения и подачи топлива

Данный двигатель ВАЗ 2111 оснащён комбинированной системой смазки. Главные детали КШМ, коренные и шатунные шейки, а также шейки и опоры распредвала смазываются принудительно под давлением. При помощи разбрызгивания производится смазка цилиндрических стенок, а также кулачков, толкателей и стержней клапанов. Все оставшиеся детали смазываются при помощи стекания масла из каналов.

Масляный насос качает масло двумя шестернями (ведомой и ведущей). Лишнее масло сливается в маслоприёмник. Основной объём смазочного материала хранится в поддоне картера, под которым располагается защита двигателя ВАЗ 2111. Движок требует замены масла раз в 15000 км.

Система охлаждения движка Лада состоит из радиатора, рубашки охлаждения, термостата, помпы, впускного и выпускного патрубков и дополнительного радиатора. Излишки тосола помещаются в бачок. Бензин подаётся по топливной магистрали в рампу, в которой встроены 4 форсунки. Электронное управление при помощи датчиков определяет, какое соотношение воздуха и топлива необходимо на данном этапе работы двигателя. В зависимости от этого в цилиндры нагнетается нужное количество топлива.

Полная схема системы управления двигателем ВАЗ 2111 представлена в руководстве по эксплуатации.

Источник

Ход выполнения работы

Снимите двигатель с автомобиля.
Снимите сцепление с двигателя.
Снимите ремень привода распределительного вала, натяжной ролик и дистанционную шайбу, установленную под ним.
Снимите зубчатый шкив распределительного вала .
Отверните четыре болта (три из них также крепят водяной насос) и гайку крепления задней крышки ремня привода распределительного вала, снимите крышку.

Вставьте отвертку между фланцем корпуса насоса и блоком, сдвиньте насос с посадочного места. Снимите водяной насос.

Снимите головку с блока цилиндров.
Отверните шестнадцать болтов крепления масляного картера и снимите его вместе с прокладкой.

Отверните три болта крепления маслоприемника (под головками болтов установлены пружинные шайбы) и снимите его.

Отверните болт (под головкой болта установлена пружинная шайба) крепления датчика уровня масла в масляном картере. Выньте датчик из блока цилиндров. При необходимости поверните коленчатый вал так, чтобы противовес вала не мешал вынуть датчик.

Поверните коленчатый вал так, чтобы снимаемый поршень был в НМТ (нижней мертвой точке). Отверните две гайки крепления крышки шатуна.

Снимите крышку шатуна. Если демонтаж крышки затруднен, предварительно строньте ее несильными ударами молотка

Номер цилиндра на крышке может быть не виден, в этом случае промаркируйте крышку номером цилиндра.

Протолкните шатун ручкой молотка внутрь цилиндра и осторожно выньте поршень с шатуном из цилиндра. При этом следите за тем, чтобы нижняя головка шатуна не касалась зеркала цилиндра, иначе зеркало можно повредить

Аналогичным образом снимите остальные поршни.

Если предполагается снимать поршень с шатуна, промаркируйте поршень номером цилиндра, чтобы не перепутать поршни при установке. На шатуне так же, как и на крышке, выбит номер цилиндра; если он не виден, промаркируйте шатун.
Снимите маховик.
Отверните шесть болтов (под головками болтов установлены пружинные шайбы), снимите держатель заднего сальника коленчатого вала и прокладку.

Снимите зубчатый шкив с коленчатого вала. Если шпонка в пазу коленчатого вала сидит не плотно, выньте ее, чтобы не потерять.

Отверните шесть болтов (под головками болтов установлены пружинные шайбы), снимите масляный насос и прокладку.

Отверните по два болта крепления пяти крышек коренных подшипников.

Снимите крышки.

Снимите коленчатый вал.

Снимите упорные полукольца коленчатого вала на средней опоре.

Выньте вкладыши из крышек коренных подшипников и из постелей блока. Если не предполагается замена вкладышей, по мере снятия…

…промаркируйте на нерабочей стороне вкладыши относительно крышек и постелей.

Если необходимо снять кронштейны генератора 1 и опоры двигателя 2, отверните по три болта их крепления, а также подводящую трубу водяного насоса, отвернув два болта ее крепления.

Снимите поршневые кольца специальным съемником. Если его нет, снимите кольца с поршня, аккуратно разведя замки колец.

Снимите с поршня разжимную пружину маслосъемного кольца.

С обеих сторон поршня снимите стопорные кольца, удерживающие поршневой палец. Для удобства снятия колец в бобышках поршня сделаны выемки.

С помощью подходящей оправки вытолкните палец из поршня и снимите поршень с шатуна.

Выньте вкладыши 1 из шатуна 2 и его крышки 3. Если вкладыши остались на коленчатом валу, снимите их с вала. Если не предполагается замена вкладышей, по мере снятия промаркируйте их на нерабочей поверхности относительно шатунов и крышек.

Что такое капремонт и зачем он нужен

Во время ремонтных работ детали и узлы ДВС доводятся до идеального состояния. После сборки агрегата его состояние и работоспособность должно быть идентичны новому двигателю, только что выпущенному с конвейера. Капиталка необходима, если мотор полностью или частично выработал свой ресурс, появились соответствующие признаки, свидетельствующие об этом. Не обращать внимания на них нельзя. При дальнейшей эксплуатации автомобиля двигатель может полностью выйти из строя и его нельзя будет восстановить. Останется один вариант – приобретение новой детали. Естественно, что приобретение запчастей обходится дороже, чем их починка.

Особенности инжектора

А вот двигатель ВАЗ-2110 (8 клапанов) инжектор куда проще, нежели карбюраторный вариант. Но это если смотреть с точки зрения электрика. Дело в том, что система состоит из множества электронных устройств, которые отвечают за работу всего двигателя. Вместо карбюратора на впускном коллекторе установлена рампа. По сути это отрезок трубы, в которой находится топливовоздушная смесь. Она перекачивается из бака при помощи электрического насоса под небольшим давлением. По умолчанию рампа полностью герметична, от каналов впускного коллектора она отделена электромагнитными клапанами – форсунками. Но вот особенность: в рампе поддерживается постоянное давление, которое регулирует датчик, а качество смеси и количество подаваемого бензина зависят напрямую от того, насколько открыта заслонка дросселя.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ас ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
