Как снять вентилятор уаз патриот 409 двигатель с кондиционером

Замена сальников коленчатого вала УАЗ Патриот

Страничка 1 из 2.7 Признаком необходимости подмены фронтального сальника коленчатого вала является течь масла через его кромку. Масло разбрызгивается вращающимся шкивом коленчатого вала, по этой причине замасленными оказывается вся передняя часть мотора и моторного отдела.

Признаком необходимости подмены заднего сальника коленчатого вала является течь масла через его кромку. Масло разбрызгивается вращающимся маховиком снутри картера сцепления и потом вытекает наружу через щели меж картером и его усилителем. При сильной течи вам замасливание накладок ведомого диска сцепления и, естественно, пробуксовка сцепления. Причинами замасливания дисков сцепления и утечки масла из картера сцепления, вам понравятся, течь сальника первичного вала коробки.

Моторное и трансмиссионное масла различаются по запаху, потому при определенном навыке по нему определяются, какой из сальников дефектный. Еще есть один метод определения типа масла. Капните масло в воду, налитую в сосуд узким слоем (можно в лужу). Трансмиссионное масло разольется на всей поверхности воды в форме радужной пленки, а моторное масло остается типа капли, похожей на зерно чечевицы. Пока подменять фронтальный сальник коленчатого вала

при возникновении течи, проверьте чистоту бухгалтерской системы вентиляции картера мотора, потому что если проход ее засорения завышенное давление газов в картере вызывает течь даже при исправном сальнике. Для вас потребуются: ключ «на 36», торцовая головка на 17 (по другому особый ключ для гайки крепления шкива коленчатого вала), отвертка, монтажная лопатка (две), молоток, бородок.

Для возможности поменять фронтальный сальник коленчатого вала, сделайте последующие операции.

1. Поставьте и закрепите крышку цепи. Перед установкой узким слоем нанесите герметик на края крышки цепи, крышки блока цилиндров и ГБЦ. Крышку цепи ставьте на место назначения, стараясь не разрушить сальник коленвала. Поставьте к месту оба гидронатяжителя.

4.Снимите шкив со ступицы коленчатого вала.

5. Выкрутите болт крепления ступицы шкива коленчатого вала и спрессуйте ее монтажными лопатками.

С целью зафиксировать коленчатый вал от проворачивания, включите пятую передачу и затормозите автомобиль стояночным тормозом.

Время от времени шкив напрессован очень туго, потому снять его монтажными лопатками не удается.

В данном случае придется пользоваться универсальным съемником. 6. Поддев отверткой, извлеките сальник.

7. Заполните полость нового сальника меж рабочей кромкой и пыльником смазкой Литол-24 и запрессуйте сальник в переднюю крышку рабочей кромкой вовнутрь, используя для оправки старенькую манжету.

8. Установите на место назначения ремень привода генератора и отрегулируйте его натяжение.

Снятие и установки вязкостной муфты

В системе охлаждения двигателя УАЗ Патриот присутствует такой элемент, как «вискомуфта» или, как еще иногда её называют, «гидромуфта» — на которой расположен вентилятор. Она необходима для защиты от перегрева и включается в работу только в том случае, когда температура двигателя начинает выходить за пределы рабочей.

Вискомуфта на УАЗ Патриот устроена таким образом, что она соединена с коленчатым валом двигателя не жетско, а через специальные диски, между которыми находится рабочая жидкость. При запуске холодного мотра вискомуфта крутится с очень малой скоростью, гораздо меньшей, нежели количество оборотов двигателя.

Затем, по мере прогрева мотора, металлическая пластина в передней части вискомуфты нагревается от радиатора и выгибается наружу, чем освобождает специальный шарик, закрывающий отверстие во внутреннем диске. Получается — рабочей жидкости больше некуда деваться и она остается между дисками.

Рабочая жидкость применяется специальная, так называемая «дилатантная», на основе силикона. При нагревании и перемешивании она расширяется и становится больше похожа на густой клей. Далее, скорость вращения вентилятора растет, чтобы в конечном итоге сравняться со скоростью вращения коленвала. Исправная муфта при заглушенном двигателе проворачивается с небольшим усилием.

Плюсы и минусы вискомуфты

Начнем с минусов, ведь именно из-за них владельцы предпочитают ставить электровентиляторы на УАЗ Патриот вместо вискомуфты. И самым весомым минусом, пожалуй, является плохой обдув двигателя на малых оборотах — например в пробках или при движении по пересеченной местности на малом ходу. Ведь эффективность работы вискомуфты напрямую зависит от этих самых оборотов.

Помимо этого, есть и другие минусы:

Как видите, минусов у вискомуфты больше, поэтому многие владельцы Патриотов со временем приходят к мысли о её замене на электровентиляторы.

Как снять вискомуфту

Обычно, вискомуфта с автомобиля УАЗ Патриот снимается не сложно, хотя если устройство давно не снималось и болты «закисли» — может понадобиться молоток. Итак, последовательность действий следующая:

Про электровентилятор

Электровентилятор перекрывает все те минусы, что были у вискомуфты. После его установки сложно будет не заметить следующие улучшения:

С завода на УАЗ Патриот с кондиционером перед радиатором кондиционера (со стороны улицы) ставится так называемая «спарка» — два электровентилятора в пластиковом корпусе. Но на основной радиатор они влияют слабо, да к тому же издают сильный шум. Поэтому, если вы уже надумали ставить электровентиляторы вместо вискомуфты, можете смело их снять.

Процесс установки

Для установки электровентилятора совсем не обязательно посещать сервис, все можно сделать самостоятельно в домашних условиях. Прежде всего, необходимо подобрать или изготовить базу для электровентиляторов (раму или «экран»), подходящую под размер радиатора охлаждения мотора.

Закрепите вентиляторы на раме с помощью шпилек, все зазоры между электровентилятором и рамой закройте при помощи дверных уплотнителей — это необходимо, чтобы создать направленный поток холодного воздуха для эффективного обдува радиатора. Штатный пластиковый (или железный) кожух вентилятора вискомуфты нужен ровно для того же самого.

Электровентиляторы можно подобрать от другого автомобиля, возможны различные варианты, выбирайте самый доступный для вас. Как вариант, за основу можно взять электровентиляторы от автомобиля Тойота «Селика», заказав их доставку с Владивостока, как это сделал человек из видео.

Самый лучший способ монтажа электровентиляторов — такой, при котором все подключается к разъемам штатных электровентиляторов, тогда не потребуется покупки дополнительного оборудования, такого как:

Вам всего лишь нужно будет настроить в блоке управления двигателем температуру включения электровентиляторов (сделать её ниже), ибо с завода эти значения слишком завышены. Рекомендуется заменить термостат на новый, с более низкой температурой открытия. На этом процедуру замены вискомуфты на электровентиляторы можно считать оконченной.

Суть проблемы

Вискомуфта представляет собой герметичный корпус, заполненный вязкой рабочей жидкостью на основе силикона. Внутри кожуха расположено 2 диска с направляющими лопатками, крутящий момент передается потоками масла.

Характеристики жидкости позволяют плавно регулировать частоту вращения выходного вала и установленной на нем крыльчатки вентилятора. Конструкция обеспечивает поддержание теплового режима мотора на средних и высоких оборотах.

При падении оборотов двигателя до режима холостого хода происходит снижение интенсивности перемешивания рабочей жидкости в корпусе муфты, что вызывает уменьшение числа оборотов вентилятора. Падение скорости потока воздуха приводит к тому, что радиатор и рубашка движка начинают перегреваться. Проблема наблюдается при движении в затяжных пробках или при езде по пересеченной или заболоченной местности на низкой скорости.

Дополнительной проблемой является безопасность конструкции. В центре муфты располагается биметаллическая пластина, управляющая перепускным клапаном.

При охлаждении элемента (потоком воздуха от радиатора) крыльчатка вращается с небольшой скоростью.

По мере прогрева элемента происходит запирание клапана, а затем крыльчатка резко разгоняется. В этот момент существует риск получения травм водителем, производящим обслуживание двигателя. Отмечены случаи разрыва пластикового рабочего колеса (из-за полученных ранее повреждений).

Как снять муфту вентилятора на уаз

На автомобиль устанавливают вязкостную муфту привода вентилятора. Муфта позволяет снизить расход топлива, уменьшить шум вентилятора, способствует лучшему прогреву холодного двигателя.

Вязкостную муфту снимают в случае ее неисправности, если муфта не включается или включается не полностью.

Вам потребуется ключ «на 32».

Вид вязкостной муфты в сборе с вентилятором

Для удобства выкручивания муфты, откручиваем одну шпильку

Отворачиваем вал муфты от ступицы привода вентилятора

Нужно учесть, что соединение муфты со ступицей имеет левую резьбу

Снимаем вязкостную муфту в сборе с вентилятором

Откручиваем четыре гайки крепления вентилятора к муфте

Снимаем вентилятор с муфты

Устанавливаем вентилятор и муфту в обратном порядке

УАЗ Патриот — замена вискомуфты

электровентиляторами

В системе охлаждения двигателя УАЗ Патриот находится таковой элемент, как «вискомуфта» либо, как еще время от времени её именуют, «гидромуфта» — на которой размещен вентилятор. Она нужна для защиты от перегрева и врубается в работу только в этом случае, когда температура мотора начинает выходить за границы рабочей.

Вискомуфта на УАЗ Патриот устроена таким макаром, что она соединена с коленчатым валом мотора не жетско, а через особые диски, меж которыми находится рабочая жидкость. При запуске прохладного мотра вискомуфта вертится с очень малой скоростью, еще наименьшей, ежели количество оборотов мотора.

Потом, по мере прогрева мотора, железная пластинка в фронтальной части вискомуфты греется от радиатора и выгибается наружу, чем высвобождает особый шарик, закрывающий отверстие во внутреннем диске. Выходит — рабочей воды больше некуда деваться и она остается меж дисками.

Рабочая жидкость применяется особая, так именуемая «дилатантная», на базе силикона. При нагревании и смешивании она расширяется и становится больше похожа на густой клей. Дальше, скорость вращения вентилятора вырастает, чтоб в итоге сравняться со скоростью вращения коленвала. Исправная муфта при заглушенном движке проворачивается с маленьким усилием.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Слив охлаждающей жидкости из системы охлаждения двигателя ЗМЗ-409 для ее замены или промывки системы производится через два краника или пробки. Один из них расположен на нижнем бачке радиатора, другой — на блоке цилиндров слева. При сливе рычаг или рукоятку управления краном отопителя салона необходимо установить в положение «открыто».

Особенности заправки системы охлаждения ЗМЗ-409. Ремонт вискомуфты.

Из-за попадания воздуха в отопитель салона Уаз Хантер и соединительные шланги после слива охлаждающей жидкости, залить всю ее норму заправки без запуска двигателя ЗМЗ-409 невозможно. Поэтому заправка системы охлаждения двигателя производится в следующем порядке :

— закройте краники (пробки) слива охлаждающей жидкости. — рычаг или ручку управления краном отопителя салона установите в положение «открыто». — заполните охлаждающей жидкостью радиатор на 10-15 мм. ниже горловины и расширительный бачок на 3-4 сантиметра выше метки «Мин». — запустите двигатель, после уменьшения уровня жидкости в верхнем бачке радиатора долейте в него охлаждающей жидкости и закройте пробку радиатора. — заглушите двигатель, дайте ему остыть, доведите уровень охлаждающей жидкости в расширительном бачке до нормы и закройте пробку расширительного бачка. — выполните 2-3 цикла прогрева — охлаждения двигателя и снова доведите уровень охлаждающей жидкости в расширительном бачке до нормы.

Муфта вязкостная привода вентилятора 3741-1308070-01, ремонт вискомуфты.

На двигателе ЗМЗ-409 установлена вязкостная муфта привода вентилятора 3741-1308070-01 позволяющая снизить расход топлива, уменьшить шум вентилятора, а также способствующая прогреву холодного двигателя и поддержанию теплового режима двигателя в оптимальных пределах.

Наружную поверхность муфты следует содержать в чистоте для обеспечения отвода тепла, выделяющегося в процессе работы муфты и нормальной работы биметаллической пружины клапана. Включение и выключение муфты происходит автоматически.

Если в процессе эксплуатации муфта перестанет работать, то отсоедините ее от ступицы, соединение муфты со ступицей имеет левую резьбу, снимите вентилятор, выверните из корпуса муфты две шпильки крепления вентилятора, слейте рабочую жидкость через отверстия шпилек и тщательно промойте внутреннюю полость муфты бензином.

Дайте бензину полностью стечь, затем залейте в муфту через одно из отверстий 40 грамм полиметилсилоксановой жидкости ПМС-10000. Это минеральное масло с широким диапазоном рабочей температуры от минус 40 до плюс 200 градусов Цельсия, которое не меняет своей вязкости и сжимаемости от температуры, в отличии от обычного синтетического масла, которое при повышении температуры становится более жидким.

Второе отверстие должно быть открытым для выхода воздуха. После этого заверните шпильки в корпус, закрепите вентилятор и установите муфту на место.

После установки муфты отрегулируйте натяжение ремня привода насоса системы охлаждения и генератора, и ремня привода вентилятора и насоса гидроусилителя рулевого управления.

Регулировка ремня привода насоса системы охлаждения и генератора двигателя ЗМЗ-409.

Производится натяжным роликом, для чего необходимо : ослабить болт 3 и регулировочным болтом 6 отрегулировать натяжение ремня. Затянуть болт 3. Прогиб ремня должен находиться в пределах 13-15 мм. при нагрузке на него в 8 килограмм.

Крепление шкива вентилятора на 409-м (мини-отчет)

В субботу мною и КАШАЛОТОМ (спасибо ему еще раз) было потрачено довольно много времени для устрания причины вылета шкива вентилятора из передней крышки двигателя.

Для того, чтобы закрепить один ма-а-а-а-ленький винтик, которым стопорится втулка шкива, пишлось снимать радиатор, раскурочивать шкив. Не буду описывать весь список проделанных операций по снятию шкива и дополнения в словарь ненормативной лексики, появившееся за счет упоминания конструкторов сего изделия, и которое уместилось бы листах на трех мелким почерком.

Для тех, кто не знает, поясню: суть в том, что для того, чтобы затянуть стопорный винт, нужно сдвинуть шкив (отверстие прямо под ним), иначе прямой отверткой не подлезть (а на двигателе — и кривой не подлезть). Шкив мы снимали долго, но так и не смогли его подвинуть на самом валу. В итоге, родилось решение, которое позволяет решить проблему без снятия радиатора, слива ОЖ и т.п.

Итак, достаочно снять только ремень привода вентилятора и ГУР, и просверлить отверстие в шкиве (в той «плоскости, на которую накидывается ремень)диаметром 5-6 мм (чтобы пролезла шлицевая отвертка, имеющаяся в наличии). Центр отверстия приходится на 4-ю дорожку (если считать от морды).

Дальше — дело техники. Отверстие под стопорный винт находится слева (если смотреть на морду). Если винт еще не совсем выскочил (что скорее всего), то достаочно его просто подтянуть. Если совсем — сделать новый при помощи напильника.

30 минут для такой операции более чем достаточно.

Вопрос у меня один (постарась без мата): какого фуя эти долбое. (зачеркнуто) конструкторы не предусмотрели такого отверстия изначально?

Источник

Замена вискомуфты электрическим вентилятором

Для охлаждения радиатора используется вентилятор с приводом от коленчатого вала двигателя через специальную муфту. При длительных нагрузках и повышенной температуре воздуха производительности крыльчатки не хватает для отвода тепла.

Узнайте как установить электровентилятор на уаз патриот вместо вискомуфты.

Установка электровентилятора на УАЗ Патриот вместо вискомуфты позволяет увеличить воздушный поток, протягиваемый через соты радиатора, и улучшить температурные параметры работы силового агрегата в условиях повышенной нагрузки.

Суть проблемы

При охлаждении элемента (потоком воздуха от радиатора) крыльчатка вращается с небольшой скоростью.

Достоинства электровентилятора вместо вискомуфты

Используйте электровентилятор вместо вискомуфты.

Преимущества применения электрического привода для крыльчатки охлаждения радиатора взамен вязкостной муфты:

Снятие вискомуфты

Последовательность действий при снятии вязкостной муфты с бензинового силового агрегата ЗМЗ-409, установленного на автомобиле УАЗ Патриот:

Установка электрического вентилятора

Замена вискомуфты на электровентиляторы начинается с приобретения или самостоятельного изготовления металлической опорной рамы для электродвигателей, которая затем размещается на внутренней части радиатора.

На части автомобилей, оборудованных климатической установкой, применяется дополнительный теплообменник кондиционера с электрическими вентиляторами (установлены с внешней стороны радиатора). Удалять элементы не рекомендуется, поскольку они управляются контроллером кондиционера, обеспечивая охлаждение воздуха в салоне автомобиля.

Для охлаждения применяется 2 вентилятора от Газели или от «классических» моделей ВАЗ. При покупке крыльчатки следует учитывать направление потока воздуха, создаваемого лопастями. Дополнительно необходимо заменить датчик в корпусе термостата, который активирует работу электродвигателей.

Существует несколько разновидностей сенсоров, срабатывающих при температуре жидкости +87…+97°С. Дополнительный тумблер для ручного включения моторов выводится в салон машины (на приборную панель или центральную консоль между сиденьями).

Допускается применение вентиляторных блоков от внедорожников Nissan X-Trail, которые оборудованы 4-канальным коммутационным кабелем. Устройства подключаются к контроллеру управления силовым агрегатом и к датчику температуры (с увеличенным до +95…+97°С порогом срабатывания).

Установить электровентилятор очень просто.

Сигнал от блока управления включает крыльчатки с производительностью работы 40% от максимального значения. При дальнейшем росте температуры срабатывает сенсор, расположенный в корпусе термостата, позволяя переключить вентиляторы на максимальную подачу воздуха.

Перед началом монтажа потребуется спилить 2 опорных кронштейна, которые размещаются на нижней кромке пластмассового диффузора. Для крепления используются штатные отверстия на радиаторе, предназначенные для установки оригинального направляющего кожуха.

Как проверить вискомуфту (на примере «УАЗ Патриот»)

Система двигательного охлаждения автомобиля «УАЗ Патриот» оснащается стандартной вязкостной муфтой с вентилятором. Это устройство осуществляет надёжную защиту от перегрева посредством включения при выходе температуры двигателя за пределы установленных рабочих показателей. Вязкостная муфта не имеет жёсткого соединения с коленвалом, а запуск холодного мотора вызывает её вращение на малой скорости.

Применение вискомуфты снижает к минимуму роль жалюзи перед радиатором охлаждения, хотя в УАЗах с постоянным приводом вентилятора водителю постоянно приходится управлять жалюзи

Самостоятельно диагностировать в штатном режиме поломку вязкостной муфты очень непросто, но существует несколько способов, позволяющих легко убедиться в работоспособности такого устройства. Чтобы проверить вискомуфту вентилятора охлаждения «УАЗ Патриот», следует присмотреться к состоянию оборотов механизма в условиях включённого холодного и разогретого двигателя.

При холодном движке не могут проявляться посторонние шумы, а оборотистость сохраняется на оптимальных показателях. На разогретом моторе возможно возникновение сбоёв в оборотах или появление нехарактерных звуков.

К числу основных причин некорректной работы устройства можно отнести и протекание силиконовой жидкости или избыточное уплотнение сальников.

Устройство гидромуфты (вязкостной муфты) привода вентилятора УАЗ

В автомобилях УАЗ используются вязкостные муфты с двухступенчатой системой управления. Такие муфты имеют несколько более сложное устройство, чем однокамерные вискомуты ранних выпусков, однако они обеспечивают лучшую работу вентилятора и предотвращают некоторые негативные эффекты. Муфты различных моделей имеют принципиально одинаковое устройство, отличаясь только некоторыми деталями. Поэтому рассмотрим здесь общее устройство вискомуфты автомобилей УАЗ.

Основу муфты составляют две детали: корпус и расположенный внутри него ротор. Установка ротора внутри корпуса производится через подшипники на валу ротора, сам вал переходит во фланец, с помощью которого фискомуфта монтируется на шкиве водяного насоса. Ротор делит внутреннее пространство корпуса на две полости, которые, в свою очередь, специальными пластинами (промежуточными шайбами, они жестко соединены с корпусом) также делятся на две камеры. В итоге внутри муфты образуется четыре полости: две рабочие камеры, расположенные по обе стороны ротора, и два резервуара, расположенные с обратных сторон от пластин.

Со стороны рабочих камер на роторе и шайбах выполнены кольцевые ребра, которые многократно увеличивают площадь поверхности камер и повышают эффективность работы муфты. В сущности, рабочие камеры — это «лабиринты» полостей, в которых циркулирует рабочая жидкость. Такое решение позволяет отказаться от использования пакета фрикционных дисков и упростить конструкцию вискомуфты.

В передней шайбе выполнено четыре впускных канала, расположенных с противоположных сторон. Один канал с каждой стороны связан с передней рабочей камерой, второй — с задней рабочей камерой. Причем для подачи жидкости в заднюю рабочую камеру в роторе выполнены окна. В корпусе муфты либо между передней пластиной и корпусом выполнены перепускные (возвратные) каналы, обеспечивающие подачу жидкости из рабочих камер в передний резервуар.

Впускные каналы закрыты широкой биметаллической пластиной, которая прижата к передней шайбе. Через центр передней стенки корпуса муфты пропущен штифт, который удерживает биметаллическую пластину, а с внешней стороны соединен со спиральной биметаллической пружиной. Биметаллическая пружина через штифт жестко связана с биметаллической пластиной, при этом пластина вместе со штифтом может поворачиваться на некоторый угол, открывая или закрывая впускные каналы.

Особенности газораспределительного механизма УАЗ Патриот

Движки УАЗ Патриот обычно имеют цепной привод ГРМ. Движок ЗМЗ-40906 с завода оснащается 2-мя однорядными пластинчато-звеньевыми цепями. Данный тип цепи ГРМ, сравнительно с ранее использовавшимися на движках УАЗ двухрядными либо однорядными ролико. звеньевыми цепями, считается не самым надежным и обычно просит подмены примерно через 100 тыщ км пробега. При эксплуатации автомобиля, в особенности в обстоятельствах завышенных нагрузок, приводные цепи ГРМ изнашиваются и растягиваются. Главный признак того, что цепи пора поменять на новые – посторонние железные звуки из-под капота (цепи «бряцают»), которые сопровождаются потерей мощности мотора на низких оборотах. Это значит, что натяжители цепи уже не позволяют сохранять натяжение, требуемое для обычной работы мотора. Ослабление натяжки цепей ГРМ приводит к проскальзыванию цепи на шестерне либо к обрыву цепи.

https://www.youtube.com/watch?v=9AJWjNqrooo

Исправление неполадок своими руками

Стандартная разборка вязкостной муфты предполагает извлечение устройства, демонтаж крыльчатки, выкручивание пары крепёжных шпилек, слив рабочей жидкости, тщательную промывку внутренней части бензином и просушивание. После заливки нового силиконового масла ПМС-10000 устройство монтируется обратно.

Чтобы устранить неполадки в работе вискомуфты или выполнить её замену, необходимо сначала снять устройство:

Демонтировать кожух вентилятора, удалив штифты и сняв распорные зажимы.
Чтобы ключ подошёл, его концы можно обточить болгаркой
Зафиксировать приводной ремень в неподвижном положении прижатием к помповому шкиву.
Прижать ремень нужно между шкивом виски и шкивом ГУРа
Ключом на 32 отвинтить гайки, фиксирующие вентилятор на ступице помпы.
Ключ вставить сверху между двумя лопастями
Вращательными движениями снять крыльчатку вентилятора и извлечь вискомуфту.

Если причиной некорректной работы вискомуфты является утечка из основания силиконовой жидкости, то выполняются следующие действия:

Разбирается демонтированная из водяного насоса вязкостная муфта.
Аккуратно снимается штифт, так как на поверхности устройства располагается пластина с пружиной, прикрывающей отверстие.
Устройство ставится горизонтально, а внутрь при помощи специального шприца аккуратно и медленно заливается смазка в количестве 15–30 мл.
С поверхности при помощи ветоши удаляется вся излишняя силиконовая жидкость.
После установки штифта устройство монтируется на прежнее место.

При наличии несвойственных разнообразных шумов в радиаторе охлаждения потребуется выполнить замену подшипника. С этой целью необходимо слить масло и разобрать узел при помощи специального съёмника. После установки нового подшипника устройство монтируется в обратном порядке, после чего заливается новая силиконовая жидкость.

Специальное автомобильное устройство — вязкостная муфта, вращающая при помощи жидкости охлаждающий вентилятор, достаточно часто выходит из строя. Самостоятельно удаётся устранить только самые простые поломки, поэтому в наиболее сложных случаях необходимо обращаться в сервисный центр к автомеханикам, специализирующимся на работе с такими видами устройств.

Видео по снятию шкива на автомобилях различных производителей

Теперь давайте поговорим о конкретных марках и методе, который способен решить проблему снятия детали.

Автомобиль ВАЗ

В данном ролике автомеханикам без проблем удалось открутить болт, а вот сам шкив снять не удалось и пришлось высверливать отверстия. Рекомендуем взять данный способ всем на вооружение.

Автомобиль Форд

Здесь эксперт рассказывает о сложности с демферном варианте

Обращает внимание на работу со съемником

Автомобиль Рено

Автослесарь делится тонкостями фиксации коленвала. Использует ключ на 18 и старую отвертку.

Автомобиль Хонда

Запись рассказывает о вращении вала в противоположную сторону: не так, как у большинства авто. Также автор показывает нам самодельное приспособление для работы.

Автомобиль Шевроле

Узнаем об отсутствии возможности застопорить вал. Оператор нашел выход из положения, используя ремень.

Автомобиль Мазда

Как в случае с Шевроле, используется ремень. Для большего восприятия зрителем ситуация смоделирована на рабочем верстаке.

Заключение: Теперь, когда мы обсудили, как снять шкив коленчатого вала в вашем автомобиле, мы надеемся, что вы сможете сделать это самостоятельно. С проверенными инструментами вы можете разобрать все что угодно.

Просто следуйте этому пошаговому руководству, когда в следующий раз вы будете недовольны высокой стоимость ремонта машины в автосервисе. Вам больше не нужно искать механика, чтобы сделать эту работу за вас.

Источник

Назначение

Помпа обеспечивает непрерывную циркуляцию охлаждающей жидкости в системе автомобиля УАЗ Патриот. Помпа представляет собой насос с лопастями, при вращении которых обеспечивается непрерывное движение охлаждающей жидкости.

Если насос по какой-либо причине перестает функционировать, то температура в двигателе мгновенно поднимается, что приводит к закипанию силового агрегата. Каковы причины неисправности помпы двигателя ЗМЗ-409 на УАЗ Патриоте существуют, рассмотрим подробнее.

Неисправности

Основной причиной неисправности насоса является протечка в системе охлаждения. Это может повредиться уплотнитель, посредством чего происходит проникновение ОЖ к подшипнику помпы и выводит его из строя. Чтобы не допустить такой причины поломки, нужно периодически осуществлять проверочные мероприятия герметичности шлангов.

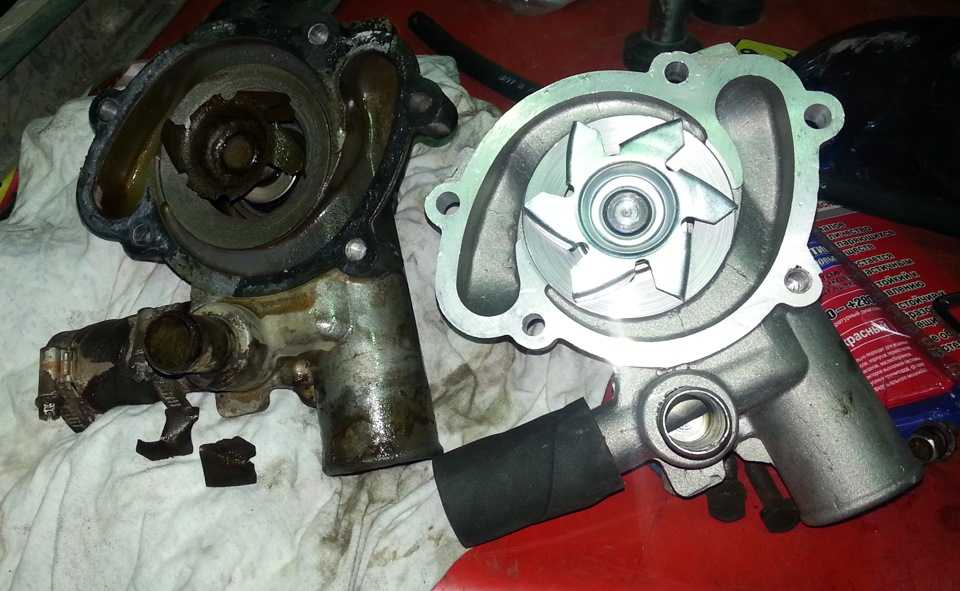

Старый и новый насос

Кроме того, возможны и следующие виды неисправностей помпы:

Возникновение течи через прокладку.
Нарушена целостность сальника.
Износ подшипников.
Коррозия крыльчатки (из-за некачественного тосола).

Выявить такого рода неисправности можно следующими способами:

Наличие посторонних шумов, издающихся из подкапотного пространства. Свидетельствует о неисправности подшипников.
Повышенная вибрация помпы.
Изменение цвета антифриза.

Любую неисправность правильнее устранять на раннем признаке, нежели после менять целый узел или систему охлаждения.

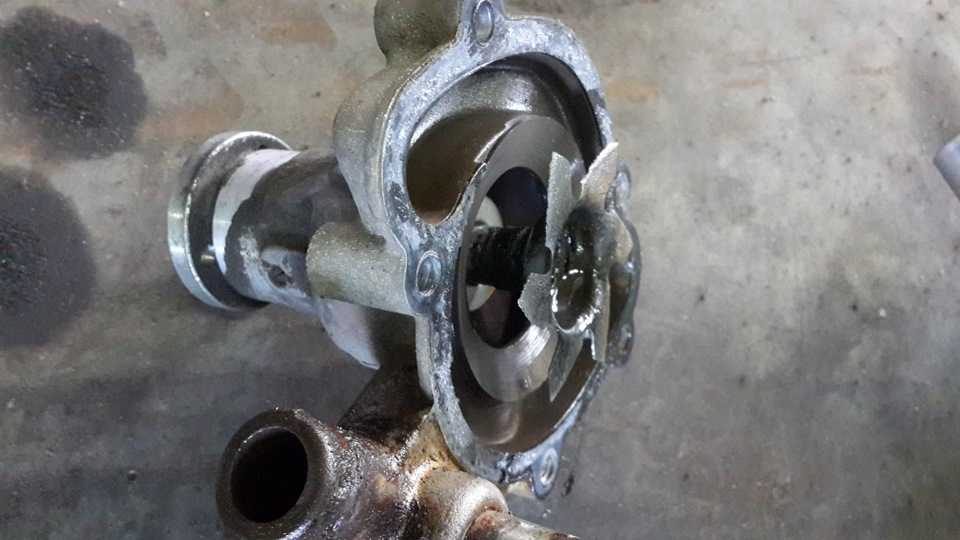

Разъело лопасти некачественной охлаждающей жидкостью

Замена

Замена помпы ЗМЗ-409 двигатель Евро-3 может потребоваться в двух случаях: когда необходимо произвести ремонт этого устройства или же его замену; при необходимости доступа к узлам двигателя ЗМЗ-409 внедорожника УАЗ Патриот.

Перед тем как приступить к замене, убедитесь в наличие следующего инструмента:

ключ на 12;
шестигранник на 6;
отвертки;
монтажная лопатка.

Замена водяного насоса ЗМЗ-409 двигатель Евро-3 осуществляется таким образом:

Автомобиль УАЗ Патриот устанавливается на ручной тормоз и сливается охлаждающая жидкость из системы.

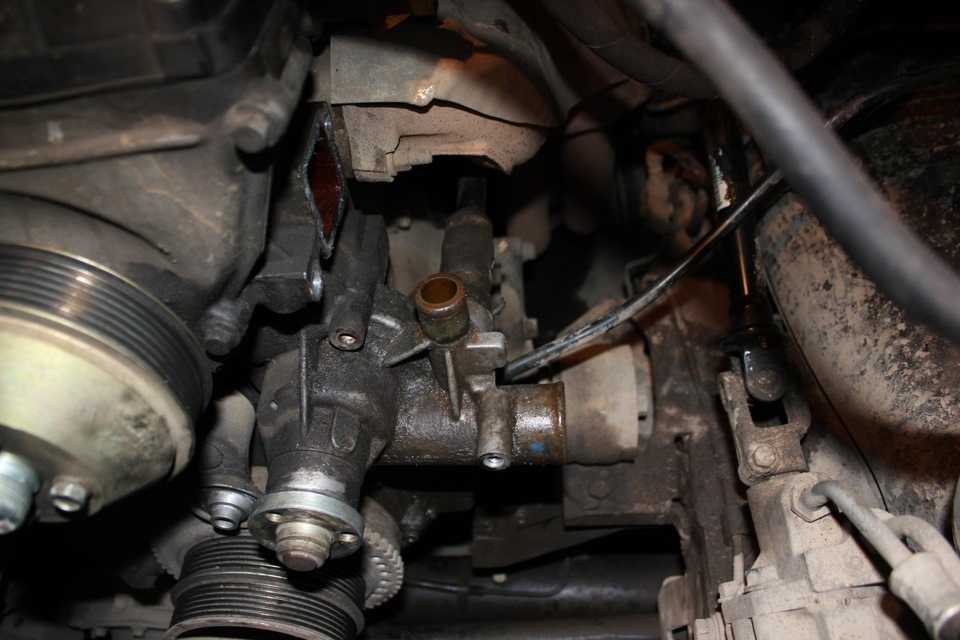

После снятия насоса ГУРа

Далее приступаем к проведению ремонтных работ. Если требуется замена изделия, то перед установкой новой помпы необходимо очистить уплотнительные места и обязательно установить новые прокладки.

Кроме того, во избежание течи жидкости, необходимо на прокладки нанести слой герметика. Монтаж новой помпы осуществляется в порядке обратном снятию. На этом замена ВН ЗМЗ-409 двигатель Евро-3 внедорожника УАЗ Патриот закончена.

Подводя итог, необходимо заметить, что помпа является обязательным устройством, которое должно быть в исправном состоянии. Поэтому периодически следует контролировать ее состояние. Удачных ремонтных работ!
