Все виды топливных форсунок и их диагностика

Признаки неисправности

Несмотря на предельную точность, дизельные системы впрыска очень хрупкие. Это и становится причиной их быстрого выхода из строя. Особенно актуально это для электронных и электромеханических форсунок, которые не переносят низкокачественного топлива, агрессивного стиля вождения и засорения.

Первый, явный признак неисправной форсунки — повышенная, неестественная резвость автомобиля. Электроника неправильно определяет дозировку и переливает топливо. Долго это не продолжается: процесс принимает обратный эффект. Увеличивается дымность выхлопа, особенно при резком задействовании педали газа. Повышается расход масла, в которое начинает просачиваться солярка.

Второй признак — нестабильность холостого хода. Автомобиль начнёт хуже заводиться по утрам, при прогреве — дымить. Грамотная диагностика дизельных форсунок должна обязательно проводиться с учётом этих факторов.

Таким образом, «симптоматический ряд» кратко можно описать так:

  • рывки и толчки во время езды;
  • холостой режим двигателя нестабилен;
  • из выхлопной системы выделяется избыточное количество дыма;
  • ощущается потеря тяги или её резкое увеличение;
  • отказывают отдельные цилиндры.

Дополнительная информация

Обслуживание форсунок

При обслуживании каждую форсунку отрегулировать на давление начала впрыскивания 26,5 +0,8 МПа (270 +8 кГс/см 2 ). Регулировку рекомендуется производить на специальном стенде, удовлетворяющем требованиям ГОСТ 10579-88. Давление начала впрыскивания регулируется винтом при снятом колпаке форсунки и отвернутой контргайке. При ввертывании винта давление повышается, при вывертывании — понижается.

Для проверки герметичности распылителя по запирающему конусу иглы и отсутствия течей в местах уплотнений линий высокого давления необходимо создать в форсунке давление топлива на 1–1,5 МПа (10–15 кГс/см 2 ) ниже давления начала впрыскивания. При этом в течение 15 секунд не должно быть подтекания топлива из распыливающих отверстий; допускается увлажнение носика распылителя без отрыва топлива в виде капли. Герметичность в местах уплотнений линии высокого давления проверить при выдержке давлением в течение 2-х минут; на верхнем торце гайки распылителя (при установке форсунки под углом 15° к горизонтальной поверхности) не должно образовываться отрывающейся капли топлива.

Подвижность иглы можно проверить прокачкой топлива через форсунку, отрегулированную на заданное давление начала впрыскивания на опрессовочном стенде, при частоте впрыскивания 30–40 в минуту. Допускается подвижность иглы проверять одновременно с проверкой качества распыливания.

Проверка качества распыливания

Качество распыливания необходимо проверять на опрессовочном стенде прокачкой топлива через форсунку, отрегулированную на заданное давление начала впрыскивания при частоте 60-80 впрыскиваний в минуту. Качество распыливания считается удовлетворительным, если топливо впрыскивается в атмосферу в туманообразном состоянии и равномерно распределяется как по всем струям, так и по поперечному сечению каждой струи. Начало и конец впрыскивания при этом должны быть четкими. После окончания впрыскивания допускается увлажнение носика распылителя без образования капли. Впрыскивание топлива у новой форсунки сопровождается характерным резким звуком. Отсутствие резкого звука у бывших в эксплуатации форсунок не означает снижения качества их работы.

Регулировка топливных насосов высокого давления

Регулирование ТНВД должно производиться на специальных стендах высококвалифицированными специалистами. При регулировке насоса следует использовать стендовые форсунки или форсунки, с которыми насос был установлен на двигателе, помечая при этом номер каждой форсунки в соответствии с цилиндром. Перед проверкой и регулировкой насоса высокого давления все форсунки (если используются форсунки с двигателя) должны быть тщательно проверены и отрегулированы на специальном стенде в соответствии с техническими условиями для данного типа и модели форсунок. После регулировки насоса каждую форсунку следует устанавливать на цилиндр, соответствующий секции насоса, которую регулировали совместно с этой форсункой.

Общая работоспособность плунжерных пар насоса может оцениваться при помощи стендовых форсунок, отрегулированных на давление начала впрыска, превышающее номинальное в 1,8…2 раза. Если в этом случае насос обеспечивает подачу, значит плунжерные пары в нормальном состоянии.

***

Регулировка цикловой подачи

Основная регулировка топливного насоса – регулировка количества и равномерности цикловой подачи на номинальном режиме. Для этого рейку ТНВД (или дозатор у одноплунжерного насоса) специальным винтом устанавливают в положение номинальной подачи. При номинальной частоте вращения замеряют цикловую подачу всех секций, контролируя уровень топлива в измерительных пробирках для каждой секции насоса.

Для контроля величины цикловой подачи по секциям насоса используются стеклянные градуированные пробирки, закрепленные на испытательном стенде и присоединенные к выпускному штуцеру секции, либо (в современных стендах) по дисплею, на котором визуально отображается цикловая подача по секциям испытываемого ТНВД. Цикловая подача должна соответствовать техническим условиям на насос и корректироваться для конкретной модели двигателя.

Отклонение по секциям (неравномерность подачи) допускается не более 3…5%. В противном случае у насосов серии 33 (КамАЗ) и 60 (ЗИЛ) ослабляют крепление корпуса секции и поворачивают его, переставляя на один-два зуба стопорную шайбу корпуса. У некоторых насосов (4УТНМ, ЯЗДА, ЧТЗ) для крепления секций предусмотрены специальные хомуты, которые при необходимости ослабляют и корректируют цикловую подачу поворотом корпуса секции.

Регулирование угла опережения начала подачи

Проверку и регулировку этого угла осуществляют на стенде.

В рядных насосах на первую секцию, а в V-образных насосах серии 33 – на восьмую секцию устанавливают моментоскоп – стеклянную трубку, соединенную через резиновый патрубок с топливопроводом высокого давления (см. рисунок). Рейку устанавливают в положение номинальной подачи и вращая вручную вал насоса (за муфту опережения впрыска), заполняют трубку моментоскопа топливом. Отвернув вал обратную сторону, и затем медленно вращая его вперед, определяют момент, когда поверхность топлива (мениск) в трубке моментоскопа дрогнет. Вращение останавливают. При этом лимб стенда покажет угол до оси симметрии кулачка привода плунжера. Этот угол должен соответствовать техническим условиям для данного конкретного насоса. Так, для восьмой секции насоса серии 33 (КамАЗ) этот угол должен составлять 42…43˚, а для первой секции насосов 4УТНМ — 56˚.

После проверки первой (или восьмой) секции, моментоскоп устанавливают на остальные секции соответственно порядку работы цилиндров двигателя. Отклонение углов опережения впрыска по секциям не должно превышать 20′.

С целью регулировки угла опережения начала подачи в насосах серии 33 (КамАЗ) заменяют пяту толкателя, которую выпускают 18 ремонтных размеров. В насосах типа УТНМ, ТН, ЯЗДА для этих целей перемещают винт толкателя плунжера. После регулировки секции этот винт стопорят контргайкой.

***

Учебные дисциплины
  • Инженерная графика
  • МДК.01.01. «Устройство автомобилей»
  • Общее устройство автомобиля
  • Автомобильный двигатель
  • Трансмиссия автомобиля
  • Рулевое управление
  • Тормозная система
  • Подвеска
  • Колеса
  • Кузов
  • Электрооборудование автомобиля
  • Основы теории автомобиля
  • Основы технической диагностики
  • Основы гидравлики и теплотехники
  • Метрология и стандартизация
  • Сельскохозяйственные машины
  • Основы агрономии
  • Перевозка опасных грузов
  • Материаловедение
  • Менеджмент
  • Техническая механика
  • Советы дипломнику
Олимпиады и тесты
  • «Инженерная графика»
  • «Техническая механика»
  • «Двигатель и его системы»
  • «Шасси автомобиля»
  • «Электрооборудование автомобиля»

Как найти причину поломки?

Это делается при помощи специального тестера, вначале проверяют подаваемое напряжение на форсунки (нормальное давление от 0 до 2-3В), если напряжение есть, значит с форсункой всё в порядке. Далее осуществляется проверка обмотки клапанов форсунок. При нормальной работе форсунок они имеют сопротивление 12-16 Ом, в системах с турбонаддувом – 4-5 Ом, а в системах с моноинжектором – 4-5 Ом. Подвижность электроклапана форсунки определяется моментальным подключением клемм форсунки к источнику электропитания, например, к аккумулятору двигателя. Нормально работающий инжектор будет слегка щёлкать, это будет говорить о нормальной работе клапана, при этом, если клапан работает, а цилиндр нет, значит, форсунка очень сильно загрязнена.
На станциях техобслуживания уровень загрязнения форсунок проверяют при помощи мультитестеров по продолжительности импульсов, которые ЭБУ подаёт для открытия клапана. Если форсунка загрязнена, то время импульса увеличивается.
Также, если в работе двигателя обнаружены нарушения, то можно проверить токсичность отработавших газов. Их токсичность повышается при переобогащении смеси, ухудшении смесеобразования, при невозможности воспламенения горючей смеси.
Если в машине установлен трёхкомпонентный катализатор, то здесь показателем ухудшения работы форсунок может служить увеличение содержания окислов азота. При этом, если иномарка новая, то не отработанное топливо в виде газов может быстрее вывести катализатор из строя.

Причины неисправности инжекторных форсунок

Современные топливные форсунки в бензиновых двигателях бывают двух типов — электромагнитные и механические. Первая представляет собой электромагнитный клапан, который управляется системой ЭБУ автомобиля. При подаче соответствующих сигналов клапан открывается на определенный угол, регулируя количество подаваемого топлива в цилиндр. Вторая лишь подает топливо в канал. В ее конструкции имеется игла со ступенькой. Когда давления достаточно, топливо преодолевает сопротивление пружины, и игла поднимается. Соответственно, распылитель открывается и топливо подается в камеру. В настоящее время широкую популярность приобрели электромагнитные форсунки, как более технологичные. Поэтому далее будем рассматривать проверку и чистку на их примере.

Неисправностей электромагнитной форсунки может быть всего несколько:

  • отсутствие сигнала от ЭБУ;
  • неисправность или полный выход из строя обмотки;
  • засорение выпускного отверстия форсунки.

Как показывает практика, именно последний вариант является наиболее частой причиной полного или частичного выхода форсунки из строя.

Принцип работы дизельных форсунок

Основной их задачей является максимально мелкое (дисперсное) распыление топлива. Дизель работает на солярке, в отличие от бензина это смесь тяжёлых фракций переработки нефти. Она крайне неохотно смешивается с воздухом для образования пригодной для полного и быстрого сгорания консистенции.

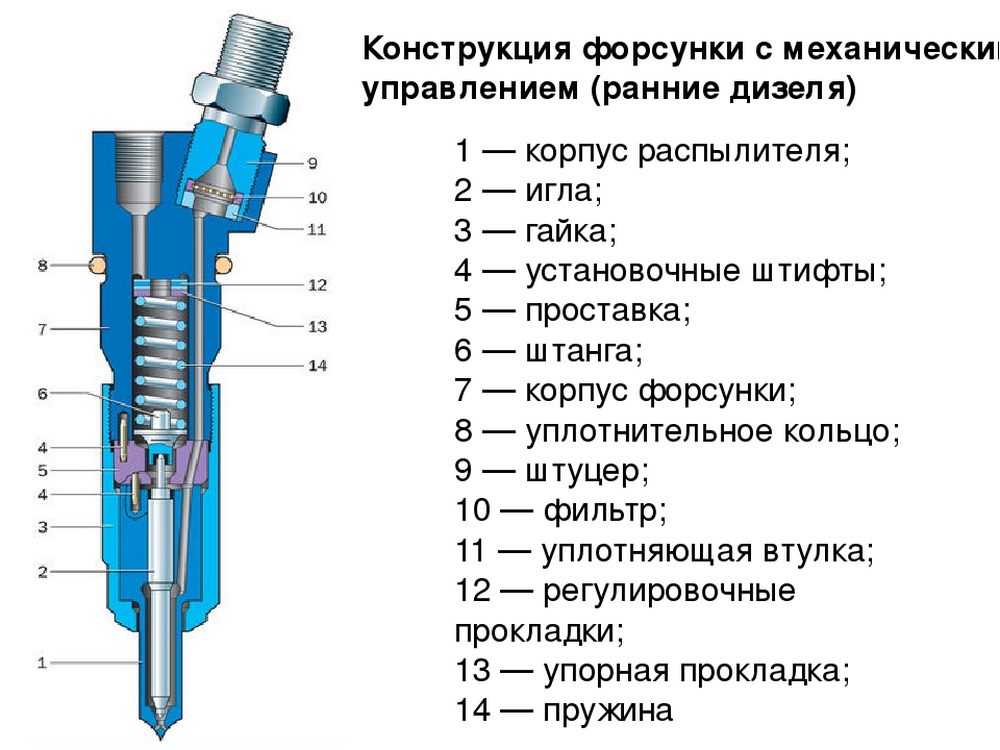

Наиболее простым устройством обладают форсунки гидромеханического типа. Солярка поступает к ним раздельно от индивидуальных секций топливного насоса высокого давления (ТНВД). При достижении в нужный момент некоторого порогового давления форсунка открывается, и топливо, дозированное нагнетателем насоса, впрыскивается в камеру сгорания, одновременно распыляясь на мельчайшие капельки.

После чего давление падает и клапан инжектора закрывается возвратной пружиной. Возможно двухступенчатое срабатывание, когда предварительно подаётся небольшая пилотная порция солярки, после чего срабатывает вторая пружина, и на распылитель поступает основной топливный заряд. Так повышается оптимальность работы двигателя.

Более совершенной системой впрыска стала её организация по принципу общей рампы высокого давления, так называемая Common Rail. Здесь ТНВД создаёт требуемый напор на все форсунки одновременно, а срабатывают они в нужный момент по электрическому сигналу от блока управления.

Стало возможным более точное распределение смеси по цилиндрам, плавное дозирование за счёт многократной подачи в рамках одного цикла и качественное сгорание дизтоплива при более мягкой работе мотора. Обеспечивается это наличием в каждом инжекторе электромагнита, который управляет запорным клапаном.

Следующим шагом стало появление пьезоэлектрического привода для иглы распылителя. Используется эффект изменения некоторыми кристаллами своих геометрических размеров при подаче на них электрического напряжения.

В отличие от электромагнитного привода, такая организация позволяет резко повысить быстродействие клапанов. Стало возможным увеличить количество порций топлива, подаваемых за один такт работы цилиндра. Мера вынужденная из-за постоянно повышающихся требований по экологичности дизелей. Такие форсунки отличаются высокой ценой и неремонтопригодностью.

Отдельным классом стоят так называемые насос-форсунки. Их отличает отсутствие в системе ТНВД, его роль выполняется при механическом воздействии кулачков распределительного вала на встроенную в каждый топливный инжектор плунжерную пару.

Применяются относительно редко из-за целого ряда недостатков. Из преимуществ здесь только отсутствие общего насоса высокого давления, что несколько упрощает аппаратуру.

Проверка дизельных форсунок в домашних условиях

В современных дизельных двигателях повсеместно могут использоваться одна из двух известных топливных систем Common Rail (с общей рампой) и насос-форсунки (где на на каждый цилиндр отдельно подводится своя форсунка).

Они обе способны обеспечить высокую экологичность и КПД двигателя. Поскольку эти дизельные системы функционируют и устроены подобным образом, но Коммон Реил более прогрессивна с точки зрения эффективности и шумности работы, хотя и проигрывает в мощности, стала все более чаще использоваться на легковых авто, то далее будем говорить о ней. А про работу, неисправности и проверку насос форсунок расскажем отдельно, ведь это не менее интересная тема, особенно для владельцев автомобилей VAG группы, поскольку там довольно не сложно производится программная диагностика.

Самый простой метод вычисления забитой форсунки такой системы можно провести по следующему алгоритму:

Форсунка Common Rail

  • на холостом ходу довести обороты двигателя до того уровня, когда проблемы в работе двигателя слышны наиболее отчетливо;
  • каждую из форсунок отключают путем ослабления накидной гайки в месте крепления магистрали высокого давления;
  • когда вы отключаете нормальную рабочую форсунку, то работа двигателя меняется, если же форсунка проблемная, то двигатель продолжит работать в таком же режиме и далее.

Кроме этого, проверить форсунки своими руками на дизельном двигателе можно путем прощупывания топливопровода на наличие толчков. Они будут результатом того, что ТНВД пытается нагнетать топливо под давлением, однако в силу забитости форсунки возникают сложности с его пропуском. Проблемный штуцер также можно определить по завышенной рабочей температуре.

Форсунка Common Rail

Система впрыска CR (Common Rail) появилась в начале 2000 годов. Её применение на автомобилях было обусловлено ограничениями по нормам выхлопа Евро-3, Евро-4, Евро-5. Это современная и очень высокоточная дизельная топливная аппаратура. Дизельные форсунки Common Rail работают при очень высоком внутриполостном давлении в связи с этим, топливная система CR очень требовательна к качеству дизельного топлива. Для диагностики и ремонта форсунок Common Rail требуется специальное диагностическое оборудование, а также отдельный топливный стенд предназначенный для последующей регулировки и настройки форсунок CR. Но даже обладая всем необходимым инструментом и оборудованием к сожалению не всегда удается отремонтировать эти форсунки.

Форсунка Common Rail

Как мы писали выше, форсунки работают при очень высоком давлении топлива от 250 до 1600 Bar в зависимости режимов работы двигателя. Если вы заправились некачественным дизельным топливом с примесями посторонних фракций, то они при таком рабочем давлении наносят непоправимый вред внутренним деталям форсунки. Ещё одна проблема системы впрыска common rail, это внутренняя выработка топливного насоса высокого давления, при такой неисправности насос начинает гнать стружку в топливную рампу и дальше она соответственно попадает в топливные форсунки в следствии чего последние выходят из строя. Ремонт форсунок Common Rail мы стараемся разбить на три ценовых диапазона. Как правило, в первую очередь изнашивается седло клапана (мультипликатор), реже выходит из строя сам распылитель. Довольно таки часто есть возможность восстановить посадочное место запорного шара в седле клапана, такой ремонт обходится в 4500 руб. Если же восстановить седло не предоставляется возможным, то мультипликатор форсунки подлежит замене, что несет дополнительную финансовую нагрузку. Как правило стоимость мультипликатора форсунки common rail варьируется от 3000 руб. до 5000 руб. Соответственно стоимость ремонта получается порядка 9000 руб. Если необходимо заменить еще и распылитель форсунки, то цена возрастает ещё приблизительно на 2000 руб. — 4000 руб. И конечная стоимость ремонта получится 11000 руб. — 13000 руб. Естественно цены на запчасти приведены приблизительные. На пример форсунки common rail производителя Delphi, конструктивно выполнены немного иначе нежели форсунки Bosch, и при ремонте форсунок Делфи необходимо однозначно менять клапан форсунки, соответственно минимальная стоимость ремонта получается порядка 8000 руб. — 9000 руб. А так как на данный момент производитель, внес изменения в комплектность поставки запчастей для форсунки, то клапан теперь можно приобрести только в комплекте с распылителем, соответственно стоимость ремонта форсунки Delphi возрастает до 13000 руб. И при таком ремонте, вы получаете практически новую форсунку, т.к. старым остается только корпус форсунки CR.

Устройство

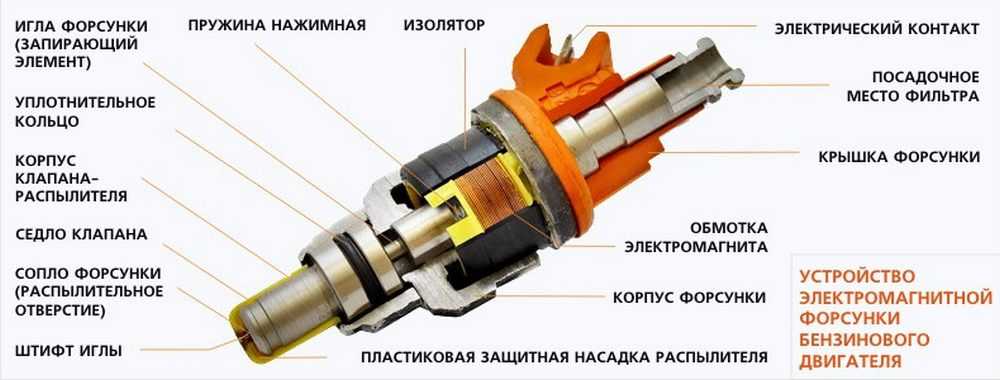

По сути, современная форсунка представляет собой клапан на базе электромагнита с программным управлением. Она включает в себя следующие конструктивные элементы:

  • резиновая прокладка;
  • фильтр;
  • коннектор;
  • индукционная катушка с подвижным сердечником, управляемый ЭБУ;
  • возвратная пружина сердечника;
  • входной коллектор;
  • распылительная игла;
  • сопло.

Находятся форсунки на головке цилиндроблока. Сколько их там, зависит от общего количества цилиндров, так как для каждого требуется по одной. В подавляющем большинстве легковых автомобилей их 4.

Что касается схемы расположения, то в большинстве «легковушек» форсунки выстроены в один ряд и закреплены на полой металлической трубке, по которой в них и поступает топливо.

Узнать, есть ли форсунки в конкретном двигателе и где они расположены проще всего прочитав технический паспорт транспортного средства.

До того, как форсунки начали использовать на инжекторных двигателях совместно с блоком управления, они имели несколько другое устройство. Вместо индукционной катушки с подвижным сердечником в них стоял клапан высокого давления, который срабатывал после нагнетания горючего топливным насосом при достижении определенного давления. Подобные устройства до сих пор используются на некоторых моделях дизельных двигателей.

Проверка дизельных форсунок на перелив (слив в обратку)

По мере износа дизельных форсунок со временем возникает проблема, связанная с тем, что топливо из них попадает обратно в систему, из-за чего насос не может нагнетать нужного рабочего давления. Следствием этого может быть проблемы с запуском и работой дизельного двигателя.

Перед проверкой вам необходимо будет купить медицинский шприц объемом 20 мл и систему для капельниц (для подключения шприца вам понадобится трубочка длиной 45 см). Чтобы найти форсунку, которая скидывает в обратку больше топлива, чем ей положено, необходимо воспользоваться следующим алгоритмом действий:

  • вынуть поршень из шприца;
  • на запущенном двигателе с помощью системы подключить шприц к “обратке” форсунки (трубочку вставить в горлышко шприца);
  • в течение двух минут держать шприц, чтобы в него набиралось топливо (при условии что оно будет набираться);
  • повторять процедуру поочередно для всех форсунок либо соорудить систему для всех сразу.

На основании информации о количестве топлива в шприце можно сделать соответствующие выводы:

Проверка перелива в обратку

  • если шприц пустой — значит, форсунка полностью исправна;
  • количество топлива в шприце объемом от 2 до 4 мл также в пределах нормы;
  • в случае, если объем топлива в шприце превышает 10. 15 мл, это означает, что форсунка частично или полностью вышла из строя, и ее необходимо заменить/отремонтировать (если льет 20 мл, то ремонтировать бесполезно, поскольку это говорит об износе седла клапана форсунки), так как она не держит давление топлива.

Однако такая простая проверка без гидростенда и тест плана не дает полной картины. Ведь на самом деле при работе двигателя количество сбрасываемого топлива зависит от многих факторов, она может быть забита и её нужно чистить или она подвисает и требуется в ремонте либо замене. Поэтому данный способ проверки форсунок на дизеле в домашних условиях позволяет лишь судить лишь об их пропускных способностях. В идеале количество пропускаемого ими объема топлива должно быть одинаковым и находиться в пределах до 4 мл за 2 минуты.

Точный объем топлива, которое может подавать в обратную магистраль вы можете найти в мануале своего автомобиля или двигателя.

Для того, чтобы форсунки эксплуатировались как можно дольше, заправляйтесь качественным дизельным топливом. Ведь оно напрямую зависит от на работу всей системы. Кроме этого, ставьте оригинальные топливные фильтры и не забывайте вовремя их менять.

Что такое распылитель форсунки

Форсунка — это необходимый элемент топливной системы Common Rail, она служит для:

создания впрыска топлива (обеспечение необходимой дозы и угла подачи горючего);

герметизации системы впрыска от камеры внутреннего сгорания;

экономичности расходования топлива.

Распылителем форсунки называется та часть, которая непосредственно участвует в процессе впрыска. При этом деталь, находящаяся на переднем конце форсунки, постоянно соприкасается с камерой сгорания, а потому подвергается термической и механической обработке. Благодаря топливу, которое протекает сквозь форсунку, распылитель охлаждается. Однако в процессе длительной эксплуатации такого охлаждения бывает недостаточно, поэтому корпус наконечника форсунки всегда изготавливают из термостойких материалов.

Какие типы распылителей форсунок бывают
