Сальник коленвала

Как снять шкив коленвала

После откручивания крепления нужно снять шкив. Он плотно сидит на ступице и фиксируется шпонкой, поэтому просто стянуть его с вала рукой не удастся. Лучше всего использовать для этого специальный съёмник, который имеет две лапки, захватывающие края шкива и центральный закручивающийся винтовой упор, упираемый в ось вала. При отсутствии съёмника можно использовать для этого монтировки, которыми нужно равномерно поддевать шкив с противоположных сторон, прилагая усилия в направлении от вала.

Точку приложения силы нужно стараться выбирать максимально приближённую к валу. Перед тем как снять шкив коленвала, можно аккуратно обстучать его деревянным молотком, чтобы устранить возможный перекос

Следует соблюдать особую осторожность, чтобы не деформировать фиксирующую шпонку и паз. Обратную установку шкива на вал следует производить после обработки установочных мест солидолом, чтобы не прилагать больших усилий приводящих к перекосу

Источник

Процесс замены переднего сальника

Чтобы заменить сальник Рено Логан, необходимо снять шестерню коленвала, которая часто прикипает к валу. Для этого лучше использовать специализированный съемник, упирающийся в вал и вкручивающийся в отверстия на шестерне, бить по ней молотком строго запрещается. Коленвал стопорится специальным стержнем как и при замене ГРМ.

Сальник коленвала Логана находится непосредственно под шестерней, поэтому после демонтажа его можно будет увидеть. Даже если он не течет, но на сальнике появилось характерное напыление, его лучше заменить. Перед началом работы место, где находится сальник необходимо отмыть. Сначала лучше обработать поверхность сжатым воздухом, а затем специальной аэрозольной жидкостью. Затем снова просушить воздушным потоком.

Замена сальника коленвала Renault Logan начинается с того, что его снимают, подковыривая плоской отверткой. Но делать это нужно аккуратно, поскольку он упирается в шестерню масляного насоса, которую нельзя повредить. Маленькой отверткой обойма поддевается изнутри, слегка деформируется, затем в это место вставляется большая отвертка, и сальник легко выходит из посадочного гнезда.

При этом к закрытой ним шестерне лучше вообще не дотрагиваться. Одна из самых распространенных ошибок – для демонтажа в него вкручивают саморез, за который и извлекают. Это часто приводит к повреждению шестерни маслонасоса и последующей замене этой детали.

Установка сальника начинается с очистки рабочей поверхности. При монтаже нужно учесть важный момент. Чтобы новый сальник не закусила шестерня масляного насоса, требуется взять небольшой кусок пластика, вырезанный из бутылки, размерами примерно 10 на 10 см. Он смазывается маслом и скручивается в трубку под размер переднего сальника коленвала, на которую он надевается и тоже смазывается маслом.

Трубка уставляется в место монтажа сальника, и по полученному конусу он вставляется в гнездо простым усилием руки, потом пластик извлекается.  Для качественной установки сальника потребуется запрессовка в виде трубки, с внешним диаметром 46 мм и внутренним 36 мм, которую придется изготовить самостоятельно. Если ее нет, то подойдет кусок любой трубки, но есть риск получить перекос при установке, и характеристики сальника при эксплуатации резко ухудшатся.  Запрессовывать сальник нужно легкими ударами молотка по трубке, при этом он должен сесть точно в гнездо.

Сборка осуществляется в обратном порядке, устанавливаете шестерню, ремень ГРМ и шкив. При этом нужно следить за совпадением всех меток на валах и натяжном ролике, ремень генератора должен иметь оптимальное натяжение. Поле запуска двигателя течь сальника коленвала должна полностью прекратиться.

Установка

Обращаю внимание на очень важный момент. Шлифовка посадочного места под задний сальник змз 406

Если вы на двигателе просто меняете «потекший» сальник, это просто замена. А вот если это капитальный ремонт или «постройка» хорошего двигателя, то прошлифовать посадочное место я рекомендую обязательно. Не бойтесь, что уменьшится диаметр. Современные манжеты позволяют работать с валами «уменьшенными» по диаметру до 0,2-0,4мм. И еще один момент, за мою ремонтную практику, 80% течей манжет и уплотнений было связано с неправильной или неграмотной установкой.

задняя манжета коленвала

Замена заднего сальника двигателя

Его протечка не приводит к таким проблемам, как в
случае с передним. Однако масло попадает на диск сцепления – тот со временем
утрачивает свои свойства, чем начинает доставлять водителю неприятности. Не
стоит забывать и о повышенном расходе масла.

Задник сальник двигателя

Технология замены такова:

  1. Из коробки передач сливается масло, с неё снимаются
    ШРУСы.
  2. КП и корзина сцепления демонтируются.
  3. Снимается стопорная пластина, после чего демонтируется маховик.
  4. Снимается тыльный щит сцепления.
  5. Откручиваются болты, фиксирующие заднюю крышку мотора.
  6. Извлекается старый сальник, посадочное гнездо
    очищается.
  7. С помощью специального приспособления устанавливается
    новый сальник.
  8. Производится сборка в обратном порядке.>

Метки ГРМ и затяжка

Чтобы прокрутить распредвал, нужно использовать четырехгранный ключ. Вращая его по часовой стрелке, натягиваете цепь. При этом обязательно зафиксируйте положение коленчатого и промежуточного валов – нельзя, чтобы они вращались. Убедитесь в том, что метки на шкиве и головке блока совпадают. Затем выполните такие манипуляции:

Затем нужно подключить все бронепровода и залить антифриз в систему охлаждения. В том случае, если все работы выполнены правильно, метки ГРМ ЗМЗ-406 выставлены верно, вы избавитесь от проблем с мотором. Улучшится его приемистость, увеличится мощность, пропадут посторонние звуки при работе.

Установка звездочки коленвала 405

Если снималось зубчатое колесо коленчатого вала, напрессовать его на коленчатый вал, установить уплотнительное кольцо и втулку.

Установить шпонку 1 в паз на коленчатом валу.

Повернуть коленчатый вал так, чтобы метка 3 на зубчатом колесе коленчатого вала совпадала с меткой 2 на блоке цилиндров. При этом поршень 1-го цилиндра займет положение в.м.т.

Установить успокоитель цепи 4, но болты 5 крепления успокоителя не затягивать.

Одеть цепь 6 на зубчатое колесо коленчатого вала, предварительно смазав ее моторным маслом.

Надеть цепь на ведомое зубчатое колесо 1 и установить его на промежуточный вал 2 так, чтобы установочный штифт колеса вошел в отверстие

промежуточного вала. При этом метка 4 на зубчатом колесе должна совпасть с меткой 5 на блоке цилиндров, а ветвь цепи, проходящая через успокоитель 3, должна быть натянута.

Установить ведущее зубчатое колесо промежуточного вала так, чтобы установочный штифт его вошел в отверстие на ведомом зубчатом колесе.

Завернуть два болта крепления зубчатых колес промежуточного вала, подложив под них стопорную пластину.

Болты затянуть моментом 22–25 Нм (2,2–2,5 кгс·м) и зафиксировать их, загнув края стопорной пластины на грани головок болтов.

После установки цепи не поворачивать промежуточный и коленчатый валы.

Нажав на башмак натяжителя, натянуть цепь и проверить совпадение меток на зубчатых колесах и блоке цилиндров.

Затянуть болты крепления успокоителя цепи.

Смазать верхнюю цепь моторным маслом и затем одеть ее на ведущее зубчатое колесо промежуточного вала, пропустив в отверстие в головке блока.

Если зубчатое колесо 2 установлено на распределительном валу, отвернуть болт 1 и снять колесо 2 с распределительного вала.

Одеть цепь на зубчатое колесо 2 и, слегка повернув выпускной распределительный вал по часовой стрелке, установить на него зубчатое колесо 2 с надетой на него цепью.

При этом штифт 8 распределительного вала должен войти в отверстие зубчатого колеса. Завернуть болт 1.

Поворачивать распределительный вал нужно ключом за четырехгранник на распределительном валу. Затем, слегка повернув распределительный вал против часовой стрелки, натянуть цепь.

Промежуточный и коленчатые валы при этом поворачиваться не должны. Метка А должна совпасть с верхней плоскостью головки блока.

Отвернуть болт 6 и снять зубчатое колесо 4 с впускного распределительного вала.

Надеть на колесо 4 цепь и установить колесо 4 с цепью на распределительный вал, слегка повернув при этом распределительный вал по часовой стрелке.

Штифт 5 распределительного вала должен войти в отверстие зубчатого колеса. Слегка повернув распределительный вал против часовой стрелки, натянуть цепь.

Метка А на зубчатом колесе 4 должна совпасть с верхней плоскостью головки блока.

Остальные валы при этом поворачиваться не должны.

Затянуть болты 1 и 6 моментом 46–74 Нм (4,6–7,4 кгс·м), удерживая распределительные валы от поворота ключом за четырехгранники.

Установить успокоитель 3, протолкнув его в отверстие в головке блока.

Установить крышку цепи и водяной насос. При этом на поверхности крышки, прилегающие к блоку цилиндров и головке блока, нанести тонким слоем герметик «Гермесил» или подобный ему.

При установке крышки цепи следить за тем, чтобы не повредить сальник коленчатого вала.

Установить гидронатяжители верхней и нижней цепей.

Установить шкив коленвала.

Завернуть храповик и затянуть моментом 104–128 Нм (10,4–12,8 кгс·м), удерживая коленвал от проворота, вставив отвертку в зубья венца маховика и уперев ее в установочный штифт картера сцепления. При затяжке храповика шкив маховика напрессовывается на коленвал.

Провернуть за храповик коленвал на два оборота и установить в положение в.м.т. поршня 1-го цилиндра. Проверить совпадение меток.

Газель «Бизнес». Замена заднего сальника КВ. Замена прокладки поддона картера.

Собственно Газелька приехала на долговременное обслуживание.

Для начала убрать сопли с прокладок картера и клапанной крышки, заменить задний сальник коленвала двигателя УМЗ-4216. Ну, и так, в процессе ковыряния, если что вылезет заприпомнить и со временем исправить.

Давненько я не сталкивался с подобным размахом конструкторской бездарности…

Ну, теперь ближе к делу.

Начать решил с замены заднего сальника КВ. Во первых, в том районе явно сочит масло. А во вторых, сальник там стоит наверняка заводской и крайне полезно поменять его на иностранный. Думаю не стоит объяснять разницу между отечественными деревяносальниками и импортными, которые поставил и забыл на долгие годы…

А вот тут и начинается первый аттракцион. После долгого общения с полноприводными автомобилями, мне как-то странен и не понятен подход. Для того, что бы снять коробку надо открутить от ней кардан. Это понятно. Но почему сделано так, что необходимо открутить весь кардан в сборе? То есть надо открутить задний фланец крепления кардана…

… после чего оказалось, что сальник хвостовика травит масло…

Потом, открутить промежуточный подшипник.

И только после этого, вытянуть вал кардана(в сборе) из хвостовика КПП.

А не проще, зафигачить фланец на хвостовик КПП? Но, это останется на совести конструкторов ГАЗ…

Ладно. Дальше нам необходимо раскрутить лючёк в полу кабины и рассоединить рукоятку переключения передач от КПП.

Лючёк прикручен на шесть саморезов с головкой под … прямой шлиц. Это просто вынос мозга. Ну, блин на дворе же двадцать первый век! Когда же наш автопром откажется-то то прямого шлица? Ведь не возможно его нормально ни закрутить, ни открутить. Либо шлиц сорвётся, либо умудохаешься крутить из-за того, что битка не самоцентрируется…

Дальше, с помощью трансмиссионной стойки подпираем КПП и откручиваем болты крепления траверсы.

После чего, опускаем КПП, везум её в сторону. Попутно оцениваем состояние уплотнений первичного вала.

В нашем случае всё отлично. Потечек нет.

Далее оцениваем состояние зубчатого венца маховика.

Собственно, сильного криминала нет, но видно, что заходная часть для бендикса стартера, сильно покоцана. Да и на венце присутствуют покоцки. В дальнейшем, при демонтаже маховика, у меня будет возможность получше продефектовать сам маховик.

Следующим идёт снятие колокола. Демонтируем рабочий цилиндр сцепления. Кстати, оказался импортный Sach. И демонтируем стартер.

А, далее надо было открутить болты крепления колокола к блоку ДВС. Собственно я открутил все, кроме левого верхнего. Нет его возможности открутить, без опускания ДВС вниз. И всё тут. Чем думали конструктора, когда изобретали сие чудо — не понятно.

Я больше скажу! Мне ДВС всё равно опускать… Потому, что для того, что бы снять картер двигателя и заменить его прокладку, нужно… демонтировать траверсу крепления двигателя. А для того, что бы открутить болты на правой стороне траверсы, необходимо… демонтировать воздухан и его патрубки! Иначе нет нормального доступа сверху к болтам траверсы на раме.

Вот это апофеоз 🙂

На сегодня кончилось терпение и трезвость мышления. Шаблон разорван в клочья… Ушёл в тайга. Завтра вернусь и буду крутить дальше.

Ремонт двигателя ЗМЗ 406 своими руками в гараже.

Специально для статьи был приобретен двигатель змз 406 с большим пробегом. По словам старого хозяина он пробежал более 600 тысяч км в разных условиях и эксплуатировался разными водителями, в том числе и пилотами, для которых капот является частью обшивки автомобиля, а не крышкой моторного отсека.

Этот двигатель тупо разобрали по болтикам без всякой диагностики неисправностей, так как пробег большой и делать надо всё. Сняв и почистив голову увидели: седла клапанов, особенно выпускных, обсевшие, т.е. это приведёт к снижению или потере компрессии. На фото видно, что клапана сидят глубже поверхности камеры сгорания

Кстати, для хозяев этих машин и начинающих мотористов, это очень серьезная неисправность для двигателя с гидрокомпенсаторами, которой необходимо уделить должное внимание. Замерами и цифрами в этой статье увлекаться не будем, она есть в соответствующей литературе, чтобы не упустить некоторых важных моментов

Здесь тоже видно, как утоплены клапана, правда изображение некачественное.

Соответственно головку блока везем в мастерскую на замену направляющих втулок клапанов, сёдел клапанов и шлифовку, блок на расточку цилиндров под новые ремонтные поршня, а коленвал и промвал на шлифовку. Что приятно удивило — размеры шеек коленвала на несколько соток оказались ниже допуска, хоть и блок внутри был покрыт толстым слоем масляного нагара. Но в принципе тут нечего удивляться — это заводское качество.

Пока ждем результатов обработки, есть время разобраться с другими деталями.

Проверяем износ втулок верхней головки шатуна — как правило, лучше конечно замена.

Проверяем износ большой звездочки промежуточного вала со стороны их прилегания, если присутствует выработка от стопорной пластины, то её завариваем полуавтоматом и отдаем шлифовать —

чтобы получилось вот так.

Теперь выработки, как показывает практика, в этом месте никогда не будет, ввиду изменения структуры металла.

Проверяем маховик, если присутствует выработка от диска сцепления, то отдаем токарю или шлифовщику на проточку.

Что мешает снимать шкив коленвала?

В инструкции по эксплуатации автомобиля и руководству по ремонту процедура демонтажа коленчатого вала, включая снятие шкива, описывается красиво и немногословно, и кажется, что это легко выполнить. Но на деле всё оказывается не так просто. Причин тому несколько:

Неудобное для проведения работ расположение шкива в моторном отсеке. Он скрыт за генератором и подход к нему ограничен элементами конструкции кузова. Шкивы бывают обычные и демпферные, которые имеют дополнительное внешнее кольцо с резиновым уплотнителем для поглощения вибрации. Чтобы добраться до элементов крепления шкива, нужно ослабить натяжные болты и снять ремни генератора и гидроусилителя

И даже после этого при выполнении демонтажных работ следует соблюдать особую осторожность в приложении сил, чтобы случайно не повредить окружающие близкорасположенные детали и лакокрасочное кузовное покрытие.
При установке на заводе шкив коленвала зажимается болтом или гайкой с высокой силой сжатия, чтобы обеспечить надёжное крепление. В процессе работы двигателя правая резьба крепления способствует дальнейшему усилению зажима

Высокая температура и действие окружающей среды с течением времени усугубляют этот процесс посредством коксования масла и коррозии металла. В результате крепёжная гайка или болт прочно прилипает к корпусу шкива, и сорвать это сцепление металлов без знания специальных способов не просто.
При выключении сцепления коленчатый вал свободно проворачивается с посредством любого гаечного ключа. Поэтому, прежде чем как открутить шкив коленвала, следует решить вопрос надёжной фиксации его положения, чтобы исключить проворачивание при откручивании гайки. В мастерских для этого используют специальные приспособления, которые прикручиваются болтами к шкиву в технологические отверстия и создают надёжный упор против проворачивания. При отсутствии таких приспособлений данную проблему можно решить установкой надёжных упоров под колёса и постановкой 4-й скорости механической коробки передач. Можно также зафиксировать маховик коленвала, упирая в его зубья или отверстия монтировку.

Замена цепи ГРМ газель 405 двигатель

Как уже было сказано, метки ГРМ выставляются после того, как будет произведена замена цепи газораспределительного механизма. Обычно на двигатели устанавливают цепь с жизненным ресурсом до 150 тысяч километров. Однако в процессе эксплуатации этот ресурс может уменьшаться.

Например, при эксплуатации мотора в экстремальных условиях цепь растягивается быстрее, так как работает почти на износ. Кроме этого ремни от различных производителей могут различаться в количестве заложенных километров для пробега, прежде чем цепь будет порвана или растянута.

Почему цепь ГРМ выходит из строя

Ремень газораспределительного механизма может быстро выходить из строя потому, что куплена на обычном рынке, где вам продали подделку. Оригинальные устройства продаются только на специализированных авторынках. Стоит такая цепь от шести тысяч рублей.

Чаще всего цепь выходит из строя из-за ненадлежащего ухода за двигателем. Также может закончиться жизненный ресурс устройства. К этому времени она растягивается и становится бесполезной.

Номер цепи ГРМ для двигателя ЗМЗ 405 – 040900100011800. Устройство – двурядное. Есть несколько способов, по которым можно отличить подделку от оригинала. Я расскажу вам о них:

  • нет голограммы на цепи;
  • буквы, прописанные на упаковке устройства не читаются или читаются с большим трудом;
  • коробка, в которой лежит цепь исполнена некачественно – есть места, где виден клей, наклейка неправильно приклеена или вверх ногами;
  • сам принт плохо читается.

Если же вышеописанных проблем, вы не обнаружили, то можете смело покупать цепь.

Замена цепи 405 газель: как определить необходимость

Цепь нуждается в замене, когда на ней вы обнаружили сколы или трещины. Когда устройство растянуто, то желательно тоже произвести скорейшую смену ее на двигателе ЗМЗ 405.

Стук и шумы во время работы на холостых также подскажут владельцу, что наступила пора для смены цепи ГРМ. Об этом говорит и нестабильная работа силового агрегата.

Главное не нужно забывать про выставление меток ГРМ. Так как они играют главную роль в процессе работы двигателя. Без них распределение фаз не может быть нормальным. А значит мотор может некорректно работать.

Особенности конструкции

Прежде чем производить установку меток ГРМ на ЗМЗ-406, нужно рассмотреть особенности этого двигателя.

Всего существует четыре фазы, в которых функционирует система газораспределения:

Для обеспечения максимального значения КПД и предотвращения повреждения клапанов нужно использовать привод. На моторах ЗМЗ-406 и подобных применяется металлическая цепь.

Но обязательно распределительные и коленчатый валы устанавливаются по меткам – это обеспечивает синхронность работы всех механизмов. Газораспределительный механизм позволяет своевременно открывать и закрывать отверстия клапанами, подавая топливную смесь и выбрасывая в атмосферу продукты горения.

Замена сальника коленвала — бортжурнал ГАЗ Газель 33021 – ГАЗелька 1995 года на DRIVE2

Продолжим,Удалось найти время и заменить передний сальник коленвала, который тек ручьем.С такими двигателями ремонта особо опыта нет, кроме как прохождение практики в ГАЗовском сервисе со студенческих времен)) поэтому немного помучался…

Разобрав понял что у меня нет головки на 36, пришлось бежать в магазин, ну и чуть помучался откручивая.

Итак виновник торжества — сальник который вывалился из крышки, т.е. обойма не держалась в крышке, в сам сальник впринципе был еще вполне жизнеспособным…Оттер нагар и стер герметик, и начал заколачивать импортный модный сальник, который ну никак не хотел залезать, в итоге время поджимало — поставил отечественный, его забил все ок.

Кстати собирал на герметик прокладку — loctite — дорогущий, но вещь! это не красная фигня которым крышка была намазана, который пальцами стирается, его ножом не ототрешь!

Попутно решил заменить оба ремня

Большой поставил Gates, малый поставил потолще Mando (Bosch в запас кинул)

Ну и заменил все патрубки, правда хомуты еле живые, нужно тоже поменять

Все собрал, все ОК!

Так же доделал музыкуМузыкаМагнитола в потолочной консоли, управление джойстиком, лично мне очень удобно, как хотел!

Еще пару фото —Бачок омывателя у меня такой (с Волги вроде, с приколхоженным ВАЗовским кронштейном) —

Новые блоки предохранителейВнутри —Под капотом —Их менял с самого начала, родные были в плохом виде…

Т.к. масло уже не течет в планах его замена а так же фильтров.

Инструменты для работы

Для замены сальника потребуется обычный инструмент – балонный ключ для снятия колеса, стандартные ключи на 8, 10, 13, 16, 18, две плоские отвертки – маленькая и большая, жидкость для очистки, небольшой кусок пластика, вырезанный из бутылки, приспособления для демонтажа и установки.

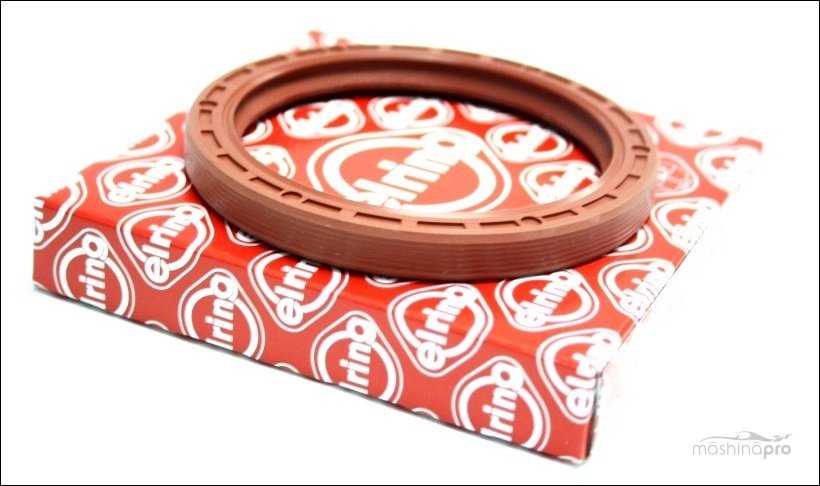

При выборе детали лучше всего ориентироваться на оригинал сальника коленвала Рено Логан  французского производства, артикул детали 7701475009. Она поставляется в специальной упаковке, и при правильном монтаже прослужит не меньше запчасти, установленной на заводе. Бюджетные варианты хорошего качества – сальники производства Elring и Victor Reinz, идущие под тем же артикулом.

Внешний диаметр сальника составляет 47 мм, внутренний – 35 мм, ширина – 7 мм. Оригинальная деталь сделана из политетрафлуороетилена и полиакрил-каучука (PTFE/ACM) – устойчивых к износу материалов.

Как выставить зажигание на ЗМЗ 406 инжектор

Каждый силовой агрегат имеет свои особенности. Поэтому метки и зажигание выставляется в соответствии с этими особенностями. Также и ЗМЗ 406 имеет нюансы, о которых нужно знать каждому, кто эксплуатирует мотор.

Работа мотора состоит из следующих процессов (их называют фазами):

Микропроцессорная система зажигания у ЗМЗ 406 управляет клапаном двигателя экономайзера. Состоит из блока управления, датчиков и механизмов, которые приводят в действие всю систему. Правильная установка системы зажигания при замене обеспечит стабильную работу двигателя в зимних и летних условиях.

О том, как провести установку в следующем блоке.

Установка зажигания 406 двигателя автомобиля

Установка меток зажигания на двигателе проводится следующим образом:

Коленвал двигателя ЗМЗ 406

Коленчатый вал мотора нужен для преобразования усилий агрегата в крутящий момент

Поэтому важно при разборе и замене цепи, выставлении меток зажигания, обратить внимание на целостность устройства. Износ коленвала, разрушение или даже небольшой изгиб могут серьезно навредить работе двигателе в будущем

Замена задней манжеты коленчатого вала

1. Головкой на 17 отворачиваем шесть болтов крепления маховика, удерживая его от проворачивания отверткой, вставленной между зубьями.

2. Сняв шайбу, снимаем маховик.

3. Поддев отверткой, извлекаем манжету.

4. Заполнив на две трети полость между рабочей кромкой и пыльником новой манжеты смазкой Литол-24, запрессовываем ее на место, используя старую манжету как оправку

Снятые узлы устанавливаем в обратном порядке.

А теперь самое главное, как же насадить ступицу обратно? Самое верное при помощи резьбы в коленвале под храповик. Резьба там на 24 с шагом 2. Сразу предупрежу, что для 24й резьбы стандартный шаг – 3 мм, то есть болт с хозяйственного магазина не пойдёт, а стоят такие болты от 100 рублей. Однако прежде чем можно будет напрессовывать ступицу храповиком, необходимо её напрессовать как-то на первые 2-3 сантиметра коленчатого вала. Сразу скажу, колотить молотком по коленчатому валу нельзя категорически. Как вариант вроде как подходит какой-то болт от МАЗа, но в магазине автозапчастей такого не оказалось, и я решил колхозить при помощи второго храповика.

При изучении ассортимента магазина натолкнулся на храповик от ЗМЗ 406, сверив с храповиком 402го убедился, что резьба у них одинаковая – 24 на 2. Был приобретён следующий комплект:

Храповик от ЗМЗ 406, толстая шпилька оси коромысел ЗМЗ 402 (на 10) и гайка под эту шпильку. Не купил храповик от 402го, так как он стоил вдвое дороже, чем вышеуказанный комплект, впоследствии выяснилось почему – храповик змз 406 сделан из говённого металла отчего и стоит более чем в два раза дешевле. Оно и понятно – он выполняет сугубо декоративную функцию. В принципе, так как этот храповик и покупался под разделку, то низкое качество металла даже оказалось преимуществом – проще сверлить и пилить.

Итак, в храповике была нарезана резьба на 10 и отпилена шляпка. Остальное думаю понятно по фото:

Признаком необходимости замены переднего сальника коленчатого вала является течь масла через его кромку. Масло разбрызгивается вращающимся шкивом коленчатого вала, вследствие чего замасленными оказывается вся передняя часть двигателя и моторного отсека.

Признаком необходимости замены заднего сальника коленчатого вала является течь масла через его кромку. Масло разбрызгивается вращающимся маховиком внутри картера сцепления и затем вытекает наружу через щели между картером и его усилителем.

При сильной течи возможно замасливание накладок ведомого диска сцепления и, как следствие, пробуксовка сцепления. Причинами замасливания дисков сцепления и утечки масла из картера сцепления может быть течь сальника первичного вала коробки передач.

Моторное и трансмиссионное масла различаются по запаху, поэтому при определенном навыке по нему можно определить, какой из сальников дефектный. Есть еще один способ определения типа масла. Капните масло в воду, налитую в сосуд тонким слоем (можно в лужу). Трансмиссионное масло растечется по всей поверхности воды в виде радужной пленки, а моторное масло останется в виде капли, похожей на зерно чечевицы. Прежде чем заменять передний сальник коленчатого вала при появлении течи, проверьте чистоту системы вентиляции картера двигателя, так как в случае ее засорения повышенное давление газов в картере вызывает течь даже при исправном сальнике.

Снимаем брызговик двигателя, ремень привода навесных агрегатов, датчик синхронизации, электровентилятор радиатора (см. соответствующие статьи).

1. Для удобства работы, отвернув ключом на 17 два болта и не отсоединяя шлангов, положить гидроусилитель на полку аккумуляторной батареи (для автомобиля с гидроусилителем руля).

2.

Головкой на 36 отворачиваем болт крепления шкива коленчатого вала. От проворачивания удерживаем его отверткой, вставленной между зубьями.

3. Двумя монтажными лопатками равномерно отжимаем шкив коленчатого вала от передней крышки картера двигателя

4.

Снимаем шкив коленчатого вала.

5. Поддев отверткой, извлекаем манжету.

6. Заполнив на две трети полость между рабочей кромкой и пыльником новой манжеты смазкой Литол-24, запрессовываем ее на место, используя старую манжету как оправку.

Для того чтобы заменить задний сальник коленчатого вала, выполните следующие операции. Снимите коробку передач (см. «Снятие и установка коробки передач »). Снимите сцепление (см. «Снятие и установка сцепления »).

1. Головкой на 17 отворачиваем шесть болтов крепления маховика, удерживая его от проворачивания отверткой, вставленной между зубьями.

Как выставить метки ГРМ Газель 405

На моторах ЗМЗ 405 сборку ГРМ проводят в обратном порядке разборки. Если вы сталкивались уже с разборкой двигателя и заменой цепи, то уже знаете, как собирать в обратном порядке ГРМ.

А теперь поговорим о том, как правильно выставлять метки ГРМ. Так как многие автовладельцы делают это на авось, что приводит к плачевным результатам.

Где расположена цепь

Цепь ГРМ располагается на ЗМЗ 405 ближе к переду двигателя. А вот некоторые компании, типа Фольцвагена, устанавливают ее позади. В нашем случае пробраться к ней будет проще.

Признаки поломки газораспределительного механизма

После разборки газораспределительного механизма, вы сможете увидеть признаки поломки его или признаки нестабильной работы мотор. Такими признаками могут быть съеденные концы звездочек коленвала. Их лучше сразу заменить на новые.

Сама цепь может быть вся в трещинах. Либо она провисает, если натяжители ГРМ неисправны. Из-за провисшей цепи, автовладелец слышал постукивания и шумы на холостых оборотах двигателя.

Газель установка распредвалов по меткам

Теперь поговорим о том, как правильно выставить метки по распредвалам. Необходимо использовать транспортир во время работы по выставлению меток ГРМ.

  1. Вращать распредвал выпускных клапанов до тех пор, пока метка ГРМ не установиться на отметке в 19 градусов на транспортире.
  2. Ремень надевают на звездочку. А дополнительное отверстие устанавливают перед штифтом распредвала.
  3. Чтобы звездочка установилась ее проворачивают ключом.
  4. Затем против часовой стрелки натягивают ведущую ветвь цепи.
  5. Теперь распредвал впускных клапанов вращают до тех пор, пока метки не сойдутся на отметке транспортира в 20 градусов.
  6. По принципу распределительного вала выпускных клапанов устанавливают звездочку и метки ГРМ.
  7. Затем закручивают крепления звездочек. Не забывают установить эксцентрик привода топливного насоса.

Затем собирают гидронатяжитель и переходят к проверке правильного распределения фаз ГРМ.

Идеальная фаза

Идеальная фаза работы ГРМ двигателя будет соблюдена только в том случае, если при проверке стрелка шаблона на впускном кулачке показывает 20 градусов, а на выпускном 19 градусов на транспортире.

Метки ГРМ и затяжка

Метки ГРМ должны быть выставлены строго по указанной в мануале схеме. А затяжка всех болтов производится с помощью динамометрического ключа. Сила надавливания не должна превышать или быть меньше той, которая указывается в книжке по эксплуатации двигателя.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ас ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
