Сообщества › ГАЗ Волга › Блог › Промывка инжектора ЗМЗ-406 своими руками. Полный отчет.

И так, процесс промывки завершен и показал отличные результаты. Ранее, я писал о подготовке к этой операции, спрашивал мнения “бывалых” здесь, в сообществе. Теперь, обзорно опишу весь процесс со ссылками на БЖ с детальными описаниями каждого этапа. Подготовка

Процесс подготовки включил в себя отработку схемы проведения работ

Как видно, промывка предполагается без снятия форсунок с двигателя. Для реализации схемы были подготовлены некоторые детали и приобретена промывочная жидкость.

Промывка

Процесс промывки начался с подключения приспособления в топливную систему двигателя. Разрезаем “обратку” и подключаем к шлангу возврата в канистру приспособления.

Заливаем смесь промывки с бензином в канистру и работаем по известной методике.

Испытания

Делаю пробег более 70 км с остановками и разгонами. Результат промывки налицо. Подробно: www.drive2.ru/cars/gaz/31…iks/journal/1223009/#post

Проверка и замена свечей.

По рекомендации опытных товарищей, меняю свечи, но не сразу, а после пробега. Старые свечи в хорошем состоянии.

Вот такой отчет о промывке форсунок своими силами. Рекомендую к повторению. Проверено!

Самостоятельный ремонт форсунок ГАЗель

Новые инжекторы к бензиновым и дизельным силовым агрегатам стоят недёшево. Поэтому вместо приобретения новых распылителей топлива можно их отремонтировать. Диагностика, чистка и замена износившихся запчастей неисправного инжектора будет стоить гораздо меньше, чем приобретение новой оригинальной форсунки. Инжекторы подлежат ремонту, если:

  • ресурс использования распылителя меньше, чем тот, на который он рассчитан;
  • корпус инжектора не деформирован и не повреждён — отсутствуют трещины и сколы;
  • на распылительном отверстии нет видимых повреждений.

Чистка, продувка и промывка распылителей

На протяжении эксплуатационного срока топливные форсунки следует чистить и промывать. Периодичность этой операции — каждые 30 тыс. км пробега. После 100 тыс. км промывка уже не поможет, инжекторы придётся менять. Чистку можно проводить как в сервисных центрах, так и самостоятельно. Наилучший способ избавиться от грязи и нагара — подвергнуть распылитель воздействию ультразвукового излучения. Кроме такого метода, на СТО чистят форсунки на специальных стендах, подвергая их корпуса и сопла промывке. И также выпускаются присадки к топливу, очищающие топливную систему, в том числе и распылители.

Самый практичный способ чистки, который можно провести даже в полевых условиях — самостоятельная промывка специальными жидкими составами. Для такой чистки можно использовать баллончик со средством для промывки карбюраторов. Наружный нагар убирается с помощью ткани, смоченной тем же составом. Можно аккуратно удалить иголкой твёрдые частички нагара вокруг сопла. Лучший эффект получается, если предварительно замочить все форсунки в жидкости для очистки инжектора.

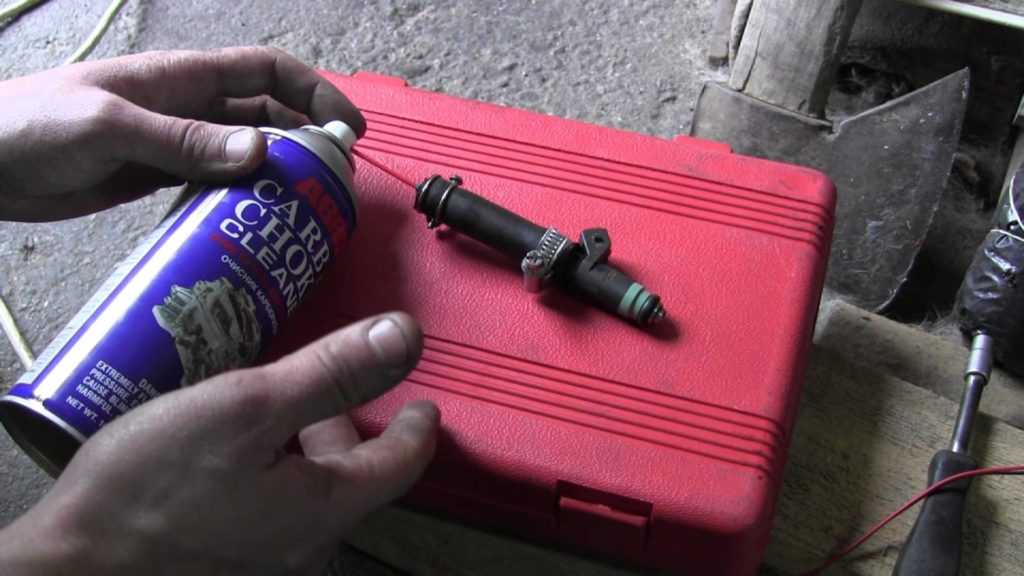

Форсунка очищается как снаружи, так и внутри

Есть несколько методов очистки, с использованием подручных инструментов. Один из наиболее удобных, который применяют к дизельным распылителям, потребует наличие таких деталей, как:

  • ножной насос с манометром;
  • аккумулятор и два разноцветных провода;
  • жидкость для очистки карбюратора или инжектора.

Процесс промывки несложен и потребует всего несколько повторяющихся действий:

  1. С насоса снимается шланг и подсоединяется к топливному штуцеру инжектора.
  2. В свободный конец шланга заливается карбюраторный или инжекторный очиститель.
  3. Шланг аккуратно подсоединяется к насосу, чтобы не пролить жидкость.
  4. Насосом создаётся давление, которое воздействует на очистительный состав.
  5. К аккумулятору подключаются провода.
  6. К управляющим клеммам гнезда форсунки кратковременно подключаются провода с напряжением, открывая и закрывая распыляющее сопло.

Важно не перепутать полярность проводов. На управляющем гнезде обычно есть обозначение, где находятся клеммы «плюс» и «минус»

Инжектор промывается до тех пор, пока сопло не станет хорошо распылять жидкость.

Видео: самостоятельная очистка бензиновой форсунки

Замена резиновых уплотнителей и колец

В нижней части корпуса распылителя расположено посадочное место для резинового уплотнителя. Немного выше распылительного отверстия располагается медная уплотнительная шайба. Резиновая прокладка обеспечивает устойчивое положение распылителя относительно блока цилиндров двигателя. Как только она теряет свою эластичность, появляется характерный стук, который часто слышен у дизелей с большим пробегом. Поэтому новые манжеты устанавливают, как только меняют или ремонтируют форсунки.

Уплотнительные манжеты меняются при каждом извлечении форсунок из двигателя

Для извлечения отработавших и установки новых резинок достаточно шлицевой отвёртки средних размеров.

В это отверстие устанавливается резиновый уплотнитель

Медные уплотнительные шайбы изолируют распыляющее отверстие инжектора, расположенное в камере сгорания. Они идут в комплекте с новыми форсунками. Заменить эти шайбы на извлечённом распылителе очень просто.

Новые форсунки комплектуются медными уплотнительными прокладками

Форсунки — важнейшая деталь топливной системы автомобиля. От их правильного функционирования зависит устойчивая работа двигателя. Если вовремя чистить инжекторы от грязи, нагара и менять топливные фильтры — распылители будут служить долго. Их ресурс может достигать и даже превышать 100 тысяч километров пробега, при соответствующем уходе и использовании качественного горючего.

Занимаюсь копирайтингом уже 6 лет, последние 4 года выбрал для себя это направление работы как основное. Безупречно владею русским языком, английский знаю на среднем уровне. За это время написаны тысячи текстов на самые различные темы. (1 голос, среднее: 5 из 5)

Кратко о линейке двигателей

Поскольку базой для «Газели» послужила «Волга», то первым силовым агрегатом был именно ЗМЗ-402. Это был карбюраторный 8-клапанный мотор мощностью в 100 лошадиных сил. Практика показывала, что при максимальной загрузке в полторы тонны тяги этому двигателю сильно не хватало. В начале нулевых, а именно в 2003-м, на второе поколение «Газелей» стали устанавливать ЗМЗ-406. Это был более усовершенствованный мотор, который развивал больше мощности и крутящего момента при объеме в 2,4 литра. Теперь агрегат имеет 16-клапанную компоновку. Однако тип впрыска здесь не изменился. Он остался тем же, карбюраторным. Некоторые ставят на «Газель» 406 инжектор. Прирост мощности, конечно, сильно ощущается. Также отметим такой агрегат, как ЗМЗ-405. Это модернизированная версия 406-го мотора. Она с завода имеет инжекторный впрыск. Ставить на «Газель» двигатель инжектор ЗМЗ-405 было более разумно. Ведь мощность этого агрегата – 152 лошадиные силы, что в полтора раза больше, нежели у 402-го мотора. А рабочий объем цилиндров — 2,5 литра. Также на новые «Газели» устанавливают и ульяновские моторы УМЗ-4216 объемом в 3 литра.


Агрегат имеет инжекторную систему впрыска. Максимальная мощность составляет 123 лошадиные силы. Кстати, такие моторы встречаются на внедорожниках УАЗ «Патриот» и некоторых моделях «Хантер».

Самостоятельная проверка форсунок

Начнем с того, что автомобильные форсунки делятся на несколько типов, из которых в разное время широкое применение нашли два вида: механические форсунки и электромагнитные (электромеханические) инжекторы.

Электромагнитные форсунки имеют в основе специальный клапан, который осуществляет открытие и закрытие форсунки для подачи топлива под воздействием управляющего импульса ЭБУ двигателем. Механические форсунки открываются в результате роста давления топлива в форсунке. Добавим, что на современных авто зачастую устанавливаются электромагнитные устройства.

Чтобы проверить форсунки своими руками без снятия с машины можно воспользоваться несколькими способами. Наиболее простым и доступным способом, который позволяет быстро проверить инжекторные форсунки не снимая их с машины, является анализ шумов, издаваемых двигателем в процессе работы.

Диагностика и ремонт форсунок на «ГАЗель»

Самостоятельно заменить элементы довольно просто. Предпосылками для замены являются:

затруднения при запуске холодного двигателя;

нестабильная работа двигателя, рывки и провалы во время движения;

снижение мощности двигателя;

появление чёрных выхлопов при резком нажатии на педаль акселератора.

Эти симптомы могут сопровождаться стуком одной из форсунок. Резкие стучащие звуки появляются из-за образования зазора между распылителем и двигателем. Определить, какой элемент стучит, довольно легко.

Прогрейте его и дождитесь возникновения стука.

Последовательно отсоединяйте от каждой детали жгут проводов. Если стук продолжается — подсоедините жгут обратно и проверьте следующий элемент.

При отсоединении проводов от неисправного устройства стук прекратится.

Необходимые инструменты

Технология демонтажа форсунок зависит от типа двигателя. Для моторов старого образца этот процесс займёт немного больше времени. Потребуется следующий набор инструментов:

отвёртка с тонким плоским лезвием;

рожковый ключ на 10;

рожковый ключ на 13;

пустая ёмкость для слива топлива.

Замена форсунок на двигателе ЗМЗ-405

Автомобиль следует установить на ровном и хорошо освещённом месте. Во избежание выбросов топлива перед началом работ необходимо сбросить давление в топливной системе. Для этого от бензонасоса отсоединяется жгут проводов питания. Затем нужно завести мотор и дождаться, пока он не заглохнет.

В целях безопасности также потребуется также отключить минусовой провод от аккумулятора.

Алгоритм демонтажа с двигателя ЗМЗ-405 следующий:

Отсоедините регулятор холостого хода.

Отсоедините регулятор холостого хода

Отсоедините провод, подсоединённый к дросселю воздушной заслонки.

Ремонт форсунок

В ряде случаев элементы могут быть отремонтированы. Эти случаи следующие:

форсунка ещё не выработала свой ресурс;

на её корпусе отсутствуют следы деформаций и трещинки;

отсутствуют видимые повреждения распылителя.

Ремонт детали подразумевает её промывку и замену резиновых уплотнителей.

В вопросе целесообразности ремонта владельцы автомобилей «Газель» не могут прийти к единому мнению.

Mindforms

http://forum.allgaz.ru/showthread.php?t=26226

Ferum

http://forum.allgaz.ru/showthread.php?t=26226

Продувка и чистка

На поверхности форсунок обычно скапливается грязь или нагар, которые не рекомендуется удалять тряпкой вручную.

Сначала следует снять с элемента резиновое кольцо — оно обычно сильно изношено. Затем распылитель отделяется от корпуса и помещается в ацетон на 1–2 часа. Корпус форсунки чистится жидкостью для промывки карбюраторов.

Промывка форсунки осуществляется как снаружи, так и внутри

После очистки все элементы сушатся и собираются.

Замена резинового уплотнителя

Уплотнительное кольцо необходимо для устойчивости положения механизма относительно двигателя. Если кольцо изнашивается, механизм начинает стучать.

Уплотнитель обычно меняется вместе с форсунками. Это делается следующим образом.

Очистите гнездо устройства на топливной рампе сжатым воздухом.

Устанавливается уплотнительное кольцо и смазывается бензином.

В посадочное гнездо вкручивается сама деталь.

Видео: диагностика и ремонт форсунок

На автомобили «ГАЗель» последних поколений производитель устанавливает довольно надёжные форсунки. Однако и они имеют ограниченный срок службы, который можно увеличить использованием качественного топлива. Заменить их можно самостоятельно. Тщательно следуя рекомендациям профессионалов, сделать это достаточно просто.

ОТВЕЧАЮТ СПЕЦИАЛИСТЫ. На ЗМЗ.

ОТВЕЧАЮТ СПЕЦИАЛИСТЫ. На ЗМЗ.

ВЛАДИМИР БОРОДИН — НАЧАЛЬНИК КБ КРИВОШИПНО-ШАТУННОГО МЕХАНИЗМА;

СЕРГЕЙ ОРЛОВ — НАЧАЛЬНИК КБ ГАЗОРАСПРЕДЕЛЕНИЯ;

ДМИТРИЙ СКИБАРКО — ВЕДУЩИЙ КОНСТРУКТОР ОТДЕЛА ЭЛЕКТРОНИКИ;

ПЕТР РЫЖКОВ — НАЧАЛЬНИК КБ ДВИГАТЕЛЕЙ.

В последнее время в продаже появились натяжные звездочки цепи для замены штатных башмаков на ЗМЗ-406 (ЗР, 2001, № 3). Собирается ли завод внедрить такую конструкцию в серию?

Сейчас идет подготовка производства рычага натяжного устройства со звездочкой взамен башмака. Этот вариант более надежен, чем изделие фирмы СЕТ, о котором писал журнал. Заводская звездочка установлена на подшипнике качения, цепь привода удлинена на два звена, а в гидронатяжителе стоит усиленная пружина.

Выпускает ли завод двигатель ЗМЗ-4061.10 (бензин А-80)?

Двигатель ЗМЗ-4061.10 делали в небольших количествах в период освоения «Газели», позднее его полностью вытеснил мотор ЗМЗ-4063.10, рассчитанный на бензин с октановым числом 91.

Остался ли на моторах семейства ЗМЗ-402 набивной задний сальник коленвала? Можно ли самостоятельно заменить его на более надежный резиновый?

Задний сальник коленвала на двигателях семейства ЗМЗ-402 остается прежним. Заменить его самостоятельно на резиновый невозможно — потребуется вмешательство в конструкцию блока цилиндров, коленчатого вала и маховика.

Взаимозаменяемы ли электронные блоки управления моторов 4062.10, 4052.10 и 4092.10? Планирует ли завод оснащать эти двигатели нейтрализаторами?

Блоки управления невзаимозаменяемы. Каждую модель настраивают в зависимости от рабочего объема двигателя и характеристик автомобиля.

В компьютерах впрысковых моторов есть канал управления составом рабочей смеси по содержанию кислорода в отработавших газах (лямбда-регулирование), то есть они готовы к работе с системами снижения токсичности. Решение об оснащении автомобиля нейтрализатором принимает завод — изготовитель автомобилей (ГАЗ).

Какие масла рекомендованы заводом для двигателей семейства ЗМЗ-406?

Для двигателей семейства 406.10 следует применять масла с маркировкой Б4 или Б4/Д2 по стандарту СТО ААИ-003-98 (Ассоциация Автомобильных Инженеров), что соответствует группам SG, SH, SJ или SG/CD, SH/CE, SJ/CF по классификации API (Американского института нефти).

Как долго ЗМЗ планирует выпускать моторы семейства 402, в том числе рассчитанные на бензин А-80?

Выпуск моторов семейства 402 постепенно снижается. Очевидно, они останутся в производстве, пока будут удовлетворять действующим нормам токсичности.

Карбюратором К-151 многие потребители недовольны. Можно ли на двигателях ЗМЗ-4063.10 и ЗМЗ-402 заменить его другим?

На двигателе ЗМЗ-4063.10 такая замена нецелесообразна, так как конструкция и регулировки карбюратора К-151Д сделаны именно под этот мотор. А вот карбюратор К-151С на ЗМЗ-402 можно заменить прибором 4178–10 производства ОАО «ДААЗ».

Какие форсунки и бензонасосы устанавливают на конвейере в двигатель ЗМЗ-4062.10? Подскажите варианты замены.

На впрысковые двигатели устанавливают форсунки «Бош» (номер по каталогу 0 280 150 560), «Сименс» (тип Дека-1Д, номера 9261 или 6354). Все форсунки взаимозаменяемы, так же как и электробензонасосы «Бош» (0580 461 044), ТАТЭ (Тюмень, 18.3780) или СОАТЭ (Старый Оскол, 50.1139), устанавливаемые на автозаводе.

Какие поршневые кольца ставят на двигатели семейств 402 и 406 на конвейере? Детали каких производителей завод рекомендует для ремонта?

На двигатели семейства 402 ставят поршневые кольца мичуринского завода, а на моторы семейства 406 — костромского . Для ремонта рекомендуем кольца тех же производителей или аналоги (Чехия), «Шоттле» и «Гётце» (Германия).

Можно ли карбюраторный мотор ЗМЗ-4063.10 самостоятельно переделать во впрысковый?

Такая переделка нецелесообразна. Кроме замены впускной системы и распредвалов (они обеспечивают иные фазы газораспределения), потребуются серьезные изменения систем топливо- и воздухоподачи, управления. К тому же переделанный двигатель не будет соответствовать прежней маркировке, поэтому при регистрации и техосмотре автомобиля могут возникнуть проблемы.

Как проверить инжекторные форсунки без снятия с мотора

Неисправности инжектора (форсунок) встречаются как на дизельных, так и на бензиновых двигателях. В схеме устройства системы питания инжекторного двигателя форсунка является элементом, который отвечает за впрыск распыленной порции топлива в камеру сгорания под определенным давлением.

Точное дозирование, герметичность и своевременное срабатывание инжекторной форсунки обеспечивают устойчивую и исправную работу двигателя на всех режимах его работы. Если форсунка «льет» (пропускает лишнее топливо в момент, когда его подача не требуется), снижается эффективность распыла горючего (нарушается форма факела) и возникают другие неисправности инжектора, тогда двигатель начинает дымить серым или черным дымом, теряет мощность, расходует много топлива и т.п.

Комплексная диагностика работы форсунок на рампе

Для такой проверки топливную рейку понадобится снять с мотора вместе с закрепленными на ней форсунками. После этого нужно присоединить все электрические контакты к рампе и форсункам в том случае, если таковые отключались перед снятием. Также необходимо вернуть на место минусовую клемму АКБ.

  1. Рампу необходимо разместить в подкапотном пространстве так, чтобы получилось поставить под каждой из форсунок мерную емкость с нанесенной шкалой.
  2. Нужно подключить к рампе трубки подачи топлива и дополнительно проверить надежность их крепления.
  3. Следующим шагом является включение зажигания, после чего необходимо немного провернуть двигатель стартером. Данную операцию лучше проводить с помощником.
  4. Пока помощник вращает двигатель, проконтролируйте эффективность работы всех инжекторов. Подача горючего должна быть одинаковой на всех форсунках.
  5. Завершающим этапом станет выключение зажигания и проверка уровня топлива в емкостях. Указанный уровень должен быть равнозначным в каждой емкости.

Большее или меньшее количество горючего в мерных емкостях укажет на неисправность форсунки или необходимость очистки одного или нескольких инжекторов. Если форсунка демонстрирует недолив, тогда элемент нужно чистить или менять. Подтекание топлива после отключения зажигания укажет на то, что форсунка «льет» и потеряла герметичность.

Кроме самостоятельной проверки можно воспользоваться услугой диагностики инжектора в автосервисе. Данную операцию совершают на специальном проверочном стенде. Проверка форсунки на стенде позволяет точно определить не только эффективность подачи горючего, но и форму факела во время распыла топлива.

Проверка работоспособности форсунки ЗМЗ-406

Четыре топливные форсунки установлены во впускных трубопроводах цилиндров. Форсунки открываются по сигналу блока управления, впрыскивая топливо в соответствии с рабочими циклами двигателя.

Длительность управляющего импульса, поданного на обмотку форсунки, задает количество поступающего в цилиндр топлива и зависит от режима работы двигателя.

В режиме пуска и при неисправности датчика положения распределительного вала форсунки работают попарно (1 и 4 или 2 и 3), впрыскивая бензин попеременно через каждый полуоборот коленчатого вала.

Электромагнитная форсунка (02801505606 или ZMZ DEKA IA9Z61) — электромеханический клапан, работающий по принципу электромагнита.

При поступлении напряжения на обмотку форсунки создается электромагнитное поле, которое втягивает сердечник вместе с иглой запорного устройства и пропускает топливо к распылительным отверстиям.

Во входном канале форсунки установлен дополнительный топливный фильтр.

Технические характеристики

ЗМЗ 402 инжектор стал логическим продолжением легендарного карбюраторного мотора. В связи с популярностью и высокими техническими характеристиками двигателя, его не стали снимать с производства, а просто модернизировали.

При переделке, были внесены значительные конструктивные изменения. Но, даже самые сложные изменения не смогли устранить извечные причины неисправности движка.

Итак, рассмотрим, основные характеристики двигателя ЗМЗ 402, а также устройство работы:

Наименование Описание
Изготовитель ЗМЗ
Модель ЗМЗ 402
Модификации ЗМЗ 4025, ЗМЗ 4026
Тип мотора Бензиновый
Тип впрыска Инжектор
Конфигурация 4-цилидровый рядный продольный ДВС
Мощность двигателя 95 л.с.
Количество цилиндров 4
Количество клапанов 8
Диаметр поршня 92 мм
Ход поршня 92 мм
Охлаждение Жидкостное
Материал блока и головки Алюминий
Ресурс 250 000 км
Порядок работы цилиндров 1-2-4-3

Маркировались моторы, инжектор на 402 следующим образом:

  1. ЗМЗ 4025.10 — аналог ЗМЗ 4021.10, но для автомобилей семейства Газель.
  2. ЗМЗ 4026.10 — аналог ЗМЗ 402.10, но для автомобилей семейства Газель.

Диагностика, замена и ремонт форсунок на ГАЗеле Cummins и с 405 двигателем своими руками + видео

Автомобили семейства «ГАЗель» за счёт оптимального соотношения «цена — качество» являются весьма востребованными как в России, так и за рубежом. Это во многом определяется надёжностью двигателя, работа которого, в свою очередь, зависит от состояния и качества топливных форсунок.

Виды форсунок автомобилей семейства «ГАЗель»

Форсунки и насос — основные элементы топливной системы автомобилей «ГАЗель». Для обеспечения быстрого и точного впрыска топлива производители устанавливают на двигатель механизмы Bosch или Siemens.

Форсунки подбираются в зависимости от объёма двигателя

Устанавливаемые на двигатели «ГАЗелей» элементы могут быть открытого и закрытого типа, а также с несколькими отверстиями.

В закрытых устройствах бензонасос отделён от камеры иголкой. В открытых такого разделения нет — поэтому они менее продуктивны и имеют меньший ресурс, как закрытые.

Работа детали состоит из четырёх повторяющихся этапов.

  1. Клапанный механизм закрыт — форсунка не работает.
  2. Клапан приоткрывается — в полость устройства поступает топливо.
  3. Клапан открывается полностью — происходит быстрая подача топлива.
  4. Клапан закрывается — впрыск топлива прекращается.

На двигатели ЗМЗ-405 изначально устанавливались форсунки производства ГАЗ. Однако по причине их быстрого выхода из строя в дальнейшем производители перешли на зарубежные аналоги. ЗМЗ-405 работает на бензине и отличается неприхотливостью к качеству топлива. Поэтому часто используются не оригинальные форсунки Bosch или Siemens, а их более дешёвые аналоги. Так, довольно востребованными являются модели ZMZ Deka.

На двигателе ЗМЗ-405 часто используются не оригинальные форсунки Bosch или Siemens, а их более дешёвые аналоги

Элементы для двигателя Cammins

Дизельный двигатель Cammins довольно привередлив к качеству топлива. В случае его низкого качества устройства быстро выходят из строя. Поэтому владельцам «ГАЗель Next» и «ГАЗель Бизнес» необходимо выбирать исключительно оригинальные механизмы. Ресурс таких форсунок составляет от 120 до 160 тыс. км.

Владельцам «ГАЗель Next» и «ГАЗель Бизнес» следует устанавливать оригинальные форсунки

Диагностика и ремонт форсунок на «ГАЗель»

Самостоятельно заменить элементы довольно просто. Предпосылками для замены являются:

  • затруднения при запуске холодного двигателя;
  • нестабильная работа двигателя, рывки и провалы во время движения;
  • снижение мощности двигателя;
  • появление чёрных выхлопов при резком нажатии на педаль акселератора.

Эти симптомы могут сопровождаться стуком одной из форсунок. Резкие стучащие звуки появляются из-за образования зазора между распылителем и двигателем. Определить, какой элемент стучит, довольно легко.

  1. Заведите двигатель.
  2. Прогрейте его и дождитесь возникновения стука.
  3. Последовательно отсоединяйте от каждой детали жгут проводов. Если стук продолжается — подсоедините жгут обратно и проверьте следующий элемент.
  4. При отсоединении проводов от неисправного устройства стук прекратится.

Проверка и замена форсунок Волга 31105 2004-2009

Признаками неисправности форсунок могут быть: – затрудненный пуск двигателя;

– неустойчивая работа двигателя;

– двигатель глохнет на холостом ходу;

– пониженная или повышенная частота вращения коленчатого вала на холостом ходу;

– двигатель не развивает полной мощности, недостаточная приемистость двигателя;

– рывки и провалы в работе двигателя при движении автомобиля;

– повышенный расход топлива;

– повышенное содержание СО и СН в отработавших газах;

– калильное зажигание из-за негерметичности форсунок.

Если при снятии топливопровода двигателя какая-нибудь форсунка осталась во впускной трубе двигателя, замените ее уплотнительные кольца.

ПОЛЕЗНЫЙ СОВЕТ Загрязненные форсунки можно промыть в специализированной мастерской на специальном стенде.

Вам потребуются: ключи «на 10», «на 13», отвертка.

1. Снизьте давление в системе питания, если двигатель был только что остановлен (см. «Снижение давления в системе питания»).
2. Отсоедините провод от «минусовой» клеммы аккумуляторной батареи.
3. Ослабьте хомуты и отсоедините шланги вентиляции картера… 4. …и продувки маслоотделителя.
5. Выньте оболочку троса привода дроссельной заслонки из зажима на катушке зажигания и отведите трос в сторону. 6. Ослабьте хомуты и отсоедините шланги подачи…
7. …и слива топлива. 8. Ослабьте хомут и отсоедините шланг слива топлива от регулятора давления.
9. Отсоедините от форсунок колодки моторного жгута. 10. Выверните два болта крепления…
11. …и снимите аккуратно топливопровод двигателя, выведя форсунки из отверстий во впускной трубе.
ПРИМЕЧАНИЕ Форсунки зафиксированы в отверстиях впускной трубы только с помощью уплотнительных колец.
12. Для проверки подачи форсунок подсоедините к топливопроводу двигателя и регулятору давления отсоединенные при снятии шланги. Прикрепите (например, проводом) форсунки к топливопроводу и опустите распылители форсунок в емкости для сбора топлива.
ПРИМЕЧАНИЕ Для сбора топлива удобно использовать пластиковые бутылки из-под минеральной воды.
13. Подсоедините к форсункам колодки моторного жгута и проверьте распыление топлива форсунками. Для этого включите стартер. Форсунки должны распылять топливо правильным конусом. У каждой форсунки должно быть четыре струи, и количество топлива, подаваемое через форсунки, во всех четырех емкостях должно быть одинаковым (проверьте с помощью мерной емкости). Если какая-либо форсунка не соответствует данным условиям, ее необходимо заменить.
14. Сразу после выключения зажигания внимательно осмотрите форсунки. Если из распылителя какой-либо форсунки заметно подтекание топлива, значит, форсунка не герметична, и ее необходимо заменить.
15. Если форсунка не распыляет топливо, проверьте, подается ли на нее питание. Для этого отсоедините от нее колодку с проводами, подсоедините аккумуляторную батарею к контактам форсунки напрямую и включите зажигание. Если в этом случае форсунка распыляет топливо, значит, есть неисправность в электрической цепи форсунки.
16. Перед заменой форсунок снизьте давление в системе питания (см. «Снижение давления в системе питания»).
17. Выньте форсунку из топливопровода двигателя. Форсунка зафиксирована в отверстии топливопровода только с помощью уплотнительного кольца. 18. Для проверки герметичности клапана форсунки опустите распылитель 1 форсунки в емкость с бензином или керосином и подайте сжатый воздух под давлением 0,3 МПа (0,03 кгс/см2). Если из распылителя форсунки выходят воздушные пузыри, значит, клапан форсунки негерметичен и форсунку необходимо заменить.
19. Для проверки исправности обмотки электромагнита форсунки подайте на разъем форсунки постоянный ток напряжением 12 В. При этом должен быть отчетливо слышен характерный щелчок, что указывает на открытие клапана форсунки. Если этого не происходит, то форсунка неисправна и подлежит замене. Эту проверку можно проводить, не снимая форсунку с автомобиля.
20. Рекомендуется проверить сопротивление обмоток форсунок. Для этого отсоедините от форсунки колодку с проводами (предварительно отсоединив провод от клеммы «–» аккумуляторной батареи) и подсоедините к контактам форсунки омметр. Он должен показать сопротивление 11–15 Ом. В противном случае замените форсунку.
21. Установите новую форсунку в порядке, обратном снятию.

↓ Комментарии ↓

Содержание. ГАЗ-31105 «Волга»

Раздел 1. ОБЩИЕ СВЕДЕНИЯ ОБ АВТОМОБИЛЕ

Особенности конструкции Паспортные данные автомобиля Ключи автомобиля

Проверка и замена форсунок Волга 31105 2004-2009

Признаками неисправности форсунок могут быть:

– затрудненный пуск двигателя;

– неустойчивая работа двигателя;

– двигатель глохнет на холостом ходу;

– пониженная или повышенная частота вращения коленчатого вала на холостом ходу;

– двигатель не развивает полной мощности, недостаточная приемистость двигателя;

– рывки и провалы в работе двигателя при движении автомобиля;

– повышенный расход топлива;

– повышенное содержание СО и СН в отработавших газах;

– калильное зажигание из-за негерметичности форсунок.

Если при снятии топливопровода двигателя какая-нибудь форсунка осталась во впускной трубе двигателя, замените ее уплотнительные кольца.

Загрязненные форсунки можно промыть в специализированной мастерской на специальном стенде.

1. Снизьте давление в системе питания, если двигатель был только что остановлен (см. » Снижение давления в системе питания » ).

2. Отсоедините провод от » минусовой » клеммы аккумуляторной батареи.

3. Ослабьте хомуты и отсоедините шланги вентиляции картера.

5. Выньте оболочку троса привода дроссельной заслонки из зажима на катушке зажигания и отведите трос в сторону.

6. Ослабьте хомуты и отсоедините шланги подачи.

8. Ослабьте хомут и отсоедините шланг слива топлива от регулятора давления.

9. Отсоедините от форсунок колодки моторного жгута.

10. Выверните два болта крепления.

Форсунки зафиксированы в отверстиях впускной трубы только с помощью уплотнительных колец.

12. Для проверки подачи форсунок подсоедините к топливопроводу двигателя и регулятору давления отсоединенные при снятии шланги. Прикрепите (например, проводом) форсунки к топливопроводу и опустите распылители форсунок в емкости для сбора топлива.

Для сбора топлива удобно использовать пластиковые бутылки из-под минеральной воды.

13. Подсоедините к форсункам колодки моторного жгута и проверьте распыление топлива форсунками. Для этого включите стартер. Форсунки должны распылять топливо правильным конусом. У каждой форсунки должно быть четыре струи, и количество топлива, подаваемое через форсунки, во всех четырех емкостях должно быть одинаковым (проверьте с помощью мерной емкости). Если какая-либо форсунка не соответствует данным условиям, ее необходимо заменить.

14. Сразу после выключения зажигания внимательно осмотрите форсунки. Если из распылителя какой-либо форсунки заметно подтекание топлива, значит, форсунка не герметична, и ее необходимо заменить.

15. Если форсунка не распыляет топливо, проверьте, подается ли на нее питание. Для этого отсоедините от нее колодку с проводами, подсоедините аккумуляторную батарею к контактам форсунки напрямую и включите зажигание. Если в этом случае форсунка распыляет топливо, значит, есть неисправность в электрической цепи форсунки.

16. Перед заменой форсунок снизьте давление в системе питания (см. » Снижение давления в системе питания » ).

17. Выньте форсунку из топливопровода двигателя. Форсунка зафиксирована в отверстии топливопровода только с помощью уплотнительного кольца.

18. Для проверки герметичности клапана форсунки опустите распылитель 1 форсунки в емкость с бензином или керосином и подайте сжатый воздух под давлением 0,3 МПа (0,03 кгс/с м 2 ). Если из распылителя форсунки выходят воздушные пузыри, значит, клапан форсунки негерметичен и форсунку необходимо заменить.

19. Для проверки исправности обмотки электромагнита форсунки подайте на разъем форсунки постоянный ток напряжением 12 В. При этом должен быть отчетливо слышен характерный щелчок, что указывает на открытие клапана форсунки. Если этого не происходит, то форсунка неисправна и подлежит замене. Эту проверку можно проводить, не снимая форсунку с автомобиля.

20. Рекомендуется проверить сопротивление обмоток форсунок. Для этого отсоедините от форсунки колодку с проводами (предварительно отсоединив провод от клеммы » – » аккумуляторной батареи) и подсоедините к контактам форсунки омметр. Он должен показать сопротивление 11–15 Ом. В противном случае замените форсунку.

21. Установите новую форсунку в порядке, обратном снятию.

Основные неисправности и диагностика форсунок на ГАЗелях

Если при эксплуатации транспортного средства использовалось качественное горючее, заливаемое на одних и тех же заправках — двигатели и форсунки будут служить долго. Можно проехать без проблем десятки тысяч километров, регулярно меняя оригинальные топливные фильтры (через 10–15 тыс. км) и очищая от шлаков инжекторы. Если же внутри топливной системы случается неисправность, у неё есть определённые симптомы:

  • запуск холодного мотора происходит с трудом или он не запускается;
  • на холостых оборотах движок работает неустойчиво и глохнет;
  • слышны хлопки из системы выпуска отработавших газов;
  • движок «троит», один из цилиндров не функционирует;
  • падает мощность и динамика разгона двигателя;
  • наблюдаются провалы в работе мотора;
  • резко повышается расход топлива;
  • из выхлопной трубы идёт чёрный дым.

Наиболее подвержены неисправностям инжекторы. Несмотря на то что горючее проходит через сетчатый фильтр, а затем через два фильтра тонкой очистки, со временем распылители загрязняются. Очистка производится самостоятельно или в сервисе. Кроме того, у форсунок есть срок службы, на протяжении которого детали изнашиваются. Если промывка и очистка форсунок не приносят результатов — их лучше заменить новыми.

Как определить неисправную форсунку дизеля

На силовых установках Cummins 2,8 ICF определить неисправный инжектор можно самостоятельно. Для этого нужно выяснить, какой из распылителей отправляет в систему обратного слива больше всего дизтоплива:

  1. С помощью шлицевой отвёртки вынимаются фиксаторы с системы обратного слива, она снимается.

    Вынимаются фиксаторы, снимается обратный слив с инжекторов

  2. В верхние отверстия инжекторов вставляются корпуса от медицинских шприцев. Затем запускается движок.

    В верхние отверстия распылителей вставляются шприцы

  3. Сломанные распылители быстрее начнут наполнять шприцы.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ас ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
