Дополнительные обозначения

При подключении генератора или вмешательстве в проводку и систему зажигания ВАЗ следует знать расположение блока предохранителей в авто. Всего их 17-ть, из которых 2 резервных.

  • задние лампы реверсной передачи;
  • электродвигатели насосов омывателей фар и стекла;
  • обогрев заднего стекла;
  • указатели поворотов, аварийной сигнализации;
  • противотуманные фонари;
  • тахометр, вольтметр, контрольные лампы на приборке;
  • прикуриватель и часы;
  • звуковой сигнал;
  • освещение салона, лампы тормоза;
  • дальний свет фар;
  • контрольная лампа дальнего света;
  • подкапотное освещение и освещение номерного знака;
  • подсветка бардачка;
  • ближний свет справа;
  • ближний свет слева.

Автор материала: Думченков Михаил

Есть вопросы по ремонту автомобиля? Задайте их в разделе консультаций, для этого нажмите на ссылку ниже.

Задать вопрос автомеханику

Лучшие цены и условия на покупку новых авто

Автомобили представлены ведущим салоном РОССИИ

Алгоритм поиска неисправности

Если на вашей ВАЗ 2107 (карбюратор) не срабатывает электровентилятор охлаждения, нужно совершить следующие действия:

Заглушить двигатель и включить зажигание.
Плоской отверткой замкнуть выводы датчика включения вентилятора

Обратите внимание на то, что все управление идет по массе. Если включился вентилятор, то неисправен датчик

Если же не работает, то причина кроется глубже.
Отключите колодку от электровентилятора и подайте питание от аккумулятора напрямую. Вращающийся ротор говорит о том, что двигатель работает. Если же электровентилятор не срабатывает даже так, придется думать насчет его замены.
Если вентилятор и датчик исправны, нужно проверить электромагнитное реле (если имеется в схеме).
Последними проверяются провода. Очень часто происходит окисление в местах соединения с кузовом автомобиля. А иногда и вовсе случается банальный обрыв.

Этот же алгоритм отчасти можно применить и к автомобилям, на которых установлен инжектор.

Но чтобы сравнить и оценить разницу, стоит рассмотреть и такие машины.

«Хитрое» реле

Идея установить в стандартный корпус реле нестандартную «начинку» не нова. В сфере противоугонных систем это практикуется уже давно. Однако использовать достижения современной микроэлектроники можно и в «мирных» целях. Недавно нам в руки попало реле очистителя ветрового стекла, произведенное одним из российских предприятий. С его помощью можно несколько модифицировать стандартные режимы «дворников». Как известно,у стеклоочистителей автомобилей из СНГ их два (максимум — три). В первом пауза между взмахами щеток составляет примерно 4 с. В некоторых иномарках это время можно легко изменять. То же легко воплотить на вазовских переднеприводных машинах с помощью «хитрого» реле. Диапазон изменения паузы — от 2 до 90 с. Правда, перед производителями встала нелегкая задача: организовать управление режимами с помощью штатных органов. Все функции решили передать рычажку переключателя. Выглядит это следующим образом: водитель включает обычный прерывистый режим, затем переводит рычажок в положение «выключено» и, выдержав необходимую паузу, вновь возвращает его в то же положение. Теперь щетки будут двигаться с тем интервалом, который был задан таким образом. Его можно в любой момент изменить, повторив всю последовательность действий.

Три в одном

У «хитрого» реле есть и другие функции. К примеру, движение щеток при включении омывателя начинается с задержкой 0,5 с. По мнению разработчиков, это позволяет накопить достаточное количество жидкости на ветровом стекле и обеспечить более качественную его очистку. К тому же сами щетки делают теперь не четыре, а три взмаха. Замечено, что в большинстве случаев четвертый приходится уже на сухой сектор стекла.

О принудительном включении вентилятора

Схема охлаждения не предусматривает, чтобы работа вентилятора была постоянной. Но в некоторых случаях можно осуществить принцип «принудительного подключения вентилятора».

Это делается в том случае, если датчик вышел из строя, а замена в пути невозможна. Проверить это можно следующим образом: контроллер температуры двигателя показал уже на циферблате вертикальное положение стрелки, она настойчиво «лезет» в красную зону, а вентилятор молчит, включение его не происходит. Если это так, то возможны, скорее всего, две причины:

Вышел из строя сам датчик, который включает вентилятор автомобиля ВАЗ 2107. Эта ситуация более благоприятная, чем описанная ниже. Во – первых, схема охлаждения полноценная, и радиатор работает исправно. Значит, большая часть тепла отводится. Есть два выхода из этой ситуации, предлагается следующая схема действия:

Если впереди прямая дорога, и автомобиль будет двигаться без остановок, то можно следить за шкалой температуры. В случае пробок, светофоров можно – включать печку на полную мощность на двойной скорости обдува.
Можно решиться на установку принудительного включения вентилятора. Для этого вытаскиваются два контакта из контроллера, и накоротко соединяются между собой

Внимание! Перед этим нужно вначале снять «минус, массу» с аккумулятора. После того, как накоротко соединены провода, минусовая клемма вновь накидывается, и «карлсон» начинает работать постоянно, независимо от температуры двигателя и режима движения автомобиля

После остановки ВАЗ 2107 вентилятор будет работать до тех пор, пока не разрядится аккумулятор, поэтому после остановки нужно открывать капот и скидывать минусовую клемму.

Это очень раздражает владельцев ВАЗ 2107 с центральным замком и сигнализацией, поэтому можно разъединить провода вентилятора, правда, затем их нужно вновь соединить и заизолировать. Также нужно найти им в моторном отсеке такое место, чтобы они не попали под работающие лопасти крыльчатки, ведь схема расположения всех проводов в моторном отсеке предполагается в жгутах. Конечно, неудобно ездить так долгое время, потому что постоянно открывать – закрывать капот для подключения – выключения надоест. Кроме того, постоянный шум, вибрация и повышенный износ подшипников оси вентилятора тоже никому не понравятся. Принудительное включение – это экстренный способ.

Датчик, включающий вентилятор — такая капризная штука, которая стоит копейки, а самостоятельная замена в пути проблематична, так как нужно сливать тосол.

Вторая причина более опасная: вышел из строя термостат, и схема охлаждения двигателя стала неполной – не включился радиатор. Естественно, когда радиатор пустой, то датчик не реагирует, и вентилятор на ВАЗ 2107 не включается. Опасность ее в том, что теплообмен в разы хуже, так как не работает теплообменник огромной суммарной поверхности – радиатор. Единственное спасение – включение печки на полную мощность, и периодические остановки ВАЗ 2107, не допускающие перевода стрелки в красную зону.

Датчик включения вентилятора на ВАЗ 2107: установка своими руками

На автомобиле ВАЗ 2107, как на представителе ВАЗовской «классики» достаточно громкий вентилятор охлаждения. Миг его подключения никак прозевать нельзя.

Усиливается вибрация кузова, из – под капота доносится гул, в том случае, если время включения совпало с повышенной нагрузкой на электросеть (мигание поворотников при включенном ближнем свете, обогреве заднего стекла) – тогда стрелка нагрузки на сеть питания начинает сползать в красную зону.

Совет

И даже, (при плохой регулировке карбюратора) может начать подгорать лампочка аварийного давления масла. Схема охлаждения ВАЗ 2107 такова, что вентилятор при нормальных условиях включается не сразу, а только по достижении определенной температуры в системе. Для определения этого «удобного температурного момента» существует датчик, или контроллер включениявыключения вентилятора.

Местонахождение контроллера на радиаторе не случайно: ведь вначале нагревается «малый круг» тосола, затем схема охлаждения предусматривает прохождение жидкости через радиатор, работа которого заключается в интенсивном теплообмене. И только когда температура повышается выше, чем 92 С°, срабатывает датчик включения вентилятора.

О принудительном включении вентилятора

Схема охлаждения не предусматривает, чтобы работа вентилятора была постоянной. Но в некоторых случаях можно осуществить принцип «принудительного подключения вентилятора».

Это делается в том случае, если датчик вышел из строя, а замена в пути невозможна. Проверить это можно следующим образом: контроллер температуры двигателя показал уже на циферблате вертикальное положение стрелки, она настойчиво «лезет» в красную зону, а вентилятор молчит, включение его не происходит. Если это так, то возможны, скорее всего, две причины:

Вышел из строя сам датчик, который включает вентилятор автомобиля ВАЗ 2107. Эта ситуация более благоприятная, чем описанная ниже. Во – первых, схема охлаждения полноценная, и радиатор работает исправно. Значит, большая часть тепла отводится. Есть два выхода из этой ситуации, предлагается следующая схема действия:

Если впереди прямая дорога, и автомобиль будет двигаться без остановок, то можно следить за шкалой температуры. В случае пробок, светофоров можно – включать печку на полную мощность на двойной скорости обдува.
Можно решиться на установку принудительного включения вентилятора. Для этого вытаскиваются два контакта из контроллера, и накоротко соединяются между собой

Внимание! Перед этим нужно вначале снять «минус, массу» с аккумулятора. После того, как накоротко соединены провода, минусовая клемма вновь накидывается, и «карлсон» начинает работать постоянно, независимо от температуры двигателя и режима движения автомобиля

После остановки ВАЗ 2107 вентилятор будет работать до тех пор, пока не разрядится аккумулятор, поэтому после остановки нужно открывать капот и скидывать минусовую клемму.

Это очень раздражает владельцев ВАЗ 2107 с центральным замком и сигнализацией, поэтому можно разъединить провода вентилятора, правда, затем их нужно вновь соединить и заизолировать.

Также нужно найти им в моторном отсеке такое место, чтобы они не попали под работающие лопасти крыльчатки, ведь схема расположения всех проводов в моторном отсеке предполагается в жгутах. Конечно, неудобно ездить так долгое время, потому что постоянно открывать – закрывать капот для подключения – выключения надоест.

Датчик, включающий вентилятор — такая капризная штука, которая стоит копейки, а самостоятельная замена в пути проблематична, так как нужно сливать тосол.

Вторая причина более опасная: вышел из строя термостат, и схема охлаждения двигателя стала неполной – не включился радиатор. Естественно, когда радиатор пустой, то датчик не реагирует, и вентилятор на ВАЗ 2107 не включается. Опасность ее в том, что теплообмен в разы хуже, так как не работает теплообменник огромной суммарной поверхности – радиатор. Единственное спасение – включение печки на полную мощность, и периодические остановки ВАЗ 2107, не допускающие перевода стрелки в красную зону.

Как проверить исправен ли новый контроллер

Нужно взять точно градуированный термометр, способный работать при температуре кипения воды;

  • Поместить часть контроллера, обращенную внутрь радиатора в воду;
  • К контактам подсоединить щупы тестера и отрегулировать их на исчезновение сопротивления;
  • При нагреве воды сопротивление исчезает в диапазоне температур от 87 до 92 градусов по Цельсию. Все, датчик исправен, замена и включение пройдет успешно.

Возможности тюнинга системы охлаждения ВАЗ 2107

Повысить эффективность системы охлаждения ВАЗ 2107 можно различными способами. Кто-то устанавливает на радиатор вентилятор от «Калины» или «Приоры», кто-то пытается получше обогреть салон, дополнив систему электрической помпой от «Газели», а кто-то ставит силиконовые патрубки, полагая, что с ними двигатель будет быстрее прогреваться и остывать. Однако целесообразность такого тюнинга весьма сомнительна. Система охлаждения ВАЗ 2107 сама по себе довольно неплохо продумана. Если все её элементы исправны, двигатель никогда не перегреется летом, а зимой в салоне будет тепло и без включения вентилятора печки

Для этого необходимо лишь периодически уделять внимание обслуживанию системы, а именно:

  • заливать в двигатель только качественную ОЖ;
  • менять ОЖ через каждых 50 тыс. км пробега с полным сливом и промывкой системы;
  • следить за уровнем ОЖ и при необходимости доливать её;
  • при доливке ни в коем случае не смешивать тосол с антифризом;
  • при замене неисправных элементов использовать только качественные сертифицированные детали.

Таким образом, система охлаждения ВАЗ 2107 довольно надёжна и проста. Тем не менее и она нуждается в периодическом обслуживании, которое сможет выполнить даже неопытный автолюбитель.

Вопрос касательно давления в системе охлаждения двигателя является достаточно частым, так как проблемы с указанной системой или нарушения в работе ее отдельных компонентов нередко приводят к перегреву двигателя, разрыву патрубков, шлангов, радиатора, расширительного бачка и т.д.

Простыми словами, часто от автолюбителей можно услышать, что шланг или бачок лопнул от высокого давления. В этой статье мы рассмотрим, как работает система охлаждения мотора, откуда в ней берется давление и почему оно образуется.

Читайте в этой статье

Признаки неисправностей

Конечно же, вы почувствуете холод, хотя печка включена на максимальные обороты. Следовательно, отопитель перестал выполнять свои функции.
Также указывать на неисправность, необходимость ремонта или полноценной замены могут:

  • вытекающий антифриз (здесь, скорее всего, проблема кроется в радиаторе);
  • повышенный уровень ;
  • регулятор работает с трудом, регулировать шторки не удаётся;
  • температура воздуха в салоне поднимается на недостаточно высокий уровень, то есть печка работает, но не на все 100%.

ВАЗ, как и УАЗ, является автомобилем, где всё выходит из строя в самый неподходящий момент. Потому лучше быть подготовленным к подобным ситуациям.

Сломанный мотор печки
— это одна из основных причин выхода из строя отопителя. Не редко встречаются поломки радиатора, утечка антифриза и поломка крана.

Ремонт радиатора охлаждения двигателя своими руками

Основная проблема, в результате которой радиатор необходимо менять либо ремонтировать, является утечка охлаждающей смеси, в результате наличия пробоины или дефектов системы.

Жидкость обычно подтекает в стыках деталей из пластика и металла. Если протечка небольшая достаточно залить в радиатор вместе с жидкостью охлаждения специальную смесь, под ее воздействием протечка сама устранится.

Прежде чем приступать к замене проверьте герметичность радиатора, для этого необходимо:

  1. Наполнить ванну водой.
  2. Отверстия в патрубках плотно заткнуть.
  3. Радиатор отпускается в воду примерно на 30-40 см и подается давление 0,2МПа.
  4. Смотрите, появятся пузырьки или нет.

Радиатор подлежит обязательной замене после ДТП при лобовом ударе или ударе сбоку.

Устройство системы охлаждения ВАЗ 2107

К основным узлам системы охлаждения ВАЗ 2107 относятся:

  • водяной насос (помпа);
  • главный радиатор;
  • вентилятор главного радиатора;
  • радиатор отопителя (печки) салона;
  • кран печки;
  • термостат (терморегулятор);
  • расширительный бачок;
  • датчик температуры ОЖ;
  • указатель датчика температуры ОЖ;
  • управляющий температурный датчик (только в инжекторных двигателях);
  • датчик включения вентилятора (только в карбюраторных двигателях);
  • соединительные патрубки.

Сюда также следует отнести рубашку охлаждения двигателя — систему специальных каналов в блоке цилиндров и головке блока, по которым циркулирует ОЖ.

Водяной насос (помпа)

Помпа предназначена для обеспечения непрерывной принудительной циркуляции ОЖ по рубашке охлаждения двигателя во время его работы. Она представляет собой обычный насос центробежного типа, нагнетающий с помощью крыльчатки антифриз в систему охлаждения. Помпа расположена на фронтальной части блока цилиндров и приводится в движение шкивом коленчатого вала через клиновидный ремень.

Принудительное включение вентилятора

Если датчик вентилятора Ваз 2107 сломан, вполне можно ехать по хорошей дороге, не замечая этого. Но стоит съехать на проселок или попасть в городские пробки, двигатель начнет перегреваться. Замена датчика вентилятора не представляет большой сложности, но требует слива охлаждающей жидкости. Даже если под рукой окажется запасной датчик, заменить его в дороге проблематично. Выйти из ситуации можно проще.

Необходимо проделать следующие операции:

  • отключить “массу”;
  • снять два провода с выводов датчика и соединить (“закоротить”) их;
  • изолировать оголенные контакты соединенных проводов;
  • подключить “массу”.

В этом случае вентилятор будет работать непрерывно. Чтобы выключить его, придется отключать массу и разъединять контакты.

Если вы уже испытывали проблемы в дороге с датчиком вентилятора, можно установить на автомобиле цепь принудительного включения вентилятора, работающую параллельно датчику. Для этого достаточно подключить к клеммам, идущим к контактам датчика, пару проводов и протянуть их в салон двигателя. На приборной панели установить отдельную кнопку (тумблер) и подключить к ней провода так, чтоб иметь возможность замыкать их при необходимости.

В этом случае при неисправностях датчика не будет необходимости лезть под капот, чтобы принудительно запустить вентилятор.

Устройство отопителя ВАЗ 2107

Устройство печки ВАЗ-2107 включает в себя такие составные элементы:

  • корпус с установленными в нем заслонками;
  • радиатор печки;
  • вентилятор с электродвигателем;
  • воздуховоды;
  • механизм управления заслонками.

В устройстве системы отопления салона не используются электронные составляющие или сложные узлы, поэтому печка надежная и простая в эксплуатации и обслуживании.

Источником тепла в системе обогрева салона ВАЗ-2107 выступает жидкость системы охлаждения силовой установки. Отдача тепла выполняется благодаря теплообменнику – радиатору, который установлен в корпусе печки под передней панелью и подключен к системе охлаждения. Конструкцией предусмотрено отключение подачи разогретого антифриза в радиатор отопителя путем специального крана, врезанного в патрубок подачи охлаждающей жидкости.

Из корпуса поток воздуха распределяется в нескольких направлениях – на лобовое стекло, в центр салона, на боковые стекла и в зону ног. Для подачи воздушного потока на лобовое стекло предусмотрен воздуховод с выходом в верхней части передней панели. К боковым стеклам воздух подается посредством воздуховодов, проходящих внутри панели. На их концах установлены дефлекторы с заслонками, что более эффективно направляет воздушный поток. Такие же дефлекторы расположены и на передней панели в центральной части, через которые воздух подается в центр салона. В зону ног разогретый воздух поступает прямо из корпуса.

В печке ВАЗ-2107 предусмотрено принудительное создание воздушного потока. И делается он с помощью вентилятора с приводом от электродвигателя, расположенным в корпусе печки под радиатором. Электромотор  работает в двух режимах – с разной скоростью вращения.

Для распределения потоков воздуха отопитель оснащен тремя заслонками. Первая из них – заслонка воздухопритока. С ее помощью регулируется подача воздуха в салон из окружающей среды. Вторая заслонка распределяет воздушный поток по нужным воздуховодам – либо в зону лобового стекла, либо к центральному и боковым дефлекторам. Третьей заслонкой регулируется подача воздуха в зону ног. Первые две заслонки управляются с помощью ползунов механизма управления, третья – отдельным рычагом, расположенным сбоку центральной консоли возле педального узла.

Воздух в салон из улицы подается через воздухозаборники на капоте. Чтобы исключить попадание воды в салон (при движении во время дождя), воздушный поток, который прошел воздухозаборники, сначала попадает в специальный короб, где вода отделяется. И только после этого поступает к заслонке воздухопритока.

Способ третий – совершенные вентиляторы

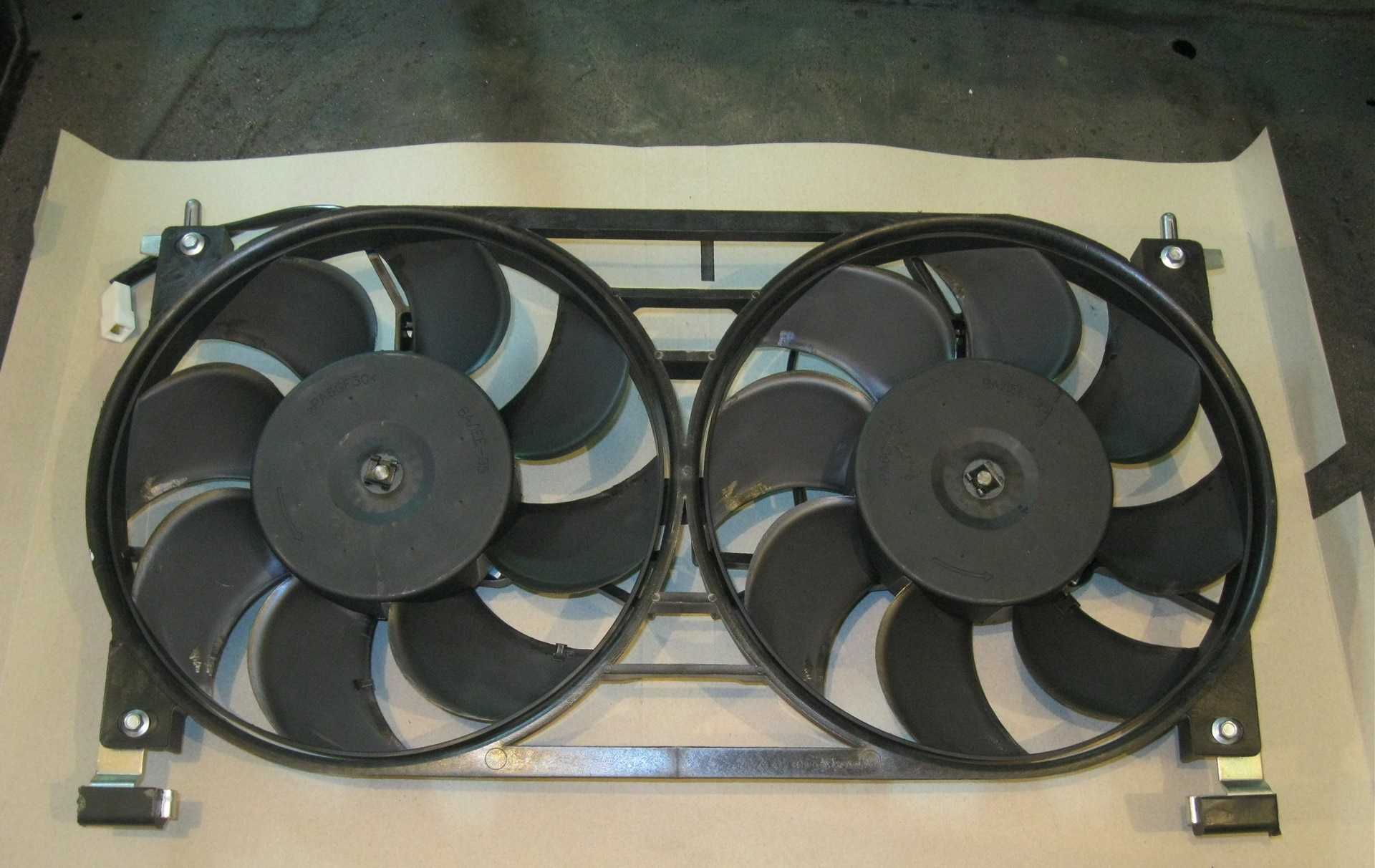

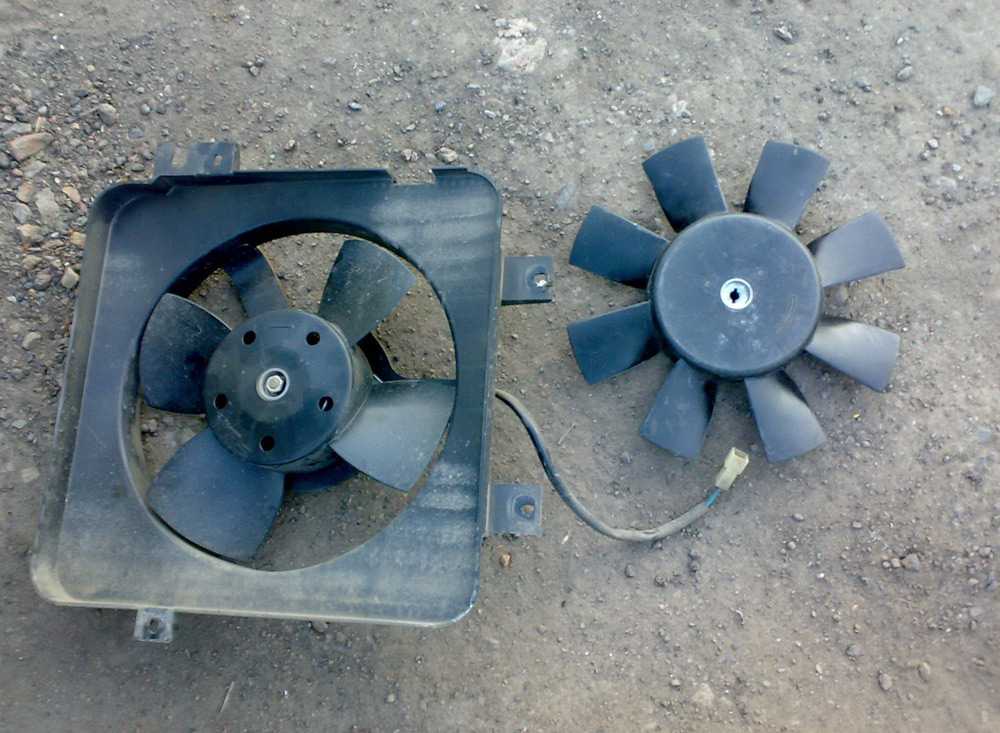

Чтобы улучшить охлаждение ВАЗ 2107, можно вместо стандартного электровентилятора использовать более современные. Прекрасно подойдут те, которые ставят на автомобили моделей «Калина», «Приора». Особенно хорошо будет работать электровентилятор с восемью лопастями. Поток воздуха от него окажется намного сильнее, следовательно, соты радиатора быстрее остынут.

Можно даже увлечься вопросом улучшения охлаждения и поставить два таких вентилятора. Но есть ли смысл в этом. Лучше уж тогда полностью очистить систему охлаждения изнутри, заменить все патрубки, поставить помпу с улучшенной крыльчаткой. И в завершение поменять радиатор. Это окажется намного эффективнее, нежели делать огромный «колхоз» вокруг радиатора.

Пригодность охлаждающей жидкости

Проверка хладагента производится на основании контроля её температуры замерзания. Эта температура со временем повышается, поскольку уменьшается содержание в жидкости гликоля, который испаряется быстрее, чем вода. Контроль можно провести путём измерения плотности жидкости ареометром.

Измерение плотности антифриза может также быть выполнено с помощью тестера оптических дисков — рефрактометром. В этом приборе используется связь между концентрацией гликоля в жидкости и коэффициентом преломления света. На призму прибора наносится капля исследуемого материала, и наблюдается, где проходит граница между полями белого и синего цвета. Применяются две шкалы для двух сортов гликолей.

Это интересно: Немного истории ВАЗ-2109

Замена терморегулятора ВАЗ-2107

Сначала с остывшего двигателя сливают тосол. Шлицевой отверткой, имеющей тонкое лезвие, или круглогубцами ослабляют хомут, крепящий к патрубку терморегулятора шланг, подводящий тосол от радиатора. Отсоединяют этот шланг.

Крестообразной отверткой или торцовым ключом на 8 мм производят ослабление хомутов, крепящих шланги к патрубкам блока цилиндров и насоса. Снимают терморегулятор вместе с шлангами.

Отсоединяют от патрубков термостата шланги и надевают их на новый терморегулятор. Вместо стоявших на шлангах ленточных одевают червячные хомуты, не затягивая их.

Нижний патрубок терморегулятора подсоединяют к шлангу от радиатора. Подсоединяют остальные шланги. Все хомуты затягивают. Заливают охлаждающую жидкость. Запускают двигатель и проверяют отсутствие подтеканий тосола и работу нового термостата.

В процессе езды, любой двигатель имеет свойство нагреваться. Не исключение и мотор ВАЗ 2106. При нормальной работе всех систем, рабочая температура двигателя должна быть не более 85 – 90 %. Узнать температуру можно с помощью специального датчика, расположенного на щитке приборов.

Для того, чтоб двигатель не перегревался, предусматривается система охлаждения. Она заполняется тосолом или антифризом, который циркулирует внутри блока цилиндров, остуживая его. Более детально рассмотреть систему охлаждения можно в данной статье.

Инструкция по снятию и замене датчика

Регулятор, который должен стоять в моторном отсеке, имеет свойство периодически выходить из строя. Соответственно, владельцу «семерки» будет полезно знать, как производится процедура демонтажа и установки нового контроллера.

Для снятия и монтажа ДВ выполните следующие действия:

  1. В первую очередь, необходимо обесточить бортовую сеть машины. Для этого снимите минусовую клемму с АКБ.
  2. Далее, демонтируйте крышку распределительного бачка, а также пробку с радиатора, чтобы не создавать большое давление в системе.
  3. Под радиатор необходим подставить емкость, в которую будет сливаться охлаждающая жидкость. Выкрутите кран радиатора и слейте антифриз в тазик или другую емкость.
  4. После этих действий нужно отсоединить провода с контроллера. Затем возьмите гаечный ключ на 30 и открутите сам регулятор за большую гайку. Теперь можно произвести демонтаж устройства. При снятии будьте особо внимательны, железное уплотнительное кольцо на регуляторе ни в коем случае нельзя потерять. Сделав это, можно приступать к монтажу нового устройства. В ходе установки не забывайте о том, что непосредственно перед монтажом места соприкосновения контроллера и радиатора необходимо смазать герметиком. При этом герметик должен быть высокотемпературным, данный процесс осуществляется насухую. Благодаря использованию герметика можно предотвратить утечку охлаждающей жидкости.
  5. После установки контроллера можно закрутить пробку на радиаторе. Затем сборка осуществляется в обратной последовательности — заливается слитый ранее антифриз, на место устанавливается минусовая клемма батареи. Чтобы быть уверенным в работоспособности системы, прогрейте двигатель и дождитесь включения вентилятора. Также не лишним будет избавить магистрали охладительной системы от воздушных пробок. На нашем ресурсе представлена инструкция по замене антифриза в «семерке». Если у вас возникли вопросы, она поможет вам разобраться, статья по этой ссылке.

1. Отсоедините минусовую клемму АКБ и отключите провода датчика.

2. После этого ключом на 30 выкрутите латунную гайку фиксации ДВ.

3. Выкрутите датчик и произведите его замену на новый регулятор.

Дополнительные возможности

Как и любое устройство, автомобиль имеет свойство изредка ломаться. И ВАЗ 21074 также может начать работать не четко, что создает дискомфорт в процессе езды и уменьшает безопасность при передвижении на автомобиле.

С его помощью стало возможным не только получение полезных данных (пробег, расход топлива, температурные показатели за бортом машины), но и информацию о возникающих текущих неисправностях

Наиболее важной считается возможность считывания ошибок двигателя

Диагностический адаптер также позволит своевременно найти причину любой неисправности в работе двигателя.

Как самостоятельно заменить вентилятор отопителя на ВАЗ 2107

В редких случаях у владельцев ВАЗ 2107 возникает необходимость заменить вентилятор печки. В отличие от других моделей, ВАЗ 2107 имеет более разветвленную систему обдува, следовательно, замена двигателя вентилятора несколько усложнена. Но не стоит отчаиваться, усложнена не означает невозможна. Просто замена потребует сделать несколько дополнительных телодвижений, только и всего.

Выполнение этой задачи потребует минимума инструментов и приспособлений:

  • Ключ на 7;
  • Ключ на 10;
  • Плоская отвертка;
  • Крестообразная отвертка;
  • Круглогубцы.

Для начала работы необходимо снятие панели приборов ВАЗ 2107. Без этого получить доступ к корпусу вентилятора отопителя не представляется возможным. Далее, последует снятие полки и вещевого ящика. Подготовительные мероприятия выполнены, можно переходить к выполнению основной задачи.

При помощи ключа на 7 отпускаем кожух тросика управления воздушными заслонками печки, снимаем петлю тросика с рычага.

Ключом на 10 откручиваем гайку крепления корпуса отопителя, правый и левый воздуховоды. Плоской отверткой очень аккуратно извлекаем оба воздуховода из корпуса печки.

В случае повреждения одного из элементов системы обдува, следует их сразу же отремонтировать или поменять. Той же отверткой следует снять защелки, которые удерживают вентилятор на радиаторе печки.

Теперь можно извлечь вентилятор из корпуса отопителя, предварительно отсоединив клеммы проводов от резистора. Чтобы заменить двигатель, необходимо предварительно снять крыльчатку. Для этого круглогубцами снимаем стопорное кольцо и регулировочные шайбы. Крыльчатка теперь держится на валу только за счет плотной посадки. Аккуратно снимаем ее, стараясь не повредить лопасти, ведь замена крыльчатки не планировалась.

Плоской отверткой или круглогубцами выполняется снятие пружинных пластин, удерживающих вентилятор в корпусе.

Можно вынимать его, предварительно продев провода питания через отверстия. Обычно при неисправном двигателе вентилятора просто выполняется замена на новый.

В редких случаях может возникнуть необходимость в его разборке, например, для чистки коллектора, смазки высохших подшипников.

Установка нового двигателя производится в обратной последовательности, как и сборка вентилятора, корпуса отопителя, системы воздуховодов. Перед установкой вентилятора, рекомендуется проверить его работоспособность путем подключения его напрямую к бортовой сети ВАЗ 2107. Это поможет избежать лишне работы на тот случай, если в схеме подключения была допущена ошибка или вам достался бракованный (нерабочий) вентилятор.

В разобранном состоянии открывается доступ к радиатору отопителя и крану ВАЗ 2107. Следует воспользоваться случаем и выполнить их осмотр и диагностику на предмет отсутствия повреждений, нарушения герметичности, признаков возможного выхода крана со строя. Это поможет избежать лишней работы, такой, как снятие панели приборов, разборка и сборка корпуса печки и т.д. В случае обнаружения проблем с радиатором или краном, выполняется и их замена тоже.

Основные виды неисправностей

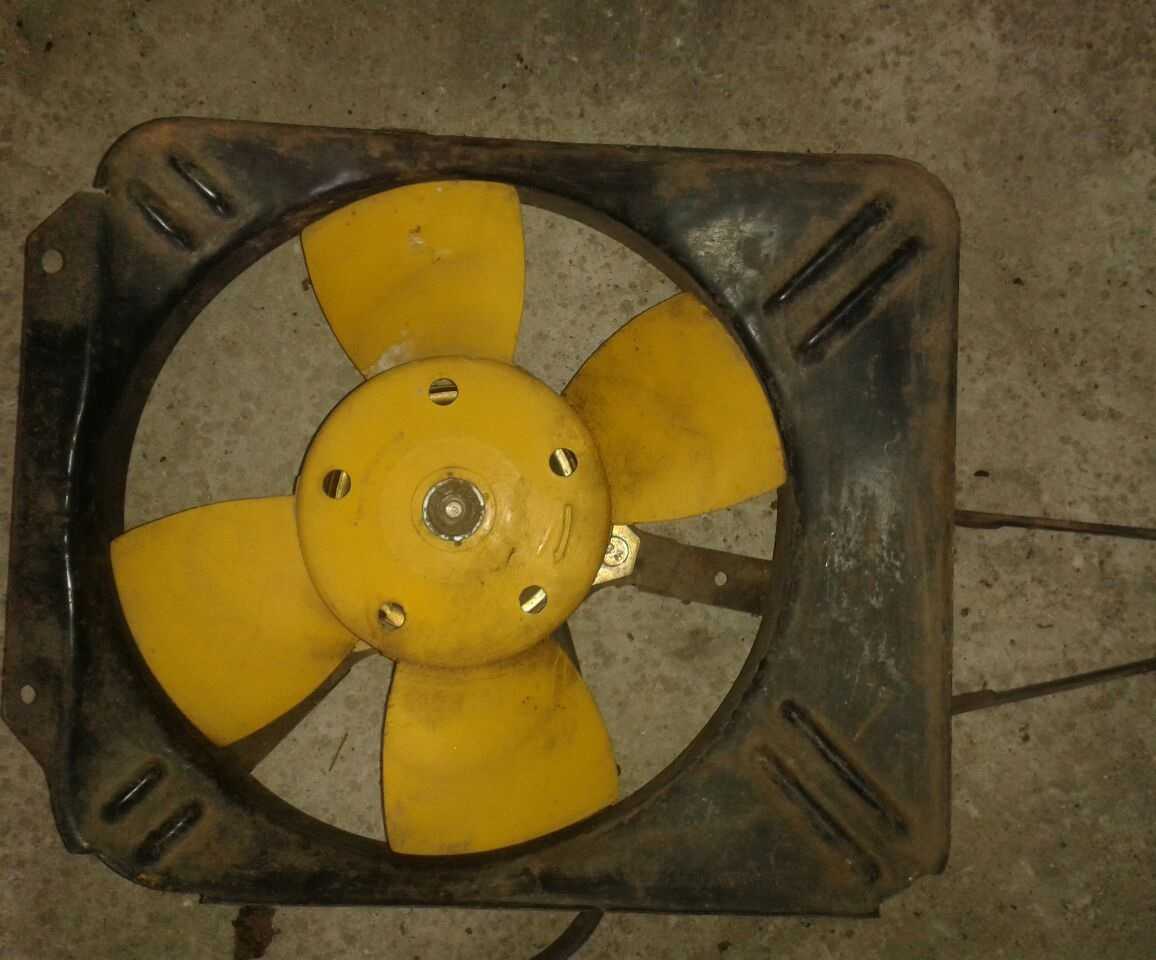

Вентилятор необходим для охлаждения радиатора в моменты, когда отсутствует встречный поток воздуха, то есть при медленном движении, стоянке

С его помощью теплый поток воздуха от радиатора поступает к двигателю, что важно во время зимнего прогрева

Есть несколько вариантов некорректной работы электровентилятора ВАЗ-2107:

Устройство не запускается ни при каких условиях. При этом наблюдается перегрев двигателя

При этой неисправности важно смотреть на стрелку, указывающую на температуру. Если она достигает красной зоны, а электродвигатель вентилятора не включается, то неисправность нужно найти в цепи питания или в самом устройстве

Чаще всего не включается вентилятор из-за:
износа щеток, коллектора или обмотки якоря электродвигателя;
обрыва электроцепи;
неисправности датчика;
перегорания предохранителя;
поломки реле.
Постоянная работа. При этой поломке вентилятор не останавливается, раскручивается при любой температуре. Привести к неисправности может:
выход из строя датчика;
заклиNiva реле;
замыкание цепи питания.
Несвоевременное включение. Эта проблема появляется при неисправности показаний датчика температуры. Он передает на реле неверную информацию, поэтому оно не вовремя активирует устройство.
Посторонние шумы при работе. В салоне ВАЗ-2107 момент включения вентилятора отчетливо слышен. Если этот шум сопровождается скрипом, гулом или свистом, то нужно проверить подшипник или опорная втулка крышки. Появление треска или стука характерно для контакта крыльчатки с внутренней кромкой рамки электродвигателя, это случается при деформации или перекосе лопастей.

READ Как Подтянуть Цепь На ВАЗ 2107

Если о вентиляторе говорят, что он не работает, то, скорее всего, он не запускается или срабатывает несвоевременно. Рассмотрим, как проверить устройства, ответственные за его запуск.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ас ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
