Не работает вентилятор охлаждения на калине

Функциональный ряд элементов охладительной системы автомобиля

Система охлаждения-стандарт состоит из таких элементов:

датчики – определяют t° в определенных автомеханизмах; один из управленческих элементов системы;
насос – делает возможной циркуляцию жидкости в СОД; действует в принудительном режиме;
трубы – по ним охладительная жидкость перемещается;
расширительный бак – компенсирует объем тосола, так как за счет температурных колебаний он сужается и расширяется;
радиатор – устройство, сбрасывающее теплоизлишки в окружающую среду;
вентилятор – активизирует процесс охлаждения посредством нагнетания воздуха; интенсивность охлаждения с его помощью повышается;
термостат – хоть и маленький, но очень важный элемент, регулирующий количество тосола; обеспечивает «комфортный» режим температур во всей системе.

Принцип функционирования

Система охлаждения действует в саморегулирующемся режиме, который направлен на поддержку в силовом агрегате оптимальной t°. В случае значительного повышения температуры масла, система делает все, чтобы внутри двигателя температура пошла на убыль.

Таким образом, при тесном взаимодействии вышеназванных элементов происходит функционирование системы. Она автоматически задает необходимые условия включения и действия конструктивных частей, чем и обеспечивает действенное охлаждение силового агрегата.

И если возникают какие-либо проблемы с функционалом составляющих данную систему, требуется внимательно обследовать сохранность ее главных компонентов. Если водитель квалифицированный и достаточно опытен, то может справиться с задачей и самостоятельно. В противном случае, не очень разбирающемуся с авто владельцу лучше обратиться за помощью на СТО.

Основные причины

Неисправность датчика температуры охлаждающей жидкости. На Лада Калина их два. Один даёт данные на панель приборов, второй в ЭБУ автомобиля.

Схема датчиков температуры на Лада Калина.
Перегорание предохранителя в цепи вентилятора.
Неисправность электродвигателя.
У нас Калина с двигателем от Приоры (98 лошадок). Под капотом весьма тесно. На фото расположение вентилятора охлаждения под капотом.
Нарушение контакта в разъёмах электропроводки.
Подгорание контактов на разъеме, который подключается к вентилятору. Временно устраняется подгибом пластинки контакта, затем колодку меняют на новую.

Алгоритм проверки

Отсоединяют разъём с датчика температуры, который находится возле термостата. При отключенном датчике и включенном зажигании вентилятор охлаждения должен работать постоянно. Если вентилятор не включился, то это может быть предохранитель вентилятора или сам вентилятор.
Скидываем колодку с датчика и включаем зажигание.
Блок реле и предохранителей вентилятора на Ладе Калина расположен под декоративной накладкой у левой ноги переднего пассажира. Блок состоит из трех реле, два из которых (1 и 3), отвечают за работу вентилятора на высокой и низкой скорости. Рядом расположен предохранитель. Предохранитель проверяют визуально (целость плавкой перемычки) или омметром, который должен показать нулевое сопротивление. Реле можно проверить, подключив прибор к клеммам контактной группы и подавая напряжение с аккумулятора на клеммы включения. Не следует вместо перегоревшего предохранителя устанавливать «жучек» из проволоки. Пожары в автомобилях не редкость. Необходимо найти причину перегорания, возможно замыкание электродвигателя или проводки. Устанавливают аналогичный предохранитель. Если все работает нормально, то все устанавливают на место, если предохранитель снова перегорает, то причина в замыкании. Номинал предохранителя – 50 А.

Расположение блока.

Схема предохранителей работы вентилятора охлаждения.
Исправность самого вентилятора проверяют, подавая на его разъём напряжение с аккумулятора напрямую. Если он вращается и все остальные элементы исправны, то причина только в электропроводке. К счастью, это встречается довольно редко. Когда двигатель не работает даже при непосредственном подключении к аккумулятору, то выход только один – замена вентилятора. Ремонт двигателя не имеет смысла, поскольку стоимость нового не так уж и велика, а надежность отремонтированного вряд ли буде высокой.

Проверка датчика

Для полной проверки датчик придется снять, что связано со сливом небольшого количества охлаждающей жидкости.

Проверить датчик можно тестером в режиме сопротивления. Щупы прибора подсоединяют к клеммам разъёма и погружают кончик датчика в горячую воду. Таблица показаний.

Температура (°C)	Сопротивление (Ом)
100	177
90	241
80	332
70	467
60	667
50	973
45	1188
40	1459
35	1802

При проверке нужно проверять состояние контактов разъемов. При плохом контакте они будут перегреваться и контакт еще более ослабнет, вплоть до полного пропадания. Разъемы должны быть сухими, чистыми и без следов перегрева.

Многим владельцам Лада Калина знакома ситуация, когда вентилятор охлаждения не сработал, когда ему необходимо было включиться. Это создает дискомфорт и через каждый 5 минут приходится останавливаться и ждать пока двигатель остынет. В зимнее время, когда мороз выше 10 градусов – это не заметно, а вот в весенне-летний период – это просто катастрофа, особенно если нужно ездить по городу.

На видео не включается вентилятор на Лада Калина.

Но, большинство владельцев не может самостоятельно диагностировать и устранить неисправность, особенно, если это надо сделать в пути. Поэтому и пользуются услугами эвакуаторов и прочих аварийных автомобильных служб.

Возможные неисправности СОД, диагностика

Почти всегда поломка охлаждающей функции авто заключена в утечке тосола. Следует осмотреть машину под капотом на предмет возможных подтеков. Причиной утечки может быть:

либо прохудившийся хомут;
либо поломка радиатора.

Тогда в первом случае производится замена элемента, сделать это несложно и недолго. Что касается радиатора, то его лучше отремонтировать. Сложностей здесь также особых нет: нередко следует лишь запаять пробоины.

Причинами перегрева данного автомобиля также могут стать:

термостат. Годность его проверяется по обоим патрубкам: температура последних не должна быть резко разной (выясняется это на прогретом двигателе). В противном случае термостат неисправен, и циркуляция тосола происходит по малому кругу;
забитость радиаторных сот. Решить проблему можно, очистив внешнюю часть данного элемента. Зачастую сделать это не всегда легко, но иных методов, кроме как чистка сот вручную, пока не существует;
неисправность вентилятора. При повышении уровня нагрева охладительной жидкости, эта деталь должна начинать действовать. Если этого не происходит, проверьте реле, проводку либо датчик t°;
воздух в системе ОЖ. Lada Kalina не застрахована, в том числе, и от так называемой воздушной пробки внутри системы. В целом, предыдущие виды поломок устраняются довольно быстро и с ними практически все понятно. В последнем случае необходимо разбираться более детально. Вопрос – как выгнать воздух из охладительной системы Калина – действительно очень важен для оптимального функционирования совокупности элементов данного авто.

Воздушная пробка

Если происходит завоздушивание системы охлаждения, необходимо сделать следующее: при открытой крышке расширительного бака заведите силовой агрегат, время от времени выжимая педаль газа, прогрейте его, пока t°-датчик не «доберется» до шкалы красного цвета. После «запуска» вентиляционного устройства еще чуть «подгазуйте» и затем можно зажигание выключать.

Если по-прежнему воздушит систему охлаждения и вышеозначенные меры ни к чему не привели, следует действовать более радикально. Что необходимо предпринять, как выгнать воздух из системы охлаждения?

Поначалу снимите экран силового двигателя (демонтаж производится движением вверх).

Отпустите отверткой хомут, на подогревательном штуцере дроссель узла снимите одну из трубок.

У расширительного бака выкрутите крышку. Горловину открывшейся емкости прикройте чистым кусочком ткани. Теперь дуйте в бак: из трубки, которая была снята, должна политься ОЖ. Если не получилось пробить вышеозначенную емкость, крышку закройте, трубку установите на свое место.

Далее – опять прогрейте двигатель, зажигание выключите. Затем трубку вновь необходимо убрать, без снятия с бака крышки, и подождать, пока потечет тосол.

Так как эта жидкость очень ядовита и опасна для людей, сливайте ОЖ крайне осторожно. Помните и о безопасности: обзаведитесь резиновыми перчатками

Отслеживайте t° трубок. Учитывайте и то, что сливать ОЖ требуется лишь когда двигатель остыл.

Теперь трубка надевается на штуцер, хомуты затягиваются. На данном этапе проблема того, как выгнать воздух из охладительной системы машины, удачно решена. Как видим, устранить неисправности в СОД возможно и без участия профессионалов.

СОД Лада Калина в определенном смысле требуется доработка.

На данный момент имеются такие методы ее усовершенствования:

переделка. Автомобиль укомплектовывают новым термостатом. Таким образом, температура тосола станет стабильной, и деятельность обогрев-элементов салона придет в норму;
для минимизации неисправности СОЖ машина снабжается фильтром охладительной жидкости;
дополнительный насос в вышеназванной системе силового агрегата. Это заставит тосол циркулировать по соответствующим каналам стремительнее, что однозначно снизит перегрев двигателя. И плюс – в холода вы не будете замерзать в авто.

Все, что может быть важно для автомобилиста по вышеозначенной тематике по авто Калина: о том, что такое система отопления лада калина, а также завоздушивание системы охлаждения, почему воздушит систему охлаждения как выгнать воздух из системы охлаждения, о возможных неисправностях, необходимых переделках более наглядно расскажет представленное видео. Замена термостата Лада Калина

Замена термостата Лада Калина

Выбор и основные параметры дворников для автомобиля Лада Калина

Демонтаж датчика вентилятора

ДВВ является неразборным изделием и не подлежит ремонту. Однако, чтобы убедиться в полной исправности, его нужно снять с автомобиля. Для этого поступают следующим образом:

Автомобиль ставят на ровное место с поднятым рычагом ручного тормоза.
Приступают к работе после полного остывания двигателя, сняв клеммы с аккумулятора.
Отжав пластиковую клипсу, вынимают фишку с кабелем из стакана ДВВ.
Снимают пробку с расширительного бачка, иначе при снятии датчика тосол в небольшом количестве выплеснется наружу.
Накидным ключом или головкой на 19 ДВВ выкручивают из посадочного гнезда. Если резьба плохо поддаётся, то под гайку датчика наносят смазку WD 40 (её можно купить в любом автомагазине или на заправке).

Снятие фишки с датчика:

Ищем причину

Начните проверку с электродвигателя. Для этого отсоедините от него электрические провода, и подключите его напрямую к аккумулятору, соблюдая полярность. Если вентилятор не включился – проблема именно в нем. Если же он заработал, нужно искать другую причину.

Проверьте все контакты на разъемах, а после реле и предохранитель. Они расположены в дополнительном монтажном блоке, который находится справа от панели приборов возле нижнего воздуховода печки.

Предохранитель (50 А) можно проверить тестером, реле лучше взять заведомо рабочее, и установить его в соответствующее гнездо. Если проблема не решилась, идем дальше.

Проверяем датчик температуры. Для этого прогрейте двигатель до рабочей температуры, заглушите его и отключите датчик. Он расположен сверху на корпусе термостата. При отключенном датчике контроллер самостоятельно должен запустить вентилятор на постоянную работу.

Заведите двигатель и дождитесь, пока включится вентилятор. Если температура охлаждающей жидкости достигла критического показателя, а вентилятор не включился, нужно искать обрыв в электропроводке.

Нужно ли менять вентилятор

Если вы установили, что проблема в самом вентиляторе, вернее в его электродвигателе, можно попытаться его отремонтировать. Чаще всего он перестает работать из-за выхода из строя щеток, или же из-за проблем с подшипниками ротора. Реже приходит в негодность коллектор или возникает обрыв в обмотке.

В случае если вентилятор не подлежит ремонту, его нужно заменить.

Ни в коем случае не следует ездить на автомобиле с неработающим вентилятором. Перегрев двигателя неминуемо приведет к разрушению резиновых шлангов системы охлаждения, прокладок, а также грозит выходом из строя деталей поршневой группы.

Как известно, в любой Приоре и Калине есть система охлаждения, обеспечивающая нормальную работу двигателя и способствующая предотвращению его перегрева. Одним из устройств, позволяющих охладить силовой агрегат, является датчик вентилятора, по сигналу которого вентилирующее устройство должно включаться.

На Калинах этот контроллер предназначенный для активации вентилятора, когда температура мотора достигнет определенной точки. Благодаря вентилятору, который должен включиться по сигналу контроллера, температура двигателя всегда будет в норме и не превысит допустимого порога. Если же устройство не срабатывает, то вентилятор не включится, соответственно, двигатель может перегреться.

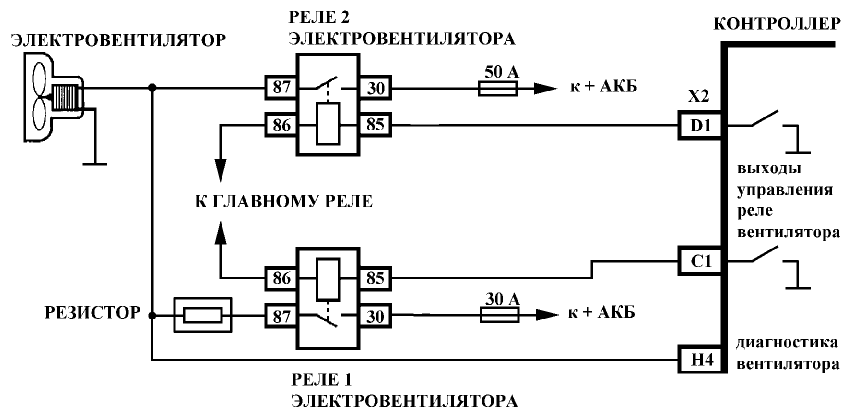

Схема подключения датчика в системе охлаждения

Причины и признаки неисправностей вентилятора

Чтобы понять, что электровентилятор неисправен, не нужна сложная диагностика – это под силу любому автолюбителю. Следует запустить двигатель и дать ему поработать на холостом ходу до тех пор, пока температура охлаждающей жидкости не подберётся к критической. Отслеживать процесс можно по датчику температуры на панели приборов. Когда стрелка будет находиться близко к красной зоне, датчик должен дать сигнал на контроллер, который запустит вентилятор. Узнать это можно по характерному шуму из моторного отсека. Если же указатель показывает критическую температуру, а вентилятор не включается в работу, значит, есть неисправность, которую нужно незамедлительно устранять. Вентилятор может не работать по ряду причин:

https://youtube.com/watch?v=8zrLJ-plrlk

Неисправен электродвигатель. В этом случае он не будет вращать крыльчатку. Обычно на автомобилях ВАЗ электродвигатель выходит из строя редко. Чтобы проверить его работоспособность, понадобится подключить его к аккумулятору напрямую. Для этого нужно взять два провода и их концы подсоединить к клеммам АКБ и колодке проводов электровентилятора. Если в этом случае крыльчатка не вращается, значит, есть неисправность электродвигателя. Ремонту эта деталь подлежит редко. Потребуется снять узел в сборе и заменить электродвигатель. Работа несложная и может быть проведена даже в уличных условиях своими руками с минимальным набором инструментов.
Неисправен датчик температуры. При выходе из строя датчика он не может отследить повышение температуры охлаждающей жидкости, соответственно, показания на контроллер поступают некорректные, и вентилятор не включается в работу, когда это нужно. Для диагностики этой проблемы потребуется отсоединить фишку проводов от датчика и замкнуть два вывода между собой. Если вентилятор сработает, и крыльчатка начнет вращаться, неисправен датчик, и требуется его замена. Процедура осложняется необходимостью сливать охлаждающую жидкость, но она не настолько сложна, чтобы обращаться с этой проблемой в сервис.
Нет напряжения. Самая частая неисправность, связанная с электровентилятором, – это обрыв электроцепи на одном из участков и отсутствие напряжения. Для диагностики необходимо «прозвонить» электропроводку и проверить предохранители, для работы понадобится тестер (мультиметр). Если нет навыков обращения с мультиметром, желательно обратиться к автоэлектрику.

https://youtube.com/watch?v=2ELrIf5zFp0

Контакты реле «залипают». Иногда могут возникать ситуации, когда контакты реле включения вентилятора находятся постоянно в положении «включено», из-за чего вентилятор будет запускаться сразу после запуска двигателя. Реле следует заменить и провести проверку на работоспособность.
Неисправен датчик температуры. Датчик передает на электронный блок управления двигателем завышенные показания температуры, из-за этого контроллер подаёт сигнал на включение принудительного охлаждения. Потребуется замена.
Неисправность термостата. Вентилятор охлаждения на Калине не оборудован вспомогательным датчиком слежения за температурой. Это значит, что в расчет берутся только средние показатели. Если клапан термостата заклинил в закрытом положении, охлаждающая жидкость циркулирует только по малому контуру и не может переходить в большой. Антифриз быстро нагревается, и электровентилятор начинает включаться очень часто. При этом жидкость не проходит в большой круг, то есть в радиаторе нет горячего антифриза, вентилятор охлаждает холодный радиатор, а жидкость продолжает нагреваться, что приводит к перегреву двигателя. Термостат может заклинить и в среднем положении, когда клапан открывается не полностью. Это тоже приводит к неэффективному охлаждению – вентилятор будет работать постоянно из-за того, что антифриз не может достаточно охлаждаться. В этих случаях потребуется заменить неисправный термостат, сделать это несложно своими руками. Если же нужно сэкономить время, можно доверить эту процедуру сервису. Замена узлов системы охлаждения не относится к сложным работам и вполне может осуществляться самостоятельно. Исключение составляет замена водяного насоса, так как он имеет единый привод с механизмом газораспределения.

Постоянная работа электровентилятора – это не так страшно, как если бы он вовсе не работал, если только проблема не связана с неисправным термостатом, так как она чревата перегревом и выходом из строя силовой установки.

А если полностью отказался работать вентилятор?

Для определения причины такой неисправности, сначала необходимо проверить состояние предохранителя, стоящего в электрической цепи. Его можно найти на боковой консоли, около пассажирского кресла. Он спрятан под крышкой дефлекторов. Открутив саморез, крышка легко снимется, и предохранитель будет доступен для изучения.

Чтобы извлечь весь предохранительный блок и подключенные реле, необходимо освободить крепление. Без гаечных ключей здесь не обойтись. Снимать блок нужно аккуратно без спешки, так как можно повредить провода, которые к нему подключены. Только единственный предохранитель блока отвечает за работу вентилятора.

При целостности предохранителя необходимо проверить работу реле, которое питает электродвигатель вентилятора. Таких реле установлено два. Левое включает низкую скорость вентилятора. А расположенное справа отвечает за высокую скорость его работы.

Другой неисправностью, которая относится к реле вентилятора охлаждения, является непрерывность работы вентилятора охлаждения, когда зажигание выключено. Это может привести к разряду аккумуляторной батареи. «Калина» потом просто не заведется. Основной причиной является залипание контактов. На блок попадает антифриз, протекающий из радиатора, установленного над печкой.

Когда реле и предохранители работают исправно, необходимо проверить работу датчика температуры. Именно он приказывает вентилятору начать работать. Этот датчик располагается с правой стороны бачка радиатора.

Чтобы проверить его работоспособность, нужно удалить штекерный разъем, взять перемычку, с ее помощью замкнуть между собой клеммы разъема. Включение вентилятора говорит о том, что датчик находится в исправном состоянии. Если вентилятор никак не реагирует, то прежде чем менять датчик, необходимо проверить работоспособность электродвигателя вентилятора. Для этого клеммы электродвигателя нужно подсоединить к контактам АКБ. Двигатель должен заработать. В случае отказа, придется устанавливать новый электромотор.

Неисправности резистора вентилятора охлаждения “Калина”

Работа электровентилятора только на высокой скорости вращения — Главный признак того, что дополнительный резистор вентилятора охлаждения “Калина” неисправен. Электросхема подключения вентиляторов ЛАДА “Калина” предусматривает одновременное включение двух систем обдува:

электровентилятора охлаждения радиатора;
электровентилятора охлаждения кондиционера,

Если в какой-то момент времени вращается только один из них, то можно сделать вывод о разрыве цепи питания второго. Тоже происходит, когда электровентилятор радиатора не крутится после нагрева двигателя. Причин такого явления несколько. Это может быть как плохой контакт или обрыв провода, так и неисправность резистора электровентилятора.

Причины неисправности резистора вентилятора “Калина”

Основная причина поломки дополнительного резистора вентилятора “Калина” — перегорание термопредохранителя, который защищает обмотку электродвигателя и цепь питания от перегрузки. В этом случае необходим ремонт или замена резистора вентилятора охлаждения “Калина”. Выполнить работу можно самостоятельно, она не занимает много времени, не требует высокой квалификации или специального инструмента.

Что необходимо для проверки и замены

Для снятия, проверки и ремонта (замены) дополнительного резистора понадобятся:

омметр;
крестовая отвертка;
набор ключей;
паяльник;
канифоль;
припой;
новый резистор или его часть — термопредохранитель (16А и 180 градусов).

Если на автомобиле установлена защита двигателя (картера), снимать ее лучше с ямы или на подъемнике.

Датчик температуры ОЖ (включения вентилятора) и его предназначение

Температурный датчик или ДТОЖ представляет собой деталь, которая включается в систему охлаждения двигателя, и контролирует процесс его прогрева. Этот элемент не выводит соответствующие значения температуры на панель приборов, так как за это действие отвечает другое устройство (датчик температуры на стрелку ДУТОЖ). ДТОЖ подает сигнал на включение вентилятора для охлаждения радиатора (при температуре от 98 до 107 градусов), через который циркулирует жидкость. Именно поэтому часто в народе такое устройство еще называется датчиком вентилятора. Однако правильное его название ДТОЖ или датчик температуры охлаждающей жидкости.

Кроме включения вентилятора, ДТОЖ на Приоре выполняет еще одну очень важную функцию. Она заключается в корректировании работы двигателя за счет изменения состава топливно-воздушной смеси и установки угла опережения зажигания. Достигается это за счет соединения датчика с электронным блоком управления. На ЭБУ от ДТОЖ подается соответствующий сигнал о температуре двигателя, и в зависимости от поступающих показаний, происходит корректировка работы мотора. Выглядит это примерно следующим образом:

При пуске мотора на холодную, на ЭБУ поступает сигнал о том, что двигатель не прогрет до рабочей температуры (т.е. холодный).
Блок управления принимает решение о приготовлении ТВС в определенной пропорции. Для этого подается сигнал на регулятор холостого хода, который открывает клапан ХХ на соответствующее расстояние (определенное количество шагов), что приводит к увеличению оборотов коленчатого вала. Для быстрого прогрева мотора происходит подача большего топлива через форсунки, а также корректируется угол зажигания.
Когда температура ОЖ поднимается до определенного значения, снижаются обороты двигателя и корректируется состав смеси.

Если на карбюраторных автомобилях используются только датчики температуры жидкости для вывода информации на приборную панель, и они не влияют на работу двигателя, то на современных инжекторных моторах устанавливаются два типа устройств. При неисправном датчике ОЖ двигатель чаще всего заводится, и он будет работать, но приготовление ТВС при этом происходит по усредненным значениям в аварийном режиме (ЭБУ в случае отсутствия сигнала от ДТОЖ принимает температуру ДВС за значение 0 градусов). При этом также включается вентилятор, который охлаждает жидкость в радиаторе, чтобы исключить вероятность перегрева мотора (так как ЭБУ не видит реальной температуры двигателя).

Характерными признаками неисправности устройства являются следующие проявления:

непредсказуемая работа вентилятора охлаждения. Если же в электрической цепи возникнет обрыв, что случается вследствие повреждения питающего провода или контактов датчика, то вентилятор будет функционировать постоянно;
плавание оборотов, так как неисправный элемент подает некорректные сигналы, в результате чего ЭБУ будет стремиться откорректировать оптимальное соотношение смеси;
загорается индикация Check Engine, свидетельствующая о неисправности двигателя.

Важно не путать датчик температуры охлаждающей жидкости на Приоре с элементом, который отвечает за вывод информации о температуре ДВС на панель приборов. Это два разных датчика, которые имеют схожий принцип работы, но отвечают за выполнение разных функций

При неисправности устройства, которое выводит значение температуры двигателя на панель приборов, не будет загораться индикация ЧЕК.

Это интересно! На Приоре ДТОЖ имеет два контакта, а датчик на стрелку один. Принцип работы устройств одинаковый, а разница между ними лишь в том, что на ДТОЖ сопротивление измеряется между выводами, а на указательном устройстве — между корпусом и контактом.
