От воды и от езды: почему ломаются дизельные топливные форсунки, и как их ремонтируют

Диагностика поломки

Выявив симптомы неисправности форсунок необходимо провести их диагностику. Наиболее тщательная проверка проводится при помощи диагностического стенда. С его помощью можно уловить даже наименьшее отклонение в работе системы впрыска.

При отсутствии диагностического стенда можно определить неисправную форсунку следующим методом. Требуется запустить двигатель и довести обороты коленвала до такого значения, при котором отчетливо будет слышна нестабильность работы мотора. После этого требуется поочередно отсоединять форсунки от топливной магистрали. Двигатель будет менять звук работы. При отключении неисправного элемента топливной системы работа мотора не поменяется. Главным недостатком такого способа является невозможность точно определить причину, вызвавшую нарушения в системе впрыска.

Предыдущий способ был предназначен для обнаружения неисправности без снятия форсунок с двигателя, поэтому на точность определения неисправности влияет исправность всех остальных систем автомобиля. Так, например, некачественная свеча зажигания может привести к неправильному определению неисправной форсунки. Для устранения неточностей возможно сравнение работы форсунки с контрольным образцом.

Равномерность факела неисправной и контрольной форсунок

Устройство ТНВД дизеля ЯМЗ-238

Топливный насос высокого давления ЯМЗ-238 состоит из секций, отдельных насосных элементов, размещенных в общем корпусе. Число секций равно числу цилиндров двигателя.Секция топливного насоса высокого давления ЯМЗ-238

1 – корпус насоса; 2 – нижняя тарелка толкателя; 3 – пружина толкателя; 4 – верхняя тарелка толкателя; 5 – втулка поворотная; 6 – плунжер; 7 – втулка плунжера; 8 – седло клапана нагнетательного; 9 – нагнетательный клапан; 10 – упор клапана; 11 – штуцер; 12 – фланец нажимной; 13,14 – прокладки; 15 – корпус секции; 16 – рейка; 17 – толкатель; 18 – ролик толкателя; 19 – вал кулачковый. В корпусе 1 насоса установлены корпуса секций 15 с плунжерными парами, нагнетательными клапанами и штуцерами 11, к которым присоединяются топливопроводы высокого давления. Нагнетательный клапан 9 и седло клапана 8, а также плунжер 6 с втулкой 7 являются прецизионными парами, которые могут заменяться только комплектно. Втулка плунжера стопорится в определенном положении штифтом, запрессованным в корпус секции. Плунжер 6 приводится в движение от кулачкового вала 19 через роликовый толкатель 17. Пружина 3 через нижнюю тарелку 2 постоянно прижимает ролик толкателя к кулачку. От разворота толкатели, имеющие лыски на боковых поверхностях, удерживаются фиксаторами, запрессованными в корпус насоса. Конструкция плунжерной пары позволяет дозировать топливо изменением момента начала и конца подачи. Для изменения количества и момента начала подачи топлива плунжер во втулке поворачивается поворотной втулкой 5, входящей в зацепление с рейкой 16. Регулировка равномерности подачи топлива на максимальном режиме каждой секцией насоса производится разворотом корпуса секции при ослабленных гайках крепления секций. Изменение геометрического начала нагнетания в зависимости от величины подачи (нагрузки двигателя) обеспечивается управляющими кромками, выполненными на торце плунжера.

Назначение дизельной форсунки

Дизельная форсунка предназначена для осуществления сразу трех принципиально важных для работы силового агрегата функций. Первая заключается в дозировании топливовоздушной смеси, вторая – в распылении горючего, третья – в последующем впрыске непосредственно в камеру сгорания.

Эффективное выполнение каждой из задач достигается за счет специальной конструкции детали, одним из элементов которой выступает сопло (другие названия – распылитель или распределитель). В современных дизельных двигателях используются сопла двух типов – с многодырчатыми и шрифтовыми распределителями.

Второй – эксплуатация не только в агрессивной среде, но и с высокими требованиями к герметичности подвижных частей. Именно поэтому для изготовления форсунок применяются сплавы, обладающие повышенной прочностью, износостойкостью и устойчивостью к агрессивным воздействиям.

Развитие производства дизелей

В первое время после создания моторный завод продолжил выпуск двухтактных двигателей моделей 204 и 206. Одновременно с этим шла разработка новых перспективных дизельных агрегатов. Результатом такой работы стала серия двигателей ЯМЗ-236, 238, 240.

Новые моторы на начало выпуска считались современными и обладали высокими техническими характеристиками, которые обеспечили широкое применение указанным агрегатам. Они устанавливались на грузовики МАЗ, КРАЗ, ЗИЛ, УРАЛ, на бульдозеры, трактора, военную и строительную технику.

Главной особенностью указанных моторов считалось возрастание мощности за счет увеличения количества цилиндров. При этом существовала значительная унификация двигателей, обеспечивающая высокую ремонтопригодность указанных силовых агрегатов. В настоящее время после большого количества модернизаций предприятие продолжает выпуск данных двигателей практически в трехстах вариантах комплектации.

В начале семидесятых годов на предприятии было разработано и выпускалось семейство сверхмощных двигателей серии ЯМЗ-840 для автомобилей БЕЛАЗ, МоАЗ и спецтехники. В дальнейшем производство этих моторов было передано на Тутаевский завод.

Устройство форсунки двигателя ЯМЗ

Форсунка дизелей марки «ЯМЗ» состоит из корпуса, в котором имеется центральное отверстие под штангу и наклонный топливный канал; распылителя с тщательно обработанным осевым отверстием под иглу и топливных каналов. В нижней части распылителя имеются четыре сопла, кольцевая проточка и два глухих отверстия под штифты. Игла распылителя имеет цилиндрическую направляющую часть, конусные пояски в средней и нижней частях. Распылитель с иглой крепится к корпусу накидной гайкой. В верхней боковой части находится прилив с резьбовым отверстием под топливный штуцер с фильтрующей сеткой. В центральной верхней части имеется резьба под резьбовую втулку, в центральной части которой находится резьбовое отверстие под регулировочный винт с контргайкой. Нижняя часть винта является верхней опорной тарелкой под возвратную пружину иглы распылителя.

Устройство ТНВД КАМАЗ

На штанге в верхней части крепится нижняя опорная тарелка пружины, в нижней части запрессован шарик для плотной посадки иглы на седло. Резьбовая втулка в верхней части закрыта колпач-ковой гайкой с резьбовым отверстием под дренажный трубопровод. Топливо подводится к форсунке через штуцер с сетчатым фильтром и поступает по наклонному каналу корпуса в кольцевую проточку распылителя. Затем топливо по трем каналам проходит в кольцевую полость (средней части распылителя), расположенную под утолщенной (с конусным пояском) частью иглы. Под действием топлива, поступающего в полость, игла поднимается, сжимая возвратную пружину. Сопла распылителя открываются, и топливо впрыскивается в камеру сгорания. После окончания впрыска давление топлива падает и под действием возвратной пружины игла плотно садится на седло в распылителе. Давление впрыска топлива регулируется регулировочным винтом с контргайкой в резьбовой втулке затяжкой возвратной пружины иглы распылителя. Топливо, просочившееся между иглой и распылителем, отводится дренажным трубопроводом в бак.

Назначение форсунок

К основным функциям, возложенным на форсунку относят:

• подача топлива в цилиндр;
• герметизация камеры сгорания;
• распыление на мелкодисперсные частички;
• максимально равномерное распределение солярки по камере сгорания;
• резкое начало впрыска топлива и такое же быстрое завершение процесса;
• точное дозирование необходимого количества горючего.

Для стабильной работы двигателя, форсунка должна обеспечивать оптимальную дисперсность. Чем выше степень дробления капель солярки, тем больше их общая площадь поверхности. Это позволяет топливу сгореть в более короткий промежуток времени, что положительно сказывается на экологичности, динамике и экономичности. При этом капли не должны быть слишком мелкими, так как в таком случае они не достигнут краев камеры сгорания. На данный момент топливные форсунки впрыскивают солярку со скоростью, достаточной чтобы обеспечить полное заполнение всего объема при размере частиц от 30 до 50 мкм.

Функции и виды форсунок

Топливная форсунка, или инжектор, представляет собой своеобразный клапан, работа которого контролируется блоком управления (ЭБУ) двигателя. Это позволяет подавать топливо, находящееся под высоким давлением, строго ограниченными порциями и в заданный момент времени. В зависимости от типа системы впрыска форсунка может устанавливаться в различных местах. Так, при моновпрыске она располагается перед дросселем во впускном трубопроводе. В системе с распределенным впрыском форсунки устанавливаются в ГБЦ перед клапанами. При этом для каждого цилиндра предусматривается свой отдельный инжектор. В двигателях с непосредственным впрыском форсунки находятся в верхней части цилиндра, подавая топливо сразу в камеру сгорания.

По способу управления (типу привода) инжекторы разделяют на следующие типы:

• механические;
• электромагнитные;
• электрогидравлические;
• пьезоэлектрические.

Устройство механической форсунки

Механические форсунки применяются на дизелях. Принцип их работы основан в воздействии усилия давления топлива на запорную пружину. Когда давление в системе выше сопротивления пружины, игла поднимается и происходит впрыск. После того как давление падает, игла возвращается в исходное положение. Стоит отметить, что давление таких форсунок дизельных двигателей очень низкое, а потому они редко применяются в современном автомобилестроении.

Электромагнитные и гидромеханические инжекторы могут иметь:

• клапан форсунки со сферическим профилем;
• штифтовой клапан;
• дисковый клапан.

Как устроена электромагнитная форсунка двигателя

Такой тип инжекторов используется преимущественно в бензиновых системах, включая двигатели с непосредственным впрыском. По функциональному назначению электромагнитные форсунки разделяются на пусковые (например, в системе «K-Jetronic») и рабочие. Последние могут быть центральными (выполняют точечный впрыск) и индивидуальными (распределяют топливо по цилиндрам).

Рекомендуем: Какой срок службы у автомобильного аккумулятора

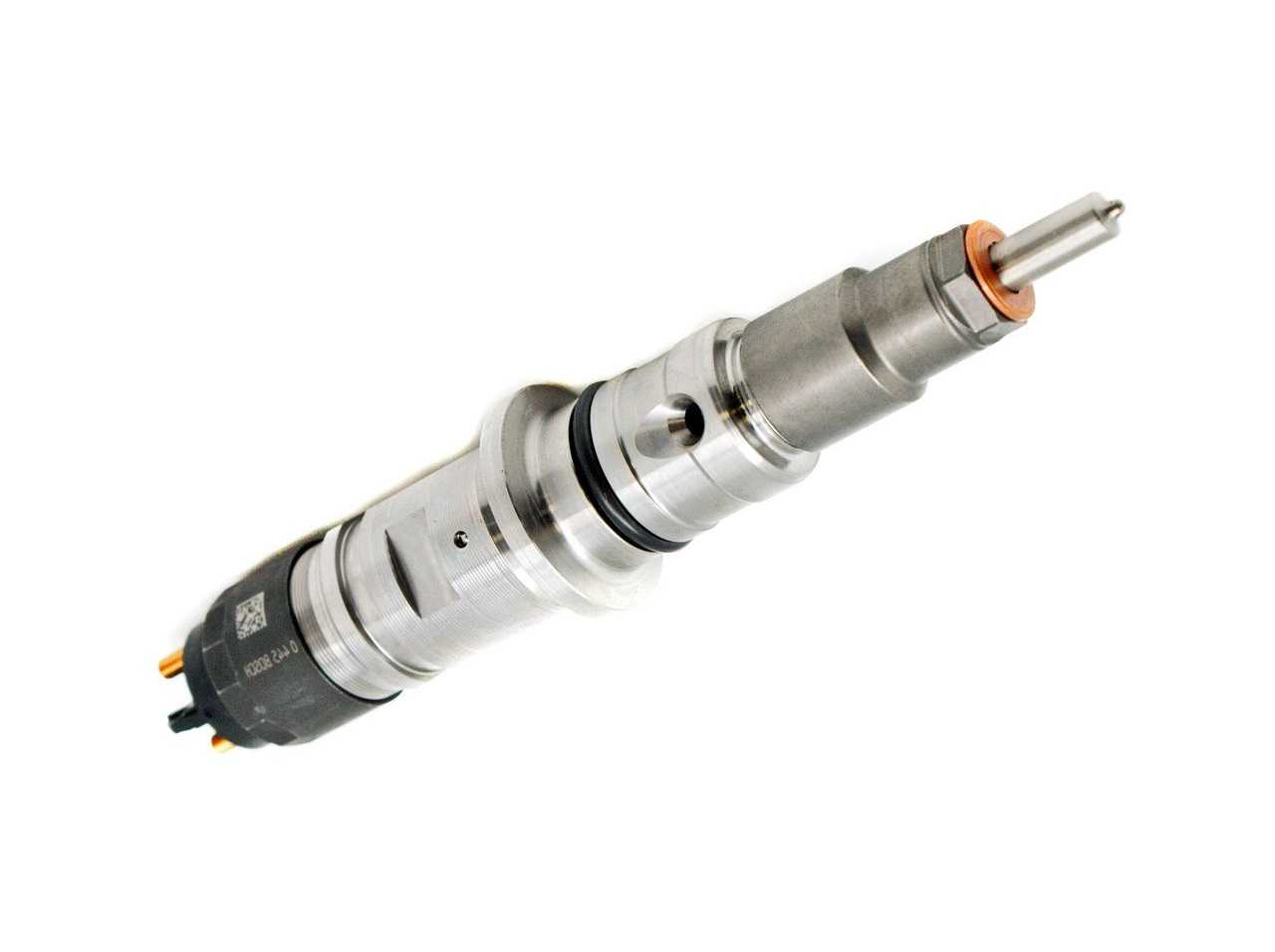

Электромеханическая дизельная форсунка

Дальнейшее развитие систем топливоподачи дизельного ДВС привело к появлению форсунок, в которых солярка подается в цилиндры посредством электромеханических форсунок. В таких инжекторах игла форсунки открывает и закрывает доступ к распылителю не под воздействием давления топлива и противодействия силе пружины, а при помощи специального управляемого электромагнитного клапана. Клапан контролируется ЭБУ двигателя, без соответствующего сигнала которого горючее не попадет в распылитель.

Блок управления отвечает за  момент начала топливного впрыска и длительность подачи топлива. Получается, ЭБУ дозирует солярку для дизеля путем подачи на клапан форсунки определенного количества импульсов. Параметры импульсов напрямую зависят от того, с какой частотой вращается коленчатый вал двигателя, в каком режиме работает дизельный мотор, какая температура ДВС и т.д.

В системе питания Common Rail электромеханическая форсунка может за один цикл реализовать подачу топлива посредством нескольких раздельных импульсов (впрысков). Топливный впрыск за цикл осуществляется до 7 раз. Давление впрыска также значительно повысилось сравнительно с предыдущими системами.

Благодаря дозированной высокоточной подаче давление газов на поршень в результате сгорания смеси растет плавно, сама топливно-воздушная смесь равномернее распределяется по цилиндрам дизеля, лучше распыляется и полноценно сгорает.

Дальнейшее видео наглядно иллюстрирует принцип работы электромеханической форсунки на примере бензинового двигателя. Главное отличие заключается в том, что давление топлива в дизельной форсунке значительно выше.

https://youtube.com/watch?v=sF2BjldN0qI

Указанный подход позволил окончательно переложить задачу по управлению впрыском с форсунок и ТНВД на электронный блок. Электронный впрыск работает намного точнее, дизель с подобными решениями стал еще более мощным, экономичным и экологичным. Разработчикам удалось значительно снизить вибрации и шумы в процессе работы дизельного агрегата, повысить общий ресурс ДВС.

Принцип работы дизельных форсунок и частые неисправности

Начнем с того, что большинство форсунок для дизеля (за исключением насос-форсунок и систем Cоmmon Rail) устроены и работают по схожему принципу. Это значит, что их ремонт также предполагает похожие действия. Для лучшего понимания начнем с принципов работы.

Подача топлива на форсунки в дизелях реализована посредством его нагнетания под высоким давлением. Такое давление на каждую форсунку создает:

• топливный насос высокого давления ТНВД;
• насос-форсунки сами сжимают и впрыскивают топливо;
• в системах Cоmmon Rail давление топлива поддерживается постоянно в специальном «аккумуляторе» высокого давления;

Теперь давайте рассмотрим работу наиболее распространенной системы питания с обычным ТНВД. Если просто, такой насос имеет механический привод и вращается от двигателя. Вращение шкива ТНВД позволяет плунжерным парам в устройстве насоса сильно сжимать дизельное топливо и выдавать давление около 300 кг/см². Затем происходит распределение дизтоплива на форсунки, что соответствует тактам работы двигателя.

Топливо поступает от насоса по магистралям высокого давления к форсунке, установленной на каждом цилиндре, после чего проходит через отдельный канал и оказывается внутри дизельной форсунки (в полости распылителя). Внутри распылителя конструктивным элементом является специальная конусная игла. Такая игла форсунки снизу притирается к седлу с очень большой точностью. Сверху иглу прижимает пружина. Указанная пружина давит на иглу через отдельную шайбу.

Шайба может иметь разную толщину, что определяет степень давления пружины на иглу. По этой причине шайбу называют регулировочной, так как от давления пружины будет зависеть и давление топлива, от которого сработает игла форсунки.

Срабатывание иглы происходит в результате того, что внутри форсунки накапливается нагнетаемое ТНВД топливо. Если иначе, когда горючее доходит до конуса иглы, дальнейший проход солярки становится невозможным, так как канал перекрыт иглой, плотно прижимаемой к седлу усилием пружины.

Однако ТНВД продолжает работать и нагнетать топливо, происходит рост давления, которое в определенный момент становится сильнее давления пружины. В результате игла приподнимается, горючее проходит в пространство между седлом и конусом иглы, попадает под высоким давлением в отверстия распылителя и далее происходит впрыск распыленного топливного заряда.

Время впрыска зависит от того, когда давление топлива внутри форсунки понизится до такой степени, чтобы пружина снова прижала иглу к седлу. Получается, канал для выхода топлива перекрывается, давление снова начнет расти и процесс повторяется.

Синхронная работа всего механизма предполагает точный впрыск топлива в цилиндре, в котором поршень приближается к ВМТ. Следующий впрыск в этом цилиндре в заданный момент будет возможен только при условии того, что игла закроется своевременно, то есть сразу после того, как давление топлива упадет.

Неисправности, которые могут привести к проблемам закрытия иглы после впрыска, не позволяют растущему давлению топлива снова открыть иглу строго в момент приближения поршня в ВМТ. В результате момент впрыска нарушается, дизельный двигатель начинает троить, функционировать с перебоями и т.д.

Например, если впрыск произойдет раньше, процесс сгорания топлива в цилиндре нарушается, дизель громко и жестко работает. Более того, значительно усиливается износ не только ДВС, но и проблемной форсунки.

Дело в том, что через неплотно закрытое седло происходит прорыв газов, механизм разрушается, подвергается сильному загрязнению от скопления нагара. На начальном этапе нагар удаляют путем промывки форсунок дизельного двигателя, то есть без ремонта.

При этом важно понимать, что нагарообразование является не причиной, а только результатом неполадок внутри самой форсунки. Другими словами, необходимо решать проблему точного срабатывания иглы, усилия пружины и эффективного перекрытия седла

Причины неисправности форсунок

Ремонт дизельных форсунок может потребоваться по следующим причинам:

1. Низкое качество солярки: бич всех «дизелистов». Из-за примесей в горючем распылитель забивается; нарушается дозировка и режим подачи топлива.
2. Низкое качество сборки компонента впрыска или заводской брак: форсунка не выдерживает эксплуатационных условий, выходит из строя деталь в целом или отдельные компоненты.
3. Механические повреждения, вызванные некорректной работой смежных систем ДДВС.

Обычно поломки имеют следующий характер: изменяется угол распыления и количество подаваемого топлива, нарушается целостность корпуса, ухудшается ход иглы.

Диагностика форсунок в домашних условиях

С определённой степенью точности вычислить неисправный прибор можно и в условиях гаража. Для начала надо определить конкретное местоположение подозрительной форсунки.

Обороты работающего на холостом ходу дизеля выставляются и фиксируются такими, чтобы его неравномерность работы проявлялась максимально отчётливо. Затем одним из подходящих способов с форсунки снимается давление топлива, для чего ослабляется крепление подводящего штуцера. Исправный инжектор вызовет при этом куда более заметную реакцию двигателя, чем имеющий отклонения в работе.

У электромагнитной форсунки можно измерить сопротивление обмотки соленоида с помощью мультиметра. Значение его может составлять от единиц Ом до двух десятков, более точно можно узнать из документации на конкретный прибор. В любом случае, обрыв будет означать полную неисправность катушки.

На простейших гидромеханических форсунках можно замерить давление начала открытия клапана при помощи тройника, манометра и контрольной заведомо исправной детали. Возможны изменения в калибровках пружины, что вызовет отклонение угла впрыска.

Проверка на перелив (слив в обратку)

В системе Common Rail управление впрыском производится при помощи специального обратного клапана, открытие которого создаёт необходимый перепад давлений на штоке основного клапана, в результате чего он также открывается и производит подачу в цилиндр.

Износ и загрязнение приводит к тому, что в обратную магистраль поступает слишком много топлива, и давление в рампе падает. Мотор запускается с большим трудом.

Для проверки со всех форсунок снимаются шланги обратки, а вместо них устанавливаются обычные прозрачные колбы медицинских шприцев с трубочками от систем капельниц. При работе мотора на холостых оборотах исправные форсунки выделяют в обратку совсем немного топлива, обычно это единицы миллилитров в минуту.

Неисправная выдаст в разы больше, конкретное значение зависит от типа прибора и двигателя, но если хотя бы превышение над исправными будет трехкратным или более, форсунка подлежит ремонту или замене.

Диагностический стенд

Хороший профессиональный стенд проверки инжекторов содержит набор плановых тестов, которые помимо экспресс-диагностики способны определить более тонкие неисправности.

Простейшая стендовая проверка производится на удержание форсункой рабочего давления, а также на возможные её загрязнения и износы. Визуально оценивается форма факела при распылении калиброванной жидкости. Определяются базовые способности прибора, при невыполнении которых инжектор однозначно бракуется.

Более сложные тесты определяют соответствие проверяемой детали на работу во всех режимах от холостого хода до максимальной мощности, проверяют быстродействие клапанов в режимах предварительного впрыска, а также состояние обратных клапанов.

Только так можно оценить общее состояние и возможность уложиться в действующие нормы по экологичности выхлопа, а также предсказать остаточный ресурс. Результатом работы профессионального стенда станет кодирование условного состояния форсунки.

Специальные приборы

Отдельные функции инжекторов можно проверять и специализированными установками.

Например, гидромеханические форсунки можно протестировать прибором, создающим давление топлива, при котором клапан должен открываться, и убедиться, что оно находится в заданных рамках. Устройство содержит ручной насос и манометр.

Есть и более сложные конструкции, как входящие в состав дизель-тестеров, так и автономные. Они обычно снабжены ручным или электрическим ТНВД, гидроаккумулятором, измерительной аппаратурой, прозрачными колбами для визуального контроля. Вполне доступны для самостоятельного изготовления.

Инжектор с двумя пружинами

На эффективность топливоподачи и последующего сгорания топлива в цилиндрах дизеля можно влиять, изменяя различные характеристики форсунки, такие как структура и количество каналов распылителя, усилие пружины и т.п. Одним из конструкторских решений стало внедрение в устройство форсунок специального датчика подъема иглы. Данный подъем учитывается специальными электронными блоками управления, которые взаимодействуют с ТНВД.

Еще одним витком развития стали дизельные форсунки с двумя пружинами. Устройство таких форсунок сложнее, но результатом становится большая гибкость в процессе подачи топлива. Сгорание рабочей смеси становится более мягким, дизель тише работает.

Особенностью работы указанных инжекторов является двухступенчатый подъем иглы. Получается, нагнетаемое ТНВД топливо сначала превышает по силе давления силу сопротивления одной пружины, а затем другой. В режиме холостого хода и при небольших нагрузках на мотор впрыск осуществляется только посредством первой ступени, подавая в двигатель незначительное количество солярки. Когда мотор выходит на режим нагрузки, давление нагнетаемого ТНВД топлива растет, горючее подается уже двумя дозированными порциями. Первый впрыск небольшого объема (1/5 от общего количества), а далее основной (около 80% солярки). Разница давлений впрыска для открытия первой и второй ступени не особенно большая, что обеспечивает плавность топливоподачи.

Такой подход позволил повысить равномерность, эффективность и полноценность сгорания смеси. Дизельный двигатель стал расходовать меньше горючего, снизилось количество токсичных примесей в выхлопных газах. Дизельные форсунки с двумя пружинами активно использовались на агрегатах с непосредственным впрыском топлива до момента появления систем питания под названием Commоn Rail.

Промывка инжектора

Отдельно хотелось бы отметить, что в иномарках с большим пробегом очистка с присадками может полностью вывести всю систему из строя, когда вся грязь из не промываемой системы смывается со стенок топливного бака, и устремляется к фильтру, и далее в форсунки. Сетка на форсунках забивается, и топливо перестаёт поступать.
Другой способ — это промывка инжектора без демонтажа, т.е. инжектор, остаётся не разобранным. Сначала отключают бензобак, затем штатный топливный насос и перекрывается канал слива топлива в бак. Одновременно с этим топливо-провод машины соединяется с профессиональным стендом, который подаёт в систему специальную жидкость. Два прогона жидкости с двумя перерывами — по 15-20 минут на каждые 15-20 тыс. километров пробега, и ваша топливная система будет подготовлена к зиме.
Ультразвуковой стенд — вот ещё один из способов чистки. Форсунки снимают и помещают в ванну с моющим раствором, где под действием ультразвука даже самые сильные отложения разрушаются.
На этом же стенде можно проверить качество чистки. Опыт показал, что ультразвуковой метод наиболее эффективен, и он даже может вернуть к жизни форсунки, которые уже не подлежат ремонту.

Электромеханическая система впрыска

Основным отличием электромеханической форсунки от предшественников является открытие и закрытие подачи топлива с помощью управляемого электромагнитного клапана. Контроль над клапаном лежит на электронном блоке управления. Без подачи соответствующего сигнала с контроллера впрыск не произойдет.

Структура электромеханической форсунки

Блок управления определяет момент впрыска и дозирует необходимое количество топлива, регулируя время открытого состояния, подавая серию импульсов. В ЭБУ длительность подачи солярки определяется с учетом множества факторов, измеряемых при помощи датчиков. Так, например, в зависимости от оборотов коленчатого вала количество импульсов может варьироваться от 1 до 7. Учитывая нагруженность двигателя, его температурный режим, выбранный стиль вождения и множество дополнительных параметров, удается максимально оптимизировать топливоподачу. Это позволяет увеличить ресурс силовой установки, экономичность и экологичность автомобиля. Учет всех факторов позволяет равномерно распределить топливо в камере сгорания, что обеспечивает полноценное сгорание дизтоплива в требуемый момент. Применение электронного контроллера позволило значительно снизить вибрацию и шум от работающего мотора.

От воды и от езды: почему ломаются дизельные топливные форсунки, и как их ремонтируют

сопровождается рядом причин таким как

Форсунка служит для подачи топлива в камеру сгорания под большим давлением в мелко распыленном виде и обеспечивает четкую отсечку подачи топлива в конце впрыска. На дизелях применяют форсунки нескольких типов: открытые или закрытые, с распылителем, имеющим одно отверстие (сопло) или несколько. Закрытые форсунки могут быть штифтовые или бесштифтовые. На дизелях марок «ЯМЗ» , «КамАЗ», «ЗИЛ» применяют закрытые бесштифтовые форсунки. Форсунка называется закрытой, так как сопла в распылителе закрыты иглой и только в момент впрыска топлива сообщаются с камерой сгорания. Для выхода топлива распылитель имеет четыре сопла диаметром 0,34 мм.

Рабочие регулировки ТНВД ЯМЗ-238

Минимальная частота вращения холостого хода регулируется болтом 7 и корпусом буферной пружины 9; Максимальная частота вращения холостого хода (начало выброса рейки) регулируется болтом 4. Номинальная мощность (подача) регулируется болтом 10, подрегулируется винтом 19. Предварительное натяжение пружины (разность оборотов конца и начала выброса рейки) регулируется винтом 7. Подача топлива при 500 мин-1 регулируется гайкой обратного корректора 12. Предварительное натяжение пружины обратного корректора (обороты начала срабатывания корректора) регулируется корпусом корректора 13. К особенностям регулировки ТНВД следует отнести то, что для обеспечения уменьшенного усилия на рычаге управления рычаг пружины при регулировке частоты вращения начала действия регулятора должен быть максимально приближен к упору в корпусе регулятора, ограничивающему его поворот. Подрегулировку начала действия регулятора производить винтом двуплечего рычага.

Ремонт дизельных форсунок

Загрязнение каналов внутри форсунки, по которым проходит топливо, способствует ухудшению распыления топлива и нарушению образования воздушно-топливной смеси. Максимально равномерную пульверизацию нарушают смолы, содержащиеся в соляре. Проблему нарушения подачи топлива форсунками помогает устранить промывка. Данная процедура обеспечивает удаление загрязнений внутри топливных каналов. Для ее осуществления применяются следующие способы:

1. Чистка при помощи ультразвука. Эффективный способ удаления грязи, который проводится на специальном оборудовании. Снятые форсунки помещают в специальную жидкость и воздействуют ультразвуковыми колебаниями, при которых грязь в сопле разрушается в течение короткого времени.

2. Промывка топливом, содержащим специальные присадки. Наиболее популярен среди автолюбителей, так как не требует применения дорогого оборудования. Представляет собой добавление присадки в топливо, которое при прохождении через форсунку будет растворять отложения. Эффективность метода не доказана.

3. Промывка на стенде при помощи специальных жидкостей. Очищение происходит при высоком давлении за счет циркуляции. Способ отличается надежностью и высокой эффективностью.

4. Ручная промывка, при которой имитируется работа форсунки. Достаточно эффективный и недорогой способ, не требующий применения специального оборудования. Для его проведения форсунки демонтируют вместе с рейкой и фиксируют над емкостью. Подача очищающей жидкости производится по прозрачной силиконовой трубке. Дозатор форсунки активируют электрическим током, подведенным по проводам от аккумулятора. Полная очистка происходит после 5-10 мин. распыления жидкости. Сам процесс состоит из следующих этапов:

• С форсунки снимают фильтры и резиновые уплотнители, чтобы под воздействием жидкости они не вышли из строя;
• Организуют герметичное соединение баллона с жидкостью и форсунок через силиконовую трубку;
• Подводят электропитание от аккумулятора с помощью пары проводов;
• К разрыву одного провода подводят кнопку для размыкания цепи, второй провод оставляют целым;
• При нажатии кнопки происходит впрыск, который продолжается до момента равномерного распыления струй жидкости.

Достаточно часто некачественный впрыск происходит по причине засорения или износа сопел форсунки, что достаточно хорошо видно в процессе диагностики неисправностей. Для устранения поломки корпус детали разбирают и тщательно промывают в керосине, наружный нагар удаляют деревянным скребком, а отверстия прочищают мягкой стальной проволокой, диаметр которой меньше отверстия сопла. При увеличении размера сопла более чем на 10 %, или разнице в диаметре отверстий на 5%, распылитель заменяют на новый.

Иногда форсунка может давать течь, которую возможно устранить притиркой иглы к седлу. Течь может возникать и при нарушении уплотнения в торце иглы (уплотняющем конусе). Притирка производится разведенной в керосине пастой ГОИ, при которой избегают ее попадания в зазор между направляющей и самой иглой. После притирки все делали промывают в керосине или чистом дизтопливе, продувают сжатым воздухом, и после сборки снова тестируют на герметичность.

Что бы ваши форсунки служили долго, используйте фильтр дизельного топлива тонкой очистки.

Заключение

Самостоятельный ремонт форсунок — мера скорее вынужденная. Такой сервис в кустарных условиях может принести успех только в случае высочайшей квалификации мастера. Главная проблема гаражного ремонта — отсутствие высокоточного стендового оборудования для диагностики. Ремонтник не может объективно оценить эффективность сервисных мероприятий.

Если есть возможность обратиться на СТО, не пренебрегайте ею: компьютерное оборудование и стенды очистки продлят жизнь форсункам, избавят от потенциального дорогостоящего ремонта. Та же ультразвуковая чистка может избавить автомобилиста от проблем двигателя на несколько сезонов.
