Порядок работы зажигания 4 цилиндрового двигателя

А как сейчас?

Вопреки расхожему мнению, двигатели с 8 цилиндрами ставят не только на люксовые иномарки, но и на обычные тракторы, грузовики и строительную технику. Как и с двигателями послабее, наиболее сбалансированным видом является рядный тип мотора. Иными словами, когда все цилиндры расположены в ряд. Именно ими долгое время комплектовали самые дорогие автомобили. Особенно ценима такая конструкция была в Америке. Впрочем, рекордсменами здесь являются немцы, высоко ценящие баланс и надежность рядного движка.

Но даже им, со временем, пришлось перейти на V-образные двигатели. Причина проста и банальна – восьмицилиндровый «питон» попросту не вмещался в стандартном моторном отсеке современных авто.

Шестицилиндровый двигатель

Вот мы и добрались до сути. Порядок работы такого ДВС будет зависеть от того, как именно 6 цилиндров расположены. Здесь выделяют три типа — рядный, V-образный и оппозитный.

Стоит поподробнее остановиться на каждом:

  • Рядный двигатель. Такая конфигурация горячо любима немцами (в автомобилях BMW, AUDI и т.п. такой движок будет именоваться R6. Европейцы и американцы предпочитают маркировки l6 и L6). В отличии от европейцев, почти повсеместно оставивших рядные двигатели в прошлом, у BMW таким типом мотора может похвастаться даже навороченный X шестой. Порядок работы у таких 1 — 5 — 3 — 6 — 2 — 4 цилиндры соответственно. Но можно встретить и варианты 1 — 4 — 2 — 6 — 3 — 5 и 1 — 3 — 5 — 6 — 4 — 2.
  • V-образный движок. Цилиндры расположены по три в два ряда, пересекающихся снизу, образуя букву V. Хоть такая технология и пошла на конвейер в 1950 году, менее актуальной она не стала, комплектуя самых современных железных коней. Последовательность у таких движков 1 — 2 — 3 — 4 — 5 — 6. Реже 1 — 6 — 5 — 2 — 3 — 4.
  • Оппозитный мотор. Традиционно используется японцами. Чаще всего можно встретить на Субару и Сузуки. Двигатель такой компоновки будет функционировать по схеме 1 — 4 — 5 — 2 — 3 — 6.

Владея даже этими схемами, вы сможете грамотно подрегулировать клапана. Не обязательно вдаваться в историю развития технологий, физические характеристики и сложные формулы расчета – оставим это подлинным фанатам темы. Наша цель – научится самостоятельно делать то, что вообще возможно сделать самостоятельно. Ну а знание о функционале вашего мотора идет приятным бонусом.

Рядный 4-цилиндровый

Существует две популярные компоновки таких ДВС:

Первое означает расположение цилиндров последовательно, в один ряд, а поршни мотора вращают общий коленвал. Двигатели нередко описывают сокращением I4 или L4, можно также встретить название Inline 4 и вариации. Инженеры располагают цилиндры и вертикально, и под некоторым углом – в зависимости от конструкции двигателя.

Пример блока цилиндров:

Эта цилиндровая компоновка получила широкое распространение в массовых моделях автомобилей, а также в тех транспортных средствах, где важна простота обслуживания и ремонта – внедорожниках, машинах, предназначенных для работы в такси, и т.д.

Кривошипы 1 и 4 цилиндров в конструкции коленвала рядного четырехцилиндрового двигателя расположены под углом 180 град., и под углом 90 – к кривошипам цилиндров 2 и 3. Чтобы создать оптимальное соотношение движущих сил, действующих на кривошипы, двигатели действуют в последовательностях:

  • система 1–2–4–3 – менее популярная;
  • основной вариант 1–3–4–2.

Из отечественных автомашин порядок работы четырехцилиндрового двигателя второго вида использован, к примеру, в продукции концерна ВАЗ, а первый актуален для некоторых двигателей ЗМЗ.

Очередность цилиндров

Цилиндры имеют номера, в документации их описывают в формате A-B-C-D, где вместо букв указывается цифровое обозначение. Порядок нумерации начинается со стороны цепи или ремня ГРМ — с самого удаленного от коробки передач цилиндра. Тот, что носит номер 1, называется главным.

Цилиндры оснащены клапанами, через которые осуществляется впуск и выпуск газов. Клапанами управляет специальное устройство – распределительный вал, на поверхности которого особым образом расположены специальные кулачки. Именно их расположение отвечает за порядок работы: профиль кулачка и его высота влияет на моменты закрытия-открытия, величину сечения прохода для газов, а также на то, как будет двигаться клапан в зависимости от текущего угла коленвала.

Один из вариантов распредвала:

Коленвал:

Цикл стандартного ДВС на 4 такта проходит за 2 оборота, или за 720 градусов (360 и 360). Расположенные на валу «коленца» смещены на некоторый угол таким образом, чтобы усилие с поршней двигателя постоянно передавалось на вал. Упомянутый угол – величина, зависящая от модели двигателя, тактности такового, и количества цилиндров.

Рассмотрим типичный порядок у некоторых двигателей.

А что если сделать 3, 5 или 6 «котлов»?

Ну, а если у нас например, 5 цилиндров. В этом случае получается, что угол между соседними поршнями будет 72°, и это никак не способствует балансировки, так как поршни не будут находиться в противофазе. Это усилит вибрации и толчки.

Есть модели двигателей с пятью цилиндрами, но они обычно имеют дополнительные валы для стабилизации, что усложняет конструкцию. Также дополнительный «горшок» водители зачастую просто отключают.

Пятицилиндровый мотор в разрезе

Аналогично работает и трехцилиндровый мотор.

Ну, а как же 6-цилиндровые? Обычно ими укомплектовываются мощные и дорогие автомобили. В целом они похожи на два составленных трехцилиндровых мотора. Соответственно имеют такие же проблемы. Поэтому, их оснащают различными валами и балансировщиками.

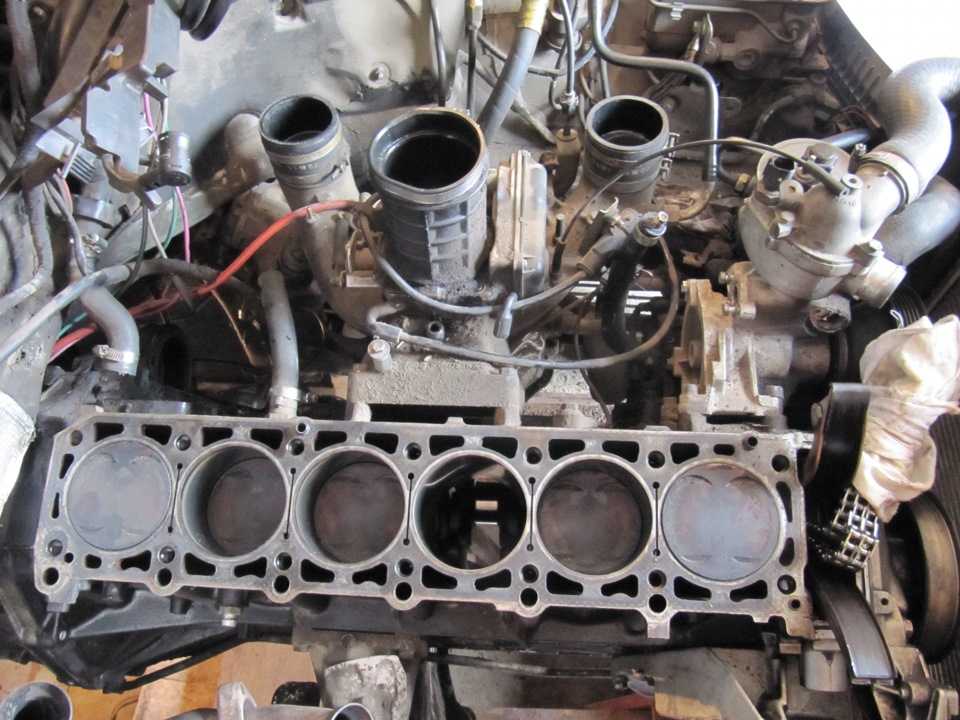

Шестицилиндровый мотор со снятой ГБЦ

А вот распространение моторов с 6 цилиндрами связано с особенностями четырехцилиндровых агрегатов. Дело в том, что 4 цилиндра при объеме свыше 2,5 литров становятся хуже сбалансированными, а также оказываются менее эффективными, тут также нужны дополнительные детали для балансировки. Поэтому, просто не имеет смысла выеживаться, если можно просто добавить цилиндры, все равно по сложности моторы будут одинаковыми.

Автозапчасти и СТО

Обычным автолюбителям, совершенно не обязательно знать порядок работы цилиндров двигателя. Ну, работает и работает. Да, с этим трудно не согласится. Не нужно до того момента, пока вы не пожелаете своими руками выставить зажигание или не займетесь регулировкой зазоров клапанов.

Не будет лишним знание о порядке работы цилиндров двигателя автомобиля, когда вам нужно будет подсоединить высоковольтные провода к свечам, либо трубопроводы высокого давления у дизеля. А если вы затеете ремонт головки блока цилиндров?

Ну согласитесь, смешно будет ехать на автосервис для того, чтобы правильно установить ВВ провода. Да и ехать-то как? Если двигатель троит.

Что значит порядок работы цилиндров двигателя?

Последовательность, с которой чередуются одноименные такты в разных цилиндрах и называется порядком работы цилиндров.

От чего зависит порядок работы цилиндров? Есть несколько факторов, а именно:

— расположение цилиндров двигателя: однорядное или V-образное; — количество цилиндров; — конструкция распредвала; — тип и конструкция коленвала.

Рабочий цикл двигателя

Рабочий цикл двигателя состоит из газораспределительных фаз. Последовательность этих фаз должна равномерно распределяться по силе воздействия на коленчатый вал. Именно в этом случае происходит равномерная работа двигателя.

Обязательным условием является то, что цилиндры, работающие последовательно, не должны находиться рядом. Для этого и разрабатываются производителями двигателей, схемы порядка работы цилиндров двигателя. Но, во всех схемах порядок работы цилиндров начинает свой отсчет с главного цилиндра №1.

Газораспределительной фазой называют момент, в который начинается открытие и заканчивается закрытие клапанов. Измеряется фаза газораспределения в градусах поворота коленчатого вала по отношению к верхней и нижней мёртвым точкам (ВМТ и НМТ).

На протяжении рабочего цикла в цилиндре воспламеняется смесь топлива и воздуха. Промежуток между воспламенениями в цилиндре оказывает непосредственное влияние на равномерность работы мотора. Двигатель работает максимально равномерно при наименьшем промежутке воспламенения.

Данный цикл непосредственно зависит от количества цилиндров. Чем большим является число цилиндров, тем меньшим будет интервал воспламенения.

Порядок работы цилиндров у разных двигателей:

У двигателей одного типа, но разных модификаций, работа цилиндров может отличаться. Например, двигатель ЗМЗ. Порядок работы цилиндров двигателя 402 – 1-2-4-3, в то время как порядок работы цилиндров двигателя 406 – 1-3-4-2.

Если углубится в теорию работы двигателя, но так, чтобы не запутаться, то мы увидим следующее. Полный рабочий цикл 4-х тактного двигателя проходит за два оборота коленвала. В градусах это равно 720. У 2-х тактного двигателя 3600.

Колена вала смещают на определенный угол для того, чтобы вал находился под постоянным усилием поршней. Этот угол напрямую зависит от количества цилиндров и тактности двигателя.

— Порядок работы 6 цилиндрового рядного двигателя 1-5-3-6-2-4 (интервал между воспламенением составляет 1200).

— Порядок работы 8 цилиндрового V-образного двигателя 1-5-4-8-6-3-7-2 (интервал между воспламенениями 900).

— Существует, например, порядок работы 12 цилиндрового двигателя W-образного: 1-3-5-2-4-6 – это левые головки блока цилиндров, а правые: 7-9-11-8-10-12

Для того, чтобы вам был понятен весь этот порядок цифр, рассмотрим пример. У 8 цилиндрового двигателя ЗиЛ порядок работы цилиндров следующий: 1-5-4-2-6-3-7-8. Кривошипы расположены под углом 900 .

То есть если в 1 цилиндре происходит рабочий цикл, точерез 90 градусов поворота коленвала, рабочий цикл происходит в 5 цилиндре, и последовательно 4-2-6-3-7-8. В нашем случае один поворот коленвала равен 4 рабочим ходам. Естественным образом напрашивается вывод, что 8 цилиндровый двигатель работает плавне и равномернее, чем 6 цилиндровый.

Скорее всего, глубокое знание порядка работы цилиндров двигателя вашего автомобиля, вам не понадобится. Но общее представление об этом иметь необходимо. А если вы задумаете произвести ремонт, например головки блока цилиндров, то эти знания лишними не будут.

В завершение можно добавить следующее. Если Вам всё же пришлось выяснять порядок работы цилиндров двигателя, лучше определить самому, чем прибегать к типовым схемам, ведь меняются технологии, производители пытаются занять своё место «под солнцем» и их технологии нам неизвестны.

Источник

Как проходит рабочий цикл

Весь процесс впрыска топлива, его зажигания, работы поршней и выброса отработанных газов называется «рабочим циклом». Рассмотрим его на примере бензинового четырехтактного ДВС, стандартного для множества легковых автомобилей.

Цикл, как видно из названия, делится на четыре такта работы:

В этом состоянии впускной клапан в открытом состоянии, выпускной, наоборот, закрыт, поршень идет в нижнем направлении, в цилиндр попадает подготовленная топливовоздушная смесь.

Все клапаны цилиндра закрыты, а поршень двигается вверх и сжимает впрыснутую ранее смесь до заданных параметров.

Клапаны по-прежнему открыты, смесь поджигается, образуя газы. Их давление начинает двигать поршень вниз, а последний вращает коленвал.

Топ-5 автомобилей с пятицилиндровыми двигателями / Мужское / Лента.co

Читать оригинал публикации на 1gai.ru

5 автомобилей с пятицилиндровыми моторами, о которых мы забыли.

Четырех, шести, и восьмицилиндровые двигатели являются обычными явлением. Но пятицилиндровые двигатели являются более редкими в автопромышленности. Впервые пятицилиндровый бензиновый мотор был представлен компанией Ауди на втором поколении Audi 100. C тех пор в мире появилось немало моделей с пятицилиндровыми моторами. К сожалению, многие потрясающие автомобили уже позабыты. Давайте вспомним наиболее знаковые автомобили с 5-ти цилиндровыми силовыми агрегатами.

Компания Ауди в отличие, от других производителей, выпустив впервые на Ауди 100 пятицилиндровый мотор, продолжает свою традицию, до сих пор оснащая некоторые модели двигателями с пятью цилиндрами. Так в 2,5 TFSI 5-ти цилиндровый двигатель Ауди начиная с 2010 года 7 раз подряд признавался лучшим силовым агрегатом года.

Стоит отметить, что все новые Audi TT RS в наши дни до сих пор оснащаются пятицилиндровыми мощными моторами.

Но Ауди, не единственный автопроизводитель, которая использовала пятицилиндровые силовые агрегаты. Вот пять других автомобилей, которые также имеют мотор с пятью цилиндрами.

Компания Хонда известна своими впечатляющими четырехцилиндровыми двигателями, которые имеют потрясающие соотношение лошадиных сил на 1 литр объема мотора. Но знаете ли вы что Японская компания оснащала Acura Vigor 2,5 литровым 5-ти цилиндровым мотором?

Эту машину вы вряд ли знаете, поскольку этот автомобиль был редок даже на рынке США, для которого и выпускалась эта модель. Эта модель что-то среднее между Honda Integra и Legend.

Пятицилиндровый мотор в Acura Vigor был установлен продольно, как будто машина была заднеприводной, хотя на самом деле автомобиль естественно был переднеприводным.

Мало кто знает о том, что компания Mercedes-Benz оснащала некоторые дизельные модификации автомобилей в кузове W123 пятицилиндровыми моторами. Это семейство двигателей считается одним из самых надежных того времени. Некоторые эксперты считают, что благодаря этим силовым агрегатам, и послужил росту популярности автомобилей Мерседес в кузове W123 в 1980-х годах.

Компания Land Rover использовала пятицилиндровые дизельные двигатели Td5 на своих популярных внедорожниках Defender. С 1998 года Land Rover Defender поставлялся с турбированными дизельными 5-ти цилиндровыми моторами. Производство этих моторов прекратилось в конце 2006 года.

Как и Ауди, компания Вольво регулярно используют пятицилиндровые двигателя для своих моделей. Например, на мощной версии Volvo 850, которая производилась с 1996 по 1997 года. Так на Volvo 850 R устанавливался 2,3 литровый турбированный 5-ти цилиндровый мотор.

В последнее время в связи с выходом новой модели Ford Focus RS стала забываться старая модель, которая оснащалась пятицилиндровым двигателем. Этот мотор имел такой же объем, как и пятицилиндровые моторы Ауди — 2,5 литра. Стоит отметить, что этот пятицилиндровый двигатель до сих пор используется во многих современных автомобилях Форд.

Но с учетом мощности нового Ford Focus RS публика быстро, к сожалению, забудет о старой модели, в которой устанавливался не плохой силовой агрегат с пятью цилиндрами.

lenta.co

Возможные причины поломки

При работе ДВС возможны различные неисправности. Чтобы их обнаружить, следует выполнить следующую последовательность действий:

  1. Сначала надо завести машину. Мотор должен поработать на холостом ходу. В это время следует послушать, какие звуки исхдят из выхлопной трубы. Если слышны регулярные хлопки, то неисправен один из цилиндров. Причиной может быть неисправность свечей зажигания и отсутствие искры. Также неисправность может быть вызвана большим количеством поступающего воздуха или недостаточной компрессией в цилиндре.
  2. Необходимо осмотреть свечи. При наличии нагара, влаги или окисления, нужно почистить. Проверить зазор между электродами, который должен составлять 0,8 – 0,9 мм.
  3. Заменить все свечи зажигания независимо от их внешнего вида и пробега автомобиля.
  4. При нерегулярных выхлопах, нужно осмотреть высоковольтные провода. На их наконечниках должны отсутствовать следы окисления, изоляция не должна быть повреждена. При обнаружении дефектов провод следует заменить.

    Провода подключения к катушке

  5. Следует осмотреть крышку газораспределителя. На ней должен отсутствовать нагар и трещины. Угольный контакт нужно проверить на повреждения и изношенность.
  6. Необходимо осмотреть ротор. Он должен быть цельным и не иметь следов прогара. Все детали с дефектами следует заменить.
  7. Давление в цилиндрах допускается не ниже 1,1 Мпа, а разница компрессии не должна превышать 0,1 Мпа. Если показатели не соответствует, необходим ремонт мотора.

Если после выполненных действий проблемы остались, то нужно обратиться на станцию техобслуживания, чтобы пройти более точную диагностику двигателя ВАЗ 2109 и отрегулировать систему зажигания на стенде.

Как располагаются цилиндры в двигателях

Существуют разные модели двигателей – это и старинные одно- и двухцилиндровые ДВС, традиционные рядные четырех- и шестицилиндровые модели.

Более крупные агрегаты имели V-образные блоки – такие агрегаты могли иметь восемь и более камер сгорания.

Рядное расположение

При рядном расположении в блоке цилиндры располагаются в один ряд. В такой конфигурации существуют двух, трех, четырех, пяти и даже шестицилиндровые моторы.

Двух- и трехцилиндровые ДВС сейчас устанавливаются на современных авто не так часто, хотя популярность их медленно набирает обороты.

Этому способствовали умные системы приготовления топливной смеси и турбины – например, турбированная версия двухцилиндрового ДВС хетчбека Fiat 500. Трехцилиндровый рядный двигатель можно встретить на «Деу Матиз» и многих других.

Что касается рядной «четверки», то такие блоки устанавливаются в большинстве двигателей для легковых авто – объемы таких движков начинаются от 1 л., а самый объемный рядный ДВС – 2,4 л. и более.

Пятицилиндровые двигатели с рядным расположением на автомобилях, производимых серийно, стали появляться в 70-х годах. В числе первых можно выделить дизельные модели Mercedes – они устанавливались в 1974 году на модели в кузове W123.

А уже в 1976 году построили пятицилиндровый мотор от Audi. Начиная с конца 80-х годов рядная пятерка уже никого не удивляла и успешно устанавливалась на самые разные автомобили Fiat, Volvo и других автобрендов.

Рядная «шестерка», которая в 80-х и 90-х была очень популярна в Европе, нынче превратилась в вымирающий вид.

Про восьмицилиндровые модели и говорить не стоит – с такой компоновкой давно попрощались еще в 30-е годы.

Почему? С увеличением объемов блоки также увеличивались. Это создавало конструкторам и инженерам массу проблем при компоновке.

К примеру, втиснуть рядную восьмерку в переднеприводный автомобиль получилось только в двух случаях – это Austin Maxi 2200, который производился в 60-х, и Volvo S80.

В два ряда

Как сделать большой рядный ДВС короче и компактнее?

Двигатель можно “разрезать” пополам, установить две части рядом и заставить поршни вращать один коленчатый вал. Такие моторы имеют форму буквы “V».

Здесь камеры сгорания располагаются в два ряда под углом друг к другу. Такая конфигурация очень популярна у производителей и уступает только рядной «четверке».

В первые такой силовой агрегат появился на Lancia Aurelia, это был 1950 год. За счет своих компактных размеров автомобиль быстро стал популярным среди автомобилистов.

Восемь камер сгорания в этой конфигурации располагаются по четыре в два ряда. Это самая компактная компоновка для крупнообъемных ДВС. Самый большой объем за всю историю автомобилестроения в такой V-компоновке составлял 13 литров. В случае с двенадцатью цилиндрами разница только в их количестве.

Рядный 4-цилиндровый

Существует две популярные компоновки таких ДВС:

  • рядная;
  • оппозитная.

Первое означает расположение цилиндров последовательно, в один ряд, а поршни мотора вращают общий коленвал. Двигатели нередко описывают сокращением I4 или L4, можно также встретить название Inline 4 и вариации. Инженеры располагают цилиндры и вертикально, и под некоторым углом – в зависимости от конструкции двигателя.

Пример блока цилиндров:

Эта цилиндровая компоновка получила широкое распространение в массовых моделях автомобилей, а также в тех транспортных средствах, где важна простота обслуживания и ремонта – внедорожниках, машинах, предназначенных для работы в такси, и т.д.

Кривошипы 1 и 4 цилиндров в конструкции коленвала рядного четырехцилиндрового двигателя расположены под углом 180 град., и под углом 90 – к кривошипам цилиндров 2 и 3. Чтобы создать оптимальное соотношение движущих сил, действующих на кривошипы, двигатели действуют в последовательностях:

  • система 1–2–4–3 – менее популярная;
  • основной вариант 1–3–4–2.

Из отечественных автомашин порядок работы четырехцилиндрового двигателя второго вида использован, к примеру, в продукции концерна ВАЗ, а первый актуален для некоторых двигателей ЗМЗ.

Как действуют ДВС V6

Для эффективности порядка работы сегодняшних шестицилиндровых двигателей таковой строится также по особой системе. Типичный порядок работы 6 цилиндрового двигателя рядного исполнения – метод 1–5–3–6–2–4. В рассматриваемом форм-факторе силовой агрегат получается достаточно длинным и требует большого подкапотного пространства.

Чтобы снизить габариты, иногда применяют «вэ-подобную» систему. Схема порядка работы «горшков» 6 цилиндровых современных двигателей, V образного форм-фактора – очередность активации 1-4-2-5-3-6.

Агрегат от Audi, для которого актуален указанный порядок работы V-образного шестицилиндрового автомобильного двигателя:

Ауди 80 порядок высоковольтных проводов

Высоковольтные провода распределителя зажигания соединяются со свечами согласно порядку зажигания. Цифры показывают, к какому цилиндру (метод счета: спереди назад) должен быть подведен соответствующий провод. Слева изображен 4-цилиндровый двигатель, справа – 5-цилиндровый.

Для ровной работы двигателя цилиндры, например 4-цилиндрового двигателя, зажигают не в порядке 1 – 2 – 3 – 4, а в определенном смысле слова беспорядочно. Соответственно порядку зажигания подведены высоковольтные провода к крышке распределителя зажигания. Если бегунок распределителя при снятой крышке распределителя и снятой пылезащитной крышке показывает на отметку на краю корпуса распределителя, значит, цилиндр 1 (тот, который впереди всех остальных по направлению движения) находится в моменте зажигания. Это отправная точка при надевании проводов.

Порядок зажигания (порядок работы цилиндров) в наших двигателях таков:

4-цилиндровый двигатель: 1 – 3 – 4 – 2, бегунок распределителя вращается вправо (по часовой стрелке).

5-цилиндровый двигатель: 1 – 2 – 4 – 5 – 3, бегунок распределителя вращается вправо (по часовой стрелке).

6-цилиндровый двигатель: 1 – 4 – 3 – 6 – 2 – 5. Распределитель отсутствует – порядок подключений проводов высокого напряжения к пакету катушек зажигания соответствует порядку цилиндров. Пример: высоковольтный провод от соединения сзади справа ведет к цилиндру сзади справа.

Другое на сайте:

Проверка термостата ОБЩИЕ СВЕДЕНИЯ Проверка термостата .

Силовой агрегат с автоматической трансмиссией Демонтаж Предупреждение Двигатель может демонтироваться с автомобиля только в составе силового агрегата (т.е. в сборе с трансмиссией). Силовой агрегат опускается и достается из под автомобиля. Для .

Технические характеристики ОБЩИЕ СВЕДЕНИЯ. Моменты затяжки резьбовых соединени. Болты крепления корпуса термостата 10 Нм. Болт крепления зубчатого колеса распредвала 45 Нм. Болты крепления водяного насоса 8 Нм. Гайка крепл .

Тема в разделе «Ремонт Ауди», создана пользователем Smolikov, 18 май 2006 .

Вы используете устаревший браузер. Этот и другие сайты могут отображаться в нём некорректно.Необходимо обновить браузер или попробовать использовать другой.

К высоковольтной части системы зажигания, помимо катушки и распределителя — о них уже говорилось — принадлежат провода зажигания, штекеры и колпачки свечей с устройствами подавления радиопомех и, разумеется, свечи зажигания.

Провода, соединяющие распределитель и свечи зажигания, как правило, не доставляют владельцу автомобиля особых хлопот. Штекеры проводов зажигания, в которые вмонтированы устройства подавления радиопомех, должны быть плотно вставлены в гнезда крышки распределителя.

Штекеры и колпачки свечей с устройствами подавления радиопомех

• На «Ауди» нельзя устанавливать любые колпачки свечей. Нужные колпачки должны иметь внутреннее сопротивление в 4-6 кОм.

• То же самое относится к штекерам проводов зажигания с устройствами подавления радиопомех, вставляемых в гнезда распределителя и катушки зажигания.

• В ротор распределителя также вмонтировано подавляющее радиопомехи сопротивление, величина которого составляет 0,61,4 кОм. На таком роторе выштамована маркировка «R1».

Чтобы работа двигателя была плавной, вспышки в цилиндрах производятся не в порядке 1 -2-3-4, а, так сказать, «вперемешку». Провода зажигания подсоединены к распределителю в соответствии с последовательностью вспышек. Когда при снятой крышке распределителя и защитной крышке бегунок распределителя находится против риски на краю корпуса распределителя, 1 -и цилиндр (передний по ходу автомобиля) находится в положении момента зажигания. Это положение является отправной точкой для подсоединения проводов зажигания.

Последовательность вспышек у наших двигателей следующая:

Четырехцилиндровые: 1 -4-3-2, ротор распределителя вращается по часовой стрелке.

Пятицилиндровые: 1-2-4-5-3, ротор распределителя вращается по часовой стрелке.

Высоковольтные провода соединяют распределитель и свечи в соответствии с последовательностью вспышек. Цифры показывают, к какому цилиндру (порядок отсчета цилиндров — от переднего к заднему) должен быть подсоединен соответствующий провод

Кривошипно-шатунный механизм

  • Маховик поддерживает инерцию коленвала для вывода поршней из верхних или нижних крайних положений, а также для более равномерного его вращения.
  • Коленчатый вал преобразует линейное движение поршней во вращение и передает его через механизм сцепления на первичный вал КПП.
  • Шатун передает усилие, прикладываемое к поршню на коленчатый вал.
  • Поршневой палец создает шарнирное соединение шатуна с поршнем. Изготавливается из легированной высокоуглеродистой стали с цементацией поверхности. По сути является толстостенной трубкой со шлифованной наружной поверхностью. Бывает двух видов: плавающий или закрепленный. Плавающие свободно перемещаются в бобышках поршней и во втулке, запрессованной в головку шатуна. Не выпадает палец из этой конструкции благодаря стопорным кольцам, устанавливающимся в пазы бобышек. Закрепленные удерживаются в головке шатуна за счет горячей посадки, а в бобышках вращаются свободно.

Важным предупреждением для водителей, которые только познают принципы устройства автомобиля, и пытаются своими руками производить ремонт узлов и механизмов. Не путайте такие понятия, как нумерация цилиндров и порядок зажигания.

От чего зависит нумерация цилиндров двигателя

Тем не менее, важно знать, что каким бы ни была компоновка двигателя и расположение цилиндров, в цилиндре № 1 – главный цилиндр, всегда располагается свеча № 1. Естественно, это порядок, в котором пронумерованы цилиндры любого двигателя. От чего зависит расположение и нумерация цилиндров двигателя:

От чего зависит расположение и нумерация цилиндров двигателя:

Естественно, это порядок, в котором пронумерованы цилиндры любого двигателя. От чего зависит расположение и нумерация цилиндров двигателя:

  • тип привода: передний или задний;
  • тип двигателя: рядный или V-образный;
  • способ установки двигателя: поперечный или продольный;
  • направление вращения двигателя: по или против часовой стрелки.

Расположение цилиндров в многоцилиндровых двигателях, выглядит следующим образом:

  • вертикально – то есть в один ряд, без угловых отклонений;
  • наклонно – под углом 20°;
  • V- образно – в два ряда. Углы между рядами могут быть 90 или 75 градусов;
  • оппозитно (горизонтально) – угол между цилиндрами равен 180°. Такое расположение цилиндров применяется в двигателях для автобусов, что позволяет размещать двигатель под полом салона, освобождая полезную площадь.

Нумерация цилиндров на разных типах двигателей

Как таковой, строгой международной системы расположения и нумерации цилиндров двигателя не существует. И это плохо. Посему, прежде, чем приступать к какому-либо виду ремонта двигателя или системы зажигания, окунитесь с головой в Инструкцию по эксплуатации и ремонту именно вашего авто.

Заднеприводные 4-х и 6-ти рядные двигатели в США имеют главный цилиндр №1 от радиатора, остальные цилиндры нумеруются по направлению к салону. Но, есть и обратная нумерация, когда главным цилиндром считается тот, который ближе к салону.

У французских двигателей нумерация цилиндров происходит со стороны коробки передач. А нумерация цилиндров V-образных двигателей идёт с правого полубока, т.е. со стороны крутящего момента.

Переднеприводные автомобили, как правило, имеют поперечно установленный двигатель. Здесь нумерация цилиндров идет с одной из сторон, а цилиндр №1 расположен со стороны пассажирского места.

V-образные многоцилиндровые двигатели имеют главный цилиндр со стороны водителя в ряду, который ближе к салону. Затем идут нечетные цилиндры двигателя, а с противоположной стороны (ближе к радиатору) – чётные.

Поэтому, для того, чтобы вы окончательно не запутались из-за отсутствия единого международного стандарта расположения и нумерации цилиндров двигателя, пользуйтесь Руководством по эксплуатации от производителя.

Удачи вам в изучении нумерации и расположения цилиндров двигателя.

carnovato.ru

Теория работы ДВС

Общий принцип функционирования двигателей на бензине или дизтопливе известен, пожалуй, всем – топливо, сгорая в цилиндрах, создает давление газов, которые толкают поршни, и далее усилие преобразуется в крутящий момент, идущий на колеса.

Для того, чтобы двигатель работал равномерно, сгорание топлива происходит не во всех цилиндрах одновременно, а в определенном порядке. За его соблюдение отвечают:

  • конструкция газораспределительного механизма;
  • углы между кривошипами коленвала автомобиля;
  • расположение цилиндров – V-подобное или рядное;
  • устройство системы зажигания для бензиновых авто, и ТНВД – у дизельных.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ас ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
