Виды и принцип работы расходометров

Датчик массового расхода воздуха относится к термоанемометрическим устройствам.

Основные виды, которые применяются на автомобилях:

Пленочные с аналоговым и цифровым сигналом.
Проволочные (нитевые) аналоговые.
Частотный ДМРВ. Уже ставиться на большинство современных авто, сошедших с конвейера.

Расходомеры с трубкой Пито (лопаточного типа) не рассматриваются из-за устаревшей конструкции.

Принцип работы первых двух типов устройств схож между собой и основан на изменении показаний напряжения, подаваемого на нагревательные элементы (нити или пленку). Эти изменения отслеживает ЭБУ и выполняет расчеты для формирования топливно-воздушной смеси. Дальше подробней.

Проволочные ДМРВ

Применяются на большинстве современных автомобилях. В таких устройствах ключевую роль играют терморезисторы – две вольфрамовые или платиновые нити диаметром 0.07 мм, на которые подается напряжение с определенной силой тока в результате они нагреваются, а также термистор (датчик температуры), но он предусмотрен не везде.

Одна нить закрыта от потока воздуха, а вторая, при отрытой дроссельной заслонке, наоборот, обдувается и активно охлаждается.

Чтобы выровнять показания температур терморезисторов на открытую нить подается больший ток.

ЭБУ учитывает разницу показаний напряжения между нитями, интенсивность их охлаждения и по ним рассчитывает объем приходящего воздуха и уже в соответствии с этим рассчитывает нужное количество подаваемого в цилиндры топлива.

У проволочных ДМРВ есть несколько существенных недостатков: со временем они загрязняются или изнашиваются.

Для решения первой проблемы конструкторы разработали режим самоочистки. Он предусматривает кратковременный (чтобы не разрядить АКБ) разогрев нити до 1000-11000С на заглушенном моторе. При такой температуре все отложения сгорают.

При износе терморезисторов датчик меняют.

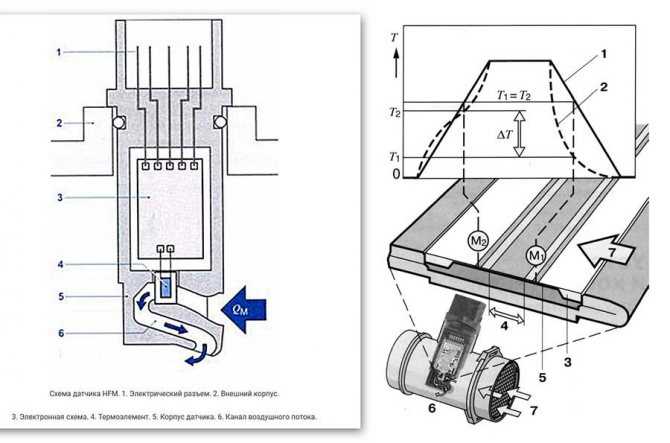

Пленочные расходометры

Конструктивно такие датчики отличаются от первых, хотя принцип их работы во многом одинаков.

Вместо чувствительного нитевого терморезистора здесь установлен керамический нагревательный элемент с платиновым напылением или полупроводниковая пленка.

Место расположения пленочного устройства остается прежним, а сам керамический элемент имеет несколько слоев-резисторов каждый из которых выполняет свою функцию: датчик температуры, нагревательный, два терморезистора.

Важное преимущество такого датчика в том, что он замеряет температуру не только входящего, но и отражающего воздуха. Также устройство меньше подвержено загрязнению

Стоит отметить, что в современных устройствах выходное сигнальное U передается не только в аналоговом режиме, но и в цифровом, это ускоряет обработку данных.

Частотный ДМРВ

Изделие компании General Motors устанавливалось на первых ВАЗ 2109 и работало в паре с ЭБУ Январь 4. Характеризуется надёжностью и долгим сроком службы.

Принцип работы основан не на изменении постоянного напряжения, а на изменении частоты выходного сигнала переменного U. Когда частота большая – это указывает на большой расход воздуха, низкая частота – малый расход воздуха.

Основное преимущество частотного расходометра – стабильная передача данных на ЭБУ при падении напряжения в цепи (плохой контакт, окисление и т.д.).

Представим, что в разъемах окислились контакты. Тогда выходной сигнал 1.02V уменьшится и к контролеру придет, к примеру, 0.9V. Это не критично, но на расход топлива в сторону увеличения повлияет.

В частотном датчике скачки напряжения никак не влияют на работу ЭБУ. Окисление контактов никак не изменит частоту сигнала, а значит 100% выходных данных дойдет до адресата, т.е. контролера (ЭБУ).

Признаки неисправности

ДМРВ находится в воздуховоде около воздушного фильтра. Он предназначен для определения количества поступающего воздуха. В зависимости от его показаний БУ будет показывать, сколько нужно топлива для образования качественной топливной смеси. Нормальным считается соотношение 1:14. Поэтому от правильности показаний расходомера зависит качество топливно-воздушной смеси.

Качественная работа ДМРВ зависит во многом от чистоты воздушного фильтра. Поэтому, если появились симптомы неисправности ДМРВ, прежде чем делать ремонт, следует проверить в первую очередь воздушный фильтр. Расходомер обычно не подлежит ремонту. Если он неисправен, то его меняют на новый прибор. Но его стоимость достаточно высока, поэтому следует сначала убедиться, что причины неполадок именно в датчике, не в других неисправностях машины.

Сигналом для диагностики являются следующие признаки неисправности ДМРВ:

на панели приборов появляется надпись Check Engine;
высвечивается ошибка, сообщающая о низком уровне сигнала ДМРВ;
двигатель плохо , очень медленно разгоняется, глохнет, падает его мощность;
высокий уровень расхода топлива;
мотор нестабильно работает на холостом ходу;
двигатель глохнет при переключении скоростей;
обороты либо повышенные, либо пониженные.

Существуют и другие симптомы «умирающего» датчика. Например, он может иметь трещины в гофрированном шланге, который соединяет дроссельную заслонку с датчиком. Если двигатель глохнет, возможны проблемы с электропитанием или повреждена проводка. Это сигнал для проверки электропроводки. При обнаружении неисправностей нужно выполнить ремонт электрики машины.

Кроме вышеперечисленных возможных признаков выхода из строя ДМРВ, следует провести диагностику уровня сигнала датчика.

Низкий уровень сигнала может означать следующее:

ДМРВ не подключен;

Отсоединенный разъем датчика

обрыв в цепи подключения датчика;
оборвалась масса в цепи, появилось окисление;
оборвались сигнальные провода или неправильно подключены;
неисправность БУ двигателем.

Не стоит делать выводы о неисправности датчика массового расхода воздуха, полагаясь только на перечисленные выше признаки. Следует провести полную диагностику двигателя и машины, так как признаки поломки расходомера, могут появиться при неисправности других устройств (например, из-за забитого воздушного фильтра). Тогда нужен ремонт этих устройств, чтобы восстановить работоспособность авто.

Код ошибки ДМРВ

О наличии неисправности в работе ДМРВ могут сообщать такие ошибки:

Р0100 — повреждение электрической цепи подключения датчика. Для устранения поломки нужно проверить проводку на целостность, поскольку возможно случайное отсоединение разъёма либо повреждение электроконтактов.
Р0102 — на блок управления автомобиля начал поступать низкий сигнал, который зафиксирован на входе электролинии ДМРВ. Чтобы устранить причину поломки, необходимо проверить электропроводку и изоляционный слой кабеля, возможно окисление контактов разъёма проводки (т. н. фишки).
Р0103 — критически высокий сигнал, зафиксированный на входе электролинии ДМРВ. Если причина неисправности заключается не в проводке, то потребуется визуальный осмотр и очистка расходомера или придётся его заменять на новый

К чему приводит неисправность ДМРВ?

Работа двигателя с неработающим/неисправным расходомером вызывает детонацию топливной смеси в камере сгорания. Это влияет на работу КШМ (кривошипно-шатунный механизм) и разрушает поверхность поршня, что может стать причиной «клина» двигателя.

Какие показания должен выдавать исправный ДМРВ?

Напряжение аналого-цифрового преобразователя (АЦП) расходомера при нерабочем двигателе должно составлять 0,996 V. Показатели 1,016 и 1,025 V приемлемы, но если они достигают более 1,035 вольт, значит, чувствительный элемент ДМРВ засорен.

Чтобы точно определить степень отклонения значений рабочего расходомера от нормальных показателей, необходимо оценить работу двигателя на разных оборотах.

Например, для инжекторного 1,5-литрового двигателя ВАЗ 2111, если он исправен, на холостом ходу (860–920 об/мин) верные показания составляют 9,5–10 кг/час, а на 2 тыс. об/мин — 19–21 кг/час. Если расходомер на 2 тыс. об/мин показывает около 17–18 кг, то автомобиль будет ехать стабильно. Если же значения составляют от 22 до 24 кг/час, то транспортное средство будет двигаться устойчиво, но потребление горючего на 100 км составит приблизительно 10–11 л. Кроме того, автомобиль станет плохо заводиться на морозе из-за перелива топлива при прогреве двигателя.

Как проверить ДМРВ: диагностика системы расхода воздуха

На отечественных автомобилях очень частой причиной поездки на СТО является датчик массового расхода воздуха. Этот прибор расположен зачастую возле воздушного фильтра и отвечает за количество воздуха, которое поступает в силовой агрегат. Измеряя количество воздуха, датчик определяет, есть ли какие-то проблемы у двигателя, а также контролирует качество работы камеры сгорания и процесс обогащения топливной смеси. От этих важных аспектов зависит не только мощность двигателя, но и безопасность в его работе

Часто случается так, что именно ДМРВ становится самой важной проблемой в автомобиле, которая портит качество поездки

Многие водители автомобилей семейства ВАЗ 2110 сталкивались с проблемами с данным узлом. Сегодня для большинства владельцев этих авто известно, как проверить ДМРВ и настроить его нормальную работу или заменить на новый. Если же у вас более современная машина, самостоятельно проверять и менять датчик не рекомендуется. Лучше выполнить работу на специализированной станции и получить гарантию на высокое качество ваших предложений.

Какие первые симптомы поломки ДМРВ?

Датчик массового расхода воздуха не только измеряет, но и контролирует процесс подачи воздуха в двигатель. Работой всех технических частей машины управляют компьютерные системы, которые в большинстве случае управляются автоматически. Именно поэтому работа ДМРВ настолько важна. Она влияет на качество эксплуатации силового агрегата и на его подходящие режимы работы. Такие важные роли в транспортном средстве делают датчик настоящей проблемой при поломке.

Основные особенности выхода из строя датчика можно описать списком из нескольких симптомов неполадок. Но стоит учитывать и то, что в некоторых случаях определить происхождение симптомов неполадки самостоятельно невозможно. Иногда проще заплатить за качественную диагностику, чем самостоятельно искать причины той или иной неполадки. Среди типичных особенностей поломки ДМРВ можно выделить такие варианты поведения:

на приборной панели загорается заветная лампочка Check Engine и требует выполнить диагностику двигателя;
расход бензина повышается, при этом повышение может оказаться достаточно высоким и неприятным;
при остановке возле магазина на несколько минут завести машину становится настоящей проблемой;
понижается динамика автомобиля, разгон становится более медленным, а тактика «педаль в пол» вообще не работает;
мощность не чувствуется в особенности на горячем двигателе, на холодном поведение практически не меняется;
все проблемы и неполадки возникают в транспортном средстве исключительно после прогрева двигателя.

При отключении дмрв двигатель работает ровно

В начало форума
Правила форума
Старый дизайн
FAQ
Поиск
Пользователи

Почему не поднимаются обороты ХХ при отключенном ДМРВ? Движок начинает троить и захлебываться при подгазовке, хотя некоторое время назад при сброшенной фишке с ДМРВ обороты поднимались до 2000.

Недавно начались какие-то проблемы с подгазовкой на холодную — движок подтраивает, если нажать резко, едет соответственно, на горячую вроде все нормально. Решил проверить ДМРВ — ОпенДиаг выдал на заглушенном напряжение 1,016 В, на холостых 840-880 оборотов, ДМРВ 10,4 кг/ч плюс/минус небольшой лапоть. Решил проверить работу без ДМРВ, отключил его, завел — получил полный расколбас с оборотами не более 900 и жуткое троение. Причем, подгазовкой ничего не улучшается — захлебывается, но если поработать педалью, но можно поднять до 3000, выше не получается.

Как я понимаю, это уже никаким боком к неисправности ДМРВ не отностся, т.к. его в системе фактически нету — почему тогда обороты не вырастают, как положено? ДПДЗ, РХХ?

выше будут на холодную.

я у себя на боше 7.9.7 скидывал клему с дмрв. так же как ты описал было .

Источник

Проверка и ремонт в домашних условиях

Существует восемь способов самостоятельной проверки амплитудных и частотных ДМРВ.

Способ №1 — отключение расходомера воздуха

Способ состоит в отключении датчика от топливной системы машины и проверки работоспособности системы без него. Для этого нужно отключить прибор от разъема и завести мотор. Без ДМРВ контроллер получает сигнал переходить в аварийный режим работы. Он готовит воздушно-топливную смесь лишь исходя из положения дроссельной заслонки. Если машина движется «резвее», не глохнет, значит, прибор неисправен и требуется его ремонт или замена.

Способ №2 — перепрошивка электронного блока управления

Если штатную прошивку изменили, то неизвестно, какая реакция контроллера в ней прошита на случай аварийной ситуации. В этом случае под упор дроссельной заслонки нужно попытаться засунуть пластину толщиной 1мм. Обороты должны увеличиться. Теперь нужно выдернуть фишку с расходомера воздуха. Если силовой агрегат будет продолжать работать, то причина неисправности — прошивка.

Способ №3 — установка исправного датчика

Установить заведомо исправную деталь и завести двигатель. Если после замены он стал работать лучше, мотор не глохнет, то требуется замена или ремонт устройства.

Способ №4 — визуальный осмотр

Для этого нужно крестовой отверткой открутить хомут, удерживающей гофру воздухосборника. Затем нужно отсоединить гофру и осмотреть внутренние поверхности гофры воздухосборника и датчика.

Осмотр гофры воздуховода

На них не должно быть следов масла и конденсата, поверхности должны быть в сухом и чистом состоянии. Если не следить за воздушным фильтром и редко его менять, то грязь может попасть на чувствительный элемент датчика и стать причиной его поломки. Это чаще всего встречающаяся неисправность. Следы масла могут появиться в расходомере при повышенном уровне масла в картере, а также если забит маслоотбойник вентиляционной системы картера. При необходимости нужно почистить поверхности с помощью специальных чистящих средств.

Способ №5 — проверка ДМРВ мультиметром

Для этого нужно включить тестер в режим, при котором проверяется постоянное напряжение. Предельное значение для измерений следует выставить 2В.

Схема работы ДМРВ

Провод желтого цвета расположен ближе к лобовому стеклу. Он служит входом для сигнала с расходомера.
Бело-серый провод – выход напряжения датчиков.
Черно-розовый провод ведет к главному реле.
Провод зеленого цвета служит для заземления датчиков, то есть идет на массу.

Провода могут иметь разные цвета, но их расположение неизменно. Для проверки нужно включить зажигание, но не заводить машину. Щуп красного цвета от мультиметра нужно подключить к желтому проводу, а черный нужно присоединить на массу, то есть к зеленому проводу. Измеряем напряжение между этими двумя выходами. Щупы мультиметра дают возможность присоединиться, не нарушая изоляции проводов.

Как чистить датчик массового расхода воздуха на ВАЗ 2110-ВАЗ 2112?

Примечание! Многие люди останавливают и говорят не нужно чистить этот датчик, на самом деле всё верно потому что он очень чувствителен и если сделать какую то ошибку то можно навсегда остаться без этого датчика и ехать в автомагазин за новым, поэтому при чистке будьте осторожны и приступайте к ней только в том случае если вы на 100% уверены в том, что именно этот датчик у вас вышел из строя, соответственно исправный датчик мы вам не рекомендуем вообще трогать, а иначе вы его можете просто повредить и поехать в автомагазин за новым!

1) В начале операции, вам нужно будет сперва снять сам датчик, на самом то деле датчик снимается довольно таки легко, для более подробной инструкции по его снятию, ознакомьтесь со статёй называется которая: «Замена ДМРВ на ВАЗ», там всё описано.

Примечание! В той статье на которую дана ссылка выше, ещё в добавок описывается как правильно проверить датчик на работоспособность, поэтому изучите её по подробней и только после этого переходите к этой статье!

2) Затем когда датчик уже будет снят, вам нужно будет разобрать его, для разборки понадобиться специальный ключ звёздочка, в том же случае если у вас его нет, тогда при помощи пассатижей аккуратно можно вывернуть два винта которые крепят сам датчик, для этого берите в руки пассатижи и выверните ими два винта которые крепят сам датчик к корпусу (Винты указаны стрелками), но отворачивать винты нужно таким образом, сперва хорошенько зажмите пассатижами сами винты и после этого крутите не пассатижи а сам корпус в нужную сторону и крутите до того, пока винты не стронуться с места, ну а там уже можно будет легко при помощи рук их вывернуть.

Примечание! Когда все винты будут откручены, очень аккуратно не повредив ничего (На самом датчике есть спирали и одна из них которая идёт на подогрев ни чем не защищена), поэтому когда будете вытаскивать датчик не повредите данную спираль они очень нежные, бывают даже случае когда после протирания их тряпкой датчик сразу же выходит из строя, поэтому учтите это! (Кстати ту самую спиральку которая ни чем не защищена, вы можете увидеть на фото ниже она показана на нём стрелкой)

3) Теперь возьмите в руки очиститель для карбюраторов (О том как выбрать правильно очиститель, было показана в ролике который находиться в конце статьи) и им сверху вниз (Убедитесь сперва то что напор из очистителя идёт не слишком сильный, если давление в очистителе много и тем самым струя бьёт очень и очень сильная, то в таком случае промывать датчик рекомендуем вам на приличном расстоянии чтобы его не повредить) почистите датчик, на корпус датчике можете особо не брызгать (Но всё же корпус сильнее всех загрязняется) но всё же немного нанесите жидкости, а особое внимание обратите на спиральки из платины которые вам и нужно будет очистить от пыли скопившейся на ней и грязи

Примечание! Данную процедуру лучше всего производить постепенно, то есть не так, сели и за 5 минут непрерывной очистки, почистили датчик, лучше сядьте и за минут 10-15 постепенно очистите датчик использовав для этого паузу между подходами, то есть первый раз уберите с него всю грязь (В районе 1 мину с датчиком работайте), потом дайте ему высохнуть и ещё раз в районе 1 минуты уберите с него всю оставшуюся грязи, ну и в третий раз просто дайте ему так же высохнуть и прополощите его от этой грязи и после этого можете собирать датчик обратно и смотреть заработает ли он у вас или же нет! (Когда будете очищать его в последний раз, смотрите чтобы капли стекали с него чистые и только после этого прекращайте его очистку)

Дополнительный видео-ролик: Более подробную информацию о том как почистить датчик, вы можете увидеть в ролике ниже, в нём всё подробно объясняется но для примера взят датчик с автомобиля Нива, но не смотря на это все датчики расхода воздуха которые устанавливаются на автомобили являются очень схожими между собой, поэтому на автомобиль можете и не обращать особого вниманий.

https://youtube.com/watch?v=Y8vgjd5QYcw

Примечание! Если вы интересуетесь какой же выбрать очиститель карбюратора для очистки датчика, то в таком случае ознакомьтесь с видео-роликом чуть ниже:

https://youtube.com/watch?v=5h—RY3K4zI

https://youtube.com/watch?v=_TbZzliyHbc

Виды и принцип работы расходометров

Датчик массового расхода воздуха относится к термоанемометрическим устройствам.

Основные виды, которые применяются на автомобилях:

Пленочные с аналоговым и цифровым сигналом.
Проволочные (нитевые) аналоговые.
Частотный ДМРВ. Уже ставиться на большинство современных авто, сошедших с конвейера.

Расходомеры с трубкой Пито (лопаточного типа) не рассматриваются из-за устаревшей конструкции.

Проволочные ДМРВ

Чтобы выровнять показания температур терморезисторов на открытую нить подается больший ток.

У проволочных ДМРВ есть несколько существенных недостатков: со временем они загрязняются или изнашиваются.

При износе терморезисторов датчик меняют.

Пленочные расходометры

Конструктивно такие датчики отличаются от первых, хотя принцип их работы во многом одинаков.

Частотный ДМРВ

Профилактика и ремонт ДМРВ своими руками

Продлить срок работы ДМРВ позволяет своевременная замена воздушного фильтра и контроль состояния поршневых колец и сальников. Их износ вызывает избыточное насыщение картерных газов маслом. Масляная пленка, попадая на чувствительные элементы сенсора, убивает его. На ещё живом датчике уплывшие показания может восстановить Программа «корректор ДМРВ» С её помощью можно быстрой сменить тарировки ДМРВ в прошивках. Программу легко найти и скачать без проблем в интернете. Помочь в оживлении неработающего датчика может luftmassensensor reiniger очиститель ДМРВ. Для этого нужно:

Снять датчик вышеописанным способом с двигателя.
Препарат тщательно и щедро распылить на чувствительный элемент.
Подождать пока стекут остатки загрязнений.
Хорошо просушить датчик перед монтажом. Для профилактики процедуру можно повторять перед каждой заменой воздушного фильтра.
