Двигатель ямз 7511

Схема расположения узлов двигателя

Схема двигателя ЯМЗ-536. Вид справа1 . смотровой лючок механизма проворота коленчатого вала;2 . датчик частоты вращения коленчатого вала;3 . датчик давления и температуры масла;4 . управление заслонкой рециркуляции отработавших газов EGR;5 . датчик температуры охлаждающей жидкости;6 . система вентиляции картера;7 . турбокомпрессор;8 . датчик давления и температуры наддувочного воздуха;9 . пневмоклапан управления заслонкой EGR;10 . фильтр масляный;11 . пневмоклапан управления заслонкой моторного тормоза;12 . стартер.

Схема двигателя ЯМЗ-536. Вид спереди1 . крышка маслозаливная;2 . датчик давления и температуры наддувочного воздуха;3 . вязкостная муфта включения вентилятора;4 . фильтр тонкой очистки топлива.

Схема двигателя ЯМЗ-536. Вид слева1 . датчик давления и температуры топлива;2 . место установки заводской таблички;3 . гаситель крутильных колебаний;4 . генератор;5 . компрессор кондиционера;6 . реле предпускового подогревателя;7 . топливные трубки высокого давления;8 . рампа;9 . электронный блок управления;10 . насос топливный высокого давления;11 . датчик частоты вращения распределительного вала;12 . компрессор пневмотормозов;13 . насос гидроусилителя руля (НГУР);14 . картер масляный;15 . фильтр тонкой очистки топлива.

Особенности конструкции

Для достижения экологического уровня Евро-4 применена система EGR (рециркуляции отработавших газов) и каталитический нейтрализатор со сменным фильтром.

Система топливоподачи

Топливная система аккумуляторного типа (ECRS) производства фирмы R. Bosch. Система обеспечивает давление впрыска 1800 бар, включает в себя: • насос высокого давления с модулем дозирования, • топливопровод-накопитель (рампа), • форсунки.

Система управления

Электронный блок управления (ЭБУ) EDC 7. Датчики системы управления и устройство коммутации: • датчик частоты вращения, • датчик фазы, • датчик давления топлива, • датчик температуры топлива, • датчик температуры наддувочного воздуха, • датчик давления наддувочного воздуха, • датчик температуры охлаждающей жидкости, • датчик давления масла. Блок цилиндров, головка цилиндров, коленчатый вал, шатун, подшипники рассчитаны на давление сгорания 210 бар. Системы охлаждения и смазки спроектированы из условия обеспечения 40 кВт/л и имеют высокий потенциал дальнейшей форсировки. Шестеренчатый привод агрегатов расположен со стороны маховика и обеспечивает низкий уровень крутильных колебаний и шума не более 93 дБ (А). Закрытая система вентиляции картерных газов интегрирована в крышке головки цилиндров. Не требует обслуживания.

Опции

Предусмотрена возможность установки: • компрессора пневмотормозов производительностью до 350 л/мин и до 500 л/мин; • насоса гидроусилителя рулевого управления; • компрессора кондиционера; • подсоединение предпускового подогревателя и отопителя кабины; • подсоединение системы охлаждения ретардера. Двигатель имеет возможность комплектования сцеплениями и коробками передач — по стандартам SAE 2, 3.

Как установить поршень первого цилиндра

Самое главное. Необходимо установить  поршень первого цилиндра  в ВМТ в момент сжатия топлива. То есть определить положение поршня первого цилиндра при котором необходимо начинать регулировку клапанов. Это очень просто.  Совмещаются метки на ТНВД.

Этого положения будет достаточно для того чтобы начать регулировку клапанов.  Правда поршень будет находится не идеально в вмт . Ниже на угол опережения зажигания То есть он немного не дойдет до вмт но на регулировку это никак не повлияет клапана закрыты, и их можно регулировать.

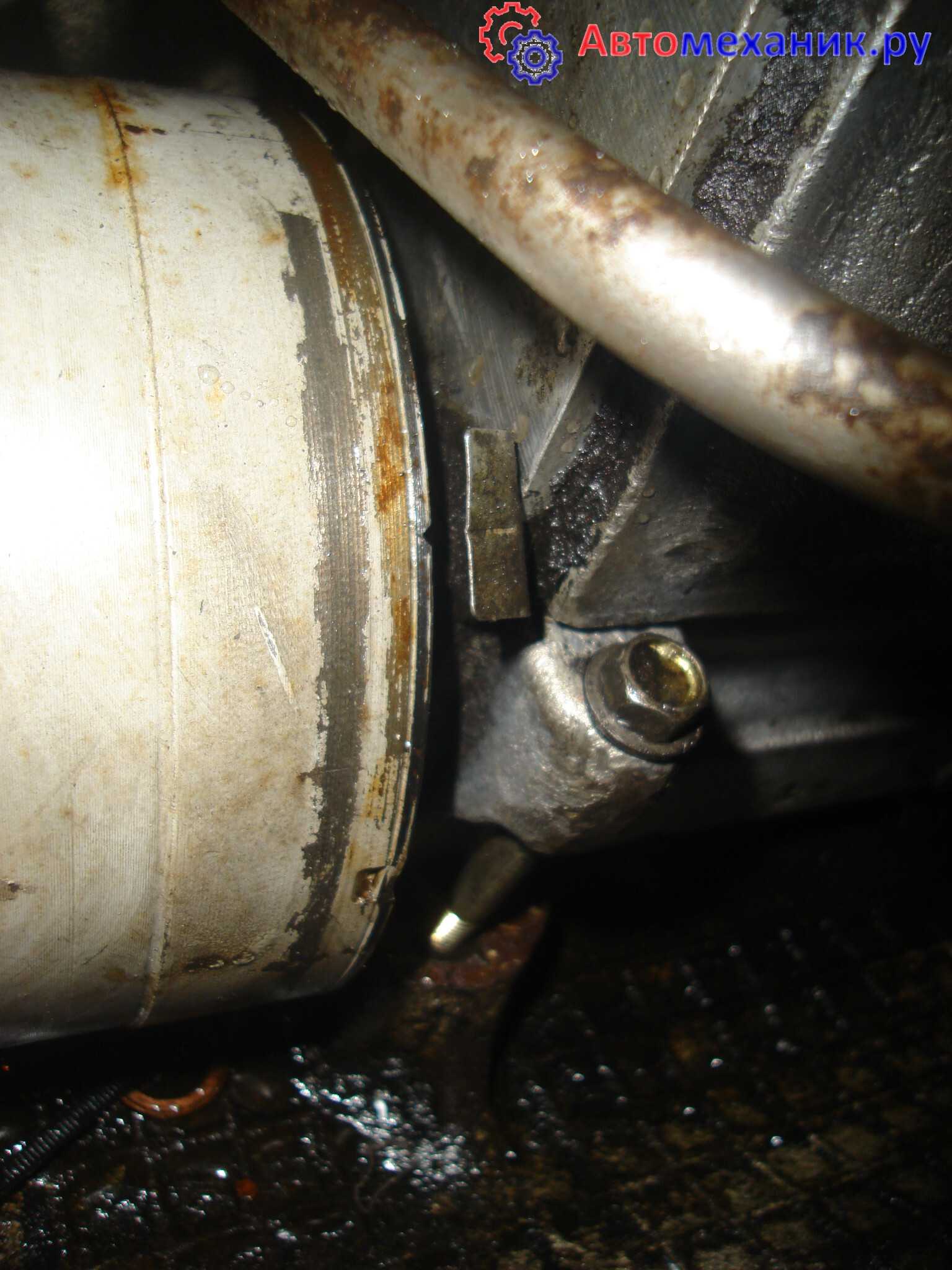

Коленчатый вал тоже имеет метки. И если их выставить. Поршень первого цилиндра  будет находится в ВМТ. Но колен вал делает два оборота а ТНВД один за полный цикл работы двигателя. Поэтому в одном из положении меток коленвала поршень первого цилиндра может встать не в момент сжатия. Следовательно, надежно ориентироваться  по положению топливного насоса. Либо по клапанам, если топливный насос снят. В момент сжатия, когда поршень подходит в ВМТ.  Выпускной клапан первого цилиндра закрыт а впускной клапан закрывается. При дальнейшем вращении  коленвала,  до достижения поршня ВМТ. Клапана закрыты и коромысла неподвижны. Во втором положении меток коленвала один клапан до ВМТ закрывается, а после прохождения поршнем  ВМТ второй клапан сразу открывается. Это положение поршня не устраивает.  После того как выставлен поршень первого цилиндра можно регулировать клапана первого цилиндра.

Как проворачивать коленвал

Следующий вопрос на сколько проворачивать коленвал. и в какую сторону для регулировки пятого цилиндра. Согласно порядка работы двигателя. Как уже сказано выше коленвал делает два оборота . То есть один оборот это 360 градусов два оборота 720 градусов. Цилиндров  8  делим 720 на 8 получается 90 градусов. То есть от регулировки первого цилиндра до момента регулировки 5 цилиндра вал необходимо провернуть на 90 градусов, то есть ¼ оборота. Для того чтобы проще ориентироваться можно нанести на шкиву метки мелом. Разделить шкив на 4 части.

Большая точность не требуется. И каждый раз проворачивать вал до совмещения метки на шкиве с меткой «0» на передней крышке.  Так от первого к пятому 90 градусов от пятого к четвёртому  90 градусов от четвёртого ко второму 90 градусов и так до восьмого цилиндра.  Коленвал нужно проворачивать по часовой стрелке если смотреть в торец  двигателя с переди.  Способ очень простой но не удобный. Когда двигатель стоит на автомобиле к шкиву тяжело подобраться. Тем более его разметить. И потом еще труднее совмещать эти метки.  Советские конструктора были далеко не глупые люди. В расчетах учитывались все моменты. Поэтому в руководстве по эксплуатации предлагается простой способ, который не требует  больших познаний и запоминаний

Предшественник «ЯМЗ-7511», характерные особенности новой серии

Между прочим, в начале двухтысячных годов специалисты Ярославского моторного утверждали, что классические V-образные дизельные двигатели не планируется дорабатывать до уровня современных Евро-стандартов, и что их оставшийся век на рынке будет весьма недолгим. В ряду главных причин подобной стратегии назывались: избыточная масса классических дизелей, по сравнению с рядными моторами, и относительно небольшая их литровая мощность, в сочетании с далеко не лучшей экономичностью, так сказать, образца ХХ века.

Однако изменения экономической конъюнктуры и само время внесли коррективы в эти планы: на конвейере ЯМЗ всё же остались и V-образная «шестёрка» «ЯМЗ-236», и V-образная «восьмёрка» «ЯМЗ-238» (которые, кстати, «отметили свой уже 55-летний юбилей!) Вместе с тем, производство их год от года медленно, но верно сокращается. А на конвейере завода взамен появились их доработанные, с учётом современных требований, варианты. В чём же основные отличия «ЯМЗ-7511» от его «предка» – «ЯМЗ-238/ДЕ»?

Во-первых, двигатели серии «ЯМЗ-7511» оснащаются абсолютно новым, намного более эффективным ТНВД – топливным насосом высокого давления. Другими отличительными особенностями дизелей «ЯМЗ-7511» являются: встроенные жидкостно-масляные теплообменники, водяные насосы повышенной производительности; совершенно новая группа «гильза-поршень» (с усовершенствованной системой масляного охлаждения). Силовые агрегаты данного семейства спроектированы для применения с установкой наддувочного воздуха, с закреплением её на раме конечного изделия.

Важное отличие нового мотора от обычной «восьмёрки» – это изменённая система смазки и улучшенный теплоотвод от юбки и днища поршня. Здесь было применено более эффективное охлаждение поршня маслом, чем обычной форсункой

В «ЯМЗ-7511» используется принудительное охлаждение поршня – его ещё называют циркуляционным, или галерейным охлаждением.

Это когда масло периодически подаётся в особую галерею в нирезистовой вставке поршня, а потом вытекает в поддон, унося вместе с собою избыточную теплоту. То есть, соответственно, здесь подразумевается масляный насос увеличенной производительности и более эффективный водомасляный теплообменник. А кроме всего – ещё и поршни более сложной конструкции.

Особенности устройства семейства дизелей семейства ЯМЗ-840

От успешно зарекомендовавшей себя на практике архитектуры устройства «V-образная на 12 цилиндров» конструкторы Ярославского моторного завода отказываться не стали. Однако, для оптимизации полезных эксплуатационных характеристик данного семейства дизелей, в их конструкцию было внесено несколько немаловажных изменений.

В частности, были увеличены до 140 миллиметров диаметры цилиндров. Благодаря этому, при ходе поршня в 140 мм, общий рабочий объём камер сгорания данного мотора возрос до 25,86 литра.

Была изменена конструкция головки блока цилиндров, получивших по четыре клапана на каждый цилиндр. Это потребовало монтажа распределительного вала нового образца. Принятые меры позволили повысить эффективность мотора – за счёт лучшего наполнения цилиндров горючей смесью.

Поскольку с самого начала предполагалось оснащать все моторы семейства ЯМЗ-840 системой турбонаддува, то была понижена степень сжатия – до соотношения 14,1:1. Турбокомпрессора было установлено два, и повышена степень нагнетания во впускном тракте.

В итоге и был получен мощный энергонасыщенный двигатель с высоким эксплуатационным ресурсом, способный длительное время выдерживать весьма значительные нагрузки.

Было применено использование индивидуальных для каждого цилиндра унифицированных головок цилиндров, что упростило конструкцию отливки, унифицировало головки цилиндров для моторов с различным числом цилиндров, улучшило приспособленность дизеля к ремонту и упростить проблему уплотнения газового стыка.

Применение стальных прокладок кардинальным образом решило проблему уплотнения газового стыка и регулировку надпоршневого зазора – за счёт установки прокладок разной толщины.

Использование поршней с относительно короткими юбками, с 2-мя компрессионными и 1-м маслосъёмным кольцом уменьшило габариты двигателя по высоте и ширине, повысило жёсткость цилиндровой части блока и гильз цилиндров, а также повысить механический КПД дизеля за счёт сокращения потерь на трение.

Было использовано полостного масляное охлаждение поршней. Конструкция привода газораспределения, топливного насоса и агрегатов автомобиля от заднего конца коленчатого вала обеспечило защищенность двигателя от вибрации и уменьшило его шумность.

Использование четырёх клапанов на каждый цилиндр двигателя с целью улучшения наполнения и снижения насосных потерь, профилированные впускные каналы, обеспечивающие заданный момент закрутки воздушного заряда, существенно повлияли на улучшение топливной экономичности мотора.

Был установлен эффективный гаситель крутильных колебаний коленвала с целями понижения напряжений в его элементах. Для повышения рабочего ресурса (свыше 10-ти тысяч часов) шейки коленчатого вала были азотированы.

Были применены масляные фильтры полнопоточного типа, с высокой степенью очистки и бессопловый центробежный масляный фильтр – для улучшения качества фильтрации моторного масла. Выносными высокоэффективными воздушными фильтрами сухого типа предотвращается вероятность износа цилиндров и улучшаются показатели дизеля.

Гидравлической или дисковой муфтой в приводе вентилятора обеспечиваются автоматическое и ручное управление включением вентилятора.

Был применён встроенный (в систему охлаждения мотора) охладитель наддувочного воздуха типа «вода-воздух» для снижения теплонапряжённости, улучшения экономичности и ресурса.

В процессе выработки оптимальной конструкции были подобраны оптимальные фазы газораспределения, форма камеры сгорания, угол опережения впрыска дизтоплива, элементы топливной системы с целью получения высоких показателей по топливной экономичности, дымности, токсичности и шуму.

Были применены новые топливные насосы высокого давления с максимальным давлением впрыска дизтоплива до 800 кГс/см2.

Особенности конструкции ДВС ЯМЗ 7511

Производство рассматриваемого двигателя началось в эпоху тяжёлых, с экономической точки зрения 90-х годов. Огромные средства на проектирование нового двигателя взять было негде. Поэтому было принято решение доработать до современных требований, популярный в то время ЯМЗ 238. Только так, в короткие сроки, удалось получить восьми цилиндровый современный, на конец девяностых, дизельный двигатель. Он получил название ЯМЗ 7511.

Рассматривать особенности нового двигателя, имеет смысл в сравнении с его старшим прототипом ЯМЗ 238. Основой для нового мотора является чугунный блок цилиндров от старой модели. Этот блок имеет восемь цилиндров, V образного расположения. Угол, между соседними противоположными цилиндрами составляет 90. В БЦ установлены масляные форсунки. Они предназначены для дополнительного охлаждения ЦПГ.

Внутри блока, на девяти опорах, установлен коленчатый вал, полностью идентичный с конструкцией вала предыдущий 238 модели Ярославского завода. Опоры, предназначенные для коренных шеек коленчатого вала имеют крышки. Обработка крышек производиться совместно с блоком. От сюда следует, что крышки нельзя менять местами. В обратном случае, могут появиться задиры на коленчатом валу и даже проворот сальников скольжения. Это в итоге приведёт к дорого стоящему, капитальному ремонту ДВС.

Диаметр коренных шеек коленвала составляет 110 мм, у шатунных шеек диаметр меньше, всего 88 мм. Всё точно так, как на коленвале 238ДК. Высота поршней равна 85 мм., поршневой палец 52 мм., поршневые кольца, шатуны всё точь-в-точь как на предыдущей модели. Гильзы цилиндров мокрого типа, это значит, что каналы с охлаждающей жидкостью проходят вдоль гильз. Охлаждающая жидкость имеет непосредственный контакт с внешними стенками гильз, что обеспечивает большой отвод тепла. Маховик взят без изменений от старой модели.

Для 7511 модели были взяты восьми клапанные чугунные головки от старого мотора, по 2 клапана на отдельный цилиндр. Распределительный вал, так же как у прототипа нижнего расположения, размещён в блоке. Воздействие на коромысла клапанов осуществляет при помощи штанг толкателей. Регулировка клапанов, на новом моторе, нужна после каждой тысячи часов работы. Зазоры для регулировки клапанов, нужно выставлять такие же, как на предыдущей модели, впускных, а так же выпускных клапанов 0.25-0.30 соответственно. Фильтр тонкой очистки используется тоже от предшественника. Все вышеперечисленные механизмы и детали, такие же как у предыдущего хозяина. Так что, получился такой же двигатель.

Ничего подобного, существуют серьёзные изменения, о которых по порядку:

  • на 7511 моторе установлен топливный насос ВД 175 и форсунки — 26701. Данная система питания обеспечивает давление в форсунках 270 кгс/сантиметр квадратный;
  • рассматриваемый двигатель турбодизель, здесь применяется другая турбина ТКР 100. Она увеличила давление наддува до 1.23 бар, вместо прежних 1.08 бар;
  • установленный масляный насос, имеющий производительность 165 литров в час, вместо прежних 140 литров. Новый насос позволяет создать давление в масляной системе, в пределах 4-7 кгс, на см., кв.

Существуют и другие, небольшие конструкционные изменения, они подробно описаны в начале статьи в главе ” Описание ….”, но значительного влияния на характеристики ДВС они не имеют, поэтому повторяться нет смысла.

Параллельно с этим дизелем, выпускался шести цилиндровый ЯМЗ 7601. Разница между ними в меньшем количестве цилиндров и всеми вытекающими из этого последствиями: меньшей мощностью, меньшем количеством шеек на коленчатом вале и т.д.

Семейство восьми цилиндровых дизелей ЯМЗ 7511 в настоящее время находиться в производственном процессе. Однако экологические характеристики и технические данные постоянно ужесточаются. Поэтому, рассматриваемый нами мотор, постепенно вытесняется с рынка более современным и чистым силовым агрегатом ЯМЗ 658.

Надежность, проблемы и ремонт ЯМЗ-658

К моменту перехода на экологический стандарт Евро-3, компания Автодизель выпустила более современную модификацию V8 мотора. Данный дизель был создан на основе ЯМЗ-7511 и оснащается тем же V8 блоком с углом развала 90° и с мокрыми гильзами. Выступ гильзы над поверхностью блока — 1.6 мм. Внутри блока стоит коленвал от 7511. Здесь применены алюминиевые поршни диаметром 130 мм, высотой 85 мм, а диаметр пальца — 52 мм. Они немного изменены и имеют свои кольца. Поршневые пальцы остались старые.

Сверху блока установлены две 8-клапанные головки от 7511.
Клапана регулируются все так же — после 1000 часов работы ДВС. Зазоры те же — 0.25-0.3 мм.На всех модификациях 658 установлен турбокомпрессор ТКР-100. На версиях Евро-3 стоит электронный насос ЯЗДА 179 и форсунки 267-21, а управляет двигателем ЭБУ Абит М230.Е3. Такой движок иногда называют ЯМЗ-238 Евро 3.
Модификации 6585 и 6586 оснащены Common rail и отвечают стандартам 96-02 и Евро-4 соответственно. Тут применен блок управления Абит М240.

Данный движок имеет идентичную модель с меньшим количеством цилиндров — ЯМЗ-656.

Семейство 658 все еще находится в производстве, но их заменяют на рядные ЯМЗ-650.

Отличия двигателей ЯМЗ 658

1. ЯМЗ-6581 — модель на 400 л.с. при 1900 об/мин, момент 1766 Нм при 1100-1300 об/мин. Здесь стоит насос 179-10. Его экологический класс — Евро-3.
Встречается этот дизель на МАЗ-5516, 6303, 6312, 6422 и 6501; КрАЗ Т17.0ЕХ.
2. ЯМЗ-6582 — модификация с ТНВД 179-20 (на моделях 6582.10, -01, -06 и -07) или 179-40 (на всех остальных). Этот мотор показывает 330 л.с. при 1900 об/мин и момент 1274 Нм при 1100-1300 об/мин.
Стоит на МАЗ-5336, 5516, 6303, 6312, 6422.
3. ЯМЗ-6583 — еще одна версия, на этот раз с насосом 179-30. Ее мощность 360 л.с. при 1900 об/мин, момент 1569 Нм при 1100-1300 об/мин.
4. ЯМЗ-6585 — версия, созданная под 4-й экологический класс (нормы 96-02). Здесь использован Common rail с насосом ЯЗДА 47.5 (давление впрыска 1600 бар), а также ЭБУ Абит М240. Давление наддува 1.5 бар, мощность 420 л.с. при 1900 об/мин, крутящий момент 1766 Нм при 1100-1500 об/мин.
Стоит на МЗКТ-69221, К-744, МАЗ-6425, 6517 и других автомобилях.
— ЯМЗ-65851 — аналог 6585, но настроен на 400 л.с. при наддуве 1.45 бар.
— ЯМЗ-65852 — еще одна версия с настройкой на 330 л.с. при 1900 об/мин, момент 1275 Нм при 1100-1500 об/мин. Давление наддува снижено до 1.4 бар.
Стоит на Палессе 2U250A и Палессе GS10.
— ЯМЗ-65853 — аналог 65852, но момент равен 1521 Нм при 1100-1500 об/мин. Наддув — 1.4 бар.
Устанавливался на МАЗ-5316, Палессе FS6028C, Палессе GS12.
— ЯМЗ-65854 — мотор для Кировца К-744. Его отдача 300 л.с. при 1900 об/мин, а момент 1373 Нм при 1100-1500 об/мин. Давление наддува — 1.2 бар.
— ЯМЗ-65855 — тракторный двигатель от К-744 с наддувом 1.4 бар. Мощность 350 л.с. при 1900 об/мин, момент 1570 Нм при 1100-1500 об/мин.
— ЯМЗ-65857 — версия для Кировца К-744 на 390 л.с. при 1900 об/мин, момент 1864 Нм при 1100-1500 об/мин. Наддув не изменился — 1.4 бар.
5. ЯМЗ-6586 — аналог 6585, где увеличили давление впрыска до 1800 бар, установили scr-катализатор и мотор стал соответствовать классу Евро-4. Характеристики остались неизменны.
— ЯМЗ-65861 — версия 65852 для Евро-4.
— ЯМЗ-65862 — такой же 65853 отвечающий нормам Евро-4.
6. ЯМЗ-6587 — модификация 6586 под Евро-5, где давление впрыска равно 1600 бар и стоит другая турбина. Технические характеристики аналогичны.

Проблемы и надежность ЯМЗ-658

1. Греется. Здесь все стандартно: проверяйте радиатор, термостаты, помпу. Высока вероятность, что проблема именно в этом.
2. Троит, подтраивает. Нужно смотреть форсунки, смотреть какое давление впрыска, в каком состоянии насос.
3. Трясет. Это устраняется настройкой коэффициента адаптации холостого хода. Если проблема не устраняется, тогда смотрите ТНВД, видимо он нуждается в ремонте.
4. Поломка возвратной пружины. Эта проблема происходит на автомобилях с ЭБУ старого образца. При поломке этой пружины происходит бесконтрольное увеличение оборотов и разрушение двигателя. На таких автомобилях нужно ставить кнопку аварийного глушения мотора, что позволит избежать последствий.
На ДВС с М230 стоит другая пружина.
5. Масляное голодание ТНВД. Стук насоса один из симптомов явления, в будущем это приводит к его выходу из строя. Исправляют ситуацию с помощью изменения подвода масла к насосу с помощью комплекта трубок 6581.1111001 и переноса точки забора масла на турбину.
Моторы, выпущенные после 02.2012, подобной болезнью не страдают.

Также моторы с Common rail под Евро-4 более требовательны к качеству топлива. В общем и целом, мотор такой же, как 7511/, но электроника может создавать лишние проблемы. Из-за этого практикуется переделка Евро-3/4 в Евро-2.

Обзор модификаций двигателя «ЯМЗ-7511» и сферы их применения

Дизельные моторы серии «ЯМЗ-7511» в сравнительно короткий срок получили широкое применение на бортовых автомашинах, седельных тягачах, самосвалах, прочей автомобильной и автобусной технике. Всего насчитывается 20 модификаций данной дизельной «восьмёрки», практически каждая из которых «подгонялась» под потребности определённого вида техники, под конкретного партнёра , «Гомсельмаш» и прочие.

Большегрузный самосвал «МоАЗ-7505» с двигателем «ЯМЗ-7511»

Так где же ставят «7511-е»? Вот чёткий и исчерпывающий ответ. Конкретно о практическом применении каждого из вариантов двигателя:

  • ЯМЗ-7511.10 – основная комплектация с индивидуальными головками цилиндров, поставляемая вместе с коробкой переключения передач ЯМЗ-239 и сцеплением ЯМЗ-184. Двигатель ЯМЗ-7511.10 используется в составе шасси МЗКТ-65272 на седельных тягачах МЗКТ-74181, производства Минского завода колёсных тягачей.
  • ЯМЗ-7511.10-01 и ЯМЗ-7511.10-06 – другой вариант силового агрегата для седельных тягачей на шасси МЗКТ 6х6, 8х4, 8х8. Данная техника известна, прежде всего, как «колёса» такого грозного отечественного вооружения, как «Тополь-М», ЗРК «Печора», ПВО-комплекс «С-300».
  • ЯМЗ-7511.10-10 – в комплекте с механизмом отбора мощности (МОМ) и со сцеплением ЯМЗ-184 используется в составе мощного фрезерно-роторного снегоочистителя производства «Севдормаш» (Северодвинского завода дорожных машин).
  • ЯМЗ-7511.10-11 – двигатель для колёсных шасси БАЗ производства БЗКТ (Брянского завода колёсных тягачей), тягачей высокой проходимости грузоподъёмностью от 14ти до 40 тонн, прежде всего для военной техники. Производится с коробкой переключения передач ЯМЗ-2393-03 и со сцеплением ЯМЗ-184.
  • ЯМЗ-7511.10-12 – используется в составе шасси и самосвалов грузовых автомашин «Урал -6563» 8х4.
  • ЯМЗ-7511.10-16 – мотор для использования на шасси «КрАЗ -7140Н61С6» и на седельных тягачах «КрАЗ-6140ТЕ».
  • ЯМЗ-7511-18 – дизель для применения на шасси «МЗКТ» и на челябинских тяжёлых энергонасыщенных промышленных тракторах-бульдозерах марки «ДЭТ-250». Двигатель выполнен под установку охладителя наддувочного воздуха (монтируется он непосредственно на изделии).
  • ЯМЗ-7511.10-34 – ещё один вариант для оснащения колёсных автотягачей производства МЗКТ, специально для шасси модели тягача «МЗКТ-65272».
  • ЯМЗ-7511.10-35 – мотор, используемый в составе шасси «МЗКТ-8021-02», «МЗКТ-80211-02», в их специальном –тропическом – исполнении.
  • ЯМЗ-7511.10-36 в комплекте с коробкой переключения передач ЯМЗ-239-22 или ЯМЗ-239-12 (с двухконусными синхронизаторами) и со сцеплением ЯМЗ-184-15. Сфера применения: бортовые автомашины и седельные тягачи, а также лесовозы и сортиментовозы Минского автомобильного завода.
  • ЯМЗ-7511.10-37 – специальные моторы для комплектования кормоуборочных комбайнов «РСМ-1401» от .
  • ЯМЗ-7511.10-38 – был разработан конкретно для зерноуборочных комбайнов «РСМ-181» .
  • ЯМЗ-7512.10 – силовой агрегат для самосвалов и погрузчиков «МоАЗ» (Могилёвский авто), а также специальных кормоуборочных комплексов «Полесье».
  • ЯМЗ-7512.10-04 – основной двигатель в составе самосвалов «МоАЗ-75051» и погрузчиков «МоАЗ-4048».
  • ЯМЗ-7512.10-05 — используется в составе кормоуборочных комплексов – комбайнов «Полесье», производства .
  • ЯМЗ-7513.10; ЯМЗ-7513.10-03 – используется в составе шасси «МЗКТ-65272», на седельных тягачах «МЗКТ-74181».
  • ЯМЗ-7514.10 и ЯМЗ-7514.10-01 – специальные двигатели для его применения в составе дизельных электростанций мощностью в 200 кВт, различных отечественных производителей.

Седельный тягач «КрАЗ-6140» с двигателем «ЯМЗ-7511»

В общем и целом, 8ми-цилиндровые «ярославцы» сегодня представлены на порядка полусотни модификаций различной тяжёлой техники. Многие наработки «ЯМЗ-7511» представляют собой специализированные версии, сделанные под какую-либо конкретную технику.

Модификации и назначение 7511 модели ЯМЗ

Дизельные силовые агрегаты семейства ЯМЗ 7511, после начала производства в короткий срок стали применяться на грузовых автомобилях, многотонных тягачах, автобусах, сельскохозяйственной и другой технике. В связи с этим было разработано около 20 модификаций данного силового агрегата. Главное отличие модификаций, это их предназначение. Каждая из моделей, проектировалась под потребности конкретного вида техники.

Так выглядит перечень самых распространённых модификаций:

ЯМЗ 7511.10

1.Основная базовая модель ЯМЗ 7511.10 поставляется потребителям Ярославским заводом в комплекте со сцеплением ЯМЗ 184 и КПП ЯМЗ 239. Потребителем данного силового агрегата является Минский завод, выпускающий колёсные тягачи. Базовый двигатель устанавливается на модели МЗКТ: 74181 и 65272. Также потребителем основной модификации является МАЗ, Урал и сельскохозяйственная техника типа комбайнов Torum740 и RSM1401. Мощность основного дизельного двигателя семейства ЯМЗ 7511, составляет 400 л., сил.

ЯМЗ 7511.10-01

2. ЯМЗ 7511.10-01, аналог базовой версии, применяется для шасси тягачей МЗКТ 8×4, 6×6, 8×8. Эти тягачи применяются в качестве колёсной базы для мощного отечественного оружия, такого как: комплекс ПВО С300, ЗРК Печора, Тополь М. Мощность данной модификации составляет 420 л., сил.

ЯМЗ 7511.1010

4. ЯМЗ 7511.1010, данный аналог поставляется с ярославским сцеплением ЯМЗ 184 и МОМ, механическим устройством для отбора мощности. Эту модификацию можно встретить на снегоуборочной технике Северодвинского завода, занимающегося производством дорожной техники.

ЯМЗ 7511.1011

5. ЯМЗ 7511.1011, этот силовой агрегат используется на шасси колёсных тягачей Бердянского завода. Данный двигатель имеет в комплекте сцепление ЯМЗ 184 и КПП ЯМЗ 239303

Тягачи БЗКТ могут перевозить груз до 40 тонн, при этом обладают высокой проходимостью, что прежде всего важно для военной техники

ЯМЗ 7511.18

8. ЯМЗ 7511.18, данный силовой агрегат нашёл своё применение на колёсных тягачах Минского завода, а так же на челябинских, энерго насыщенных, тяжёлых, промышленных бульдозерах-тракторах с названием ДЭТ-250.

ЯМЗ 7511.1034

9. ЯМЗ 7511.1034, очередной аналог, предназначенный для колёсных тягачей минского завода. Им комплектовались шасси МЗКТ65272.

ЯМЗ 7511.1035

10. ЯМЗ 7511.1035, данный мотор предназначен для колёсных тягачей минского завода МЗКТ8021102 и МЗКТ802102. Эта техника предназначалась для работы в жарком, тропическом климате.

ЯМЗ 7511.1036

11. ЯМЗ 7511.1036, данная модификация, комплектовалась сцеплением ЯМЗ 18415 и КПП ЯМЗ 23912 или ЯМЗ 23922. Сфера использования: лесовозы и другая тяжёлая техника Минского завода, тягачи и бортовые автомобили.

ЯМЗ 7511.1037

12. ЯМЗ 7511.1037, потребителем данной силовой установки стали кормоуборочные комбайны Ростсельмаш, мотор устанавливался на РСМ1401.

ЯМЗ 7511.1038

13. ЯМЗ 7511.1038, очередной аналог для сельскохозяйственной техники завода Ростсельмаш. Мотор устанавливался на РСМ181.

ЯМЗ 7512.10

14. ЯМЗ 7512.10, потребитель модификации самосвалы и погрузчики могилёвского автозавода, и кормоуборочные комплексы Полесье. Мощность агрегата составляет 360 л., сил.

ЯМЗ 7512.1004

15. ЯМЗ 7512.1004, мотор является силовой установкой мощностью до 360 л., сил, встречается на погрузчиках МоАЗ4048 и самосвалах МоАЗ75051.

ЯМЗ 7512.1005

16. ЯМЗ 7512.1005, данная модификация нашла применение на кормоуборочных комбайнах Полесье, завода Гомсельмаш. Мощность ограничена 360 л., силами.

ЯМЗ 7513.10 и ЯМЗ 7513.1003

17. ЯМЗ 7513.10 и ЯМЗ 7513.1003, применяются на шасси колёсных тягачей МЗКТ 74181 и МЗКТ 65272. Мощность мотора, для тягачей такого типа, составляет 420 л., сил.

ЯМЗ 7514.10 и ЯМЗ 7514.1001

18. ЯМЗ7514.10 и ЯМЗ7514.1001, данные модификации применяются для дизельных электрических подстанций мощностью до 200 кВт.

Технические особенности

В двигателях ЯМЗ-7511 насчитывается восемь штук цилиндров, располагающихся в виде английской «V». Тут же имеется воспламенение от сжатия, жидкостное охлаждение, турбонаддув, промежуточное охлаждение с помощью воздуха. Все это крепится на самом транспорте. Двигатели оснастили топливной аппаратурой, энергия впрыска которой выросла до 1200 кг/см. Аппаратура носит название «Конпакт-40».

Конструкторы улучшили показатели выпускных и впускных каналов ЯМЗ-7511. Водяной насос двигателя отличается высокой производительностью и модернизированной фильтрацией масляных веществ. В числе почитателей и постоянных клиентов завода — крупнейшие фирмы, выпускающие тяжелые тракторы промышленного применения и грузовые автомобили. Есть и производители электростанций, специальной автомобильной техники.

Технические характеристики ЯМЗ-7511:

  • параметры – 1045×2300×1100мм;
  • цилиндр в диаметре – 130мм;
  • мотор в незаправленном виде с коробкой переключения передач и сцеплением весит 1685 кг, без них – 1250 кг;
  • расстояние между положениями поршня составляет 140 мм;
  • внутренний объем двигателя – 14,86 л;
  • степень сжатия равняется 16,5;
  • мощность составляет предел 360-400 л/с;
  • коленчатый вал вращается со скоростью 1900 об/мин.;
  • максимальное значение крутящего момента – 1715.

Цилиндры

Блок цилиндров ЯМЗ-7511

Мотор имеет блок цилиндров V-образной формы. Угол развала составляет 90°. Для его изготовления используют серый низкоуглеродистый чугун. Блок является основанием, на котором монтируются остальные элементы и узлы двигателя ЯМЗ-7511. Два вида блоков с восемью и шестью цилиндрами абсолютно одинаковы по своей конструкции. Однако они не могут заменять друг друга, так как детали отличаются типом крепления.

Цилиндровые головки бывают блочного или индивидуального типа. Индивидуальные головки крепят каждую на отдельный клапан. Головки, которые выпускаются блоками, крепят по три-четыре. Мотор получил улучшенное масляное охлаждение, благодаря которой значительно возрос срок его эксплуатации.

Кривошипно-шатунный механизм мотора

Коленвал дизеля ЯМЗ-7511 представляет собой цельную деталь из стали, на которой есть азотированные поверхности на глубине от 0,35 мм. Составляющими коленвала являются 4 шатунные шейки и 5 опор. С помощью коренных опор вал устанавливают в гнезда цилиндрового блока. На каждой шатунной шейке установлено по 9 шатунов.

Коленвал двигателя ЯМЗ-7511

Шатуны представляют собой детали из стали, имеющие двутавровое сечение, на нижней и верхней головках имеются специальные разъемы и сковы. Маховики выполнены из чугуна, крепятся к валу с помощью болтов и твердой пластины.

Для изготовления гильз используют чугун с фосфатированными элементами. Их монтируют в расточки, расположенные на блоке. Для изготовления поршней применяют сплав кремния и алюминия. Устройство двигателя подразумевает охлаждение для поршневой системы.

Газораспределительный механизм

ЯМЗ-7511 имеет газораспределительную систему с такими особенностями:

ГПМ ЯМЗ-7511

  • верхнеклапанный тип;
  • нижнее положение вала распределения;
  • клапанный привод через шланг;
  • толкатель роликового типа;
  • штанги и коромысла.

Вал распределения находится наверху картера цилиндрового блока. Его приводят в действие две косозубые шестерни.

Клапаны выпуска и впуска сделаны из стали и сплавов с жаропрочными характеристиками. Во время работы ЯМЗ-7511 клапаны двигаются внутри втулок, выполненных из металлокерамики. Их прижимают к седлам цилиндрические пружины, имеющие разные навивки. Во время проектирования ЯМЗ конструкторы поработали над габаритами клапанов. В результате эффективность сгорания и отвода газовых смесей значительно повысилась, что положительно повлияло на отдачу двигателя.

Топливная, смазочная и турбонаддувная системы

Масляный фильтр ЯМЗ-7511

Смазочная и топливная системы ничем не отличаются от подобных в двигателях ЯМЗ-7511 предыдущих серий. Можно сказать, что моторы и дальше остаются неприхотливыми в работе и обслуживании, просты в конструкции. Репутация двигателей ЯМЗ-7511 безупречна.

Однако прогресс налицо – показатели очистки выхлопов стали более ужесточенными, экономичность работы тоже повысилась в сравнении с двигателями из прошлого. Изначально мотор планировался для установки на нем системы турбонаддува.

Двигатели имеют большое количество настоящих и потенциальных потребителей. Среди них — одни из самых крупных производителей автопоездов, автомобилей, тракторов и другой крупногабаритной техники.

Наиболее популярная техника для установки ЯМЗ 7511

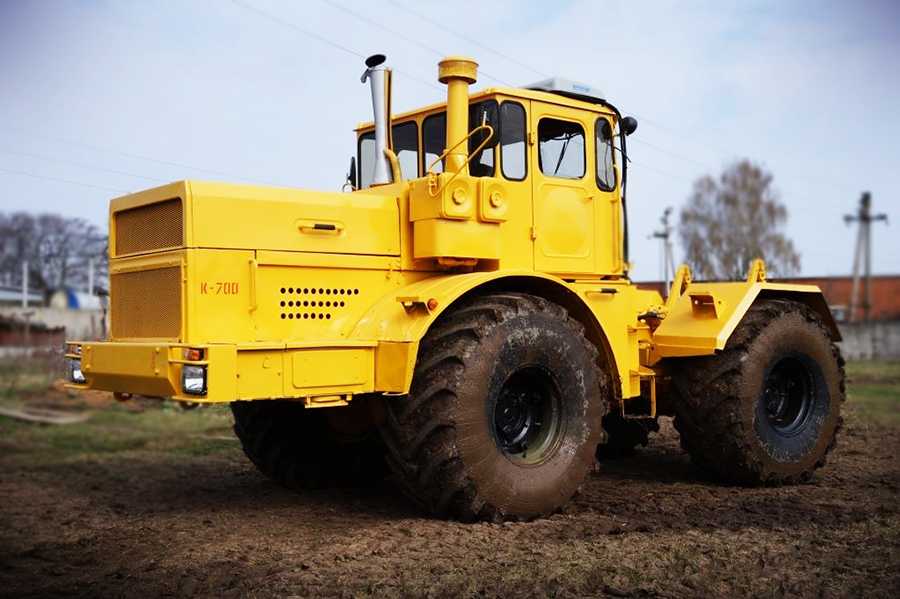

На трактор Кировец

Используется для переоборулования тракторов К700, К701, К744 и других на более мощные двигатели (400 л.с.). Для установки может потребоваться комплект переоборудования. настоятельно рекомендуется использование охладителя наддувочного воздуха для лучшего охлаждения двигателя ( способствует большей мощности двигателя и увеличению рабочих моточасов до капремонта). Наиболее популярный вариант переоборудования с ЯМЗ 240 на ЯМЗ 7511.

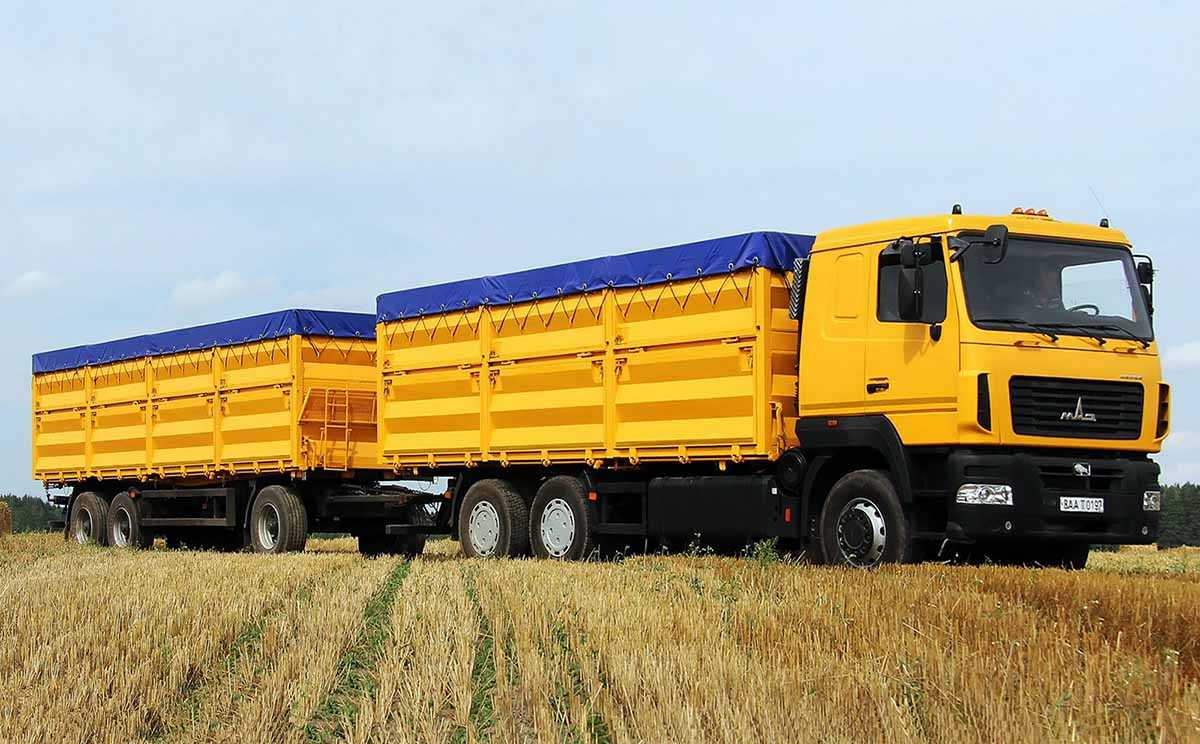

На МАЗ

Родной двигатель для тягачей и зерновозов производства МАЗ. Не требует переоборудования. Класс экологичности – ЕВРО 2.

ЯМЗ 7511: технические характеристики

Достойный преемник «ЯМЗ-238»

Запуск в серийное производство нового семейства восьми-цилиндровых V-образных дизельных двигателей стал закономерным результатом модернизации классических моторов «ЯМЗ-238». Данные дизели можно с полным правом назвать предшественниками «ЯМЗ-7511». Новые ярославские 8ми-цилиндровые моторы, ведущие свою историю с 1996 года, представляют собой, по сути дела, форсированные «ЯМЗ-238/ДЕ». «ЯМЗ-7511» сделала обособленно стоящей серией их существенно увеличенная мощность, которая закрывает солидный и внушительный диапазон от 360 до 400 лошадиных сил.
