Двигатель змз-406 технические характеристики

Двигатель ЗМЗ-406

ЗМЗ-406 — линейка рядных 4-цилиндровых 16-клапанных бензиновых автомобильных двигателей внутреннего сгорания производства ОАО «Заволжский моторный завод». Двигатель ЗМЗ-406 первоначально проектировался для установки на перспективную модель ГАЗ-3105. Первые прототипы двигателя появились в 1993 году, начало мелкосерийной сборки в 1996 году, выход на главный конвейер в 1997 году. Двигатель изначально создавался под современные системы питания и зажигания, управляемые микропроцессором; карбюраторные варианты появились позже (инжекторная версия — ЗМЗ-4062.10, карбюраторные — ЗМЗ-4061.10 и 4063.10). Впервые в российском двигателестроении в конструкции ЗМЗ-406 были применены: 4 клапана на цилиндр, гидротолкатели, 2-ступенчатый цепной привод 2 распредвалов, электронная система управления впрыском топлива и зажиганием.

Производство
Марка двигателя	ЗМЗ-406
Годы выпуска	1997-2008
Материал блока цилиндров	чугун
Система питания	инжектор/карбюратор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	4
Ход поршня, мм	86
Диаметр цилиндра, мм	92
Степень сжатия	9.3 8*
Объем двигателя, куб.см	2286
Мощность двигателя, л.с./об.мин	100/4500* 110/4500** 145/5200
Крутящий момент, Нм/об.мин	177/3500* 186/3500** 201/4000
Топливо	92 76*
Экологические нормы	Евро 3
Вес двигателя, кг	185* 185** 187
Расход топлива, л/100 км — город — трасса — смешан.	13.5 — —
Расход масла, гр./1000 км	до 100
Масло в двигатель	5W-30 / 5W-40 / 10W-30 / 10W-40 / 15W-40 / 20W-40
Сколько масла в двигателе	6
При замене лить, л	5.4
Замена масла проводится, км	7000
Рабочая температура двигателя, град.	~90
Ресурс двигателя, тыс. км — по данным завода — на практике	150 200+

* — для двигателя ЗМЗ 4061.10 ** — для двигателя ЗМЗ 4063.10

Особенности конструкции

Официально двигатель ЗМЗ 406 стал третьим после 24Д и 402 в линейке силовых приводов Заволжского завода. Получил микропроцессорное зажигание, схему газораспределения DOCH с двухступенчатым цепным приводом.

Разработчиками по-прежнему использована рядная схема двигателя с 4 цилиндрами, но распредвалов стало два, они расположены сверху, внутри ГБЦ. Степень сжатия ДВС увеличена проектировщиками завода до 9,3 в базовой версии 4062.10 за счет центрального расположения свечи внутри камеры сгорания.

Конструкция газораспределительного механизма

Натяжитель цепи ГРМ

Натяжители цепи автоматические, двойного действия – предварительный натяг пружиной, во время работы гидравликой. Степень очистки масла увеличена путем установки полнопоточного одноразового фильтра. Для навесного оборудования предусмотрен отдельный клиноременный привод. Прошивка ЭБУ соответствует версиям СОАТЭ, ИТЭЛМА VS5.6, МИКАС 5.4 или 7.1

Преимущества и недостатки двигателя

Прежде чем говорить про замену масла в моторе Газели, стоит узнать, насколько хорошим или плохим является этот двигатель. Так вы будете лучше понимать, в какой модификации лучше приобретать машину.

К сильным сторонам семейства 405 относят:

наличие доработанной головки блока цилиндра с использованием двухслойной прокладки из металла, дополненной пружинящими компонентами;
общий вес блока цилиндров снизился на 1,35 килограмма по сравнению с предшественником;
применяется каталитический трёхкомпонентный тип нейтрализатора, позволяющий соответствовать требованиям Евро 3;
за счёт доработок снизился расход по трассе до показателя 8,8 литра на 100 километров пробега;
применяется система доочистки масла.

Некоторые относят факт применения микропроцессора для управления углом опережения зажигания к преимуществам, другие называют его недостатком. Система работает лучше и эффективнее, но отремонтировать этот узел в условиях трассы, когда машина застряла, невозможно.

При этом гидрокомпенсация теплового зазора в клапанах привела к снижению затрат на содержание Газели. Так что посещать автосервис с целью отрегулировать клапаны, как это происходило раньше, теперь не требуется.

Это откровенно неплохой мотор, который отлично подходит для автомобиля Газель. Из его технических характеристик выделим следующие:

степень сжатия составляет 9,4;
рабочий объём 2,4 литра;
крутящий момент достигает 211 Нм;
мотор выдаёт 152 лошадиные силы мощности.

С таким двигателем Газель уверенно чувствует себя в пределах города и на трассе. Если использовать подходящие и соответствующие требованиям моторные масла, удастся минимизировать загрязнение мотора, уменьшить трение между контактирующими поверхностями и продлить срок службы силового агрегата.

Это интересно: Рейтинг лучших моделей ламп для противотуманных фар

Обзор неисправностей и способы их ремонта

В силу конструкционных особенностей мотор ЗМЗ 406 гнет клапана только при перескакивании цепи. Причем, повреждаются они друг о друга (впускные и выпускные при одновременном подъеме), а не о поршни. При обрыве цепи такой неприятности не случится.

Поскольку устройство ДВС частично скопировано с СААБ, а частично сохранена конструкция ЗМЗ 402, для него характерны неисправности:

Высокие обороты ХХ	1)поломка датчиков 2)нет контакта регулятора ХХ 3)порваны шланги картерной вентиляции	1)замена датчиков 2)восстановление контакта 3)замена шлангов
Отказ цилиндра	1)неисправность ЭБУ 2)выход из строя катушки 3)пробой наконечника свечи 4)поломка форсунки	1)замена блока управления 2)ремонт катушки 3)замена наконечника 4)ремонт/замена форсунки
Неустойчивая работа ДВС	1)подсос воздуха 2)вода в топливном баке	1)восстановление герметичности, замена прокладок 2)слив бензина, просушивание бака
Мотор не запускается	1)выход из строя системы зажигания 2)нарушена подача топлива	1)замена катушки, контакта 2)замена фильтра, клапана редукционного, регулировка фаз, замена топливного насоса

Плюсы и минусы

Отрицательной особенностью силового привода ЗМЗ 406 является низкое качество литья и неудачные технические решения:

высокий расход масла вследствие недоработанной конструкции колец;
низкий ресурс ГРМ привода из-за натяжителя, разборной блок-звезды и громоздкой конструкции в целом.

Расход топлива высокий, но это характерно для большинства моторов грузовиков.

Зато снижены вибрации, головка блока цилиндров не откручивается при эксплуатации, прокладку не нужно постоянно менять, а гайки протягивать. Ремонтопригодность всех узлов высокая, сама конструкция надежная и простая. Пользователь избавлен от необходимости через каждые 20000 пробега регулировать зазоры клапанов.

Впускной коллектор инжектор

Сколько масла заливать в двигатель ЗМЗ 406

Годы выпуска – 1993-2008

ЗМЗ-406 изначально имел конструкцию, оптимизированную для установки современных систем питания и зажигания с микропроцессором. Такие системы были актуальны как для карбюраторных версий (ЗМЗ-406.1 и 4063.10), так и для впрысковых моторов (ЗМЗ-4062.10). У карбюраторных двигателей мощность составляла 100 и 110 л. с. соответственно. ЗМЗ-406 имел передовую конструкцию для российского моторостроения: четыре клапана на цилиндр, электронно-управляемые впрыск и зажигание, гидротолкатели, двухступенчатый цепной привод. Мотор имел жидкостное охлаждение и управляемый топливный впрыск, а также работал на топливе АИ-92. При этом еще был вариант ЗМЗ-4061 для Газели, работавший на А-76. Но его выпускали ограниченным тиражом.

Также читайте: Моторное масло для двигателя Peugeot 207

Бензиновые двигатели 2001-2005

ЗМЗ-406, 2.3 145 л. с., объем масла – 6 литров, допуск и вязкость: API-SJ, SH; SAE 5W-40, 5W-30, 10W-40, 10W-30, 0W-40, 0W-30

Солекс 21073

Одно время было модным устанавливать на «Газель» ДААЗовский карбюратор «Солекс 21073». Карбюратор продавали в автомагазинах даже с переходником в комплекте под ГАЗовский воздушный фильтр, первоначально он предназначался для установки на «Волгу» с мотором ЗМЗ 402. Но мода эта, однако, достаточно быстро прошла. Призванный экономить топливо, «Солекс» быстро засорялся.

Вместо экономии «жрал» топлива еще больше, чем К151Д, при этом машина нормально ехать не хотела. Типичной проблемой в модели «карба» 21073 было засорение жиклера холостого хода на электромагнитном клапане, и при его загрязнении мотор вообще отказывался работать на холостых оборотах – постоянно глох и не развивал мощности.

Описание конструкции ГБЦ

На БЦ, сверху, через прокладку, болтами крепиться головка БЦ. Головка выполнена из сплава алюминия. В ней размещены выпускные и впускные клапаны. На каждом отдельно взятом цилиндре имеются четыре клапана, два выпускных и два впускных клапана. На правой стороне мотора находятся впускные клапаны, а с лева выпускные. В работу клапана приводятся от двух распределительных валов, гидравлическими толкателями.

Наличие гидротолкателей упрощает обслуживание двигателя автомобиля. Так как исчезает необходимость периодической регулировки тепловых зазоров в клапанах. На поверхности гидротолкателя присутствуют отверстия и канавки, необходимые для поступления моторной смазки внутрь толкателя.

В ГБЦ, в клапанные отверстия вставлены направляющие втулки и сёдла клапанов. Внизу ГБЦ выполнены камеры сгорания, вверху расположились опоры валов газораспределительного механизма. На опорах имеются крышки, выполненные из алюминия. Первая крышка по ходу автомобиля, общая для двух первых опор обоих валов. В ней находятся упорные пластмассовые фланцы. Они вставляются в проточки, имеющиеся на шейках валов. Другие крышки опор, проходят обработку вместе с опорами ГБЦ. Поэтому их нельзя менять местами. Все крышки, за исключением первой двойной, пронумерованы. Сверху ГБЦ накрывается крышкой из алюминиевого сплава.

Обслуживание

Схема обслуживания ЗМЗ 406 достаточно простая. Мотор, неприхотливый к расходным материалам. В силовой агрегат помещается 6 литров моторной масла, но для смены потребуется всего лишь 5-5,5 литра. Масляный фильтр подходит, как на Газель, так и на Волгу. Рекомендуемый интервал ТО составляет 15 000 км пробега. Но, для того, чтобы увеличить ресурс, рекомендуется проводить обслуживание на 12 000 км, если транспортное средство эксплуатируется на бензине, и спустя 10 тыс. км — для газа.

Карта технического обслуживания ничем не отличается от 406-го, и выглядит примерно так:

1000-2500 км или ТО-0: замена масла и масляного фильтра.
8000-10000 км — ТО-1: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, топливного топлива.
25000 км — ТО-2: замена масла, масляного фильтра.
40000 км — ТО-3: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, регулировка клапанов.
55000 км — ТО-4: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
70000 км — ТО-5 и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 50000 км пробега — замена цепи ГРМ.

При проведении планового технического обслуживания выполняется замена смазочной жидкости и фильтров. Каждые 65-70 тыс. км необходимо менять ремонтный комплект ГРМ. На ЗМЗ 4062 устанавливается цепь и башмак, а также ведущая и приводная звёздочки.

Каждое второе техническое обслуживание требует проверки систем, таких как клапанный механизм, состояние электронного блока управления силовым агрегатом, а также работоспособность датчиков. Регулировка клапанного механизма проводится спустя 50 000 км, или раньше по необходимости.

Зачастую к 70 000 выходят со строя гидрокомпенсаторы, которые нужно менять все вместе, поскольку неизвестно, когда со строя выйдут работоспособные. Смена прокладки клапанной крышки выполняется каждые 40 000 км пробега или при образовании течи с под неё.

Варианты тюнинга мотора

Изначально двигатель ЗМЗ 406 позволяет увеличить мощность собственными силами до 200 – 250 л. с. Для этого используется механический тюнинг:

установка фильтра нулевого сопротивления;
снижение температуры воздуха во впускном тракте;
замена штатного карбюратора К-16Д Солексом (необходима регулировка винтами качества/количества).

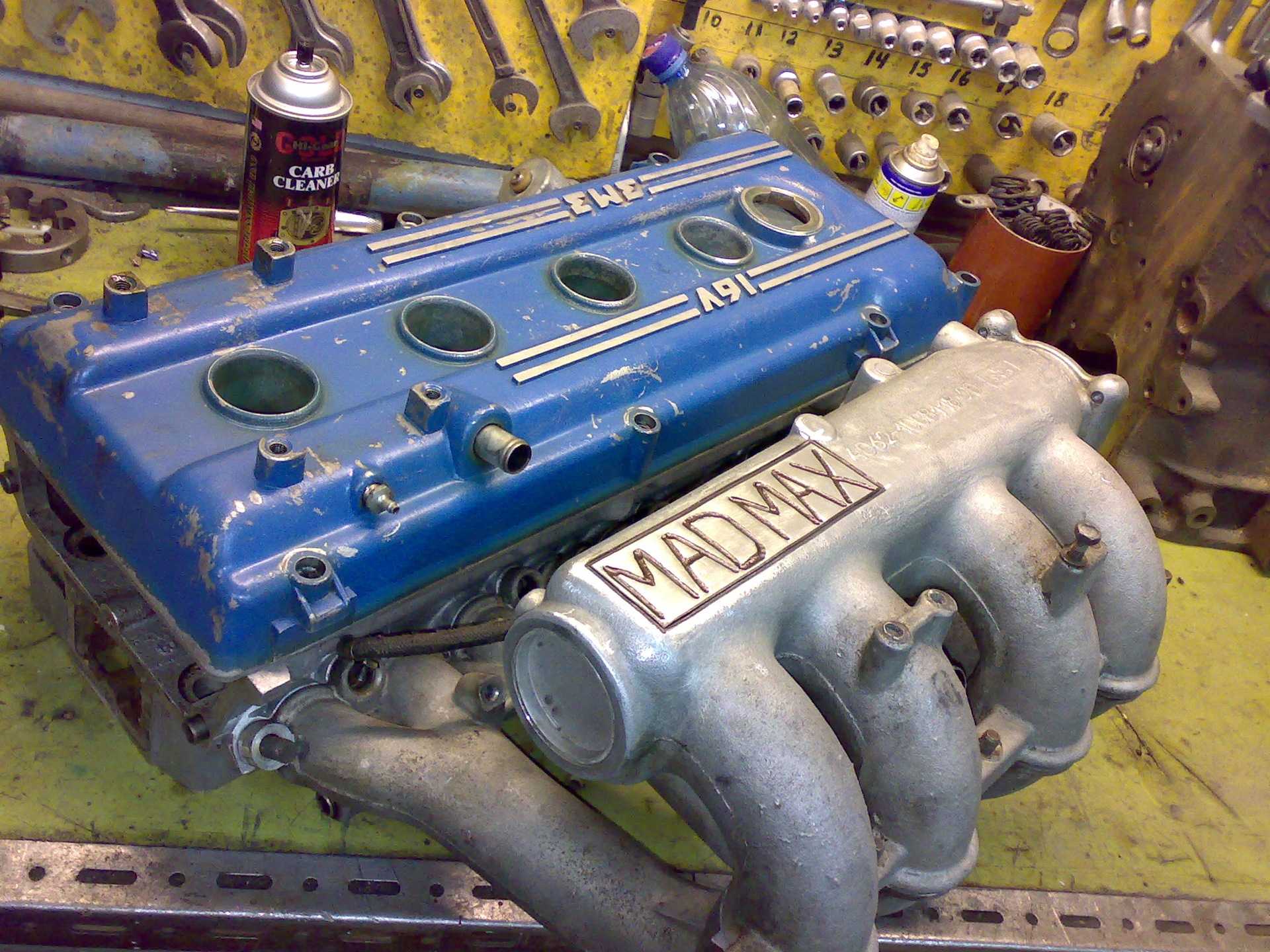

Тюнинг ЗМЗ 406

Таким образом, инжекторная модификация ЗМЗ 4062.10 и карбюраторные версии 4061.10, 4063.10 разработаны на основе шведского движка серии Н для грузовиков и представительского класса авто. Допускается тюнинг, прежде всего, для увеличения крутящего момента.

Тюнинг двигателя

Тюнинг ЗМЗ 406 – это способ изменить выходные данные. Очень многие водители ищут пути повышения показателей своих автомобилей.

Кого-то не устраивает имеющаяся мощность, других смущает прожорливость мотора, третьи просто желают отличиться, выбирая ту или иную опцию, которую хотят оптимизировать.

Первое, чем занимаются специалисты по силовым установкам – это повышение мощности:

Можно просто расточить цилиндр и использовать поршни большего диаметра. Но этот путь чреват снижением прочности блока.
Чаще идут другим путем – форсируют увеличивая подачу воздуха за счет турбин с механическим приводом или используя турбонаддув.

Первый путь проще, но следует учесть, что требуется создать механизм с высоким передаточным отношением – обороты турбины находятся на уровне 10-15 тысяч оборотов в минуту. Такой привод, форсируя мотор, создавая тюнинг ЗМЗ 406, выполнить трудно. Чаще идут по пути использования турбокомпрессора.

Турбокомпрессор для работы использует энергию отработавшего газа. ЗМЗ 406 турбо на выхлопной части устанавливается вход для газа в систему турбонаддува. На одном валу с турбиной имеется и компрессор, который нагнетает чистый заряд воздуха в цилиндры двигателя ЗМЗ 406. Наполнение растет. Пропорционально увеличивается цикловая подача топлива, что ведет к увеличению количества рабочей смеси в цилиндре, а, соответственно, растет и давление газов, что ведет к росту крутящего момента. Далее растет и мощность.

В теории ДВС изложено, что рост мощности при турбонаддуве сопровождается и снижением удельного расхода топлива. ЗМЗ 406 тюнинг таким способом позволяет улучшить не только динамику авто, но и улучшить его экономичность.

В восьмидесятые годы прошлого столетия прорабатывалось еще одно направление наддува – это динамический наддув, суть которого сводилась к подбору параметров впускной системы так, чтобы частота пульсаций потока воздуха на впуске соответствовала резонансной частоте самой системы.

Предлагались математические модели, позволяющие рассчитать оптимальные диаметры и длины системы впуска. Ряд специалистов устанавливали и механические резонаторы, которые посредством специальных мембран передавали импульсы из системы выпуска в систему впуска. Такой путь позволяет не изменять двигатель 406 кардинально, но в то же время добиваться повышения мощности и снижение удельного расхода топлива.

Газель

Модель змз 40524.10 — это известный всем карбюратор газель. Марка автомобилей — “Газель” является одной из самых популярных и доступных в России грузовиков, которые изначально предназначались для перевоза не сильно больших грузов. Из-за огромного количества таких машин рассмотрим несколько нюансов разных систем газелей. Например, микропроцессорная система зажигания, которую устанавливают на 406 модель.

Если водитель утверждает, что его автомобиль издаёт некие хлопки, рывки и теряет свою мощность. В таком случае должна проверяться система питания, двигатель и система зажигания. Газовым анализатором не во время работы 1-ой и 2-ой камеры, отсечки, обогащении и за время холостого хода проверили карбюратор и не находим никаких нарушений. Дальше проверяют двигатель. При проверке компрессии никаких неполадок не было выявлено, но на следующий раз были обнаружены отклонения от нормы. Был сделан вывод, что не понравившиеся водителю рывки и хлопки были из-за прыжка зубьев верхней цепи.

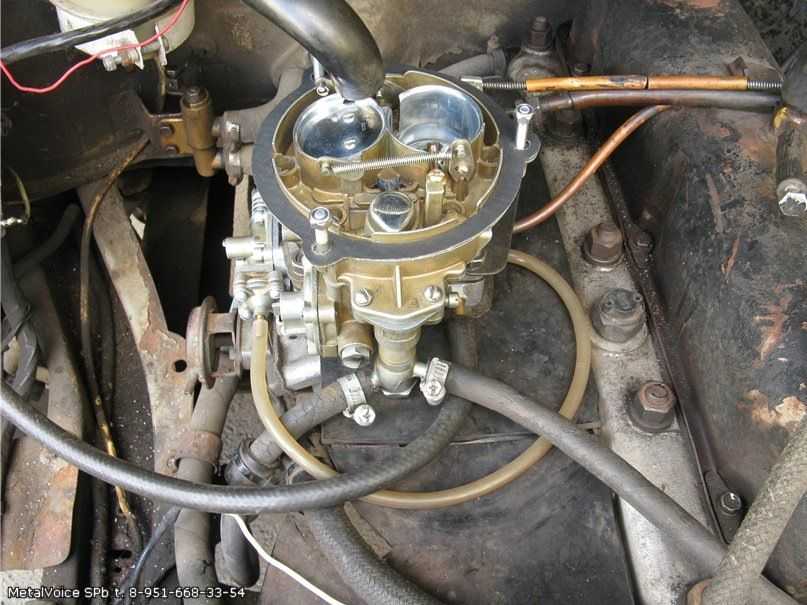

Карбюратор змз 406 серии

Что делать при потере мощности газели?

С самого начала нужно выполнить проверить, как функционирует диагностическая цепь и бортовая система диагностики, потому как во время активирования режима изображения хода должен получаться код нарушения функционирования — 12. Для произведения считывания кода должен быть замкнут 10-ый и 12-ый контакты колодки диагностики. При помощи тостера диагностики производятся замеры параметров датчиков двигателя и тогда они сравниваются с типичными значениями средних двигателей. Самой распространённой причиной уменьшения мощности автомобиля является загрязнение трубки, которая соединяет впускной коллектор и датчик давления.

Система зажигания газели

Микропроцессорная система зажигания воспламеняет рабочую жидкость в цилиндрах и устанавливает необходимый угол опережения зажигания автомобиля для всех режимов двигателя. Система зажигания выполняет функцию регуляции работы экономайзера принудительного хода вхолостую. Благодаря системе зажигания функционирование двигателя становится более экономичным, контролируется соблюдение всех норм токсичности выходящих газов, происходит исключение детонации и повышение мощности автомобиля. Если сравнивать классическую систему с этой, то эта система зажигания является намного надёжней и долговечней. Здесь могут износиться только свечи зажигания.

Как работает режим диагностики?

Во время включения системы зажигания, начинает светиться сигнализатор. В тот самый момент начинает работать система диагностики. Если всё система исправна, то лампочка перестаёт светиться, а в обратном случае она продолжает гореть. То есть потухший сигнализатор говорит о том, что система зажигания абсолютно исправна.

Карбюратор змз 406 серии

Почему двигатель 406 иногда не заводится во время заморозка?

Самые распространённые причины, по которым не заводится двигатель 406:

Некачественное масло;
Недостаточно мощный аккумулятор, что не позволяет заводится двигателю;
Неисправный стартер;
Разрегулированная система зажигания;
Некачественный бензин;
Нарушение подачи бензина.

Как произвести регулировку карбюратора?

Отсоедините шнур привода воздушной заслонки;
Снимите воздушный фильтр и крышку карбюратора;
Проверьте уровень поплавковой камеры, он должен быть ниже 3-х сантиметров от краёв;
Снимите пробку с поплавочной тяги;
Убедитесь в герметичности клапана уплотняющего кольца;
Установите верхнюю часть карбюратора;
Установите трос воздушной заслонки и воздушный фильтр;
До самого конца вкрутите винтик по настройке хода вхолостую, выкрутив его на пять оборотов. Такие же действия проведите с винтом качества, но уже выкручивайте его на три оборота;
Запустите силовой агрегат;
Позвольте ему нагреться до 90⁰;
Вращением винта эксплуатационного регулирования выберите частоту вращения коленчатого вала, около 700-от оборотов в минуту;
Нажмите педальку акселератора и быстро отпустите. В случае заглушения мотора повысьте частоту;
Заедьте в автосалон и отрегулируйте СО и СН мотора.

Источники

autodont.ru/dvigatel/carburettor/obzor-karbyuratora-zmz-406-serii
zen.yandex.ru/media/carshistory/neubivaemyi-istoriia-uspeha-dvigatelia-zmz406-5cbb4663a56d7d00aec0825e
drive2.ru/l/9285154/
wikers.ru/engines/gaz/dvigatel-zmz-406.html
avtodvigateli.com/marki/zmz-406-karbyurator.html

История создания ЗМЗ 406

Двигатель Заволжского завода под номером 406 начинает свою историю с самого конца восьмидесятых годов. На этапе проектировки мотора было ясно, что силовой агрегат станет перспективным изобретением. Этот вывод можно было смело делать учитывая передовые тенденции моторостроения, которые закладывались в его создание.

Последними достижениями в моторостроения на то время считались:

электронное управление процессами, происходящими в силовом агрегате;
шестнадцати клапанная ГБЦ;
установка инжекторный системы, для питания ДВС;
использование чугунного блока, предполагало длительный ресурс ДВС, учитывая две ремонтных расточки для цилиндров и коленвала на три размера.

Первый опытный экземпляр был собран в 1989 г., тогда Заволжский моторостроительный и Горьковский автомобильный находились в тесном сотрудничестве. ГАЗ предполагал получить новый двигатель, для перспективной, новой модели Волги — Газ 3105.

Накануне 1991 года мотор претерпел все мыслимые и немыслимые испытания. Он был полностью готов к серийному производству. Но шёл 1991 год, распад страны и развал экономики уже нельзя было предотвратить. С большими трудностями, в тяжелейших экономических условиях в 92 году Горьковский завод направил опытную партию моторов в ОПП.

Через год началась сборка моторов мелкими сериями. А уже в 1994 году 406 двигатель получил прописку на Газ 3102 Волга. А ещё через год этот движок устанавливался на ГАЗЕЛИ. Нужно отметить, что двигатели тех лет имели карбюраторные, а не инжекторное питание. В том же 1995 г., Заволжский завод производит несколько опытных образцов ЗМЗ 406 с инжекторным типом питания.

К концу 1996 г., сборка ЗМЗ 406 переноситься на главный конвейер. В 1997 г., начинается полномасштабное серийное производство нового ДВС. Параллельно с работой главного конвейера, работают инженеры и проектировщики. Они рассматривают разные модернизации двигателей. В следствии их работы, вскоре появляться модернизированные силовые агрегаты ЗМЗ 409 И ЗМЗ 405.

Особенности конструкции

Конструкция газораспределительного механизма

Натяжитель цепи ГРМ

Электросхема ГАЗ-3110 с 402 и 406 инжекторным двигателем

Электрическая схема автомобиля ГАЗ 3110 особой сложностью не отличается, но она может быть разной в зависимости от типа устанавливаемого двигателя. Схема ГАЗ 3110 с установленным двигателем ЗМЗ 406 несколько сложнее, так как она оснащена электронной системой управления двигателем.

Схема системы зажигания двигателя ГАЗ 3110

Электрооборудование ГАЗ 3110

Как и в любом автомобиле, в электросхеме ГАЗ 3110 есть автомобильная проводка с разъемами, различные реле и датчики, предохранители, приборы, а также источники и потребители энергии. Источниками энергии являются генератор и аккумулятор, к потребителям относятся:

Стартер;
Схема конструкции стартера для Газ 3110
Моторчики печки и стеклоочистителя;
Звуковые сигналы;
Приборы освещения;
Элементы системы зажигания;
Магнитола, сигнализация, а также другие потребители, установленные пользователем.

На Волге 3110 установлен электронный спидометр. Следует отметить, что на предыдущей модели ГАЗ 31029 спидометр оснащался механическим приводом (тросиком). Также в отличие от 31029 на модели 3110 появился тахометр.

Но на ГАЗовской машине сразу заработать новое устройство без проблем не может, и поэтому со спидометром и тахометром возникали различные неполадки.

У тахометра в первых моделях отмечалась следующая недоработка – стрелка прибора дрожала, показывая количество оборотов. В дальнейшем производитель довел прибор до ума, а владельцам первых авто приходилось своими руками устранять недоделки – впаивать в схему тахометра дополнительный резистор.

Тахометр от Волги 3110

Генератор

Генератор предназначен вырабатывать ток, столь необходимый для питания всех потребителей электроэнергии в автомобиле. В зависимости от модели двигателя, генераторы на «Волгу» устанавливались разные. Мотор ЗМЗ 402 комплектуется генератором на 65 Ампер, а вот у ДВС ЗМЗ 406 мощность генераторов различная, и ток они тоже вырабатывают разный – от 72 до 120 Ампер. Основные производители электрооборудования для «Волги» – «СтартВольт», «Прамо», LKD, КАТЭК, «Динамо».

Стартер

С помощью стартера запускается двигатель, и от того насколько он исправен, зависит, поедет автомобиль или нет. Для моторов 3110 стартеры выпускают многие производители, и они также различаются по мощности.

Так выглядит стартер для автомобиля Волга 3110

Блок предохранителей

На автомобиле ГАЗ 3110 блок предохранителей находится на панели приборов со стороны пассажира. Устроен он чрезвычайно просто – представляет собой две колодки с плавкими предохранителями на 10,15 и 20 Ампер.

Так выглядит блок предохранителей для ГАЗ 3110

Система зажигания

Системы зажигания моторов ЗМЗ 402 и ЗМЗ 406 совершенно разные. В карбюраторном 402-ом моторе присутствуют трамблер, коммутатор и катушка зажигания, а на 406-ом зажиганием управляет электронный блок.

На ЗМЗ 406 трамблера и катушки с коммутатором нет, зато есть различные датчики – распредвала, коленвала, расхода воздуха, дроссельной заслонки, холостого хода.

Неисправности электрооборудования

«Волги» никогда не отличались особой надежностью, и электрооборудование на машине далеко не идеальное по качеству. Какие в основном неисправности электрической части встречаются на ГАЗ 3110:

Электрическая схема стеклоочистителя Волги 3110

На 406-ом моторе:
- часто «летит» генератор, не всегда его хватает и на 50 тыс. км;
- не слишком надежен блок управления двигателем;
- часто выходит из строя ДМРВ отечественного производства;
- не отличаются высоким качеством датчик фаз – из-за него увеличивается расход топлива.
На 402-ом двигателе:
- Перегреваются и выходят из строя коммутаторы;
- Катушка зажигания не лучшего качества, недаром автовладельцы с собой в запасе возили коммутатор и катушку в багажнике авто.

Электропроводка тоже нередко подводит хозяев 3110 – ненадежные контакты могут быть в любом соединении. Случаются из-за проводки и пожары в моторном отсеке, правда, чаще виноваты в этом сами автовладельцы. Если под капотом грязь и масло, а с топливных шлангов подтекает бензин, никакая машина не выдержит такого халатного обращения с ней.

Электропроводка на автомобиле ГАЗ 3110

Система смазки ЗМЗ 406

Моторная смазка, находящаяся в поддоне картера, через масло приёмный сетчатый фильтр забирается шестеренчатым насосом и под давлением перемещается в масляный фильтр, где удаляются даже самые мелкие примеси. После очистки масло поступает в каналы коленвала. Далее прокачивается внутри шеек коленвала, где обеспечивает надёжную смазку трущихся деталей. Далее, под давлением, через канал в шатуне, масло смазывает палец поршня и часть масла попадает на днище поршня, тем самым охлаждая его. Выполнив свою задачу, моторная смазка стекает в поддон картера и процесс смазки повторяется снова.
