Самостоятельная замена ремня грм golf 3: пошаговая инструкция, фото и видео

Для чего нужен ремень ГРМ?

ГРМ достаточно сложный в конструктивном плане узел. В его основе заложен распределительный вал, находящийся в ГБЦ. С его помощью происходит толкание впускных и выпускных клапанов. Клапана в свою очередь обеспечивают подачу горючей смеси в цилиндры мотора, а также способствуют удалению газов из системы автомобиля. Работа распредвала возможна благодаря наличию в системе коленвала. Таким образом, механическое усилие от второго к первому передается с помощью приводного ремня.

Сбой в работе привода распределительного вала приведет к нарушению процесса газообмена в цилиндрах. Двигатель не сможет нормально функционировать, а это чревато серьёзными последствиями для главного силового агрегата

Ремень подвержен температурным и механическим воздействиям, вполне логично, что рано или поздно он износится. Он растягивается, на его поверхности образуются трещины, что негативно сказывается на работе всей системы. Его проскальзывание скажется на функционировании клапанов: они перестанут открываться в момент, соответствующий тактам работы мотора. Но куда опасней обрыв резинотехнического изделия. Во время обрыва бездейственным остается газораспределительный механизм, следовательно, клапана не закрываются до момента подъёма поршня, происходит удар, после которого гнутся сами клапана, образовываются дефекты на поршне.

Возможные поломки и их причины

Владельцам автомобилей Фольксваген Гольф следует обратить внимание на ряд следующих проблем, которые часто встречаются после выполненной замены роликов натяжения ремня ГРМ:

Симптом 1: неполадки в работе генератора.

плохая натяжка ремня;
поломана пружина внутри ролика, которая регулирует его натяжение.

выполнить регулировку натяжения ремня;
заменить натяжитель ремня ГРМ если в нем сломана пружина.

Симптом 2: треск при работе ремня.

Причина: изношена гладкая поверхность ролика, в следствии чего на ней появились зазубрены. Во время того, как ремень движется по такому ролику создается звук треска.

Способ решения: выполнить замену ролика целиком, так как стоимость отдельного его компонента может перекрывать стоимость всего ролика в сборе.

Симптом 3: лопнула наружная сторона ремня системы ГРМ.

Причина: во время технических работ ремень был установлен в обратную сторону вращения. Тут стоит учесть, что на большинстве ремней есть специальные выгравированные метки, по которым автовладелец может ориентироваться во время его установки. Если автомобилист установил ремень против движения зубцов на нем, то в большинстве случаев он будет лопаться.

Способ решения: выполнить замену ремня ГРМ, и проверить верность его установки согласно указателям на нем.

В завершении хотелось бы отметить, что несмотря на ряд сложностей при замене комплектующих системы ГРМ, автомобили модели Гольф достаточно надежны. При своевременном техническом обслуживании, данные автомобили прослужат своим владельцам не один десяток лет.

Самостоятельная замена ремня ГРМ golf 3: пошаговая инструкция, фото и видео

На каждом автомобиле через определённый интервал пробега необходимо производить замену ремня ГРМ. В среднем замену ремня ГРМ делают через 80-90 тыс. км. Следует серьёзно отнестись к замене этой детали, потому как разрыв ремня может привести к загибу клапанов, подробнее о последствиях обрыва ремня ГРМ можете ознакомится в нашем блоге. В данном фото отчёте производится замена ремня ГРМ и водяной помпы на автомобиле Volkswagen Golf III с мотором 1.6 AEE.

На автомобилях Volkswagen Golf третьего поколения слабым местом является не сам ремень, а ролик натяжителя. Иногда трескается наружная обойма, что приводит к обрыву ремня и очень дорогим последствиям. Также рекомендуется с заменой ремня ГРМ, производить замену водяного насоса (он же водяная помпа). Что мы и будем освещать в данном фото отчёте.

Внимание. После замены водяной помпы не забудьте залить антифриз и дать поработать двигателю до включения вентилятора охлаждения радиатора, чтобы удостоверится в том, что в системе нет воздушных пробок

Когда привод нужно менять

Предназначение узла ГРМ – своевременное вспрыскивание смешанного с воздухом топлива в цилиндры мотора и выхлоп газов.

(схематическое изображение ГРМ)

Все эти действия происходят при помощи клапанного механизма. А работает он так: клапаны закрываются при достижении поршнями положения ВТМ. При этом в камере сгорания образуется нужное давление. Ременный привод служит для того, чтобы придавать синхронности движению валов. Коленвал за один цикл прокручивается 2 раза, а распредвал – 1 раз.

Если допустить, что ремень оборвется, то распредвал тут же остановится, а коленвал продолжит вращаться из-за работы маховика. Поршни будут находиться в движении, закрытие клапанов не успеет произойти, в результате этого поршни сталкиваются с клапанами, загибая их. После этого двигатель придется серьезно ремонтировать.

(погнутые клапаны)

Но от столкновения страдают не только клапана, поршни тоже могут получить определенные повреждения

Вот поэтому очень важно вовремя проводить диагностику состояния узла ГРМ. Ремень необходимо менять вовремя, не дожидаясь когда он оборвется во время движения

А сейчас подробнее о причинах, следствием которых может стать обрыв ременной передачи:

Из коленвала может протекать смазка. В этом случае нужно заменить сальник, так как рабочие жидкости разъедают ремень. Сделан он из резины, и хотя она очень хорошего качества, но все же разрушается под химическим воздействием.
Некачественный расходник

Очень важно покупать расходные материалы только в проверенных торговых точках. На рынке продается очень много подделок

Фирменный ремень можно определить по маркировке на его внутренней стороне
Попросите продавца дать вам сразу несколько ремней и обратите внимание на цифры внутри ремня. На каждый расходник должны быть нанесены разные цифры
Если на всех ремнях они одинаковые, значит вам предлагают купить подделку.
Если водяной насос стал заклинивать, вполне возможно, что ремень скоро оборвется. Чтобы этого не произошло, водяной насос придется отремонтировать или заменить.
Если валы начали заклинивать, это тоже может привести к обрыву ремня. Кстати, для этого достаточно заклинивания одного вала.
Это же касается и роликов. Проверяем натяжной ролик. Он может открутиться, иногда на нем появляется люфт. Все это в конечном итоге может привести к обрыву ременной передачи.

На Фольксваген Гольф рекомендуется совершать замену ременной передачи через 70 000 км. Но износиться данный расходник может и значительно раньше в следствие следующих причин:

Плохие условия эксплуатации автомобиля. Если вам часто приходится ездить по ухабам, если машина испытывает перегрузки и эксплуатируется при очень низких температурах, все это в конечном итоге приведет к преждевременному износу некоторых расходников, в частности – ремня.
Экстремальное вождение. У лихачей расходные материалы изнашиваются гораздо быстрее. Помните об этом.
Натяжение привода. Ремень должен иметь оптимальную натяжку. Его нельзя перетягивать, провисание также не допускается.
Качество изделия. Некачественные ремни выходят из строя очень быстро.
Неправильная установка. Если вы установите ремень неправильно, он износится быстрее. Кстати, снимая ремень не для замены, устанавливайте его в том же направлении движения. Зубцы уже успели приработаться, и обратная установка ремня негативно скажется на их состоянии.
Долгая эксплуатация. Если расходник вырабатывает свой ресурс, его нужно менять. Это аксиома. В противном случае ремень порвется тогда, когда вы этого не ожидаете.

Вот почему так важно диагностировать состояние расходных материалов. Делать это нужно хотя бы через 20 000 км

Ремень сцепляется с шестернями при помощи зубцов. Сделан он из качественной резины, которая не поддается коррозии, но все же служит ременная передача намного меньше цепи. Ремень выполняет функцию привода насоса для подачи масла. Это придает ему дополнительные нагрузки, что также становится причиной преждевременного износа. Замену ремня нужно производить при обнаружении на нем следующих дефектов:

поверхность покрылась трещинами;
зубцы стерлись;

бока потрепаны и видны отдельно торчащие нити;
материал начал расслаиваться.

А вот что нужно обязательно делать для того, чтобы не допусти обрыва ременной передачи:

Регулярно проводить диагностику состояния ремня и менять его при первой необходимости.
Совершать замену расходников, руководствуясь инструкцией.
Не устанавливать расходники, купленные с рук.
Правильно эксплуатировать автомобиль.

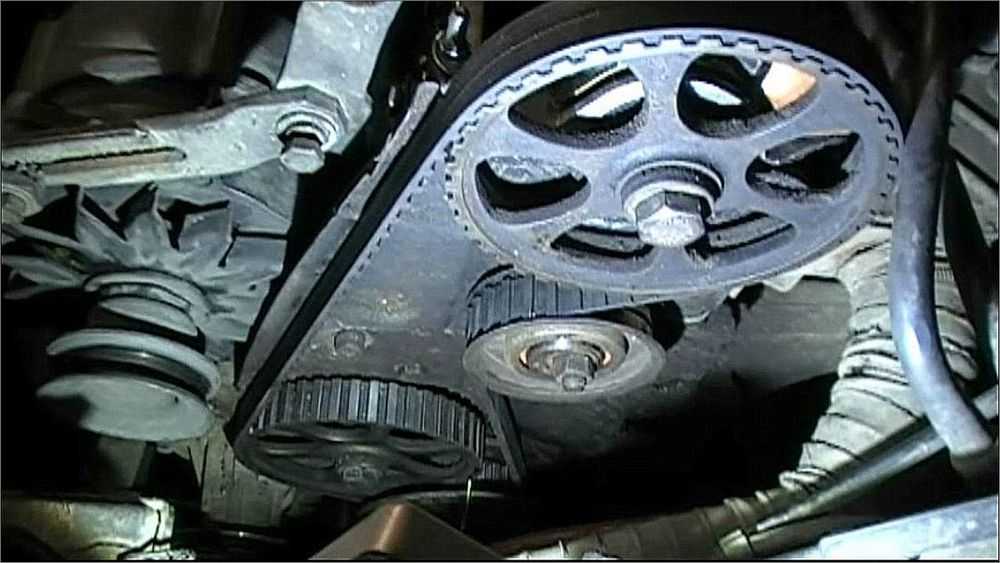

Замена ремня ГРМ Golf3

Но на самом деле вдруг кто то до вас там был и поставил его на оборот, то лучше сразу скиньте крышку вначале и посмотрите как он расположен когда двигатель в ВМТ что бы потом не бегать в панике и не пытаться его выставить.

Далее берём ключ на 19 или головку с трещёткой снимаем машину со скорости, и проворачиваем распредвал и соответственно весь механизм пару раз во избежании казусов, он должен крутиться трудновато так как компрессия что бы облегчить этот процесс можно выкрутить пару свечей. Провернуть двигатель несколько. Затянуть нижний, затем верхний моновпрыск фольксваген гольф 3 грм замена генератора моментом 25 Н-м.

Снятие и установка с усилителем рулевого управления 1. Снять крышку поликлинового ремня.

Замена ремня грм на Гольф 3 1.6 Abu

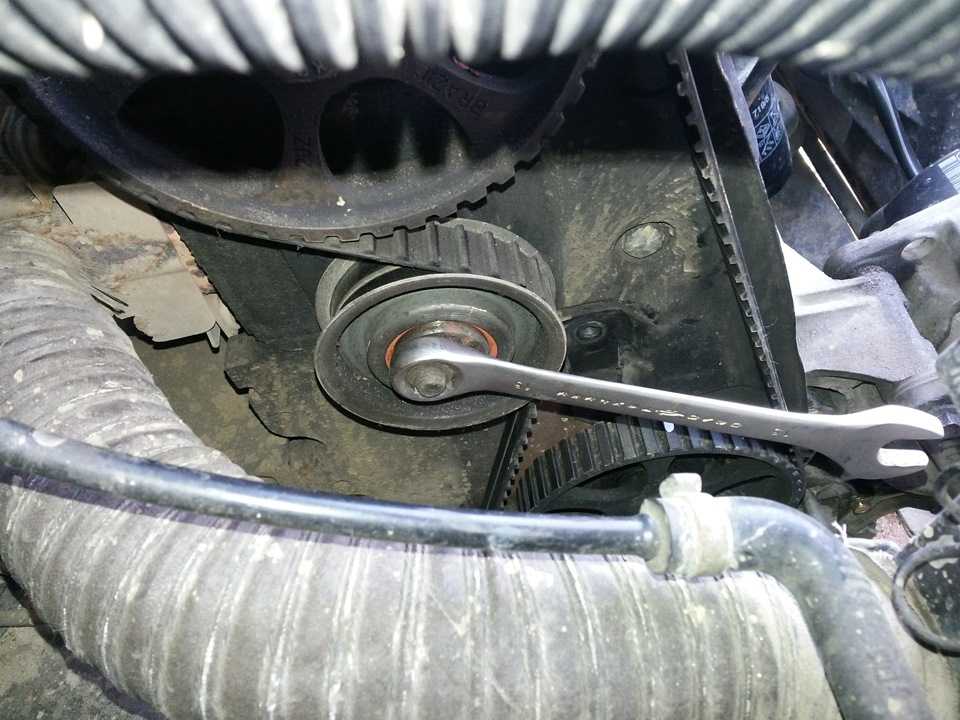

Отвернуть болт натяжного ролика, используя гаечный ключ, в направлении стрелки. Снять ремень.

Установка выполняется в обратной последовательности. Выкрутить крепёжные болты 1 и 2 генератора не менее чем на 1 оборот.

замена ремня ГРМ на моторах 1,8

Для удобства последующей сборки можно сделать метки между шестернёй коленвала и промвала теперь можно открутить гайку крепления ролика натяжителя снять ремень, снять ролик. Но не торопитесь ставить обратно новые. Моновпрыск фольксваген гольф 3 грм замена из причин преждевременного выхода ремня из строя — попадание на него масла.

А попадать оно может из трёх передних сальников если очевидны следы подтёков масла, сальники необходимо заменить. А для этого нужно откручивать болты крепления шестерёнок.

Можно воспользоваться фирменным фиксатором если его нет в вашем арсенале, не беда. Вдавить сальник в головку блока, но не до конца. Забегая вперед сказу, что мне повезло, наверное — я как поставил с первой попытки ремень, так ничего больше и не менял, не переставлял: Технология установки нового ремня выглядит вкратце так: Гаечным ключем на М14 выставить правильно верхний шкив моновпрыск фольксваген гольф 3 грм заменаа колесом — нижний коленвала, там тоже меткиотпустить болты фиксации натяжного ролика, потом попытаться поставить новый ремень ГРМ на место: Красной стрелочкой обозначено то, что мешает поставить ремень — ушки крепления защитного кожуха ремня.

Не убирая их — никак. А убираются моновпрыск фольксваген гольф 3 грм замена, оказывается, просто, но для этого нужно залезть под машину, подстелив коврик даже «яма» не нужна, не то что подъемник! Снизу сначала нужно снять защитную пластину она защищает ремень от брызг, держится на одной гайке М10 и двух шурупах, второй в кадр не попал: Далее, снимается крепление этих ушек — два болта М10 или М12, не помнюлучше всего их откручивать «трещеткой» с удлинителем.

На фото один болт уже откручен: А дальше — все просто: Не фиксируя натяжной ролик — прокрутить за колесо мотор, убедиться, что все на месте, зафиксировать ролик, завести машину

Самостоятельная замена ремня ГРМ Golf 3: пошаговая инструкция, фото и видео

Шкив коленчатого вала Откручиваем крепежный болт, чтобы снять нижнюю крышку ГРМ. Далее выставляются все метки.

Метка на шкиве коленвала должна совпадать с меткой на крышке ГРМ. Метка на распредвале совмещается меткой на защитном кожухе. В фотоотчете видно, как должны быть выставлены метки. Убедиться в правильности выставления меток можно открутив пластиковую пробку на картере сцепления.

Откроется смотровое окно, в котором видно маховик. Риска или нолик на маховике должна совпадать с моновпрыск фольксваген гольф 3 грм замена выступом на корпусе коробки. С помощью приспособления фиксируем шестерни распределительного вала.

Фиксируем шестерни распределительных валов Ослабив натяжной ролик, снимаем зубчатый ремень ГРМ. Сняв ремень, нужно проверить сальники валов, если они пропускают масло, их нужно поменять.

Далее нужно отмыть все поверхности от грязи и масла и протереть чистой сухой тряпкой. Смотрим метки если всё отлично то берём ключ натяжки ремня подходит от жигулей.

Вставляем ключ на 15 и закручиваем гайку и держим ключ натяжки что бы ролик не ослабился.

Volkswagen Golf GTI 1992 — самостоятельный ремонт

Всего спереди три сальника, все одинакового размера. Для замены сальника КВ. Оптимальней всего пользоваться пневмоиинструментом. Если его нет, КВ опять же надо зафиксировать с помощью рук товарища, большой отвёртки и маховика. Потом в руки берётся болшооой нет, не такой, а ещё больше вороток, и так же, резким движением, пробуете сдёрнуть болт. Как и большинство болтов, он держится на моменте затяжки, и после страгивания крутится чуть ли не пальцами. Но тут могут быть нюансы.

Момент затяжки велик, плюс используется блокиратор резьбы, плюс возраст Зачастую при страгивании, когда уже в душе орут фанфары, страдает шпонка, фиксирующая шестерню относительно КВ. Поэтому перед началом надо или запастись новой шестернёй, или убедиться, что в ближайшем магазине она есть.

За десятилетнюю практику болт ломался всего один раз.

Замена ремня ГРМ и помпы на Гольф 3

201 36 199k

Рекомендуем смену ремня производить раз в 80-90 000 км. Причём в этих моторах слабым местом является не сам ремень, а ролик натяжителя. Иногда трескается наружная обойма, что приводит к обрыву ремня и очень дорогим последствиям.

Так же рекомендуем заодно поменять и водяной насос. И не потому, что у них разрушаются подшипники, или начинают течь. А потому, что на оригинальных помпах крыльчатка пластиковая, и нередко отрывается от приводного вала.

Не оригинальные помпы бывают с металлическими крыльчатками.

Снимаем верхний кожух ремня ГРМ;

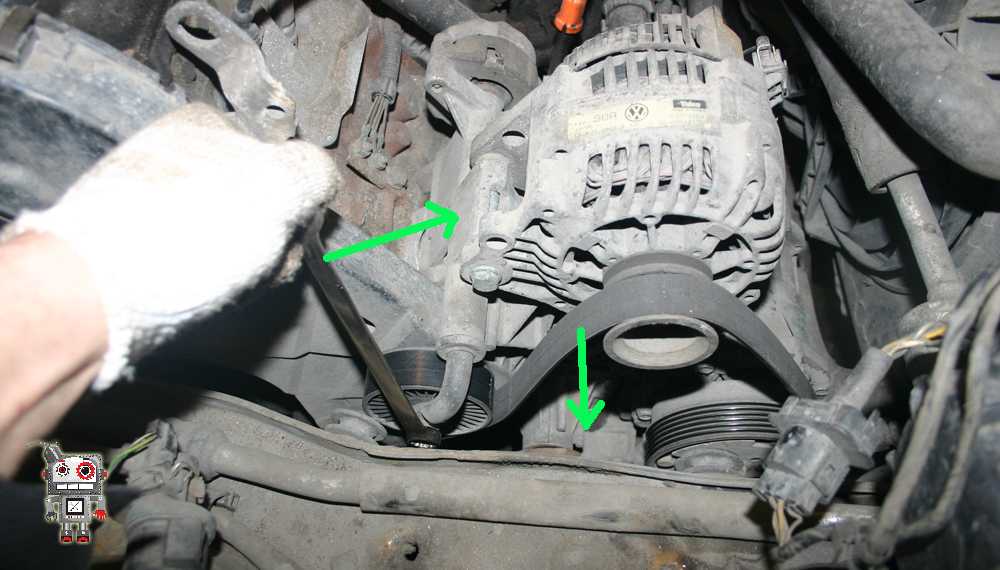

Ключом на 15 ослабляем ролик натяжения ремня генератора, и снимаем ремень.

Выставляем фазы ГРМ по меткам.
Метку на шестерне распредвала совместить с выступом на кожухе ремня

Метку на шкиву привода ремня генератора совмещается со вторым выступом на нижней части кожуха.

Откручиваем шкив привода ремня генератора. 4 болта с внутренним шестигранником на 6. Предварительно как следует очистив углубления, что бы не сорвать грани.

Снимаем шкив. Откручиваем ролик натяжения генератора и снимаем его, что бы получить доступ к болтам крепления кожуха

Отвинчиваем оставшиеся болты крепления кожуха, снимаем;
Отпускаем ролик натяжения ремня ГРМ;

Если замена помпы входит в программу, необходимо снять внутреннюю часть кожуха. А для этого – открутить шестерню распредвала;
Но сначала прокручиваем коленчатый вал за центральный болт, против часовой стрелки, градусов на 30. Что бы избежать случайно встречи клапанов с поршнями;

Проще всего открутить болт шестерни распредвала пневмоинструментом.

Если в вашем арсенале нет такого, открутите 3 болта крепления клапанной крышки, и снимите её;

Затем вставляем деревянную ручку молотка между кулачком распредвала и головкой блока.

Удерживая её, откручиваем центральный болт.

Снимаем шестерню. Откручиваем болты крепления кожуха.

Откручиваем два болта крепления помпы.

Вытаскиваем кожух.

Обычно помпа, которую давно не трогали, очень прочно срастается с блоком.

Что бы её вынуть, для начала попробуйте прокрутить, постучав по верхнему уху. Без фанатизма.

Затем монтировкой или большой отвёрткой можно помпу уже окончательно вынуть.

Имейте ввиду, что помпа -самая нижняя точка в рубашке охлаждения, и оттуда обязательно польется антифриз (в заранее подставленную тару). — Течь он будет по грязному блоку, поэтому заливать обратно не стоит. Лучше заранее купить новый.

Имейте ввиду, что помпа -самая нижняя точка в рубашке охлаждения, и оттуда обязательно польется антифриз (в заранее подставленную тару).

Течь он будет по грязному блоку, поэтому заливать обратно не стоит. Лучше заранее купить новый

Вставляем новую. Надеваем внутреннюю часть кожуха, наживляем и затягиваем болты.

Надеваем шестерню распредвала, смазав болт «блокиратором резьбы» (если только заранее не куплен новый болт)Затягиваем, фиксируя вал тем же способомНадеваем новый натяжной ролик

Необходимо обратить внимание, что бы «U» образная вилка зафиксировалась на головке болта (болт крепления передней крышки)

Проверяем ВМТ на распредвалу.

Коленчатый вал крутим по часовой стрелке до ВМТ. В отсутствии кожуха и шкива генератора можно пользоваться следующими метками: на шестерне это срез на одном из зубов

И выступ на передней крышке двигателя.

Выставив ВМТ на обоих валах, надеваем новый ремень, и Г-образным шестигранником крутим ролик по часовой стрелке до тех пор, пока указатель не встанет вырезе ответной части.

Сделав несколько оборотов коленвала вручную, проверить совпадение меток на валах, и проконтролировать индикатор натяжения ремня на ролике. При необходимости подкорректировать.

Дальнейшая сборка в обратной последовательности: кожух, шкив, ролик натяжения генератора, ремень генератора.

Очень аккуратно затягивать болты клапанной крышки, так как из-за своей конструкции они очень легко обламываются

Инструкция по замене ремня ГРМ на Фольксваген Пассат Б3

Когда теоретическая часть изучена, можно заменять ремень своими руками. Деталь необходимо заменить одновременно с роликами независимо, в какой степени те износились.

Показательной для новичков будет замена ремня ГРМ Passat B3 2е дигифант с объемом мотора 2 литра.

Необходимые запчасти и инструменты

Стендов и специального оборудования не требуется. Покупают ремешок и натяжной ролик.

Инструменты и приспособления:

домкрат;
подставка под кузов авто (подойдет запаска или ненужный колесный диск);
упоры под задние колеса (противооткатные башмаки);
отвертки;
набор гаечных ключей.

Для удобства работы сначала демонтируют корпус воздушного фильтра Дигифанта. Он находится в моторном отсеке.

Машину отключают от АКБ, ставят на домкрат, под задние колеса подкладывают противооткатные башмаки, под кузов – упор.

Снятие защиты ремня

Далее снимают гофру воздуховода, ремни гидроусилителя (ГУР) руля, генератора и насоса. На снятых ремешках маркером наносят стрелку, показывающую направление вращения.

Верхнюю часть кожуха снимают, открутив 2 удерживающих болта и отщелкнув защелки. Нижний кожух автослесари откручивают головкой на «10» и шестигранным ключом на «5».

Снятие защиты ремня ГРМ Пассат Б3 демонстрирует видео:

https://youtube.com/watch?v=BH8mmvz3S1c%3F

Порядок работы

Когда подготовительные работы окончены, водители меняют элемент. Порядок такой:

Поршень первого цилиндра устанавливают в верхнюю мертвую точку, чтобы совпали метки.
Помечают маркером положение шестерен валов, коленчатого и распределительного.
Шестигранником на «6» отворачивают 4 крепежа шкивов КВ. «Колено» застопоривают, чтобы не проворачивалось. Для этого нужно включить пятую передачу, затянуть ручник, помощник должен надавить на педаль тормоза. Другой способ — вытаскивают заглушку в зоне вращения маховика и через отверстие застопоривают вал, вставив мощную отвертку или монтировку.
Ключом с головкой на «15» откручивают болт натяжного ролика, сначала ослабляют, затем снимают деталь с двигателя.
Демонтируют ролик натяжного устройства, ставят новый.
Проверяют, как установлены метки.

Дальше всю работу ведут в обратном порядке. Когда машина собрана, проворачивают за болт на шкиве КВ на два полных оборота, еще раз проверяют совпадение рисок. Как поменять ремень ГРМ, показано на видео:

https://youtube.com/watch?v=kXaaMSauqrY%3F

Порядок замены ремешков газораспределительного механизма применим и к другим модификациям Пассат Б3 – Драйв 2 и Моно — для 1.8-литровых двигателей с инжекторами.

Самостоятельная замена ремня ГРМ Golf 3: пошаговая инструкция, фото и видео

Как Заменить Ремень Грм за 15 минут. vw passat b2

И сальник менять проще, и попутно убедитесь, что жива резинка, уплотняющая крышку. Метки на промвал мы рисовали для того, чтобы если нечаянно его провернем, то легко вернем по ним бегунок в положение ВМТ 1го цилиндра. Например, таким готовым инструментом или можно сделать такое приспособление:

Диагностика, ТО, ремонт автомобилей! При замене масла – диагностика авто бесплатно!

Дальше укладываем ремень необходимым образом на шкивы промежуточного и распределительного валов, — укладываем ремень плоской стороной на ролик механизма натяжения, при этом обеспечивая натяжение переднего сбега приводного ремня, — натягиваем ремень. Проверяем все ли на месте и нет ли чего лишнего, заводим мотор. Далее нужно провернуть коленвал на два оборота.

Что предотвратит коррозию и прикипания деталей.

Тонкой отвёрткой круговым движением распрямить рабочую кромку, что бы она наделась на распредвал и уже после этого утопить сальник полностью Сальник промвала желательно менять, сняв крышку, в которой он запрессован под ней есть резиновое кольцо, которое со временем становится деревянным, и тоже может послужить причиной подтекания масла.

Надевая шестерни на валы, помните, что они не симметричны, есть внутренняя и наружная часть. И аккуратней с попаданием на шпонку, что бы её не выдавило Болты крепления шкивов промежуточного и распределительно валов затягивать с усилием 80Нм -с сальником и шестернёй коленвала немного сложней. Если нет фирменного фиксатора, можно, конечно, использовать большую плоскую отвёртку, и вставив её в отверстие в коробке, зафиксировать маховик.

Но у этого способа есть один минус: Например, таким готовым инструментом или можно сделать такое приспособление: Убедившись, что все валы стоят в положении ВМТ, производим сборку. Дайте ему поработать секунд 15 и выключите.

Снова все осматриваем, смотрим метки, натяг ремня, если нужно подтягиваем. Если все устраивает и мотор заводиться переходим к сборке.

Сборка происходит в обратном порядке разборке. Ставим на место и прикручиваем кожух ремня ГРМ.

Все резьбовые соединения и посадочные места, лучше промазать графитовой смазкой. Что предотвратит коррозию и прикипания деталей.

Мажем графиткой Одеваем на место и прикручиваем шкивы навесного оборудования не забываем поставить 5у передачу, что бы затянуть болты Следим за тем что бы шпонка на шестерне коленвала попала в отверстие на шкивах навесного. Иначе при затяжке болтов шкив встанет криво и будет болтаться. Затягиваем так же как и колеса крест на крест.

Ставим на место и прикручиваем шкив помпы, Одеваем ремень генератора, натягивается он сам, затягиваем 2 болта крепления. Одеваем ремень ГУР, натягиваем его и фиксируем. Проверяем все ли на месте и нет ли чего лишнего, заводим мотор.

Иначе могут столкнуться поршни с клапанами. Установку зубчатого ремешка следует начинать с коленчатого вала, надев петлю на его шестеренку.

Затем надевают на шестерню водяного насоса, прокручивая изделие против часовой стрелки. Далее ремешок надевается на натяжной ролик и в последнюю очередь на распределительный вал, который управляет впускными клапанами.

Затем следует проконтролировать положение натяжителя: Провернуть с помощью шестигранника и съемника стопорных колец натяжной ролик, пока не будут совмещены указатель с выемкой.

Метки ГРМ

Поэтому рассмотрим простую на первый взгляд процедуру контроля установки фаз ГРМ, необходимую при контроле и при замене ремня или цепи ГРМ.

2108, 2111

Фото 1.

Фото 2.

Фото 3.

Метка на шкиве коленвала должна находиться напротив треугольной метки на двигателе(фото 1). При этом метка на маховике должна оказаться напротив треугольной метки на кожухе. Эти метки будет видно если снять резиновую заглушку на КПП (фото 2). Метка на шкиве распредвала должна быть напротив Г‐образной метки на задней крышке зубчатого ремня (фото 3).

Фото 4.

Фото 5.

Фото 5a.

На двигателях 2112 метка на шкиве коленвала должна находиться напротив треугольной метки на двигателе(фото 4). Проконтролировать её еще можно сверху. П‐образный выступ на шестерне должен находиться точно посредине треугольной метки на двигателе. На шестернях распредвалов метки должны находиться напротив треугольных меток на задней крышке зубчатого ремня(фото 5).

При замене ремня ГРМ на новых 16‐ти клапанных двигателях нет традиционной метки в виде треугольника. Метку можно увидеть в окошке картера сцепления удалив резиновую заглушку, что не совсем удобно. Можно сделать проще, совместить метку на зубчатом шкиве коленвала к отливом на корпусе маслянного насоса, как показано на фото 5а.

2121(2104–2107)

На двигателях Нивы 21214 (и классики 2104–2107) метка, которая находится на задающем диске, должна быть напротив метки на передней крышке двигателя(фото 6). Метка на шкиве распредвала должна находиться напротив отлива на корпусе подшипников(фото 7).

Фото 6.

Фото 7.

Фото 8.

На двигателях Шевроле‐Нивы метка, которая находится на задающем диске, должна находиться точно посредине ДПКВ (фото 8). Метка на шкиве распредвала должна находиться напротив отлива на корпусе подшипников (фото 7).

21106, Двигатель OPEL

На этих двигателях установка меток ГРМ интуитивно‐понятна, так же, как на 2112, то есть 2 метки на шестернях привода распредвалов и одна на шкиве коленвала. На фото все метки указаны стрелками.

Ремень ГРМ – наиболее простой и эффективный способ синхронизации работы коленчатого и распределительного вала. Этот чрезвычайно важный элемент нуждается в периодической замене, и, несмотря на свою простоту, не может похвастаться легким монтажом. Всё дело в том, что установка нового механизма должна происходить с учетом специальных меток, которые имеют свойство сбиваться. Большинство начинающих водителей не знают, как выставить метки ГРМ на свои позиции, поэтому замена ремня часто сопровождается лишней тратой нервов. Дальше в полной мере осветим насущный вопрос.

Последствия неправильного выставления меток

Если метки ГРМ были выставлены неправильно, могут возникнуть тяжёлые последствия для автомобиля.

Наиболее распространённые случаи:

Из-за сбитых фаз ГРМ клапаны могут деформироваться при работе двигателя, причём повреждения будут накапливаться.
Произойдёт деформация клапанов – загиб. Хотя в 8-клапанном двигателе такого не произойдёт.
Из-за деформации клапанов, головка цилиндра может быть повреждена. И как следствие выйдут из строя направляющие втулки, и на главных силовых элементах возможно появление трещин.
Поршневой механизм может перегореть из-за неправильного расположения меток ГРМ.
На свечах появится масляной остаток. Плюс ухудшается зажигательный момент топливной смеси.
А также возникают другие неприятные последствия.

Для чего необходимо правильно выставить метки

Для правильной работы газораспределительного механизма автомобиля необходимо, чтобы закрытие и открытие клапанов происходило в строго определённой последовательности. Малейшая неточность работы распредвала и коленвала приводит к тому, что процесс газообмена в цилиндрах нарушается, и двигатель перестаёт работать в правильном режиме.

Ремень ГРМ – это резинотехническая деталь, которая в процессе эксплуатации может изнашиваться, растрескиваться, рваться и т. д. Поэтому необходимо производить своевременную замену элемента.

В процессе установки нового следует правильно выставить метки. Это необходимо для того, чтобы с первых секунд запуска двигатель работал корректно. При неправильной установке могут возникнуть серьёзные проблемы, вплоть до поломки двигателя.

Метки грм фольксваген гольф 3 фото. Блог, факты, видео

Замена ремня ГРМ VW 1.8

https://youtube.com/watch?v=Ep3U83S_b2U

Чаще всего это выемка между зубьями шестерни, с обеих сторон которой видны буквы ОТ, и совпадать она должна со стрелкой на задней части кожуха ГРМ однако и тут есть нюансы. Промежуточный вращает масляный насос и распределитель зажигания. Нужно только помнить, что посадочную поверхность крышки, в которую он запрессовывается, надо качественно обезжирить.

Так как промежуточный вал, в отличие от распредвала и коленвала, крутиться довольна таки легко, для собственного успокоения помечаем его положение относительно звездочки на коленвале и корпуса. Volkswagen Golf and Lada Soroca, Moldova Если метка шестерни смотрит строго вниз — не пугайтесь, это не ошибка. В противном случае это свидетельство неправильной установки фаз предыдущим владельцем.

Итак, надеваем ремень, слегка натягиваем, сверяем метки.

Выставление меток

До начала работ необходимо понимать, что важно, чтобы во время процесса по замене ремня ГРМ заранее выставленные риски не сбились. В противном случае Вам придётся углубиться в настройки и потратить не один час на установку детали

В процессе установки ГРМ ремня важно выставить поршни таким образом, чтобы в первом цилиндре поршень находился в самой верхней точке первого цилиндра. В этом положении поршень находится в максимальном удалении от коленчатого вала

Именно в таком положении находится двигатель при правильно выставленных метках. В этом положении и надо менять ремень ГРМ.

Количество меток, а также их расположение может отличаться в зависимости от Вашего типа двигателя.

Можно выделить следующие метки:

Метка на маховике.
Метка на шкиве.

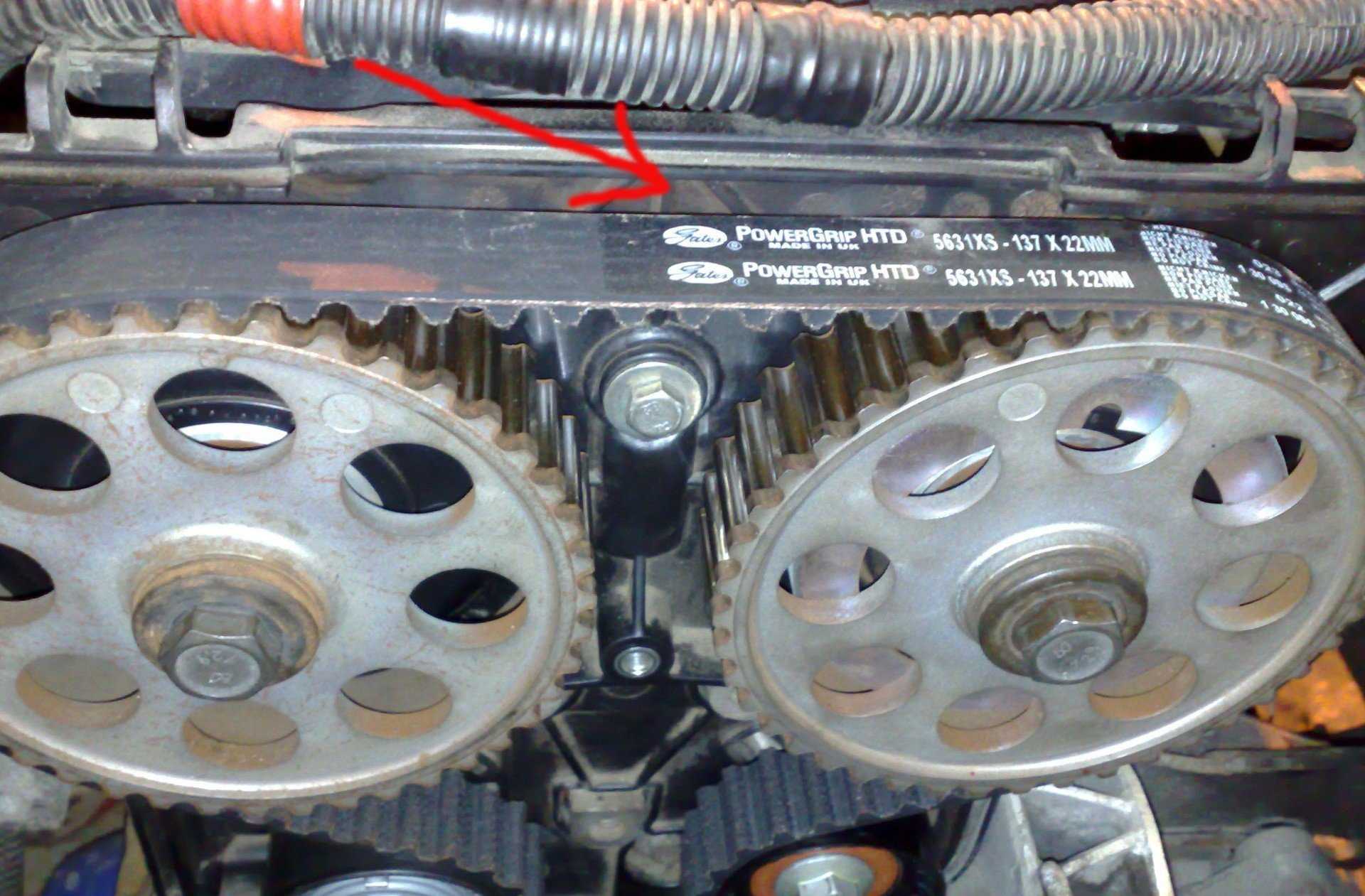

Метка распредвала (две на 16 клапанном двигателе).

Все они должны совпадать перед заменой ремня грм. Для того чтобы выставить правильное положение проверните коленчатый вал за болт крепления к нему шкива

Обращаем внимание: прокручивать за шкив распредвала запрещено

После того как Вы выставили ВМТ замените ремень, затяните натяжитель.

В конце работ по установке ремня прокрутите коленвал несколько оборотов, проверьте не сбились ли риски. При необходимости повторите регулировку.

Самостоятельно выставляем ремень ГРМ

Процесс самостоятельного выставления меток не так уж и сложен, но требует некоторых углубленных познаний. Кроме всего прочего, периодически необходимо проверять положение валов, так как они имеют свойство менять свое расположение относительно других элементов ГРМ по различным причинам. В следующих двух ситуациях выставлять метки приходится практически каждый раз:

Во время полной замены ремня ГРМ: валы необходимо будет установить в нужное положение, в противном случае работа двигателя будет невозможна
Во время ремонта газораспределительного механизма также требуется корректировка их положения

Также следует учитывать, что на автомобилях со спортивным распределительным валом принцип выставления приводного ремня может быть совершенно иным. Чтобы точно знать, каким образом проделывать всю работу на спортивных или тюнингованых авто, лучше всего ознакомиться с подробной информацией, которая приводится в инструкции к конкретному силовому агрегату.

Имея на руках весь необходимый инструмент, можно переходить непосредственно к проведению основной работы. Вся работа сводится к следующим действиям:

Снимаем аккумулятор
Поддамкрачиваем правое переднее колесо
После чего находим распредвал и коленвал
Затем на шкиве вала нужно обнаружить риску
Находим метку на блоке двигателя
Совмещаем две отметки путем проворачивания колеса
Вращаем колесо до полного совпадения двух меток

После чего в обратной последовательности собираем всё то, что было изначально снято. Этот способ подойдет в том случае, если ремень ГРМ полностью натянут. Если же совпадение рисок не происходит, придется снимать ремень и выставлять метки отдельно на коленвале и распредвале.
