Ремонт электропроводки автомобиля, способы ремонта электрики

Устройство и принцип действия

Для начала, нужно определить: какой тип питания двигателя, в данный момент подлежит обсуждению. Ведь карбюратор и инжектор, имеет абсолютно разное устройство, и у каждого из них, своя электросхема. Мы же с Вами, будем говорить о типе питания двигателя ВАЗ 2108 — карбюратор.

Свое начало, проводка берет от аккумуляторной батареи. Обычно, устанавливается батарея мощностью 12 вольт (6 ампер). По пути к разным приборам, электричество проходит через блок предохранителей. Далее, оно стабилизирует свою мощность, за счет ряда приборов: коммутатор, вольтмер и эконометр.

После этого, схема электричества распределяется, непосредственно, по основным узлам приборов ВАЗ 2108. Начнем с осветительных приборов. К ним относятся: лампочки габаритов, ближнего света и дальнего света, подкапотное освещение, задние фары, поворотники, подсветка салона, и освещение номерного знака. Каждый, из вышеперечисленных элементов, получает разное количество энергии. Например, на дальний свет, сила тока будет мощнее, чем на габариты.

Что касается работы двигателя ВАЗ 2108, то для нее, требуются следующие приборы: генератор, системы управления, отвечающие за карбюратор, стартер, катушка зажигания, трамблер и свечи. Схема проводки, передает электричество с катушки зажигания, на свечи. При этом, во время работы двигателя, включается работа генератора. Трамблер, отвечает за распределение искры, между камерами сгорания цилиндров. У каждого цилиндра, есть своя очередь рабочего хода, которую определяет схема двигателя.

Системы управления, ответственные за карбюратор, должны вовремя открывать заслонки, помогая образовывать в поплавковой камере, правильную горючую смесь. Также, они регулируют работу электромагнитного клапана.

Карбюратор, имеет более простую схему электропроводки, нежели инжектор. Это объясняется тем, что схема инжектора, включает в себя электрическое управление впрыском, и образованием смеси, в то время как карбюратор, делает большую часть данной работы механическим образом.

Далее, схема электрического напряжения в автомобиле ВАЗ 2108, включает в себя приборы, предназначенные для повышения безопасности и комфорта езды. К ним относятся: кондиционер, печка, омыватель ветрового стекла и передних фар, магнитола, и звуковой сигнал.

Также, в автомобиле ВАЗ 2108 есть датчики, определяющие температуру и уровень необходимых для работы двигателя жидкостей. Каждый их них, также запитан от аккумуляторной батареи. Показатели датчиков, выводятся на панель приборов, для того, чтоб водитель мог их видеть. Приборная панель ВАЗ 2108, включает в себя 16 лампочек — индикаторов, спидометр и тахометр.

Инжекторный мотор

Инжекторы отличаются от вышеописанных ДВС наличием многих электронных устройств. В случае с инжектором поломки обычно связаны с работой датчиков или самой проводки.

Чтобы точно выявить причину поломки на инжекторе, необходимо выполнять следующие шаги:

сначала отключите кабель от датчика;
затем, используя омметр, замерьте уровень сопротивления;
после этого полученные данные нужно будет сверить с тем, которые указаны в таблице в инструкции по эксплуатации авто.

Вы сможете гораздо быстрее выявить неисправность, если будете досконально знать электросхему автомобиля ВАЗ 2109. Такие знания помогут не только правильно выявлять ошибки, но и быстро решить проблему, если она произошла во время движения.

Лада 2108 1987, 63 л. с. — тюнинг

Лада 2108, 1992

Комментарии 20

Хороший отзыв Меня выручи. столкнулся с проблемой реле зажигания, поменял, все ок. Машина 1989 года.

Какие 2 провода перепутаные？

на 6 фото около тормозного цилиндра железяка с дыркой странной формы, у меня там стоит какая то фигня, я купил новую проводку а там такой нет! не страшно если ее не будет как у тебя?

Вот подскажи мне пожалуйста! Розовый провод (клемма Мама) жирный на фото возле коммутатора куда он на АКБ?

Возни конечно много! Молодца!

Ребята подскажите взял девятку ваз 2109 низкая панель карбюр. только с покраски кузов голый, двигатель коробка стоит, праводка блок управления все отдельно лежит в багажнике, (лежит куча проводов с фишками, релешками.много обрывов) хочу сам протянуть все подскажите как протянуть проводку с нуля, никогда этим не занимался, или ссылку мануал киньте где все понятно, если есть.в схеме не понятно ни чего, кто знает подскажите…

как минимум тебе нужна электрическая схема для твоей девятки vaz.avtfx.net/category/2109

проблема такая не могу маму найти на жгут с зажигания где он есть не подскажешь

Привет не подскажешь где масса салона? Под панелью где именно?

Под панелью под всеми утеплителями, под лобовым., и где печка 4 болта там масса тоже крутится

Аккуратненькая, была бы еще инжектроная) туманки хитрые какие то, синии лампочки?!)

Давай, подпишсь на втою 8 посмотрю на зверя))

У тебя скорее всего стоит в панеле проводка от 14 это жгут проводов, в принцыпе можешь попробывать его отдельно найти и купить если получиться, а переключать там штекер снял новый подцепил да и все

Приветствую, подскажи где приобрел проводку. Заранее спасибо.

Да в автомагазинах, их много гдепродаються, только цена у них разная везде)

проода перепутанцы были по крайней мере у меня, которые с подкапотки в блок предохранителей идут, там точно не помню но вроде голубой у меня перепутан был, он должен был быть в соседней фишке, потом с поворотниками глянь реле под рулем которое с замка зажигания, дело в нем озможно, следующем шагом проверь подрулеой переключатель (можжет сломался), на аварийки у меня н всегда включалась, у меня кнопка толи полетела толи под даннуб проводку не подходила, общем поменял кнопку за 80 руб вроде бы, и вуаля…попробуй, кстати наверное вначале начни с кнопки, потому что без аварийки поворотники не будут включаться…

Определение причины неисправности

Таким образом, инструкция по поиску конкретной причины будет приблизительно следующей:

соединяем вывод нашего клапана с плюсовым проводом автомобильной АКБ. Не забываем об опасности короткого замыкания;
в случае появления щелчка понимаем, что неисправности в самой цепи, которую следует проверять далее;
в случае отсутствия щелчка сразу меняем его целиком;
отдельно нужно проверить жиклер топлива, который находится в самом выводе электромагнитного клапана;
извлекаем устройство и делаем визуальный осмотр жиклера;
промываем и продуваем жиклер от возможных загрязнений;

Извлечение элементов для проверки

Если проблема в другом

Теперь дошла очередь разбираться непосредственно с электрической цепью. Самым простым способом будет подача электротока от клапанного вывода напрямую. Если проблема была в цепи, таким образом, восстанавливают пропавший холостой ход.

С другой стороны, это может быть только временным решением, поскольку клапан будет находиться под постоянной нагрузкой. Это разряжает батарею и может служить причиной короткого замыкания. Цена бездействия может оказаться большей, чем планировалось первоначально.

Чтобы понять, работает ли карбюратор Солекс, который устанавливают на ВАЗ 21099, в нормальном режиме, устроим ему следующую проверку:

Запустим двигатель и на холостом ходу снимем наконечник провода с устройства холостого хода.
В этом случае силовой агрегат заглохнет, поскольку игла перекроет подачу топлива в карбюратор.

Обязательно проверьте новый приобретенный клапан, насколько он работоспособен:

Соедините его с плюсовой клеммой АКБ и приложите корпус к «минусу».
Если игла сработала, то есть втянулась, значит все в порядке.

Процесс проверки работоспособности

Более наглядно о проверке вы можете узнать из видео, представленного ниже

https://youtube.com/watch?v=O96fpbNpk4Y

Замена элемента

Его можно найти прямо на корпусе самого карбюратора, но с первого раза заметить не получается, поскольку он закрыт корпусом воздухофильтра.

снимаем корпус воздушного фильтра-элемента с крышки карбюратора;
от вывода клапана отключаем блок электропроводки;
полностью отвернуть электромагнитный клапан можно при помощи ключа, которым нужно постараться зацепиться за грани клапана;

Детали мелкие – старайтесь не уронить

клапан следует снимать крайне бережно, чтобы не потерять резиновое кольцо или жиклер холостых оборотов;
новый клапан ставим на место, где находился старый, и заворачиваем его за имеющиеся грани;
подключаем жгут проводов;
возвращаем на место корпус фильтра воздуха.

А что делать, если электромагнитное устройство вышло из строя в пути, но до ближайшей автолавки требуется еще добраться? Сначала демонтируем его, потом извлекаем из него жиклер и отламываем часть запорной иглы, чтобы сделать устройство всегда открытым. Далее жиклер и клапан ставим на свои места, подключаем проводку.

Дополнительные советы от профессионалов

Принимая ко вниманию некоторые советы и рекомендации, предоставленные профессионалами, можно самостоятельно продлить срок службы автомобильной проводки:

автовладельцы обязательно должны периодически осматривать внешнее состояние изоляции и всех разъемов, заглянув для этого под капот своего авто;
если при осмотре будет обнаружен незначительный дефект, поврежденный провод обязательно нужно заменить, чтобы не допустить короткого замыкания. Если надлом незначителен, то можно на некоторое время обмотать его качественной изолентой, но замену на длительное время откладывать не рекомендуется;
снять с поверхности разъема слой окислителя поможет специальное средство WD-40, которое по доступной цене можно купить в специализированом магазине;
желательно сделать дополнительную защиту для картера двигателя, чтобы предотвратить попадание влаги на провода.

Обязательно нужно вытирать излишек масла с изоляции, чтобы продлить срок ее эксплуатации. Специалисты настоятельно рекомендуют обязательно менять старую или поврежденную проводку, а не ремонтировать ее, чтобы в дальнейшем избежать более серьезных поломок, которые обойдутся владельцам авто в несколько раз дороже.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Автомобиль ВАЗ-2109 выпускался на АвтоВАЗе с 1987 по 1997 год. Годы производства 21099: 1990—2004 — в России, 2004—2011 — на Украине. Здесь приводятся цветные схемы проводки (на инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Электрические схемы разделены для удобства просмотра через компьютер или смартфон на несколько блоков, также имеются схемы в виде единой картинки с описанием элементов — для распечатки на принтере.

Как и весь автомобиль, его электрооборудование было на среднем уровне, поэтому владельцы девяток должны знать схему электропроводки досконально для текущих ремонтов своими руками.

Проводка — ВАЗ 2109: внутрисалонные и подкапотные переделки

Пожалуй, без преувеличения можно сказать, что самой популярной моделью автоВАЗа является семейство переднеприводных автомобилей. И многие владельцы стремятся изменить ВАЗ 2109 своими силами, внося различные улучшения, затрагивающие штатную проводку.

Но все ли они оправданы? Об этом и пойдет речь в данной статье.

Переднеприводный ВАЗ 2109 – лидер по числу удачных тюнинг-экспериментов

Сегодня можно встретить несколько модификаций автомобиля, у которых схема проводки на ваз 2109 имеет существенные отличия.

В частности, автомобиль оснащается:

Карбюраторным силовым агрегатом;
Инжекторным силовым агрегатом.

Обобщенная схема электропроводки ваз 2109 с карбюраторным типом

Соответственно, выбор отдается:

более современным силовым агрегатам, к числу которых относятся инжекторные моторы;
улучшенной системе впрыска, которая оснащена множественными контрольными датчиками, для чего обязательно потребуется замена проводки ваз 2109 своими руками;
даже замена отдельных узлов (генератора, стартера) на более современные также требует и новых проводов, т.к. заводом-изготовителем на новых узлах изменены клеммные колодки.

Электропроводка ваз 2109 подлежит замене и после модификации основных узлов и агрегатов

Справочно: при эксплуатации автомобиля в сложных климатических условиях завод-изготовитель рекомендует заменять комплекты проводов раньше ресурсного срока. Замена проводки на ваз 2109 своими руками допускается при условии соблюдения всех требований по безопасности.

Как читается электрическая схема ВАЗ 2109

Любая электросхема «девятки», будь это схема электропроводки ВАЗ 2109 карбюратор либо инжектор, состоит из основных элементов. Это источники электроэнергии, потребители, связывающие их проводники. Также отдельно выделяют монтажный блок, в котором расположены защитные элементы цепи: реле и предохранители. Еще один отдельный элемент — панель приборов.

На моделях, массово выпускаемых до 1997 года, устанавливалась так называемая низкая панель приборов. Вдоль всей торпеды вплоть до руля расположена полка, а под ней есть небольшая приборная панель. К низкой панели ведет проводка на ВАЗ 2109 карбюратор. После 1997 года в салон ВАЗ 2109 была встроена интерактивная высокая панель. Это повлекло за собой отличия в электросхеме «девяток» нового и старого образца. Главное отличие — проводка ВАЗ 2109, ведущая к самой панели приборов. Отличаются также места установки реле и предохранителей в монтажных блоках двух автомобилей.

В инструкции по эксплуатации и ремонту приведена общая электросхема, а также альбом схем соединения отдельных участков. Первая страница описывает перечень всех жгутов проводов автомобиля, каждый жгут имеет свой номер. На последующих страницах представлены отдельные схемы жгутов:

соединения АКБ и стартера;
отдельно аккумулятора с корпусом;
проводов коробки воздухопритока;
системы зажигания;
системы освещения;
форсунок (если описывается проводка ВАЗ 2109 инжектор);
датчиков;
проводов панели приборов;
проводки правой и левой передней двери;
задней двери;
освещения номерного знака.

Читать схему — означает понимать, от какого элемента идет провод и куда он подводится. Для наглядности вся электропроводка представлена в разных цветах в соответствии к реальным проводам автомобиля. Также схематически изображено и пронумеровано электрооборудование, которое входит в схему. На отдельных страницах представлены перечни пронумерованных элементов с их названиями. На схемах жгутов возле каждого прибора обозначено, какие колодки к нему подходят. Каждая колодка имеет пронумерованные гнезда, чтобы водитель понимал, откуда что идет и куда приходит.

К каждой колодке подходят цветные провода. Все проводники цветные, все пронумерованы. К примеру, зелёный 9/5: 9 — номер электроприбора, к которому подведён провод, 5 — номер разъёма под этот провод. Ищем девятую колодку, пятый разъём и видим там этот же зелёный провод. Обозначение на проводе типа S1 показывает, что он соединен с другими проводами. Находим соединение S1 и видим там тот самый проводник. Таким образом, можно полностью прослеживать все соединения. Чтобы уже на автомобиле проверять правильность подключения, понадобится мультиметр. Если это устройство отсутствует, подойдёт и индикаторная отвертка.

Как читается электрическая схема ВАЗ 2109

соединения АКБ и стартера;
отдельно аккумулятора с корпусом;
проводов коробки воздухопритока;
системы зажигания;
системы освещения;
форсунок (если описывается проводка ВАЗ 2109 инжектор);
датчиков;
проводов панели приборов;
проводки правой и левой передней двери;
задней двери;
освещения номерного знака.

Вся электрика ремонтируется при отключенной минусовой клемме от аккумулятора. После ремонтных работ, перед тем как подсоединить клемму обратно, проверьте еще раз правильность всех подключений.

Датчик температуры охлаждающей жидкости автомобилей ВАЗ 2109 и 21099

Для начала желательно знать, где находится датчик температуры двигателя. На моделях 2108, 21099 и ВАЗ 2109 датчик температуры охлаждающей жидкости устанавливается между ГБЦ и термостатом, в выпускной патрубок.

Устройство и принцип действия

Сам регулятор температуры двигателя представляет собой устройство термистора-резистора, характеризующееся отрицательным коэффициентом температуры. Сам параметр сопротивления может быть замерен только при снижении либо увеличении температурного режима.

Когда силовой агрегат нагревается в результате работы, показатель сопротивления снижается, если мотор остывает, этот параметр увеличивается. Например, при рабочей температуре мотора на ВАЗ 2109 сопротивление равно 180 Омам, а если на улице будет мороз в 40 градусов, то сопротивление будет равно 100700 Омам. На одной стороне ДТОЖ ВАЗ 2109 инжектор расположены два контакта, а на другой — чувствительный компонент, который находится непосредственно в потоке расходного материала.

Что касается принципа действия, то когда водитель включает зажигание, блок управления передает напряжение на регулятор посредством резистора. Поскольку сам ДТОЖ является термистором, подаваемое с блока управления напряжение изменяется сразу с учетом температуры расходного материала. При снижении параметра блок анализирует температуру и в соответствии с этими данными определяет необходимый объем бензина для впрыска. В ходе прогревания силового агрегата объем бензина, который передается на цилиндры, будет снижаться.

Два датчика температуры антифриза для ВАЗ

Кроме пуска по показаниям регулятора ЭБУ осуществляет корректировку работы силового агрегата на холостых оборотах. В итоге он самостоятельно принимает решение по обогащению горючей смеси при высоких и средних нагрузках на ДВС. Этот показатель может быть изменен в зависимости от угла опережения зажигания.

На карбюраторной машине датчиков температуры два. Один включает вентилятор, другой — отвечает за индикацию температуры на приборной панели.

Возможные неисправности

Есть несколько причин, по которым регулятор на ВАЗ 21099 отказывается работать.

Итак, почему ДТОЖ не работает:

Внутри конструкции устройства расположен электрический контакт. Со временем этот контакт может попросту оборваться либо на нем могут образоваться трещины. В том случае, если внутри конструкции произойдет обрыв, это может стать причиной полного выхода из строя. То есть ДТОЖ просто сгорит. Если же на контакте имеются трещины, ДТОЖ, в принципе, может работать, однако в результате отсутствия нормального контакта регулятор будет передавать некорректные данные о антифризе.
Плохая изоляция устройства. В том случае, если изоляция будет нарушенной, в работе девайса могут происходить замыкания. Соответственно, в конечном итоге эти замыкания могут привести к тому, что ДТОЖ, опять же, сгорит и его придется менять.
Рядом с регулятором произошел обрыв проводов. В результате обрыва регулятор не сможет активировать вентилятор, предназначенный для охлаждения силового агрегата. Соответственно, это приведет к тому, что двигатель перегреется и может даже закипеть (автор видео — Техник-механик).

Как же автовладельцу понять, что ДТОЖ вышел из строя и его пора заменить?

Для этого достаточно знать об основных признаках неполадок, о которых мы расскажем ниже:

Вентилятор, предназначенный для охлаждения двигателя, может включаться произвольно в любое время. В частности, водителя должно насторожить, что вентилятор включается тогда, когда мотор полностью не прогрет. Помните о том, что вентилятор всегда должен функционировать при перегретом ДВС.
У водителя возникают сложности в запуске прогретого ДВС. Охладительная система должна автоматически производить регулировку температуры, но в результате того, что устройство является неисправным, она не может получить правильный сигнал.
Если внимательно проследить за работой авто, то можно заметить, что увеличился расход бензина. Увеличение расхода обусловлено тем, что при машина попросту перегружается, когда ездит на горячем ДВС.
Если устройство полностью вышло из строя, на приборной панели датчик будет демонстрировать неверный сигнал о температуре. Чтобы прогреть мотор, достаточно десяти минут езды. Если по истечению 10 минут температура не поднялась до оптимальной или при запуске ДВС на приборной панели показан его перегрев, это говорит о неисправности.

Цепи, защищаемые плавкими предохранителями

в монтажном блоке

Правая противотуманная фара

Левая противотуманная фара

Очистители фар (в момент включения). Реле включения очистителей фар (контакты).

Клапан включения омывателя фар

Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка).

Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол.

Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла.

Клапаны включения омывателей ветрового и заднего стекол.

Реле (обмотка) включения электродвигателя вентилятора системы охлаждения двигателя.

Реле (обмотка) включения обогрева заднего стекла.

Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика

Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации

(в режиме указания поворота).

Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода).

Моторедуктор и реле включения очистителя ветрового стекла.

Обмотка возбуждения генератора (при пуске двигателя).

Контрольная лампа падения уровня тормозной жидкости.

Контрольная лампа падения давления масла.

Контрольная лампа воздушной заслонки карбюратора.

Контрольная лампа стояночного тормоза. Лампа светового табло “SТОР”.

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с контрольной лампой резерва. Вольтметр

Задние фонари (лампы стоп-сигнала). Плафон освещения салона

Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников

Фонари освещения номерного знака. Подкапотная лампа.

Лампы освещения приборов. Контрольная лампа наружного освещения.

Табло подсветки рычагов отопителя. Лампа освещения прикуривателя

Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты).

Звуковой сигнал и реле его включения

Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)

Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)

Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации).

Контрольная лампа аварийной сигнализации

Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.

Штепсельная розетка переносной лампы. Прикуриватель

Правая фара (дальний свет)

Левая фара (дальний свет). Контрольная лампа включения дальнего света фар

Левая фара (ближний свет)

Правая фара (ближний свет)

Специализированные реле

Реле времени омывателя заднего стекла

Реле указателей поворота и

Реле очистителя ветрового стекла

Реле контроля исправности ламп

Для проведения ремонтных работ по предыдущим разделам можно воспользоваться приведенными ниже поясняющими электросхемами.

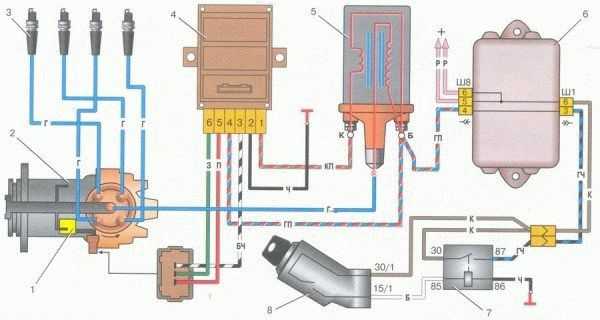

Схема бесконтактной системы зажигания:1. Бесконтактный датчик 2. Датчик-распределитель зажигания 3. Свечи зажигания 4. Коммутатор 5. Катушка зажигания 6. Монтажный блок 7. Реле зажигания 8. Выключатель зажигания

Система управления электромагнитным клапаном карбюратора:1. Концевой выключатель карбюратора 2. Электромагнитный клапан карбюратора 3. Монтажный блок 4. Выключатель зажигания 5. Реле зажигания 6. Блок управления 7. Катушка зажигания А. К выводу “30” генератора Б. Нумерация штекеров в блоке управления

Схема соединений генератора:1. Генератор 2. Отрицательный вентиль 3. Дополнительный диод 4. Положительный вентиль 5. Контрольная лампа разрядки аккумуляторной батареи 6. Комбинация приборов 7. Вольтметр 8. Монтажный блок 9. Дополнительные резисторы по 100 Ом, 2 Вт 10. Реле зажигания 11. Выключатель зажигания 12. Аккумуляторная батарея 13. Конденсатор 14. Обмотка ротора 15. Регулятор напряжения

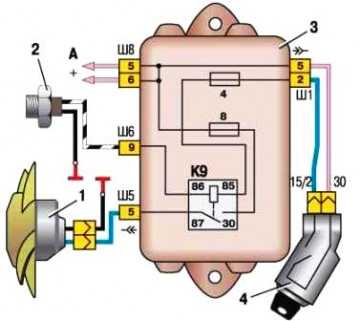

Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях с монтажным блоком типа 17.3722: 1. Электродвигатель вентилятора 2. Датчик включения электродвигателя 3. Монтажный блок 4. Выключатель зажигания К9. Реле включения электродвигателя вентилятораА. К выводу “30” генератора

Схема соединений стартера:1. Реле включения стартера 2. Монтажный блок 3. Выключатель зажигания 4. Генератор 5. Аккумуляторная батарея 6. Стартер а. Втягивающая обмотка б. Удерживающая обмотка

Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях с монтажным блоком типа 2114–3722010–60: 1. Электродвигатель вентилятора 2. Датчик 66.3710 включения электродвигателя 3. Монтажный блок А. К выводу “30” генератора

Общая информация

На ВАЗ-2109 находится сразу два источника электроэнергии — генератор и аккумуляторная батарея. После запуска силовой установки всё электрооборудование автомобиля получает питание от первого устройства.

АКБ необходима для подачи напряжения на стартер и другие потребители энергии в 12 В при отключённом двигателе.

Автолюбители, предпринимающие попытки найти в интернете информацию об электропроводке своего автомобиля, зачастую сталкиваются с некоторыми проблемами: дело в том, что выпускались модели с высокой и низкой панелью, а также инжекторной и карбюраторной системой. Кроме этого, встречается и экспортный вариант, оснащённый дополнительными опциями, отсутствующими в базовой комплектации, например, стеклоподъёмниками.

Чтобы точно определить, какая схема ВАЗ-2109 необходима владельцу автомобиля, следует разобраться со следующими факторами.

Определить, какую панель имеет машина — высокую или низкую. Это можно выяснить по расположению приборов. Если авто имеет инжектор, то практически наверняка на нём установлена высокая панель.
Электросхема экспортного варианта аналогична базовому, за исключением дополнительных опций.
Если необходима схема электронной системы управления силовой установкой, то это отдельный документ, который необходимо скачать в дополнение к основному.

Возможные доработки

Некоторые владельцы ранних моделей автомобиля сталкиваются с необходимостью замены силовой установки из-за выработки ею своего ресурса. После этого подвергается доработке и электросхема ВАЗ-2109 с карбюратором. Так как инжекторная система впрыска топлива имеет большое количество датчиков, то предстоит заменить проводку в машине, что вполне можно сделать своими руками. Это касается всех высоковольтных проводников, а также проводов системы зажигания.

Однако предварительно следует изучить описание электропроводки ВАЗ-2109, так как в некоторые электронные системы машины вносить изменения нельзя, например:

менять форму блок-фар;
систему освещения заднего номера;
устанавливать звуковые приборы с сигналами аварийных служб.

Одновременно с внесением изменений в электрическую схему авто следует проверить и работоспособность основных датчиков, расположенных в подкапотном пространстве. Зачастую необходимость в изменении проводки возникает и при установке современной системы сигнализации. Владельцу ВАЗ-2109 необходимо периодически проводить осмотр штатной проводки с целью выявления возможных механических повреждений или нарушения целостности изоляционного покрытия проводов.

Вентилятор

Если проблема кроется в вентиляторе охлаждения инжектора или карбюратора, тогда вам предстоит снять его. Вполне возможно отремонтировать агрегат, заменив электромотор или крыльчатку.

Схема с кожухом, радиатором, вентилятором и крыльчаткой

Чтобы снять вент, выполните следующие операции:

Отключите минусовую клемму от аккумуляторной батареи;
Рассоедините колодки проводов. Одна из них крепится на кожухе вентилятора;
Возьмите гаечный ключ, открутите пару соединительных болтов. Они фиксируют кожух вента на левом бачка;
Далее открутите еще одну нижнюю гайку, удерживающую кожух устройства;
Теперь вам потребуется удлинитель с накидной головкой, чтобы открутить правую гайку сверху, которая крепит кожух вента на радиаторе;
Остается немного — открутить прижимную пластину вентилятора. Для этого снимается пара левых гаек;
Вручную снимите прижимную пластину;
Демонтируйте теперь вентилятор вместе с кожухом.

Вы сняли агрегат. Теперь перед вами есть выбор — поменять полностью агрегат, либо попытаться отремонтировать его, заменив электромоторчик или крыльчатку в случае их повреждения.

Замена электромотора

Отсоедините провод электромотора вентилятора, который удерживается хомутом на кожухе.
На кожухе электромоторчик удерживается тремя гайками. Все их нужно открутить.
Достаньте электродвигатель из корпуса вентилятора.
Обязательно проверьте состояние резиновых втулок электромотора, которые останутся на кожухе. При обнаружении трещин, следов деформации, их обязательно нужно поменять.
Проверьте электромотор на предмет работоспособности. Если он вышел из строя, можно приобрести новый и вставить в старый кожух.

Статья в тему: Узнай, как я поменял краник отопителя ВАЗ 2114 за 20 минут

Электромоторчик

Не редко работоспособность вента радиатора нарушается из-за деформированной крыльчатки. Заменив его, вы можете вернуть функциональность устройству.

Замена крыльчатки

Чтобы поменять крыльчатку, следуйте инструкции:

Подденьте стопорную шайбу с помощью плоской отвертки. Она находится прямо по центру крыльчатки;
Поддев шайбу, снимите ее;
В некоторых случаях крыльчатка крепится на моторе вентилятора гайкой. Потому если у вас она имеется, открутите крепление;
Снимите крыльчатку, оцените ее состояние. Если она износилась, деформировалась, замените на новую;
Многие вместо стандартной крыльчатки на 4 лопасти устанавливают более совершенную на 8 лопастей.

Меняем крыльчатку

В процессе обратной сборки убедитесь, что штифт электромотора попал в продольное отверстие на крыльчатке, как указано ниже на рисунке.

Штифт направьте в продольное отверстие
