Электронное зажигание (бесконтактное): схема устройства и особенности работы

Пошаговая инструкция выполнения ремонтных работ

Выставить зажигание на двигателе ВАЗ 2106 можно по 4 и 1 цилиндру. Алгоритм работы несколько отличается в зависимости от цилиндра, с которым выполняется работа. Также в этой статье мы расскажем, как выставить электронное зажигание на Ваз 2106. В первую очередь вам необходимо определить по каким меткам будет выставляться зажигание. Зажигание выставляется по меткам на ГРМ. Длинная метка соответствует нулевому зажиганию, средняя — пяти градусам угла, короткая — десяти градусам угла опережения. Также вы можете найти на ободе шкива обозначение верхней мертвой точки, также на шкиве имеется небольшой наплыв, расположенный напротив отметки верхней мертвой точки. Именно по этим отметкам и следует выставить бесконтактное зажигание на Ваз 2106. Нужно свечным ключом выкрутить свечу с 1-го цилиндра, пробкой или пальцем закрыть появившиеся свечное отверстие.


Специальным ключом нужно поворачивать коленчатый вал до начала такта сжатия. Такой такт сжатия начинается, как только поршень начинает двигаться вверх. Определить сжатие можно по давлению в отверстии свечи. Крутить коленвал нужно пока не совпадет отметка на крышке, расположенной на ГРМ. В том в случае, если вы используете низкооктановое топливо, то совмещать отметку на шкиве коленвала необходимо с длинной отметкой, что равняется нулевому углу опережения. Если же вы заливаете в двигатель 92 бензин, то совмещать отметку нужно со средней риской.

Далее отстёгиваем защелки и демонтируем крышку трамблера. Ротор после поворота коленчатоговала будет в положении, когда контакт ротора в распределителе направлен в сторону первого цилиндра. Совместив отметки, следует провести от распределителя линию, которая проходит через защелки крышки и направляется параллельно оси двигателя. В том случае, если такая воображаемая линия не пересекает защелки крышки, следует в обязательном порядке выполнить соответствующую регулировку: Откручиваем гайку, которая фиксирует распределитель, после чего тянем трамблёр вверх. При вращении оси ротора, следует выставить ее параллельно оси двигателя.

Устанавливаем на место распределитель, фиксируем его гайкой крепления, но не полностью ее затягиваем.


Далее вам потребуется контрольная лампа или вольтметр. Данный прибор нужно подключить одним концом к выходу катушки зажигания, тогда как второй провод от лампы подсоединяют на массу или на карбюратор.

Включают зажигание и плавно поворачивают распределитель. Поворачивать необходимо до того момента, пока не погаснет контрольная лампа. Если лампа изначально не горит, то регулировки не требуется. После этого начинаем поворачивать распределитель по направлению против часовой стрелки. Как только загорается контрольная лампа следует зафиксировать распределитель, затянув гайку. Включаем зажигание и устанавливаем на место трамблёр.


Проверка правильности проведенной работы не представляет сложности. Разгоняем машину до скорости в 40 километров и резко нажимаем на газ на четвертой передаче. Если при таких манипуляциях возникает детонация, не пропадающая при ускорении автомобиля, выставлено раннее зажигание. Отсутствие детонации свидетельствует о позднем зажигании. При выставленном раннем зажигание следует поворачивать распределитель приблизительно на одно деление. Если же выставлено позднее зажигание, то наоборот, его поворачивают против часовой стрелки на одно деление.

Схема устройства контактной системы батарейного зажигания:

а) схема; б) положения ключа выключателя зажигания и стартера; 1 – рычажок прерывателя; 2 – подвижный контакт; 3 – неподвижный контакт; 4 — кулачок; 5 – прерыватель низкого напряжения; 6 — конденсатор; 7, 14, 23 – провода; 8 – выключатель зажигания; 9 – добавочный резистор; 10 – первичная обмотка; 11 – вторичная обмотка; 12 – катушка зажигания; 13 — магнитопровод; 15 – выключатель добавочного резистора; 16 — амперметр; 17 – аккумуляторная батарея (АКБ); 18 – выключатель электродом; 19 – ротор с электродом; 20 — распределитель; 21, 24 – подавительные резисторы; 25 – свеча зажигания; 26 – ключ выключателя зажигания.

Контактная система батарейного зажигания состоит изаккумуляторной батареи 17, катушки зажигания 12, прерывателя 5 низкого напряжения с конденсатором 6, распределителя импульсов высокого напряжения 20, свечей зажигания 25, выключателя зажигания 8, амперметра 16. Прерыватель 5 имеет два контактанеподвижный 3 соединенный с массой и подвижный 2, расположенный на рычажке 1 и соединенный с проводом 7 с первичной обмоткой 10 катушки зажигания. В прерывателе установлен вращающийся валик с кулачком 4, при помощи которого размыкаются контакты. В системе зажигания в качестве источника электрического тока используется генератор переменного тока.

При замыкании контактов прерывателя ток от АКБ проходит по первичной обмотке катушки зажигания, создавая вокруг нее магнитное поле.

Цепь низкого напряжения следующаяположительный вывод АКБ 17 – амперметр 16 – выключатель зажигания 8 добавочный резистор 9 – первичная обмотка 10 — провод 7 – подвижный контакт 2 – неподвижный контакт 3 – масса – выключатель 18 цепи АКБ – отрицательный вывод АКБ.

При размыкании контактов прерывателя обесточивается первичная обмотка катушки зажигания и резко уменьшается магнитное поле. Магнитный поток исчезающего поля пересекает витки вторичной и первичной обмоток, при этом индуктируется электродвижущая сила (ЭДС) высокого напряжения во вторичной и ЭДС самоиндукции в первичной обмотках. Возникающие во вторичной обмотке импульсы высокого напряжения подводятся к свечам зажигания в соответствии с порядком работы цилиндров двигателя. Вращающийся ротор 19 своим электродом распределяет импульсы высокого напряжения по электродам крышки распределителя. Частота вращения ротора в 2 раза меньше частоты вращения коленчатого вала и, таким образом, совпадает с частотой вращения кулачка прерывателя.

Положение пластины ротора напротив каждого из электродов крышки распределителя соответствует разомкнутому состоянию контактов прерывателя.

Цепь высокого напряжениявторичная обмотка11 – провод 14 высокого напряжения – подавительный резистор 21 – электрод ротора 19 – один из электродов крышки распределителя 20 – провод 23 — подавительный резистор 24 – свеча зажигания 25 – центральный электрод свечи – боковой электрод свечи – масса – выключатель 18 цепи АКБ – отрицательный вывод АКБ 17 – положительный вывод АКБ 17 – амперметр 16 — выключатель зажигания 8 – добавочный резистор 9 – первичная обмотка 10 – вторичная обмотка катушки зажигания 12.

В первичной обмотке ток самоиндукции возникает при замыкании контактов прерывателя. Ток самоиндукции замедляет процесс исчезновения тока в первичной обмотке, нежелательно, так как при размыкании контактов увеличивается период искрообразования между ними, снижаются эффективность и надежность системы зажигания. Параллельно контактам прерывателя включен конденсатор 6. В момент размыкания цепи низкого напряжения конденсатор заряжается током самоиндукции, а затем при разомкнутых контактах разряжается через первичную обмотку.

Выключатель зажигания 8 необходим для остановки работающего двигателя размыканием первичной обмотки катушки зажигания. Он нужен и для включения зажигания перед пуском двигателя. Ключ 26 выключателя зажигания может занимать четыре положения 0 – зажигания выключено; 1 – зажигание включено; 2 – включены зажигание и стартер; 3 – подведено питание к радиоприемнику. В положении 0 ключ можно вставить и вынуть из замка зажигания. После пуска двигателя ключ выключателя зажигания переводят в положение 1.

Выключатель 18 цепи АКБ нужен для отключения батареи от массы при выполнении электротехнических работ и для остановки автомобиля на длительное время. Выключатель 18 защищает электрооборудование от короткого замыкания или от пожара при неисправной проводке, а также позволяет отключить батарею от всех потребителей электрической энергии, непосредственно не отсоединяя провода, отходящие от нее. В этом случае остается включенным аварийное освещение – плафон кабины и розетка переносной лампы.

Основная информация о бесконтактной системе зажигания

Бесконтактной системой зажигания или как ее еще сокращенно называют БСЗ, считается конструктивное продолжение транзисторно-контактной системы зажигания. Обычно представленная система применяется на моделях машин отечественного производства или же самостоятельно устанавливаются вместо контактной.

Конструкция БСЗ включает в себя целый перечень различных элементов, к которым относятся:

  • Датчик сигналов;
  • Источник питания;
  • Распределитель;
  • Катушка;
  • Транзисторный коммутатор;
  • Проводки с высоким напряжением;
  • Переключатель;
  • Главный регулятор опережения;
  • Свечи;
  • Вакуумный регулятор опережения.

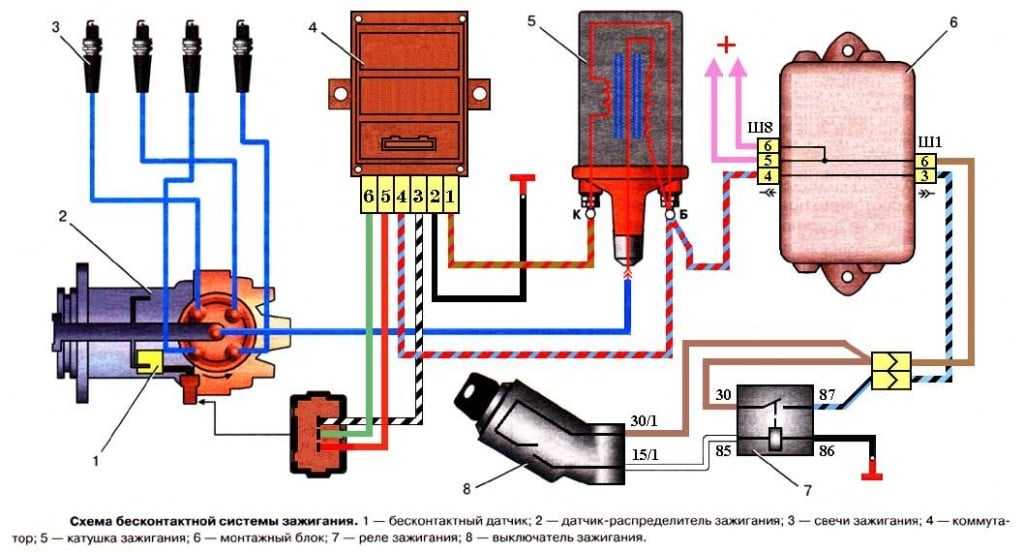

Схема бесконтактной системы зажигания ВАЗ 2106

Распределитель соединяется со свечками и катушкой зажигания при помощи проводков с высоким напряжением. В общем, конструкция системы аналогична контактному типу, только исключается датчик сигналов и транзисторного коммутатора.

В чем заключаются основные особенности электронного зажигания?

Установление БСЗ ВАЗ 2106 сопровождается множеством плюсов и вот основные преимущества:

  1. Простой процесс установления;
  2. Простота регулирования;
  3. Надежное и точное функционирование;
  4. Улучшение запуска двигателя автомобиля на холодному ходу.

При использовании представленной системы ваше транспортное средство будет запускаться с первых оборотов, а самым большим достоинством является функционирование двигателя в холодное время года без надобности натягивания подсоса, а с контактной системой это было просто необходимо. При передвижении транспортного средства в холодное время года не будут наблюдаться какие-либо рывки, а двигатель будет функционировать стабильно и без каких-либо перебоев. Причем даже в случае резкого нажатия на педаль газа не будут возникать провалы.

Самостоятельное установление бесконтактной системы зажигания

Будем выполнять установление БСЗ ВАЗ 2106 пошагово, следуя такому алгоритму:

  1. При помощи ключа на 38 открутите храповую гайку до соединения пометок шкивы коленвала и передней крышки двигателя машины;
  2. Запомните, как располагается распределитель и бегунок, так как именно в таком расположении будет располагаться новый распределитель;
  3. Найдите на катушке метку б+ и запомните подсоединенные к ней проводки;
  4. Открутите и снимите катушку;

  1. При помощи ключа на 13 открутите гаечку замка распределителя;
  2. Снимите распределитель, только не потеряйте прокладку;
  3. Закрепите коммутатор и прикрутите черный проводок на массу;
  4. Установите и закрепите катушку на кузове;
  5. Подключите нужные проводки к клеммам;
  6. Установите распределитель, но не закручивайте гайку замка до конца;
  7. Подсоедините проводки коммутатора к распределителю;
  8. Проверьте расположение бегунка и распределителя;
  9. Наденьте крышку и подключите проводки в такой последовательности 1-3-4-2;
  10. Процесс установления завершен, теперь остается провести регулирование.
Регулирование бесконтактной системы

Обратите внимание на то, что от зажигания зависит не только нормальный запуск двигателя, но и топливные затраты, автомобильная динамика и срок службы всего автомобиля в целом

Именно поэтому очень важно правильно отрегулировать систему зажигания. Весь процесс регулирования осуществляется поэтапно и всего существует 3 этапа:

Весь процесс регулирования осуществляется поэтапно и всего существует 3 этапа:

Именно поэтому очень важно правильно отрегулировать систему зажигания. Весь процесс регулирования осуществляется поэтапно и всего существует 3 этапа:

  1. Выставите угол значения замкнутого состояния контактов, а он напрямую зависит от значения зазора трамблера вашего автомобиля. Величина зазора указывается в инструкции по использованию.
  2. Выставите угол опережения.
  3. Отрегулируйте и настройте зажигание. Идеальным вариантом будет проводить регулирование с учетом проблемных моментов.

Мы описали процесс регулирования бесконтактной системы на примере автомобиля марки ВАЗ 2106, но такая поэтапная регулировка подходит также и для контактной системы. Только прежде чем применять данный алгоритм регулирования на автомобилях других марок лучше всего обратитесь к инструкции по использованию именно вашей машины. В инструкции по использованию именно вашей модели вы найдете точное значение регулирования.

Правильная настройка зажигания на «Шестерке»: инструкция для владельцев

Подробное руководство по настройке зажигания

Автомобилисты давно убедились в преимуществах электронного (бесконтактного) зажигания, которое лишено недостатков контактного, например, не нужно регулировать зазор в контактной группе. В данной статье мы рассмотрим, как отрегулировать зажигание на ВАЗ 2106 по 1-му цилиндру.

На крышке ГБЦ и шкиве коленвала есть метки и отливы.

По меткам можно настроить угол опережения зажигания:

  • первая метка, расположенная по ходу часовой стрелки, означает, что угол опережения зажигания 10°;
  • средняя метка предназначена для установки угла опережения равным 5°;
  • по самой короткой, последней метке, устанавливается угол опережения 0°: в этом случае смесь будет возгораться, когда поршень достигает верхней мертвой точки.

Метки на крышке ГБЦ

Совмещаются метки путем вращения коленчатого вала, либо за храповик, либо с помощью спецключа за гайку.

Инструменты и материалы

Для того, чтобы выполнить регулировку зажигания на ВАЗ 2106, необходимо приготовить следующие инструменты:

  • ключ для выкручивания свечей;
  • спецключ для вращения коленвала;
  • ключ на «13»;
  • прибор для контроля: индикаторная лампочка на 12 В или вольтметр.

Этапы

Выставляется зажигание пошагово:

  1. Отключаем автомобиль от питания, сняв минусовую клемму с аккумулятора.
  2. Свечным ключом выкручиваем свечу 1-го цилиндра. После этого отверстие от свечи закрываем пальцем или резиновой пробкой.

Закрываем отверстие пальцем

  • Далее с помощью спецключа крутим коленвал слева направо до того момента, пока в 1-м цилиндре поршень не начнет свое движение вверх, то есть начнется такт сжатия. В этот момент либо выскочит пробка, либо палец, закрывающий отверстие, почувствует, как его выдавливает воздух с большой силой.
  • Коленчатый вал необходимо поворачивать до совмещения меток на его шкиве и крышке газораспределительного механизма. Если вы заливаете в свой автомобиль 92 или 95 бензин, то метку на шкиве нужно совмещать со средней насечкой, если 76 и ниже, то с длиной, означающей нулевой угол опережения зажигания.
  • Отщелкнув защелки, снимаем крышку распределителя.
  • Когда коленчатый вал больше не будет проворачиваться, распределитель должен наружным контактом быть повернут к первому цилиндру.Положение внешнего контакта
  • После совмещения меток, если все правильно сделать, линия, мысленно соединяющая защелки распределителя, должна быть параллельна оси силового агрегата. В противном случае следует чуть открутить крепежную гайку распределителя и повернуть трамблер вверх. Путем вращения оси ротора, необходимо ее поставить параллельно оси силового агрегата.
  • Далее необходимо установить момент зажигания. Для проведения этой процедуры необходимо подключить питание, присоединить отрицательную клемму к аккумуляторной батарее.
  • Затем с помощью ключа на «13» ослабляем гайку, которая удерживает распределитель зажигания.
  • Далее воспользуемся индикаторной лампочкой, от которой идут два провода. Один из них следует соединить с клеммой «масса», второй – к низковольтному выходу катушки.
  • Провернув ключ в положение «I», включаем зажигание. Затем, не торопясь, поворачивать распределитель слева направо пока не погаснет «контролька». Если лампочка не светилась сразу, то никаких действий совершать не надо.
  • Далее проворачиваем распределитель в левую сторону. В тот момент, когда лампочка загорится, нужно затянуть крепежную гайку, чтобы зафиксировать положение, в каком находится распределитель.
  • Теперь можно выключить двигатель и вернуть на место крышку распределителя (автор видео Наиль Порошин).

Бесконтактный датчик-прерыватель для иномарок

Владельцы иномарок могут приобрести простое приспособление от UltraSpark, Pertronix или AccuSpark, позволяющее быстро «превратить» стандартную систему зажигания в бесконтактную. В комплект поставки такого устройства входят:

  • Индукционный датчик-прерыватель.
  • Триггерное пластиковое кольцо с запрессованными в него неодимовыми магнитами (по количеству цилиндров двигателя).
  • Инструкция по монтажу и схема подключения.

По утверждению производителей монтаж бесконтактного датчика-прерывателя (БДП) занимает не более 30 минут:

  • Снимаем крышку трамблера и бегунок.
  • Демонтируем контактную группу механического прерывателя и искрогасящий конденсатор.
  • Устанавливаем БДП и выводим его провода через отверстие в корпусе.
  • Надеваем на ось ротора триггерное кольцо.

  • Возвращаем на место бегунок и крышку трамблера.
  • Подсоединяем провода от установленного датчика к катушке зажигания в соответствии со схемой.

Важно! Зная модель трамблера можно подобрать бесконтактный модуль-прерыватель, практически, для любой марки транспортного средства иностранного производства. Несомненными достоинствами БДП являются:. Несомненными достоинствами БДП являются:

Несомненными достоинствами БДП являются:

  • Невысокая стоимость.
  • Простота установки.
  • Возможность использования со стоковыми трамблерами и высоковольтными катушками конкретной марки автомобиля.

Проверяем наличие искры

Если проблемы с системой зажигания настигли вас в дороге, можно проверить наличие искры (а, следовательно, и работоспособность катушки) без тестера. Данный способ адресован только владельцам авто, не оснащенных катализатором, так как эта деталь в процессе тестирования может быть серьезно повреждена. Осуществляется проверка в несколько этапов:

  • закрепляем кабель зажигания на головке блока цилиндров с помощью скотча или удерживаем его в щипцах, имеющих хорошую изоляцию. Он должен располагаться на расстоянии не более 10 миллиметров от массы;
  • запускаем двигатель (для этой цели лучше пригласить помощника, так как иначе вы просто не сможете увидеть искру);
  • наблюдаем за кабелем. При работающем силовом агрегате между ним и массой должны появляться крупные искры;
  • если этого не происходит, потребуется отключить штекер, включить зажигание и убедиться, что на катушку подается достаточное напряжение.

Плюсы и минусы бесконтактного зажигания

На данный момент системой искрообразования с электронным управлением оснащается 100% выпускаемых автомобилей, использующих в качестве горючего бензин или сжиженный газ. Механическое зажигание устарело и осталось в прошлом. Причина — её ненадёжность при эксплуатации, частые неполадки и невысокая мощность искры. По сравнению с контактной системой БСЗ обладает следующими преимуществами:

  1. Отсутствие контактов, чьи поверхности постоянно подгорают от высокого напряжения, отчего мощность искрообразования резко падает.
  2. В распределителе электронной системы нет быстроизнашивающихся деталей, которые приходилось менять через каждые 15—20 тыс. км пробега.
  3. Благодаря бесконтактной схеме и новой конструкции катушки напряжение, подаваемое на электроды свечей, удалось поднять с 18 до 24 кВ. Это благотворно повлияло на воспламенение и сжигание топливовоздушной смеси в цилиндрах.
  4. Надёжность в работе и долговечность.

Мощная искра от бесконтактного зажигания

Из существенных недостатков БСЗ можно отметить один — неремонтопригодность датчика Холла. Если механические контакты подчищаются, то неисправный датчик нужно только менять, поэтому желательно возить его с собой. С другой стороны, данный приборчик очень надёжен в работе и служит без проблем 40—50 тыс. км.

Так выглядит датчик Холла, заменивший контакты

Ремонт распределителя зажигания ваз 2106-2103

Ремонтные работы распределителя зажигания транспортного средства проходят с последующей заменой изношенных деталей на новые аналоги. Для решения данной задачи необходимо разобрать трамблер. Поэтому здесь потребуется несколько ключей в виде нескольких ключей на «7», «10», «13», отвертки, набора плоских щупов, специальных оправок для выпресовки и запресовки подшипников, пинцета.Если такие элементы имеются, то можно приступать:

  • Сперва необходимо отвернуть винты крепления ротора к распределительной пластине и снять последние.
  • После удаления ротора, необходимо пометить маркером все пружины и грузики центробежного регулятора опережения зажигания, чтобы в дальнейшем не перепутать местами. После этого с помощью отвертки поддеть их и снять.
  • После этого демонтируются повода элементов, куда стоит отнести конденсатор и катушку зажигания.
  • После этого придерживая гайку на винту подвижного контакта стоит ее удалить.
  • Затем отсоединить конденсатор, путем отворачивания винта его крепления к корпусу распределителя.

Снять контактную группу путем отворота двух винтов крепления. После этого с контактной группы удалить стопорную и изоляционную шайбы. Удалить подвижный контакт с оси, путем поддевания отверткой изолирующей шайбы пружинной пластины.

После этого, с оси подвижной пластины распределителя проводится снятие стопорной шайбы тяги вакуумного регулятора опережения путем поддевания тяги отверткой.

Затем путем отворачивания винтов крепления вакуумного регулятора опережения стоит отделить его от корпуса распределителя.

После этого, распределитель устанавливается на тиски и выпресовывается из валика распределителя штифт крепления масло отражательной муфты. Затем стоит удалить муфту вместе с шайбой и вытащить валик из корпуса трамблера.

После этого проходит отворачивание винтов крепления стопорных пластин подшипника и их последующее снятие. Затем из корпуса вынимается подвижная пластина. Стопорные пластины с шайбами снимаются пинцетом.

После этого разборка трамблера считается завершенной. Ремонтные действия необходимо выполнять после осмотра всех элементов и обнаружения разных дефектов.

После этого происходит смена старых деталей на новые.

  1. Применяя прибор для определения емкости, необходимо проверить конденсатор, где его объем должен достигать отметки 0.2-0.25 мкФ. Если такой механизм не используется, то провести замену старого кондера на новый. По себестоимости это будет не дорого.
  2. После этого стоит проверить работоспособность валика трамблера. На его поверхности не должна быть выработка. Далее стоит провести замену на более новый механизм.
  3. Далее проверяется работоспособность диафрагмы у вакуумного регулятора угла опережения. Для решения данной задачи стоит нажать на тягу и заглушить штуцер. Если она находится в исправном состоянии, то она продолжит держать тягу в нажатом виде.
  4. После этого проходит проверка состояния контактов. На них не должно быть при гораний, а плоскости должны быть ровны и не завалены. Зачистка контактов проводится надфилем. При этом, использование наждачной шкурки не рекомендуется. После зачистки поверхностей контактов, их стоит промыть с помощью чистого бензина. Если от следов пригорания избавиться невозможно, то стоит провести замену контактов на новые.
  5. Также стоит провести замену подшипников корпуса распределителя, если на нем имеются следы выработки. Для «выпресовки» и «запресовки» необходимо воспользоваться оправкой соответствующего размера. Сборка распределителя зажигания проводится в обратном порядке аналогичным способом. После собирания трамблера, проводится корректировка зазоров контактов прерывателей и проводится смазка трамблера, а после монтажа на двигатель необходимо провести корректировку момента зажигания.

После этого ремонтные работы считаются завершенными. Иными словами, правильный порядок сборки и разборки позволит обеспечить нормальную функциональность системы на долгие периоды, а также даст возможность продлить срок службы основных частей и механизмов системы.

Аквагель – не смывается дождем, снегом и водой.

Замена контактной группы

Иногда нет необходимости полностью менять механизм замка. Достаточно лишь только поменять контактную группу.

Она находится на обратной стороне механизма. Прикреплена к корпусу с помощью пружинного кольца. Его можно попробовать снять руками или с помощью отвертки.

Снимаем саму группу. Она состоит из двух колец из пластика, которые имеют встроенные токонесущие дорожки. Внутри кольца размещена пружина.

Со временем на этих дорожках образуется нагар, который приводит к поломке. Возиться с этим нагаром смысла нет. Проще купить новую группу в магазине. Ее стоимость для Ваз 2106 не превышает 50 рублей.

Обратите внимание, что существуют разные модели. На некоторых контакт стартера прикреплен так, что при повороте ключа этот контакт изгибается

Это приводит к быстрым поломкам. Лучше выбрать модель, на которой контакт установлен жестко.

Установить новую деталь несложно. Поочередно переведите провода с прежней детали, правильно выбрав контакты. Поставьте ключ в нулевое положение, поверните верхушку группы влево до упора и вставьте в замок. Следите за тем, чтобы лопатка внутри корпуса попала в специальный паз. Защелкните и наденьте пружинное кольцо.

Зачем необходимо выставлять зажигание

Правильно отрегулированный момент зажигания позволяет владельцу ВАЗ как сберечь топливо, так и улучшить динамические характеристики автомобиля и избавиться от проблем с запуском мотора в холодную пору года.

Машина поставляется в продажу с надлежаще настроенными узлами и агрегатами, но со временем регулировка сбивается. Эта участь не обходит стороной и систему зажигания. В последнем случае силовая установка перестает работать в оптимальном режиме, и в ней часто возникает слишком сильная детонация, что, в свою очередь, приводит к ускоренному износу основных элементов.

Соответственно, владельцам ВАЗ периодически приходится заниматься самостоятельным выставлением зажигания. Менее опытные водители вынуждены обращаться за этим в мастерские, чьи услуги стоят очень недешево. Расходов удастся избежать, если освоить все тонкости регулировки.

В настоящее время есть два основных способа настройки рассматриваемой системы. Сразу скажем: каждый из них правильный. Некоторые поднаторевшие в обслуживании водители используют так называемый опытный метод, другие предпочитают осуществлять регулировку с помощью стробоскопа. Оба варианта имеют и преимущества, и недостатки, сумма которых не позволяет однозначно определить наиболее предпочтительный.

Установка момента зажигания

Если вы перед разборкой забыли поставить риску на клапанной крышке либо не совместили метки, момент искрообразования придётся настроить заново:

  1. Выверните свечу первого цилиндра и сбросьте крышку главного распределителя.Чтобы отследить ход поршня, нужно выкрутить свечу первого цилиндра
  2. Вставьте в свечной колодец длинную отвёртку и поворачивайте коленчатый вал за храповик ключом по часовой стрелке (если смотреть спереди машины). Цель — найти ВМТ поршня, который максимально вытолкнет отвёртку из колодца.Метка на шкиве выставляется напротив длинной риски на корпусе мотора
  3. Ослабьте гайку, прижимающую трамблёр к блоку. Вращая корпус, добейтесь, чтобы в зазоре датчика Холла оказалась одна из прорезей экрана. При этом подвижный контакт бегунка должен чётко совместиться с боковым контактом «1» на крышке трамблёра.Корпус трамблёра следует повернуть в нужное положение и зафиксировать гайкой
  4. Подтяните гайку крепления распределителя, установите крышку и свечу, потом запускайте мотор. Когда он прогреется до 50—60 градусов, корректируйте зажигание «на слух» или по стробоскопу.

Вторая короткая риска на блоке цилиндров показывает угол опережения 5°

Аналогичным образом выполняется настройка по лампочке, подключаемой к массе авто и низковольтной обмотке катушки. Момент зажигания определяется по вспышке лампы, когда срабатывает датчик Холла, а транзистор коммутатора размыкает цепь.

Для настройки зажигания стробоскоп подключается к высоковольтному контакту 1 цилиндра и аккумуляторной батарее

Неравномерное искрообразование

Распределение электроэнергии в автомобильной системе обеспечивается ротором. Он надет бывает на привод трамблера. И безусловно, за правильное распределение отвечает крышка с КГ и гнездами под бронепровода.

Токовое распределение в данном случае можно представить так:

  • Ток поступает через угольный контакт с пружинкой на ротор.
  • Далее по шине бегунка к боковому контакту.
  • Отсюда на бронепровода двигательных цилиндров.

Как утверждают эксперты, в правильном понимании между свечными гнездами и ротором контакта не бывает. Токопередача силой 15-25 000 V идет посредством воздушного зазора.

Неисправности бесконтактной системы

  • полный отказ — мотор глохнет и больше не заводится;
  • неравномерный холостой ход, выстрелы в карбюратор при резком нажатии педали газа;
  • перебои и пропуски циклов во время езды.

Чаще всего встречается первый признак — отказ двигателя, сопровождающийся отсутствием искры. Распространённые причины неполадки:

  1. Перегорел резистор, встроенный в бегунок трамблёра.

    Перегорание резистора, установленного в бегунке, приводит к разрыву высоковольтной цепи и отсутствию искры на свечах

  2. Вышел из строя датчик Холла.
  3. Обрыв проводов, соединяющий коммутатор с катушкой либо датчиком.
  4. Сгорел коммутатор, точнее, одна из деталей электронной платы.


Исправный контроллер после включения зажигания подаёт опорное напряжение на контакты датчика Холла

Поиск «виновника» ведётся способом последовательных замеров в разных точках. Включите зажигание и с помощью вольтметра проверьте напряжение на датчике Холла, контактах трансорфматора и клеммах коммутатора. Ток должен подаваться на первичную обмотку и 2 крайних контакта электромагнитного датчика.

Для проверки контроллера знакомый автоэлектрик предлагает использовать одну из его функций. После включения зажигания коммутатор подаёт ток на катушку, но если вращение стартера не последует, напряжение исчезает. В этот момент и нужно делать замер с помощью прибора либо контрольной лампочки.

Неисправность датчика Холла диагностируется так:

  1. Отсоедините высоковольтный кабель от центрального гнезда на крышке распределителя и закрепите контакт в непосредственной близости от кузова, на расстоянии 5—10 мм.
  2. Отключите от трамблёра разъем, вставьте в его средний контакт оголённый конец провода.

    Тестовый провод для проверки датчика вставляется в средний контакт отключенного разъёма

  3. Вторым концом проводника касайтесь кузова, предварительно включив зажигание. Если раньше искры не было, а теперь она появилась, меняйте датчик.

Когда двигатель работает с перебоями, нужно проверять целостность проводки, загрязнённость клемм коммутатора либо высоковольтные провода на предмет пробоя изоляции. Иногда случается запаздывание сигнала коммутатора, вызывающее провалы и ухудшение разгонной динамики. Рядовому владельцу ВАЗ 2106 обнаружить такую неполадку довольно сложно, лучше обратиться к мастеру — электрику.


Причиной нестабильной работы мотора нередко становятся окислившиеся контакты коммутатора

Современные контроллеры, используемые на бесконтактном зажигании «шестёрки», перегорают довольно редко. Но если проверка датчика Холла дала отрицательный результат, то методом исключения попытайтесь заменить коммутатор. Благо, цена новой запчасти не превышает 400 руб.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ас ремонта
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
