Как проверить датчик температуры охлаждающей жидкости мультиметром

Замена датчика

Чтобы начать ремонт датчика охлаждающей жидкости, нужно определить его расположение. Чаще всего он установлен возле термостата или радиатора, в некоторых случаях бортовой компьютер использует показания с обоих датчиков или одного из них, в зависимости от марки авто и его модели. Например, так датчик расположен в Рено, Шевроле, Ситроен, Шкода, Чери, КИА, Субару Импреза.

Есть несколько способов, которые помогут узнать, что датчик нужно поменять. Если у Вас рабочие все остальные системы в авто, то на приборной панели о неисправности сообщит при помощи светового сигнала. Если в автомобиле компьютерное управление, то определить проблему можно будет при помощи расшифровки комбинации на мониторе.

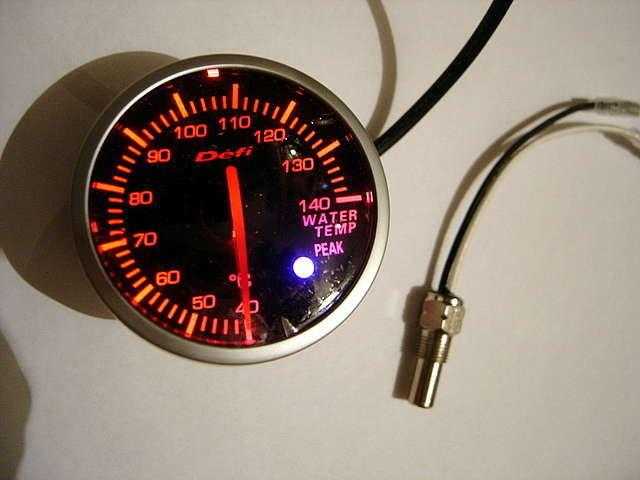

Фото — датчик температуры на приборной панели

Зависимо от года выпуска машины, а также её марки, многие автолюбители отмечают возрастание затрат топлива у двигателя. Но при этом нужно понимать, что дизель так не определишь (УАЗ, ПАЗ и прочие). Если у Вас механика, а не компьютерная система управления, то вот сигналы того, что нужно купить новый датчик температуры охлаждающей жидкости:

Автомобиль стал потреблять топлива больше, чем обычно;
Когда машина заводится, и двигатель достигает своей максимальной температуры, он глохнет;
Появились проблемы с запуском;
Из трубы глушителя выходит черный дым.

Рассмотрим, как осуществляется замена датчика температуры охлаждающей жидкости типа G62 на автомобиле Kia Sportage с двигателем объемом 2 литра. Аналогичная инструкция также пригодится при ремонте Acura, BMW, Buick, Chevrolet, Ford, Toyota, Volkswagen, Ваз 2110/2112 инжектор, Рено Гранд Сценик и прочих.

Чтобы добраться к датчику, Вам нужно снять воздуховод, который охлаждает корпус воздушного фильтра и присоединяется к радиатору при помощи двух болтовых соединений и шланга подачи воздуха. Открутите болты и снимите хомут, аккуратно достаньте всю систему. Отключите от датчика электрические провода, чтобы корректно провести замеры сопротивления. Установите мультиметр на режим омметра и задайте значение в 1000 Ом. Подключите контакты устройства к положительному и отрицательному контактам. Нормальное сопротивление должно быть в пределах 2700 Ом при выключенном моторе. Для проверки датчика при включенном движке, нужно убрать тестер подальше от вращающихся частей авто;
Фото — проверка датчика мультиметром
Убедившись, что датчику температуры необходим ремонт, нужно отсоединить его от двигателя. Чтобы продолжить снятие, Вы должны предварительно слить антифризную жидкость из радиатора при помощи сливного клапана. После проверить еще раз радиатор и контакты датчика и открутить регулирующий болт как на фото;
Фото — снятие датчика
Сборка производится в обратной форме. Нужно помнить, что практически основная характеристика датчика температуры охлаждающей жидкости – это материал шайбы. Если шайба медная, то резьбу сигнализатора не нужно обрабатывать герметиком, в противном случае обязательно смажьте устройство.
Фото — медный температурный датчик

Совет от автолюбителей на форумах: если по какой-то причине Вы не можете сразу при поломке понять датчик температуры охлаждающей жидкости, то вместо него можно подключить дополнительный (такое подключение может по показателям температуры немного отличаться от основного).

Проверка датчика температуры является несложной процедурой, с которой может справиться даже начинающий автолюбитель. Датчик температуры охлаждающей жидкости (сокращенно — ДТОЖ) представляет собой термистор, то есть, резистор, изменяющий значение своего внутреннего сопротивления в соответствии с температурой, куда помещен его исполнительный элемент. Чаще всего для этого используют мультиметр (другое название — тестер, «цэшка»), который в состоянии измерять значение электрического сопротивления в цепи.

Видео от Дениса Рема «Замена датчика температуры ОЖ в автомобиле Audi A3»

Замена ДТОЖ не представляет собой трудоемкий процесс, однако сложности может вызвать место расположение элемента. Если вы готовы к самостоятельной замене, то просто придерживайтесь определенных шагов, указанных в инструкции. А если вы неуверенны в своих силах, это дело лучше доверить мастеру на СТО.

Разумеется, чтобы точно знать, что ДТОЖ вышел из строя, необходимо определить его неисправность. Далее мы расскажем вам, как проверить датчик температуры охлаждающей жидкости.

Если элемент вышел из строя, об этом могут сказать следующие признаки:

ухудшилась управляемость транспортного средства;
при езде на холодном моторе, вы почувствуете неправильное качество выхлопа (вы сможете это услышать);
на 100 километров пробега увеличивается расход бензина;
ухудшение качества состава отработанных газов, если система мотора отказалась переходить в замкнутый режим.

Если же термостат нерабочий или он был неправильно подобран для конкретной модели транспортного средства, то ДТОЖ также покажет низкую рабочую температуру. С данным устройством может быть связано много проблем, неисправность термостата и проводка — это только часть из возможных поломок. По каким причинам может неправильно работать ДТОЖ:

вышел из строя вход с ДТОЖ на блок управления мотором;
в системе очень низкий уровень антифриза;
вышли из строя вентиляторы охлаждения;
двигатель начал функционировать на авто-запуске (блок управления не может «понять», почему двигатель долго работает и не прогревается);
радиатор печки работает в усиленном режиме. Этот элемент системы будет сильно охлаждать жидкость, что способствует скачкам стрелки ДТОЖ на панели приборов авто. В результате этого блок управления примет информацию датчика за недействительную.

Также стоит отметить, что замена ДТОЖ целесообразна, если устройство закоротило или разомкнуло. Проверка этой неисправности не займет много времени — здесь нужно только замерять внутреннее сопротивление, используя вольтметр. Если же с сопротивлением все в норме, то проблема, скорее всего, заключается в электропроводке или блоке управления.

Если вы решили самостоятельно заменить ДТОЖ, то учтите, что для этого вам потребуется слить антифриз. Возможно, вы его недавно меняли, поэтому его замена нецелесообразна. Но если антифриз менялся давно, то есть смысл заменить его и вместе с ним датчик уровня охлаждающей жидкости. Что понадобится для замены в домашних условиях:

поддон для слива отработанной охлаждающей жидкости;
сам антифриз (если вы решили менять и его);
набор отверток;
новый ДТОЖ (избегайте покупок датчиков неизвестного производства — покупайте только оригинальные);
герметик;
яма или эстакада;
набор гаечных ключей.

Как же происходит установка устройства измерения температуры охлаждающей жидкости? Ниже представлена пошаговая инструкция по замене элемента:

заезжаем на яму или эстакаду;
открываем капот, находим бачок с охлаждающей жидкостью;
откручиваем пробку бачка, после чего лезем под днище и находим крышку для слива отработанного антифриза;
подставляем под крышку поддон. Если вы решили заменить антифриз, то откройте крышку и ждите 5-10 минут, пока вся жидкость не сольется. Необходимость замены определяется уровнем загрязнений. В том случае, если полная замена антифриза в вашем автомобиле не нужна, то достаточно слить столько жидкости, чтобы ее уровень остался ниже самого датчика;
когда слилось достаточное количество антифриза, закрутите крышку слива под днищем;
найдите место, где находится ДТОЖ. В зависимости от способа крепления, датчик может быть установлен на защелках, на резьбе или при помощи хомута. Если его можно снять руками, то просто отверните защелки и демонтируйте элемент. При необходимости (если датчик крепится при помощи хомута) возьмите крестообразную или шлицевую отвертку и открутите винтик, или же сделайте это гаечным ключом (если он закручивается);

возьмите новый ДТОЖ, установите на место старого, предварительно смазав герметиком место крепления. Это делается с целью избежания утечек или повреждений;
когда элемент установлен, заливайте обратно из поддона старый (или новый) антифриз, проверяйте, чтобы не было воздушных пробок;
на этом замену датчика можно считать оконченной.

В этом видео описан пошаговый процесс замены датчика температуры антифриза в автомобиле Audi A3.

Вам пригодился этот материал? Что вы знаете о датчиках температуры? Расскажите об этом нашим читателям!

Основные неисправности

При правильной работе датчика, стрелка двигается плавно, но при наличии неполадки движения будут резкими и дергающимися. При такой работе не только нельзя правильно оценить положение температуры, но и можно причинить вред двигателю и всей системе. Поломки могут быть разные и случится сразу в нескольких местах, но чаще всего автомобилисты сталкиваются со следующими причинами:

Поломка термостата.
Нарушения в работе температурного датчика охлаждающей жидкости.
Неисправность самого индикатора и стрелки датчика.
Короткое замыкание в электрической плате.

Эти причины расположены по частоте возникновения, поэтом советуем точно также производить и диагностику. Если есть возможно обратится к специалисту за помощью, то это значительно сократит время поиска и устранения причины.

Поломка термостата

Проблема с термостатом самая частая, а все из-за слабой защищенности этой детали. Дело в том, что он может сломаться даже на новой машине. Кто-то говорит о случайности, а кто-то об условиях использования. Так или иначе стоит понимать, как работает данная система и как проверить исправность.

Часто такие поломки случаются при низких температурах, но также могут и случится в обратных условиях (аномальная жара). Когда машина заводится и прогревается мотор, то стрелка датчика сразу же подскакивает до верного значения, а после открывается термостат. Охлаждающая жидкость начинает свое движение по всем компонентам через трубы, однако, в случае, когда термостат сломан, его коротит и он закрывает дальнейший проход для жидкости. Бывают случаи полного закрытия клапана термостата, а бывают частичного, но в обоих случаях продолжительная работа двигателя приведет к его перегреву и тому что будет скакать датчик температуры двигателя.

Чтобы самостоятельно произвести диагностику, следует проверить термальное состояние подводящих патрубков. В случаях, когда термостат заклинило, нижний патрубок будет холоднее верхнего. Это не будет давать охлаждающей жидкости сделать большой круг, а мотору начать работать в штатном режиме.

Температурный датчик охлаждающей жидкости

Следующей поломкой по частоте возникновения идет температурный датчик охлаждающей жидкости. Порой может случится, что в нем отойдет контакт и данные не будут поступать или будут поступать с разрывами в цепи. Из-за этого стрелка будет дергаться, ведь для нее показатели резко прыгают с рабочего значения до нуля. Также есть вероятность, что сломан сам датчик, и он просто не может исправно фиксировать данные.

При обнаружении каждого датчика нужно убедиться в его целостности, а также в исправном подключении контактов. Для фиксирования будут нужны два человека: один шевелит контакт, а другой следит за показаниями стрелки. Если стрелка реагирует на действия и начинает скакать, то значит дело в этом датчике.

Стрелка и датчик температуры

В случаях, когда термостат и контакт соединения термального датчика в порядке стоит обратить внимание на сам индикатор датчика, возможны неисправности в целостности этих деталей. Для того, чтобы выявить поломку тут нужно обладать определенными знаниями о сопротивлении и устройства этого электрического механизма

Потому что возможно именно плохое состояние датчика заставляет стрелку прыгать, как шальную.

Эти знания можно самостоятельно изучить в интернете или в специализированных книгах, где тщательно описаны все операции и показатели. Но лучшим исходом, конечно, будет обращение к специалисту, который уже знает об всех тонкостях устройства датчика.

Электрическая плата щитка приборов

Если все работает хорошо, но по-прежнему прыгает датчик температуры, то значит остается разобрать щиток приборов и проверить электрическую плату. Если пайка нарушена или была выполнена плохо, то это приведет к таким проблемам. В случае, если планируете самостоятельно устранять эту проблему, то советуем взять паяльник с тонким стержнем и небольшой мощностью, чтобы не повредить плату и соседние детали.

Также стоит особое значение уделить выходной массе и резисторам. А если возможности самому такую работу произвести нет, то обратитесь к специалисту, который сделает это быстро и без ошибок.

Этапы работы

Для осуществления установки вам понадобятся:

сам датчик;
пластиковые хомуты (3 шт.);
теплоизоляционная гильза;
термопаста типа КПТ-8 (кремнийорганическая паста теплопроводная) или ее аналог.

Паста наносится на поверхность чувствительного элемента датчика температуры (ДТ) с целью улучшения теплопроводности. В дальнейшем это положительно влияет на точность измерений.

Необходимо соблюсти некоторые требования к установке датчика. Например, длина провода между ДТ подачи и ДТ «обратки» должна составлять 1,5 м. Расстояние от датчика до блока коммутации — 3 м, от БК до ПУ — столько же.

Второе требование касается расположения устройств. Место установки датчика температуры на трубе — не менее 20 см от отопительного котла. В большей степени это требование обусловлено простотой удобства самого монтажа.

Этапов установки всего 4:

Датчик прикладывается к трубе стороной, на которую нанесена термопаста.
Устройство притягивается и фиксируется одним пластиковым хомутом поверх чувствительного элемента.
Датчик оборачивается теплоизоляционной гильзой.
Гильза закрепляется двумя хомутами.

Готово, установка выносного датчика температуры завершена.

Далее шлейф ДТ протягивается к блоку коммутации, вставляется в разъем Х2. Силовой провод ТЭНа подключается к разъему Х1 посредством винтового зажима, а силовой кабель — к автоматическому выключателю на ПУ. Соединением блоков коммутации и управления завершается установка ПУ.

Включение автоматов на блоке коммутации приводит к активации пульта управления. Температуры теплоносителя на «подаче» и «обратке» отображаются в нижнем левом углу дисплея (снизу/сверху соответственно).

Пульт управления блоком ТЭНов в котлах «Куппер» «ПУВН-10».

ПУВН-10 и ПУБТ-03 рекомендуется использовать на отопительных котлах «Теплодар». Они помогут пользователю легко контролировать важные параметры.

При этом помним, что грамотная установка датчиков температуры на трубопроводе — первое условие корректного, длительного и бесперебойного функционирования пульта управления.

Специалисты осуществляют профессиональный монтаж теплового оборудования и комплектующих

Обращаем также ваше внимание, что гарантия на продукцию предоставляется только при заключении договора на установку

Устройство системы охлаждения на ВАЗ-2114

Местоположение датчика температуры охлаждающей жидкости

Прежде чем приступить непосредственно к процессу замены, необходимо понимать саму конструкцию системы охлаждения и месторасположения датчика в основном силовом агрегате:

Здесь всё устроено тривиально

1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Процесс замены датчика (ДТОЖ)

Поэтому, как показывает практика, автомобилисты проводят операцию своими руками. Итак, разберем, последовательность действий направленных на замену датчика охлаждающей жидкости:

Снимаем клемму с АКБ.

Проводим демонтаж клеммы АКБ
Откручиваем и демонтируем воздушный фильтр. Это нужно для того, чтобы обеспечить максимальный доступ к датчику.

Для того чтобы добраться до датчика необходимо снять воздушный фильтр
Отсоединяем провода, которые питают элемент.

Отключаем колодку проводов питания датчика

Датчик температуры охлаждающей жидкости с демонтированной фишкой
При помощи ключа на 19, проводим демонтаж изделия.

Демонтаж ДТОЖ

Ключом на 19 выкручиваем датчик
Сборка проходит в обратном порядке.

Выбор изделия

К выбору изделия стоит подойти тщательно, поскольку от его качества напрямую будет зависеть срок эксплуатации, а также режимы работы двигателя. Итак, рассмотрим все варианты покупки датчика температуры охлаждающей жидкости для ВАЗ-2114.

Оригинал

Оригинальный вид датчика ОЖ производства АвтоВАЗ

2101-3808600 – оригинальный каталожный номер детали, которая устанавливается на почти все автомобили семейства Лада. Производится данное изделие на заводе АвтоВАЗ. Стоимость составляет 300 рублей. Устанавливается в стандартное посадочное место и не требует доработок.

Аналоги

Кроме оригинальной детали существует ряд аналогов, которые можно устанавливать на автомобиль. Некоторые из них по качеству намного лучше, чем оригинал.

Это был не оригинальный датчик

Итак, рассмотрим, все варианты аналогов датчика температуры охлаждающей жидкости:

Наименование производителя	Каталожный номер	Стоимость, в рублях
Fenox	TSN22101	210
LUZAR	LS 0101	240
Fenox	TSN22101O7	240
Vernet	2509	250
Patron	PE13059	300
Intermotor	52400	300
Era	330082	350
Facet	7.3000	350
Eps	1.830.000	400
KW	530.000	550
H+B Elparts	70511515	600
Cargo	180804	700
Hella	6PT 009 107-151	750

Датчик ОЖ производства «Хелла»

Последствия несвоевременной замены датчика

Не многие автолюбители знают, что неисправность датчика температуры охлаждающей жидкости влияют на работу двигателя в целом. Рассмотрим, основные последствия неисправности данного узла для автомобиля:

Некорректная работа электронного блока управления двигателем. Так, датчик не дает достоверных данных на ЭБУ, что в жаркое время может вовремя не включить вентилятор охлаждения. Так, в свою очередь последствием станет то, что автомобиль закипит. Это может привести к тому, что в худшем случае, может вызвать деформацию и прогиб головки.
Из-за некорректной работы датчика могут быть нарушены следующие функции: производительность мотора, динамика движения, работа термостата.
Другие последствия, к которым датчик привязан косвенно.

На какие процессы влияет температурный датчик

Благодаря сигналам от этого электронного прибора формируются автоматические команды для таких систем:

Процесс обогащения топлива. Если на головной блок идет информация о низкой температуре жидкости для охлаждения, то для форсунок пересчитывается время впрыска в сторону увеличения. Такое действие способствует стабильности работы на холостых оборотах. Постепенно температура растет, и на основе таких показаний форсунки обедняют смесь. Если же датчик не даст правильной информации, то произойдет переобогащение, дополнительные ненужные расходы на выброс топлива, увеличение загрязнения выбросов.
Повышение оборотов во время старта. Мотор может заглохнуть, если частота оборотов при запуске будет недостаточной. Избавиться от этого помогает команда из ЭБУ на ускорение вращения, чтобы авто не заглохло.
Рециркуляция выхлопов. Чтобы поддержать управляемость на стадии запуска, рециркуляционный клапан должен быть закрыт до выхода системы в рабочий температурный режим. Если не сделать этого, то получим нестабильные обороты или заглохнувший автомобиль.
Угол зажигания. Выставление этого параметра должно быть строго регламентировано, чтобы снизить количество вредных выхлопов до набора температуры. От опережения/запаздывания зажигания зависит расход и выходные параметры силовой установки.
Состояние фильтра, улавливающего пары топлива. Проводить продувку угольного фильтра надо лишь тогда, когда произойдет полный прогрев мотора.
Муфта гидротрансформатора в КПП не блокируется до прогрева мотора. Это делается для того, чтобы сохранялась оптимальная управляемость.
Включение вентилятора охлаждения. На основе данных от ДТОЖ происходит запуск или отключение вентилятора охлаждающей системы. Он помогает быстрее снижать температуру хладогена. В некоторых моделях автомобилей исключительно для запуска такого вентилятора применяется отдельный датчик с единственной функцией.
